PuraFina - Filtre à eau Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre à eau sous évier avec osmose inverse
Marque	Klarstein
Modèle	PuraFina
Dimensions (L x H x P)	443 x 356 x 132 mm
Alimentation électrique	100-240 V ~ 50/60 Hz
Puissance consommée	60 W / 80 W selon modèle
Pression d'eau requise	0,1 - 0,4 MPa
Débit d'eau potable	1,3 L/min (modèle 60W) ou 1,56 L/min (modèle 80W)
Capacité nominale totale	2000 L
Étapes de filtration	3 étapes : filtre PP + charbon, membrane RO, filtre charbon T33/noix de coco
Précision de la membrane RO	0,0001 µm
Durée de vie des cartouches	Filtre PP+charbon : 6-12 mois ; Membrane RO : 24 mois ; Filtre T33 : 6-12 mois
Température ambiante de fonctionnement	4 °C à 40 °C
Humidité ambiante	Jusqu'à 90 %
Source d'eau	Alimentation en eau courante
Entretien	Remplacement régulier des cartouches ; ne pas utiliser de solvants ou détergents agressifs
Sécurité	Arrêt automatique en cas d'erreur ; coupure de l'alimentation en cas de non-utilisation prolongée
Réparabilité	Réparation uniquement par personnel agréé
Accessoires inclus	Cartouches filtrantes, raccords rapides, vanne en T, robinet

FOIRE AUX QUESTIONS - PuraFina Klarstein

Comment installer le filtre à eau Klarstein PuraFina ?

L'installation doit être réalisée par un professionnel agréé. Placez l'appareil sur une surface plane, installez la vanne en T sur l'arrivée d'eau, branchez les tubes PE avec les raccords rapides, puis installez le robinet (perçage de 12 mm dans l'évier). Rincez les cartouches filtrantes avant la première utilisation.

Que faire si le débit d'eau est très faible ou nul ?

Vérifiez que le tube PE n'est pas plié, que la vanne d'arrivée d'eau en T est ouverte et que l'alimentation en eau n'est pas bloquée. Si nécessaire, nettoyez ou remplacez la cartouche filtrante PP+C. Assurez-vous que la pression d'eau est entre 0,1 et 0,4 MPa.

Comment rincer les cartouches filtrantes ?

Après l'installation, ouvrez le robinet d'eau pour rincer le filtre PP+C pendant 10 à 20 minutes jusqu'à ce que l'eau soit claire. Pour le filtre T33, ouvrez le robinet d'eau potable et rincez également 10 à 20 minutes. Le rinçage automatique s'active lors de la mise sous tension et après 72 heures d'inactivité.

Quand faut-il remplacer les cartouches filtrantes ?

Le filtre PP+charbon se remplace tous les 6 à 12 mois, la membrane RO tous les 24 mois, et le filtre T33 tous les 6 à 12 mois. Le panneau avant indique la durée de vie restante. Remplacez dès que l'alarme sonore se déclenche ou si le goût de l'eau se dégrade.

Comment remplacer une cartouche filtrante ?

Fermez l'arrivée d'eau et coupez l'alimentation électrique. Retirez le couvercle, enlevez l'ancienne cartouche et insérez la nouvelle en respectant l'emplacement. Appuyez sur 'Reset' pendant 3 secondes pour entrer en mode remplacement, sélectionnez la cartouche avec 'Select', puis confirmez en appuyant à nouveau sur 'Reset' 3 secondes.

Que signifie le voyant rouge sur le panneau ?

Le voyant rouge indique une erreur. Si l'appareil filtre ou rince en continu pendant 30 minutes, le voyant passe au rouge et un signal sonore retentit. Vérifiez l'alimentation en eau, la pression et l'état des cartouches. Résolvez le problème puis rebranchez l'appareil.

Pourquoi l'eau a-t-elle un mauvais goût ?

Un mauvais goût peut provenir d'une cartouche T33 usagée ou d'une inutilisation prolongée. Rincez les cartouches pendant 5 minutes. Si le problème persiste, remplacez la cartouche T33 ou la membrane RO.

L'appareil fait un bruit anormal, que faire ?

Un bruit anormal peut être dû à une pression d'eau trop faible (<0,1 MPa), un adaptateur défectueux ou une pompe à eau défaillante. Vérifiez la tension et la pression. Si le problème persiste, faites appel à un professionnel agréé.

Peut-on utiliser l'appareil sans électricité ?

Non, l'appareil est équipé d'une pompe de surpression et nécessite une alimentation électrique de 100-240 V. En cas de coupure d'électricité, le système ne fonctionnera pas.

Comment nettoyer l'extérieur de l'appareil ?

N'utilisez pas de savon, détergent ou solvants volatils (diluant, alcool). Essuyez simplement avec un chiffon humide. Ne plongez jamais l'appareil dans l'eau.

MODE D'EMPLOI PuraFina Klarstein

Filtre à eau sous évier

Fabricant & Importateur (UK) 16

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les consignes suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit.

Sommaire

Fiche technique 27

Présentation de l'appareil 28

Consignes de sécurité 28

Installation 29

Installation de la cartouche filtrante 30

Installation du raccordement à l'eau et de l'évacuation de l'eau 31

Utilisation 32

Maintenance 34

Résolution des problèmes 35

Schéma technique 37

Informations sur le recyclage 38

Fabricant et importateur (UK) 38

FICHE technique

Numéro d'article 10045512, 100455	13 10045514, 10045515
Alimentation 100-240 V ~ 50/60 Hz
Puisance consommée 60 W 80 W
Pression d'eau 0,1-0.4 MPa
Débit d'eau potable 1,3 l/min 1,56 l/min
Capacité nominale d'eau purifiée 2000 l
Conditions environnementales Température ambiente 4-40 °CHumidité ambiente 90%
Source d'eau Alimentation en eau courante
Taille de l'appareil 443 x 132 x 356 mm

Présentation de l'appareil

Étape 1: filtre PP + carbone : élimine la saleté, la corrosion, les sédiments, les vers rouges, le sable et d'autres particules physiques pour protéger la membrane RO.

Étape 2: Membrane ro : La membrane d'osmose inverse avec une précision de filtrage de 0,0001 μm élimine les bactéries, les virus, les antibiotiques et autres substances nocives, les métaux lourds et les résidus de pesticides de l'eau.

Étape 3 : Cartouche de carbone T33/noix de coco : Absorbe les odeurs et améliore le goût de l'eau potable.

Si le TDS de l'eau potable augmente rapidement, changez rapidement la membrane RO.

Consignes de sécurité

• N'utilisez pas d'autres accessoires non approuvés par le fabricant pour éviter d'endommager les appareils.
• Veuillez vérifier la machine et les accessoires inclus avant l'installation.
• Les enfants ne sont autorisés à nettoyer et entretenir l'appareil que sous surveillance.
• En cas de dysfonctionnement, veuillez couper immédiatement l'alimentation, fermer la vanne d'alimentation d'eau et ne pas faire fonctionner l'appareil.
• Cet appareil ne peut être réparé que par du personnel spécialisé agréé.
• La capacité de production d'eau pure dépend de la qualité, de la pression et de la température de l'eau fournie. Des valeurs anormales entraînent un débit inférieur.
• Évitez l'exposition au soleil direct.
• Ne pas installer en dessous de 4°C
• Ne pas placer à proximité de substances inflammables et explosives.
• Si des erreurs se produisent, coupez immédiatement l'alimentation en électricité et en eau.
• Ne démontez pas l'appareil sans l'aide d'un personnel professionnel pour éviter les fuites ou les dommages de l'appareil. Utilisez l'appareil à une température entre 4 et 40°C.
• Veuillez couper l'alimentation en eau et en électricité si vous n'utilisez pas l'appareil pendant plus de 24 heures.
• Utilisez uniquement les accessoires et les cartouches filtrantes fournis par le fabricant d'origine pour garantir le bon fonctionnement de l'appareil.
• Cet appareil ne peut être réparé et entretenu que par du personnel spécialisé agréé.

Installation

Ce système ne peut être installé que par du personnel agréé et qualifié. Veuillez vérifier la machine et les accessoires inclus avant l'installation.

Condition préalable à l'installation

1. L'appareil est équipé d'une pompe de surpression et ne doit fonctionner qu'avec de l'eau du robinet.
2. Veuillez utiliser le bon adaptateur pour la tension 100 V-240 V.
3. Assurez-vous que l'emplacement est propre et à l'abri de la lumière directe du soleil, d'une forte humidité, de matériaux inflammables, d'explosifs ou d'équipements électriques dangereux.

Attention: par sécurité, lors du perçage, assurez-vous qu'il n'y a pas de conduites d'eau, d'électricité et de gaz cachées.

Branchement du raccord rapide

Les raccords à déconnexion rapide se fixent à l'entrée et à la sortie de la machine. Un connecteur rapide est un connecteur qui s'installe et se serre rapidement et sans outils.

1. Tout d'abord, tirez le clip oméga sur le connecteur, faites glisser l'anneau en plastique mobile sur le connecteur et fixez-le sur le connecteur pour déplacer le piston en plastique ou le tube PE.
2. Insérez le tube PE dans l'extrémité du connecteur et tirez légèrement pour créer un espace entre l'anneau en plastique mobile et le connecteur. Enfin, insérez la pince oméga dans l'espace.
3. Lorsque vous retirez le tube PE du raccord rapide, retirez d'abord la pince oméga. Faites glisser l'anneau en plastiqueouple sur le connecteur pour le fixer. Vous pouvez ensuite retardre le tube PE.

Déconnexion et connexion du tube PE et du raccord rapide

Desserrez la pince oméga, coupez le tube PE à une extrémité lisse et insérez-le dans le connecteur rapide. Tirez ensuite doucement pour vérifier que le tube PE est bien scellé par le joint torique du connecteur rapide. Enfin, insérez la pince pour le maintenir en place.

plastique

Pour débrancher

Retirez la pince Omega bleue. Reliez la bague en plastique au connecteur. Vous pouvez ensuite raccorder le tube PE.

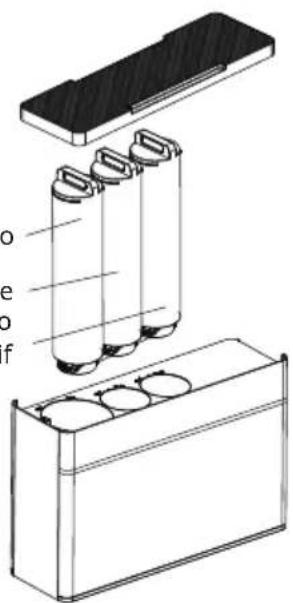

Installation de la cartouche filtrante

1. Appuyez sur le bouton « Ouvrir » en haut, retirez le couvercle et mettez-le de côté.
2. Sortez les cartouches filtrantes de la boîte, retirez l'emballage extérieur en plastique.
3. Installez les cartouches filtrantes selon les instructions et le cache supérieur.
4. Après l'insertion, remettez le couvercle sur l'appareil.

Membrane du Cartouche filtrante en fibre de coco PP ^+ Filtre à charbon actif

Lieu d'installation

Placez l'appareil sur une surface plane et stable.

1. Installation d'une vanne en t pour l'arrivée d'eau

Nettoyez la zone d'installation, fermez la vanne d'admission, détachez le robinet ou la vanne d'angle, connectez la vanne en T et connectez-la au robinet ou à la vanne d'angle d'origine.

Attention: Le raccord fileté doit être scellé avec un ruban adhésif ou un joint torique pour éviter les fuites.

2. Connexion de l'arrivée d'eau :

Connectez un extrémité du tube PE à la vanne d'arrivée d'eau et l'autre extrémité au raccord d'arrivée d'eau de la machine.

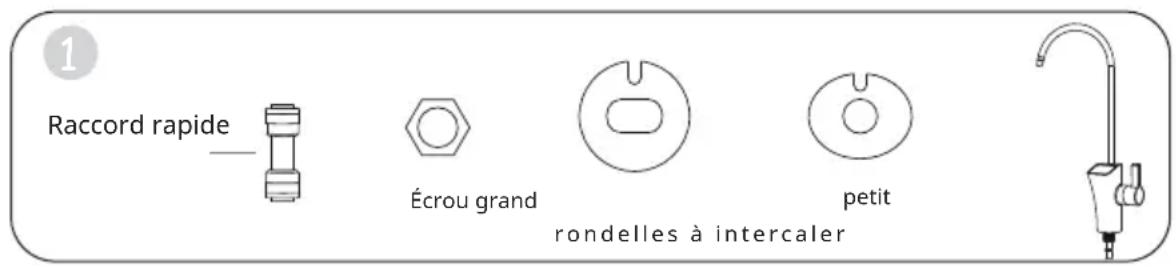

3. Installation du robinet

Selon la position souhaitée du robinet, percez un trou de 12mm dans l'évier en inox. Installez ensuite le robinet.

4. Branchement d'un raccordement à l'eau potable

Connectez-vous directement à la barre de liaison du robinet, coupez le tube PE 1/4" à une longueur appropriée, insérez un côté dans le raccord rapide et branchez l'autre côté au port d'eau potable de la machine.

5. Branchement du raccordement à l'eau

Prenez un tube PE 1/4" approprié pour le brancher au raccord de vidange d'eau sur la machine, et connectez l'autre côté à la conduite de vidange et fixez le tube PE pour éviter les gouttes.

6. Rincer la cartouche filtrante

Insérez toutes les cartouches filtrantes avant le processus de rinçage.

Rinçage de la cartouche filtrante PP+C : APRÈS l'installation, ouvre le robinet pour rincer le filtre PP+C environ 10 à 20 minutes jusqu'à ce que l'eau soit propre, puis fermez le robinet.

Rinçage de la cartouche filtrante T33 : Après l'installation, ouvre le robinet d'eau potable pour rincer le filtre pendant 10 à 20 minutes jusqu'à ce que l'eau soit propre.

Attention

1. Si l'eau ne sort pas du robinet, veuillez vérifier l'alimentation électrique.
2. Rincez les cartouches filtrantes conformément aux instructions avant de les utiliser pour la première fois.

Conseils généraux

Lorsque vous utilisez l'appareil pour la première fois, veuillez ouvrir le robinet et la vanne d'admission. Si de l'eau sort du robinet, fermez le robinet pendant 30 minutes et vérifiez l'absence de fuites. S'il n'y a pas de fuites, vous pouvez utiliser l'appareil normalement. En mode utilisateur normal, laissez l'appareil branché et ouvrez et fermez le robinet d'eau.

Si vous utilisez à nouveau l'appareil après une longue période, veuillez ouvrir le robinet et rincer les cartouches filtrantes conformément aux instructions.

Utilisation

La machine est équipée d'un voyant LED, lors de la connexion de l'alimentation électrique, l'appareil sonne une fois et entre en mode de rinçage.

1. Rinçage

1. Rincage automatique : Chaque fois que l'appareil est connecté au secteur, le système est automatiquement rincé. Si la machine n'est pas utilisée pendant plus de 72 heures, le système sera rincé automatiquement.
2. Pendant le rinçage, la pompe de surpression, l'électrovanne d'entrée et de sortie d'eau fonctionnent. Le rinçage dure 15 secondes. Ceci s'affiche sur le panneau de contrôle avant.
3. Si vous appuyez une fois sur la touche « Select », l'appareil effectue un rinçage pendant 30 secondes.

2. Nettoyage

Ouvrez le robinet d'eau et commencez à filtrer, l'électrovanne d'arrivée d'eau et la pompe de surpression se mettent en marche, ceci s'affiche sur le panneau avant.

3. Message d'erreur

Si vous filtrez ou rincez en continu pendant 30 minutes, le voyant d'erreur passe au rouge et vibre pendant 6 secondes jusqu'à ce que le problème soit résolu et que l'alimentation soit rétablie.

4. Durée de vie de la cartouche filtrante

La durée de vie du filtre est affichée sur le panneau avant. Avec le temps et l'utilisation, les barres deviendront de plus en plus petites. Lorsque la dernière barre est atteinte, une alarme retentit pendant 10 secondes. Ensuite, une alarme se déclenche 3 fois toutes les demi-heures.

5. Remplacement de la cartouche filtrante

Appuyez sur la touche « Reset » pendant 3 secondes jusqu'à entendre une tonalité. Vous êtes maintenant en mode de remplacement. Pour basculer entre les cartouches filtrantes, appuyez une fois sur « Select ». Sélectionnez la cartouche filtrante à changer et appuyez sur la touche « Reset » pendant 3 secondes jusqu'à entendre un bip.

Maintenance

Il est temps de changer la cartouche filtrante

Cartouche filtrante Filtrtre en fibre de carbone PP +	Membrane RO T3B	/ fibre de coco Car-touche filtrante
C'est le moment de remplacer	6 -12mois 24 mois	6-12 mois

Attention

• En fonction de la qualité de l'eau d'admission, veuillez changer le 1er étage de la cartouche filtrante selon les besoins.
• Si le TDS (Nombre de particules dissoutes) dans l'eau potable augmente rapidement, la membrane doit être changée rapidement.
• Le filtré T33 est destiné à améliorer le goût de l'eau potable. Lorsque le goût de l'eau devient mauvais ou que la durée de vie de la cartouche filtrante a Expired, remplacez la cartouche filtrante T33.

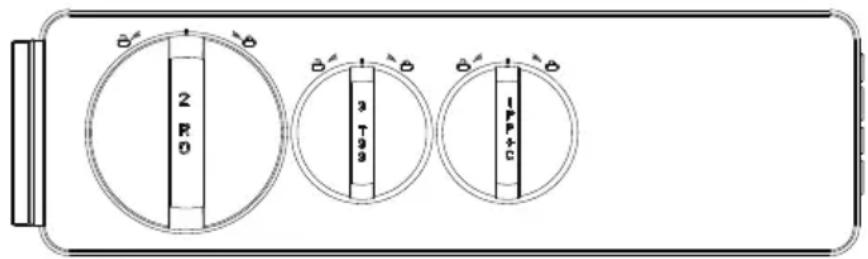

Remplacement des cartouches filtrantes

Remplacez régulièrement les cartouches filtrantes pour maintenir une filtration efficace et efficace.

1. Fermez l'arrivée d'eau. Coupez l'alimentation électrique lorsque l'eau a cessé de couler.
2. Retirez le couvercle et mettez-le de côté. Retirez les cartouches filtrantes et réinsérez les cartouches filtrantes comme décrit.

Veuillez remplaçer les cartouches filtrantes une par une et faire attention à la bonne position. La durée de vie de la cartouche filtrante varie selon la région, la qualité de l'eau, la saison et la durée d'utilisation. Veuillez les replacer à temps en fonction de votre utilisation réelle.

Maintenance de l'appareil

N'utilise pas de savon, de détergent ou de solvants hautement volatils tels que du diluant, de la benzine et de l'alcool pour nettoyer l'appareil, car cela pourrait provoquer des fissures et une décoloration. Ne nettoyez pas l'appareil directement dans l'eau.

Résolution des problemes

Problème liéquant Cause	se possible Solution proposée
Très peu ou pas de débit d'eau.	Le tube PE est plié. Redressez le tube.
	La vanne d'arrivée d'eau en T est fermée.
	L'alimentation en eau est bloquée.
	La cartouche filtrante PP+C est bouchée.
	La pression d'eau est trop faible.
	La température de l'eau potable est inférieure à celle sou Haitée.
L'appareil ne fonctionne pas.	Problème électrique. Vérifiez l'alimentation électrique.
	L'efficacité de l'adap-tateur diminue.
	L'appareil n'a pas assez d'eau.
Le goût de l'eau est anormal.	L'appareil n'a pas été utilisé depuis longtemps.
	Rincez la cartouche filtrante pendant 5 minutes. Si cela ne résout pas le problème, remplacez les cartouches filtrantes.
	Mauvaise qualité de l'eau du robinet.
	Les cartouches fil-trantes n'ont pas été remplacées depuis longtemps.
Problème liéquent Cause possible Solution proposee
Fonctionnement bruyant de la machine	La puissance et la tension ne correspond pas.	Faites appel à des professionnelnels pour vérifier et réparer.
	La pression d'eau est trop faible.	Augmenter la pres-sion de l'eau courante.
	L'adaptateur est défectueux.	Faites appel à des professionnelnels pour vérifier et réparer.
	Panne de la pompe à eau.	Faites appel à des professionnelnels pour vérifier et réparer.

Schéma fonctionnel électrique

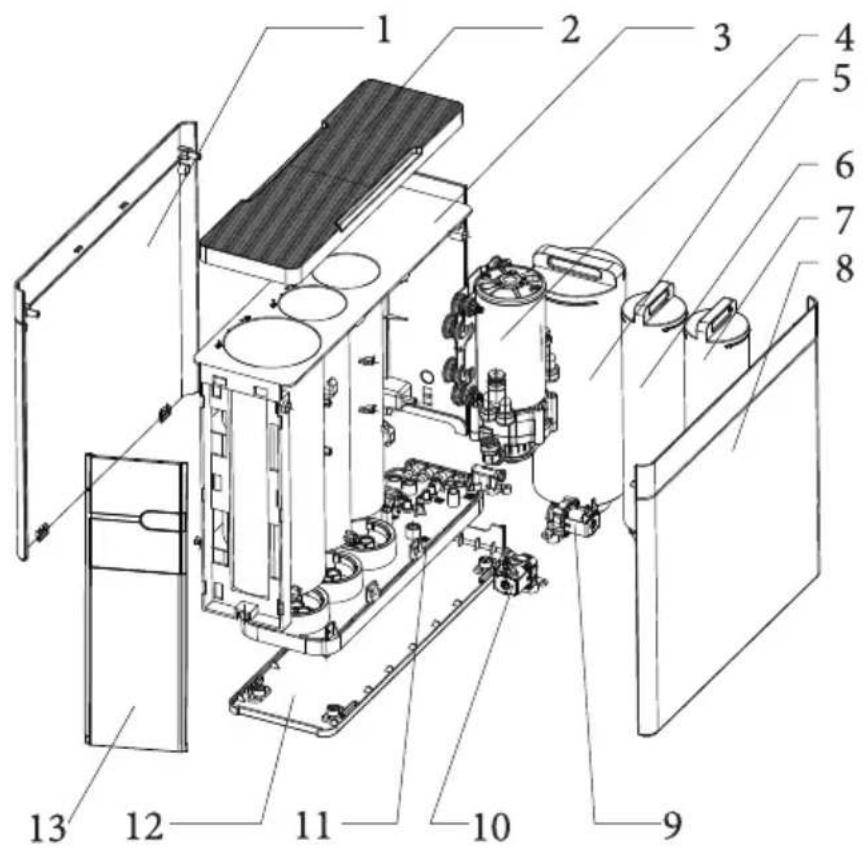

1 Côté gauche 2 Couvercle 3 Cache supérieur du boîtier 4 pompe de suppression 5 Membrane ro 6 Cartouche filtrante T33/fibre de coco 7 PP + cartouche filtrante 8 Côté droit 9 Vanne de purge 10 Électrovanne pour l'arrivée d'eau 11 Rampe d'arrosage intégrée 12 Fond 13 Voyant LED

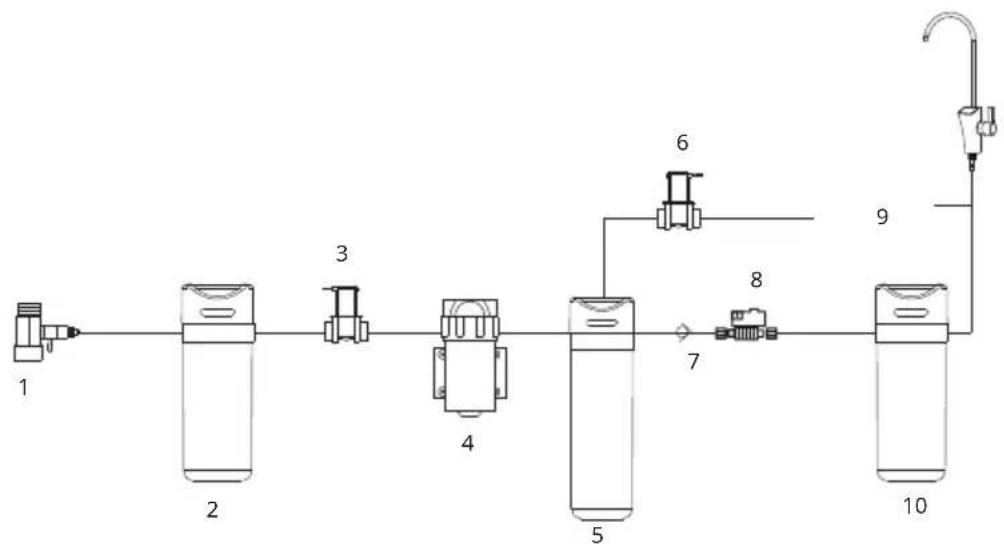

1 Vanne en T 2 Filtre multiple PCT 3 magn. Vanne d'arrivée d'eau 4 Pompe de suppression 5 Membrane ro 16 Vanne magnétique de vidange d'eau 7 Clapet anti-retour 8 Vanne haute pression 9 Eau potable 10 Cartouche filtrante T33/fibre de coco

Informations sur le recyclage

S'il existe une règlementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniqu semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures ménagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usagé semblables des conséquences négatives.

Fabricant et importateur (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande-Bretagne :
