MANUALE UTENTE PureFina Klarstein

Filtro per l'acqua sottolavello

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Introduzione al dispositivo 40

Avvertenze di sicurezza 40

Installazione 41

Installazione delle cartucce dei filtri 42

Installazione del collegamento idrico e dello scarico dell'acqua 43

Utilizzo 44

Manutenzione 46

Risoluzione dei problemi 47

Disegni tecnici 49

Avviso di smaltimento 50

Produttore e importatore (UK) 50

DATI TECNICI

Numero articolo 10045512, 100455	13 10045514, 10045515
Alimentazione 100-240 V~ 50/60 Hz
Potenza assorbita 60 W 80 W
Pressione dell'acqua 0,1-0.4 MPa
Quantità di erogazione dell'acqua potabile	1,3 l/min 1,56 l/min
Capacità nominale di acqua filtrata	2000 l
Condizioni dell'ambiente Temperatura ambiente 4-40 °CUmidità dell'ambiente 90%
Fonte d'acqua Approvvigionamento idrico urbano
Dimensioni del dispositivo 443 x 132 x 356 mm

INTRODUZIONE AL DISPOSITIVO

Livello 1: PP+filtro a carboni attivi: rimuove sporco, corrosione, sedimenti, vermi rossi, sabbia e altre particelle fisiche per proteggere la membrana RO.

Livello 2: membrana RO: la membrana di osmosi inversa, con una precisione del filtro di 0,0001 µm, elimina dall'acqua batteri, virus, antibiotici e altre sostanze dannose, metalli pesanti e residui di pesticidi.

Livello 3: T33/cartuccia in carbone di cocco: assorbe gli odori e migliora il gusto dell'acqua.

Se il valore TDS dell'acqua potabile aumenta rapidamente, è necessario sostituire la membrana RO in tempi brevi.

AVVERTENZE DI SICUREZZA

• Per evitare danni al dispositivo, non utilizzare accessori diversi da quelli approvati dal produttore.
• Controllare il dispositivo e gli accessori in dotazione prima dell'installazione.
• I bambini possono manutenere il dispositivo solo con la dovuta supervisione di un adulto responsabile.
• Se ci sono malfunzionamenti, scollegare subito l'alimentazione, chiudere la valvola di afflusso dell'acqua e non lasciare in funzione il dispositivo.
• Questo dispositivo può essere riparato solo da personale tecnico autorizzato.
• La capacità di produzione di acqua filtrata dipende dalla qualità, dalla pressione e dalla temperatura dell'acqua in ingresso. Valori anomali comportano un flusso inferiore.#
• Evitare l'esposizione diretta alla luce del sole.
• Non esporre il dispositivo a temperature sotto 4 °C.
• Non posizionare il dispositivo vicino a sostanze esplosive e infiammabili.
• Se compaiono errori durante il funzionamento, interrompere immediatamente l'alimentazione elettrica e l'approvvigionamento idrico.
• Tenere lontano dai bambini.
• Non smontare il dispositivo senza il supporto di personale tecnico, in modo da evitare perdite o danni.
• Utilizzare il dispositivo a una temperatura compresa tra 4 e 40 °C.
• Se il dispositivo non viene utilizzato per oltre 24 ore, interrompere l'alimentazione elettrica e l'approvvigionamento idrico.
• Utilizzare solo gli accessori in dotazione e cartucce per i filtri originali del produttore, in modo da garantire un funzionamento ineccepibile del dispositivo.
• Il dispositivo può essere riparato e manutenuto solo da personale tecnico autorizzato.

INSTALLAZIONE

Questo impianto deve essere installato da personale esperto e autorizzato.

Controllare gli accessori in dotazione prima dell'installazione.

Prerequisiti per l'installazione

1. Il dispositivo è dotato di una pompa booster e può essere utilizzato solo con acqua del rubinetto.
2. Utilizzare l'adattatore corretto per la tensione da 100 V-240 V.
3. Assicurarsi che il luogo di posizionamento sia pulito, al riparo da luce del sole diretta, umidità elevata e lontano da sostanze esplosive e infiammabili o dispositivi elettrici pericolosi.

Attenzione: quando si realizzano i fori con il trapano, procedere sempre con la massima cautela e assicurarsi che non ci siano condotti dell'acqua, della corrente o del gas.

Collegare l'attacco rapido

Gli attacchi rapidi vengono installati sui punti di ingresso e uscita del dispositivo. Un attacco rapido è un connettore che può essere installato velocemente e senza attrezzi.

1. Prima di tutto, togliere la clip a omega dall'attacco, posizionare l'anello di plastica mobile e fissarlo sull'attacco per spostare il pistone in plastica o il tubo in polietilene.
2. Inserire il tubo in polietilene nell'estremità dell'attacco e tirarlo leggermente, in modo da creare una fessura tra l'anello di plastica mobile e l'attacco. Inserire poi la clip a omega nella fessura.
3. Quando si stacca il tubo in polietilene dall'attacco rapido, togliere prima la clip a omega. Far scorrere l'anello di plastica mobile sull'attacco per fissarlo. Ora è possibile tirare fuori il tubo in polietilene.

Collegare e scollegare il tubo in polietilene dall'attacco rapido

Staccare la clip a omega, accorciare il tubo in polietilene, in modo da ottenere un'estremità liscia, e inserirlo nell'attacco rapido. Tirare leggermente per assicurarsi che il tubo in polietilene sia sigillato in modo sicuro nell'o-ring dell'attacco rapido. Infine, posizionare la clip per assicurare il fissaggio.

Clip Ω blu Anello di plastica Attacco

2 Staccare la clip blu.

3 Inserire il tubo in polietilene.

4 Tirare leggermente per creare una fessura

5 Inserire la clip nella fessura.

Scollegare

Staccare la clip a omega. Collegare l'anello di plastica all'attacco. Tirare fuori il tubo in polietilene.

1 Attacco collegato

2 Rimuovere la clip Ω.

3 Premere l'anello di plastica.

4 Tirare fuori il tubo in polietilene.

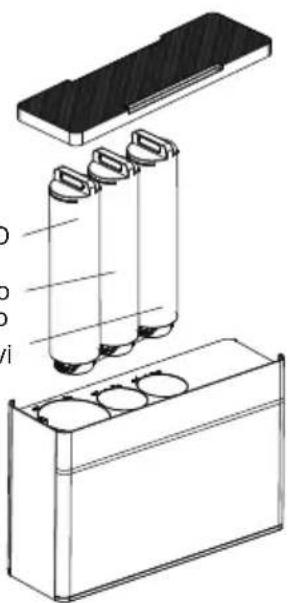

INSTALLAZIONE DELLE CARTUCCE DEI FILTRI

1. Premere il tasto "Aprire" in alto, togliere il coperchio e metterlo da parte.
2. Togliere le cartucce dei filtri dalla confezione e rimuovere l'imballaggio di plastica esterno.
3. Posizionare le cartucce dei filtri e la copertura superiore rispettando le indicazioni.
4. Dopo il posizionamento, rimettere il coperchio sul dispositivo.

Membrana RO
Cartuccia del filtro in fibra di cocco PP+filtro a carboni attivi

INSTALLAZIONE DEL COLLEGAMENTO IDRICO E DELLO SCARICO DELL'ACQUA

Luogo di posizionamento

Posizionare il dispositivo su una superficie piana e stabile.

1. Installazione della valvola a T per l'afflusso dell'acqua

Pulire l'area per l'installazione, chiudere la valvola di afflusso, staccare il rubinetto o la valvola angolare, installare la valvola a T e collegarla con il rubinetto originario o la valvola angolare.

Attenzione: il collegamento della filettatura deve essere sigillato con un nastro o un o-ring, in modo da evitare perdite.

2. Collegamento dell'afflusso dell'acqua

Collegare un lato del tubo in polietilene con la valvola di afflusso dell'acqua e l'altro lato con il collegamento di afflusso dell'acqua del dispositivo.

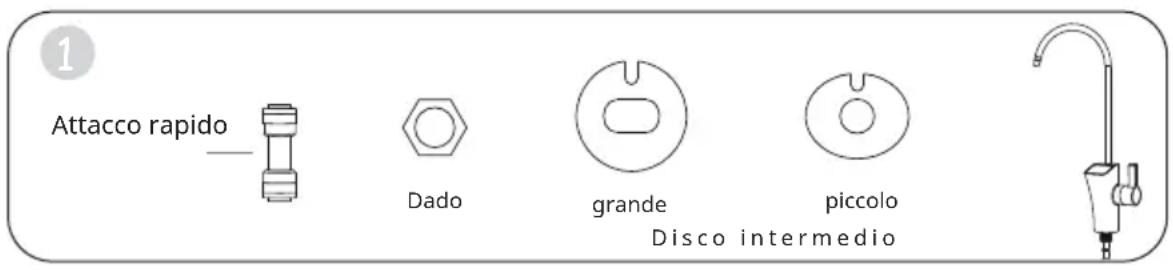

3. Installazione del rubinetto dell'acqua

In base alla posizione desiderata per il rubinetto dell'acqua, realizzare un foro da 12 mm di diametro nel lavandino di acciaio inox. Fissare poi il rubinetto dell'acqua.

Attacco rapido Dado grande piccolo Disco intermedio

4. Realizzare il collegamento all'acqua potabile

Fissare direttamente l'asta di collegamento del rubinetto dell'acqua, tagliare il tubo in polietilene da 1/4" a una lunghezza adeguata, inserire un lato nell'attacco rapido e collegare l'altro lato all'attacco dell'acqua potabile del dispositivo.

5. Realizzare il collegamento per lo scarico dell'acqua

Prendere un tubo in polietilene da 1/4" per collegarlo all'attacco dello scarico dell'acqua del dispositivo, collegare l'altro lato al condotto di scarico e fissare il tubo in polietilene per evitare gocciolamenti.

6. Sciacquare la cartucce dei filtri

Prima della procedura di risciacquo, inserire tutte le cartucce dei filtri.

Risciacquare la cartuccia del filtro PP+C: dopo averla posizionata, aprire il rubinetto dell'acqua per sciacquare il filtro PP+C per circa 10-20 minuti fino a quando l'acqua è pulita e chiudere poi il rubinetto.

Risciacquare la cartuccia del filtro T33: dopo l'installazione, aprire il rubinetto dell'acqua potabile per sciacquare il filtro per 10-20 minuti, fino a quando l'acqua

è pulita.

Attenzione

1. Se non esce acqua dal rubinetto, controllare l'alimentazione elettrica.
2. Prima dell'utilizzo, sciacquare le cartucce dei filtri rispettando le istruzioni.

UTILIZZO

Istruzioni generiche

Quando si utilizza il dispositivo per la prima volta, aprire il rubinetto dell'acqua e la valvola di afflusso. Quando l'acqua esce dal rubinetto, chiuderlo per 30 minuti e controllare se ci sono perdite. Se non ci sono perdite, è possibile utilizzare normalmente il dispositivo. In modalità normale, lasciare il dispositivo collegato alla rete elettrica e aprire e chiudere il rubinetto.

Se si torna a utilizzare il dispositivo dopo una lunga pausa, aprire il rubinetto e sciacquare le cartucce dei filtri seguendo le istruzioni.

Utilizzo

Il dispositivo è dotato di uno schermo LED. Quando si attiva l'alimentazione, il dispositivo emette un segnale acustico e passa alla modalità di risciacquo.

1. Risciacquo

1. Risciacquo automatico: ogni volta che si collega il dispositivo all'alimentazione, l'impianto viene risciacquato automaticamente. Se il dispositivo non viene utilizzato per oltre 72 ore, l'impianto viene risciacquato automaticamente.
2. Durante il risciacquo, sono in funzione la pompa booster, la valvola magnetica per l'afflusso dell'acqua e lo scarico dell'acqua. Il risciacquo dura 15 secondi. Questo viene indicato sul frontale di controllo.
3. Se si preme "Select" una volta, il dispositivo risciacqua per 30 secondi.

2. Pulizia

Aprire il rubinetto dell'acqua e iniziare il filtraggio. La valvola magnetica per l'afflusso dell'acqua e la pompa booster entrano in funzione. Questo viene indicato sul frontale di controllo.

3. Messaggio di errore

Se si filtra o risciacqua ininterrottamente per 30 minuti, l'indicazione degli errori si illumina di rosso e viene emesso un segnale acustico per 6 secondi, fino a quando il problema viene risolto e l'alimentazione viene riattivata.

4. Vita utile delle cartucce dei filtri

La vita utile del filtro viene indicata sul frontale di controllo. Col passare del tempo e degli utilizzi, le barre diventano sempre più piccole. Quando si raggiunge l'ultima barra, viene emesso un allarme per 10 secondi. L'allarme viene poi attivato 3 volte

ogni mezz'ora.

5. Sostituire le cartucce dei filtri

Premere "Reset" per 3 secondi, fino a quando viene emesso un segnale acustico. Ci si trova ora nella modalità di sostituzione. Per passare da una cartuccia all'altra, premere una volta "Select". Scegliere la cartuccia del filtro da cambiare e premere "Reset" per 3 secondi, fino a quando viene emesso un segnale acustico.

MANUTENZIONE

È giunto il momento di cambiare la cartuccia del filtro

Cartuccia del filtro Filtro PP+fi-bra di carbonio	Membrana RO T3B/fibra di cocco-Cartuccia del filtro
Momento per la sostituzione	6-12 mesi 24 mesi 6-12 mesi

Attenzione

• Cambiare il 1º livello della cartuccia del filtro in base alla qualità dell'acqua in ingresso.
• Se il valore TDS (quantità di particelle dissolte) dell'acqua potabile aumenta rapidamente, è necessario sostituire la membrana RO in tempi brevi.
• Il filtro T33 serve a migliorare il gusto dell'acqua potabile. Se il gusto peggiora o la vita utile della cartuccia del filtro è terminata, sostituire la cartuccia del filtro T33.

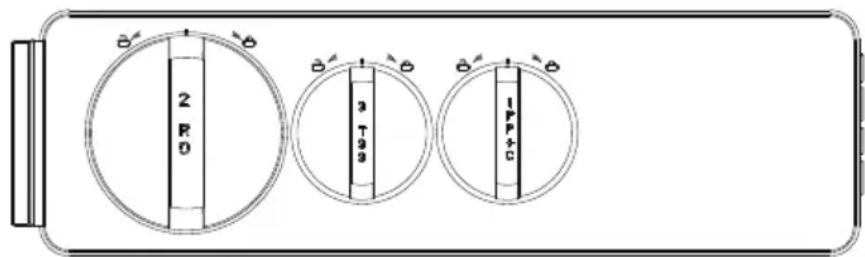

Sostituire le cartucce dei filtri

Sostituire regolarmente le cartucce dei filtri, in modo da assicurare un funzionamento efficace ed efficiente.

1. Collegare l'afflusso dell'acqua. Interrompere l'alimentazione fino a quando non scorre più acqua.
2. Togliere il coperchio e metterlo da parte. Togliere le cartucce dei filtri e reinstallarle come descritto.

Sostituire le cartucce dei filtri in successione e assicurarsi che siano posizionate correttamente. La vita utile delle cartucce dipende dalla regione, dalla qualità dell'acqua, dalla stagione e dalla durata di utilizzo. Sostituirle al momento giusto in base all'uso effettivo.

2 R0 3 T99 14F+0

Manutenzione del dispositivo

Per pulire il dispositivo, non utilizzare sapone, detergenti o solventi altamente volatili, come diluente, benzina o alcool, dato che possono causare crepe e scolorimenti. Non lavare il dispositivo direttamente con acqua.

RISOLUZIONE DEI PROBLEMI

Frequenti malfunzionamenti	Possibile causa Soluzioni	consigliate
Flusso d'acqua basso o assente.	Il tubo in polietilene è piegato.	Raddrizzare il tubo.
	La valvola a T di afflusso dell'acqua è chiusa.	Attendere che l'ac-qua fluisca.
	L'afflusso d'acqua è bloccato.	Attendere che l'ac-qua fluisca.
	La cartuccia del filtro PP+C è otturata.	Sostituire la cartuccia del filtro.
	La pressione dell'ac-qua è bassa.	Attivare il booster della pressione dell'acqua.
	La temperatura dell'acqua potabile è inferiore a quanto desiderato.	Aumentare la tem- peratura dell'acqua potabile.
Il dispositivo non funziona.	Guasto elettrico. Controllare l'alimen-tazione elettrica.
	Il rendimento dell'a-dattatore diminuisce.	Sostituire l'adattatore.
	Il dispositivo ha un afflusso d'acqua limitato.	Controllare l'afflusso dell'acqua. Se l'afflusso dell'acqua non presenta problemi, collegare nuovamen-te l'alimentazione elettrica.
Il sapore dell'ac-qua è insolito.	Il dispositivo non è stato utilizzato a lungo.	Sciacquare per 5 minuti le cartucce dei filtri. Se il problema persiste, sostituire le cartucce dei filtri.
	Cattiva qualità dell'acqua del rubinetto.	Controllare la qualità dell'acqua del rubinetto.
	Le cartucce dei filtri non sono state cambiate per lunghi periodi.	Sostituire le cartucce dei filtri.
Rumori durante il funzionamento del dispositivo.	Potenza e tensione non corrispondono.	Contattare un tecnico specializzato per ispezione e riparazione.
	La pressione del condotto è troppo bassa.	Aumentare la pres-sione del condotto.
	L'adattatore è guasto. Contattare un tecnico specializzato per ispezione e riparazione.
	La pompa dell'acqua non funziona.	Contattare un tecnico specializzato per ispezione e riparazione.

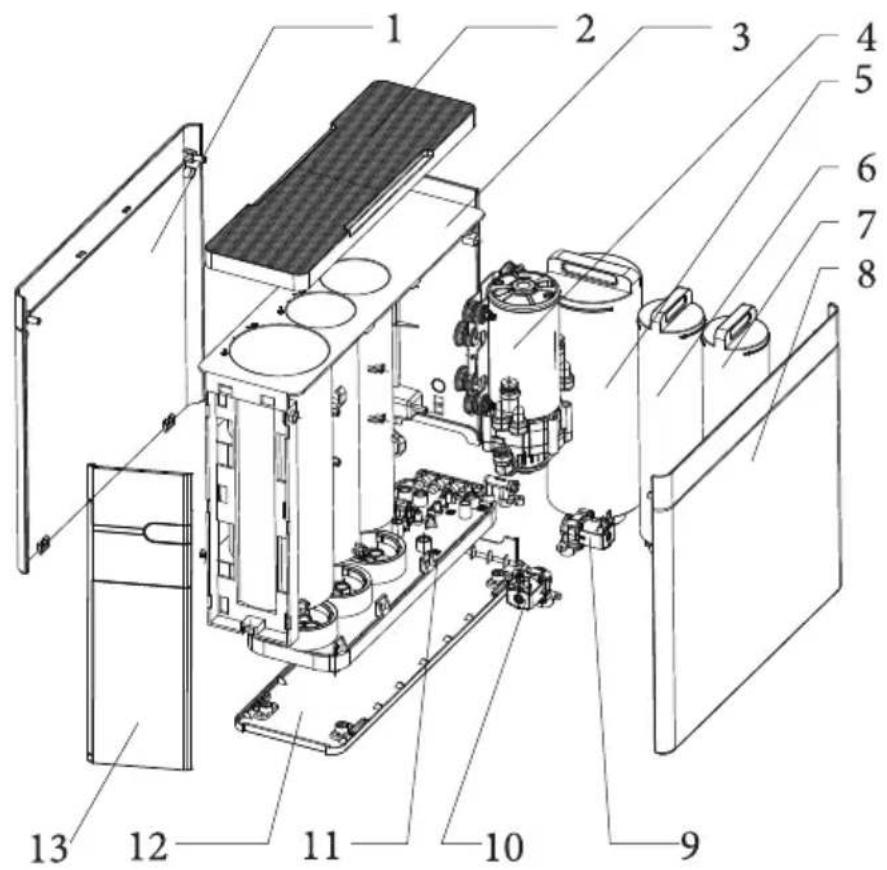

Disegno esploso dei componenti

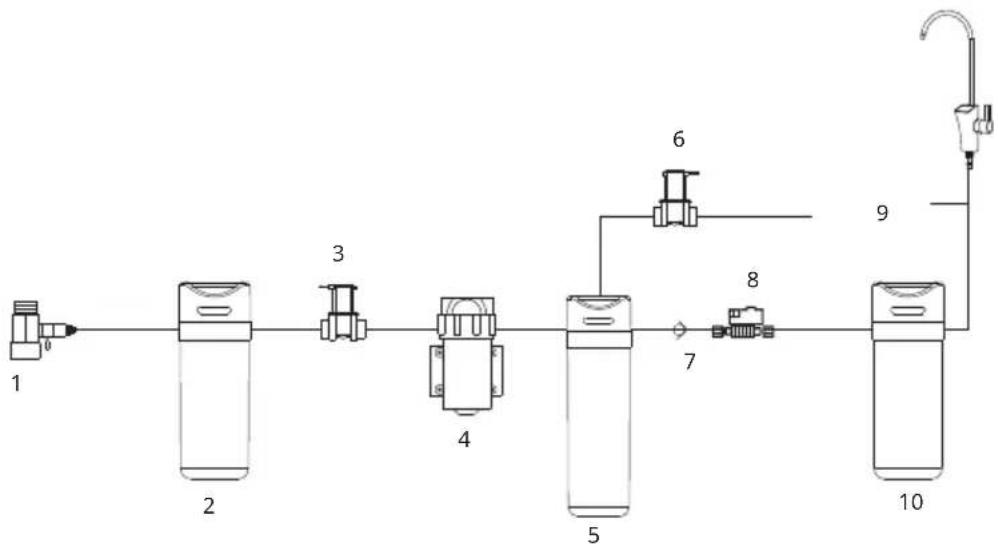

Schema di funzionamento elettrico

1 Lato sinistro
2 Coperchio
3 Copertura dell'alloggiamento
4 Pompa booster
5 Membrana RO
6 Cartuccia del filtro T33/fibra di cocco
7 PP+Cartuccia del filtro
8 Lato destro
9 Valvola di risciacquo
10 Valvola magneti- ca per l'afflusso d'acqua
11 Listello di protezione dall'acqua integrato
12 Fondo
13 Schermo a LED

1 Valvola a T
2 Multifiltro PCT
3 Valvola magneti- ca per l'afflusso dell'acqua
4 Pompa booster
5 Membrana RO
6 Valvola magnetica per lo scarico dell'acqua
7 Valvola di non ritorno
8 Valvola ad alta pressione
9 Acqua potabile
10 Cartuccia del filtro T33/fibra di cocco

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.
