MANUAL DE USUARIO PureFina Klarstein

Filtro de agua bajo el fregadero

10045512 10045513 10045514 10045515

COMFORTING OMFORTING FORTINGCON TINGCOMFO COMFORTING OMFORTING FORTINGCON TINGCOMFO

KLARSTEIN

www.klarstein.com

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se hace responsable de los daños causados por el incumplimiento de las instrucciones y el uso indebido. Escanee el siguiente código QR para acceder al último manual de usuario y a más información sobre el producto.

Introducción al aparato 52

Indicaciones de seguridad 52

Instalación 53

Instalación de los cartuchos filtrantes 54

Instalación a la entrada y salida de agua 55

Modo de empleo 56

Mantenimiento 58

Reparación de anomalías 59

Dibujos técnicos 61

Indicaciones sobre la retirada del aparato 62

Fabricante e importador (Reino Unido) 62

DATOS TÉCNICOS

Número del artículo 10045512, 100	45513 10045514, 1004	5515
Suministro eléctrico 100-240 V~ 50/60 Hz
Consumo eléctrico 60 W 80 W
Presión del agua 0,1-0.4 MPa
Producción de agua potable 1,3 l/min	1,56 l/min
Capacidad de agua filtrada 2000 l
Condiciones ambientales Temperatura ambiente 4-40 °CHumedad ambiental 90 %
Fuente de agua Suministro municipal de agua
Tamaño del aparato 443 x 132 x 356 mm

INTRODUCCIÓN AL APARATO

Paso 1: PP+filtros de carbón activo: elimina suciedad, corrosión, sedimentos, gusanos rojos, arena y otras partículas físicas para proteger la membrana RO.

Paso 2: Membrana RO: la membrana de ósmosis inversa y su filtro de 0,0001 μm eliminan del agua bacterias, virus, antibióticos y otras sustancias dañinas, así como metales pesados y residuos de pesticidas.

Paso 3: T33/Coconut Carbon Cartridge: absorbe los olores y mejora el sabor del agua.

Si el valor TDS del agua potable aumenta con rapidez, habrá que cambiar la membrana RO próximamente.

INDICACIONES DE SEGURIDAD

• Para evitar que se dañe el aparato, emplee únicamente accesorios autorizados por el fabricante.
• Compruebe la máquina y los accesorios incluidos antes de instalarla.
• Los niños solo podrán hacer tareas de mantenimiento del aparato bajo supervisión de sus tutores.
• De aparecer anomalías, corte la electricidad y cierre la válvula de entrada del agua para desactivar el aparato.
• Para repararlo, cuente exclusivamente con personal autorizado y capacitado.
• La capacidad de producción de agua limpia depende de la calidad, la presión y la temperatura del agua suministrada. Ante valores anómalos, disminuye el caudal.
• Evite la luz solar directa.
• No lo instale a menos de 4 °C.
• No lo instale cerca de materiales inflamables y explosivos.
• En el caso de que constante anomalías, detenga de inmediato el suministro eléctrico e hídrico.
• Mantener lejos del alcance de los niños.
• No desmonte el aparato sin instrucciones de personal cualificado para evitar un derrame o daños al dispositivo.
• Emplee el aparato en una temperatura ambiente de 4 a 40 °C.
• Interrumpa el suministro eléctrico e hídrico si no va a utilizar el aparato en más de 24 horas.
• Emplee únicamente los accesorios incluidos, así como los cartuchos filtrantes del fabricante original, para garantizar el funcionamiento óptimo del aparato.
• Para repararlo, cuente exclusivamente con personal capacitado.

INSTALACIÓN

Solo el personal capacitado para ello ha de completar la instalación. Compruebe los accesorios incluidos antes de la instalación.

Condiciones de instalación

1. El dispositivo cuenta con una bomba de aumento de presión y solo es compatible con agua corriente.
2. Emplee el adaptador adecuado para 100 V-240 V.
3. Procure que el lugar de instalación esté limpio y no se encuentre expuesto a la luz solar directa ni a un alto grado de humedad ambiental, tampoco a materiales inflamables o explosivos, ni a electrodomésticos peligrosos.

Atención: vele por la seguridad durante las labores de perforación y asegúrese que no haya tuberías ocultas de agua, electricidad o gas.

Conexión al acoplamiento rápido

Los acoplamientos rápidos se encuentran en la entrada y salida de la máquina. Un acoplamiento rápido es una conexión que se conecta de forma rápida, sin necesidad de herramientas.

1. Extraiga el clip omega de la conexión, introduzca la anilla de plástico móvil y acóplela para mover el pistón de plástico o el tubo PE.
2. Pase el tubo PE al final de la conexión y tire ligeramente de él para dejar una rendija entre el anillo de plástico móvil y la conexión. Para acabar, colocar el clip omega in la rendija.
3. Si retira el tubo PE del acoplamiento rápido, tire primero del clip omega. Desplace el anillo de plástico móvil hacia la conexión para fijarlo. Ya puede sacar el tubo PE.

Separar y conectar el tubo PE y el acoplamiento rápido.

Suelte el clip omega, acorte el tubo PE para tener un extremo liso y métalo en el acoplamiento rápido. Tire de él ligeramente para comprobar que el tubo PE se haya aislado de forma segura a través del clip omega en el acoplamiento rápido. Por último, coloque el clip para mantenerla en posición.

Clip Ω azul Anillo de plástico Conexión

2 Quite el clip azul. Co

car el tubo PE

4 Tire suavemente de él para crear un hueco

5 Introduzca el clip en el hueco.

Separar

Retire el clip omega. Conecte el anillo de plástico a la conexión. Ya puede sacar el tubo PE.

1 acoplamiento conectado

2 Quitar clip Ω.

3 Presione el anillo de plástico.

4 Sacar el tubo PE.

INSTALACIÓN DE LOS CARTUCHOS FILTRANTES

1. Pulse la tecla superior "abrir", quite la tapa y apártela.
2. Extraiga los cartuchos filtrantes del cartón, retire el embalaje de plástico.
3. Coloque los cartuchos filtrantes según las indicaciones y la cubierta superior.
4. Tras colocarlos, vuelva a poner la tapa sobre el aparato. Mem

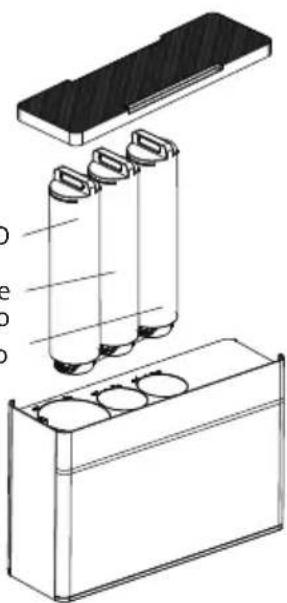

Cartucho filtrante de fibras de coco PP +Filtro de carbón activo

INSTALACIÓN A LA ENTRADA Y SALIDA DE AGUA

Lugar de instalación

Coloque la unidad sobre una superficie plana y estable.

1. Instalación de una válvula en T para la entrada de agua.

Limpie la zona de instalación, cierre la válvula de entrada, retire el grifo o la válvula angular, conecte la válvula en T y conéctela al grifo o válvula angular original.

Atención: la conexión de la rosca debe sellarse con una cinta o una junta tórica para evitar fugas.

2. Conexión de la entrada de agua:

Conecte un lado del tubo PE a la válvula de entrada de agua y el otro lado a la conexión de entrada de agua de la máquina.

3. Instalación del grifo de agua

Taladre un agujero de ∅12 mm en el fregadero de acero inoxidable según la posición deseada para el grifo. A continuación, instale el grifo.

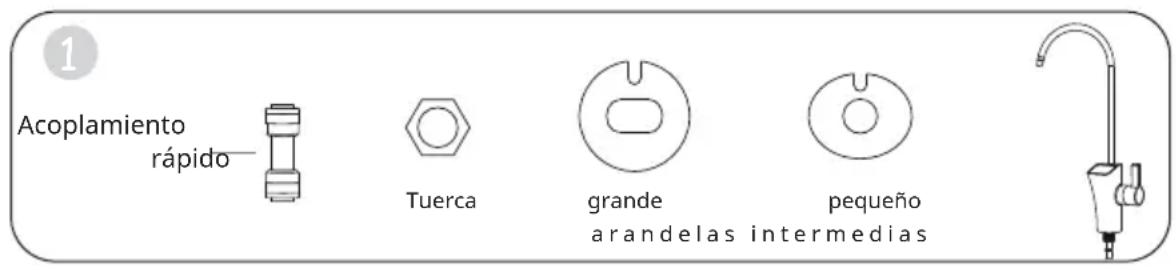

Acoplamiento rápido Tuerca grande arandelas intermedias pequeño

4. Conexión de una toma de agua potable

Conecte directamente a la varilla de conexión del grifo de agua, corte el tubo de PE de 1/4" a una longitud adecuada, inserte un lado en el conector rápido y conecte el otro lado a la conexión para agua potable de la máquina.

5. Conexión del desagüe

Tome un tubo de PE de 1/4" adecuado para conectarlo a la conexión de drenaje de agua de la máquina, y conecte el otro lado al tubo de drenaje y fije el tubo de PE para evitar goteos.

6. Enjuague el cartucho filtrante

Coloque todos los cartuchos filtrantes antes de enjuagarlos.

Enjuague el cartucho filtrante PP+C: después de insertarlo, abra el grifo para enjuagar el filtro PP+C durante unos 10-20 minutos hasta que el agua esté limpia, luego cierre el grifo.

Enjuague del cartucho filtrante T33: después de instalarlo, abra el grifo de agua potable para enjuagar el filtro durante 10-20 minutos hasta que el agua esté limpia.

¡Atención!

1. Si no sale agua del grifo, compruebe el suministro eléctrico.
2. Aclare los cartuchos filtrantes antes del primer uso siguiendo las instrucciones.

MODO DE EMPLEO

Instrucciones generales

Cuando estrene el aparato, abra el grifo de agua y la válvula de entrada. Si sale agua del grifo, ciérrelo durante 30 minutos y compruebe si hay fugas. Si no hay fugas, puede utilizar el aparato con normalidad. En el modo de uso normal, deje la unidad conectada a la corriente y abra y cierre el grifo.

Cuando vuelva a utilizar el aparato después de una pausa prolongada, abra el grifo y enjuague los cartuchos filtrantes de acuerdo con las instrucciones.

Funcionamiento

La máquina está equipada con un indicador LED, cuando se conecta la alimentación, la máquina zumba una vez y pasa al modo de aclarado.

1. Aclarar

1. Aclarado automático: Cada vez que se conecta la máquina a la red eléctrica, el sistema se enjuaga automáticamente. Si la máquina no se utiliza durante más de 72 horas, el sistema se enjuaga automáticamente.
2. Durante el enjuague, la bomba de refuerzo, la electroválvula de entrada de agua y la electroválvula de salida de agua están en funcionamiento. El lavado dura 15 segundos. Esto se muestra en el panel de control.
3. Si pulsa una vez la tecla "Seleccionar", el aparato se enjuaga durante 30 segundos.

2. Limpieza

Abra el grifo de agua e inicie el filtrado, la electroválvula de la entrada de agua y la bomba de aumento de presión entran en funcionamiento, esto se visualiza en el frontal del mando.

3. Aviso de error

Cuando el filtrado o enjuague se ha realizado de forma continuada durante 30 minutos, el indicador de error se encenderá en rojo y sonará durante 6 segundos hasta que se corrija el problema y se vuelva a conectar la alimentación.

4. Vida útil del cartucho filtrante

La vida útil del filtro se muestra en el panel de control. Con el tiempo y el uso, las barras se hacen cada vez más pequeñas. Cuando se alcanza la última barra, suena una alarma durante 10 segundos. Después, sonará una alarma 3 veces más cada media hora.

5. Sustituir el cartucho filtrante

Pulse el botón "Reset" durante 3 segundos hasta que oiga un pitido. Ahora se encuentra en el modo de cambio. Para cambiar de cartucho filtrante, pulse "Seleccionar" una vez. Seleccione el cartucho filtrante que desea cambiar y pulse el botón "Reset" durante 3 segundos hasta que oiga un tono.

MANTENIMIENTO

Tiempo para cambiar el cartucho filtrante

Cartucho filtrante PP+	Filtro de fibra de carbono	Membrana RO (ósmosis inversa)	T33/Fibra de coco Cartucho filtrante
Tiempo para el cambio	6-12- meses 24 meses	6-12 meses

¡Atención!

• Según la calidad del agua de entrada, cambie la 1ª etapa del cartucho filtrante según corresponda.
• Si el valor de TDS (número de partículas disueltas) en el agua potable aumenta rápidamente, la membrana de ósmosis inversa debe cambiarse pronto.
• El filtro T33 sirve para mejorar el sabor del agua potable. Cuando el sabor del agua se vuelve malo o cuando la vida del cartucho filtrante ha expirado, por favor reemplace el cartucho filtrante T33.

Sustitución de los cartuchos filtrantes

Sustituya los cartuchos filtrantes con regularidad para mantener un funcionamiento eficaz y eficiente del filtro.

1. Cierre la entrada de agua. Desconecte la alimentación eléctrica cuando deje de salir agua.
2. Retire la tapa y déjela a un lado. Retire los cartuchos filtrantes y vuelva a insertarlos como se describe.

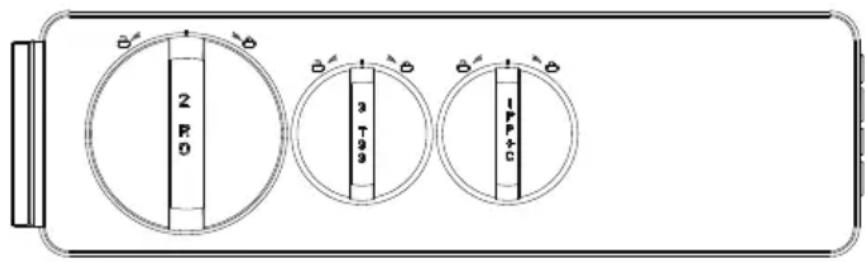

Sustituya los cartuchos filtrantes uno tras otro y asegúrese de que están en la posición correcta. La vida útil del cartucho filtrante varía en función de la región, la calidad del agua, la estación del año y el tiempo de funcionamiento. Por favor, sustitúyalos a tiempo después del uso real.

2 10 3 10 14+0

Mantenimiento del aparato

No utilice jabón, detergentes ni disolventes muy volátiles, como diluyentes, gasolina o alcohol, para limpiar la unidad, ya que podrían producirse grietas y cambios de color. No lave la unidad directamente en agua.

REPARACIÓN DE ANOMALÍAS

Averías frecuentes Posible causa Solución propuesta
Caudal de agua muy bajo o nulo.	El tubo de PE está doblado.	Enderece la tubería.
	La válvula en T de suministro de agua está cerrada.	Espere a que haya suministro de agua.
	El suministro de agua está bloqueado.	Espere a que haya suministro de agua.
	El cartucho filtrante PP+C está obstruido.	Sustituya el cartucho filtrante.
	La presión del agua es baja.	Aumente la presión del agua.
	La temperatura del agua potable es inferior a la deseada.	Aumente la temperatura del agua potable.
El aparato no funciona.	Defecto eléctrico. Compruebe el sumi-nistro de energía.
	La eficacia del adap-tador disminuye.	Sustituya el adaptador.
	El suministro de agua al aparato es dema-siado bajo.	Compruebe el sumi-nistro de agua. Si el suministro de agua es correcto, vuelva a conectarlo a la red eléctrica.
El sabor del agua es anormal.	El aparato no se ha utilizado durante mucho tiempo.	Enjuague el cartucho filtrante durante 5 minutos. Si esto no resuelve el problema, sustituya los cartu-chos filtrantes.
	El agua del grifo es de mala calidad.	Compruebe la cali-dad del agua del grifo...
	Los cartuchos filtrantes no se han sustituido durante mucho tiempo.	Sustituya los cartu-chos filtrantes.
Ruido durante el funcionamiento de la máquina.	La potencia y el volta-je no coinciden.	Contrate a profesio-nales para revisar y reparar.
	La presión de la línea es demasiado baja.	Aumente la presión de la línea...
	El adaptador está defectuoso.	Contrate a profesio-nales para revisar y reparar.
	Fallo de la bomba de agua.	Contrate a profesio-nales para revisar y reparar.

DIBUJOS TÉCNICOS

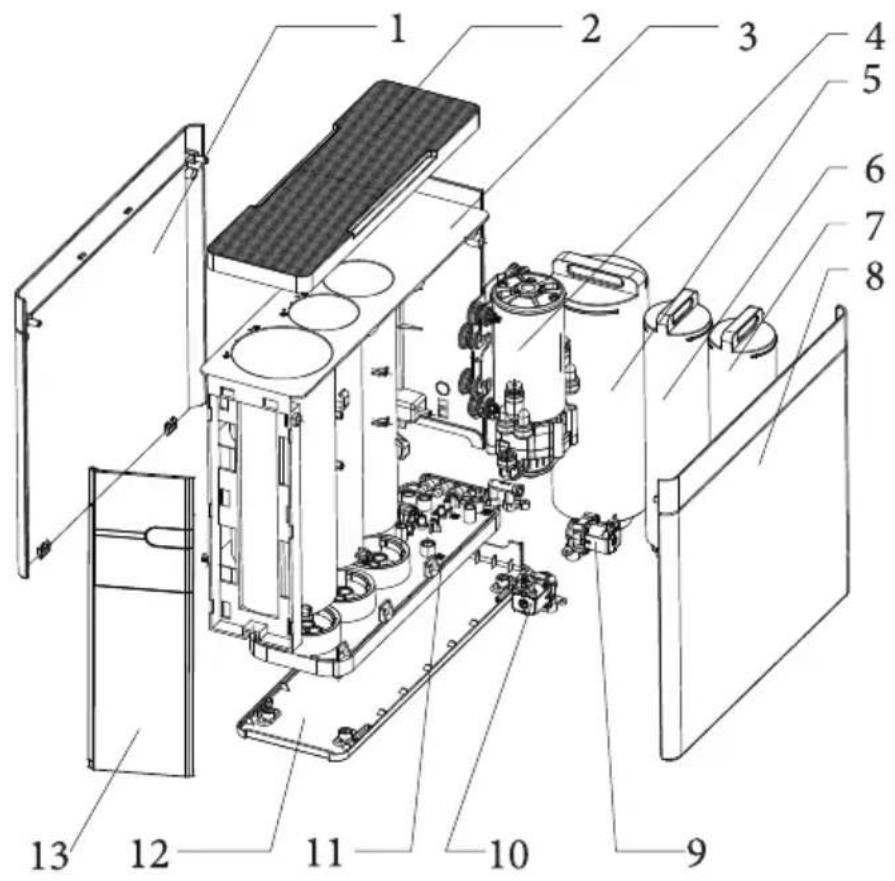

Lista detallada de todos los componentes

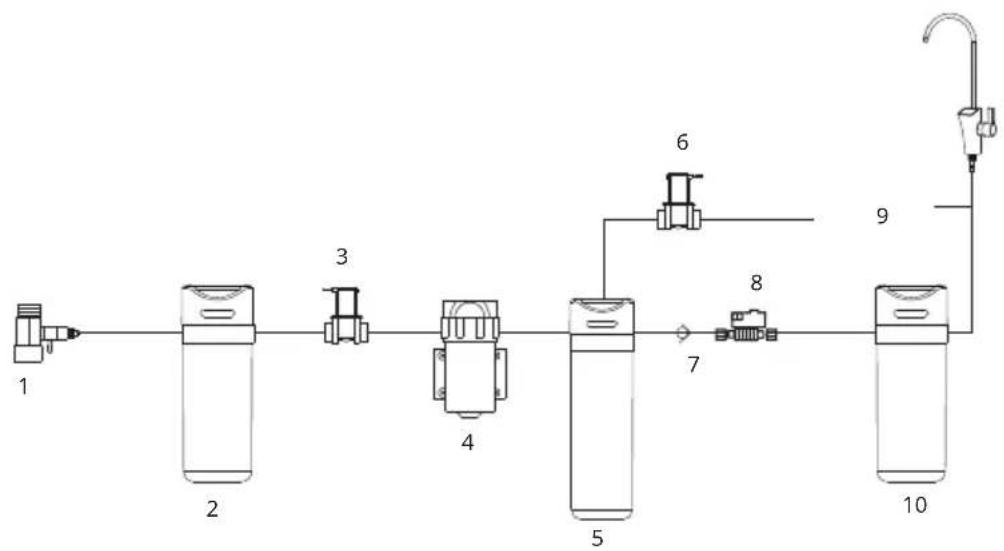

Diagrama de funcionamiento eléctrico

1 Lado izquierdo
2 Tapa
3 Tapa de la carcasa
4 Bomba auxiliar
5 Membrana RO (ósmosis inversa)
6 T33/cartucho filtrante de fibra de coco
7 PP+cartucho filtrante
8 Lado derecho
9 Válvula de descarga
10 Electroválvula de entrada de agua
11 Tubería de agua integrada
12 Base
13 Indicador led

1 Válvula en T
2 Multifiltro PCT
3 magn. Válvula de entrada de agua
4 Bomba auxiliar
5 Membrana RO (ósmosis inversa)
6 Válvula magnética de drenaje de agua
7 Válvula de retención
8 Válvula de alta presión
9 Agua potable
10 T33/cartucho filtrante de fibra de coco

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

Este producto contiene baterías. Si en su país existe una disposición legal relativa a la eliminación de baterías, estas no deben eliminarse como residuo doméstico. Infórmese sobre la normativa vigente relacionada con la eliminación de baterías. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.
