MODE D'EMPLOI HW-J450 SAMSUNG

HW-J450 Manuel d'utilisation Imaginez les possibilités Merci d’avoir choisi un appareil Samsung. Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur www.samsung.com/register CARACTÉRISTIQUES TV SoundConnect vous permet d’écouter le son depuis votre téléviseur sur votre Soundbar via une connexion Bluetooth et vous permet de contrôler le son. HDMI L'interface HDMI permet la transmission simultanée des signaux audio et vidéo pour vous offrir une image plus nette. L'appareil est également équipé de la fonction ARC qui vous permet d'écouter le son de votre téléviseur sur le Soundbar via un câble HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur compatible ARC. La fonctionnalité SURROUND SOUND (SON AMBIOPHONIQUE) ajoute de la profondeur et de la grandeur au son. Caisson de basses sans fil Le module sans fil de Samsung s'affranchit des câbles qui reliaient l'unité principale au caisson de basses. En remplacement du câblage, le caisson de basses se connecte à un module sans fil compact qui communique avec l'unité principale. Mode sonore spécial Vous avez le choix entre différents modes de son : STANDARD (Son d'origine) / MUSIC (MUSIQUE) / VOICE (VOIX) / SPORTS / CINEMA / NIGHT MODE (MODE NUIT), selon le type de contenu dont vous souhaitez profiter. Télécommande multifonction Vous pouvez utiliser la télécommande fournie pour contrôler diverses opérations en appuyant sur un simple bouton. Prise en charge de la fonction Hôte USB Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB HOST du système Soundbar. Fonction Bluetooth Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil! Utilisation de l'application Samsung Audio Remote Pour contrôler le périphérique avec votre périphérique intelligent grâce à l'application Samsung Audio Remote, téléchargez l'application Samsung Audio Remote en y accédant via l'application Google Play. LICENCE Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de commerce de Dolby Laboratories. Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés. Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil. Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil. AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.

• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès. ATTENTION

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

FRA Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser. Les batteries utilisées dans ce produit contiennent des produits chimiques néfastes pour l’environnement. Ne jetez pas les batteries avec vos déchets ménagers. Les batteries (pack de batteries ou batteries installées) ne doivent pas être exposées à des sources de chaleur excessives telles que les rayons du soleil ou les flammes. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Il existe un danger d'explosion si les batteries ne sont pas remplacées correctement. Lorsqu'un remplacement est nécessaire, utilisez uniquement le même type de batterie ou un modèle équivalent.

SOMMAIRE SOMMAIRE CARACTÉRISTIQUES

INFORMATIONS RELATIVES

DÉMARRAGE DESCRIPTIONS

Avertissements Avant de lire le manuel d'utilisation

À LA SÉCURITÉ

Mise à jour logicielle 24 TÉPANNAGE Contenu 25 ANNEXE

Panneau supérieur/façade Spécifications Panneau Arrière

TÉLÉCOMMANDE

Boutons et fonctions de la télécommande 11 BRANCHEMENTS

Installation de la fixation murale

Installation du support sans se reporter au Guide d'installation de la fixation murale

●● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel. Démontage de la fixation murale ●● Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation). Branchement d’un caisson de graves sans fil Connexion d'un périphérique externe à l'aide d'un câble HDMI Connexion d'un périphérique externe à l'aide d'un câble Audio (analogique) ou Optique (numérique) ●● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation. ++Icônes utilisées dans le présent manuel Icône Terme Définition Attention Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés. Remarque Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction. ++Consignes de sécurité et dépannage

1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3)

2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 24)

++Copyright ©2015 Samsung Electronics Co.,Ltd. Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd. CONTENU Vérifiez la présence des accessoires fournis présentés ci-dessous. (Fixation rurale Gauche : 1EA) Télécommande / Batterie Lithium (3V : CR2032) (Fixation rurale Droite : 1EA) Manuel d'utilisation (Vis du support 1 : 2EA) Guide du système de fixation murale Adaptateur CC (Vis du support 2 : 2EA) Vis du support Cordon d'alimentation : 2EA Câble optique Câble USB ●● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ●● Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.

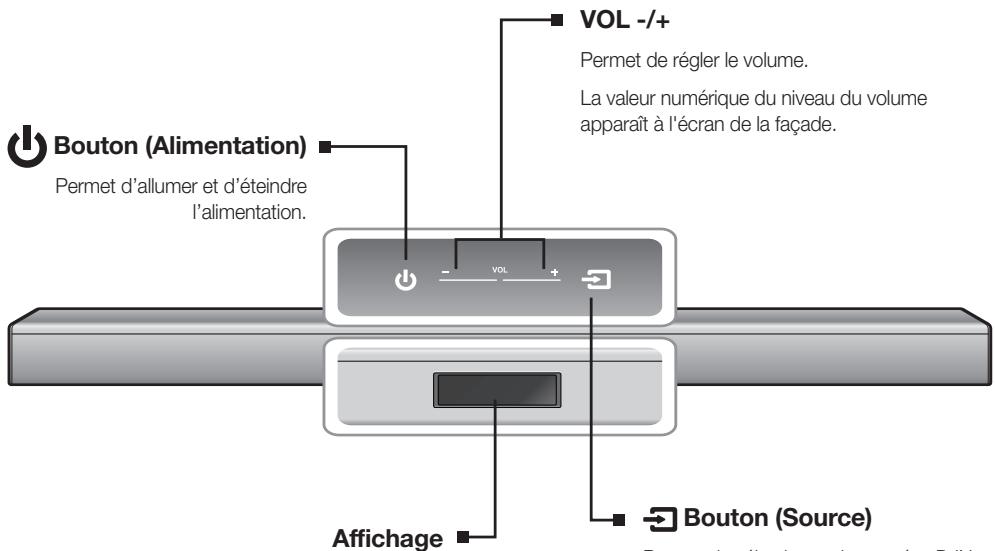

DESCRIPTIONS DESCRIPTIONS FRA Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade. Bouton (Alimentation) Permet d’allumer et d’éteindre l’alimentation. Bouton (Source) Affichage Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV, USB. ●● Lorsque l’appareil est sous tension, si vous appuyez sur le bouton ( pendant plus de 3 secondes, le bouton fonctionne en MUTE. Pour annuler la configuration du bouton MUTE, appuyez à nouveau sur le ) pendant plus de bouton ( 3 secondes. Affiche le mode actuellement sélectionné. ●● Si aucune entrée n'est reçue de l'appareil ou la télécommande pendant 25 secondes, la luminosité de l'affichage diminuera automatiquement. ●● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. ●● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

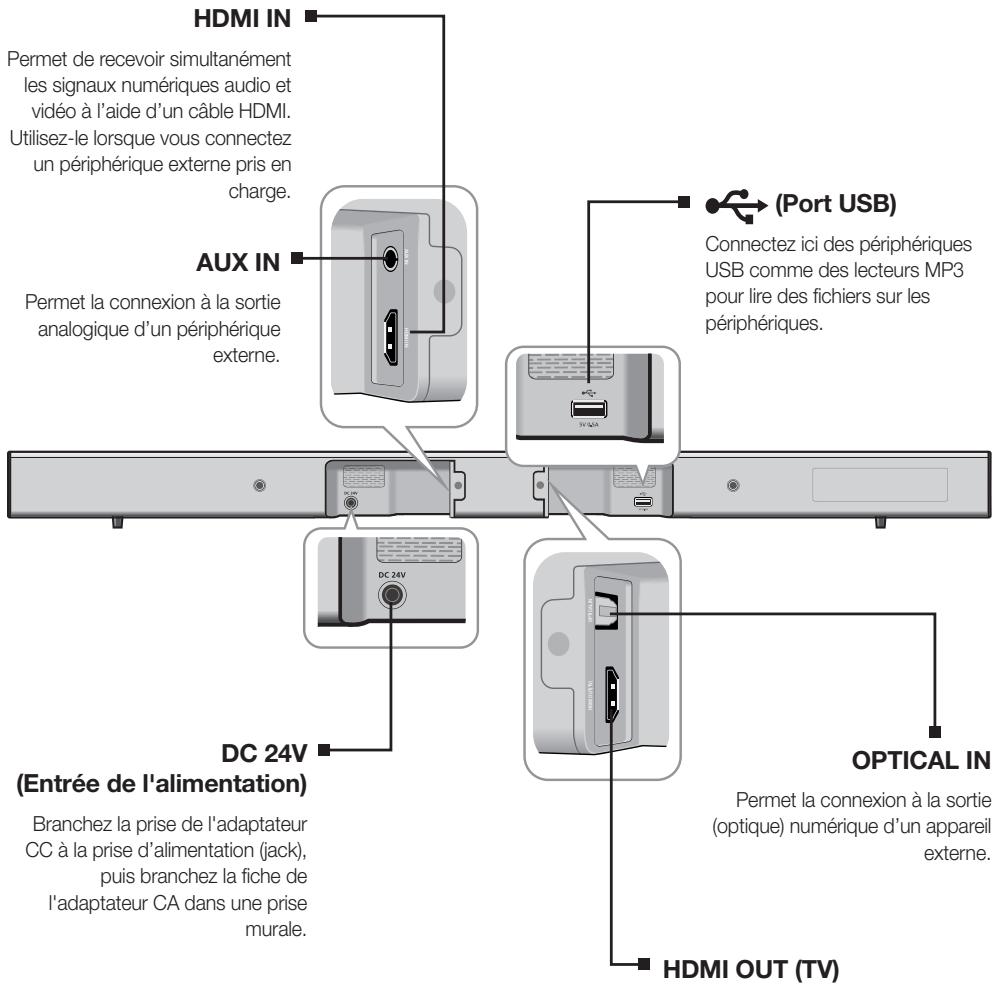

DESCRIPTIONS Permet de recevoir simultanément les signaux numériques audio et vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge. HDMI OUT(TV) OPTICAL IN HDMI IN Permet la connexion à la sortie analogique d’un périphérique externe. AUX IN AUX IN (Port USB) Connectez ici des périphériques USB comme des lecteurs MP3 pour lire des fichiers sur les périphériques. DC 24V (Entrée de l'alimentation) OPTICAL IN Permet la connexion à la sortie (optique) numérique d’un appareil externe. Branchez la prise de l'adaptateur CC à la prise d’alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale. HDMI OUT (TV) Transmet les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI. ●● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble. ●● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.

TÉLÉCOMMANDE

TÉLÉCOMMANDE

SOURCE Permet de sélectionner une source connectée au Soundbar. MUTE Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent. REPEAT Vous pouvez régler la fonction REPEAT lorsque vous écoutez de la musique à partir d'une clé USB. OFF-REPEAT : Permet d'annuler la lecture répétée. TRACK-REPEAT : Permet de répéter la lecture d'une piste. ALL-REPEAT : Permet de répéter la lecture de toutes les pistes. RANDOM-REPEAT : Permet de lire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.) Saut en avant Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton ], le fichier suivant est sélectionné. SOUND CONTROL (CONTRÔLE DU SON) (*Utilisez les boutons [,] pour régler le niveau.) Permet de sélectionner TREBLE (AIGU), BASS (BASSE) ou AUDIO SYNC (SYNCHRO AUDIO). Puis, utilisez les boutons [,] pour régler le volume sur Treble (Aigu) ou Bass (Basse) de -6 à +6. Si la barre audio est connectée à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur le bouton SOUND CONTROL (CONTRÔLE DU SON) pour corriger le problème. Utilisez les boutons [,] pour régler le temps de retard audio sur une valeur comprise entre 0 ms et 300 ms. En mode USB mode, mode TV (Téléviseur) et en mode BT (Bluetooth), la fonction Audio Sync (Synchro audio) peut ne pas fonctionner. Appuyez sur le bouton SOUND CONTROL (CONTRÔLE DU SON) pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 à +6. AUTO POWER Auto Power Link : permet de synchroniser la barre audio à une source optique connectée via la prise optique pour que l’appareil s'allume automatiquement lorsque vous allumez votre téléviseur. (Auto Power Link : par défaut désactivé, Anynet+ activé / POWER LINK désactivé ou Anynet+ désactivé / POWER LINK activé). La fonction Anynet+ vous permet de contrôler la barre audio avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+. La barre audio doit être connectée au téléviseur via un câble HDMI. Anynet+ : appuyez sur le bouton AUTO POWER pour activer ou désactiver la fonction Anynet+. WOOFER (CAISSON DE GRAVES) (* Utilisez le bouton [,] pour régler le volume.) Vous pouvez contrôler le volume des basses. Appuyez sur le bouton [,] pour augmenter ou réduire le volume du caisson de graves. Vous pouvez sélectionner SW ( -12, -6, -5, -4, -3, -2, -1, 0, +1, +2, +3, +4, +5, +6). ●● Soundbar est un nom dont Samsung est le propriétaire. ●● Faire fonctionner le téléviseur en utilisant sa télécommande.

TÉLÉCOMMANDE

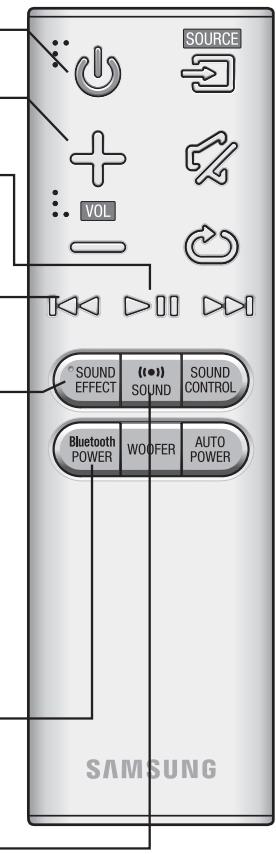

POWER Permet d’allumer et d’éteindre l’alimentation. VOLUME Règle le niveau de volume de l’unité. Lecture/Pause Appuyez sur le bouton +# pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton +# pour lire le fichier sélectionné. Saut en arrière Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton [, le fichier précédent est sélectionné. SOUND EFFECT Vous avez le choix entre cinq modes de sons différents : STANDARD, MUSIC (MUSIQUE), VOICE (VOIX), SPORTS, CINEMA et NIGHT MODE (MODE NUIT), selon le type de source dont vous souhaitez profiter. Appuyez sur le bouton SOUND EFFECT de la télécommande. Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine.

• Mode nuit Cette fonction contrôle et stabilise le volume en cas de fortes variations sonores lors d'un changement de canal ou d’une transition de scène. Bluetooth POWER Maintenez enfoncé le bouton Bluetooth POWER de la télécommande pour activer et désactiver la fonction Bluetooth POWER on. Pour plus de détails, reportez-vous aux pages 19 et 21. SOUND Appuyez sur le bouton SOUND de la télécommande pour ajouter de la profondeur et de la grandeur au son. Appuyez sur le bouton SOUND de la télécommande. Chaque fois que vous appuyez sur cette touche, vous modifiez la sélection comme suit : ON-SURROUND SOUND OFF-SURROUND SOUND ++Installation des piles dans la télécommande

1. Utilisez une pièce de monnaie

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d’une montre pour le retirer comme indiqué sur la figure ci-dessus.

2. Insérez une pile au lithium de 3V. Veillez

à ce que le pôle positif (+) soit orienté vers le haut lors de l’insertion de la pile dans son logement Mettez le couvercle sur la batterie et alignez le repère '' l’un en face de l’autre comme indiqué sur la figure ci-dessus.

3. Utilisez une pièce de monnaie

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d’une montre jusqu’en butée pour le remettre en place. BRANCHEMENTS BRANCHEMENTS FRA

INSTALLATION DE LA FIXATION MURALE

Vous pouvez utiliser le support de fixation mural pour fixer l’unité au mur. ++Précautions d’installation ●● Procédez à l'installation sur un mur vertical uniquement. ●● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil. ●● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids. 5 cm minimum ●● Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. ●● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar. --Diamètre : M5 --Longueur : L 35 mm ou plus recommandée ●● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur. ●● Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

1. Placez le guide d'installation contre la surface murale.

• Le guide d'installation doit être de niveau.
• Installez à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur.

2. Indiquez la position sur laquelle les vis vont traverser le mur à

l'aide d'un stylo, puis retirez le guide d'installation.

3. Serrez les fixations murales et les vis sur les positions indiquées.

• Les fixations de gauche et de droite ont une forme différente.

4. Serrez les deux vis du support sur les trous des vis à l'arrière du

corps principal de la barre audio, une sur la gauche et une sur la droite.

5. Insérez le câble USB à l’arrière de la Soundbar avant de l’installer

sur le mur. Utilisation de la Soundbar avec le système de fixation murale [Fixation murale de la Soundbar] 6. Placez les vis des supports à l'arrière de la barre audio dans les rainures de la fixation murale. Pour une installation en toute sécurité, assurez-vous de pousser les vis des supports jusqu'au dessous des rainures.

DÉMONTAGE DE LA FIXATION MURALE

1. Tirez la Soundbar vers le haut comme indiqué sur l’illustration pour

la détacher de la fixation murale. Utilisation de la Soundbar avec le système de fixation murale [Démontage de la Soundbar du système de fixation murale] ●● Ne vous appuyez pas sur l’unité montée et évitez de la soumettre à des chocs ou des chutes. ●● Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit. ●● Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil. ●● Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur. ●● Pour votre sécurité, dans le cas où vous ne l’utilisez pas en montage mural, veuillez installer l’unité sur une surface plane sécurisée où elle ne risque pas de tomber. Minimum : 32,8 à 33,5 cm

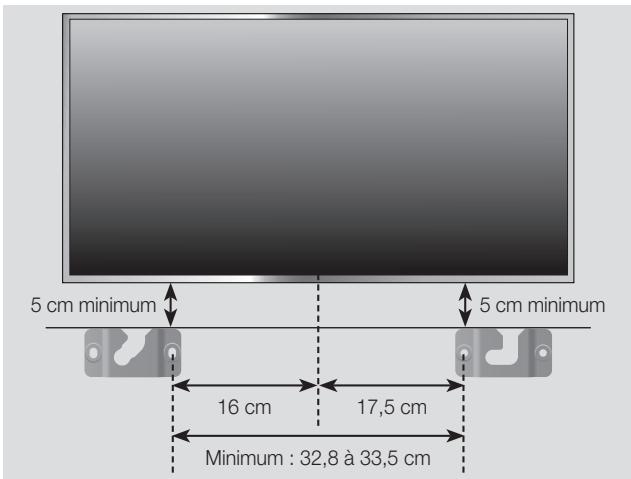

1. Placez la "Fixation rurale Gauche" sur la surface souhaitée du mur, tout en s'assurant qu'elle soit parallèle au sol

comme indiqué ci-dessus. Ensuite, insérez une vis dans l'orifice à son extrémité droite.

2. Placez la "Fixation rurale Droite" sur la surface souhaitée du mur, tout en s'assurant qu'elle soit parallèle au sol

comme indiqué ci-dessus. Ensuite, insérez une vis dans l'orifice à son extrémité gauche.

• Si les Fixation rurale Gauche/Droite doivent être fixées en dessous du téléviseur, vérifiez que les positions de leurs orifices de fixation mentionnés aux étapes 1 et 2 soient correctement alignées avec le centre de la partie inférieure du téléviseur.

3. Insérez les vis dans les autres orifices non utilisés.

1. Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA.

2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un petit objet

• Le témoin de veille s’éteint et le témoin de liaison (DEL bleue) clignote rapidement.

3. Alors que l’unité principale est hors tension (en mode STANDBY), appuyez sur la touche MUTE (

télécommande pendant 5 secondes. ) de la

4. Le message ID SET apparaît sur l'écran de la Soundbar.

5. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la DEL bleue du caisson de graves clignote.

• L’unité principale et le caisson de basses sont à présent liés (connectés).
• Le témoin de liaison (DEL bleue) situé sur le caisson de graves doit être allumé.
• Si le témoin Link (Lien) ne s’affiche pas en bleu, la liaison a échoué. Éteignez l’unité principale et recommencez à partir de l’étape 2.
• Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores. (Reportez-vous à la page 10)

FRA L'ID de lien du caisson de basses est préréglé en usine, et l’unité principale et le caisson doivent se connecter automatiquement (connexion sans fil) à la mise sous tension des deux. Si le témoin Link ( ) ne s’allume pas à la mise sous tension de l'unité principale et du caisson de basses, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante. BRANCHEMENTS ●● Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez son cordon d'alimentation. ●● Si l’unité principale est hors tension, le caisson de graves sans fil sera en mode veille et la DEL de veille située sur la partie supérieure s’allumera 30 secondes après le clignotement du témoin de liaison (DEL bleue). ●● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son. ●● La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal. ●● Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil. ●● L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité. ●● Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

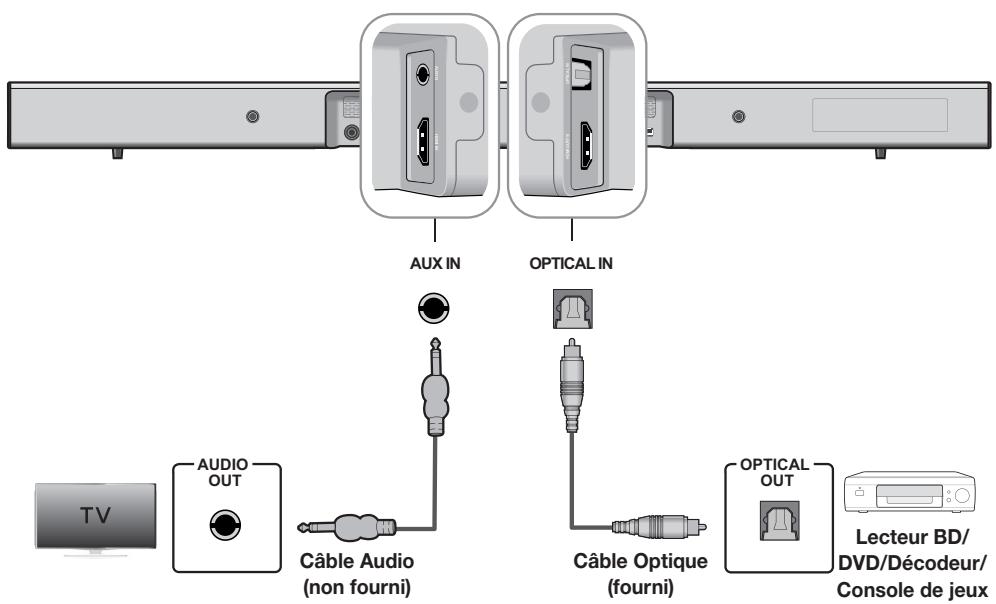

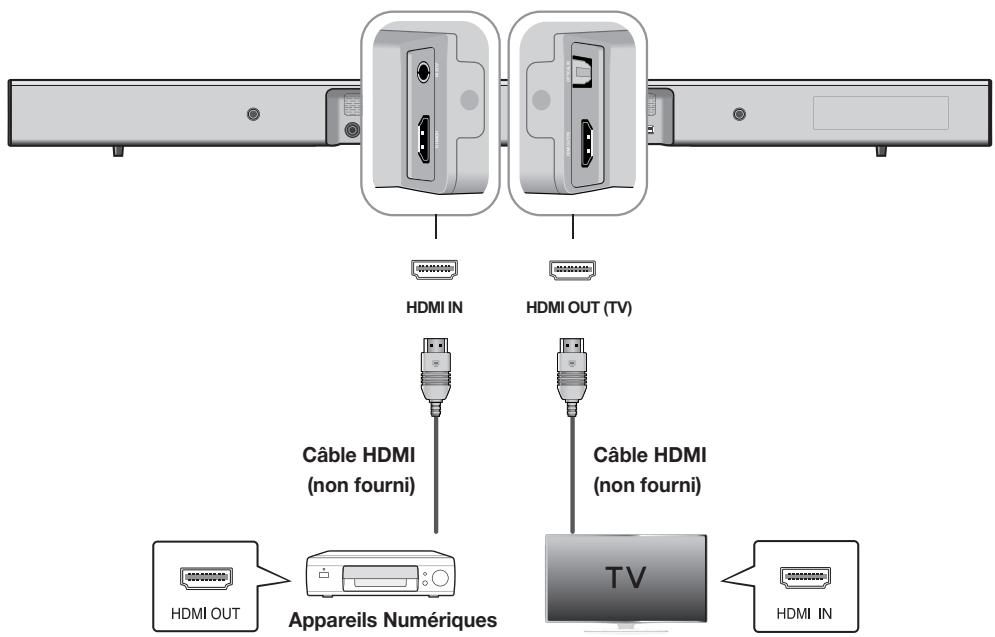

BRANCHEMENTS AUX IN OPTICAL IN HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc. Comme l’interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio supérieure à la source numérique initialement créée. FRA Câble HDMI (non fourni) Câble HDMI (non fourni) Appareils Numériques HDMI IN ARC (HDMI OUT) À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI IN située à l'arrière de l'appareil à la prise HDMI OUT de vos périphériques numériques. et, HDMI OUT (TV) À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI OUT (TV) située à l'arrière de l'appareil à la prise HDMI IN de votre téléviseur. ●● Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur.

La fonction ARC permet d’utiliser le port HDMI OUT (ARC) pour la sortie du son audio numérique. Elle peut être uniquement activée si le Soundbar est connecté à un téléviseur qui prend en charge la fonction ARC. ●● La fonction Anynet+ doit être activée. ●● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC. BRANCHEMENTS Cet appareil est équipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogique audio, ce qui vous permet de disposer deux méthodes de connexion au téléviseur. HDMI OUT(TV) HDMI IN OPTICAL IN AUX IN AUDIO OUT OPTICAL OUT Câble Optique (fourni) AUX IN Lecteur BD/ DVD/Décodeur/ Console de jeux ●● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ●● Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon d'alimentation. Connectez la prise AUX IN (Audio) de l’unité principale à la prise AUDIO OUT du téléviseur ou du périphérique source. Changez la fonction en AUX. ou, OPTICAL IN Connectez la prise OPTICAL IN (Audio) de l’unité principale à la prise OPTICAL OUT du téléviseur ou du périphérique source. Changez la fonction en D.IN.

FONCTIONS FONCTIONS FRA

MODE D’ENTRÉE

Appuyez sur le bouton ( ) situé sur le panneau supérieur de l’unité principale ou sur le bouton la télécommande pour sélectionner le mode que vous souhaitez. Mode d'entrée Entrée Optique numérique Entrée AUX Entrée HDMI Mode BLUETOOTH TV SoundConnect Mode USB (SOURCE) de L'appareil s'éteint automatiquement sous les conditions suivantes: Affichage D.IN -- S'il n'y a aucun signal audio pendant 25 minutes.

●● Mode AUX -- Si le câble AUX n'est pas connecté pendant 25 minutes. -- En mode Auto Power Down On (Activation de la mise hors tension automatique), si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché. -- Pour ON ou OFF la fonction d'allumage/ extinction automatique Appuyez sur le bouton p pendant 5 secondes. OFF/ON-AUTO POWER DOWN apparaît sur l’écran.

USB ARC (HDMI OUT) L'ARC (Audio Return Channel (Fonct. Retour Audio)) transfère le signal numérique audio au port HDMI OUT (ARC). Câble HDMI (non fourni)

1. Utilisez un câble HDMI pour connecter le téléviseur prenant en charge ARC à la Soundbar.

2. Allumez le téléviseur puis la fonction Anynet+ de la Soundbar.

3. Appuyez sur le bouton (

) situé sur le panneau supérieur de l’unité principale ou sur le bouton (SOURCE) de la télécommande pour sélectionner le mode D.IN. ●● Si le câble HDMI ne prend pas en charge la fonction ARC, cette dernière ne peut pas fonctionner correctement. ●● Pour désactiver la fonction ARC, désactivez Anynet+.

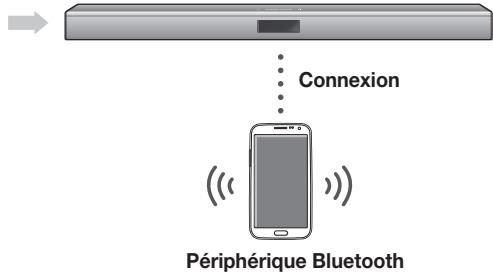

FONCTIONS BLUETOOTH Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil! ++Pour connecter le système Soundbar à un périphérique Bluetooth Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth. Connexion Périphérique Bluetooth

1. Appuyez sur le bouton (

) situé sur le panneau supérieur de l’unité principale ou sur le bouton (SOURCE) de la télécommande pour sélectionner le mode BT.

• Le message BT READY apparaît sur la façade de la Soundbar. ●● Si le code PIN de sécurité est demandé lors de la connexion d’un périphérique Bluetooth, entrez <0000>. ●● Un seul périphérique Bluetooth peut être associé à la fois. ●● La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint. ●● Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants: -- En présence d'un champ électrique puissant autour du système Soundbar. -- Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar. -- Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements. -- Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques. ●● Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz). ●● Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV). ●● Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres). ●● Une fois le périphérique apparié, en mode D.IN/AUX/HDMI/USB, le fait de sélectionner "[Samsung] Soundbar J-Series" dans la liste change automatiquement en mode BT.

2. Sélectionnez le menu Bluetooth sur le périphérique

Bluetooth que vous désirez connecter. (Reportezvous pour cela au manuel d'utilisation de ce périphérique.)

3. Sélectionnez le menu des écouteurs stéréo sur le

périphérique Bluetooth.

• Vous afficherez la liste des périphériques connectés.

4. Sélectionnez "[Samsung] Soundbar J-Series"

• Lorsque le Soundbar est connecté à l’appareil Bluetooth, [Nom du périphérique Bluetooth] BT s'affiche à l’écran.
• Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom n’est pas en anglais.
• Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent "[Samsung] Soundbar J-Series" identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar à nouveau.

5. Lisez de la musique sur le périphérique connecté.

• Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.
• En mode BT, les fonctions Play/Pause/Next/Prev ne sont pas disponibles. Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la fonctionnalité AVRCP.

1. Appuyez sur Bluetooth POWER situé sur la télécommande lorsque la Soundbar est activée.

2. ON-BLUETOOTH POWER s’affiche sur l’écran de la barre audio.

●● Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois) ●● Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche [BT READY]. ●● En mode TV SoundConnect, le Soundbar ne peut pas être apparié à un autre périphérique Bluetooth. ++Pour déconnecter le périphérique Bluetooth du système Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique. ●● Le système Soundbar sera déconnecté. ●● Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche BT DISCONNECTED en façade. ++Pour déconnecter le système Soundbar du périphérique Bluetooth Appuyez sur le bouton (SOURCE) de la télécommande ou sur le bouton ( l’appareil pour passer du mode BT à un autre mode ou éteindre le Soundbar. ) sur le panneau supérieur de ●● Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.) ●● En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 5 m. ●● Le système Soundbar s'éteint après 25 minutes en état Prêt. À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance. ●● Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque: -- Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. -- Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. -- Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil). ●● Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance. ●● Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue. ●● Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement. ●● La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes). ●● Ce périphérique sans fil peut provoquer des interférences électriques durant son fonctionnement.

FRA Lorsque la fonction Bluetooth Power On est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement. FONCTIONS Pour contrôler le périphérique avec votre périphérique intelligent grâce à l'application Samsung Audio Remote, téléchargez l'application Samsung Audio Remote en y accédant via l'application Google Play. Accéder à l'application Samsung Audio Remote Une fois que vous avez installé l'application Samsung Audio Remote, suivez les instructions indiquées. ●● La fonction APP prend en charge les périphériques mobiles Android utilisant les systèmes d'exploitation Android OS 3.0 ou ultérieurs.

FONCTIONS TV SOUNDCONNECT ++Connecter un téléviseur au Soundbar FRA Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en charge la fonction TV SoundConnect. Connexion

1. Allumez le téléviseur et le Soundbar.

• Activez le menu du téléviseur.
• Accédez aux Réglages des enceintes à partir de l'onglet "Son".
• Réglez le menu "Ajouter un nouveau périphérique" sur "Activé"

2. Appuyez sur le bouton (

) situé sur le panneau supérieur de l’unité principale ou sur le bouton (SOURCE) de la télécommande pour sélectionner le mode TV.

3. Sur le téléviseur, un message demandant si vous

souhaitez activer la fonction TV SoundConnect apparaît. "[Samsung] Soundbar" s’affiche sur l’écran du téléviseur.

4. Sélectionnez <Yes> pour terminer la connexion du

téléviseur à la Soundbar via la télécommande du téléviseur. ●● Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect. ●● Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée. ●● Fermez la connexion au téléviseur existant, puis appuyez sur le bouton +# de la télécommande pendant 5 secondes pour établir la connexion à un autre téléviseur. ●● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du téléviseur.) ●● Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare.

●● Si la distance entre le téléviseur et le Soundbar dépasse 5 m, la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect. ●● Portée pour la plage de fonctionnement de TV SoundConnect: -- Portée recommandée pour l'appariement : 50 cm maxi. -- Portée de fonctionnement recommandée : 5 m maxi. ●● Les boutons Play/Pause, Next, Prev ne fonctionnent pas en mode TV SoundConnect. ++Utiliser la fonction Bluetooth POWER On La fonction Bluetooth POWER On est disponible une fois la Soundbar connectée avec succès à un téléviseur compatible Bluetooth à l’aide de TV SoundConnect. Lorsque la fonction Bluetooth POWER On est activée, si vous allumez ou éteignez le téléviseur connecté, la Soundbar s’allume ou s’éteint également.

1. Connectez votre téléviseur à la Soundbar à l’aide de

la fonction TV SoundConnect.

2. Appuyez sur les boutons Bluetooth POWER du

Soundbar et de la télécommande. "ON/OFFBLUETOOTH POWER" s’affiche sur l’écran du Soundbar.

• ON-BLUETOOTH POWER : Le Soundbar s’active et se désactive lorsque vous allumez ou éteignez le téléviseur.
• OFF-BLUETOOTH POWER : Le Soundbar s’éteint uniquement lorsque vous éteignez le téléviseur. ●● Cette fonction est prise en charge uniquement par les téléviseurs Samsung sortis à partir de 2013. FONCTIONS USB Vous pouvez lire des fichiers musicaux sur les périphériques de stockage USB via la barre audio. Affichage Port USB

1. Connectez le périphérique USB au port USB de

2. Appuyez sur le bouton (

) situé sur le panneau supérieur de l’unité principale ou sur le bouton (SOURCE) de la télécommande pour sélectionner le mode USB.

3. USB apparaît sur l’écran d’affichage.

• La connexion Soundbar au périphérique USB est terminée.
• Il s'éteint automatiquement (Auto Power Off) si aucun périphérique USB n'a été connecté après plus de 25 minutes. ++Avant de connecter un périphérique USB ●● Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement. ●● Les protocoles PTP des caméras numériques ne sont pas pris en charge. ●● Ne retirez pas le périphérique USB lorsque les fichiers sont en cours de transfert. ●● Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne peuvent pas être lus. ●● Les disques durs externes ne sont pas pris en charge. ●● Les téléphones mobiles ne sont pas pris en charge. ●● Liste de compatibilités: Format Codec Débit D'échantillonnage Débit binaire MPEG 1 Couche 2 L'utilisateur doit connaître les points suivants : *.mp3 ●● Si le nom de fichier d'un fichier ou d'un dossier sur un périphérique USB dépasse 10 caractères, il ne s'affiche pas sur l’écran du Soundbar. MPEG 1 Couche 3 80kbps~320kbps ●● Ce produit peut ne pas être compatible avec certains types de support de stockage USB. *.wma ●● Les systèmes de fichiers FAT16 et FAT32 sont pris en charge. MSAudio1 56kbps~128kbps -- Le système de fichiers NTFS n’est pas pris en charge. *.aac AAC-LC HE-AAC ●● Connectez un périphérique USB directement au port USB du produit. Dans le cas contraire, vous pouvez rencontrer un problème de compatibilité USB. 48kbps~320kbps 128kbps~192kbps 48kbps~64kbps jusqu'à 3 000 kbps 50kbps~500kbps jusqu'à 3 000 kbps FONCTIONS

MISE À JOUR LOGICIELLE

FRA Samsung peut proposer à l’avenir des mises à jour pour le micrologiciel du système de la Soundbar. Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB, contenant la mise à jour du micrologiciel, au port USB de votre Soundbar. Notez qu'en présence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périphérique USB et les utiliser pour mettre à jour le micrologiciel l'un après l'autre. Veuillez visiter le site Web Samsung.com ou contacter le centre d’assistance téléphonique de Samsung pour recevoir de plus amples informations concernant le téléchargement des fichiers de mise à jour. ●● Le produit dispose de la fonction DUAL BOOT (DOUBLE AMORÇAGE). Si la mise à jour du micrologiciel échoue, vous pouvez réessayer de le mettre à jour.

●● Insérez un périphérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l’unité principale. ●● La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par la barre audio dans le périphérique de stockage USB. ●● Ne débranchez pas l’alimentation ni ne retirez pas le périphérique USB alors que les mises à jour sont en cours d’application. L’unité principale s’éteint automatiquement une fois que la mise à jour du micrologiciel est terminée. ●● Après réinitialisation, tous les paramètres sont réinitialisés sur leurs valeurs par défaut. Nous vous recommandons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves. Si la connexion au caisson de graves n'est pas établie automatiquement après avoir réinitialisé, reportez-vous à la page 13. En cas d’échec de la mise à jour du micrologiciel, nous vous recommandons de convertir le périphérique USB au format FAT16 et de réessayer la mise à jour. ●● Une fois la mise à jour du logiciel terminée, éteignez l'appareil puis appuyez sur le bouton ( p ) de la télécommande pendant plus de 5 secondes. "INIT" apparaît à l'écran et l'unité est éteinte. La mise à jour est terminée. ●● Ne formatez pas la clé USB au format NTFS. Le Soundbar ne prend pas en charge le système de fichiers NTFS. ●● Tout dépendant du fabricant, le USB pourrait ne pas être compatible. TÉPANNAGE TÉPANNAGE Avant de contacter l'assistance, veuillez lire ce qui suit. L'ensemble ne s'allume pas.

• Le cordon d'alimentation est-il branché dans la prise? ¼¼Branchez la fiche d'alimentation électrique dans la prise murale. La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.
• L'air est-il chargé en électricité statique? ¼¼Débranchez la fiche d'alimentation électrique et rebranchez-la. Aucun son n'est émis.
• La fonction Mute est-elle activée? ¼¼Appuyez sur la touche Mute pour annuler cette fonction.

• Le volume est-il réglé au minimum? ¼¼Permet de régler le Volume. La télécommande ne fonctionne pas.
• Les piles sont-elles usées? ¼¼Remplacez-les.

• La distance entre la télécommande et l'unité principale est-elle trop importante ? ¼¼Rapprochez-vous de l’appareil. La fonction TV SoundConnect (appariement du téléviseur) a échoué.
• Votre téléviseur prend-il en charge TV SoundConnect? ¼¼TV SoundConnect est pris en charge par certains téléviseurs Samsung commercialisés après 2012. Vérifiez si votre téléviseur prend en charge TV SoundConnect.

• La version du micrologiciel du téléviseur est-elle la plus récente? ¼¼Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente.

• Une erreur s’est-elle produite lors de la connexion? ¼¼Contactez le centre d'appels Samsung.

• Réinitialisez le MODE TV et connectez à nouveau. ¼¼Appuyez et maintenez le bouton +# pendant 5 secondes pour réinitialiser la connexion TV SoundConnect. La DEL rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.
• Votre caisson de graves peut ne pas être connecté au corps principal de l'appareil. ¼¼Essayez de reconnecter votre caisson de graves. (Reportez-vous en page 13) Le caisson de graves bourdonne et vibre sensiblement.
• Essayez d'ajuster les vibrations de votre caisson de graves. ¼¼Appuyez sur le bouton WOOFER de votre télécommande pour ajuster sa valeur (entre SW-12 et SW+6).

ANNEXE ANNEXE Nom du modèle FRA 5 V/0,5 A Unité principale 1,62 kg Caisson de basses 4,6 kg Unité principale 957,5 x 59,5 x 66,5 mm Caisson de basses 179 x 361 x 299,5 mm Plage de températures en fonctionnement de +5 à +35 °C Plage d'humidité en fonctionnement de 10 à 75 % Puissance de sortie nominale Unité principale Caisson de basses Rapport signal/bruit (entrée analogique) 65 dB Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l'aide des directives AES (Audio Engineering Society).

Caractéristiques nominales -- Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. -- Le poids et les dimensions sont approximatifs. -- Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil. aa Avis de licence libre -- Pour obtenir plus d’informations sur les sources libres utilisées dans ce produit, veuillez visiter notre site Web: http://opensource.samsung.com -- Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse (oss.request@samsung.com). Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC. La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Support (Assistance) > Search Product Support (Recherche assistance produit) et saisissez le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.

Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. Country [Elimination des batteries de ce produit] Country Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques & électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) (Applicable aux pays disposant de systèmes de collecte séparés) Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. (Soporte-tornillo 1: 2EA) (Soporte-tornillo 2: 2EA)
