MANUALE UTENTE HW-J450 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

INFORMAZIONI SULLA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Questo simbolo indica la presenza, all'interno del prodotto, di tensioni pericolose che costituiscono un potenziale rischio di scosse elettriche. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE. Questo simbolo indica istruzioni di particolare importanza per il prodotto. AVVERTENZA: Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE : PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile. ATTENZIONE

• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
• Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

INFORMAZIONI SULLA SICUREZZA

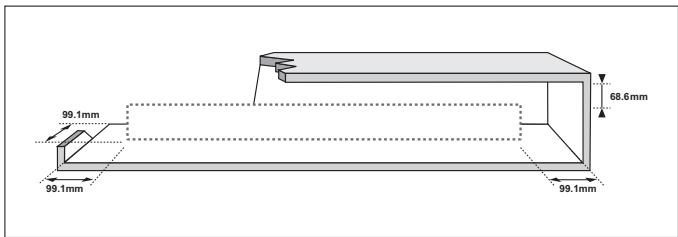

99.1mm 99.1mm 99.1mm Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle insieme ai comuni rifiuti domestici. Un'avvertenza: le batterie (pacco batterie o batterie installate) non devono essere esposte a eccessivo calore, come luce del sole, fuoco o simili. Non cortocircuitare, smontare o surriscaldare le batterie. Se la batteria non viene sostituita correttamente, vi è il rischio di esplosione. Sostituire solo con batterie dello stesso tipo o di tipo equivalente.

Norme per la sicurezza

REMOTE TV SoundConnect USB Aggiornamento del software 24 RISOLUZIONE DEI Prima di leggere il manuale utente Accessori forniti PROBLEMI DESCRIZIONI 25 APPENDICE Pannello superiore/anteriore

Lato Posteriore Specifiche TELECOMANDO Pulsanti e funzioni del telecomando 11 COLLEGAMENTI

Instalazione del suporto per montaggio a parete ●● Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto. Smontaggio del supporto per montaggio a parete Installazione della staffa senza fare riferimento alla Guida all'installazione a parete ●● È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente). Collegamento del subwoofer wireless Connessione di un dispositivo esterno con un cavo HDMI Connessione di un dispositivo esterno con un cavo Audio (analogico) o Ottico (digitale) ●● L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

Osservare le seguenti indicazioni prima di leggere il manuale utente. ++Icone utilizzate nel manuale Icona Indicazione Attenzione Nota Definizione Indica una situazione in cui una funzione non è attiva o in cui è possibile che le impostazioni vengano cancellate. Indica un suggerimento o un'istruzione nella pagina che aiutano a comprendere il funzionamento dell'unità. ++Istruzioni di sicurezza e risoluzione dei problemi

1) Leggere attentamente le istruzioni relative alla sicurezza prima di utilizzare questo prodotto. (Vedere pagina 3)

2) Se si verifica un problema, consultare la sezione relativa alla risoluzione dei problemi. (Vedere pagina 24)

++Copyright ©2015 Samsung Electronics Co.,Ltd. Tutti i diritti riservati; è vietata la riproduzione di una parte o dell'intero manuale utente senza l'autorizzazione scritta di Samsung Electronics Co., Ltd ACCESSORI FORNITI Controllare gli accessori forniti indicati di seguito. (Staffa per montaggio a parete sinistra: 1EA) Telecomando / Batteria al litio (3V : CR2032) Manuale Utente (Staffa per montaggio a parete destra: 1EA) Staffa per montaggio a parete (Rondella di fissaggio1: 2EA) (Rondella di fissaggio2: 2EA) Guida per il montaggio a parete Rondella di fissaggio Cavo di alimentazione: 2EA Alimentatore CC Cavo ottico Cavo USB ●● L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra. ●● Utilizzare il cavo USB dedicato per collegare i dispositivi USB esterni all'unità.

DESCRIZIONI DESCRIZIONI ITA

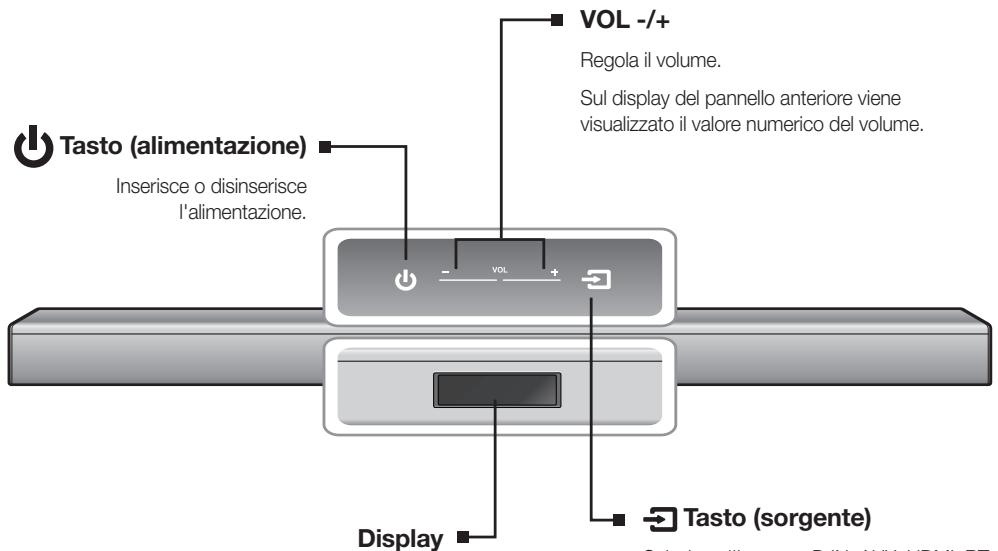

PANNELLO SUPERIORE/ANTERIORE

VOL -/+ Regola il volume. Sul display del pannello anteriore viene visualizzato il valore numerico del volume. Tasto (alimentazione) Inserisce o disinserisce l'alimentazione. Tasto (sorgente) Display Seleziona l'ingresso D.IN, AUX, HDMI, BT, TV, USB. ●● Con l'unità accesa, premendo il tasto ) per più di 3 secondi, questo viene convertito nel tasto MUTE. Per annullare l'impostazione del tasto come MUTE, premere di nuovo il ) per più di 3 secondi. tasto ( Visualizza il modo corrente. ●● Se il prodotto o il telecomando non generano input per 25 secondi, lo schermo diventa automaticamente più scuro. ●● Quando si accende l'unità vi è un ritardo di 4, 5 secondi prima che venga riprodotto il suono. ●● Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il televisore.

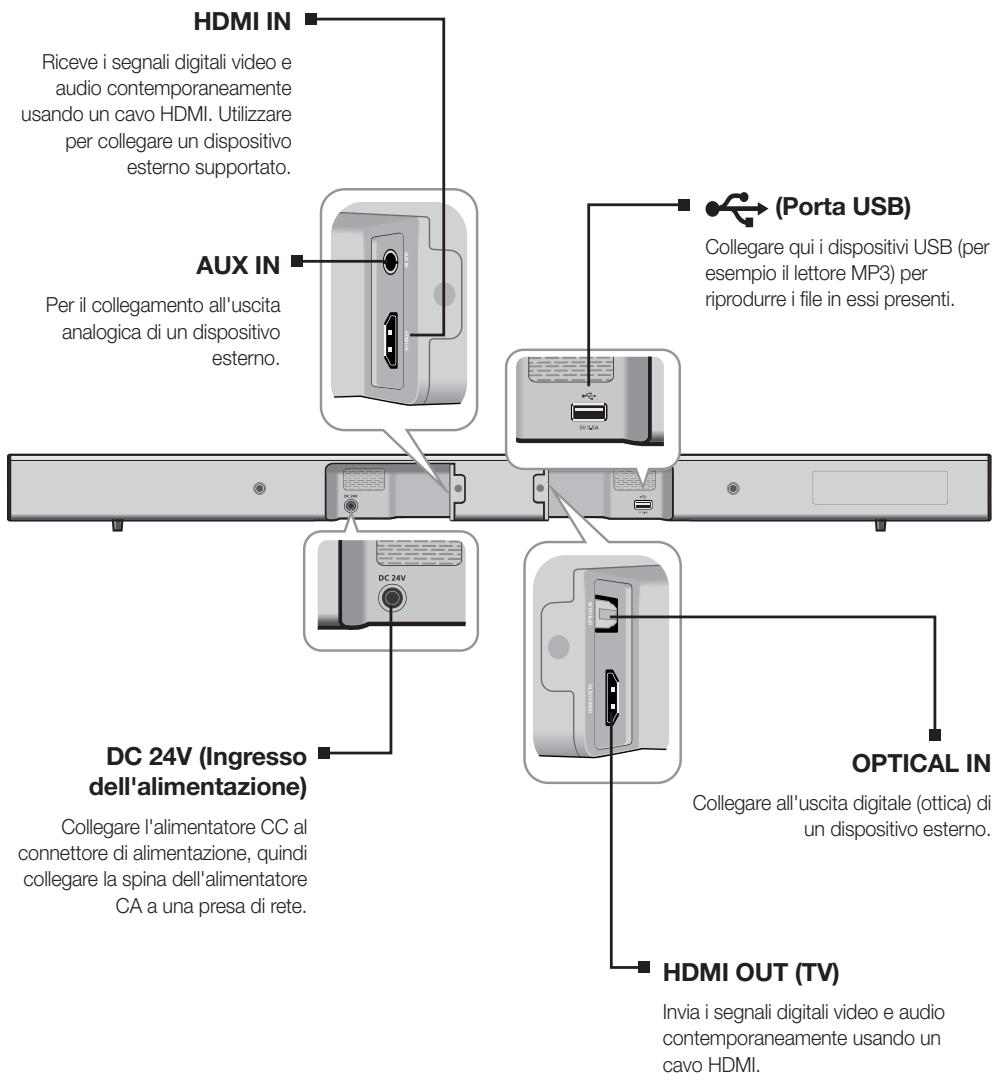

DESCRIZIONI LATO POSTERIORE HDMI IN Riceve i segnali digitali video e audio contemporaneamente usando un cavo HDMI. Utilizzare per collegare un dispositivo esterno supportato. HDMI OUT(TV) OPTICAL IN HDMI IN Per il collegamento all'uscita analogica di un dispositivo esterno. AUX IN AUX IN (Porta USB) Collegare qui i dispositivi USB (per esempio il lettore MP3) per riprodurre i file in essi presenti. DC 24V (Ingresso dell'alimentazione) OPTICAL IN Collegare all'uscita digitale (ottica) di un dispositivo esterno. Collegare l'alimentatore CC al connettore di alimentazione, quindi collegare la spina dell'alimentatore CA a una presa di rete. HDMI OUT (TV) Invia i segnali digitali video e audio contemporaneamente usando un cavo HDMI. ●● Tenere l'alimentatore CA dalla spina quando lo si scollega dalla presa di rete. Non tirare il cavo. ●● Non collegare questa unità o altri componenti all'uscita CA finché non sono stati collegati tutti i componenti.

TELECOMANDO TELECOMANDO SOURCE Per selezionare una sorgente collegata al Soundbar. MUTE Premendo questo tasto è possibile azzerare il volume. Premerlo di nuovo per riportare l'audio al livello precedente. REPEAT È possibile impostare la funzione REPEAT durante la riproduzione di un brano di musica da un dispositivo USB. OFF-REPEAT : Annulla la riproduzione ripetuta. TRACK-REPEAT : Per riprodurre ripetutamente una traccia. ALL-REPEAT : Per riprodurre ripetutamente tutte le tracce. RANDOM-REPEAT : Riproduce le tracce in ordine casuale. (Una traccia già riprodotta può essere riprodotta nuovamente). Avanzamento: Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il tasto ] viene selezionato il file successivo. SOUND CONTROL (COMANDO AUDIO) (* Utilizzare i tasti [,] per regolare il livello). Per selezionare TREBLE (ALTI), BASS (BASSI) o AUDIO SYNC (SINCRONIA AUDIO). Quindi utilizzare i tasti [,] per regolare il volume degli alti e dei bassi da -6 a +6. Se la soundbar viene collegata a una TV digitale e sembra che le immagini non siano sincronizzate con l'audio, premere il tasto SOUND CONTROL (COMANDO AUDIO) per sincronizzare l'audio con il video. Utilizzare i tasti [,] per impostare un ritardo dell'audio compreso tra 0 ms e 300 ms. In modo USB, modo TV e modo BT, la funzione Sincronia audio potrebbe non funzionare. Tenere premuto il tasto SOUND CONTROL (COMANDO AUDIO) per circa 5 secondi per regolare l'audio di ogni banda di frequenza. È possibile selezionare 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz e 10KHz e ogni opzione può essere regolata su un'impostazione compresa tra -6 e +6. AUTO POWER Auto Power Link: sincronizza la soundbar con una sorgente ottica collegata attraverso il jack ottico in modo che si accenda automaticamente quando si accende la TV. (Auto Power Link: imp. predef. OFF, ON-Anynet+ / OFF-POWER LINK o OFF-Anynet+ / ON-POWER LINK ). La funzione Anynet+ permette di controllare la soundbar con il telecomando da una TV Samsung compatibile Anynet+. La soundbar deve essere collegata alla TV attraverso un cavo HDMI.

• Anynet+:premere il tasto AUTO POWER per attivare o disattivare la funzione Anynet+. WOOFER (WOOFER) (* Utilizzare il tasto [,] per regolare il volume). Permette di controllare il volume del woofer. Premere il tasto [,] per aumentare o ridurre il volume del subwoofer. È possibile selezionare tra ( -12, -6, -5, -4, -3, -2, -1, 0, +1, +2, +3, +4, +5, +6). ●● Soundbar è un nome proprietario di Samsung. ●● Accendere la TV utilizzando il telecomando.

PULSANTI E FUNZIONI DEL TELECOMANDO

TELECOMANDO POWER Accende e spegne l'unità Soundbar. VOLUME Regola il volume dell'unità. Riproduzione/Pausa Premere il tasto +# per mettere in pausa temporaneamente la riproduzione del file. Premere nuovamente il tasto +# per riprodurre il file selezionato. Riavvolgimento Se sul dispositivo che si sta riproducendo sono presenti più file, premendo il tasto [ viene selezionato il file precedente. SOUND EFFECT È possibile selezionare diversi modi audio - STANDARD (STANDARD), MUSIC (MUSICA), VOICE (VOCE), SPORTS (SPORT), CINEMA (CINEMA) e NIGHT MODE (MODO NOTTE) - a seconda del tipo di sorgente da riprodurre. Premere SOUND EFFECT sul telecomando. Selezionare il modo STANDARD per ascoltare l'audio originale.

• Modo Notte Questa funzione regola e stabilizza il livello del volume per evitare un cambio improvviso quando si cambia canale o si passa a un'altra scena. Bluetooth POWER Premere il tasto Bluetooth POWER sul telecomando per attivare e disattivare la funzione Bluetooth POWER on Per i dettagli, vedere le pagine 19 e 21. SOUND Premere il tasto SOUND del telecomando per aggiungere profondità e ampiezza al suono. Premere SOUND sul telecomando. Ogni volta che si preme questo tasto, la selezione cambia nella sequenza indicata di seguito : ON-SURROUND SOUND OFF-SURROUND SOUND ++Inserimento delle batterie nel telecomando

1. Utilizzare una moneta adatta

per girare il coperchio della batteria del telecomando in senso antiorario e rimuoverlo come indicato nella figura in alto.

2. Inserire una batteria al litio da 3V.

Inserire la batteria tenendo il polo positivo (+) rivolto verso l'alto Rimettere il coperchio alla batteria e allineare i segni '' l'uno accanto all'altro come indicato nella figura in alto.

3. Utilizzare una moneta adatta

per girare il coperchio della batteria del telecomando in senso orario fino a battuta e fissarlo in sede. COLLEGAMENTI COLLEGAMENTI È possibile utilizzare la staffa per montaggio a parete per montare questa unità sulla parete. ++Precauzioni per l'installazione ●● Installare esclusivamente su una parete verticale. ●● Per l'installazione, evitare luoghi con temperature o tassi di umidità elevati; in caso contrario la parete non può sostenere il peso dell'unità. ●● Verificare la resistenza della parete. Se la parete non è sufficientemente robusta per sostenere l'unità, rinforzarla o installare l'unità su un'altra parete in grado di sopportarne il peso. 5 cm o più ●● Acquistare e utilizzare viti di fissaggio o sistemi di ancoraggio adeguati al tipo di parete (cartongesso, acciaio, legno, ecc.). Se possibile, fissare le viti di supporto al telaio della parete. ●● Acquistare le viti di fissaggio a parete in base al tipo e allo spessore della parete su cui si intende installare la Soundbar. -- Diametro : M5 -- Lunghezza : L 35 mm o superiore ●● Collegare i cavi tra l'unità e i dispositivi esterni prima di installarla a parete. ●● Assicurarsi che l'unità sia spenta e scollegata prima di effettuare l'installazione. Vi è il rischio di scosse elettriche.

1. Posizionare la guida per l'installazione contro la superficie della

• La guida per l'installazione deve essere parallela alla parete.
• Installare almeno 5 cm sotto la TV , se la TV è montata sulla parete.

2. Contrassegnare con un pennarello sulla parete la posizione in cui

verranno inserite le viti, quindi rimuovere la guida per l'installazione.

3. Fissare i supporti per montaggio a parete e le viti nelle posizioni

• I supporti sinistri e destri hanno diverse forme.

4. Fissare le due viti del supporto in corrispondenza dei fori sulla

parte posteriore del corpo principale della Soundbar, una a sinistra e una a destra.

5. Inserire il cavo USB sul retro della Soundbar prima di installarla a

parete. Utilizzo della soundbar con la staffa per il montaggio a parete [montaggio a parete della soundbar]

6. Posizionare le viti del supporto sulla parte posteriore della Soundbar nelle scanalature del supporto per montaggio

a parete. Per un'installazione sicura, accertarsi di spingere le viti del supporto lungo tutto il percorso fino in fondo alle scanalature.

ITA INSTALAZIONE DEL SUPORTO PER MONTAGGIO A PARETE COLLEGAMENTI SMONTAGGIO DEL SUPPORTO PER MONTAGGIO A PARETE

1. Tirare la soundbar verso l'alto come mostrato nella figura per

staccarla dal supporto per montaggio a parete. Utilizzo della soundbar con la staffa per il montaggio a parete [distacco della soundbar dalla staffa per il montaggio a parete] ●● Non aggrapparsi all'unità installata ed evitare di sottoporla ad urti o di farla cadere. ●● Fissare saldamente l'unità alla parete in modo che non cada. Cadendo, potrebbe provocare lesioni o danneggiarsi. ●● Quando l'unità viene installata su una parete, assicurarsi che i cavi di connessione non possano essere tirati da bambini, rischiando di farla cadere. ●● Per garantire prestazioni ottimali nell'installazione a parete, installare il sistema di diffusori almeno 5 cm sotto la TV , se la TV è montato sulla parete. ●● Per motivi di sicurezza, se si non monta l'unità a parete, installarla su una superficie stabile e in piano da cui sia improbabile che cada.

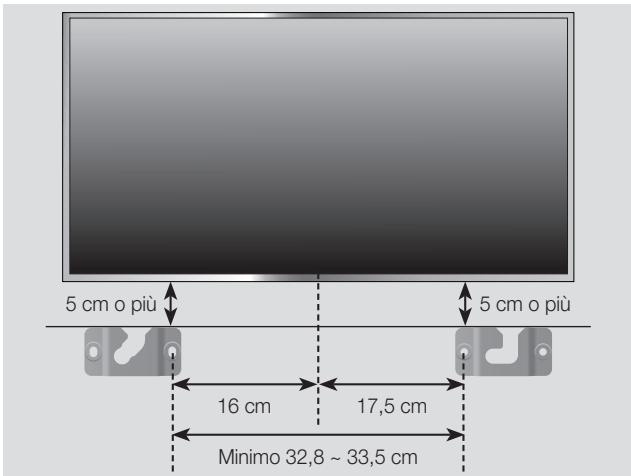

INSTALLAZIONE DELLA STAFFA SENZA FARE RIFERIMENTO

ALLA GUIDA ALL'INSTALLAZIONE A PARETE

5 cm o più 5 cm o più 16 cm 17,5 cm Minimo 32,8 ~ 33,5 cm

1. Posizionare la "Staffa per montaggio a parete sinistra" sulla parete desiderata tenendola parallela al pavimento

come mostrato qui sopra; inserire una vite nel foro all'estremità destra e bloccarla.

2. Posizionare la "Staffa per montaggio a parete destra" sulla parete desiderata tenendola parallela al pavimento

come mostrato qui sopra; inserire una vite nel foro all'estremità sinistra e bloccarla.

• Se le Staffa per montaggio a parete sinistra/destra devono essere montate sotto la TV, controllare le posizioni dei fori di fissaggio nei passi 1 e 2 in modo che siano correttamente allineati rispetto al centro del fondo della TV

3. Inserire le viti nei fori rimanenti e bloccarle.

1. Inserire i cavi di alimentazione dell'unità principale e del subwoofer in una presa di corrente.

2. Premere il tasto ID SET sul retro del subwoofer con un piccolo oggetto appuntito per 5 secondi.

• La spia STANDBY si spegne e la spia LINK (LED blu) lampeggia.

3. Quando l'unità principale è spenta (in modo STANDBY), tenere premuto MUTE (

5 secondi. ) sul telecomando per

4. Sul display della Soundbar viene visualizzato il messaggio ID SET.

5. Per eseguire il collegamento, accendere l'unità principale mentre il LED blu del subwoofer lampeggia.

• A questo punto l'unità principale e il subwoofer dovrebbero essere collegati.
• La spia di collegamento (LED blu) sul subwoofer deve essere accesa.
• Se la spia Link blu non è fissa, il processo di collegamento non è riuscito. Spegnere l'unità principale e ripetere la procedura dal passo 2.
• È possibile ottenere un suono migliore dal subwoofer wireless selezionando l'effetto sonoro. (Vedere pagina 10)

ITA L'ID di collegamento del subwoofer è preimpostato dal produttore; l'unità principale e il subwoofer si collegano automaticamente (in modo wireless) quando vengono accesi. Se la spia di Link ( ) non si accende quando l'unità principale e il subwoofer vengono attivati, impostare l'ID seguendo la procedura in basso. COLLEGAMENTI ●● Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione. ●● Se l'unità principale viene spenta, il subwoofer wireless passa al modo standby e il LED STANDBY sul lato superiore si accende 30 secondi dopo che la spia LINK (LED blu) ha iniziato a lampeggiare. ●● Se vicino alla Soundbar si utilizza un dispositivo che utilizza la stessa frequenza (2,4GHz) della Soundbar, l'interferenza può provocare un'interruzione del suono. ●● La distanza di trasmissione delle onde radio è di circa 10 m, ma può variare a seconda dell'ambiente di utilizzo. In presenza di una parete in cemento armato oppure metallica fra l’unità principale e il modulo ricevitore wireless, il sistema potrebbe non funzionare in quanto l’onda radio non è in grado di penetrare il metallo. ●● Se l'unità principale non riesce a stabilire la connessione wireless, seguire i passi 1-5 per ripristinare la connessione tra l'unità principale e il subwoofer wireless. ●● L'antenna ricevente wireless è integrata nel subwoofer wireless. Tenere l'unità lontana da acqua o umidità. ●● Per garantire prestazioni di ascolto ottimali, assicurarsi che l'area attorno al subwoofer wireless sia libera da ostruzioni.

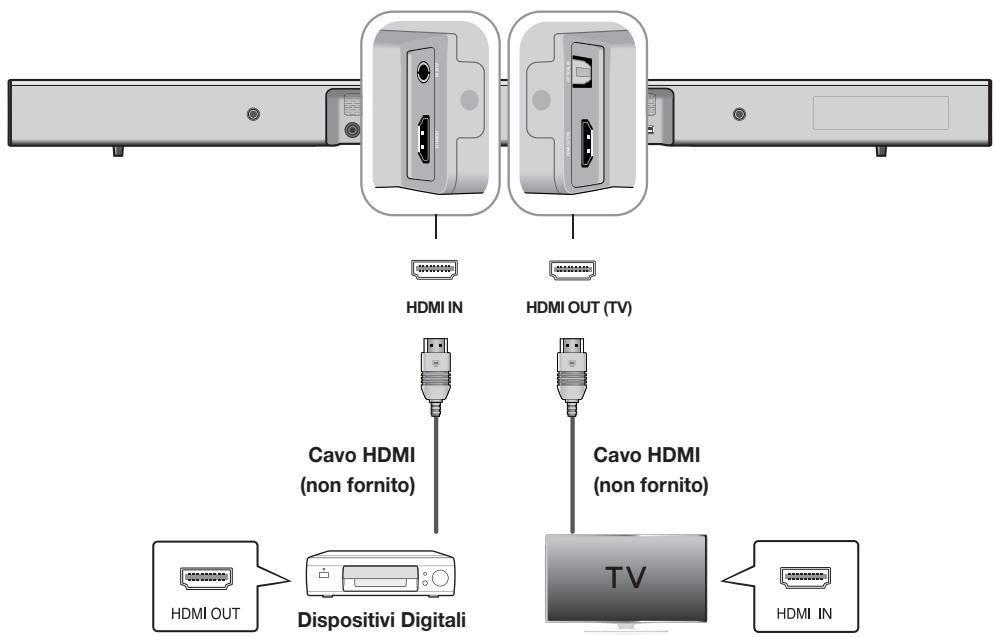

COLLEGAMENTI CONNESSIONE DI UN DISPOSITIVO ESTERNO CON UN CAVO HDMI OPTICAL IN AUX IN HDMI OUT(TV) HDMI IN HDMI IN HDMI OUT (TV) Cavo HDMI (non fornito) Cavo HDMI (non fornito) Dispositivi Digitali HDMI IN ARC (HDMI OUT) Collegare un cavo HDMI (non fornito) tra il connettore HDMI IN sulla parte posteriore del prodotto e il connettore HDMI OUT dei dispositivi digitali. La funzione ARC consente l'emissione dell'audio digitale attraverso la porta HDMI OUT (ARC). Può essere abilitata solo se il Soundbar è collegato ad una TV che supporta la funzione ARC quindi, HDMI OUT (TV) ●● Anynet+ deve essere attivato. ●● Questa funzione non è disponibile se il cavo HDMI non supporta ARC. Collegare un cavo HDMI (non fornito) tra il connettore HDMI OUT (TV) sulla parte posteriore del prodotto e il connettore HDMI IN della TV. ●● HDMI è un'interfaccia che consente la trasmissione di dati audio e video digitali usando un solo connettore.

ITA HDMI è un'interfaccia standard digitale per eseguire il collegamento a dispositivi quali televisori, proiettori, lettori DVD, lettori Blu-ray, set-top box e altro. Poiché l'HDMI trasmette un segnale digitale di massima qualità, si ottiene una qualità audio e video di livello superiore, pari a quella creata in origine nella sorgente digitale. COLLEGAMENTI CONNESSIONE DI UN DISPOSITIVO ESTERNO CON UN CAVO AUDIO (ANALOGICO) O OTTICO (DIGITALE) AUX IN OPTICAL IN L'unità è dotata di jack digitale ottico e jack analogico audio, offrendo due possibilità di collegamento al televisore. HDMI OUT(TV) HDMI IN OPTICAL IN AUX IN AUDIO OUT OPTICAL OUT Cavo Audio (non fornito) Cavo Ottico (fornito) AUX IN Lettore BD/DVD/ Set-top box/ Console giochi ●● Non collegare il cavo di alimentazione di questo prodotto o del televisore alla presa di corrente finché non sono stati collegati tutti i componenti. ●● Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione. Collegare AUX IN (Audio) dell'unità principale all'uscita AUDIO OUT della TV o del dispositivo sorgente. Cambiare la funzione in AUX.

OPTICAL IN Collegare l'uscita OPTICAL IN (Audio) sull'unità principale all'uscita OPTICAL OUT della TV o del dispositivo sorgente. Cambiare la funzione in D.IN.

FUNZIONI FUNZIONI ITA

Premere il tasto ( ) sul pannello superiore dell'unità principale o il tasto selezionare il modo desiderato. Modo di ingresso Ingresso ottico digitale Ingresso AUX Ingresso HDMI Modo BLUETOOTH TV SoundConnect Modo USB (SOURCE) del telecomando per L'unità si spegne automaticamente nei seguenti casi: Display ●● Modo D.IN/HDMI/BT/TV/USB D.IN -- In assenza di segnale audio per 25 minuti. AUX ●● Modo AUX HDMI -- Se il cavo Aux non è collegato per 25 minuti.

-- In modo Spegnimento automatico On, se non vengono azionati dei TASTI per 8 ore con cavo AUX collegato.

USB -- Per attivare/disattivare la funzione di spegnimento automatico, tenere premuto il tasto p per 5 secondi. Sul display viene visualizzato OFF/ON-AUTO POWER DOWN. ARC (HDMI OUT) ARC (Audio Return Channel) trasferisce il segnale audio digitale alla porta HDMI OUT (ARC). Cavo HDMI (non fornito)

1. Collegare la TV che supporta la funzione ARC alla soundbar con un cavo HDMI.

2. Accendere la TV e attivare la funzione Anynet+ della soundbar.

3. Premere il tasto (

) sul pannello superiore dell'unità principale o il tasto selezionare il modo D.IN. (SOURCE) del telecomando per ●● Se il cavo HDMI non supporta la funzione ARC, questa potrebbe non funzionare correttamente. ●● Per disattivare la funzione ARC, disattivare Anynet+.

FUNZIONI BLUETOOTH È possibile collegare un dispositivo Bluetooth al Soundbar per ascoltare musica con audio stereo di alta qualità, tutto senza fili! ++Per collegare l'Soundbar a un dispositivo Bluetooth Verificare che il dispositivo Bluetooth supporti la funzione di auricolare stereo compatibile con Bluetooth. Collegare Dispositivo Bluetooth

1. Premere il tasto (

) sul pannello superiore dell'unità principale o il tasto (SOURCE) del telecomando per selezionare il modo BT. ●● Se, al collegamento di un dispositivo Bluetooth, viene richiesto il codice PIN, inserire <0000>. ●● È possibile collegare un solo dispositivo Bluetooth per volta. ●● La connessione Bluetooth viene terminata quando il Soundbar viene disattivato. ●● È possibile che il Soundbar non sia in grado di eseguire la ricerca Bluetooth o di effettuare la connessione correttamente nei seguenti casi: -- In presenza di un forte campo elettrico attorno all'Soundbar. -- Se vi sono più dispositivi Bluetooth collegati contemporaneamente all'Soundbar. -- Se il dispositivo Bluetooth è spento, non è presente o è difettoso. -- Tenere presente che tutti i dispositivi come forni a microonde, adattatori LAN wireless, luci a fluorescenza e fornelli a gas utilizzano la stessa gamma di frequenza del dispositivo Bluetooth, con possibili interferenze elettriche. ●● Il Soundbar supporta i dati SBC (44,1kHz, 48kHz). ●● Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV). ●● Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free). ●● Una volta collegato il dispositivo, selezionando nell'elenco "[Samsung] Soundbar J-Series" in modo D.IN/AUX/ HDMI/USB, si passa automaticamente al modo BT.

• Sul display anteriore della Soundbar viene visualizzato BT READY.

2. Selezionare il menu Bluetooth sul dispositivo

Bluetooth da collegare. (Vedere il manuale utente del dispositivo Bluetooth)

3. Selezionare il menu dell'auricolare stereo sul

dispositivo Bluetooth.

• Viene visualizzato un elenco dei dispositivi scanditi.

4. Selezionare "[Samsung] Soundbar J-Series"

• Quando il Soundbar è collegato al dispositivo, sul display frontale viene visualizzato [nome del dispositivo Bluetooth] BT.
• Il nome del dispositivo può essere visualizzato soltanto in inglese. Se il nome non è in inglese viene visualizzato un underscore " _ ".

• Se il dispositivo Bluetooth non riesce a stabilire il collegamento con l'Soundbar, eliminare il precedente "[Samsung] Soundbar J-Series" trovato dal dispositivo Bluetooth e cercare nuovamente l'Soundbar.

5. Riprodurre la musica sul dispositivo collegato.

• È possibile ascoltare la musica riprodotta sul dispositivo Bluetooth collegato attraverso il sistema Soundbar.
• Nel modo BT, le funzioni Play/Pause/Next/Prev non sono disponibili. Queste funzioni sono tuttavia disponibili nei dispositivi Bluetooth che supportano AVRCP.

FUNZIONI ++Bluetooth POWER on (Bluetooth POWER) Quando la funzione Bluetooth Power On è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

2. Sul display della soundbar viene visualizzato "ON-BLUETOOTH POWER".

●● Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta). ●● Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza [BT READY]. ●● In modo TV SoundConnect, il Soundbar non può essere collegato a un altro dispositivo Bluetooth. ++Per scollegare il dispositivo Bluetooth dal l'Soundbar È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth. ●● L'Soundbar viene scollegato. ●● Quando l'Soundbar è scollegato dal dispositivo Bluetooth, l'Soundbar visualizza BT DISCONNECTED sul display frontale. ++Per scollegare l'Soundbar dal dispositivo Bluetooth Premere il tasto (SOURCE) del telecomando o il tasto ( BT a un altro modo o per spegnere il Soundbar. ) sul pannello superiore del prodotto per passare da ●● Il dispositivo Bluetooth collegato deve attendere un certo tempo for ottenere una risposta dall'Soundbar prima di terminare la connessione. (Il tempo necessario a scollegarsi può differire a seconda del dispositivo Bluetooth) ●● In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo Bluetooth supera 5 m. ●● L'Soundbar si spegne automaticamente dopo 25 minuti in modo Ready. Ulteriori informazioni sul Bluetooth Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio. ●● Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se: -- Una parte del corpo è a contatto con il sistema di ricezione/di trasmissione del dispositivo Bluetooth o dell'Soundbar. -- È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio. -- È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless. ●● Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata. ●● Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe. ●● In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente. ●● Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato. ●● Questo dispositivo wireless può provocare interferenze elettriche durante il funzionamento.

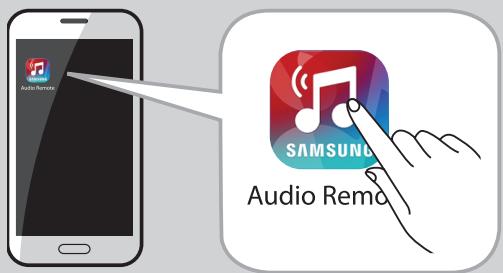

Installazione della app Samsung Audio Remote Per comandare il prodotto con il dispositivo smart attraverso la app Samsung Audio Remote, scaricare la app Samsung Audio Remote accedendo allo store di Google Play. Accesso alla app Samsung Audio Remote Dopo aver installato la app Samsung Audio Remote, seguire le istruzioni al suo interno. ●● La funzione della APP supporta solo i telefoni cellulari Android con sistema operativo Android 3.0 o versione successiva.

FUNZIONI TV SOUNDCONNECT ++Collegamento di una TV al Soundbar Collegare ●● Se la distanza tra la TV e il Soundbar supera 5 m, è possibile che la connessione non sia stabile o che l'audio proceda a scatti. In questo caso, riposizionare la TV o il Soundbar in modo che si trovino entro il raggio d'azione, quindi ristabilire la connessione TV SoundConnect.

1. Accendere la TV e il Soundbar.

• Attivare il menu della TV.
• Passare alle impostazioni del diffusore nella scheda "Audio".
• Impostare il menu "Aggiungi nuovo dispositivo" su "On".

2. Premere il tasto (

) sul pannello superiore dell'unità principale o il tasto (SOURCE) del telecomando per selezionare il modo TV. ●● Raggio d’azione di TV SoundConnect -- Raggio di connessione raccomandato: entro 50 cm

3. Sulla TV viene visualizzato un messaggio in cui si

chiede se attivare la funzione TV SoundConnect. Sullo schermo della TV viene visualizzata la scritta "[Samsung] Soundbar". -- Raggio d'azione raccomandato: entro 5 m

4. Selezionare <Yes> per collegare la TV e la soundbar

utilizzando il telecomando della TV. ●● Se sul Soundbar si passa dal modo TV a un altro modo, TV SoundConnect viene terminato automaticamente. ●● Per collegare il Soundbar a un'altra TV, la connessione esistente deve essere terminata. ●● Terminare la connessione alla TV esistente, quindi premere il tasto +# del telecomando per 5 secondi per collegarsi a un'altra TV. ●● La funzione TV SoundConnect (SoundShare) è supportata da alcune TV Samsung commercializzate a partire dal 2012. Controllare se la TV supporta la funzione TV SoundConnect (SoundShare) prima di cominciare. (Per ulteriori informazioni, vedere il manuale utente della TV). ●● Se la TV Samsung è stata commercializzata prima del 2014, controllare il menu delle impostazioni SoundShare. ●● I tasti Play/Pause, Next, Prev non funzionano in modo TV SoundConnect. ++Utilizzo della funzione Bluetooth POWER On La funzione Bluetooth POWER On è disponibile dopo aver collegato correttamente la soundbar a una TV compatibile con Bluetooth tramite TV SoundConnect. Quando la funzione Bluetooth POWER On è attivata, accendendo o spegnendo la TV collegata, si accende o si spegne anche la soundbar.

1. Collegare la TV alla soundbar utilizzando la funzione

2. Premere i tasti Bluetooth POWER del Soundbar e

del telecomando. Sul display del Soundbar viene visualizzato "ON/OFF-BLUETOOTH POWER".

• ON-BLUETOOTH POWER: Il Soundbar si accende e si spegne quando si accende o si spegne la TV.
• OFF-BLUETOOTH POWER : Il Soundbar si spegne soltanto quando si spegne la TV. ●● Questa funzione è supportata solo da alcune TV Samsung commercializzate a partire dal

ITA È possibile ascoltare l'audio della TV attraverso il Soundbar collegandolo a una TV Samsung che supporta la funzione TV SoundConnect. FUNZIONI USB È possibile riprodurre i file musicali memorizzati su dispositivi di memorizzazione USB attraverso la Soundbar. Display Porta USB

1. Collegare il dispositivo USB alla porta USB del

2. Premere il tasto (

) sul pannello superiore dell'unità principale o il tasto (SOURCE) del telecomando per selezionare il modo USB.

3. Sul display viene visualizzato USB.

• Il collegamento del Soundbar al dispositivo USB è completato.
• Si spegne automaticamente (Spegnimento automatico disattivato) se per più di 25 minuti non viene collegato nessun dispositivo USB. ++Prima di collegare un dispositivo USB ●● Non collegare più dispositivi di memorizzazione al prodotto attraverso un lettore multischede. Potrebbe non funzionare correttamente. ●● I protocolli PTP per videocamere digitali non sono supportati. ●● Non rimuovere il dispositivo USB mentre sta trasferendo dei file. ●● I file musicali protetti da DRM (MP3, WMA) provenienti da un sito Web commerciale non possono essere riprodotti. ●● Gli HDD esterni non sono supportati. ●● I telefoni cellulari non sono supportati. ●● Elenco della compatibilità: Formato Codec Frequenze Di Campionamento Velocità di trasmissione MPEG 1 Layer2 Tenere presente quanto segue: *.mp3 ●● Se il nome di una cartella sul dispositivo USB supera i 10 caratteri, non viene visualizzato sul display del Soundbar. MPEG 1 Layer3 80kbps~320kbps MPEG 2 Layer3 MPEG 2,5 Layer3 16KHz ~ 48KHz Wave_Format_ ●● Questo prodotto può non essere compatibile con alcuni tipi di supporto di memorizzazione USB. *.wma ●● Sono supportatiI file system FAT16 e FAT32. MSAudio1 56kbps~128kbps Wave_Format_ MSAudio2 AAC --Il file system NTFS non è supportato. *.aac ●● Collegare un dispositivo USB direttamente alla porta USB del prodotto. In caso contrario può verificarsi un problema di compatibilità USB. AAC-LC HE-AAC *.wav *.ogg *.flac

FUNZIONI ITA È possibile che Samsung offra gli aggiornamenti per la versione del firmware del sistema soundbar. Se viene offerto un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB contenente l'aggiornamento del firmware alla porta USB della soundbar. Se sono presenti diversi file di aggiornamento, questi devono essere caricati singolarmente sul dispositivo USB e utilizzati uno alla volta per aggiornare il firmware. Per ulteriori informazioni sullo scaricamento dei file di aggiornamento, visitare il sito Samsung.com o contattare il call center Samsung. ●● Il prodotto ha la funzione di DOPPIO AVVIO, se il firmware non riesce ad aggiornarsi è possibile aggiornarlo nuovamente.

●● Inserire un dispositivo USB contenente l'aggiornamento del firmware nella porta USB dell'unità principale. ●● L'aggiornamento del firmware potrebbe non funzionare correttamente se i file audio supportati dalla Soundbar sono memorizzati nel dispositivo di memorizzazione USB. ●● Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegne automaticamente al termine dell'aggiornamento del firmware. ●● Dopo la reimpostazione, vengono ripristinate tutte le impostazioni predefinite. Si consiglia di prendere nota delle impostazioni effettuate in modo da poterle reimpostare facilmente dopo l'aggiornamento. Tenere presente che l'aggiornamento del firmware ripristina anche la connessione del subwoofer. Se la connessione al subwoofer non è stabilita automaticamente dopo avere ripristinato, fare riferimento a pagina 13. Se non si riesce ad effettuare l'aggiornamento del firmware, si raccomanda di formattare il dispositivo USB in FAT16 e riprovare. ●● Al termine dell'aggiornamento software, spegnere il prodotto, quindi tenere premuto il tasto ( p ) del telecomando per più di 5 secondi. Sul display viene visualizzato "INIT" e l'unità si spegne. L'aggiornamento è completato. ●● Non formattare l'unità USB nel formato NTFS. Il Soundbar non supporta il file system NTFS. ●● A seconda del costruttore, alcuni dispositivi memorizzazione USB potrebbero non essere supportati.

RISOLUZIONE DEI PROBLEMI

Prima di rivolgersi all'assistenza, eseguire i controlli indicati di seguito. L'unità non si accende.

• Il cavo di alimentazione è collegato alla presa? ¼¼Collegare la spina alla presa. Una funzione non si attiva quando viene premuto il tasto.
• Nell'aria è presente elettricità statica? ¼¼Scollegare e ricollegare la spina. L’audio non viene riprodotto.
• La funzione di disattivazione dell'audio è attivata? ¼¼Premere il tasto di disattivazione dell'audio per ripristinarlo.

• Il volume è regolato sul minimo? ¼¼Regolare il volume. Il telecomando non funziona.
• Le batterie sono scariche? ¼¼Sostituire le batterie.

• La distanza tra il telecomando e l'unità principale è troppo elevata? ¼¼Avvicinarsi all'unità. La connessione alla TV tramite TV SoundConnect non è riuscita.
• La TV supporta TV SoundConnect? ¼¼La funzione TV SoundConnect è supportata da alcune TV Samsung commercializzate dopo il 2012. Verificare che la TV supporti la funzione TV SoundConnect.

• Il firmware della TV è aggiornato? ¼¼Aggiornare la TV all'ultimo firmware.

• Si è verificato un errore durante la connessione? ¼¼Contattare il call center Samsung.

• Ripristinare il MODO TV ed effettuare di nuovo il collegamento. ¼¼Premere il tasto +# per 5 secondi per resettare la connessione TV SoundConnect. Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.
• Il subwoofer potrebbe non essere collegato al corpo principale del prodotto. ¼¼Tentare di collegare di nuovo il subwoofer. (Vedere a pagina 13) Il subwoofer emette un ronzio e vibra in modo evidente.
• Tentare di regolare la vibrazione del subwoofer. ¼¼Premere il tasto WOOFER del telecomando per regolare il suo valore (tra SW-12 e SW+6).

APPENDICE APPENDICE ITA SPECIFICHE Nome del modello HW-J450 USB Peso GENERALE AMPLIFICA TORE Dimensioni (L x A x P) 5 V / 0,5 A Unità principale 1,62 kg Subwoofer 4,6 kg Unità principale 957,5 x 59,5 x 66,5 mm Subwoofer 179 x 361 x 299,5 mm Temperatura di esercizio +5 °C e +35 °C Umidità di esercizio 10 % e 75 % Potenza di uscita Unità principale nominale Subwoofer 80W/CH, 3 OHM, THD = 10%, 1kHz Rapporto S/N (ingresso analogico) 65 dB Separation (1kHz) 65 dB 140W, 3 OHM, THD = 10%, 70Hz

I valori rapporto S/N, distorsione, separazione e sensibilità utile si basano sulla misurazione secondo gli standard AES (Audio Engineering Society).

Specifica nominale -- Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso. -- Peso e dimensioni sono approssimativi. -- Per l'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. aa Avviso di licenza Open Source -- Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web: http://opensource.samsung.com -- Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail (oss.request@samsung.com). Samsung Electronics dichiara che questa apparecchiatura è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/CE. La dichiarazione di conformità originale è reperibile sul sito http://www.samsung.com, selezionando Supporto > Seleziona il tuo prodotto e inserendo il nome del modello. Questo dispositivo può essere utilizzato in tutti i Paesi dell'UE.
