Marque	Samsung
Modèle	HW-Q610F
Type de produit	Barre de son avec caisson de basse sans fil
Dimensions (L x H x P)	1030,0 x 57,0 x 105,0 mm
Poids (barre de son)	3,9 kg
Alimentation	100-240 V ~ 50/60 Hz
Consommation électrique	Voir étiquette sur le produit
Modes audio	SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, DTS VIRTUAL:X, STANDARD
Connectivité	Bluetooth, HDMI ARC/eARC, entrée HDMI, entrée optique, USB
Fonction spéciale	Q-Symphony (avec TV Samsung compatibles)
Tap Sound	Oui (avec smartphones Samsung Android 8.1 et supérieur)
Caisson de basse inclus	Oui (modèle PS-WF600T)
Télécommande	Oui, avec piles AAA
Enceintes arrière sans fil optionnelles	Oui (SWA-9250S, vendu séparément)
Installation murale	Oui, kit de fixation fourni
Sécurité	Ne pas ouvrir l'appareil (risque de choc électrique) ; éviter l'exposition à l'eau ou à l'humidité
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un service après-vente qualifié
Plage de température de fonctionnement	+10°C à +40°C
Humidité de fonctionnement	10 % à 80 % (sans condensation)

FOIRE AUX QUESTIONS - HW-Q610F SAMSUNG

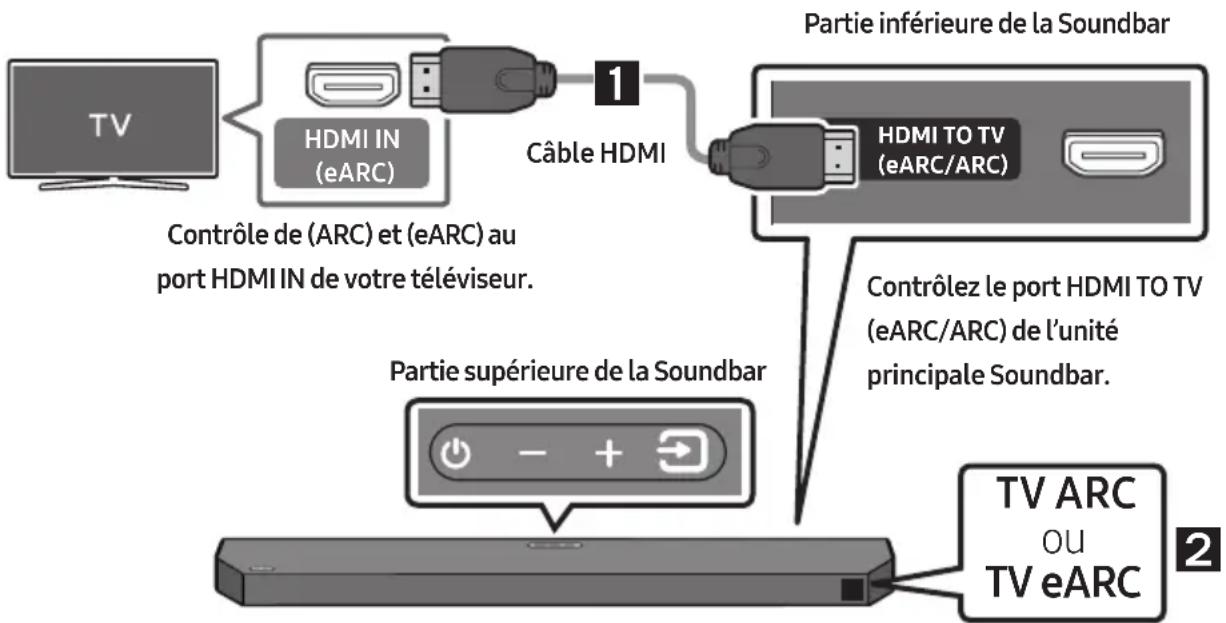

Comment connecter la barre de son au téléviseur via HDMI ARC ?

Utilisez un câble HDMI pour relier la prise HDMI TO TV (eARC/ARC) de la barre de son à la prise HDMI ARC du téléviseur. Assurez-vous que la fonction HDMI-CEC (Anynet+) est activée sur le téléviseur. Appuyez sur (Source) pour sélectionner le mode TV ARC ou TV eARC.

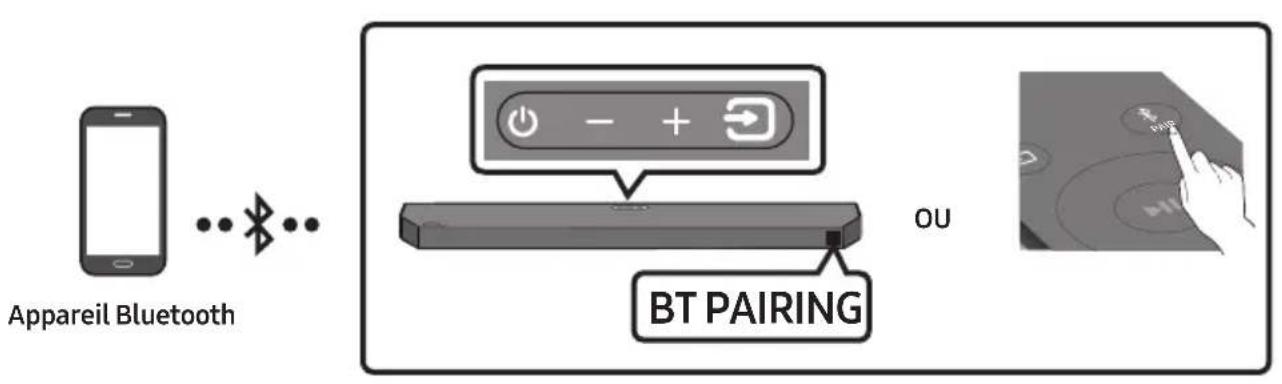

Comment coupler la barre de son en Bluetooth avec un smartphone ?

Appuyez sur le bouton PAIR de la télécommande pour passer en mode BT PAIRING. Sur votre smartphone, activez Bluetooth et sélectionnez [AV] Q-Series Soundbar dans la liste des appareils. Si un code PIN est demandé, saisissez 0000.

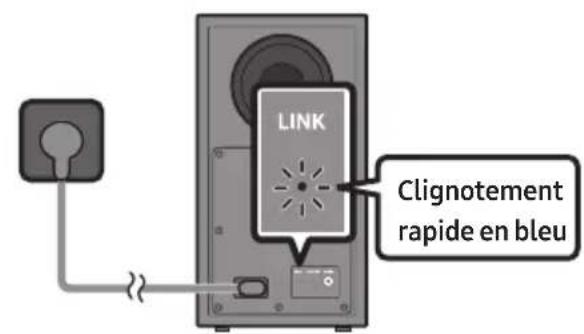

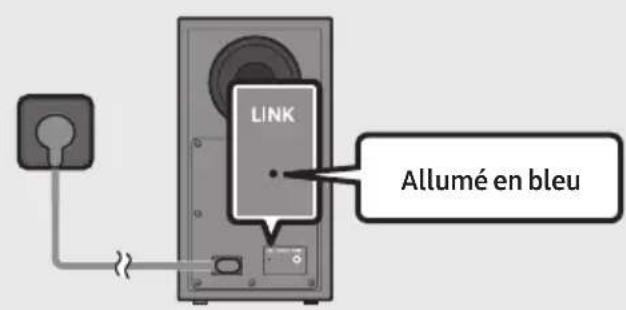

Que faire si le caisson de basse ne se connecte pas automatiquement ?

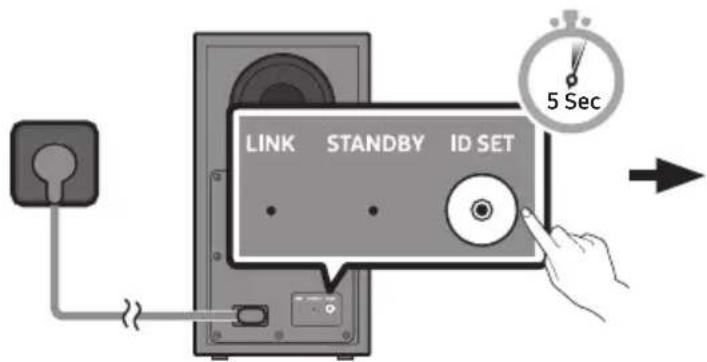

Vérifiez que le caisson de basse est sous tension. Si le voyant LINK clignote en bleu, effectuez une connexion manuelle : appuyez sur ID SET à l’arrière du caisson pendant 5 secondes (voyant rouge fixe ou bleu clignotant), puis maintenez la touche Haut de la télécommande pendant 5 secondes. Le message ID SET s’affiche et la connexion s’établit.

Comment régler le volume du caisson de basse ?

Utilisez la touche WOOFER (Haut/Bas) de la télécommande. Le niveau peut être réglé de -12 ou de -6 à +6. Appuyez sur la touche pour rétablir la valeur par défaut (0).

Quand utiliser le mode Nuit ?

Le mode NIGHT MODE réduit le volume général tout en préservant la clarté des dialogues, idéal pour un visionnage nocturne sans déranger les autres. Activez-le via la touche Commande sonore et sélectionnez NIGHT MODE ON.

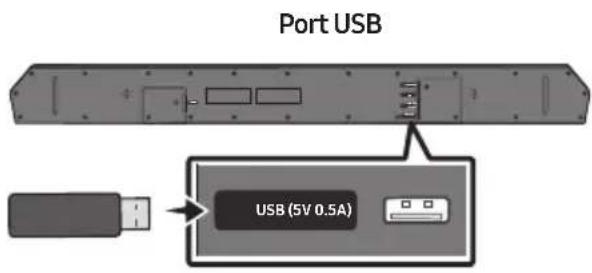

Comment mettre à jour le firmware via USB ?

Téléchargez le dernier micrologiciel depuis samsung.com (Support > saisir le modèle). Copiez le fichier décompressé sur une clé USB vide (format FAT16/32/NTFS). Éteignez la barre de son, branchez la clé sur le port USB, puis allumez-la et passez en mode USB. L’écran affiche UPGR et la mise à jour démarre. Après redémarrage, appuyez 5 secondes sur Volume + pour initialiser.

Puis-je utiliser des enceintes surround sans fil avec ce modèle ?

Oui, le kit d’enceintes arrière sans fil Samsung SWA-9250S (vendu séparément) est compatible. Consultez le manuel du kit pour les instructions de connexion.

Comment installer la barre de son au mur ?

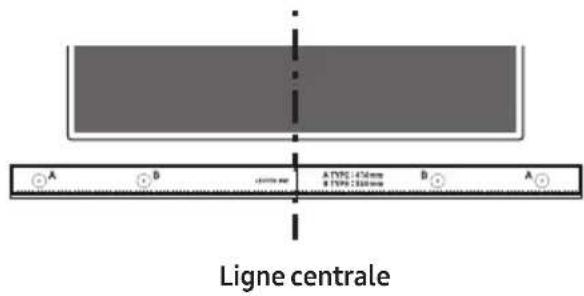

Utilisez le guide de fixation murale fourni pour marquer l’emplacement des vis. Percez les trous, insérez des chevilles adaptées au mur, puis vissez les supports muraux (non fournis). Fixez les supports de fixation à la barre de son avec les vis fournies, puis accrochez-la sur les vis murales.

Que signifie le voyant clignotant sur le caisson de basse ?

Un voyant bleu clignotant indique une tentative de connexion ou une perte de liaison. Attendez 5 minutes ou effectuez une connexion manuelle (voir question 3). Un voyant rouge fixe signifie que le caisson est en veille ou que la connexion a échoué.

Comment réinitialiser la barre de son ?

Éteignez la barre de son. Maintenez enfoncée la touche (Commande sonore) de la télécommande pendant environ 5 secondes pour afficher la version du micrologiciel. Pour une réinitialisation complète, après une mise à jour, maintenez Volume + sur la barre pendant 5 secondes : l’écran affiche INIT et l’appareil s’éteint. Cela rétablit les paramètres d’usine.

MODE D'EMPLOI HW-Q610F SAMSUNG

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DEMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIECES REPARABLES PAR L'UTILISATEUR; S'ADRESSER À UN SERVICE APRES-VENTE QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

4	ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
5	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre piece située à l'intérieur de ce produit.
1	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
2	Produit de classe II: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n'est pasprésent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
~	Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
---	Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
ai	Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT

• Afin de diminuer les risques d'incendie ou de chocoléctrique, n'expose pas cet apparéil à la pluie ou à l'humidité.
• N'utilisez pas de fumigateurs liquides contenant des substances chimiques, tels qu'un anti-moustiques ou un assainisseur d'air, à proximé du produit. Si du liquide vaporisé entre en contact avec la surface du produit ou pénétre à l'intérieur de celui-ci, il pourrait laisser des traces ou entraîner un dysfonctionnement.

ATTENTION

• POUR PREVENIR LES CHOCSELECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSERER LA TIGE LARGE DANS LA FENTE LARGE.
• Cét apparéil doit toujours être branché à une prise terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale; il est de ce fait nécessaire que la prise principale soit facile d'accès.
• Évitez toute projection d'eau sur l'appareil.
  Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez-retirer le cordon d'alimentation de la prise murale.Par conséquent,le cordon d'alimentation doit être facilement accessible à tout moment.

PRECAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation repertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm ajusté de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est consçu pour une utilisation en continu. Pour entièrement eteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourrait endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégéz le produit de l'humidité ( comme les vases) et d'une chaleur excessive ( comme une cheminée) ou de tout équipement capable de creer des champs magnétiques ou électriques. Débranchez le cable d'alimentation en cas de dysfonctionnement. Notre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

5. Les piles utilisées dans ce produit peuvent contirnir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrasssez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION: Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

SOMMAIRE

01 Contrôle des Composants 6

02 Présentation du Produit 7

Panneau frontal/supérieur de la Soundbar 7

Panneau inférieur de la Soundbar 8

03 Utilisation de la télécommande 9

Insertion des piles avant l'utilisation de la télécommande (Piles AAA X 2) 9

Commentutiliser latelecommande 9

Réglage de (Commande sonore) 12

Utilisation des touches dissimulées (Touches avec plus d'une fonction) 13

13

Réglage du volume de la Soundbar avec une télécommande de téléviseur 15

04 Connexion de la Soundbar 16

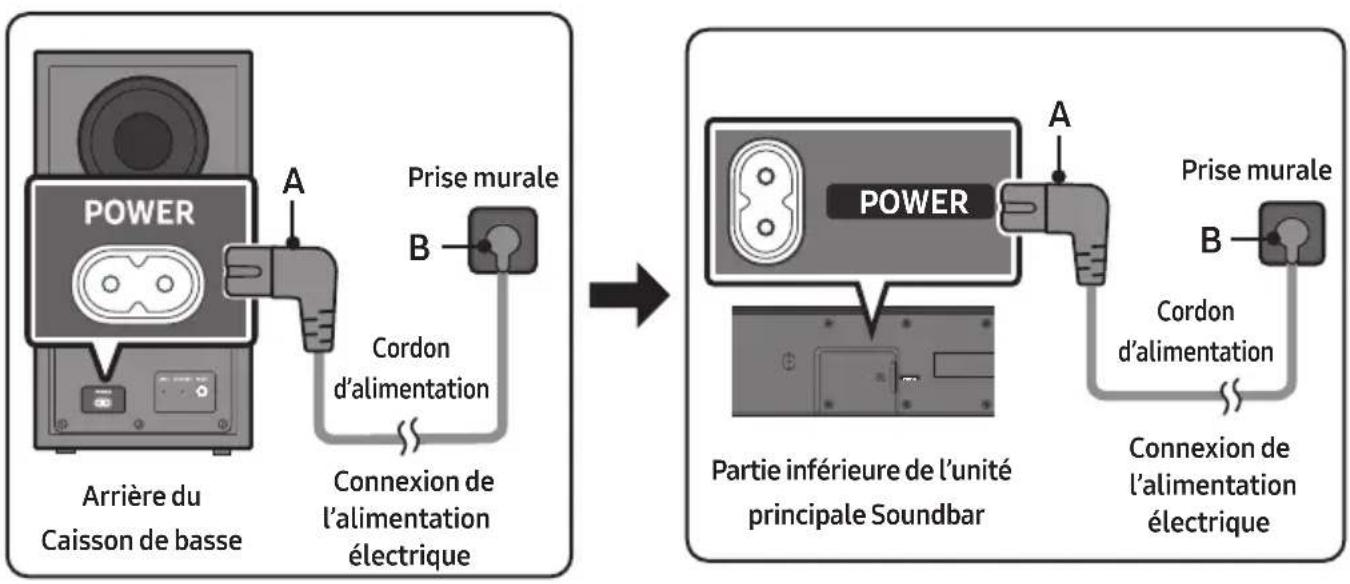

Connexion de l'alimentation electrique 16

Connexion de la Soundbar au Caisson de basse 17

Connexion du kit arrriere sans fil Samsung à votre Soundbar 19

05 Connexion filaire avec le Téleviseur 20

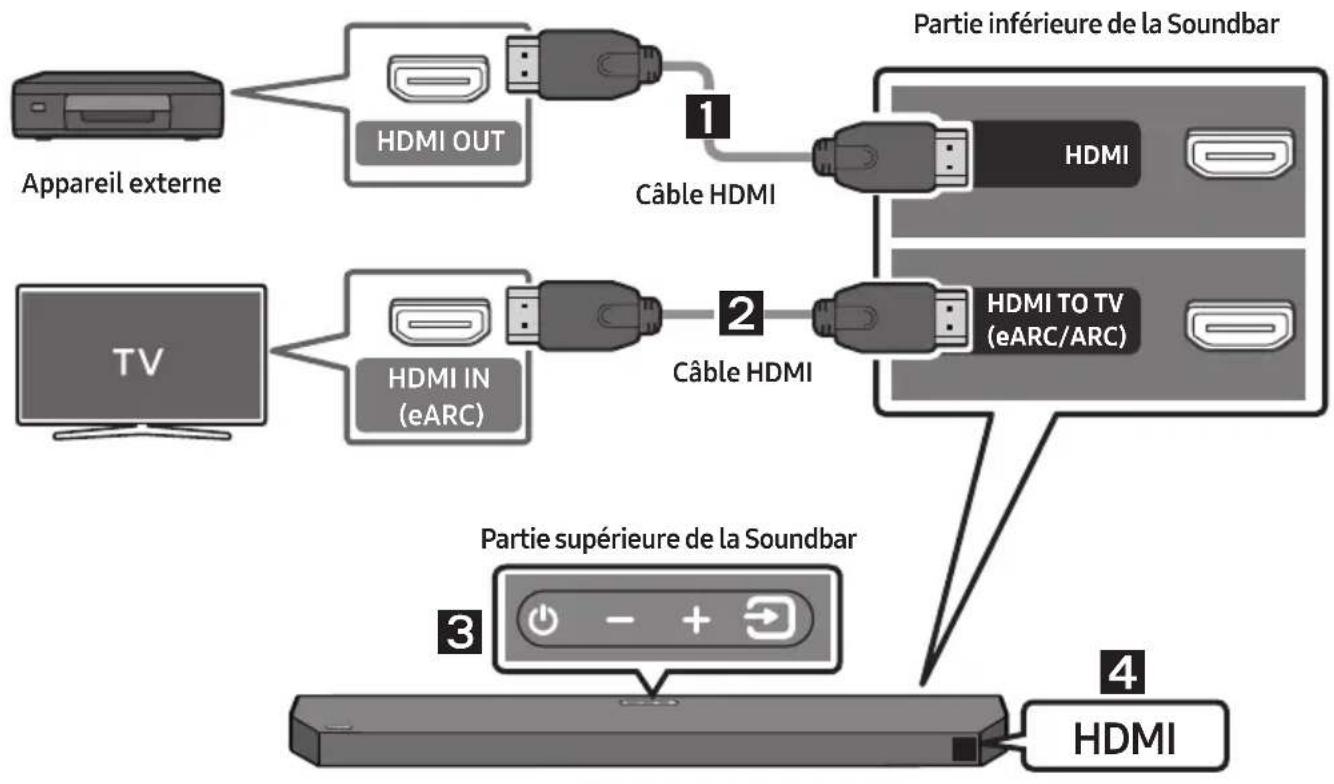

Méthode 1. Connexion d'un téléviseur à l'aide d'un cable HDMI 20

Méthode 2. Connexion à l'aide d'un cable optique 22

Utilisation de la fonction Q-Symphony 23

06 Connexion sans fil avec le Téleviseur 24

Connexion via Bluetooth 24

07 Connexion à un Appareil Externe 26

Méthode 1. Connexion à l'aide d'un cable HDMI

(prise en charge du decodage et de la lecture Dolby Atmos®) 26

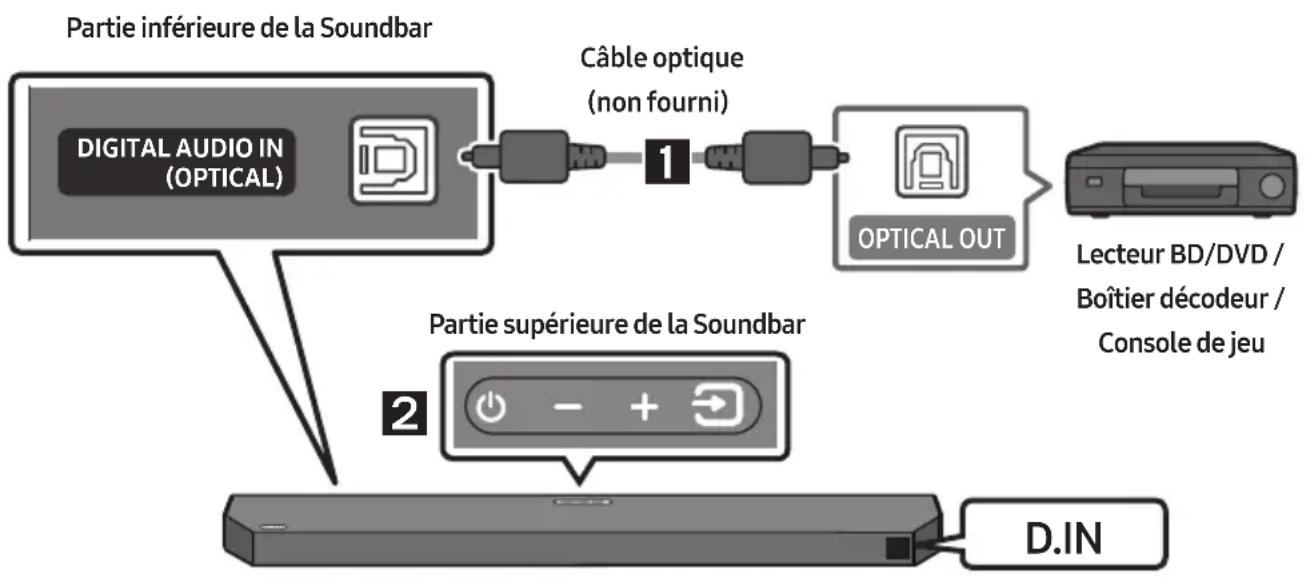

Méthode 2. Connexion à l'aide d'un cable optique 27

08 Connexion d'un périphérique de stockage USB 28

09 Connexion à un Appareil Mobile 29

Connexion via Bluetooth 29

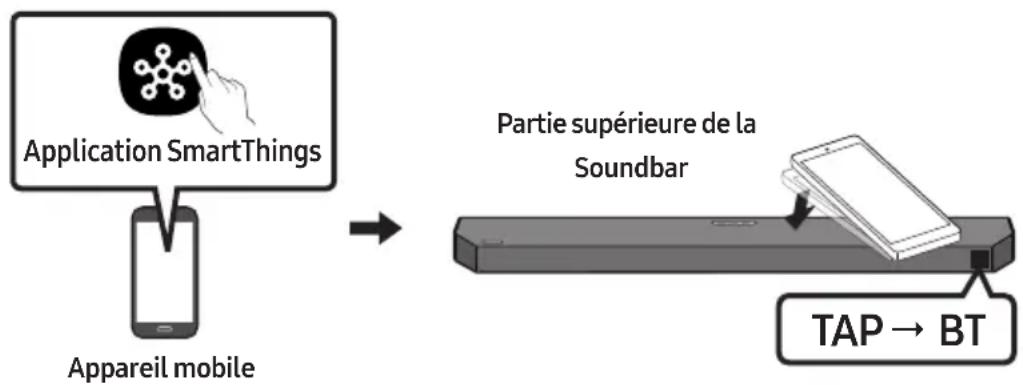

Utilisation de la fonction Tap Sound 33

10 Installation du Support Mural 34

Précautions d'installation 34

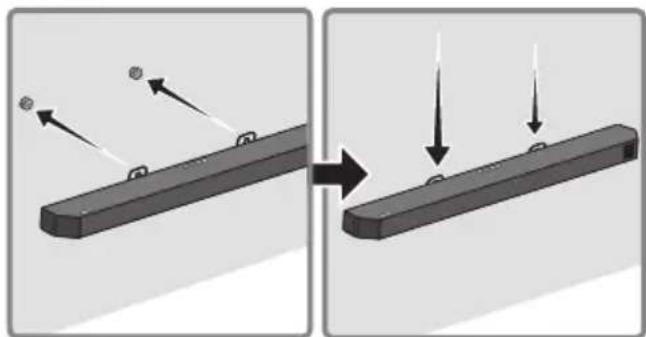

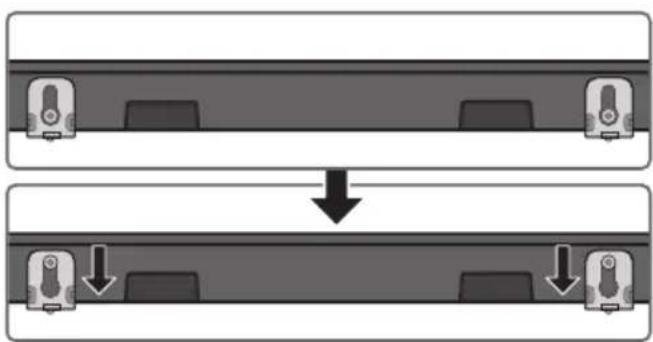

Composants de fixation au mur 34

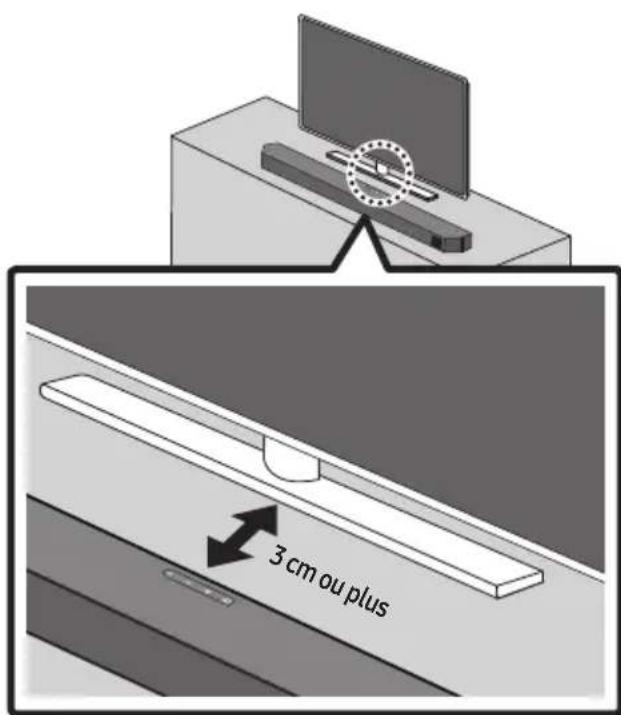

11 Installation de la Soundbar sur un socle de téléviseur

36

12 Mise à jour du Logiciel 37

Comment vérifier la version du micrologiciel 37

Procedure de mise à jour 37

Si «UPGR» ne s'affiche pas 38

13 Dépannage 39

14 Licences et autres informations 41

15 Remarque Importanta Propos du Service 42

16 Spécifications et Guide 43

43

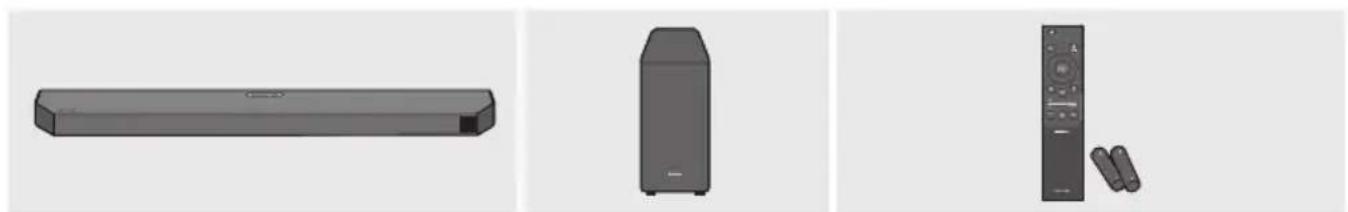

01 CONTROLE DES COMPOSANTS

Unité principale Soundbar Caisson de basse Télecommande/Piles

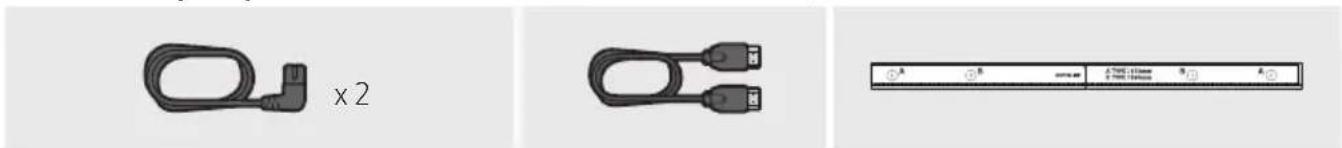

Cordon d'alimentation (Caisson de basse, Soundbar)

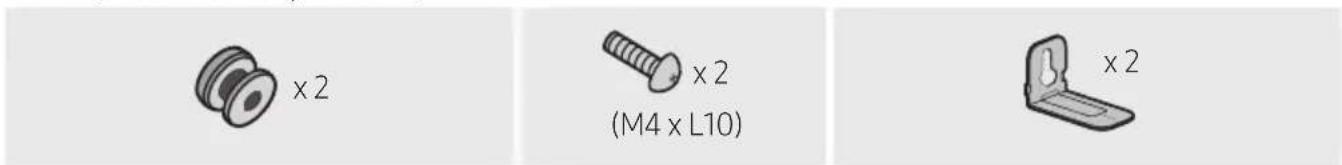

Vis defixation Vis

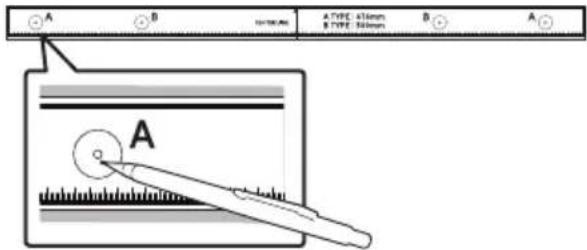

Cable HDMI Guide de fixation murale

Support de fixation murale

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Pour acheter des composants supplémentaires ou des cables optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.
• La presentation et les specifications peuvent faire l'objet de modifications sans préavis.

02 PRÉSENTATION DU PRODUIT

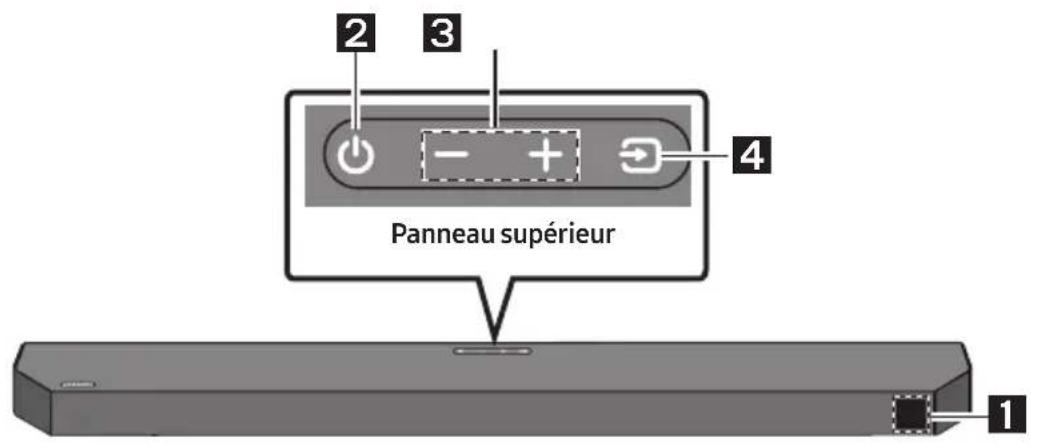

Panneau frontal/supérieur de la Soundbar

1	Affichage Affiche l'état et le mode actuel du produit.
2	Touché (Alimentation) Allume et étèint l'appareil. · Fonction Auto Power Down L'appareil s'éteint automatiquement dans les situations suivantes. - Mode TV ARC ou TV eARC/HDMI/BT/USB/D.IN: S'il n'y a pas de signal audio pendant 18 minutes.
3	Touché (Volume) Règle le volume. · Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
4	Touché (Source) Sélectionne le mode d'entrée de la source.
	Mode d'entrée Affichage
	Entrée ARC (HDMI OUT) TV ARC ou	TV eARC
	Entrée HDMI HDMI
	Mode BLUETOOTH	BT
	Mode USB	USB
	Entrée numérique optique	D.IN

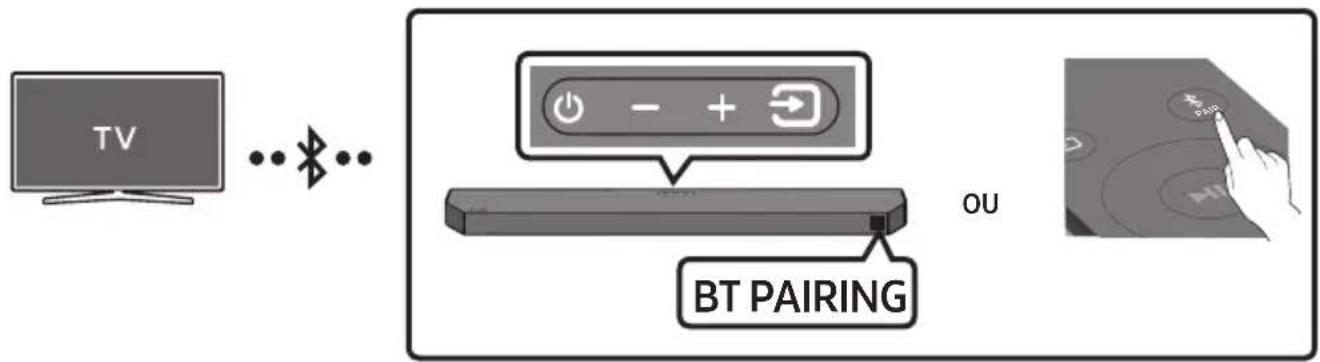

	Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintainez enfoncée la touche (Source) pendant plus de 5 secondes.

Lorsque you branchez le cordon CA, la touche Marche/Arret fonctionne pendant 4 a 6 secondes.
Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
- Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez eteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

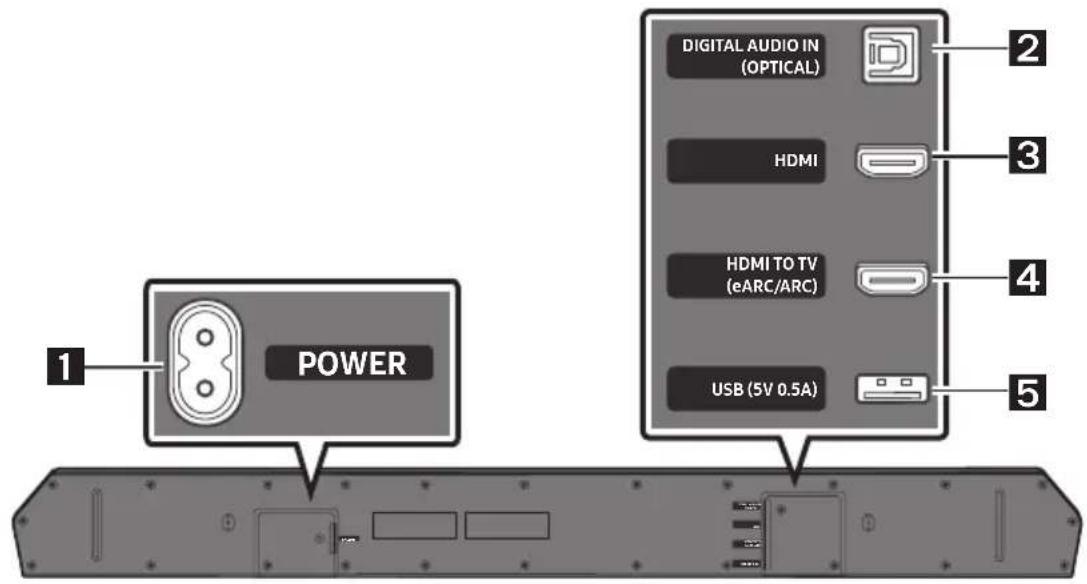

Panneau inférieur de la Soundbar

1	POWER Branchez le cordon d'alimentation CA de la Soundbar.

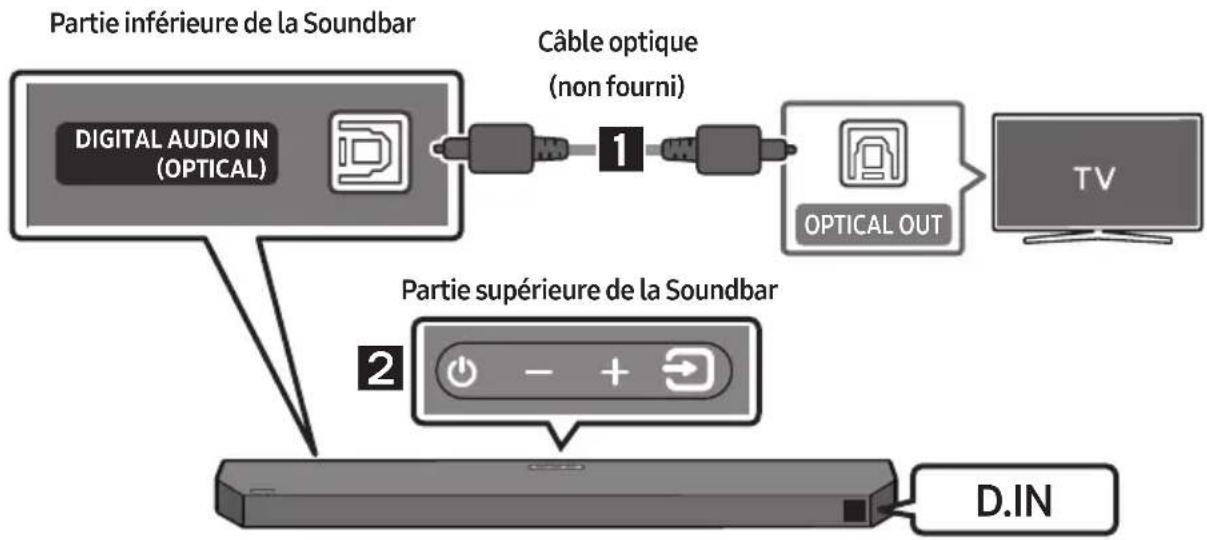

2	DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un apparéil externe.
3	HDMI Permet l'entrée de signaux numériques video et audio simultanément à l'aide du cable HDMI. Permet de connecter la sortie HDMI d'un apparéil externe.
4	HDMI TO TV (eARC/ARC) Permet de connecter une prise jack HDMI (eARC) sur un téléviseur.

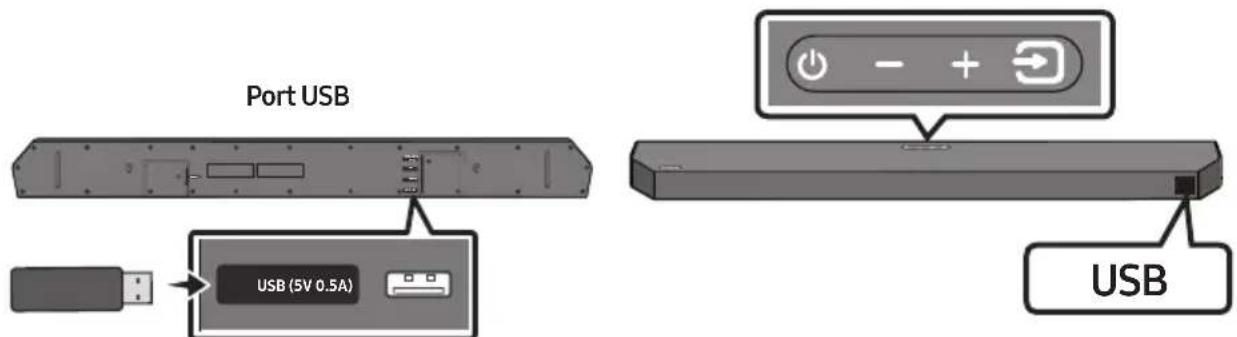

5	USB (5V 0.5A) Permet de connecter un pérophérique USB pour dire des fichiers musicaux sur le pérophérique USB via la Soundbar.

• Ne branche pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 UTILISATION DE LA TÉLECOMMANDE

Insertion des piles avant l'utilisation de la télécommande (Piles AAA X 2)

Faites glisser le couvercle arriré dans la direction de la flèche jusqu'à ce qu'il soit complètement rétiré. Insérez 2 piles AAA (1,5 V) en respectant leur polarité. Remettez le couvercle arriré en le faisant glisser dans sa position.

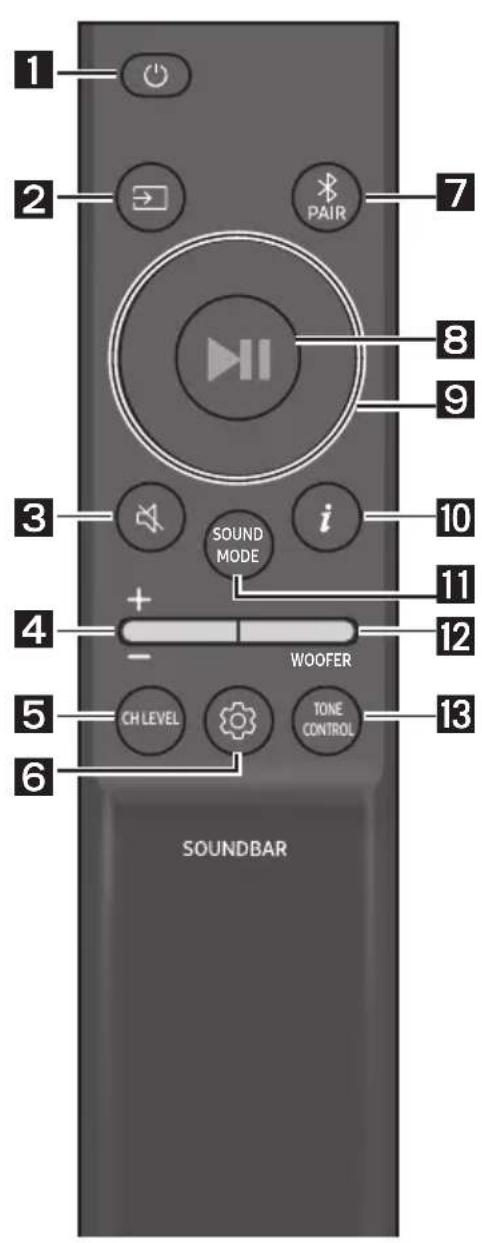

Comment utiliser la télécommande

1	Alimentation	Allume et étant la Soundbar.
2	Source	Appuyez pour sélectionner une source connectée à la Soundbar.
3	Coupure de son	Appuyez sur la touche (coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.
4	Volume	Appuyez sur les touches haut ou bas pour régler le volume. Sourdine Appuyez sur la touche Volume pour couper le son. Appuyez de nouveau sur cette touche pour réactiver le son. Ghre#

5	CH LEVEL CH LEVEL	Appuyer sur cette touche permet de régler le volume de chaque enceinte. • Appuyez sur cette touche pour sélectionner CENTER LEVEL ou TOP LEVEL, puis réglez le volume entre -6~ et +6 à l'aide des touches Haut/Bas. • Si les enceintes arrêté (vendues séparément) sont connectées, le réglage REAR LEVEL est disponible. Pour régler le volume REAR LEVEL entre -6 et +6, utilisez les touches Haut/Bas.
9	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite. Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrrer les fonctions. • Répétable Pour utiliser la fonction de répétable en mode «USB», appuyez sur la touche Haut. • Saut de fichier musical Appuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent. • ID SET Appuyez et maintenez enforcée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion d'un caisson de basse sans fil ou d'enceintes arrêté sans fil).
6	Commande sonore	Appuyer sur cette touche permet de paramétrrer la fonction audio. Il est possible de modifier chaque réglage à l'aide des touches Haut/Bas. VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → SOUND GROUPING ON/OFF → PRIVATE REAR SOUND ON/OFF → VIRTUAL ON/OFF • Les fonctions audio VOICE ENHANCE, NIGHT MODE et VIRTUAL peuvent être activées ou désactivées ON/OFF à l'aide des touches Haut/Bas. (La fonction VIRTUAL n'est pas disponible en mode «USB» ou «BT».) • Appuyez et maintenez enforcée la touche (Commande sonore) pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l'aide des touches Gauche/Droite et chaque réglage peut être définir entre -6 et +6 à l'aide des touches Haut/Bas. (Assurez-vous que le mode son est régé sur «STANDARD».) • Si les enceintes arrêté (vendues séparément) sont connectées, les paramètres SOUND GROUPING et PRIVATE REAR SOUND sont pris en charge. • Reportez-vous à la section «Réglage de (Commande sonore) » à la page 12.
7	PAIRBluetoothPAIR	Faites passer la Soundbar en mode de jumelage Bluetooth. Appuyez sur la touche PAIR et attendez que l'écran «BT PAIRING» se connecte à un nouveau dispositif Bluetooth.
8	Lecture / Pause	Appuyez sur la touche ▶□ pourmettre le fichier musicaltemporairement en pause. Si vous appuyez à nouveau dessus,la lecture du fichier audio reprend.
10	Info	Lorsque vous appuyez sur cette touche,les informations relatives à chaque mode apparaisent.(Voir page 7.)
11	SOUND MODESOUND MODE	En appuyant sur cette touche,vous pouverez électionner le mode son souhaité.SURROUND SOUND→GAME PRO→ADAPTIVE SOUND→DTS VIRTUAL:X→STANDARD- SURROUND SOUNDFournit un champ sonore plus large que la norme.- GAME PROFournit un son stériscopique vous permettant une immersion dans l'action pendant le jeu.- ADAPTIVE SOUNDAnalyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu.- DTS VIRTUAL:XSon 3D immersif à partir de n'importet quels contenu.- STANDARDÉmet le son original.DRC (Dynamic Range Control)Vospermet d'appliquer un contrôle de plage dynamique aux pistes Dolby Digital et DTS Digital. Appuyez sur le bouton SOUND MODEpendant plus de 5 secondes tandis que la Soundbar est hors tension pour activer ou déactiver la fonction DRC (Dynamic Range Control).Quand la fonction DRC est activée,lessons forts sont attenués.(il peut se produit une distorsion du son.)Bluetooth PowerCette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un appeareil Bluetooth connecté précédemment. Leréglage est activé par défaut.- Appuyez pendant plus de 5 secondes sur le bouton SOUND MODE alors que la Soundbar est sous tension pour déactiver la fonction Bluetooth Power.
12	WOOFER Niveau DU WOOFER (GRAVES)	Appuyez sur les touches haut ou bas pour régler le niveau du woofer(graves) sur -12 ou de-6 à +6. Pourdéfinirle niveaode volumedu woofer(graves)sur 0(Defaut),appuyez sur la touche.

Appuyer sur cette touche permet de régler le volume des aigus et des graves.

• Appuyez sur cette touche pour sélectionner TREBLE ou BASS, puis reglez le volume entre -6~ et +6 à l'aide des touches Haut/Bas.

Réglage de commande sonore)

• VOICE ENHANCE ON/OFF: Ce mode permet d'entendre plus facilement les dialogues parlés dans les films et sur le téléviseur.
• NIGHT MODE ON/OFF: Ce mode est idéal pour le visionnage de nuit, car les réglages sont modifiés pour baisser le volume sans nuire à la clarté des dialogues.
  SYNC: Si l'image sur le télévisuer et le son de la Soundbar ne sont pas synchronisés, appuyez sur la touche (Commande sonore) pour selectionner SYNC puis règlez le décalage audio de 0 à 300 milliseconds à l'aide des touches Haut/Bas. (Non disponible en mode «USB» ou «BT»)

• SOUND GROUPING ON/OFF: l'unité principale Soundbar et les enceintes surround émettent l'ensemble des sons, pas seulement le son surround, ce qui est idéal pour les grands groupes de personnes écoutant de la musique dans un grand espace.

• Ce menu est activé lorsque les enceintes surround sont connectées, puis il le reste que ces enceintes soient toujours connectées ou non.

• Si vous activez ce mode, les modes audio ne produit aucune différence dans le rendu sonore.

• Le son n'est pas émis par toutes les enceintes de l'unité principale Soundbar et les enceintes surround, mais seulement par certaines enceintes prédéfinies, différentes selon le modele.

• PRIVATE REAR SOUND ON/OFF: avec ce mode, le son est émis uniquement par les enceintes surround, ce qui vous offre une écoute sans être déranged par les autres.

• Si vous activez ce mode, le son n'est émis ni par l'unité principale Soundbar, ni par le caisson de basse. Le son n'est émis que via le canal avant des enceintes surround.

• Si vous activez ce mode, les modes audio ne produit aucune différence dans le rendu sonore.
• La fonction se désactive si le système est étant ou si la connexion des enceintes surround est perdue.
• Le menu est activé uniquement si les enceintes surround sont connectées.
• Ce mode est automatiquement désactivé et n'est plus disponible si la fonction Q-Symphony est activée.

VIRTUALON/OFF:La fonction Dolby Virtual peut etre ON/OFF.

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touché dissimulée		Page de référence
Touché de télécommande Fonction
WOOFER (Haut)	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 15
Gauche	Activation/désactivation de la connexion automatique au téléviseur (BT prét)	page 25
Haut ID SET page 10
(Commande sonore)	EQ bande 7 page 10
SOUND MODE	DRC ON/OFF (Veille)	page 11
	Activation/Désactivation de Bluetooth Power	page 11

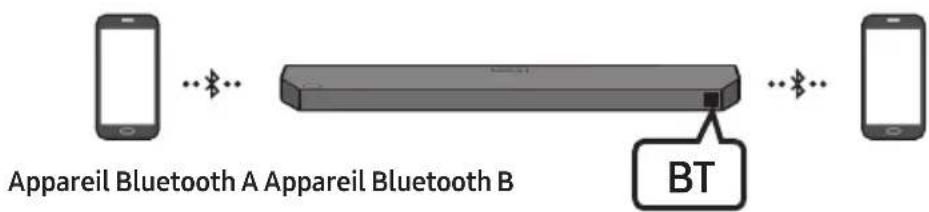

PAIR	Multiconnexion Bluetooth activée/désactivée (Veille)	page 32

Spécifications de sortie pour les différents modes d'effets sonores

Effet Entrée			Sortie
			Avec le subwoofer uniquely	Avec le caisson de basse et le kit d'enceinte arrêté sans fil
SOUND MODE	SURROUND SOUND	2.0 canaux	3.1.2 canaux 5.1.2 canaux
		5.1 canaux 3.1.2 canaux	ux 5.1.2 canaux
		Dolby Atmos® 3.1.2 canaux	canaux 5.1.2 canaux
	GAME PRO	2.0 canaux	3.1.2 canaux 5.1.2 canaux
		5.1 canaux 3.1.2 canaux	ux 5.1.2 canaux
		Dolby Atmos® 3.1.2 canaux	canaux 5.1.2 canaux
	ADAPTIVE SOUND	2.0 canaux	3.1.2 canaux 5.1.2 canaux
		5.1 canaux 3.1.2 canaux	ux 5.1.2 canaux
		Dolby Atmos® 3.1.2 canaux	canaux 5.1.2 canaux
	DTS VIRTUAL:X	2.0 canaux	3.1.2 canaux 5.1.2 canaux
		5.1 canaux 3.1.2 canaux	ux 5.1.2 canaux
		Dolby Atmos® 3.1.2 canaux	canaux 5.1.2 canaux
	STANDARD	2.0 canaux	2.1 canaux 2.1 canaux
		5.1 canaux 3.1 canaux	5.1 canaux
		Dolby Atmos® 3.1.2 canaux	canaux 5.1.2 canaux

• Le kit d'enceintes arrêté sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez achété la Soundbar.
• Lorsque la source d'entrée est Dolby Atmos®, la configuration subwoofer uniquement offre un canal audio 3.1.2, alors que la configuration subwoofer et kit d'enceintes arrriere sans fil offre un canal audio 5.1.2.
• Les enceintes arrêt re ne produit pas de son pour 2 canaux de sortie si le mode STANDARD est utilisé. Pour activer le son pour les enceintes arrêt, passez en mode d'effet SURROUND SOUND.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisé qu'avac une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessités un jumelage) ne sont pas prises en charge.
• Reglez les enceintes du téléviseur sur Hautparleur ext pour utiliser cette fonction.

• Fabricants prenatal en charge cette fonction :Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Éteignez la Soundbar.

• Appuyez et maintenez enforcée la touche WOOFER pendant 5 secondes.
  Chaque fois que vous appuyez sur la touche WOOFER et la maintenez pendant 5 secondes, le mode change dans l'ordre suivant: «OFF-TV REMOTE» (Mode par défaut), «SAMSUNG-TV REMOTE», «ALL-TV REMOTE».

Touch de télécommande Écran État
5 Sec	(Mode par défaut) OFF-TV REMOTE
5 Sec	SAMSUNG-TV REMOTE
5 Sec	ALL-TV REMOTE

04 CONNEXION DE LA SOUNDBAR

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l'ordre suivant :

1. Raccordez l'extrémité A du cordon d'alimentation au caisson de basse et l'extrémité B à une prise murale
2. Raccordez l'extrémité A du cordon d'alimentation à la Soundbar et l'extrémité B à une prise murale

Reportez-vous aux illustrations ci-dessous.

• Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

Connexion de la Soundbar au Caisson de basse

Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

Connexion automatique entre le Caisson de basse et la Soundbar

Lorsque vous mettez l'appareil sous tension après avoir connecté les cables d'alimentation à la Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

• Une fois l'appariement automatique effectué, l'indicateur bleu situé à l'arrête du caisson de basse s'allume.

Témoins indicateurs LED sur l'arrière du Caisson de basse

LED État Description Résolution
	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Récupération de la connexion	Vérifiez si le cable d'alimentation fixé à l'unité principal Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 18.
	Activé	En veille (avec l'unité principale de la Soundbar étéinte)	Vérifiez que le cable d'alimentation sur l'unité principal Soundbar est connecté correctement.
		Échec de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 18.
	Clignotement Dysfonctionnement		Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue

Avant d'effectuer la procEDURE de connexion manuelle ci-dessous :

• Vérifiez que les câbles d'alimentation pour la Soundbar et le Caisson de basse sont connectés correctement.
  Assurez-vous que la Soundbar est allumée.

• Appuyez sur ID SET à l'arrête du caisson de basse pendant au moins 5 secondes quand le voyant rouge est allumé fixe ou que levoyant bleu clignote lentement.
  Lindicateur rouge à l'arriere du Caisson de basse s'éteint et l'indicateur bleu clignote.

Arrière du Caisson de basse

Arrière du Caisson de basse

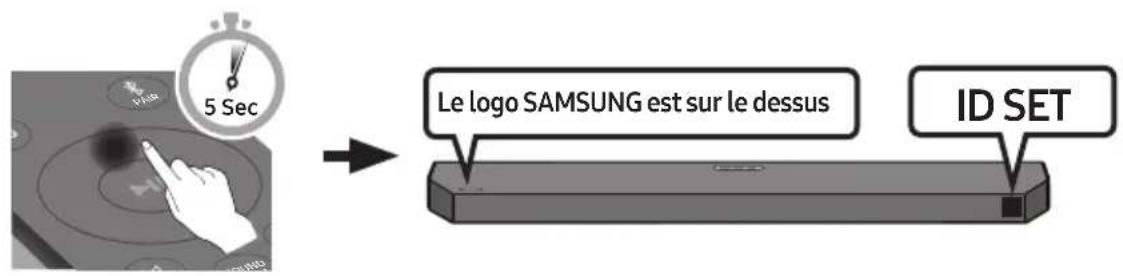

1. Tout d'abord, appuyez sur n'importequel bouton de la telecommande, sauf le bouton Alimentation, pour allumer l'écran, puis appuyez sur le bouton Haut de la telecommande pendant au moins 5 secondes.

2. Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.

3. La Soundbar est automatiquement mise sous tension lorsqu'ID SET est terminé.

1. Verifiez que levoyant LED LINK s'éclaire en bleu en continu (connexion établie).

LevoyantLEDLINKarrête declignoter et s'éclaire enbleu en continu lorsqu'une connexion est établie entre laSoundbar et le Caissonde basse sans fil.

REMARQUES

• Ne branche pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.
• Avant de déplacer ou d'installer ce produit, assurez-vous de lemettre hors tension et de débrancher le cordon d'alimentation.
• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrête s'allumera en rouge après avoir clignote en bleu plusieurs fois.
• Si vous utilisez un apparéil qui utilise la même fréquence (5,8 GHz) que la Soundbar pres de cette Soundbar, les interférences peuvent provoquer des interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton arme ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

PRECAUTIONS

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimes, assurez-vous que la zone autour du caisson de basse sans fil et des enceintes arrêté sans fil (vendues séparément) ne présente pas d'obstacles.

Connexion du kit arrière sans fil Samsung à votre Soundbar

Passez au son surround veritablement sans fil en connectant votre kit d'enceintes arrriere sans fil Samsung (SWA-9250S, vendu séparation) à votre Soundbar.

Pour plus d'informations concernant les connexions, veuillez consulter le manuel du kit d'enceintes arrriere sans fil Samsung.

05 CONNEXION FILAIRE AVEC LE TÉLEVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV selectionné, la Soundbar peut être contrôle à l'aide de la télécommande du téléviseur.

• Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennet en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l'aide d'un cable optique.

• Cette fonction vous permet egressement d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux reglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion d'un téléviseur à l'aide d'un cable HDMI

Connexion à un téléviseur qui prend en charge HDMI ARC/eARC (canal de(retour audio/canal de retour audio amélioré)

ATTENTION

• Lorsqu'un cable HDMI et un cable optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Pour raccorder le téléviseur et la Soundbar à l'aide du cable HDMI, voirlez à utiliser les bornes marquées ARC ou eARC. Dans le cas contraire, le son du téléviseur ne sera pas émis.
• Il est recommandé d'utiliser un High-Speed HDMI Cable with Ethernet.
• Lors de la connexion d'un téléviseur qui prend en charge la fonction eARC, «TV eARC» s'affiche à l'écran et le son est émis.
• La technologie Dolby Atmos® est prise en charge par la fonction ARC/eARC.

1. Avec la Soundbar et le télévisuer allumés, connectez le cable HDMI tel qu'illustré.

2. «TV ARC» ou «TV eARC» apparaît sur la fenêtre d'affichage de l'unité principale Soundbar et vous pouvez entendre le son du téléviseur.

3. «TV eARC» s'affiche quand la fonction eARC est activée dans les réglages du téléviseur.

4. Pour se connecter à eARC, la fonction eARC doit être régée sur «On» dans le menu de la télévision. Consultez le guide d'utilisateur de la télévision pour plus de détails concernant ce réglage. (p. ex. téléviseur Samsung : Accueil (→ Menu → Paramètres (Tous les paramètres (→ Son → Paramètres expert → Mode HDMI-eARC (Auto.)
5. Si le son du téléviseur est inaudible, appuyez sur le bouton (Source) de la télécommande ou de la partie supérieure de la Soundbar pour passer en mode «TV ARC» ou «TV eARC». L'écran affiche «TV ARC» ou «TV eARC» et le son du téléviseur est émis.
6. Si «TV ARC» ou «TV eARC» n'apparait pas sur la fenêtre d'affichage de l'unité principale Soundbar, vérifie que le cable HDMI est connecté au bon port.
7. Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

REMARQUES

• Lorsque vous connectez le téléviseur qui prend en charge HDMI ARC/eARC (canal de(retour audio/ canal de retour audio amélioré) à la Soundbar à l'aide d'un cable HDMI, vous pouvez transmettre les données video et audio numériques sans qu'il ne soit nécessaire de connecter un cable optique séparé.
• Il est recommendé d'utiliser un cable HDMI sans fil si possible. Si vous utilisez un cable HDMI à fil, utilisez un cable dont le diamètre est inférieur à 14 mm.
• Cette fonction n'est pas disponible si le cable HDMI ne prend pas en charge l'ARC ou eARC.
• La différence entre les fonctions ARC et eARC resides dans la bande passante. La fonction eARC, qui est une version améliorée du canal de retour audio, présente une bande passante bien plus élevé que la fonction ARC. Une bande passante plus élevé permet d'augmenter la quantité de données qui peuvent être transmises. Avec un canal eARC, vous pouvez ainsi profiter du son dans des formats comme Dolby Atmos®.
• Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommendé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

Méthode 2. Connexion à l'aide d'un cable optique

Liste de vérifications préalables à la connexion

• Lorsqu'un cable HDMI et un cable optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Lorsque vous utilisez un cable optique et que les bornes sont dotées d'un cache, voirlez à retarder les caches.

• Si vous utilisez un cable optique, le mode «D.IN» doit être selectionné.

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un cable optique (non fourni) numérique.
2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis selectionné le mode «D.IN».

Utilisation de la fonction Q-Symphony

• Lorsque la Soundbar se connecte à un téléviseur Samsung prénant en charge la fonction Q-Symphony, vous pouvez diffuser le son simultanément via la Soundbar et le téléviseur. Si vous utilisez la fonction Q-Symphony, le son surround émis par le téléviseur vous permet de profiter d'effets sonores surround plus riches en trois dimensions.
• Quand la Soundbar est connectee, le menu «Q-Symphony» s'affiche sur le télévisuer

Paramètres ( Tous les paramètres ( Son Sortie son

• Exemple de menu TV: Q-Symphony

REMARQUES

• Il peut fonctionner selon le codec pris en charge par le téléviseur.
• Cette fonction n'est prise en charge que lorsque le cable HDMI ou le cable optique (non fourni) est connecté.
• Le message affiché peut différer selon le modele de téléviseur.
• Cette fonction est disponible sur certaines TV Samsung et certains modèles de Soundbar.
  Assurez-vous que vous télévisuer et votre Soundbar sont connectés au même routeur sans fil/à la même fréquence.

06 CONNEXION SANS FIL AVEC LE TÉLEVISEUR

Connexion via Bluetooth

Lorsqu'un télévisueur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéreo sans tracas de câblage.

Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton (Source)itué sur le panneau supérieur, puis sélectionnez «BT». «BT» passée automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée.

b. Lorsque «BT READY» apparait, maintenez le bouton (Source) enforcé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)

2. Sélectionnez «[AV] Q-Series Soundbar» dans la liste sur l'écran du téléviseur. Une Soundbar disponible est indiquée «Needs Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, Sélectionnez le message et établiesz la connexion.

3. Lorsque le téléviseur est connecté, [Nom du téléviseur] «BT» apparait sur l'affichage avant de la Soundbar.

4. Vous pouvezMAINENANT entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Q-Series Soundbar» apparait dans la liste, supprimez-la.

• Ensuite, repetez les étapes 1 à 3.

REMARQUE

• Àprous avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande et activez l'un des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que le téléviseur doit receivevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche Gauche sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT PAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédement ou connecter un apparéil mobile connecté précédement à la Soundbar.
• BT PAIRING: Dans ce mode, vous pouvez connecter un nouvel apparéil à la Soundbar. (Appuyez sur le bouton PAIR de la télécommande ou maintenez le bouton (Source) Situé sur la partie supérieure de la Soundbar enforcé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.

• La Soundbar s'eteint automatiquement après 18 minutes en etat Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• Si deux apparéils Bluetooth ou plus sont appariés simultanément avec La Soundbar.

• Si l'appareil Bluetooth est eteint, non instalé, ou presente un dysfonctionnement.

• Les apparêls qui générent des ondes electromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des apparêls LAN sans fil, etc.

07 CONNEXIONÀ UN APPAREIL EXTERNE

Raccordez un apparéil exter ne via une connexion câblée ou une connexion Bluetooth pour écouter le son de l' apparéil exter ne via la Soundbar.

Méthode 1. Connexion à l'aide d'un cable HDMI (prise en charge du décodage et de la lecture Dolby Atmos®)

liste de vérifications préalables à la connexion

• Si les options de sortie audio complennent un flux audio secondaire, assurez-vous qu'il est réglé sur Off.
  Assurez-vous que le contenu prend en charge Dolby Atmos®.

1. Utilisez un cable HDMI pour relier le port HDMI qui se trouve en bas de la Soundbar au port HDMI OUT de votre péripérisque numérique.
2. Utilisez un cable HDMI pour relier le port HDMI TO TV (eARC/ARC) qui se trouve en bas de la Soundbar au port HDMI IN (eARC) de votre téléviseur.
3. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis selectionnez «HDMI»
4. Le mode «HDMI» s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

REMARQUES

• Lorsque vous utilisez Dolby Atmos®: si la source d'entrée est Dolby Atmos®, reportez-vous à la section « Spécifications de sortie pour les différents modes d'effets sonores » à la page 13.
• Lorsque Dolby Atmos® est actif, «DOLBY ATMOS» apparait sur l'écran frontal.
• Configuration de DolbyAtmos® sur votre lecteur BD ou un autre apparéil.

Ouvrez les options de sortie audio dans le menu des paramètres de votre lecteur BD ou d'un autre apparéil et assurez-vous que «Aucun encodage» est sélectionné pour Bitstream. Par exemple, sur un lecteur BD Samsung, allez dans Accueil Son Sortie numérique, puis sélectionnez flux binaire (non traité).

• Avec la fonction HDMI Pass-Through, la Soundbar lit le son de la source dans ses propres haut-parleurs et envoie le signal video non modifié à un téléviseur via le deuxième cable HDMI.

Spécification des signaux UHD pris en charge (3840 x 2160p)

Fréquence d'images (i/s)	Intensité de couleur	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2	0
<60	8 bits o o o o
	10 bits - - o o
	12 bits - - o o
120	8 bits - - - -
	10 bits - - - -

• La spécification prise en charge peut varier en fonction de l'appareil externe connecté ou des conditions d'utilisation.

Méthode 2. Connexion à l'aide d'un cable optique

1. Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un cable optique (non fourni) numérique.
2. Sélectionnez le mode «D.IN» en appuyant sur le bouton (Source) situé sur le panneau frontal ou sur la télécommande.

08 Connexion D'UN PÉRIPHÉRIQUE DE STOCKAGE USB

Vous pouvez dire des fichiers musicaux situés sur les peripériques de stockage USB via la Soundbar.

1. Connectez l'appareil USB au port USB situé sur la partie inférieure du produit.
2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis selectionnez «USB».
3. «USB» apparait sur l'écran d'affichage.

4. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.

5. La Soundbar s'eteint automatiquement (Auto Power Down) si aucun périphérique USB n'a été connecté pendant plus de 18 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3	MPEG1 Layer2	32 ~ 48 kHz	32 ~ 320 kbps
	MPEG1 Layer3	32 ~ 48 kHz	32 ~ 320 kbps
	MPEG2 Layer3	16 ~ 24 kHz	8 ~ 160 kbps
	MPEG2.5 Layer3	8 ~ 12 kHz	8 ~ 160 kbps
*.ogg	Vorbis	32 ~ 48 kHz	45 ~ 500 kbps
*.aac	AAC-LC (MPEG2,/MPEG4)	32 ~ 48 kHz	32 ~ 320 kbps
*.wav	LPCM	32 ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 ~ 192 kHz	1024 ~ 9216 kbps

• Si vous périphérique USB contient trop de dossiers (environ 200) et de fichiers (environ 2000), la Soundbar mettra peut-être du temps à acceder à vos fichiers et à les lancer.
• Systèmes de fichiers pris en charge sur support USB : FAT16, FAT32, NTFS

09 CONNEXION À UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un apparéil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéreo sans tracas de câblage.

• La connexion est limitée à un télévisuer ou deux appareils Bluetooth à la fois.

Connexion initiale

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton (Source) situé sur le panneau supérieur, puis sélectionnez «BT». «BT» passage automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée.

b. Lorsque «BT READY» apparait, maintenez le bouton (Source) enforcé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV] Q-Series Soundbar» dans la liste.

2. Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] «BT» apparait sur l'affichage avant.

3. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Q-Series Soundbar» apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 et 2.

REMARQUE

• Àprous avoir connecté la Soundbar au apparéil mobile pour la première fois,utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING?

• BT READY: Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un apparéil mobile connecté précédent à la Soundbar.
• BT PAIRING: Dans ce mode, vous pouvez connecter un nouvel apparéil à la Soundbar. (Appuyez sur le bouton PAIR de la télécommande ou maintenez le bouton (Source) situé sur la partie supérieure de la Soundbar enforcé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
  La Soundbar s'eteint automatiquement après 18 minutes en etat Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.

• Si l'appareil Bluetooth est eteint, non instalé, ou presente un dysfonctionnement.

• Les apparêls qui générent des ondes electromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des apparêls LAN sans fil, etc.
  Le Soundbar prend en charge les données SBC (44.1 kHz, 48 kHz).
  Effectuez uniquement la connexion à un périhérique Bluetooth qui prend en charge la fonction A2DP (AV).

• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, Sélectionner «[AV] Q-Series Soundbar» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

• Disponible uniquement si le Soundbar est listed dans les péripériques appariés du péripérisque Bluetooth. (Le péripérisque Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

• Le Soundbar apparaitra dans la liste des périhériques recherchés du périhérique Bluetooth uniquement lorsque le Soundbar affiche «BT PAIRING».

Bluetooth Power Active (SOUND MODE)

Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enforcée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Voupez déconnecter le périhérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périhérique.

• Le système Soundbar sera déconnecté.
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur le bouton (Source) situé sur le panneau supérieur ou la télécommande, puis passez dans n'importe lequel des modes, à l'exception du mode «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit receivevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10m .
• Le système Soundbar s'eteint après 18 minutes en effet Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des péripériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créé des dysfonctionnements en fonction des conditions d'utilisation lorsque:

• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du péripérisque Bluetooth ou du système Soundbar.

• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.

• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements Médicaux, fours à micro-ondes et réseaux LAN sans fil).

• Associier le système Soundbar et le périphérique Bluetooth tout en maintainant une faible distance.

• Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrrompt automatiquement lorsque cette plage est dépassée. Meme si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex.: murs, portes).

• Cet apparéil sans fil peut cause des interférences électriques lors de son fonctionnement.

Connexion Multi-Bluetooth

Il est possible de connecter la Soundbar à 2 apparéils Bluetooth à la fois.

1. Connectez la Soundbar jusqu'à deux appareils Bluetooth. (Voir page 29)
2. Lisez de la musique à partir de l'un des appareils Bluetooth connectés lorsque deux appareils sont connectés.
3. Si de la musique est lue à partir de l'appareil Bluetooth « B » alors que la lecture est en cours à partir de l'appareil « A », la musique est lue sur l'appareil « B » et est automatiquement arrêtée/ mise en pause sur l'appareil « A »
4. Dans les versions antérieures à AVRCP V1.4, la durée de commutation de l'appareil sur lequel de la musique est en cours de lecture peut être supérieure.

Comment coupler plusieurs appeareils à la Soundbar

1. Allumez la Soundbar.
2. En mode « BT » seulement, appuyez sur le bouton (Source) sur le dessus de la Soundbar pendant plus de 5 secondes pour que celle-ci entre en mode « BT PAIRING», puis sur l'appareil Bluetooth, activez Bluetooth et selectionnez la Soundbar dans la liste des appareils disponibles. La Soundbar se connectera automatiquement à l'appareil Bluetooth.
3. Un 2e apparéil Bluetooth peut être couplé et connecté à la Soundbar en utilisant la même méthode.

Si vous tentez de connecter un 3e apparéil, un apparéil connecté qui ne produit pas d'audio perdra sa connexion Bluetooth, mais sera quand même couplé à la Soundbar.

1. En utilisant la même méthode, vous pouvez coupler jusqu'à 8 apparêils Bluetooth, mais绝大部分 les 2 derniers resteront connectés à la Soundbar en même temps.

REMARQUES

• 1 seul télévisueur Samsung ou 2 appareils Bluetooth peuvent être connectés à la Soundbar en même temps.
• La Soundbar sera déconnectée des appareils Bluetooth si elle recoit une demande de connexion d'un téléviseur Samsung.
• Par défaut, la Soundbar est sur « ON-BT MULTI CONNECTION», mais pour revenir en mode non-multiconnexion depuis un autre mode, appuyez sur le bouton PAIR de la télécommande pendant plus de 5 secondes en mode veille, jusqu'à ce que « OFF-BT MULTI CONNECTION » s'affiche à l'écran.

Utilisation de la fonction Tap Sound

Appuyez sur la Soundbar avec votre apparéil mobile pour dire l'airio contenu dans celui-ci via la Soundbar.

• Il se peut que cette fonction ne soit pas prise en charge, selon l'appareil mobile.
• Cette fonction est uniquement compatible avec les appareils mobiles Samsung sous Android 8.1 ou supérieur.

1. Activez la fonction Tap Sound sur votre apparéil mobile.

2. Pour plus de détails sur la façon d'activer la fonction, reportez-vous à «Activation de la fonction Tap Sound» ci-dessous.

3. Appuyez sur la Soundbar avec votre apparéil mobile. Sélectionnez «Démarrer» dans la fenêtre de message affichée.

Une connexion est établie entre l'appareil mobile et la Soundbar via Bluetooth.

1. Lisez l'audio contenu dans l'appareil mobile via la Soundbar.

2. Cette fonction permet de connecter un appareil mobile à la Soundbar via Bluetooth en détectant les vibrations qui se produit lorsque l'appareil touche la Soundbar.
   Assurez-vous que l'appareil mobile ne touche pas un angle saillant de la Soundbar. La Soundbar ou l'appareil mobile risquerait d'être rayé ou endommagé.

3. Il est recommandé de recouvrir l'appareil mobile d'une housse protectrice. Appuyez légèrement sur la zone large de la partie supérieure de la Soundbar, sans forcer.
4. Pour utiliser cette fonction, mettez à jour l'application SmartThings à la première version. Il se peut que cette fonction ne soit pas prise en charge, selon la version de l'application.

Activation de la fonction Tap Sound

Utilisez l'application SmartThings pour activer la fonction Tap View, Tap Sound.

1. Sur l'appareil mobile, executez l'application SmartThings.
2. Sélectionnez (→) dans l'écran d'application SmartThings affché sur l'appareil mobile.
3. Placez «Tap View, Tap Sound» sur Activé pour permettre à la fonction de semettre en marche lorsqu'un apparéil mobile est en mouvement à proximité de la Soundbar.

REMARQUES

Lorsque l'appareil mobile est en mode d'économie d'énergie, la fonction Tap Sound ne se met pas en marche.
- La fonction Tap Sound pourrait ne pas fonctionner si des appareils situés à proximité de la Soundbar provoquent des interférences radio, comme par exemple, des appareils électriques. Assurez-vous que les appareils susceptibles de provoquer des interférences radio sont placés à une distance suffisante de la Soundbar.

10 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température elevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit.
  Sinon, renforcez le mur ou désissez un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

Diametre: M5
- Longueur: 35 mm ou plus recommends.

• Connectez les cables depuis l'unité aux apparciels externes avant d'installer la Soundbar sur le mur.
  Veillez a ce que l'unité soit eteinte et debranchee de la source d'alimentation avant de proceder a l'st installation.Dans le cas contraire, il existe un risque d'electrocution.

Composants de fixation au mur

Guide de fixation murale

X2

(M4 x L10)

Vis de fixation Vis
Support de fixation murale

1. Placez le Guide de fixation murale contre le mur.

Le Guide de fixation murale doit etre de niveau.
- Si vous teléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre télévisueur (si vous fixez la Soundbar sous votre télévisueur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

2. Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

2. Si les marques ne correspondent pas aux positions des poteaux muraux, voirlez à insérer les ancrages appropriés dans les troux avant d'insérer les vis portantes. Si vous utilisez des ancrages, pensez à percer des troux suffisamment larges pour les accueillir.

3. Enforcez une vis (non fourni) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

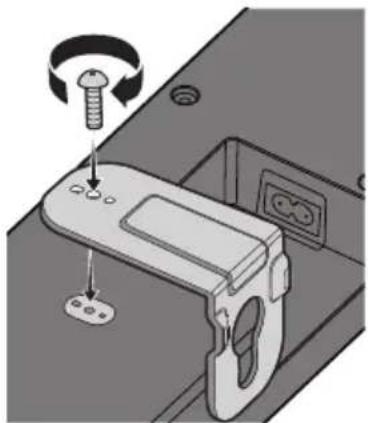

1. Installez les Support de fixation murale sur la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

• Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

Extrémité droite de la Soundbar

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Support de fixation murale reposent de manière sure sur les Vis de fixation.

2. Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas afin que les Support de fixation murale reposent de manière sure sur les Vis de fixation.

11 INSTALLATION DE LA SOUNDBAR SUR UN SOCLE DE TELEVISEUR

Placez la Soundbar sur un socle de téléviseur.

Comme indiqué sur l'illustration, alignez le centre de la Soundbar avec le centre du téléviseur, en insérant avec précaution la Soundbar dans le socle du téléviseur.

Pour obtenir une qualité sonore optimale, positionnez la Soundbar à une distance d'au moins 3 cm de la partie avant du téléviseur.

REMARQUE

Veillez a ce que la Soundbar soit placée sur une surface plane et stable.

12 MISE À JOUR DU LOGICIEL

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Si une mise à jour est proposée, vous pouvezmettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d'informations sur comment télécharger des fichiers de mise à jour, rendez-vous sur le site Samsung (www.samsung.com Support).
Ensuite, selectionnez le type de produit ou entrez le modele de votre Soundbar, selectionnez l'options Logiciels et applications, puis Telechargesements. Notez que les noms d'options peuvent varier.

Comment vérifier la version du micrologiciel

1. Eteignez la Soundbar.

2. Appuyez et maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes sur la télécommande.

3. Chaque version apparait dans l'ordre suivant sur l'affichage de la Soundbar. (Version de logiciel HDMI Tx Rx)

4. Tx: Module de transmission sans fil dans la Soundbar.

5. Rx : Module de réception sans fil dans le subwoofer.
   AFFICHAGE DE LA VERSION R2 - Arrière R2 non connecté--- - Arrière R2xxx connecté

Procedure de mise à jour

Important: La fonction de mise à jour efface tous les paramètres utilisé. Nous vous recommendons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

1. Connectez une clé USB au port USB de votre ordinateur.
   Important: Assurez-vous qu'il n'y a pas de fichiers musicaux sur la clé USB. Cela peut entraîner l'éché de la mise à jour du micrologiciel.
2. Accedez au site (www.samsung.com) → Sélectionnez Entrez le numéro de modulo, puis saisissez le modulo de votre Soundbar. Sélectionnez manuels et téléchargesments, puis téléchargez le dernier fichier de mise à jour.
3. Sauvegardez le logiciel telchége sur une clé USB et selectionnez «Extraire ici» pour dézipper le fichier.
4. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour logicielle au port USB
5. Allumez la Soundbar et changez la source sur le mode « USB ». Dans les 3 minutes, « UPGR » s'affiche et la mise à jour commence. Une fois la mise à jour terminée, la Soundbar s'éteint, puis s'allume automatiquement.

6. Appuyez sur le bouton + (Volume) sur le panneau supérieur pendant 5 secondes. « INIT » s'affiche à l'écran, puis la Soundbar s'eteint. La mise à jour est terminée.

7. Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez executer à nouveau la mise à jour.

8. Restaurez vos paramètres sur la Soundbar.

Si « UPGR » ne s'affiche pas

1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le péripérisque de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.
2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

REMARQUES

• La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le péripérisque de stockage.
• N'eteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.
• Une fois la mise à jour terminée, il se peut que la configuration de l'utilisateur soit réinitialisée dans la Soundbar. Nous vous recommendons donc de noter vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 17.

Si la mise à jour du logiciel échoue, contrôle si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
• L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.

13 DÉPANNAGE

Avant de contacter l'assistance, veuillez dire ce qui suit.

La Soundbar ne s'allume pas.

Vérifiez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise.

La Soundbar fonctionne par intermittence.

Retirez le cordon d'alimentation, puis insérez-le à nouveau.
Mettez l'appareil externe hors tension, puis sous tension, et reessayez.
En l'absence de signal, la Soundbar s'esteint automatiquement après un certain temps. Activez l'alimentation. (Voir page 7.)

Si la télécommande ne fonctionne pas.

Pointez la télécommande directement vers la Soundbar.
Remplacez les piles de la télécommande par des piles neuves.

La Soundbar n'émet:aucun son.

Le volume de la Soundbar est trop bas ou a eté mis en sourdine. Reglez le volume.
Si un apparéil externe (STB, apparéil Bluetooth, apparéil mobile, etc.) est connecté, réglez le volume de l' apparéil externe.
→ Sélectionnez la Soundbar comme sortie du son du téléviseur. (Téléviseur Samsung : Accueil () Menu Paramètres () Tous les paramètres ( Son Sortie son Sélectionnez la Soundbar)
Il y a peut-etre du jeu dans le branchement du cable sur la Soundbar. Débranchez le cable et connectez-le de nouveau.
Debranchez complètement le cordon d'alimentation, reconnectectez-le, puis allumez l'alimentation.
→Initialisez l'appareil et reessayez. (Voir page 37.)

Le caisson de basse n'émet:aucun son.

Vérifiez si levoyant LED situé à l'arrête du subwoofer est allumé en bleu. Reconnectez la Soundbar et le subwoofer si levoyant clignote en bleu ou devient rouge. (Voir page 18.)
Voupsouspuvezrencontrerun probleme s'ilya unobstacleentre laSoundbar et lesubwoofer.Déplacezlesappareilsversune zone sans obstacle.
Les signaux de fréquence radio envoyés par d'autres apparèils à proximité peuvent interrompree la connexion. Gardez l'enceinte éloignée de ces apparèils.
Débranche puis reconnectece la fiche d'alimentation.

Le volume du subwoofer est trop faible.

→Le volume original du contenu que vous écoutez peut être faible. Essayez de régler le niveau du subwoofer. (Voir page 11.)
Rapprochez l'enceinte subwoofer de vous.

La Soundbar n'apparait pas dans la liste des apparecs Bluetooth du téléviseur.

Débranche totallyment le cordon d'alimentation de la Soundbar, rebranchez-le, puis relancez une recherche. (Voir page 24.)
Connectez le téléviseur et la Soundbar avec un cable optique, puis selectionnez le mode « D.IN » en appuyant sur le bouton

(SOURCE) en haut de la Soundbar. Testez si la sortie audio fonctionne normalement et relancez une recherche. (Voir page 24.)

Si le téléviseur n'est pas connecté via HDMI TO TV (eARC/ARC).

Vérifiez si le cable HDMI est correctement connecté à la borne eARC. (Voir page 20.)
La connexion peut être rendue impossible par l'appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar.
Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV. (Téléviseur Samsung :

Accueil () Menu Paramètres () Tous les paramètres () Connexion Gestionnaire de périphériques externes Anynet+ (HDMI-CEC) ALLUMÉ)

Pour se connecter à eARC, la fonction eARC doit être régée sur «On» dans le menu de la télévision. (Téléviseur Samsung : Accueil

( Menu Paramètres ( Tous les paramètres ( Son Paramètres expert Mode HDMI-eARC (Auto.)

Il n'y a aucun son lors de la connexion au téléviseur en mode HDMI TO TV (eARC/ARC).

Voitre apparéil est incapable de dire le signal d'entrée. Changez la sortie audio du télévisueur sur PCM ou AUTO.

(Pour un téléviseur Samsung :

Accueil Menu Paramètres (品)

Tous les paramètres (S) → Son →

Paramètres expert Format de sortie audio numérique)

La Soundbar ne se connecte pas via Bluetooth.

Lors de la connexion d'un nouvel appareil, passez en mode « BT PAIRING » pour étabir la connexion. (Appuyez sur le bouton PAIR de la télécommande ou maintenez le bouton
(Source) situé sur la partie supérieure de la Soundbar enforcé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».)
Si la Soundbar est connectee a un autre apparéil, déconnectez d'abord cet apparéil pour changer d' apparéil.
Supprimez la liste des enceintes Bluetooth sur l'appareil à connecter, puis reconnectez-le. (Téléviseur Samsung: Accueil (→ Menu → Paramètres (→ Tous les paramètres (→ Son → Sortie son → Liste des haut-parleurs Bluetooth)
La connexion automatique au téléviseur peut etre désactivée.Lorsque la Soundbar est sur BT READY》，appuyez et maintenez enfoncée la touche Gauche sur la telecommande de la Soundbar pendant 5 secondes pour selectionner ON-TV CONNECT.Si vous voyagez OFF-TV CONNECT,appuyez et maintenez enfoncée de nouveau la touche Gauche pendant 5 secondes pour changer la selection.
Débranche puis reconnectez la fiche d'alimentation, et réessayez.
→Initialisez l'appareil et reessayez. (Voir page 37.)

Le son se coupe lors d'une connexion via Bluetooth.

Si votre apparéil connecté via Bluetooth se situe à une distance trop importante de la Soundbar, il est possible que le son soit coupé. Rapprochez l'appareil de la Soundbar.
Si une partie du corps entre en contact avec l'émetteur Bluetooth ou que le produit est installé sur un meuble en métal, il est possible que le son émis soit coupé.
Vérifiez l'environnement d'installation et les conditions d'utilisation.

La multiconnexion Bluetooth ne fonctionne pas.

Lorsque le téléviseur est connecté à la Soundbar, la multiconnexion Bluetooth peut ne pas fonctionner. Déconnectez la Soundbar du téléviseur et réessayez.
Vérifiez que le paramètre de multiconnexion Bluetooth est activé. (Reportez-vous à la section « La Soundbar ne se connecte pas via Bluetooth. »).
Déconnectez l'appareil en cours de lecture, appariez-le avec l'appareil que vous souhaitez connecter, puis reconnectez l'appareil précédent.
→Si le son est inaudible même après avoir établi correctement la connexion, reportez-vous à la section « Le son se coupe lors d'une connexion via Bluetooth. »

La Soundbar ne s'allume pas automatiquement avec le téléviseur.

→Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur.

14 LICENCES ET AUTRES INFORMATION

Pour plus d'informations sur le mode arrêt, le mode veille et le mode veille en réseau associées au règlement de l'Union Européenne concernant les exigences d'écoconception relatives à la consommation d'énergie en mode veille, consultez le site www.samsung.com/ global/ecodesign_energy.

Avis de Licence Libre

Les logiciels open source utilisés dans ce produit figurent à l'adresse (http://opensource.samsung.com).

15 REMARQUE IMPORTANTÀ PROPOS DU SERVICE

• Les figures et les illustrations duprésent Manuel d'utilisation sont fournies à titre de referencia uniquement et peuvent différer de l'apparance du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avere que l'appareil ne presente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).
- Le montant de ces frais administratifs vous sera notification avant que tout travail ou toute visite à votre domicile ne soit effectuee).

16 SPECIFICATIONS ET GUIDE

Specifications

Nom du modele	HW-Q600F / HW-Q610F / HW-Q610GF / HW-Q61MF
USB 5V/0,5A
Poids 3,9 kg
Dimensions (L x H x P) 1030,0 x 57,0 x 105,0 mm
Plage de températures en fonctionnement +10°C à +40°C	+40°C
Plage d'humidité en fonctionnement 10 % à 80 %, sans condensation	sans condensation
Plage de température de stockage -20°C à +45°C
Plage d'humidité de stockage 5 % à 95 %, sans condensation	densation
Formats de lecture pris en charge	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS Virtual:X / LPCM 8ch
Nom du caisson de basse PS-WF600T
Poids 5,2 kg
Dimensions (L x H x P) 184,0 x 343,0 x 295,0 mm
Consommation électricité totale en veille (W) 2,0W
Bluetooth Méthode de désactivation du port	Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

REMARQUES

Samsung Electronics Co., Ltd se reserve le droit de modifier les caractéristiques sans préavis.
- Le poids et les dimensions sont approximatifs.
- Par la presente, Samsung déclare que cet équipement radio est conforme à la directive 2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni. Le texte complet de la déclaration de conformité est accessible à l'adresse http://www.samsung.com : accédez à Assistance, puis saisissez le nom du modèle. Cet équipement peut fonctionner dans tous les pays de l'UE et au Royaume-Uni.

• PUISSANCE DE SORTIE DE L'APPAREIL SANS FIL

Puissance de transmission RF max.

100 mW à 2,4 GHz - 2,4835 GHz

25 mW à 5,725 GHz - 5,875 GHz

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas etre eliminées en fin de vie avec les autres déchets menagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercury, de cadmium ou de plomb supérieures aux niveaux de reference stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protégé les ressources naturelles et d'encourager la réutilisation du matériel, voirlez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrélée des déchets représentant des risques environnementaux et de santé publique, veuilles séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la règlementation REACH WEEE, rendez-vous sur :
