MODE D'EMPLOI DH650001AV Campbell Hausfeld
Instructions d'utilisation modèles pneumatiques
S'il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l'entretien du produit décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et de dégâts matériels! Conserver ces instructions comme référence.
Description
Les pistolets vaporisateurs pneumatiques sont conçus pour performer une variété d'applications de peinture, d'enduit et de finis tout en utilisant la puissance d'air comprimé.
Directives de sécurité
Ce manuel contient de l'information très importante qui est fournie pour la SÉCURITÉ et pour ÉVITER LES PROBLEMES D'ÉQUIPEMENT. Rechercher les symboles suivants pour cette information.
DANGER
une situation
hasardeuse imminente qui RÉSULTERA en perte de vie ou blessures graves.
Avertissement
indique une
situation hasardeuse potentielle qui PEUT résulter en perte de vie ou blessures graves.
une situation
hasardeuse potentielle qui PEUT résulter en blessures.
Avis indiqué
I'information
importante pour éviter le dommage de l'équipement.
Déballage
Lors du déballage, l'examiner soigneusement pour rechercher toute trace de dommage susceptible de s'être produit en cours de transport. Serrer tous les raccords, boulons, etc., avant d'utiliser le modèle.
outil qui a été
endommagé pendant le transport, la manipulation ou l'utilisation. Le dommage peut résulter en éclatement et peut causer des blessures ou dégâts matériels.
Généralités sur la sécurité
- Lire attentivement tous les manuels compris avec ce produit. Se familiariser avec ce produit, ses commandes et son utilisation.
- Suivre tous les codes de sécurité et d'électricité locaux ainsi que les codes des É-U; National Electrical Codes (NEC) et Occupational Safety and Health Act (OSHA).
pouvez
créer de la poussière en coupant, ponçant, PERCANT ou meulant les matériaux tels que le bois, la peinture, le métal, le béton, le ciment ou la maçonnerie. Cette poussière peut contenir des produits chimiques pouvant causer le cancer, les défauts congénitaux ou autres problèmes de reproduction. Portez de l'équipement de protection.
DANGER
Ne jamais pulvériser plus près que 7,62 mètres du compresseur! Si possible, placer le compresseur dans un endroit séparé. Ne jamais pulvériser vers le compresseur commandes ou son moteur.
- Ne pas pulvériser des matériaux inflammables près d'une flamme ou autres sources d'ignition.
Les moteurs, l'équipement électrique et commandes peuvent causer des arcs électriques qui peuvent allumer un gaz ou une vapeur inflammable. Ne pas entreposer des liquides ou des gaz inflammables près du compresseur.
- Ne pas fumer ni manger pendant la pulvérisation d'insecticides, ou autres matières inflammables.
Attention
Garder le tuyau à l'écart des objets pointus. L'éclatement des tuyaux peut causer des blessures graves. Inspector les tuyaux à air régulièrement et les replacer si endommagés.
Toujours travailler dans un environnement propre. Ne pas diriger le pistolet vers la poussière ou le débris afin d'éviter des blessures personnelles, ainsi que le dommage à l'objet de travail. Garder les visiteurs à l'écart et NE JAMAIS permettre les enfants ni les animaux familiers dans l'endroit de travail.
Avertissement
Utiliser un masque respirateur, souliers antidérapants et des vêtements protecteurs pendant la pulvérisation. Toujours pulvériser dans un endroit bien ventilé afin d'éviter les hazards de santé et de feu. Se référer aux données de matériel de pulvérisation; Material Data Sheets (MSDS) pour plus de renseignements.
MÉMENTO: Gardez votre preuve datée d'achat à fin de la garantie! Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.
Généralités sur la sécurité (suite)
Toujours porter une protection pour les yeux.
Ne jamais utiliser d'oxygène, de dioxyde de carbone, de gaz combustible ou tout gaz en bouteille comme source d'air du pistonnet de pulvérisation. De tels gaz peuvent exploser et provoquer de graves blessures. - Ne pas abuser ce produit. L'exposition excessive au travail dans les positions d'accès difficile et le mouvement répétitif peuvent causer des blessures aux mains et aux bras. Arrêtez d'utiliser un outil et consultez un médecin si vous avez le malaise, l'engourdissement, le picotement ou la douleur. Ne jamais diriger la pulvérisation vers soi-même ni vers une autre personne. Ceci peut causer des blessures graves. - Ne pas pulvériser des acides, matériaux corrosifs, produits chimiques toxiques, les engrais ou pesticides. Ceci peut résulter en mortalité ou en blessure grave.
Attention
- Pendant la pulvérisation et le nettoyage, suivre les instructions et les précautions de sécurité fournies par le fabricant des matériaux (Se référer au MSDS).
- Ne pas trop se pencher. Garder bon pied et bon équilibre en tout temps. Ceci permet d'avoir un meilleur contrôle du pistolet de pulvérisation dans les situations imprévues.
- Rester vigilant. Il faut regarder ce que vous faites et utiliser son sens commun en faisant fonctionner du pistolet de pulvérisation. Ne pas faire fonctionner du pistolet si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention en faisant fonctionner du pistolet augmente le risque de blessures.
Averagement
Ne pas utiliser une pression qui dépasse la pression de service du pistolet de pulvérisation ou de n'importe quelle pièce (tuyau, raccords, etc.) du système de peinture.
- Une surpression du pistolet de pulvérisation peut mener à un éclatement, une opération anormale, un bris du pistolet ou de graves blessures.
- Toujours vérifier avant d'utiliser du pistolet de pulvérisation que la source d'air est ajustée à la pression d'air nominale ou dans la plage de pression d'air nominale.
- Vérifier pour tout signe de mauvais alignement ou grippage de pièces mobiles, bris de pièces et toute autre condition qui pourrait affecter le fonctionnement du pistolet de pulvérisation. Si le pistolet est endommagé, le réparer avant de l'utiliser. De nombreux accidents sont causés par des pistolets mal entretenus. Il y a un risque d'éclatement si le pistolet est endommagé.
Attention
- Éviter tout démarrage accidentel. S'assurer que la gachette est en position d'arrêt (off) avant de brancher à l'alimentation d'air. Ne pas transporter du pistolet de pulvérisation avec le doigt sur la gachette ni brancher du pistolet à l'alimentation d'air avec l'interrupteur en marche.
- Débrancher le pistolet de pulvérisation de la source d'air avant de changer les accessoires, d'effectuer l'entretien ou de ranger le pistolet. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel du pistolet de pulvérisation.
Manque d'installer l'équipement pour l'enlevage d'eau/huile peut résulter en dommage au mécanisme ou à l'objet de travail. - Toujours utiliser un régulateur de pression sur l'alimentation d'air au pistonnet.
Le pistolet vaporisateur est important dans n'importe quelle application de finition. Les techniques de préparation de surface et de peinture, ainsi que les techniques d'utilisation du pistolet doivent être compris. Ces instructions expliqueront les différentes techniques de pulvérisation et serviront comme guide pour l'utilisation et techniques de pulvérisation corrects de la peinture.
Se référer au Manuel De Pièces De Rechange pour des renseignements spécifiques au modèle.
Présentement, il y a trois types de pistolets vaporisateurs : Alimentation À Siphon, À Pression, et À Gravité (Voir les Figures 2-5). Le type de pistolet utilisé dépend de l'application et de la taille du projet. Ces types de pistolets peuvent être de type traditionnel ou de Haut Volume, Basse Pression (HVLP).
Terminologie du pistolet vaporisateur
ALIMENTATION - Méthode pour amener la peinture au pistolet pour la vaporisation.
ALIMENTAION SOUS PRESSION - Méthode d'alimentation utilisant un godet ou un réserve à peinture pour forcer la peinture à travers le pistolet. Les capuchons d'air de mélange interne ou externe peuvent être utilisés avec cette méthode. La méthode à alimentation sous pression est généralement utilisée pour la pulverisation de peinture épaisse ou pour des projets larges.
Alimentation par SIPHON
Méthode d'alimentation ou la pression atmosphérique crée un vide partiel pour siphonner la peinture au pistonnet. Seulement les capuchons d'air à mélange externes sont utilisés avec cette méthode. La méthode d'alimentation par siphon est utilisée avec les peintures minces.
Alimentation par gravite -
Méthode d'alimentation semblable à l'alimentation par siphon mais avec le godet inversé pour créer une pression de fluide positive à la buse.
MÉLANGE - Le mélange de peinture et de l'air lorsqu'on pulvérise.
MÉLANGE INTERNE - Méthode où l'air et le matériel sont mélangés à l'intérieur du capuchon d'air juste avant d'être pulvérisés. Cette méthode est utilisée pour la pulvérisation de la peinture épaisse à séchage lent et peut seulement être utilisée avec la méthode d'alimentation sous pression. Ne pas utiliser des peintures à séchage rapide pour un mélange interne. Le matériel séchera à l'intérieur des capuchons à air et les colmateront rapidement.
MÉLANGE EXTERNE - Procédé par lequel l'air et le matériel sont mélangés juste après la sortie de la buse. Ce mélange est pour l'utilisation avec les matériaux à séchage rapide ou pour les finis de haute qualité.
Introduction (suite)
PURGEUR/NON-PURGEUR - Ceci indique si l'air passe dans le pistolet continuellement ou seulement lorsqu'on appuie sur la gachette.
PURGEUR - Dans ce mode, l'air traverse continuellement le pistolet, que l'on pulvérise ou non. Ce mode est généralement utilisé lorsque l'air est fourni par un compresseur à fonctionnement continu sans réservoir.
NON-PURGEUR - Dans ce mode, l'air ne circule que lorsqu'on appuie sur la gachette. Ce type de fonctionnement est utilisé avec un compresseur ayant un réservoir à air ou si l'alimentation en air de l'usine est large.
Viscosité - La mesure de la résistance de l'écoulement des liquides.
Bouton de réglage de
CONFIGURATION - Utilisé pour le réglage de taille et de configuration du jet de matériel pulvérisé du pistolet à l'objet de travail.
BOUTON DE RÉGLAGE DE FLUIDE - Sert à régler la quantité de peinture mélangée avec l'air.
RESERVOIR À PEINTURE - Un réservoir auxiliaire qui permet une pulvérisation continue de grandes quantités de peinture sans avoir à s'arrêter pour faire le plein comme c'est le cas avec un godet et permet l'utilisation du pistolet à n'importe quel angle.
Les pistolets traditionnels utilisent un niveau de pression de capuchon d'air plus élevé que les pistolets HVLP. Ceci a comme résultat la sur-pulvérisation et un transfert d'efficacité diminué.
Les processus HVLP, electrostatique et sans air sont les seules méthodes de pulvérisation complaisants qui rencontre les critères de 65% d'efficacité du transfert exige par quelques districts de réglage de qualité d'air. Ce transfert d'efficacité élevé, épargne significativement de matériel comparé à la méthode traditionnelle de pulvérisation. Vérifier les règlements locaux, provinciaux et nationaux avant de pulvériser.
Le processus HVLP devient plus populaire dans l'industrie de finition car il ne nuit pas à l'environnement. Par définition, la pression
Eau/huilde dans l'air comprimé
Toutes les pompes de compresseurs d'air relâchent un peu d'eau, d'huile ou autres contaminants dans l'air comprimé.
IMPORTANT: Cette condensation causera l'apparition d'"oeil de poisson" dans la peinture. Installer l'équipement nécessaire pour l'enlevage d'eau/huile au besoin pour l'application désirée.
Manuel d'installation de l'équipement nécessaire pour l'enlèvement d'eau/huile peut résulter en dommage à l'équipement ou à
L'objet de travail.
d'air dans le capuchon d'air doit être moins que ou égale à 69 kPa pour être HVLP. Une configuration douce et à basse vitesse est produite qui augmente le contrôle.
le contrôle et réduit le "rebondissement et la surpulvérisation (Voir la Figure 1). En conséquence, la méthode HVLP est idéale pour la pulvérisation des pièces avec renflements.
Types de montages de pistolets vaporisateurs
MONTAGE DU GODET POUR L'ALIMENTATION PAR SIPHON La pression d'air pour la vaporisation est contrôlée par le régulateur sur la source d'air. La quantité de fluide est réglée par le bouton de réglage de fluide, la viscosité de la peinture et la pression d'air (Voir Figure 2). Le godet du siphon doit être ventilé à l'atmosphère.
Figure 2 - Montage du Godet pour Alimentation Par Siphon
MONTAGE DU GODET POUR L'ALIMENTATION SOUS PRESSION La pression d'air pour la vaporisation est contrôlée par le régulateur sur la source d'air. La pression de fluide est contrôlée en ajustant le régulateur du godet. La quantité de fluide est aussi réglée par le bouton de réglage de
fluide (Voir Figure 3). Cette méthode est nécessaire pour l'usage de fluides épais et lorsque vous pulvérisez utiliser la buse de mélange interne. Cette méthode requiert généralement une buse de fluide spécialisée, aiguille et un jeu de capuchon d'air.
Figure 3 - Montage du Godet pour Alimentation Sous Pression
MONTAGE DU RÉSERVOIR POUR L'ALIMENTATION SOUS PRESSION Cette méthode est pareille que le montage du godet pour l'alimentation sous pression sauf que le pistolet peut être orienté dans n'importe quelle position indépendamment du réservoir (Voir Figure 4). Cette méthode est idéale pour un rendement moyen ou les applications de pulvérisation à grande échelle.
Figure 4 - Montage du réservoir pour l'alimentation sous pression
Types de montages de pistoles vaporisateurs (suite)

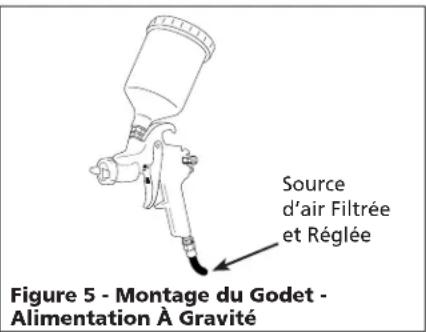

MONTAGE DE GODET D'ALIMENTATION À GRAVITÉ
Cette méthode est semblable à l'alimentation par siphon avec godet, sauf que le godet est positionné par dessus le corps du pistolet pulvérisateur (Voir Figure 5). Ceci crée une pression de fluide positive dans la buse.
Préparation
- Bien mélanger le matériel selon les instructions du fabricant, et diluer si nécessaire. La plupart des produits se pulverisent facilement s'ils sont dilués conformément aux instructions du fabricant. Filtrer le matériel avec la gaze ou un filtré pour peinture. Faites un essai sur un morceau de carton. Si le produit est trop écais, ajouter un peu de diluant. DILUER AVEC PRECAUTION!!
- Faites le plein du godet jusqu'aux 3/4 et mettre le compresseur d'air en marche.
- Monter un carton ou un matériel en surplus pour utiliser comme cible et ajuster pour obtenir la meilleure configuration de débit.
Direction de l'eventail

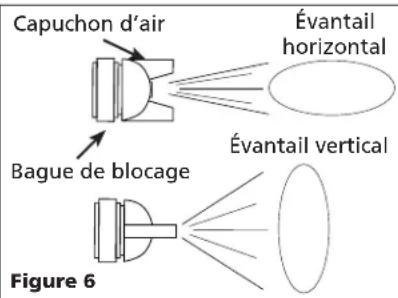

La direction de l'éventail (horizontal ou vertical) peut être changée en desserrant la bague de blocage et en
tournant le capuchon d'air (Voir la figure 6). Serrer à la main la bague de blocage suite à l'ajustement.
Réglage de configuration
ALIMENTATION PAR SIPHON ET GRAVITÉ
- Régler la pression d'air selon les recommandations fournies avec le matériel à pulvériser. La pression d'air tombe d'habitude entre 276 kPa - 414 kPa. Régler la pression d'air avec la gachette tirée et le bouton de réglage d'air (si applicable) complètement ouvert. Si vous désirez une pression d'air diminuée pour quelques endroits de l'objet à pulvériser, utiliser le bouton de réglage d'air pour diminuer la pression au besoin (Voir Figure 7).
Figure 7 - Réglement d'air du Pistolet Vaporisateur
- Choisir la taille de configuration pour la forme désirée. Pour un plein débit, ouvrir le bouton de réglage de débit en tournant au sens contraire des aiguilles d'une montre. Pour un débit rond, tourner le bouton de réglage de débit au sens des aiguilles d'une montre (Voir Figure 8).
Figure 8 - Taille de configuration
- Tourner le bouton de réglage de fluide complètement au sens des aiguilles d'une montre jusqu'à ce qu'il soit fermé (Voir Figure 8).
- Tirer brusquement sur la gachette en tournant le bouton de réglage de fluide au sens contraire des aiguilles d'une montre. Observer la configuration du début sur la cible et ajuster le bouton de réglage de fluide jusqu'à ce que vous obtenez la configuration (vaporisation) désirée (Voir Figure 9).
Figure 9 - Uniformité de la Configuration (Vaporisation)
Si la vaporisation est trop fine, (surpulvérisation excessive), résultat d'un surplus d'air pour le montant de peinture à pulvériser, diminuer la pression d'air ou ouvrir le bouton de réglage de fluide afin de pulvériser plus de matériel.
Si la pulvérisation est trop épaisse (crachement de matériel), diminuer la quantité de matériel avec le bouton de réglage de fluide ou amincir la peinture.
MONTAGE D'ALIMENTATION SOUS PRESSION
- Régler la pression d'air au pistolet selon les recommandations fournies avec les matériaux de pulvérisation. Cette pression varie entre 276 kPa - 414 kPa. Régler la pression d'air avec la gachette tirée et le bouton de réglage d'air (si applicable) complètement ouvert. Si vous désirez une pression d'air diminuée pour certains endroits de l'objet de travail, utiliser le bouton de réglage d'air pour diminuer la pression au besoin (Voir Figures 7).
- Ajuster la taille de début à la forme désirée. Pour un plein début, tourner le bouton de réglage de début au sens contraire des aiguilles d'une montre. Pour une configuration ronde, tourner le bouton de réglage de début au sens des aiguilles d'une montre (Voir Figure 8).
- Ouvrir le bouton de réglage de fluide en le tournant au sens contraire des aiguilles d'une montre environ trois tours.
- Commencer avec une pression de réservoir de 0 kPa et tourner le régulateur du réservoir lentement afin d'augmenter le débit de fluide jusqu'à ce que vous obtenez la consistance de configuration (vaporisation) désirée.
- Si la vaporisation est trop épaisse, diminuer la pression du réservoir avec le régulateur du réservoir. Tirer brusquement sur la gachette ou ouvrir la soupape de décharge.
Préparation (suite)
pour dissiper la pression, ensuite augmenter la pression lentement afin d'obtenir la consistance de configuration correcte (Voir Figure 9).
- Le bouton de réglage de fluide peut être utilisé pour l'ajustement délicat de la constance de la configuration.
Avant de pulvériser l'objet de travail, se pratiquer pendant quelques minutes sur une cible en carton pour s'assurer d'une taille et constance de début correct.
Fonctionnement
- Commencer à pulvériser. Toujours garder le pistolet à angle droit par rapport à l'objet de travail (Voir Figure 10).

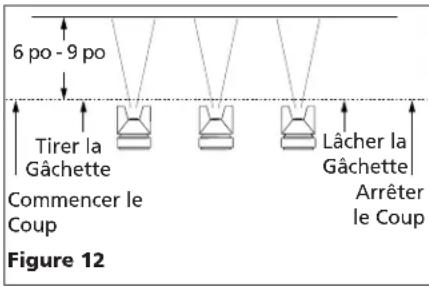

Garder la buse environ 6 po à 9 po de la surface de travail pendant le coup et plusieurs jours de placer
la buse pendant la pulvérisation.
Arrêter le pistolet en mi-coups causera un surplus de peinture et resultanta en "coulements". Ne pas bouger le pistolet en "evantail" d'un cote à l'autre pendant la pulvérisation. Ceci causera un surplus de peinture au centre du coups et un enduit insuffisant à chaque bout (Voir Figure 11).
- Tirer correctement sur la gachette. Commencer le mouvement au début du coup AVANT DE TIRER SUR LA GACHETTE et la relacher AVANT D'ARRÊTER LE MOUVEMENT à la fin du coup. Cette procédure "melangera" chaque coup avec le prochain sans avoir l'apparition de chevauchement ou d'inégalités (Voir Figure 12).
- La quantité de peinture appliquée peut être variée en changeant la vitesse du coup, la distance de la surface et l'ajustement du bouton de réglage de fluide.
- Chevaucher les coups juste assez pour obtenir une couche égale. (Voir Figure 13).
REMARQUE: Deux couches minces de peinture donneront un meilleur résultat qu'une couche épaisse et diminueront le risque de coulants. 5. Utiliser un morceau de carton pour protéger les autres surfaces de travail contre la surpulvérisation des bords de l'objet de travail. Utiliser du ruban-cache pour recouvrir d'autres endroits au besoin.
Nettoyage quotidien
Les codes locaux exigeront peut-être l'utilisation de méthodes et équipement spécifique pour le nettoyage. Suivre tous les codes locaux ainsi que les recommendations du fabricant pour l'utilisation et la mise au rebut de matériel et de solvants.
REMARQUE: Dans les instructions qui suivent, l'utilisation du mot "solvant" se rapporte au solvant spécifique pour le produit que l'on utilise (diluant de laque pour les laques par exemple).
- Pistoles à godets - Enlever et vider le godet puis le rincer avec le solvant recommandé pour le produit utilisé.
- Remplir le godet avec du solvant propre et le brancher au pistolet. Pulvériser le solvant à travers le pistolet tout en secouant vigoureusement le pistolet. Essuyer l'extérieur avec un chiffon imbibé de solvant. Répéter cette opération jusqu'à ce que le pistolet soit propre.
- Enlever le capuchon d'air et le tremper dans un solvant jusqu'à ce qu'il soit propre: au besoin, utiliser un petit pinceau pour enlever les taches rebelles. Des cure-dents ou des petits pinceaux peuvent être utilisés pour nettoyer les conduits d'air. TOUTEFOIS, NE JAMAIS UTILISER D'OBJETS METALLIQUES POUR NETTOYER LES ORIFICES CALIBRES. S'ILS SONT ENDOMMAGÉS, LA PULVÉRISATION SERA DE MAUVAISE QUALITÉ
- Nettoyer les joints d'étanchéité avec un chiffon imbibé de solvant. Pour ne pas endommager l'équipement, ne pas tremper les joints d'étanchéité ni le corps du pistolet dans le solvant.
- Pulvériser l'essence minérale avec le pistolet pour empêcher la formation d'oxyde après avoir utilisé de l'eau pour rincer le pistolet de la peinture ou de tout autre produit à base d'eau.
- Au remontage, enduire les pièces mobiles d'huile sans silicone. Avant d'entreposer, enduire les raccords filtres de gelée ou de pétrole Vaseline® ou de graisse légère.
- Nettoyer et rincer le pistolet afin de neutraliser les contaminants corrosifs au pistolet.
NETTOYAGE D'UN PISTOLET UTILISÉ AVEC UN RÉSERVOIR À PEINTURE
L'alimentation en air au réservoir et dissiper toute la pression du réservoir.
- Ouvrir le purgeur d'air du réservoir. Si un capuchon de mélange externe a été utilisé, le desserrer un peu légèrement.
Entretien (suite)
- Réduire la pression d'air à 69 kPa - 138 kPa. Tenir un morceau de tissu enroulé fermement autour des ouverture(s) dans le capuchon d'air et appuyer sur la gachette. L'air recoulera par l'embout d'arrivée de fluide, chasser la peinture du tuyau et la renverra dans le réservoir.
- Vider la peinture du réservoir et le nettoyer à l'aide d'un solvant et un chiffon.
- Mettre suffisamment de solvant dans le réservoir pour bien laver le tuyau et le pistolet. Fermer le réservoir et pulvériser jusqu'à ce que le solvant qui s'échappe du pistolet soit propre.
- Enlever le tuyau d'arrivée de matériel et y souffler de l'air comprimé pour chasser toute trace de solvant.
fle de l'air dans le
tuyau, ne pas diriger l'autre extrémité du tuyau sur d'autres afin de ne pas projeter du solvant dans les yeux ni sur la peau, ce qui pourrait causer des blessures.
Nettoyage périodique
À cause des grumeaux qu'il peut y avoir dans la peinture, il sera peut-être nécessaire de démonter de temps en temps le pistolet pour inspecter et nettoyer les pièces et le corps du pistolet.
- Inspector les ouvertures dans le capuchon d'air et la buse de fluide. Si elles sont obstruées, tremper le capuchon d'air ou la buse dans du solvant.
- Un pinceau ou cure-dent peut etre utilise pour forcer la peinture seche de l'ouverture. NE PAS UTILISER DE POINTES METALLIQUES POUR ENLEVER LA PEINTURE AU RISQUE D'ENDOMMAGER LES ORIFICES USINEES CE QUI CAUSERA LA PULVERISATION INCORRECTE.
- Enlever et inspecter l'aiguille de réglage pour l'usure excessive au bout et pour voir si elle est droite. IMPORTANT: Si l'extrémité de l'aiguille est plus usée sur un côté que l'autre, l'aiguille est tordue ou décentrée. Un corps de pistonnet tordu n'est pas redressable. Faire rouler l'aiguille sur une surface plane. Remplacer si nécessaire.
- Vérifier et replacer tous joints toriques et joints d'étanchéité. Ceux-ci peuvent être essuyés mais pas trempés dans du solvant.
- Desserrer les écrous de presse-étoupe. Remplacer le presse-étoupe SEULEMENT si la fuite ne peut pas être étanchée en resserrant l'écrou. (Voir Figure 14). Ne pas trop serrer un écrou de presse-étoupe, ici peut limiter le déplacement de l'aiguille.
- Procéder à l'inverse pour le remonter et utiliser un huile sans silicone sur les pièces mobiles. Utiliser la Vaseline ou la graisse légère sur les joints filetés et sur les raccords de tuyaux.
Entreposage
- Tourner le bouton de réglage de fluide du pistolet à gauche afin de l'ouvrir et de réduire la tension sur l'aiguille.
- Le pistolet DOIT ETRE bien nettoyé et graissé le gèrement.
Figure 14 - Pistolet Vaporisateur Conventionnel à Siphon
Symptôme cause(s) possible(s) mesure corrective
- Les trous du côté droit ou gauche du capuchon d'air sont obstrués
- Saleté sur le bord gauche ou droit de l'embout de fluide
- Nettoyer. Utiliser seulement une pointe non-métallique 2. Nettoyer
- Matériel sec en haut ou en bas de l'embout de fluide
- Capuchon d'air desserré ou siège sale
- Capuchon d'air obstrué
1. Nettoyer 2. Nettoyer et serrer 3. Nettoyer. Utiliser seulement une pointe non-métallique
Guide de Dépannage
| Symptôme Cause(s) Possible(s) Mesure Corrective | ||
| Configuration fende | 1. Configuration de l'évantail trop ouverte2. Fluide tournée trop loin3. L'air de vaporisation trop élevée4. Pression de fluide trop basse (Alimentation sous pression seulement) | 1. Fermer un peu le réglage de la configuration de l'évantail2. Augmenter le fluide3. Diminuer la pression d'air de vaporisation4. Augmenter la pression de fluide |
| Configuration lourde au centre | 1. Réglage d'évantail un peu fermé2. Matériel trop écais3. Pression de vaporisation trop basse4. Pression de fluide trop élevée (ali-mentation sous pression) | 1. Ouvrir le réglage de la configuration de l'évantail2. Amincir à la viscosité correcte3. Augmenter la pression de vaporisation4. Diminuer la pression de fluide ou tourner le bouton de réglage de fluide |
| Vaporisa-tion qui crache | 1. Niveau de matériel trop bas2. Récipient trop renversé3. Raccord d'arrivée de fluide desserré4. Embout de fluide/siège desserré ou endommagé5. Écrou de presse-étoupe de l'aiguille de fluide sec ou desserré6. Évent d'air obtrué | 1. Remplir2. Le tenir plus droit3. Serrer4. Ajuster ou replacer5. Graisser et ou serrer6. Débloquer le trou de l'event |
| Fluide qui coule de l'écrou de presse-étoupe | 1. Écrou de presse-étoupe desserré2. Garniture usée ou sèche | 1. Serrer, mais ne pas limiter l'aiguille2. Remplacer ou graisser (huile sans silicone) |
| Air qui coule du capu-chon d'air sans que la gâchette soit tirée | 1. Tige de soupape d'air qui reste prise2. Contaminant sur la soupape d'air ou le siège3. Soupape d'air ou siège usé ou endommagé4. Ressort de soupape d'air cassé5. Tige de soupape courbée | 1. Graisser2. Nettoyer3. Remplacer4. Remplacer5. Remplacer |
| Fluide qui coule de la buse de fluide du pistolet alimenté sous pression | 1. Écrou de presse-étoupe trop serré2. Buse de fluide usée ou endommagée3. Matière étrange sur la buse4. Ressort de l'aiguille de fluide cassée | 1. Ajuster2. Remplacer la buse et/ou l'aiguille3. Nettoyer4. Remplacer |
| Surpulvérisation exces-sive | 1. Pression de vaporisation trop élevée2. Trop loin de la surface de travail3. Coups incorrectly (arcs, mouvement du pistolet trop rapide) | 1. Diminuer la pression2. Ajuster à la distance correcte3. Le déplacer à une vitesse moyenne, parallax à la surface |
| Neulpervise pas | 1. Pas de pression au pistolet2. Réglage de fluide pas assez ouvert3. Fluide trop lourd (siphon)4. Pression de fluide trop basse (ali-mentation sous pression) | 1. Vérifier la canalisation d'air2. Ouvrir le bouton de réglage de fluide3. Amincir le fluide ou changer au système d'alimentation à un système sous pression4. Augmenter la pression du fluide |
| Pas de pression dans le réservoir | 1. Régulator endommagé ou défectueux2. Clapet pris | 1. Remplacer le régulateur2. Nettoyer ou remplacer le clapet |
Garantie limitée
- DUREE: À partir de la date d'achat par l'acheteur original comme suit - Un An.
- GARANTIE ACCORDEE PAR (GARANT): Campbell Hausfeld, a Marmon/Berkshire Hathaway Company, 100 Production Drive, Harrison, Ohio, 45030. Visitez www.campbellhausfeld.com
- BENEFICIARE DE CETTE GARANTIE (ACHETEUR): L'acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.
- PRODUITS COUVERTS PAR CETTE GARANTIE: Ce pistolet de pulvérisation Campbell Hausfeld.
- COUVERTURE DE LA PRESENTE GARANTIE: Défauts importants de matérielux et de main d'oeuvre qui se produit durant la période de garantie à l'exception de ce qui est noté plus bas.
- LA PRESENTE GARANTIE NE COUVRE PAS:
A. Les garanties implicites, y compris celles de commercialisabilité et D'ADPTION À UNE FONCTION PARTICULIERÉ SONT LIMITÉES À PARTIR DE LA DATE D'ACHAT INITIALE TELLE QU'INDIQUÉE DANS LA SECTION DURÉE. Si ce produit est utilisé pour une fonction commerciale, industrielle ou pour la location, la durée de la garantie sera quatre-vingt-dix (90) jours à compté de la date d'achat. Quelques Provinces (États) n'autorisent pas de limitations de durée pour les garanties implicites. Les limitations précédentes peuvent donc ne pas s'appliquer. B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n'autorisent pas l'exclusion ni la limitation des dommages fortuits ou indirects. La limitation ou exclusion précédente peut donc ne pas s'appliquer. C. Toute panne resultant d'un accident, d'une utilisation abusive, de la négligence ou d'une utilisation ne respectant pas les instructions données dans le(s) manuel(s) accompagnant le produit. Un accident, l'utilisation abusive par I'acheteur, la négligence ou le manque de faire fonctionner les produits selon les instructions comprend aussi l'enlevage ou la modification de n'importe quel appeareil de suturet. Si ces appeareils de suturet sont enleves ou modifiés, la garantie sera annulée. D. Reglages normaux qui sont expliqués dans le(s) manuel(s) d'utilisation accompagnant le produit. E. Articles ou services qui sont exigés normalement pour le produit, par ex. joints toriques, dessort, joints d'etanchéité, garnitures ou sceaux, embouts de fluide, aiguilles, éléments du filtré ou toute autre piece consommable non spécifiquement indiquée. Ces articles ne seront couverts que pendant quatre-vingt-dix (90) jours de la date d'achat original. Les produits soulignés sont garantis seulement contre les défauts de matérielux et de main d'? uvre.
- RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparer ou remplacer, au besoin du Garant, les produits ou composants défectueux, qui ont connu une défaillance et/ou qui ne sont pas conformes pendant la durée précise de validité de la garantie.
- RESPONSABILITÉS DE L'ACHETEUR AUX TERMES DE CETTE GARANTIE:
A. Fournir une preuve d'achat datée et un état d'entretien. B. Visitez www.campbellhausfeld.com pour obtenir vos options de service sous garantie. Les frais de transport sont la responsabilité de l'acheteur. C. Utilisation et entretien du produit avec un soin raisonnable, ainsi que le décrit le(s) manuel(s) d'utilisation.
- RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRESENTE GARANTIE : La réparation ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la disponibilité des pièces de rechange.
Ct t t. L'acheteur peut également jour d'autres qui varient d'une Province, d'un Etat ou d'un Pays à l'autre.
