GAGD277DKR - Armoire à outils Gladiator - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Non spécifiées
Utilisation	Non spécifiée
Maintenance et Réparation	Non spécifiée
Sécurité	Non spécifiée
Informations Générales	Non spécifiées

FOIRE AUX QUESTIONS - GAGD277DKR Gladiator

Comment assembler le Gladiator GAGD277DKR ?

Pour assembler le Gladiator GAGD277DKR, suivez le manuel d'instructions fourni dans l'emballage. Assurez-vous d'avoir tous les outils nécessaires et de respecter l'ordre des étapes.

Quel type de matériel est recommandé pour le nettoyage ?

Pour nettoyer le Gladiator GAGD277DKR, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Comment régler les étagères du Gladiator GAGD277DKR ?

Les étagères peuvent être réglées en dévissant les supports et en les repositionnant à la hauteur souhaitée. Assurez-vous que les étagères sont bien fixées avant de les utiliser.

Quelle est la capacité de poids maximale des étagères ?

La capacité de poids maximale pour chaque étagère du Gladiator GAGD277DKR est de 136 kg. Ne dépassez pas cette limite pour garantir la sécurité et la durabilité du produit.

Où puis-je trouver des pièces de rechange pour le Gladiator GAGD277DKR ?

Les pièces de rechange peuvent être commandées auprès du service client Gladiator ou via leur site web officiel. Assurez-vous d'avoir le numéro de modèle à portée de main.

Le Gladiator GAGD277DKR est-il résistant à la rouille ?

Oui, le Gladiator GAGD277DKR est conçu avec des matériaux résistants à la rouille, mais il est recommandé de le garder dans un endroit sec pour prolonger sa durée de vie.

Comment puis-je retourner le Gladiator GAGD277DKR si je ne suis pas satisfait ?

Pour retourner le Gladiator GAGD277DKR, veuillez consulter la politique de retour du détaillant auprès duquel vous l'avez acheté. Assurez-vous de conserver l'emballage d'origine.

Quel est le poids du Gladiator GAGD277DKR ?

Le poids du Gladiator GAGD277DKR est d'environ 68 kg. Vérifiez les spécifications pour des détails plus précis.

Y a-t-il une garantie pour le Gladiator GAGD277DKR ?

Oui, le Gladiator GAGD277DKR est couvert par une garantie limitée. Consultez le manuel d'utilisation ou le site web de Gladiator pour plus d'informations.

Puis-je utiliser le Gladiator GAGD277DKR à l'extérieur ?

Bien que le Gladiator GAGD277DKR soit durable, il est préférable de l'utiliser à l'intérieur pour éviter une exposition prolongée aux intempéries.

MODE D'EMPLOI GAGD277DKR Gladiator

ARMOIRES À TIROIRS À

OUTILS MODULAIRES EN

ACIER SOUDÉ DE HAUTE

QUALITÉ

Instructions d'assemblage

ARMARIO MODULARES

DE ACERO FUNDIDO

CON CAJONES PARA

HERRAMIENTAS PREMIER

Outils et pièces....7

Spécifications d'utilisation

de l'armoire....7

Déballage de l'armoire....7

Installation des pare-chocs......7

Installation des Roulettes......8

GARANTIE....9

SEGURIDAD DEL ARMARIO......10

PIEZAS....10

INSTRUCCIONES DE

ENSAMBLAJE......11

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

! DANGER

⚠ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

PIÈ CES

F1 F2 F3

F4

Étiquette	Description Quantité
F1	Boulon de carrosserieM6 x 14 mm	16
F2 M6	Rondelle à épaulement 8
F3 Vis à tête cruciforme M6 x 12 mm 8
F4 Écrou	autobloquant M6 16

INSTRUCTIONS D'ASSEMBLAGE

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation.

Outillage nécessaire :

■ Clé de 10 mm

■ Tournevis cruciforme

■Tournevis à tête plate

Pièces fournies :

■ Clé (2)

■ M6 Rondelle à épaulement (8)

■ Tapis supérieur (1)

■ Roulettes fixes (2)

■ Modèle à tiroirs : doublures de tiroir (5) Modèle à plateau : doublure de plateau (1)

■Roulette pivotantes (2)

■ Pare-chocs (forme L) (2)

■ Écrou autobloquant M6 (16)

■Vis à tête cruciforme M6 x 12 mm (8)

■Boulon de carrosserie M6 x 14 mm (16)

Spécifications d'utilisation de l'armoire

■Le produit est conçu pour une utilisation dans un garage.

■ Limite maximum de poids pour chaque tablette/tiroir : 65 lb (29 kg).

■Charge maximale de 1400 lb (635 kg) par armoire.

Déballage de l'armoire

REMARQUE : Conserver les matériaux d'emballage pour protéger l'armoire lors de l'assemblage, puis jeter/recycler tous les matériaux d'emballage.

1. Ouvrir les portes et tiroirs.

2. Vérifiez le contenu. Consultez la section « Pièces fournies ».

Installation des pare-chocs

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Fermer et verrouiller les portes et tiroirs. Enlever la clé.

REMARQUE : Pour le verrouillage, on doit enfoncer complètement chaque tiroir. Retirer le tapis supérieur de l'armoire. Avec la participation de deux personnes ou plus, retourner l'armoire à l'envers.

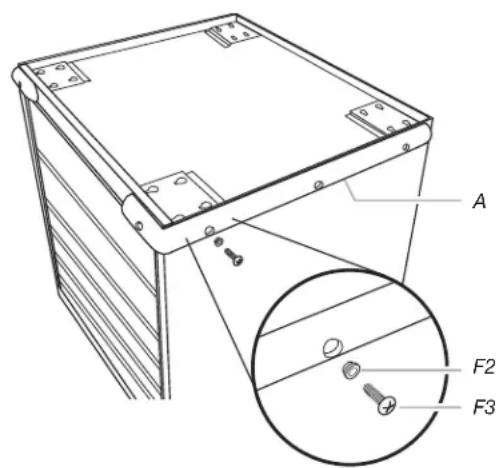

1. Installation des pare-chocs

A F2 F3

A. Butoir
F2. Rondelle à épaulement F3. Vis à tête cruciforme

Fixer les pare-chocs sur les angles avant - utiliser 4 rondelles à épaulement (F2) et quatre vis Phillips (F3) pour chaque pare-chocs.

REMARQUE : Pour éviter de détériorer le filetage, ne pas serrer excessivement. Avec le tournevis Phillips, serrer toutes les vis.

Installation des Roulettes

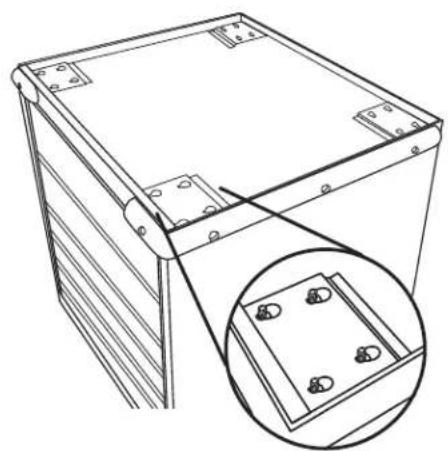

2a. Installation des roulettes

Insérer les vis à collet carré (F1) dans les trous trapézoïdaux; glisser les vis en place tel qu'illustré. Installer les deux roulettes fixes (avec les freins vers l'intérieur) sur les plaquettes de pose à l'avant; commencer le vissage des quatre écrous indesserrables pour chaque roulette. Maintenir la roulette en place en veillant à ce que les vis soient en place à l'extrémité étroite de chaque trou. Serrer les écrous indesserrables (F4) avec une clé de 10 mm. Pour fixer les deux roulettes pivotantes à l'emplacement de la roulette arrière, répéter les étapes précédentes.

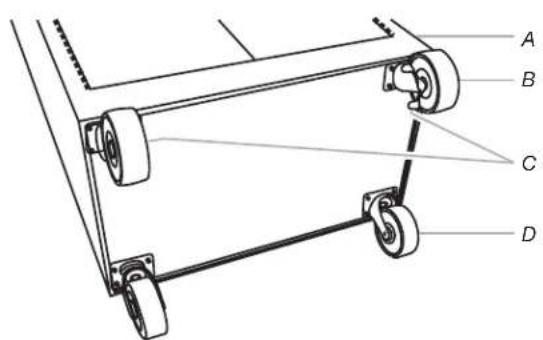

2b. Installation des roulettes

A B C D

A. Avant de l'armoire

C. Plateau à roulette

B. Roulettes fixes

D. Roulettes pivotantes

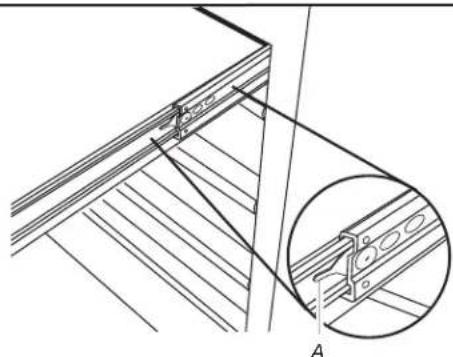

3. Installation du plateau convertible ou des tiroirs

Dépose du plateau convertible ou des tiroirs :

Décharger le contenu du plateau ou du tiroir. Faire coulisser le plateau convertible ou le tiroir en position complètement ouverte. Abaisser la manette sur la glissière de droite et soulever la manette sur la glissière de gauche pour libérer le plateau convertible ou le tiroir.

Repositionnement du plateau convertible ou des tiroirs :

Aligner les guides du plateau convertible ou du tiroir avec les glissières. En maintenant fermement les glissières en place, insérer le guide du plateau convertible ou du tiroir.

REMARQUE : Il est normal que la fermeture du plateau convertible ou du tiroir soit bien serrée la première fois après sa dépose.

Enfoncer complètement le plateau convertible ou le tiroir.

Remettre l'armoire à la position verticale. Réinstaller le tapis supérieur - la face texturée doit être orientée vers le haut. Déverrouiller les portes ou les tiroirs. Placer la(les) doublure(s) dans le plateau ou les tiroirs.

GARANTIE

Pour des informations sur la garantie :

Aux États-Unis, composer le 1-866-342-4089 ou visiter notre site Web à l'adresse

www.GladiatorGW.com

Au Canada, composer le 1-800-807-6777 ou visiter notre site Web à l'adresse
