MODE D'EMPLOI GAJG48KDKSG Gladiator

Instructions d'assemblage

ARMARIO EXTRA

GRANDE CON ESTANTES

PARA HERRAMIENTAS

Spécifications d'utilisation de

l'armoire....9

Déballage des pièces de l'armoire....9

Assemblage de l'armoire .....9

Fin de l'assemblage....12

ACCESSOIRES....13

GARANTIE....13

SEGURIDAD DEL ARMARIO......14

PIEZAS....14

INSTRUCCIONES DE

ENSAMBLAJE....15

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

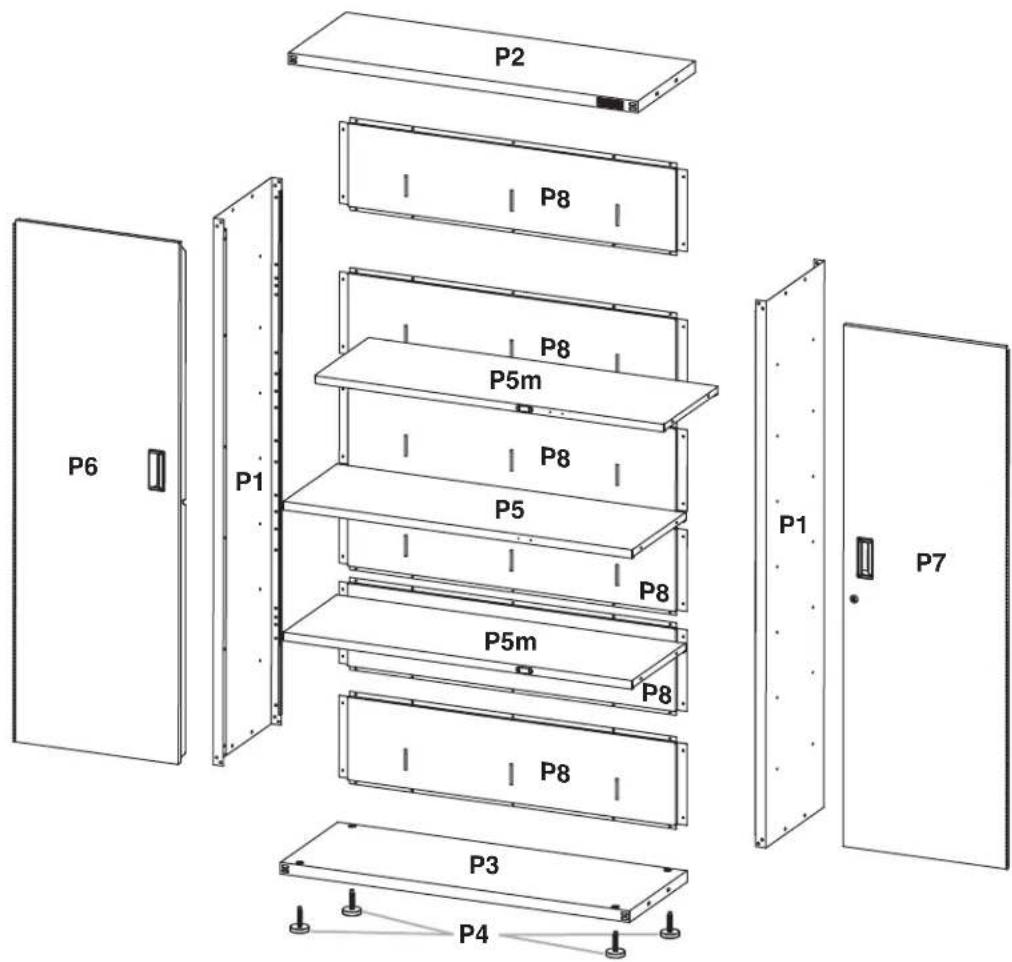

PIÈCES

P2 P8 P6 P1 P8 P5m P8 P5 P8 P1 P7 P5m P8 P8 P3 P4

F1

F2

F3c

F5

INSTRUCTIONS D'ASSEMBLAGE

Outils et pièces

Rassembler les outils nécessaires avant de commencer l'installation.

Outillage nécessaire :

■ Clé de 1/2"

■ Tournevis Phillips

■ Clé de 3/8"

Niveau

Outils fournis :

■Clé hexagonale

■Clé de serrure

Spécifications d'utilisation de l'armoire

■Le produit est conçu pour l'utilisation dans un garage.
■Charge maximale de 50 lb (22,7 kg) par étagère.
■Charge maximale de 250 lb (113,6 kg) pour l'armoire.

Déballage des pièces de l'armoire

1. Retirer le contenu; vérifier la présence de toutes les pièces. Le contenu inclut une clé hexagonale, une clé de serrure, ainsi que toutes les pièces et attaches illustrées dans la section "Pièces".
2. Jeter/recycler tous les matériaux d'emballage.

Assemblage de l'armoire

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

IMPORTANT : La participation de deux personnes peut être nécessaire pour l'assemblage. Lors de l'assemblage de l'armoire, placer vers le haut les rives comportant les trous. En cas d'assemblage de l'armoire au sol, serrer les huit vis des coins avant (deux à chaque coin) après avoir mis l'armoire en position debout.

1. Assemblage de l'armoire

F1 F2
F1 Vis hexagonale de 5/16" (24)
F2 Écrou à embase de 5/16" (8)

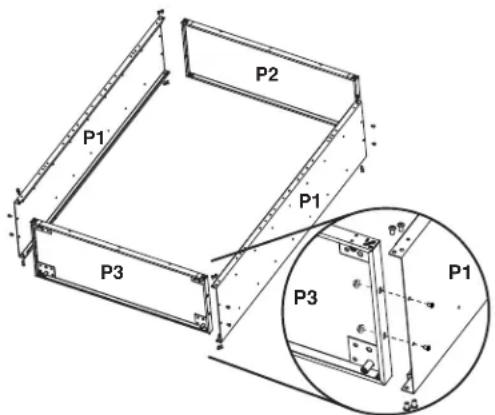

P1 P2 P3 P1 P3 P1

Placer un panneau latéral (P1) sur une surface ferme plane; la rive comportant des trous doit être orientée vers le haut. Insérer le panneau supérieur (P2) entre les rives du panneau latéral (P1).

REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.

Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser six vis hexagonales de (F1) et deux des écrous à embase de 5/16" (F2) - voir l'illustration. Ne pas serrer complètement. Positionner l'autre panneau latéral (P1); ses rives doivent prendre prise sur le panneau du sommet (P2). Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser six Vis hexagonales (F1) et deux des écrous à embase de 5/16" (F2) - voir l'illustration. Ne pas serrer complètement. Insérer le panneau du bas (P3) entre les rives des panneaux latéraux (P1).

REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.

Aligner les trous; connecter le panneau du bas (P3) avec les panneaux latéraux (P1) - utiliser six vis hexagonales (F1) et les écrous à embase de 5/16" pour chaque côté - voir l'illustration. Ne pas serrer complètement.

2A. Fixation des panneaux arrière

F3c
F3c Vis Phillips (40)

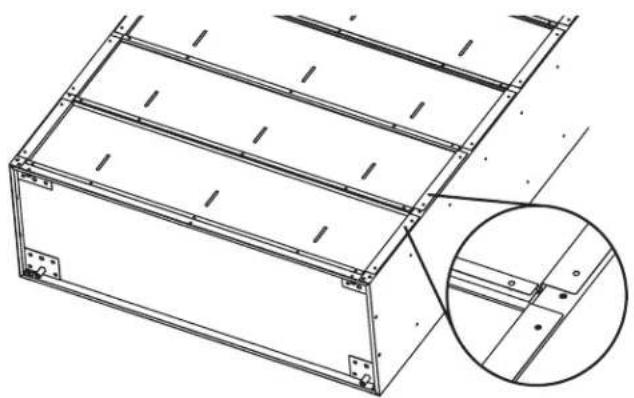

2B. Fixation des panneaux arrière

F3c
F3c Vis Phillips (40)

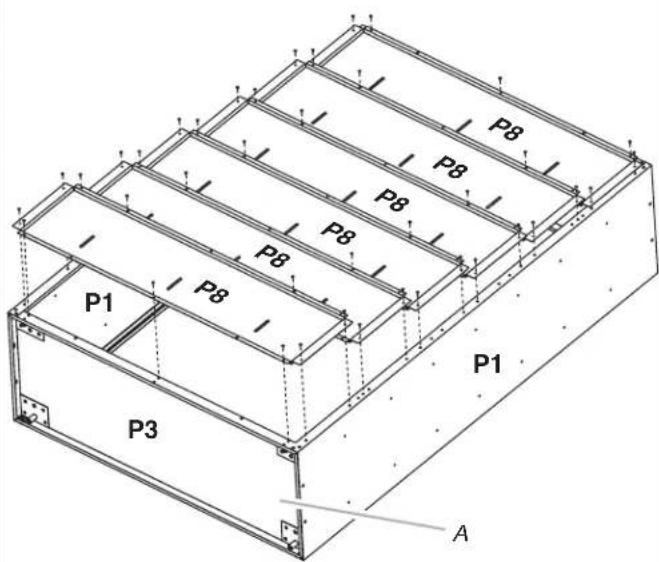

P8 P8 P8 P8 P8 P1 P8 P1 P3 A

A. Base de l'armoire

IMPORTANT: Fixer les panneaux arrière (P8) au sommet de l'armoire et procéder vers le bas jusqu'à la base de l'armoire. Chaque panneau arrière consécutif sera en chevauchement sur le panneau supérieur. Ne pas serrer complètement les vis tant que les panneaux arrière ne sont pas en place. Les panneaux arrière, supérieurs et inférieurs peuvent comporter des trous supplémentaires inutilisés.

Aligner le panneau arrière (P8) avec les trous du sommet de l'armoire. À l'aide de vis Phillips (F3c), fixer le panneau arrière (P8) à la partie supérieure et aux côtés de l'armoire. Placer la base du premier panneau arrière (P8) en chevauchement sur le sommet du deuxième panneau arrière (P8). Voir l'illustration. À l'aide des vis Philips, fixer le panneau arrière (P8) aux côtés de l'armoire. Répéter l'étape pour fixer les quatre panneaux arrière restants aux côtés de l'armoire.

À l'aide de deux vis Phillips, fixer chaque panneau arrière au panneau supérieur.

REMARQUE : Fixer le dernier panneau arrière (P8) à la base de l'armoire (P3) en utilisant trois vis Phillips.

Serrer complètement toutes les vis du panneau arrière - commencer par les côtés et poursuivre avec le sommet, le milieu de l'armoire et la base. Utiliser la clé hexagonale (fournie) pour serrer complètement les 24 boulons et écrous de l'armoire.

3. Installation des pieds de réglage de l'aplomb

P4 Pieds de réglage de l'aplomb (4)

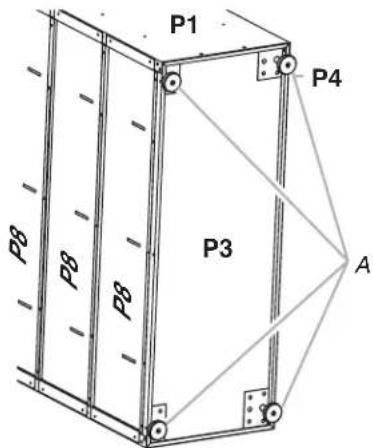

P1 P4 P8 P3 A PB PB PB

Pieds de réglage de l'aplomb (4)

Placer l'armoire en appui sur un côté. Visser un pied de réglage de l'aplomb (P4) dans chacun des quatre écrous situés dans les angles de l'armoire - voir l'illustration. Placer l'armoire à la verticale. Si ce n'est pas déjà fait, serrer les deux vis des coins avant du cadre de l'armoire. Serrer complètement toutes les vis et les écrous de l'armoire.

4. Installation des étagères

F3c F5
F3c Vis Phillips (12)
F5 Petit écrou à embase (12)

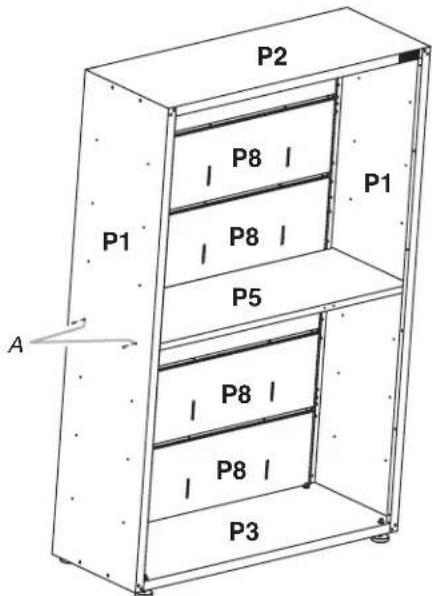

P2 P1 P8 P1 P8 P5 P8 P8 P3 A

A. Trous centraux sur le côté de l'armoire

IMPORTANT : Utiliser les deux trous situés au milieu des côtés de l'armoire pour installer une étagère centrale (P5), de façon à verrouiller les portes. Il sera possible d'installer les deux autres étagères plus tard.

Placer une étagère (P5) en alignant les trous des extrémités avec les trous centraux des côtés de l'armoire.

REMARQUE : Veiller à ce que le trou du bord long de l'étagère soit orienté vers l'extérieur.

À l'aide de deux boulons et écrous par côté, fixer l'étagère (P5) aux côtés (P1). Déterminer l'emplacement des deux autres étagères (P5m). Aligner les trous des extrémités de l'étagère avec les trous du côté de l'armoire.

REMARQUE : Veiller à ce que le les aimants situés au milieu du rebord long de l'étagère soient orientés vers l'avant de l'armoire.

À l'aide de deux boulons et écrous par côté, fixer les étagères (P5m) aux côtés de l'armoire (P1). Serrer complètement les écrous.

5. Installation des portes

F3c

F3c Vis Phillips (12)

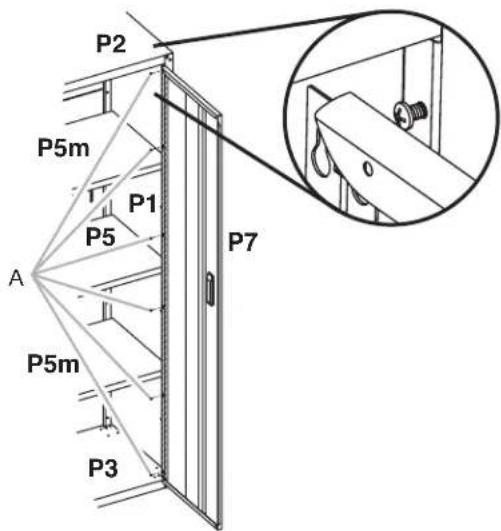

P2 P5m P1 P5 A P7 P5m P3

A. Vis Phillips

IMPORTANT: On doit installer la porte comportant le mécanisme de verrouillage (P7) sur le côté droit de l'armoire. Le charnières de porte sont conçues avec les trous allongés en haut et en bas de façon à ce que la porte soit suspendue à l'armoire pendant que l'on serre les vis.

Engager les vis Phillips (F3c) dans les trous supérieurs et inférieurs de chaque côté de l'armoire. Suspendre la porte de droite (P7) aux vis supérieures et inférieures puis serrer à la main. Insérer les quatre vis du milieu dans la charnière de porte, dans l'armoire, puis serrer à la main. Répéter les étapes pour installer la porte de gauche (P6). Aligner les portes et serrer complètement les vis.

Fin de l'assemblage

1. Veiller à ce qu'il y ait une vis ou un écrou dans chaque trou du cadre de l'armoire.
   REMARQUE : Les panneaux arrière, supérieurs et inférieurs peuvent comporter des trous supplémentaires inutilisés.
2. Déplacer l'armoire jusqu'à son emplacement d'installation final.
3. Placer un niveau sur l'étagère interne; si nécessaire, ajuster la longueur de déploiement des pieds de réglage de l'aplomb pour établir l'aplomb de l'armoire. Tourner les pieds vers la gauche pour soulever ou vers la droite pour abaisser l'armoire.
4. Si les portes ne sont pas alignées, desserrer les vis fixant la charnière sur l'armoire.
5. Ajuster la position de la porte à la hauteur désirée et resserrer complètement les vis.

ACCESSOIRES

Pour commander des accessoires, composer le 1-866-342-4089 et demander le numéro de pièce indiqué ci-dessous ou contacter votre marchand autorisé Gladiator® GarageWorks. Au Canada, composer le 1-800-807-6777.

Ensemble de tringle de montage de l'armoire - Permet le montage sur des panneaux Gladiator® Garageworks GearWall® ou profilés GearTrack®.

Commander la pièce n° GABK362PSS

GARANTIE

Pour des informations sur la garantie :

Aux États-Unis, composer le 1-866-342-4089 ou visiter notre site Web à l'adresse www.gladiatorgarageworks.com

Au Canada, composer le 1-800-807-6777 ou visiter notre site Web à l'adresse
