MODE D'EMPLOI GATL302DRG Gladiator

GRANDE ARMOIRE À OUTILS ET CAISSE À OUTILS EN ACIER SOUDE

Instructions d'assemblage

TABLE OF CONTENTS/INDICE/TABLE DES MATIÈRES

SECURITE DE L'ARMOIRE. 12
INSTRUCTIONS D'ASSEMBLAGE 12
Outillage et pieces. 12
Spécifications d'utilisation de l'armoire ...12
Déballage de l'armoire. 12
Installation des roulettes 12
Réglage des étagères 14
Réglage des portes 14
Installation des crochets 14
GARANTIE 15

IT'S TIME TO RETHINK THE GARAGE.

ES TIEMPO DE VOLVER A PENSAR EN EL GARAGE.

LE GARAGE REPENSE. TM

2253443D

In U.S.A. call: 1-866-342-4089

Aux E.-U. téléphoner au 1-866-342-4089

In Canada call: 1-800-807-6777

Au Canada téléphoner au 1-800-807-6777

Llave de tuercas de %

Contratuercas de 1/4" - 20 (16)

Llave (1)

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

INSTRUCTIONS D'ASSEMBLAGE

Outillage et pièces

Rassemblier les outils et pieces nécessaires avant de commencer l'installation.

Outillage nécessaire :

Clé à douille de 7 / 16

Tournevis Phillips

Clé de %"

Tournevis à lame plate

Pièces fournies pour le modele avec crochets :

Roulettes fixes (2)

Visa tete bombee n°10-24x 12'' (4)

Écrous indesserrables 14" - 20 (16)

Écrous n° 10-24 (4)

■Boulons de carrosserie 1 / 4^ - 20× 1 / 2^ (16)

Clé (1)

Etagères demi-largeur (4)

Pieces fournies pour le modele armoire :

Roulettes fixes (2)

■ Boulons de carrosserie 1 / 4^ - 20× 1 / 2^ (16)

Roulettes pivotantes (2)

Étagères pleine largeur (3)

Écrous indesserrables 1/4" - 20 (16)

Clé (1)

Spécifications d'utilisation de l'armoire

Pour utilisation dans un garage.
Charge maximale de 50 lb (22 kg) pour chaque étagère ne pas dépasser 300 lb (136 kg) pour l'armoire.
Charge maximalede 300 lb (136 kg) pour l'armoire.

Déballage de l'armoire

1. Enlever la clé, située dans la poignée, et déverrouiller la porte.
2. Enlever le contenu; vérifier la présence de tous les articles. Voir "Pièces fournies" pour le modele spécifique.
3. Jeter et recycler tous les matériaux d'emballage. REMARQUE: Conserver les deux cornières arriré (en carton); elles seront utilisées pour soutenir le produit lors de la pose des roulettes.

Installation des roulettes

AVENTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Fermer et verrouiller les portes de l'armoire.
   REMARQUE: S'il est nécessaire d'ouvrir les portes de l'armoire durant la pose des roulettes, veiller à les ouvrir lentement et à ne pas forcer sur les portes ouvertes; ceci ferait subir des dommages aux charnières.

2. Avec la participation de deux personnes ou plus, placer l'armoire en appui sur la face arriere, en utilisant les cornières de carton pour amortir l'armoire. Jeter et recycler le fond de l'emballage de carton.

3. Insérer un écrou de carrosserie dans le trou de chaque angle du plateau à roulette, de façon à ce que la tête de l'écrou soit orientée vers le fond de l'armoire.

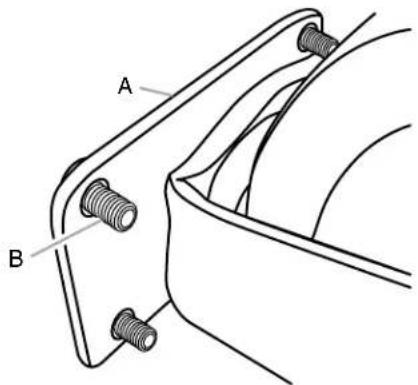

A. Plateau à roulette
B. Boulon de carrosserie

1. Enfilier un écrou indesserrable dans chaque boulon et serrer à la main.

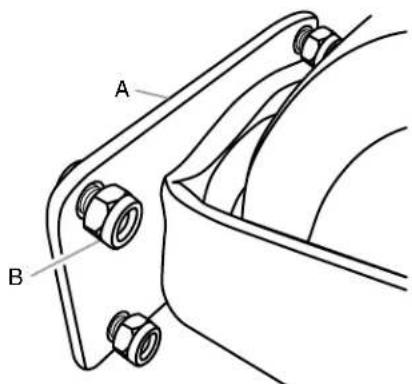

A. Plateau à roulette
B. Écrou indesserrable

1. Repeter les étapes 3 et 4 pour les trois autres roulettes.
2. Positionner un plateau à roulette rigide, avec les freins tournés vers l'intérieur, par-dessus un ensemble de trous en forme de serrure à l'avant de l'armoire. Insérer les quatre boulons dans l'extremité large des trous en forme de serrure.
3. Repeter l'etape 6 pour l'autre plateau a roulette rigide.

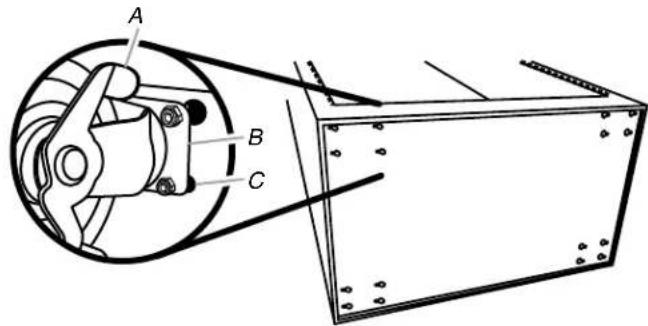

A. Frein
B. Plateau à roulette

C. Trou en forme de serrer

1. Positionner un plateau à roulette pivotante par-dessus un ensemble de trous en forme de serrure à l'arrière de l'armoire. Insérer les quatre boulons dans l'extrémité large des trous en forme de serrure.

2. Repeter l'etape 8 pour l'autre plateau à roulette pivotante.

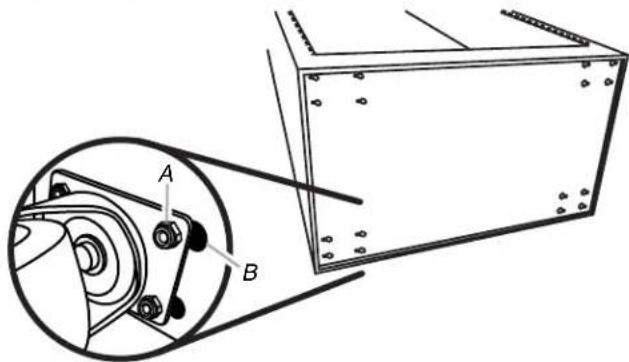

A. Écrou et boulon B. Trou en forme de serrure

1. Faire glisser chaque plateau à roulette vers l'extérieur de l'armoire, jusqu'à ce que le plateau soit bien engagé dans l'extrémité étroite du trou en forme de serrure, tel qu'illustré. IMPORTANT: Le boulon doit être enforcé jusqu'au fond du trou. Il peut être nécessaire de faire pivoter les boulons pour leur permettre de glisser facilement dans l'extrémité étroite du trou.

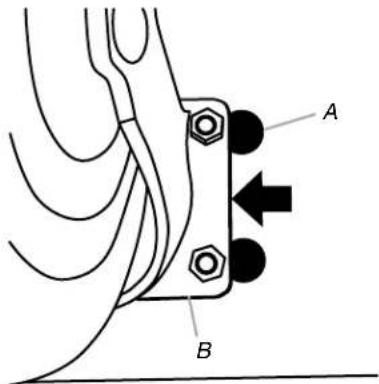

A. Trou en forme de serrer
B. Plateau à roulette

1. Tout en maintainant les plateaux en place, serrer les écrous indesserrables à l'aide d'une clé à douille de 7 / 16

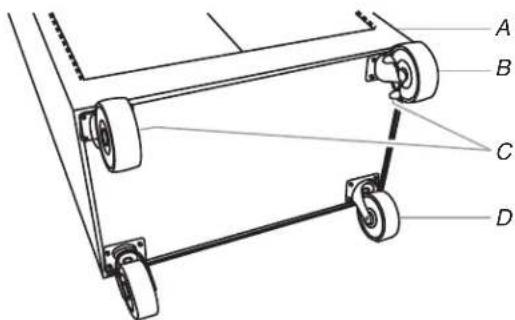

A. Avant de l'armoire
B.Roulettes fixes
C. Freins de plateau
D. Roulettes pivotantes

IMPORTANT: Bloquer les roulettes arrirées pour empêcher l'armoire de rouler lorsque mis en position verticale.

1. Remetre l'armoire en position verticale et déverrouiller la porte.

Réglage des étagères

Pour enlever les étagères

1. Retirer les agrafes des étagères de leur position d'expédition sur les côtes de la calse. Par l'intérieur de la calse et à l'aide d'un outil à bout arrondi, appuyer sur les agrafes de l'étagère en plastique pour les extraire. Jeter les agrafes.
2. Soulever l'étagère en poussant par-dessous jusqu'à ce que les languettes de l'étagère se dégagent des fentes de l'armoire.
3. Incliner I'etagere vers le haut pour la repositionner a l'intérieur de I'armoire ou pour la retirer.

Pour réinstaller les étagères

REMARQUE: Sélectionner la hauteur d'installation des étagères; installer chaque étagère, à partir du bas. Les étagères sont soutenues par des languettes métalliques à l'arrière et sur les parois latérales de l'armoire.

1. Determininer la position de chaque étagère.
2. Incliner l'étagère à poser comme sur l'illustration - une extrémitè doit être plus haute que l'autre.

A. Enforcer
B. Soulever

1. Insérer l'étagère dans l'armoire pour que le bord le plus haut soit directement au-dessus des fentes utilisées et installer l'étagère en l'enfantant derrière les fentes laterales.
2. Soulever le bord le plus bas pour le placer directement au-dessus des fentes utilisées etposer l'étagère.
   REMARQUE: S'assurer que les languettes des étagères sont en place derrière toutes les fentes de l'armoire - voir l'illustration.

A. Fente
B. Languette de l'étagère

1. Repeter ce processus pour les etagères qui restent.

Réglage des portes

Les armoires sont conçues avec des portes réglabres.

1. Mettre l'armoire à l'emplacement souhaite.
2. Vérifier si les portes doivent être ajustées. La porte gauche est le plus souvent celle qu'il faudra aligner.
3. À l'aide d'un tournevis Phillips, desserrer toutes les vis qui fixent la charnière à l'armoire.
4. Ajuster la porte à la hauteur désirée.
5. Serrer les vis.

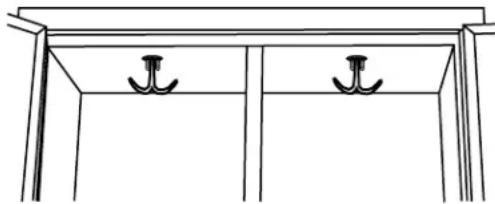

Installation des crochets (modèle avec crochets seulement)

1. Deverrouiller et ouvr les portes du modele avec crochets.
2. Insérer les quatre vis à tête bombée dans les quatre trous au sommet du modele avec crochets.
3. Immobiliser les vis avec du ruban adhesif sur la face extérieure supérieure du modele avec crochets.
4. Enfilier le crochet double sur deux vis et fixer le tout à l'aide d'écrous n° 10-24.
5. Repeter l'etape 4 pour l'autre crochet double.
6. Serrer les quatre écrous avec une clé de 34 , tout en maintainant la tête de chaque vis en contact avec la face supérieure du modulo avec crochets.

GARANTIE DE LA GRANDE ARMOIRE À OUTILS EN ACIER SOUDE GLADIATOR® GARAGEWORKS

GARANTIE LIMITEE A VIE

Pendant toute la durée de vie du produit, lorsque la grande armoire à outils est utilisée et entretenue conformément aux instructions jointes à ou fournies avec le produit, Gladiator GarageWorks paiera pour la réparation ou le remplacement du produit ou des pieces défectueux pour corriger les vices de matériaux ou de fabrication.

Gadiator GarageWorks ne paiera pas pour :

1. Les appels de service pour rectifier l'installation de tout produit Gladiator® GarageWorks ou pour expliquer comment l'utiliser ou l'incluter.
2. Les dommages causés par une manipulation ou une expédition des produits incorrecte, ou les produits endommégés par accident, mésusage, abus, incendie, inondation, installation incorrecte, actes de Dieu, néligence, corrosion, modification ou mauvaise manipulation.
3. Les frais d'expédition ou de transport pour livrer des produits de rechange ou returner des produits défectueux.
4. Les réparations ou remplacements lorsque le produit est utilisé autrement que dans une utilisation normale, unifamiliale, comme dans un environnement commercial, ou manipulé d'une façon non conforme aux instructions d'installation fournies avec le produit.
5. Les défauts d'apparance - éraflures, traces de chic ou fissures - n' affectant pas la fonctionnalité ou la résistance structurale du produit.
6. Les pieces ou le produit de rechange pour les produits Gladiator ® GarageWorks qui sont utilisés en dehors des États-Unis et du Canada.
7. Au Canada, les frais de déplacement ou de transport pour les clients qui habitent dans des régions éloignées.
8. Tous les frais de main-d'oeuvre encourus au cours de la période de garantie limitée.
9. Les dommages causés par un chargement incorrect au-delà de la capacité de poids maximum spécifique dans les instructions d'assemblage fournies avec le produit, y compris la surcharge de crochets, paniers, étagères, armoires et autres accessoires Gladiator® GarageWorks utilisés avec le produit.
10. Les surfaces endommagées par une interaction chimique causée par la corrosion de la peinture ou du métal.
11. Les clés ou mécanisme de verrouillage de rechange.
12. La perte du contenu du produit due à vol, incendie, inondation, accident ou actes de Dieu.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTS IMPLICITES; LIMITATION DES RECOURS

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTS PROLONGÉES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGEPARTICULIER, SONT EXCLUES DE LA PRESENTE GARANTIE, ET CE DANS LES LIMITES AUTORISEES PAR LA LOI. TOUTE GARANTIE IMPLICITÉPOUVANT ÉTRE IMPOSEE PAR LA LOI EST LIMITEAù UN AN, OU à LA PLUS COURTE PÉRIODE AutorISEE PAR LA LOI. CERTAINES JURIDIXIONS NE PERMETTENT PAS LA LIMITATION DE LA DUREE DE VALIDITE DES GARANTIES IMPLICITÉS DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGEPARTICULIER; PAR CONSEQUENT LES LIMITATIONS OU EXCLUSES STIPULÉES DANS LES PRESENTES PEUVENT NE PAS VOUS ÉTRE APPLICABLES. CETTE GARANTIE VOUS CONFÉRÉ DES DROITS JURIDIQUES SPECIFIQUÉS ET VOUS POUVEZ ÉGÀLEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT À L'AUTRE OU D'UNE PROVINCE À L'AUTRE.

A l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter vous marchand Gladiator*GarageWorks autorisé pour déterminer si une autre garantie s'applique.

Si you've ased bein de service, apeez le Centre pour I'epience de la clientele de Gladiator GarageWorks au 1-866-342-4089 (sans frais), de n'importe ou aux E.-U. Au Canada, contactez your compagnie de service designee par Whirlpool Canada LP ou composez le 1-800-807-6777.

Aux Etats-Unis, Gladiator* GarageWorks correspond à Whirlpool Corporation, Benton Harbor, Michigan 49022. Au Canada, Gladiator GarageWorks correspond à Whirlpool Canada LP, Mississauga, ON L5N 3A7. 6/06

Conserve ce manuel et votre reçu de vente ensemble pour reference ultérieure. Pour le service sous garantie, vous doivent partager un document provuant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre grande armoire à outils pour peux vous aider à obtaining assistance ou service en cas de besoin. Vous dévrez connaître le numéro de modulo et le numéro de série au complet. Vous trouvez ces renseignements sur la plaque signalétique située à l'arrêt du produit.

Nom du marchand

Adresse

Numero de téléphone

Numero de modulo.

Numero de série

Date d'achat.
