MODE D'EMPLOI GAWA30SFRG Gladiator

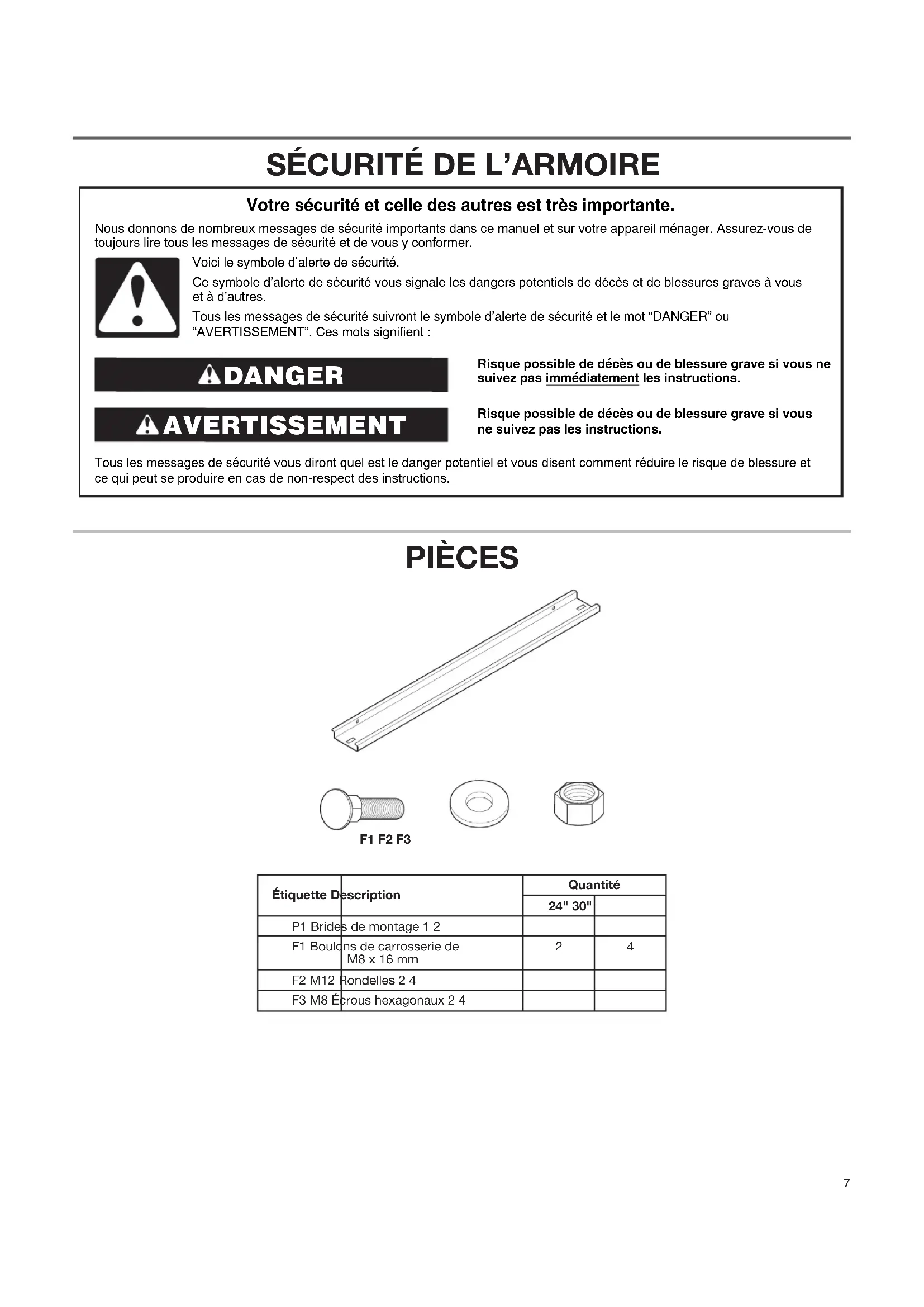

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : PIÈCES F1 F2 F3 Étiquette Description Quantité 24" 30" P1 Brides de montage 1 2 F1 Boulons de carrosserie de M8 x 16 mm

Outillage et Pièces Rassembler les outils et pièces nécessaires avant de commencer l’installation.Outillage nécessaire : ■ Clé de 13 mm (montage sur les panneaux GearWall

■ Clé de 7/16" (montage standard) ■ Tournevis Phillips ■ Outil émoussé Pièces nécessaires pour le montage standard : ■ Vis d'ancrage 1/2" – 20 x 1½" (4) ■ Rondelles plates de 1/4" (4)Pièces fournies pour armoire de 24" (60,96 cm) : ■ Étagère pleine largeur (1) ■ M8 Écrous hexagonaux (2) ■ Boulons de carrosserie de M8 x 16 mm (2) ■ M12 Rondelless (2) ■ Bride de montage (1)Pièces fournies pour armoire de 30" (76,20 cm) : ■ Étagères pleine largeur (2) ■ M8 Écrous hexagonaux (4) ■ Boulons de carrosserie de M8 x 16 mm (4) ■ M12 Rondelles (4) ■ Brides de montage (2) ■ Clé (2) Spécications D’utilisation de L’armoire ■ Conçu pour être utilisé dans un garage, un espace de rangement, une salle de buanderie, etc. ■ Charge maximale de 50 lb (22 kg) pour chaque étagère. ■ Charge maximale de 150 lb (68 kg) pour l'armoire de 24" (60,96 cm). ■ Charge maximale de 200 lb (91 kg) pour l’armoire de 30" (76,20 cm). Déballage de L’armoire 1. Ouvrir la porte de l'armoire.2. Enlever le contenu; vérier la présence de tous les articles. Voir “Pièces fournies”.3. Jeter ou recycler tous les matériaux d'emballage. Montage de L'armoire Sur le Mur IMPORTANT : Décider si l'armoire sera installée sur les panneaux GearWall ou les prolés GearTrack de Gladiator , ou sur un mur standard. Suivre les instructions correspondant à votre installation. AVERTISSEMENT Risque du poids excessifUtiliser deux ou plus de personnes pour déplacer, assembler, ou installer l’armoire.Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Installation de l'armoire sur les

18" (45,72 cm) IMPORTANT : Vérier que les panneaux GearWall sont correctement installés - avec vis de montage dans chaque fente et au niveau de chaque poteau de colombage mural, avec espacement maximum de 24" (60,96 cm) horizontalement entre les vis. Si des prolés GearTrack sont utilisés pour supporter la grande armoire à outils Gladiator , ils doivent être installés à 18" (45,72 cm) l'un de l'autre.9 Armoire de 24" (60.96 cm)

2. Fixation de la bride 3. Installation de l'armoire

A. Rive de la bride A. Rive de la tringle C. Tringle de montage parfaitement engagée B. Fente Avec les rives de la bride de montage pointant vers le bas, aligner les trous de la bride avec les deux trous du panneau arrière. En partant de l'arrière, insérer un boulon de carrosserie (F1) à travers la bride et le panneau arrière, tel qu'illustré. En partant de l'intérieur de l'armoire, xer chaque boulon avec une rondelle (F2) et un écrou hexagonal (F3). Serrer complètement les écrous. IMPORTANT : Si on installe l'armoire sur un prolé GearTrack

un second prolé doit être installé à 18" (45,72 cm) au-dessous de la partie inférieure du prolé porteur. L'armoire suspendue sera alors d'aplomb. Fermer la/les porte(s) de l'armoire. Déterminer la position de montage de l’armoire sur le panneau GearWall

. Avec la participation de deux personnes ou plus, engager la tringle de montage dans les fentes murales - soulever et pousser vers le mur, puis abaisser pour engager les rives de la tringle dans les fentes tel qu’illustré. Vérier que la tringle de montage est parfaitement engagée dans les fentes tel qu’illustré. Pour inverser le sens d'ouverture de la porte, voir la section “Inversion du sens d'ouverture de la porte”.

2. Fixation des brides 3. Installation de l'armoire

A. Rive de la tringle C. Tringle de montage parfaitement engagée B. Fente Avec les rives de la bride de montage pointant vers le bas, aligner les trous de la bride avec les deux trous du panneau arrière. En partant de l'arrière, insérer un boulon de carrosserie (F1)à travers la bride et le panneau arrière. En partant de l'intérieur de l'armoire, xer chaque boulon avec une rondelle (F2) et un écrou hexagonal (F3). Serrer complètement les écrous. Avec les rives de la bride de montage pointant vers le bas, aligner les trous de la bride avec les deux fentes inférieures du panneau arrière. En partant de l'arrière, insérer un boulon de carrosserie (F1) à travers la bride inférieure et le panneau arrière. En partant de l'intérieur de l'armoire, xer chaque boulon avec une rondelle (F2) et un écrou hexagonal (F3). Serrer les écrous uniquement à la main. La bride inférieure devra être ajustée pour installer l'armoire sur le mur. IMPORTANT : Serrer complètement les écrous hexagonal (F3) sur la bride inférieure après avoir monté l'armoire sur le mur. Fermer les portes de l'armoire. Déterminer la position de montage de l’armoire sur le panneau GearWall

ou les prolés GearTrack

Avec la participation de deux personnes ou plus, engager la tringle de montage supérieure dans les fentes murales - soulever et pousser vers le mur, puis abaisser pour engager les rives de la tringle dans les fentes tel qu’illustré. Vérier que la tringle de montage supérieure est parfaitement engagée dans les fentes tel qu’illustré. Ouvrir les portes de l’armoire. Depuis l'intérieur, soulever la tringle de montage inférieure par les deux vis pour aligner la tringle de montage avec les fentes du panneau GearWall

ou des prolés GearTrack

. Pousser l’armoire vers le panneau GearWall

ou des prolés GearTrack

, et abaisser les rives de la tringle de montage inférieure dans les fentes. Vérier que la tringle de montage inférieure est parfaitement engagée dans les fentes. Serrer les deux écrous de la tringle de montage inférieure, avec ne clé de 13 mm.

4. Inspecter l’armoire par les côtés

5. Installation de l'armoire sur un

mur standard Inspecter l’armoire par les côtés - vérier que les tringles de montage supérieure et inférieure sont parfaitement engagées dans les fentes. Voir l'illustration. IMPORTANT : L'espacement des trous ronds dans les panneaux arrière supérieur et inférieur de l'armoire (8" [20,32 cm]) permet le montage de l'armoire sur les poteaux du colombage mural du garage. Identier la position des poteaux du colombage mural du garage. Aligner deux trous du sommet et deux trous du bas avec chaque poteau du colombage; marquer la position des trous. Tandis que deux personnes ou plus maintiennent l’armoire en place contre le mur, xer l’armoire sur le mur du garage - utiliser les vis d'ancrage 1/4" – 20 x 1½" munies d'une rondelle plate de 1/4" (non fournies). Serrer complètement les vis avec une clé de 7/16".

A. Trous pour montage mural standard

1. Pour enlever les étagères 2. Pour réinstaller les étagères

REMARQUE : Sélectionner la hauteur d'installation des étagères; installer chaque étagère, à partir du bas. Les étagères sont soutenues par des languettes métalliques à l'arrière et sur les parois latérales. Déterminer la position de chaque étagère. Incliner l'étagère à poser comme sur l'illustration - une extrémité doit être plus haute que l'autre. Insérer l'étagère dans l'armoire pour que le bord le plus haut soit directement au-dessus des fentes utilisées et installer l'étagère en l'enfonçant derrière les fentes latérales. Soulever le bord le plus bas pour le placer directement audessus des fentes utilisées et installer l'étagère. REMARQUE : S'assurer que les languettes des étagères sont en place derrière toutes les fentes de l'armoire – voir l'illustration. Répéter ce processus pour chaque étagère. Retirer les agrafes des étagères de leur position d'expédition sur les côtés et à l'arrière de la caisse. Par l'intérieur de la caisse et à l'aide d'un outil à bout arrondi, appuyer sur les agrafes de l'étagère en plastique pour les sortir. Jeter les agrafes. Soulever l'étagère en poussant par-dessous jusqu'à ce que les languettes de l'étagère se dégagent des fentes de l'armoire. Incliner l'étagère vers le haut pour la repositionner à l'intérieur de l'armoire ou pour la retirer. A. Enfoncer B. Soulever Réglage des Étagères

A. Fente B. Languette de l'étagère

A. Retirer la tablette A. Insérer la tablette11 Réglage de La/des Porte(s) Inversion du Sens D'ouverture de la Porte (Armoire Murale de 24" [60,96 cm] Seulement) Les armoires sont dotées de porte(s) réglable(s).

1. Avec un tournevis Phillips, desserrer toutes les vis xant la charnière sur l'armoire.

2. Ajuster hauteur de la porte.

3. Resserrer les vis.

1. À l'aide d'un tournevis Phillips, enlever toutes les vis qui xent la charnière de porte de l'armoire à l'armoire.

2. À l'aide des vis qui ont été enlevées à l'étape 1, rexer la charnière de porte de l'armoire de l'autre côté de l'armoire. GARANTIE Pour des informations concernant la garantie: Aux États-Unis, composer le 1866342-4089 ou visiter notre site Web à l’adresse www.gladiatorgarageworks.com Au Canada, composer le 1800807-6777 ou visiter notre site Web à l’adresse www.gladiatorgarageworks.ca12
