MANUAL DE USUARIO GAWA30SFRG Gladiator

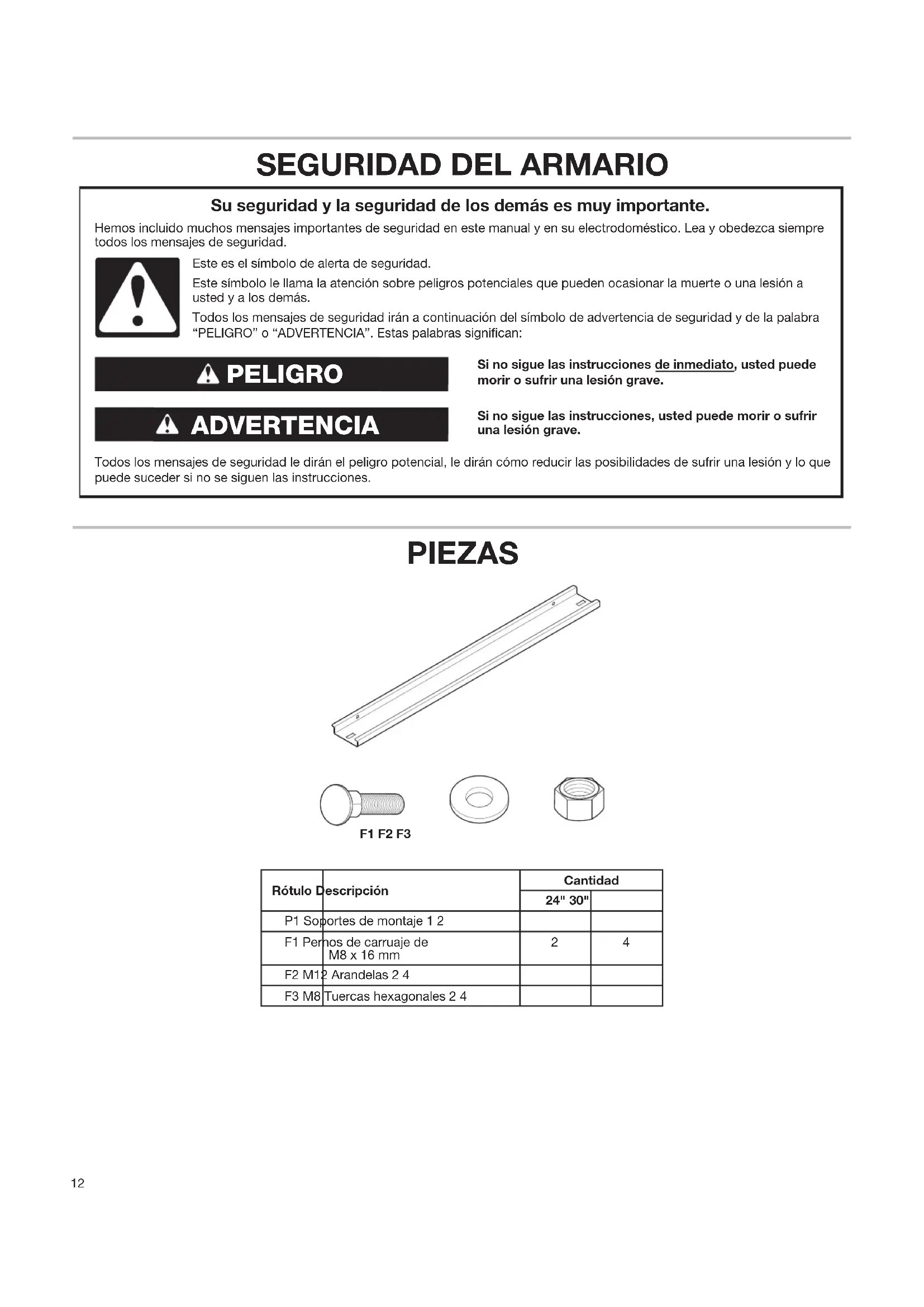

SEGURIDAD DEL ARMARIO

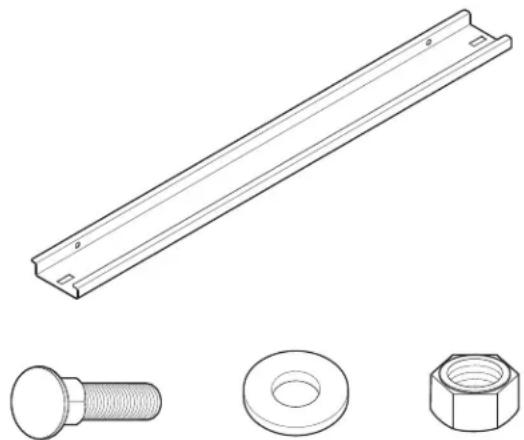

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan: PIEZAS F1 F2 F3 Rótulo Descripción Cantidad 24" 30" P1 Soportes de montaje 1 2 F1 Pernos de carruaje de M8 x 16 mm

Piezas y Herramientas Reúna las herramientas y piezas necesarias antes de comenzar la instalación.Herramientas necesarias: ■ Llave de tuercas de 13 mm (para el montaje en los paneles GearWall o los canales GearTrack

■ Llave de tuercas de 7/16" (para el montaje estándar) ■ Destornillador Phillips ■ Herramienta de extremo romo Piezas necesarias para el montaje en la pared estándar: ■ Tirafondos de 1/2" – 20 x 1½" (4) ■ Arandelas planas de 1/4" (4)Piezas suministradas para el armario de 24" (60,96 cm): ■ Estante de ancho completo (1) ■ M8 Tuercas hexagonales (2) ■ Pernos de carruaje de M8 x 16 mm (2) ■ M12 Arandelas (2) ■ Soporte de montaje (1)Piezas suministradas para el armario de 30" (76,20 cm): ■ Estantes de ancho completo (2) ■ M8 Tuercas hexagonales (4) ■ Pernos de carruaje de M8 x 16 mm (4) ■ M12 Arandelas (4) ■ Soportes de montaje (2) ■ Llave (2) Requisitos de Uso Del Armario ■ Destinado para usar en un garaje, área de almacenamiento, lavandería, etc. ■ El límite de peso máximo es de 50 lbs (22 kg) para cada estante. ■ El límite de peso máximo es de 150 lbs (68 kg) para el armario de 24" (60,96 cm). ■ El límite de peso máximo es de 200 lbs (91 kg) para el armario de 30" (76,20 cm). Desempaque Del Armario 1. Abra la puerta del armario.2. Quite y verique el contenido. Vea “Piezas suministradas” en “Piezas y herramientas”.3. Deshágase de todos los materiales de embalaje o recíclelos. Monte el Armario en la Pared IMPORTANTE: Decida si va a instalar el armario sobre los paneles Gladiator GearWall , los canales GearTrack o sobre una pared estándar. Siga las instrucciones que sean aplicables para su instalación. ADVERTENCIA Peligro de Peso ExcesivoUse dos o más personas para mover, ensamblar o instalar el armario.No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Instale el armario a los paneles

o los canales GearTrack

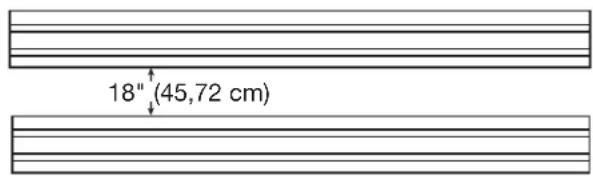

18" (45,72 cm) IMPORTANTE: Asegúrese de que los paneles GearWall

Gladiator o los canales GearTrack estén instalados con tornillos de montaje en cada ranura y en cada ubicación de los pies derechos, con un máximo de 24" (60,96 cm) horizontalmente entre los tornillos. Si se utilizan los canales GearTrack

Gladiator para montar el armario de pared de acero fundido para herramientas, deberán instalarse a una distancia de 18" (45,72 cm).14 Armario de 24" (60,96 cm)

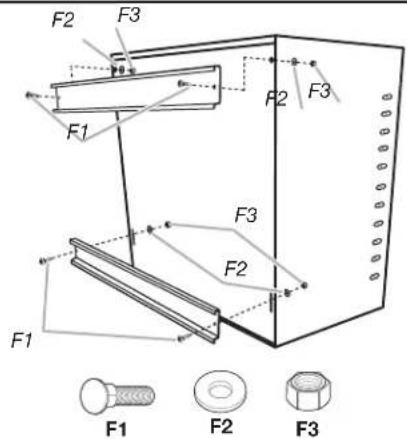

2. Cómo jar el soporte 3. Instalación del armario

A. Borde del soporte A. Borde del soporte C. Soporte de montaje completamente acoplado B. Ranura Con los bordes de un soporte de montaje mirando hacia abajo, alinee los oricios en el soporte con el par de oricios en el panel posterior. Trabajando desde la parte posterior, inserte un perno de carruaje (F1) a través del soporte y del panel posterior, como se muestra. Trabajando desde el interior del armario, ajuste cada perno con una arandela (F2) y una tuerca hexagonal (F3). Apriete por completo las tuercas. IMPORTANTE: Si va a instalar el armario con el canal GearTrack

, deberá instalarse un segundo canal 18" (45,72 cm) por debajo de la parte inferior del canal de soporte de manera que el armario cuelgue nivelado. Cierre las puertas del armario. Determine la ubicación para el montaje del armario en el panel GearWall

o en los canales GearTrack

. Con la ayuda de dos o más personas, acople el soporte de montaje en las ranuras de la pared levantando, empujando hacia la pared y bajando los bordes del soporte dentro de las ranuras como se muestra. Asegúrese de que el soporte de montaje de la pared esté acoplado completamente en las ranuras como se muestra. Si desea cambiar el sentido de apertura de la puerta, vea “Cómo invertir el cierre de la puerta”.

2. Cómo jar los soportes 3. Instalación del armario

A. Borde del soporte C. Soporte de montaje completamente acoplado B. Ranura Con los bordes de un soporte de montaje mirando hacia abajo, alinee los oricios en el soporte con el par de oricios en el panel posterior. Trabajando desde la parte posterior, inserte un perno de carruaje (F1) a través del soporte y del panel posterior. Trabajando desde el interior del armario, ajuste cada perno con una arandela (F2) y una tuerca hexagonal (F3). Apriete por completo las tuercas. Con los bordes del soporte de montaje mirando hacia abajo, alinee los oricios en el soporte con el par inferior de ranuras en el panel posterior. Trabajando desde la parte posterior, inserte un perno de carruaje (F1) a través del soporte inferior y del panel posterior. Trabajando desde el interior del armario, ajuste cada perno con una arandela (F2) y una tuerca hexagonal (F3). Apriete las tuercas solamente con la mano. Se deberá ajustar el soporte inferior para montar el armario a la pared. IMPORTANTE: Apriete las tuercas hexagonal (F3) por completo sobre el soporte inferior, después de montar el armario en la pared. Cierre las puertas del armario. Determine la ubicación para el montaje del armario en los paneles GearWall

channels. Con la ayuda de dos o más personas, acople el soporte de montaje superior en las ranuras de la pared levantando o empujando hacia la pared y bajando los bordes de montaje dentro en las ranuras como se muestra. Asegúrese de que el soporte de montaje de la pared superior esté acoplado completamente en las ranuras como se muestra. Abra las puertas del armario. Desde el interior del armario, levante los dos pernos inferiores para ajustar el soporte de montaje inferior, hasta que quede alineado con las ranuras en el panel GearWall

o los canales GearTrack

. Empuje el armario hacia el panel GearWall

o los canales GearTrack

y baje los bordes del soporte de montaje inferior hasta las ranuras. Asegúrese de que el soporte de montaje inferior esté completamente acoplado en las ranuras. Apriete las dos tuercas que están sobre el soporte inferior de montaje de la pared con una llave de tuercas de 13 mm.

4. Inspeccione el armario en ambos

5. Instale el armario en la pared estándar

Inspeccione el armario en ambos lados para asegurarse de que tanto los soportes de montaje superior como el inferior estén acoplados completamente en sus respectivas ranuras, como se muestra. IMPORTANTE: Los oricios redondos que están en los paneles posteriores superior e inferior del armario están espaciados 8" (20,32 cm) para montar el armario de pared a los pies derechos de la pared de su garage. Ubique los pies derechos de madera en la pared de su garage. Alinee dos oricios de arriba y dos oricios de abajo con los pies derechos de madera y marque la ubicación de los oricios. Mientras dos o más personas sostengan el armario en su lugar en la pared, sujete el armario de pared a la pared del garage usando las arandelas planas de 1/2" y los tirafondos de 1/4" – 20 x 1½" (no provistos). Apriete completamente los tirafondos usando una llave de tuercas de 7/16".

A. Oricios para el montaje de la pared estándar

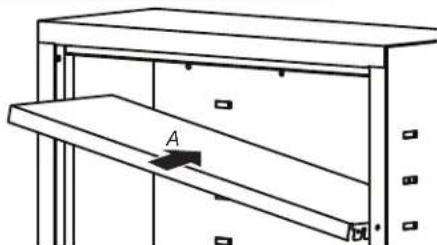

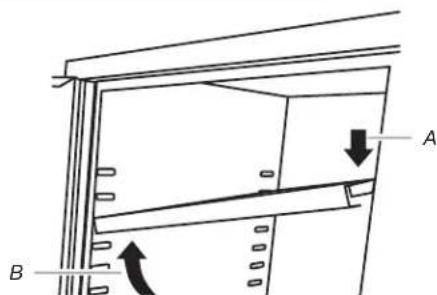

1. Para quitar los estantes 2. Para volver a colocar los estantes

NOTA: Planique la altura de los estantes e instálelos comenzando desde la parte inferior. Las lengüetas de metal sostienen a los estantes en las paredes posterior y lateral del armario. Determine la ubicación de los estantes. Incline el estante de manera que quede un extremo más alto que el otro, como se muestra. Inserte el estante en el armario de manera que el extremo más alto esté directamente encima de las ranuras deseadas y empújelo hacia abajo para encajarlo en su lugar detrás de las ranuras laterales. Levante el extremo inferior de manera que quede directamente por encima de las ranuras deseadas y empuje el estante hacia abajo. NOTA: Asegúrese de que las lengüetas del estante estén colocadas detrás de todas las ranuras, como se muestra. Retire los sujetadores del estante de su posición de embalaje en los lados y la parte posterior del armario. Empuje hacia afuera los sujetadores de plástico del estante trabajando desde el interior del armario usando una herramienta de extremo romo. Descarte los sujetadores. Levante la parte de abajo del estante hasta que los bordes del mismo se liberen de las ranuras del armario. Incline hacia arriba el estante para cambiarlo de posición dentro del armario o para quitarlo del mismo. A. Empuje hacia abajo B. LevanteA. Empuje hacia abajo B. LevanteA. Ranura B. Lengüeta del estante Ajuste de Los Estantes

A. Saque el estante A. Inserte el estanteAjuste de la(s) Puerta(s) Cómo Invertir el Cierre de la Puerta (Sólo Para Los Armarios Modulares de 24" [60,96 cm] ) Los armarios están diseñados con puerta(s) ajustable(s).

1. Usando un destornillador Phillips, aoje todos los tornillos que sujetan la bisagra al armario.

2. Ajuste la puerta a la altura deseada.

3. Apriete los tornillos.

1. Usando un destornillador Phillips, quite todos los tornillos que aseguran la bisagra de la puerta al armario.

2. Usando los tornillos que quitó en el paso 1, vuelva a sujetar la bisagra de la puerta del armario en el lado opuesto del armario. GARANTÍA Para obtener información sobre la garantía: En EE.UU., llame al 1-866-342-4089 o visite nuestro sitio web en www.gladiatorgarageworks.com En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca
