MANUAL DE USUARIO GAGL30WSJW Gladiator

Instrucciones de ensamblaje

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

SEGURIDAD DEL ESTANTE MAX

GEARLOFT™....12

DIMENSIONES (INSTALACIÓN TÍPICA) ..13

PIEZAS....13

INSTRUCCIONES DE INSTALACIÓN ....14

Requisitos para el uso del

estante Max GearLoft™....14

Cómo desempacar las piezas

del estante Max GearLoft™....14

Herramientas y piezas....14

INSTRUCCIONES DE ENSAMBLAJE....14

Cómo instalar el estante Max GearLoft™

en el sistema de pared Gladiator ^ .....15

Cómo registrar el producto....16

GARANTÍA....16

W11393174B

In U.S.A. call: 1-866-342-4089

En los EE. UU., llame al: 1-866-342-4089

In Canada call: 1-800-807-6777

En Canadá, llame al: 1-800-807-6777

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

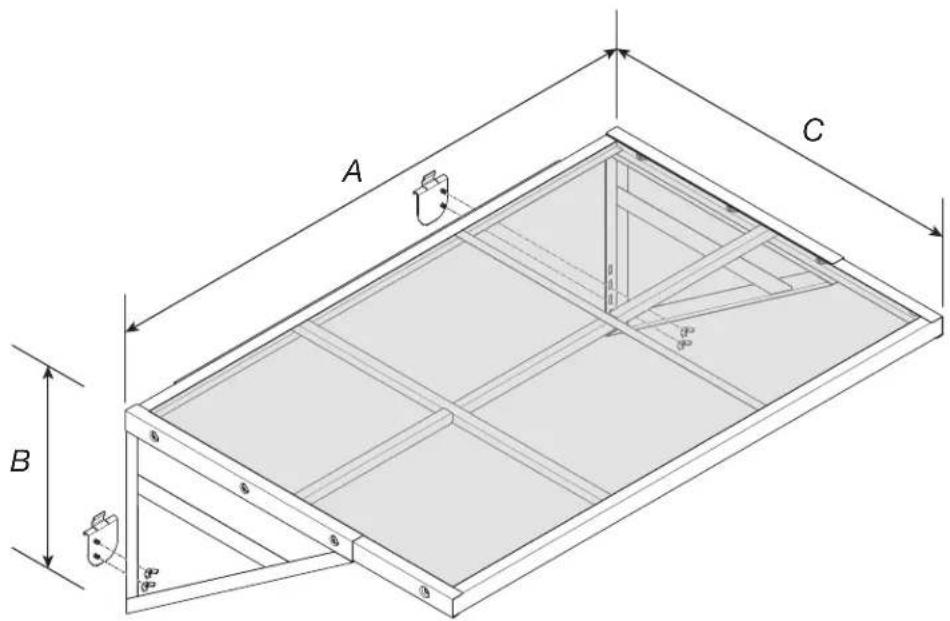

DIMENSIONES (INSTALACIÓN TÍPICA)

A B C

MODELO	GAGL30WSJGGAGL30WSJW
A 45" (114 cm)
B 16" (41 cm)
C 30" (76 cm)

PIEZAS

F3F1 F2

Rótulo Descripción Cantidad
F1 Perno de cabeza hexagonal de 5/16" 6
F2 Tuerca de brida de 5/16" 6
F3 Tuerca mariposa 4

INSTRUCCIONES DE INSTALACIÓN

Requisitos para el uso del estante Max GearLoft™

■Previsto para ser instalado sobre paneles Gladiator® GearWall® o canales GearTrack®.
■El límite de peso máximo es de 200 libras (91 kg).

Cómo desempacar las piezas del estante Max GearLoft™

1. Desempaque y verifique el contenido. Se incluye una llave hexagonal y las piezas y sujetadores que se muestran en "Piezas".
2. Deseche todo el material de embalaje de manera adecuada.

Herramientas y piezas

■Reúna todas las herramientas y piezas necesarias antes de comenzar el ensamblaje.
■Lea el manual completo antes de comenzar el ensamblaje.

Herramientas necesarias

■Llave de cubo de 1/2"
■Llave de boca de 1/2"

Herramientas proporcionadas

■Llave hexagonal de 5/16"

INSTRUCCIONES DE ENSAMBLAJE

IMPORTANTE: Determine si va a montar el estante a la pared con los refuerzos por encima o por debajo del estante.

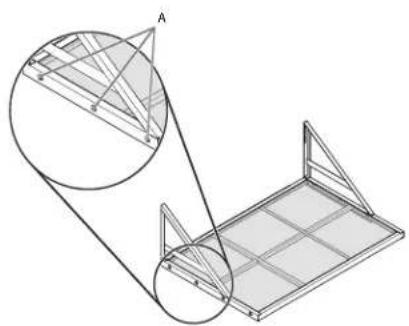

1. Cómo montar los refuerzos por encima del estante


A. Refuerzo fijado al estante

Con los refuerzos mirando hacia arriba, alinéelos con los orificios centrales y traseros que se encuentran a cada lado del estante. Use los pernos de cabeza hexagonal de 5/16" (F1) y las tuercas de brida de 5/16" (F2) para fijar un soporte a cada lado del estante. Ajuste firmemente los tirafondos.

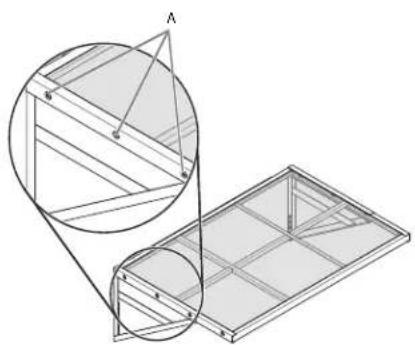

1. Cómo montar los refuerzos por debajo del estante


A. Refuerzo fijado al estante

Con los refuerzos mirando hacia abajo, alinéelos con los orificios centrales y traseros que se encuentran a cada lado del estante. Use los pernos de cabeza hexagonal de 5/16" (F1) y las tuercas de brida de 5/16" (F2) para fijar un soporte a cada lado del estante. Ajuste firmemente los tirafondos.

CÓMO INSTALAR EL ESTANTE MAX GEARLOFT™ EN EL SISTEMA DE PARED GLADIATOR®

1. Instalación del canal GearTrack

6" (15.24 cm)

Asegúrese de que los paneles Gladiator® GearWall® o los canales GearTrack® estén instalados con tornillos de montaje en cada ranura y en cada ubicación de los montantes con una distancia máxima horizontal de 24" (60,96 cm) entre los tornillos.

Si va a instalar la estación de estante un canal GearTrack®, deberá usar dos canales que estén instalados a una distancia de 6" (15,24 cm) entre ellos.

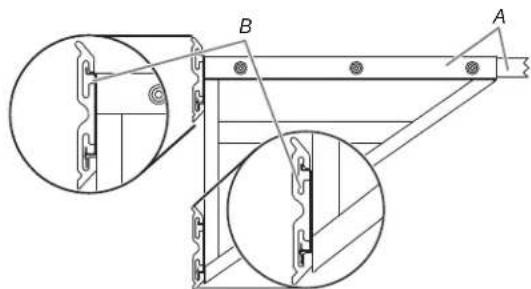

3. Instalación del estante Max GearLoft™

A. Refuerzo fijado al estante

B. Estante fijado al canal GearTrack®

Enganche el soporte que está soldado a la parte posterior del estante en la ranura de la pared alzándolo, empujando hacia la pared y bajando el borde del soporte en la ranura, como se muestra.

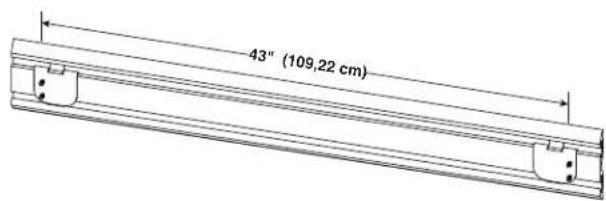

2. Deslizamiento de los soportes en el canal GearTrack®

Determine la ubicación para montar el estante sobre los paneles Gladiator® GearWall® y o canal GearTrack®.

Introduzca los soportes en el canal GearTrack® de manera que la extensión del borde del soporte quepa detrás de la ranura del canal superior.

Deslice los soportes en el canal GrearTrack® de manera que queden instalados a una distancia de 43" (109,22 cm) entre ellos, como se muestra en la imagen a continuación.

NOTA: Instale el soporte en el canal superior para instalaciones con los refuerzos por arriba del estante, o en el canal inferior para instalaciones con los refuerzos por debajo del estante.

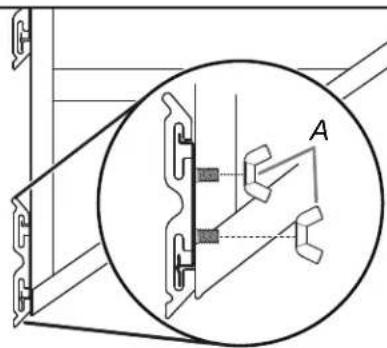

4. Fije los refuerzos a los soportes

Asegúrese de que los tornillos de los soportes pasen por los orificios de los refuerzos. Fije los refuerzos a los soportes con las tuercas mariposa (F3).

NOTA: Puede ser que necesite ajustar los soportes a la derecha o a la izquierda si los tornillos no quedan alineados con los orificios. Inspeccione el estante desde el costado para asegurarse de que los bordes del soporte estén completamente enganchados en las ranuras, como se muestra.

Ajuste completamente las tuercas mariposa (F3).

Cómo registrar el producto

Registrar el producto ofrece muchos beneficios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com.

En EE. UU., Ilame al 1-866-342-4089. Los consumidores en Canadá pueden llamar al 1-800-807-6777.

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

www.GladiatorGW.com

En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en
