MANUAL DE USUARIO GAFS42KDJSG Gladiator

Instrucciones de ensamblaje

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

FOLDAWAY WORKSTATION SAFETY .....2

SEGURIDAD DE LA ESTACIÓN DE

TRABAJO PLEGABLE ....18

DIMENSIONES DE LA ESTACIÓN

DE TRABAJO PLEGABLE .....19

PIEZAS....20

INSTRUCCIONES DE ENSAMBLAJE ....21

INSTRUCCIONES DE INSTALACIÓN ....22

INSTALACIÓN ADICIONAL DE

LA ESTACIÓN DE TRABAJO:

CON MONTAJE DIRECTAMENTE

EN UNA PARED....23

GARANTÍA 25

FOLDAWAY WORKSTATION SAFETY

SEGURIDAD DE LA ESTACIÓN DE TRABAJO PLEGABLE

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

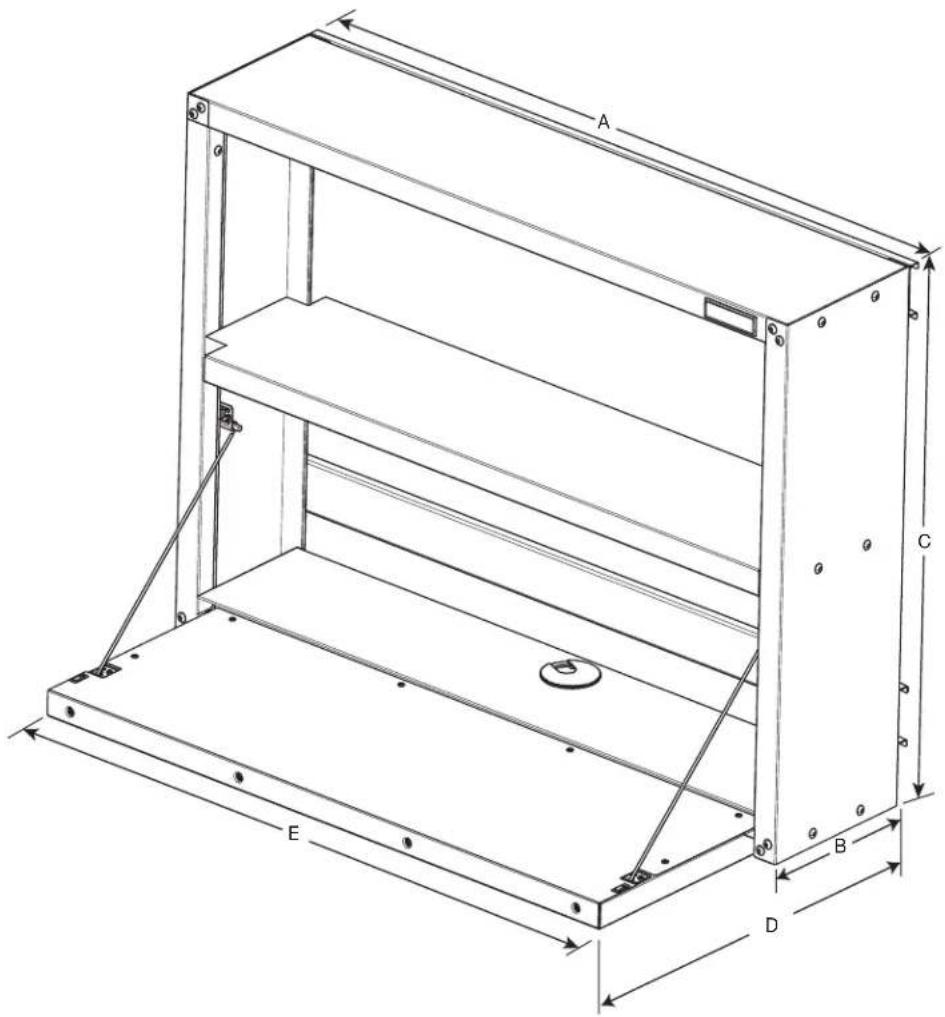

DIMENSIONES DE LA ESTACIÓN DE TRABAJO PLEGABLE

A C B D E

Modelo	GAFS42KDJG, GAFS42KDJW, GAFS42KDJSG
A (Longitud)	42" (106,7 cm)
B (Profundidad)	10" (25,4 cm)
C (Altura)	30,5" (77,5 cm)
D (Puerta plegable) Longitud	22,6" (57,40 cm)
E (Puerta plegable) Ancho	38,7" (98,3 cm)

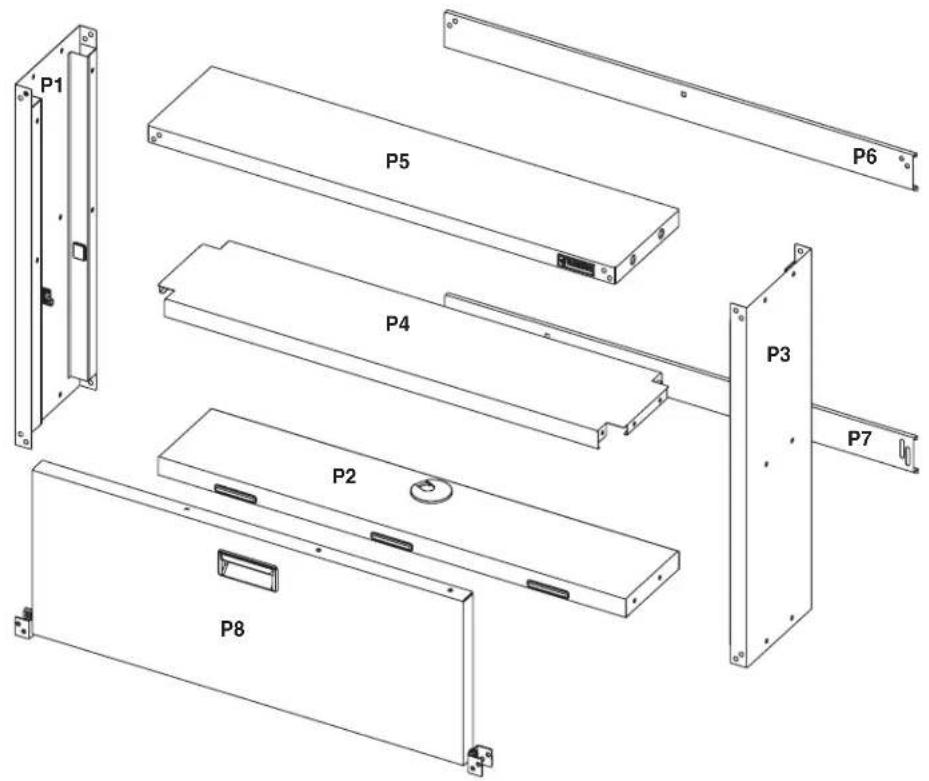

PIEZAS

P1 P5 P6 P4 P3 P7 P2 P8

F1

F2

F3

F4

Rótulo Pieza	Cantidad
P1	Panel lateral izquierdo 1
P2	Panel inferior 1
P3	Panel lateral derecho 1
P4	Estante 1
P5	Panel superior 1
P6	Soporte GearTrack/GearWall superior 1
P7	Soporte GearTrack/GearWall inferior 1
P8	Puerta plegable 1
F1	Perno Allen de 5/16" 39 (34 a 38 requeridos)
F2	Tuerca de brida de 5/16" 15 (14 requeridas)
F3	Pasador del seguro de la puerta 2
F4	Tuerca en estrella 2

INSTRUCCIONES DE ENSAMBLAJE

Requisitos para el uso de la estación de trabajo

■ Diseñado para usarse en un garaje.
■ El límite máximo de peso para cada estante es de 50 libras (22,7 kg).
■ El límite de peso máximo es de 200 libras (90,7 kg) para la estación de trabajo.

Desempaque las piezas de la estación de trabajo

■ Desempaque y verifique el contenido. Se incluye una llave Allen®† y las piezas y sujetadores que se muestran en “Piezas”.
■ Deseche o recicle todo el material de embalaje.

Reúna las herramientas necesarias antes de comenzar la instalación.

Herramientas necesarias:

■ Llave de 1/2"
■ Llave de 1/4"
■ Alicate
■ Cinta métrica

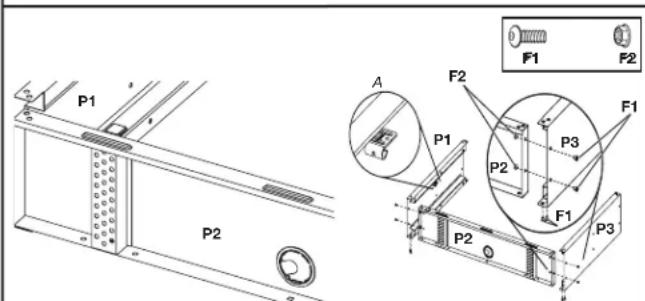

1. Paneles laterales y panel inferior de la estación de trabajo

P1 P2 A F1 F2 P1 P2 P3 F1 F2 P2 P3

P1. Panel lateral izquierdo

P2. Panel inferior

F1. Pernos Allen de 5/16"

F2. Tuerca de brida de 5/16"

P1. Panel lateral izquierdo

P2. Panel inferior

P3. Panel lateral derecho

F1. Pernos Allen de 5/16"

F2. Tuerca de brida de 5/16"

A. Soporte de cable

Con el extremo del soporte del cable hacia arriba, coloque el panel lateral izquierdo (P1) sobre una superficie plana y firme. Inserte la parte inferior del panel (P2) entre los extremos del lado izquierdo del panel (P1), de modo que el cable eléctrico tenga acceso a la parte posterior.

NOTA: Para hacer una abertura para los cables eléctricos, saque el centro del ojal de plástico. Inserte los cables eléctricos y encaje el centro nuevamente en su lugar.

Alinee los orificios del panel lateral izquierdo (P1) con los orificios que están en la parte posterior y los bordes laterales del panel inferior (P2).

NOTA: Habrá un espacio entre el borde superior del panel lateral izquierdo (P1) y el borde frontal del panel inferior (P2).

Con el borde del soporte del cable mirando hacia arriba, ubique el panel lateral derecho (P3) de manera que el panel inferior (P2) esté entre los bordes del panel lateral derecho (P3).

Alinee los orificios del panel lateral derecho (P3) con los orificios que están en la parte posterior y los bordes laterales del panel inferior (P2).

NOTA: Habrá un espacio entre el borde superior del panel lateral derecho (P3) y el borde frontal del panel inferior de la estación de trabajo (P2).

Use cuatro pernos Allen (F1) y cuatro tuercas de brida (F2) por lado para fijar el panel inferior (P2) a ambos paneles laterales (P1 y P3) en sistemas Gladiator® GearWall® o GearTrack® como se muestra. No lo ajuste por completo.

NOTA: La estación de trabajo se puede montar directamente en la pared.

Herramientas proporcionadas:

■ Llave Allen de 3/16"

IMPORTANTE: Se podrían necesitar dos personas para completar el ensamblaje.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover la estantería.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

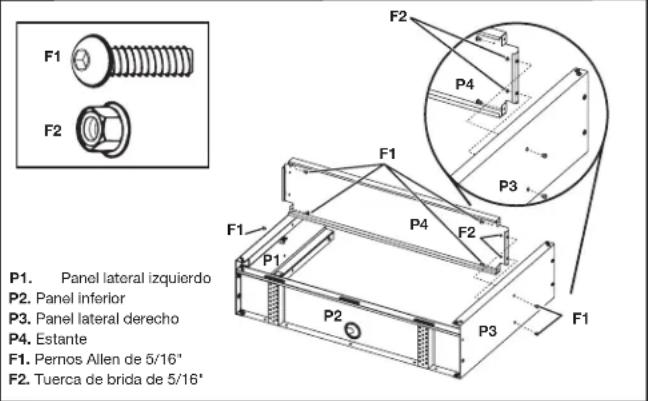

2. Estante de la estación de trabajo

F1 F2 P1. Panel lateral izquierdo P2. Panel inferior P3. Panel lateral derecho P4. Estante F1. Pernos Allen de 5/16" F2. Tuerca de brida de 5/16"

Alinee los orificios de los extremos del estante (P4) con los orificios de ambos paneles laterales (P1 y P3). Inserte dos pernos Allen de 5/16" (F1) a través de cada panel lateral (P1 y P3) y dentro del estante (P4). Sujételos con dos tuercas de brida de 5/16" (F2). Inserte otros dos pernos Allen de 5/16" (F1) a través del reborde debajo del estante (P4) y dentro de cada panel lateral (P1 y P3).

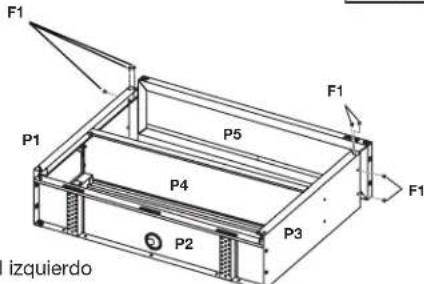

3. Parte superior de la estación de trabajo

F1 P1 P5 P4 P3 F1 F1 P2 izquierdo

P1. Panel lateral izquierdo
P2. Panel inferior
P3. Panel lateral derecho
P4. Estante
P5. Panel superior
F1. Perno Allen de 5/16"

Inserte el panel superior (P5), entre los bordes de los lados (P1 y P3) y alinee los orificios.

Fije el panel superior (P5) a ambos paneles laterales (P1 y P3).

Si lo va a montar en una pared estándar

■ Use seis pernos Allen por cada lado para fijar el panel superior (P5) a los paneles laterales (P1 y P3). No ajuste los pernos por completo.

Si el montaje se hace en paneles Gladiator® GearWall® o canales GearTrack®

■ Omita los cuatro pernos que sujetan las esquinas posteriores. Use cuatro pernos Allen por cada lado como se muestra. No ajuste los pernos por completo.

NOTA: El reverso del panel superior (P5) estará sujeto a los paneles laterales (P1 y P3) cuando se fije el soporte superior GearTrack®/GearWall® (P6).

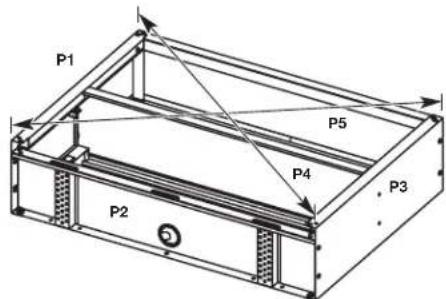

4. Marco cuadrado de la estación de trabajo

P1 P5 P4 P3 P2

P1. Panel lateral izquierdo
P2. Panel inferior
P3. Panel lateral derecho
P4. Estante
P5. Panel superior

Las medidas deberán tener la misma distancia de una esquina a la otra. Ajuste los pernos por completo con la llave Allen (proporcionada). Mida nuevamente el marco para asegurarse de que todavía está a escuadra.

INSTRUCCIONES DE INSTALACIÓN

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover la estantería.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

IMPORTANTE: Decida si va a instalar la estación de trabajo sobre los paneles Gladiator® GearWall®, los canales GearTrack® o sobre una pared estándar del garaje. Siga las instrucciones para la instalación.

Instale la estación de trabajo en los paneles GearWall® o en los canales GearTrack®

IMPORTANTE:

Asegúrese de que los paneles GearWalf o los canales GearTrack® estén instalados con tornillos de montaje en cada ranura y en cada ubicación de los montantes con una distancia máxima horizontal de 24" (60,96 cm) entre los tornillos.
Si va a instalar la estación de trabajo sobre un canal GearTrack®, deberá usar dos canales que estén instalados a una distancia de 18" (46 cm) entre ellos.

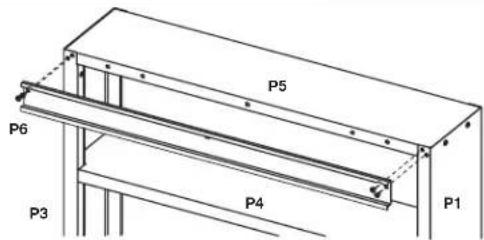

1. Fije el soporte de montaje superior

P5 P6 P4 P3 P1

P1. Panel lateral izquierdo
P3. Panel lateral derecho
P4. Estante
P5. Panel superior
P6. Soporte superior
F1. Perno Allen de 5/16"

Trabajando desde la parte posterior con los bordes del soporte de montaje mirando hacia abajo, alinee los dos orificios en cada esquina del soporte superior GearTrack®/GearWall® (P6) con los dos orificios que están en cada esquina del panel superior (P5). Inserte cuatro pernos Allen (F1) a través del soporte superior GearTrack®/GearWall® (P6) y dentro del panel superior (P5). Ajuste los pernos por completo.

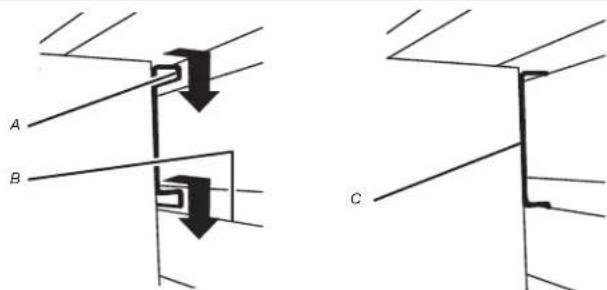

3. Montaje en paneles GearWall® o canales GearTrack®

A B C

A. Borde del soporte
B. Ranura
C. Soporte de montaje completamente acoplado

Determine la ubicación para el montaje de la estación de trabajo en paneles GearWall® o en canales GearTrack®. Con la ayuda de dos o más personas, acople los soportes de montaje en las ranuras de la pared levantando y empujando hacia la pared, y luego bajando los bordes de los soportes dentro de las ranuras. Inspeccione la estación de trabajo de ambos lados para asegurarse de que el soporte de montaje de la pared esté acoplado completamente en las ranuras como se muestra.

NOTA: Las ranuras del soporte inferior permiten realizar ajustes para sistemas GearTrack® o para variaciones de GearWall®.

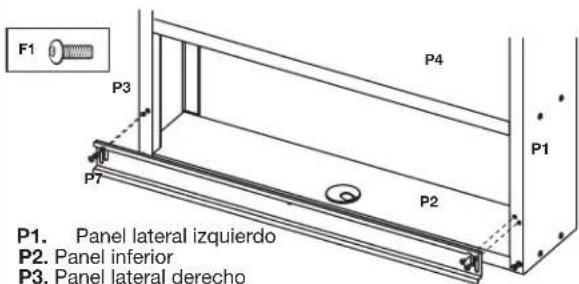

2. Fije el soporte de montaje inferior

F1 P3 P4 P1 P7 P2 P1. Panel lateral izquierdo P2. Panel inferior P3. Panel lateral derecho

P4. Estante
P7. Soporte inferior
F1. Perno Allen de 5/16"

Trabajando desde la parte posterior con los bordes del soporte de montaje mirando hacia abajo, alinee las dos ranuras que están a cada lado del soporte inferior GearTrack®/GearWall® (P7) con las ranuras que están en cada panel lateral (P1 y P3). Inserte cuatro pernos Allen (F1) a través del soporte (P7) y dentro de los paneles laterales (P1 y P3). Asegúrese de que la distancia desde la parte superior del soporte superior hasta la parte superior del soporte inferior sea de 24" (60,96 cm) en ambos lados. Ajuste los pernos por completo.

INSTALACIÓN ADICIONAL DE LA ESTACIÓN DE TRABAJO:

CON MONTAJE DIRECTAMENTE EN UNA PARED

Piezas y herramientas necesarias:

■ Llave de cubo con extensión de 2"
■ Llave de cubo de 1/2"
■ Tirafondos de 5/16" x 1½" (6)
■ Arandelas planas de 5/16" (6)

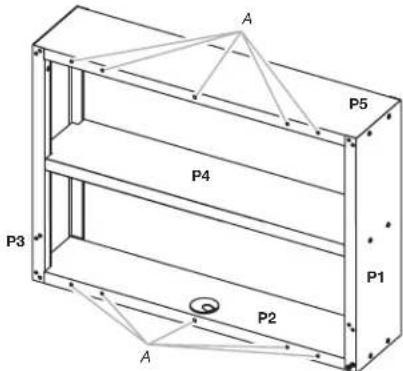

IMPORTANTE: Los orificios del panel superior (P5) y del panel inferior (P2) están espaciados para permitirle montar la estación de trabajo en los montantes de la pared de su garaje.

■ Ubique los montantes de madera en la pared de su garaje. Alinee tres orificios arriba y tres orificios abajo con los montantes de madera y marque la ubicación de los orificios.
■ Mientras dos o más personas sostienen la estación de trabajo contra la pared, sujete la estación de trabajo a la pared del garaje usando arandelas planas de 5/16" y tirafondos de 5/16" x 1½" (no proporcionados).
■ Use una llave de cubo de 1/2" para ajustar completamente los tornillos.

P3 P4 P2 A A P5 P1

A. Orificios para el montaje en pared estándar

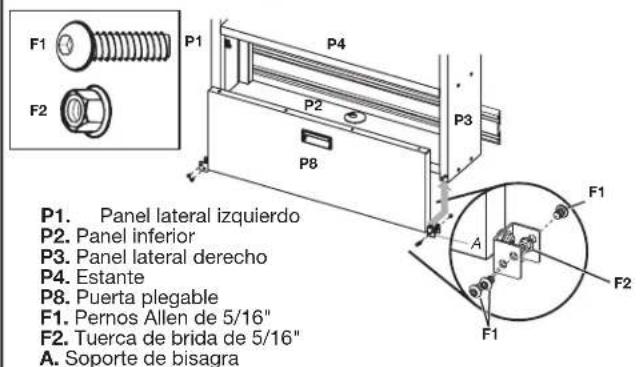

4. Fije la puerta plegable

P1. Panel lateral izquierdo P2. Panel inferior P3. Panel lateral derecho P4. Estante P5. Puerta plegable F1. Pernos Allen de 5/16" F2. Tuerca de brida de 5/16" A. Soporte de bisagra

Inserte los soportes de la bisagra de la puerta plegable (P8) en la parte inferior del marco de la estación de trabajo como se muestra. Mientras una persona sostiene la puerta plegable (P8) en su lugar, alinee los orificios de las esquinas inferiores de la puerta plegable (P8) con los orificios de la esquina de los lados de la estación de trabajo (P1 y P3). Sujételos con dos pernos Allen (F1) en cada esquina. Inserte otro perno Allen de 5/16" (F1) a través de la parte de abajo del panel inferior (P2) y dentro del orificio alargado en la parte de atrás de cada soporte de bisagra. Sujete cada perno con una tuerca de brida de 5/16" (F2) como se muestra.

6. Fije los pasadores del seguro de la puerta

P1 P4 F4 F3 izquierdo

P1. Panel lateral izquierdo
P4. Estante
F3. Tuerca en estrella
F4. Pasador del seguro de la puerta

Inserte los pasadores del seguro de la puerta (F3) en los orificios de los soportes del cable y sujételos con las tuercas en estrella (F4) como se muestra.

Cierre la puerta.

Ajuste todos los pernos por completo con la llave Allen (proporcionada).

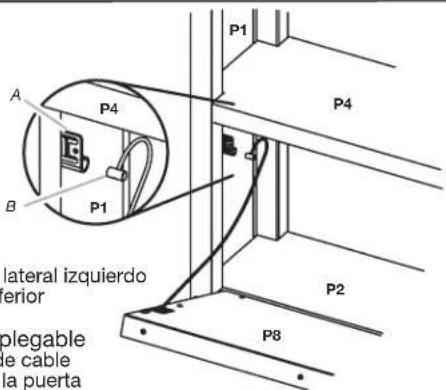

5. Fije los cables de la puerta

P1 P4 A P4 B P1 P2 P8 lateral izquierdo terior plegable de cable la puerta

Coloque el cable de la puerta plegadiza (P8) dentro de la ranura que está en la parte inferior de cada soporte del cable (uno a cada lado) como se muestra. Tire del cable hacia abajo hasta que quede encajado con firmeza en la ranura.

Cómo registrar el producto

Registrar el producto ofrece muchos beneficios. Obtenga más información y registre el producto en línea en:

Los consumidores en Canadá pueden llamar al 1-800-807-6777.

GARANTÍA DE LA ESTACIÓN DE TRABAJO PLEGABLE DE GLADIATOR®

ADJUNTE SU RECIBO AQUÍ. SE REQUIERE UN COMPROBANTE DE COMPRA PARA OBTENER SERVICIO BAJO LA GARANTÍA.

Tenga disponible la siguiente información cuando llame al Customer eXperience Center:

■ Nombre, dirección y número de teléfono
■ Número de modelo y de serie
■ Una descripción clara y detallada del problema
■ Comprobante de compra que incluya nombre y dirección del distribuidor o minorista

SI NECESITA SERVICIO:

1. Antes de contactarnos para organizar la visita del servicio técnico, determine si su producto requiere reparación. Algunas cuestiones pueden resolverse sin servicio técnico. Tómese unos minutos para revisar las instrucciones o visite www.gladiatorgarageworks.com.

2. Todo servicio de garantía es proporcionado exclusivamente por nuestros Proveedores de Servicio Técnico autorizados de Gladiator. En EE. UU. y Canadá, dirija todas las solicitudes de servicio técnico dentro de la garantía a:

Customer eXperience Center de Gladiator

En los EE. UU., llame al 1-866-342-4089. En Canadá, llame al 1-800-807-6777.

Si usted se encuentra fuera de los 50 estados de Estados Unidos o de Canadá, póngase en contacto con su distribuidor autorizado de Gladiator para determinar si corresponde otra garantía.

GARANTÍA LIMITADA DE DIEZ AÑOS (SOLO PIEZAS)

QUÉ ESTÁ CUBIERTO QUÉ NO ESTÁ CUBIERTO

GARANTÍA LIMITADA DE DIEZ AÑOS (SOLO PARA EL PRODUCTO, NO SE INCLUYE LA MANO DE OBRA)

Durante diez años a partir de la fecha de compra original, cuando este producto se instale, opere y mantenga de acuerdo con las instrucciones adjuntas o provistas con el producto, Gladiator® GarageWorks pagará por las piezas de repuesto especificadas de fábrica para corregir defectos no estéticos en los materiales o la mano de obra en esta pieza que impidan el funcionamiento de la estación de trabajo plegable y que hayan existido al momento de la compra de este producto. Esta garantía limitada de 10 años es solamente para el producto y no incluye la mano de obra. SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL REEMPLAZO DEL PRODUCTO O LAS PIEZAS A NUESTRO CRITERIO SEGÚN SE ESTIPULA EN LA PRESENTE El servicio debe ser suministrado por un proveedor de servicio autorizado por Gladiator. Esta garantía limitada es válida solo en los Estados Unidos o el Canadá, y se aplica únicamente cuando el producto se use en el país en el que se compró. Esta garantía limitada está en vigencia a partir de la fecha de la compra del consumidor original. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

1. Las visitas de servicio técnico para corregir la instalación de cualquier producto Gladiator o para darle instrucciones sobre el modo de usarlo o instalarlo.
2. Daños causados por mal manejo o envío de productos, productos dañados por accidente, uso indebido, abuso, incendio, inundación, instalación incorrecta, actos fortuitos, negligencia, corrosión, modificación o maltrato.
3. Costo de envío o flete para entregar productos de repuesto o para devolver productos defectuosos.
4. Reparaciones o reemplazo cuando su producto ha sido empleado para fines ajenos al uso doméstico normal de una familia, tal como uso en un lugar comercial, o cuando se haya tratado de alguna manera en contra de las instrucciones de instalación incluidas con el producto.
5. Daños estéticos incluyendo rayaduras, golpes, abolladuras o rajaduras que no afecten la capacidad estructural o de funcionamiento del producto.
6. Piezas o productos de repuesto para los productos Gladiator que se empleen fuera de los Estados Unidos y Canadá.
7. En Canadá, gastos de viaje o de transporte para clientes que residen en áreas remotas.
8. Cualquier gasto de mano de obra durante el período de la garantía limitada.
9. Los daños resultantes de una carga inadecuada superior a la capacidad del peso máximo especificado indicado en las instrucciones de ensamblaje proporcionadas con el producto.
10. Superficies dañadas debido a la interacción química lo que da como resultado la corrosión de pintura o metal.

El costo de la reparación o el reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS EN LA MEDIDA QUE CORRESPONDA LAS GARANTÍAS DE COMERCIABILIDAD O DE IDONEIDAD PARA UN PROPÓSITO PARTICULAR, QUEDAN EXCLUIDAS EN LA MEDIDA EN QUE ESTÉ PERMITIDO POR LEY. TODA GARANTÍA IMPLÍCITA QUE SEA IMPUESTA POR LEY SERÁ LIMITADA A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS LIMITACIONES O EXCLUSIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O DE IDONEIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Esta garantía no tiene vigor fuera de los 50 estados de los Estados Unidos y del Canadá. Póngase en contacto con su distribuidor autorizado Gladiator para determinar si corresponde otra garantía.

Si necesita servicio, llame al Customer eXperience Center de Gladiator, al 1-866-342-4089 (gratuito) desde cualquier lugar de los EE.UU. En Canadá, póngase en contacto con su compañía de servicio designada de Whirlpool Canada LP o llame al 1-800-807-6777.

En los Estados Unidos, Gladiator significa Whirlpool Corporation, Benton Harbor, Michigan 49022. En Canadá, Gladiator significa Whirlpool Canada LP, Mississauga, ON L5N 3A7.

Guarde este libro y su comprobante de compra juntos para referencia futura. Deberá proporcionar el comprobante de la compra o la fecha de instalación para obtener servicio técnico bajo la garantía.

Anote la siguiente información acerca de la estación de trabajo plegable para ayudarle a obtener asistencia o servicio técnico de manera más eficiente, si llegara a necesitarlo. Deberá tener a mano el número completo del modelo y la serie. Usted puede encontrar esta información en la etiqueta con el número de modelo y serie que está ubicada en la parte posterior del producto.

Nombre del distribuidor

Dirección

Número de teléfono

Número de modelo

Número de serie

Fecha de compra
