MANUAL DE USUARIO GAJG48KDKSG Gladiator

Instrucciones de ensamblaje

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

CABINET/LOCKER SAFETY ......2

PARTS....2

Herramientas Y Piezas....15

Requisitos de uso del armario .....15

Desempaque las piezas del

armario....15

Ensamble el armario .....15

Complete el ensamblaje .....18

ACCESORIOS ....19

GARANTÍA....19

CABINET/ LOCKER SAFETY

SEGURIDAD DEL ARMARIO

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

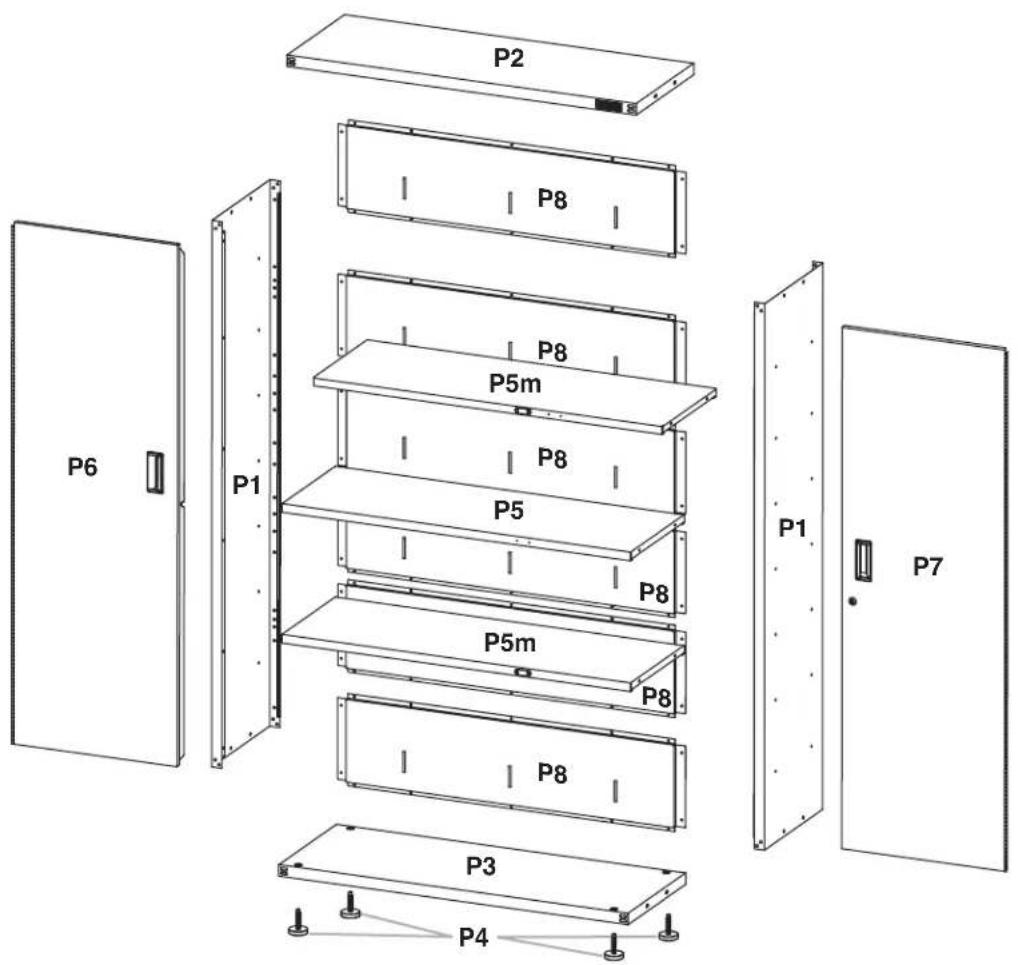

PIEZAS

P2 P8 P6 P1 P8 P5m P8 P5 P8 P1 P7 P5m P8 P8 P3 P4

F1

F2

F3c

F5

INSTRUCCIONES DE ENSAMBLAJE

Herramientas y piezas

Reúna las herramientas necesarias antes de comenzar la instalación.

Herramientas necesarias:

■ Llave de tuercas de 1/2"

■ Destornillador Phillips

■ Llave de tuercas de 3/8"

Nivel

Herramientas suministradas:

■Llave hexagonal

■Llave

Requisitos de uso del armario

■Diseñado para usarse en un garage.
■El límite de peso máximo es de 50 lbs (22,7 kg) para cada estante.
■El límite de peso máximo es de 250 lbs (113,6 kg) para el armario.

Desempaque las piezas del armario

1. Quite y verifique el contenido. Se incluye una llave hexagonal, una llave y las piezas y sujetadores que se muestran en "Piezas".
2. Deshágase de todos los materiales de embalaje o recíclelos.

Ensamble el armario

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover, ensamblar o instalar el armario.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

IMPORTANTE: Tal vez se necesiten dos personas para completar el ensamblaje. A medida que ensambla el armario, asegúrese de que los bordes con orificios estén mirando hacia arriba. Si va a ensamblar el armario en el piso, después de colocarlo en forma vertical, ajuste los ocho pernos para las esquinas del frente, ubicando dos en cada esquina.

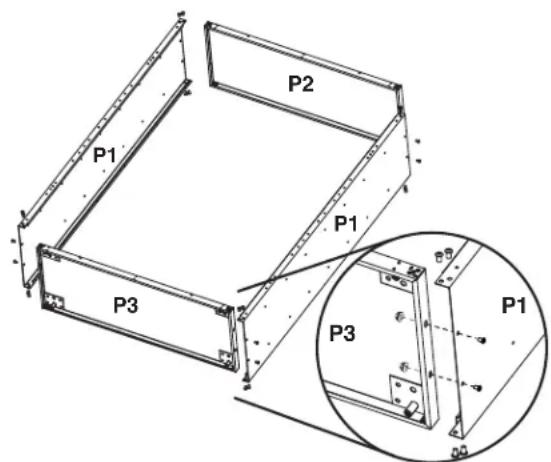

1. Ensamble el armario

F1
F2

F1 Perno de cabeza hexagonal de 5/16" (24)

F2 Tuerca de reborde de 5/16" (8)

P2 P1 P1 P3 P3 P1

Coloque el panel lateral (P1) sobre una superficie plana y firme de manera que el borde con orificios quede mirando hacia arriba, como se muestra. Inserte la parte superior del armario (P2) entre los bordes del panel lateral (P1).

NOTA: Asegúrese de que los bordes con orificios estén mirando hacia arriba.

Alinee los orificios y sujete la parte superior (P2) al panel lateral (P1) usando seis pernos de cabeza hexagonal (F1) y tres tuercas de reborde de 5/16" (F2), como se muestra. No los apriete completamente. Coloque el otro panel lateral (P1) de manera que la parte superior (P2) quede entre los bordes del panel lateral (P1). Alinee los orificios y sujete la parte superior (P2) a la parte lateral (P1) usando seis pernos de cabeza hexagonal (F1) y tres tuercas de reborde de 5/16" (F2), como se muestra. No los apriete completamente. Inserte la parte inferior del armario (P3) entre los extremos de los paneles laterales (P1).

NOTA: Asegúrese de que los bordes con orificios estén mirando hacia arriba.

Alinee los orificios y fije la parte inferior (P3) a los lados (P1) usando los seis pernos de cabeza hexagonal (F1) y tres tuercas de reborde de 5/16 (F2) para cada lado, como se muestra. No los apriete completamente.

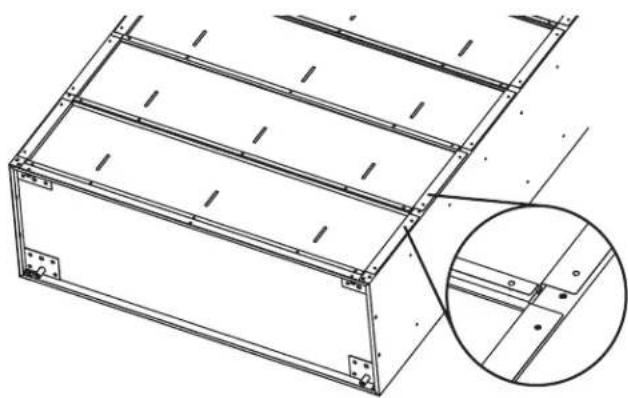

2A. Fije los paneles posteriores

F3c

F3c Tornillos de cabeza Phillips (40)

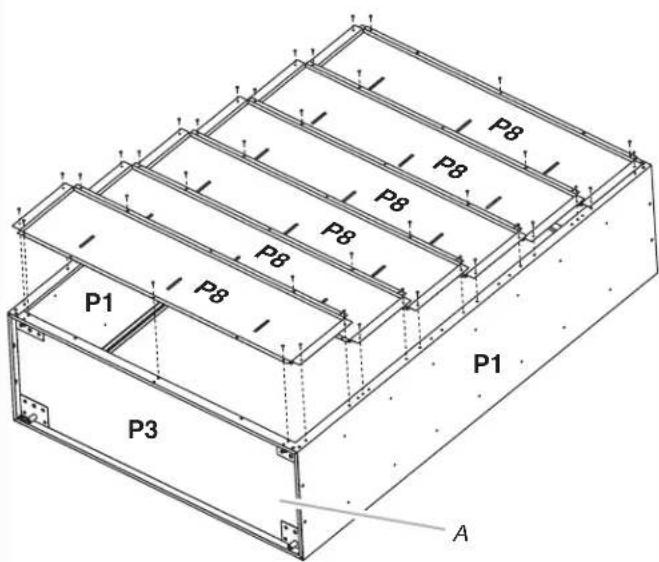

2B. Fije los paneles posteriores

F3c
F3c Tornillos de cabeza Phillips (40)

P8 P8 P8 P8 P8 P1 P8 P1 P3 A

A. Base del armario

IMPORTANT: Fije los paneles posteriores (P8), comenzando por la parte superior del armario, y trabajando hacia abajo, hacia el fondo del armario. Cada panel posterior consecutivo sobrepasará al panel que esté arriba. No apriete los tornillos por completo hasta que todos los paneles posteriores estén en su lugar. Es posible que los paneles posteriores (superior e inferior) tengan orificios adicionales que no se usen.

Alinee el primer panel posterior (P8) con los orificios en la parte superior del armario. Fije el panel posterior (P8) a la parte superior y los lados del armario usando los tornillos de cabeza Phillips (F3c). Sobreponga la parte inferior del primer panel posterior (P8) con la parte superior del segundo panel posterior (P8), como se muestra. Fije el panel posterior (P8) a los lados del armario, usando los tornillos de cabeza Phillips. Repita el paso para sujetar los cuatro paneles posteriores restantes a los lados del armario.

Fije cada panel posterior al panel que está arriba usando dos tornillos de cabeza Phillips.

NOTA: Fije el último panel posterior (P8) al fondo del armario (P3), usando tres tornillos de cabeza Phillips.

Apriete por completo todos los tornillos del panel posterior, comenzando por los lados y siguiendo por la parte superior, del medio e inferior. Apriete por completo los 24 pernos y tuercas del armario con la llave hexagonal en L (provista).

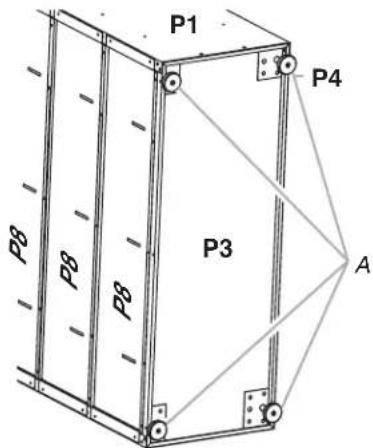

3. Instalación de las patas niveladoras

P4
Patas niveladoras (4)

P1 P4 P8 P3 A PB PB PB

A. Patas niveladoras

Coloque el armario sobre el costado. Atornille una pata niveladora (P4) en cada una de las cuatro tuercas con remache que están ubicadas en las esquinas del armario, como se muestra. Coloque el armario en posición vertical. Si no lo ha hecho todavía, ajuste los dos pernos en cada esquina frontal del marco del armario. Ajuste rmemente todos los pernos y tuercas del armario.

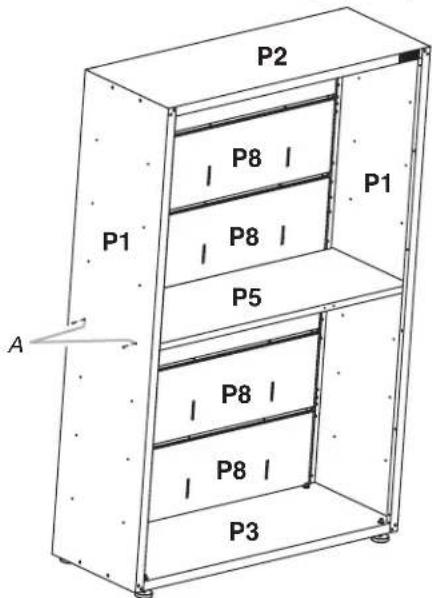

4. Instalación de los estantes

F3c F5
F3c Tornillos de cabeza Phillips (12) F5 Tuerca de reborde pequeña (12)

P2 P1 P8 P1 P8 P5 P8 P8 P3 A

A. Par de orificios del medio en el lado del armario

IMPORTANTE: Use el par de oricios ubicado en el medio de los lados del armario para instalar un estante central (P5) sin el imán, de modo que las puertas se puedan cerrar y asegurar. Los otros dos estantes con imanes pueden instalarse donde se desee.

Coloque un estante (P5) de manera que los ori cios en los extremos estén alineados con el par de ori cios que están en el medio de los lados del armario.

NOTA: Asegúrese de que el orí cio que está en el centro del extremo largo del estante quede mirando hacia afuera.

Sujete el estante (P5) a los lados (P1) usando dos pernos y tuercas por cada lado. Decida dónde desea ubicar los otros dos estantes (P5m). Alinee los orí cios en los extremos del estante con los orí cios en el lado del armario.

NOTA: Asegúrese de que los imanes en el borde del estante largo estén mirando hacia el frente del armario.

Sujete los estantes (P5m) a los lados del armario (P1) usando dos pernos y tuercas por cada lado. Apriete por completo las tuercas.

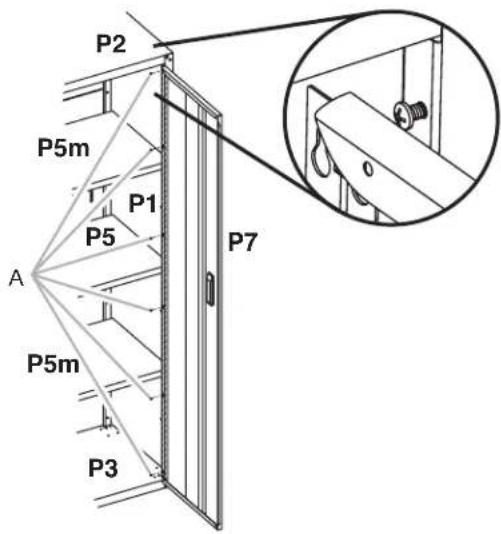

5. Instalación de las puertas

F3c

F3c Tornillos de cabeza Phillips (12)

P2 P5m P1 P5 A P7 P5m P3

A. Tornillos de cabeza Phillips

IMPORTANT: La puerta que tiene el ensamblaje de traba (P7) deberá instalarse en el lado derecho del armario. Las bisagras de la puerta se han diseñado con ranuras en forma de bocallaves en la parte superior e inferior, de modo que la puerta cuelge en el armario mientras usted coloca los tornillos.

Empiece colocando tornillos de cabeza Phillips (F3c) en los orificios en la parte superior e inferior, en cada lado del armario. Cuelgue la puerta del lado derecho (P7) de los tornillos superiores e inferiores y apriételos a mano. Inserte los cuatro tornillos del medio en el armario, a través de la bisagra de la puerta, y apriételos a mano. Repita los pasos para fijar la puerta izquierda (P6). Alinee las puertas y apriete los tornillos por completo.

Complete el ensamblaje

1. Asegúrese de que haya un perno o un tornillo en cada orificio del marco del armario.
   NOTA: Es posible que los paneles posteriores (superior e inferior) tengan orificios adicionales que no se usen.
2. Mueva el armario a su ubicación final.
3. Coloque un nivel en un estante interior y, si es necesario, nivele el armario ajustando la altura de las patas niveladoras. Gire hacia la izquierda para levantar la pata niveladora o hacia la derecha para bajarla.
4. Si las puertas no están alineadas, afloje todos los tornillos que sujetan la bisagra de la puerta al armario.
5. Ajuste la puerta a la altura deseada y apriete completamente los tornillos.

ACCESORIOS

Para pedir accesorios, llame al 1-866-342-4089 y solicite el número de pieza del accesorio que se detalla a continuación o póngase en contacto con su distribuidor autorizado de Gladiator® GarageWorks.

En Canadá, llame al 1-800-807-6777.

Juego de soporte de montaje - Permite montar el armario en los paneles GearWall® o los canales GearTrack® de Gladiator® Garageworks.

Pida la pieza número GABK362PSS

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en
