GAWU24MBBH - Rangement garage Gladiator - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de rangement mural modulaire (GearWall et GearTrack)
Composants inclus	Panneaux GearWall® et/ou profilés GearTrack® (selon le modèle)
Dimensions du panneau	Environ 122 cm x 61 cm (4 pi x 2 pi)
Poids du panneau	Environ 8 kg
Matériau	Acier revêtu de peinture
Capacité de charge maximale (panneaux)	50 lb/pi² (2,39 kPa)
Capacité de charge maximale (profilés)	75 lb/pi linéaire (109 kg/m)
Utilisation prévue	Garage, atelier, sous-sol
Type de mur compatible	Montants bois (standard), maçonnerie/béton (avec poteaux additionnels)
Épaisseur de placoplâtre	1,3 cm, 1,6 cm ou 1,9 cm (1/2", 5/8", 3/4")
Outils nécessaires à l'installation	Niveau, ruban à mesurer, perceuse sans fil, forets, détecteur de montants, détecteur de tension, scie sauteuse/circulaire
Systèmé de fixation	Vis à tête plate (bois ou maçonnerie) + adhésif de construction (optionnel)
Accessoires compatibles	Crochets Claw, porte-vélos, supports de bacs, paniers, etc. (vendus séparément)
Entretien et nettoyage	Essuyer avec un chiffon humide et du savon doux
Sécurité	Respecter les limites de charge ; utiliser un détecteur de tension pour éviter le câblage
Garantie	Consulter le fabricant (USA 1-866-342-4089, Canada 1-800-807-6777)
Réparabilité	Pièces détachées disponibles (crochets, embouts)

FOIRE AUX QUESTIONS - GAWU24MBBH Gladiator

Quelle est la capacité de charge maximale des panneaux GearWall ?

La capacité maximale est de 50 lb par pied carré (2,39 kPa). Répartissez la charge uniformément.

Puis-je installer le système sur un mur en briques ou en béton ?

Oui, mais il faut d'abord fixer des poteaux en bois de 2"x4" (5x10 cm) sur le mur, espacés de 16" (40,6 cm). Utilisez des vis à maçonnerie et de l'adhésif de construction.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un niveau, d'un ruban à mesurer, d'une perceuse sans fil, de forets, d'un détecteur de montants, d'un détecteur de tension CA, d'une scie sauteuse ou circulaire, et d'un cordeau à craie.

Comment installer les profilés GearTrack sur un mur à montants bois ?

Localisez les montants avec un détecteur. Mesurez et coupez le profilé à la longueur voulue (minimum 24"). Fixez-le avec des vis n°8 x 2" dans chaque rainure au centre de chaque montant. Vérifiez le niveau.

Quelle est la hauteur minimale de fixation des vis dans un montant bois ?

La vis doit pénétrer d'au moins 1 pouce (2,54 cm) dans le montant en bois, mais pas plus de 1 1/4" (3,17 cm) à proximité de câbles électriques.

Puis-je installer le système directement sur du placoplâtre sans montant ?

Non, les vis doivent impérativement être fixées dans des montants bois ou des poteaux de bois pour garantir la solidité. Le placoplâtre seul ne supporte pas les charges.

Comment installer le crochet porte-vélo Claw ?

Engagez la bride de montage dans les rainures (soulever, pousser, abaisser). Tournez la manette de blocage dans le sens antihoraire pour verrouiller. Soulevez le vélo et poussez le pneu contre le poussoir pour fermer les bras.

Quelle est la distance recommandée entre deux profilés GearTrack pour supporter une armoire ?

Pour supporter une armoire à outils Gladiator, les profilés doivent être espacés de 18 pouces (46 cm) centre à centre.

Comment nettoyer les panneaux GearWall ?

Utilisez un chiffon humide avec un détergent doux. Évitez les produits abrasifs qui pourraient rayer la peinture.

Où puis-je trouver des pièces de rechange ou des accessoires supplémentaires ?

Consultez le site Web de Gladiator (www.gladiatorgarageworks.com) ou contactez le service client : USA 1-866-342-4089, Canada 1-800-807-6777.

MODE D'EMPLOI GAWU24MBBH Gladiator

Installation des profils GearTrack 18 Installation des panneaux Gearwall 21

INSTRUCTIONS D'INSTALLATION DES CROCHETS, DES BACS ET DES PANIERS 26

GARANTIE 28

Installe les canaux GearTrack 32 Installe les panneaux Gearwall 35

INSTRUCCIONES PARA LA INSTALACION DE GANCHOS, RECIPIENTES Y CESTAS 40 GARANTIA 42

W11087876A

In U. S. A. call: 1-866-342-4089

Aux É-U. : 1866342-4089

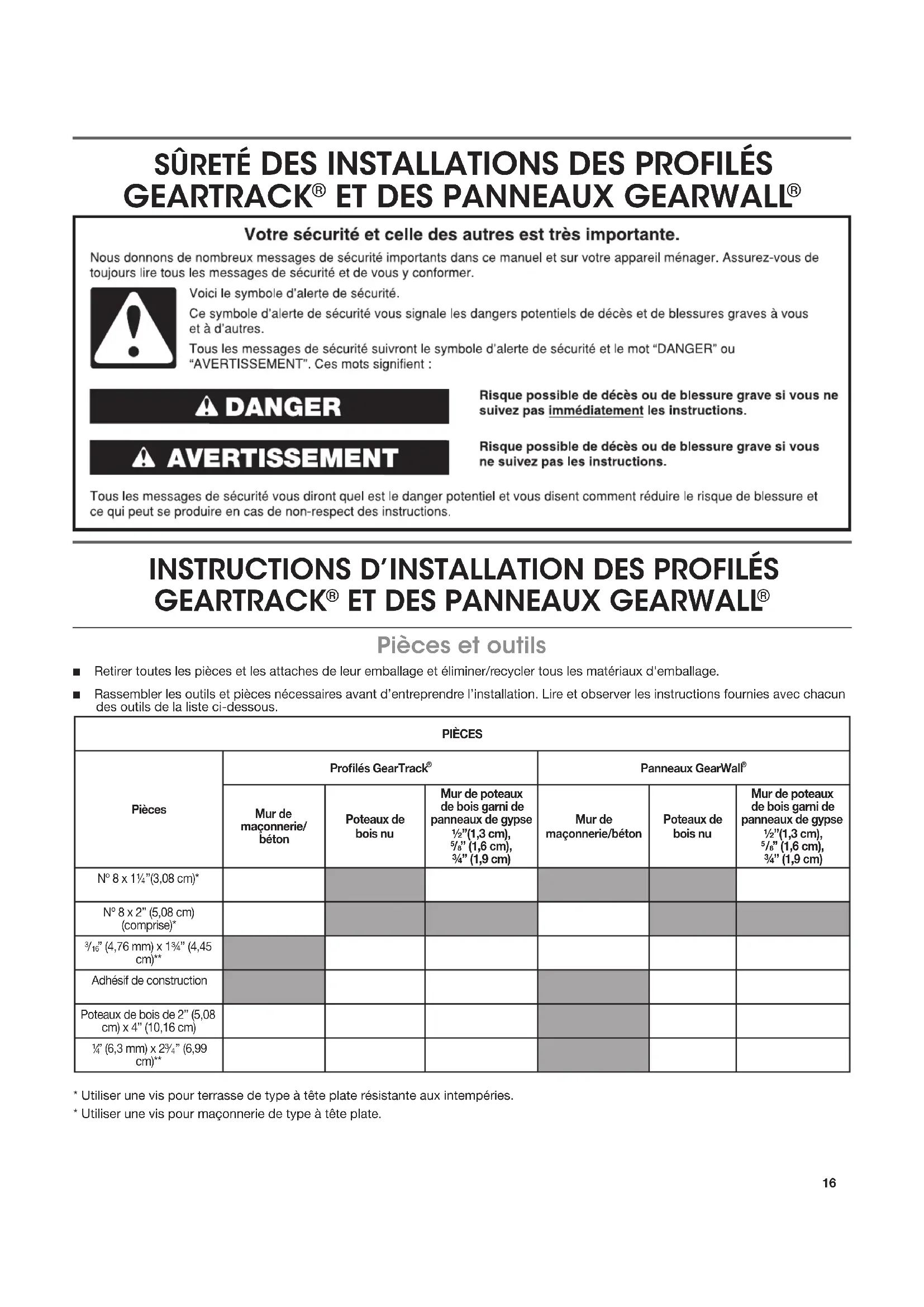

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de tous les messages de sécurité et de vous conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Pièces et outils

Retirer toutes les pièces et les attaches de leur emballage et éliminer/recycler tous les matériaux d'emballage. Rassembler outils et pièces nécessaires avant d’entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

PIÉCES
Pièces	Profilés GearTrack®			Panneaux GearWalf®
	Mur de maconnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gami de panneaux de glimpse 1/2"(1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)	Mur de maconnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gami de panneaux de glimpse 1/2"(1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)
N° 8 x 1 1⁄2"(3,08 cm)*
N° 8 x 2" (5,08 cm) (comprise)*
3/16" (4,76 mm) x 1 3⁄4" (4,45 cm)**
Adhésif de construction
Poteaux de bois de 2" (5,08 cm) x 4" (10,16 cm)
1/4" (6,3 mm) x 2 1⁄4" (6,99 cm)**

• Utiliser une vis pour terrasse de type à tête plate résistance aux intempéries.
• Utiliser une vis pour maçonnerie de type à tête plate.

OUTILS
Outils	Profilés GearTrack®			Panneaux GearWall®
	Mur de maconnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gam de panneaux de glimpse 1/2"(1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)	Mur de maconnerie/béton	Poteaux de bois nu	Mur de poteaux de bois gam de panneaux de glimpse 1/2"(1,3 cm), 5/8" (1,6 cm), 3/4" (1,9 cm)
Niveau
Ruban à mesurer
Perceuse sans fil
Forets de 1/8" (3 mm) pour avant-trous
Détecteur de poteau
Détecteur de tension CA
Carre
Crayon
Scie sauteuse
Scie circulaire
Cordeau à craie
Niveau de ligne
Perceuse à percussion
Pistolet de calfeurage
Cordeau à craie avec fil à plomb
Foret à maconnerie de 3/16" (4,7 mm) X 5" (12,7 cm)
Foret à maconnerie de 5/32"(3,9 mm)

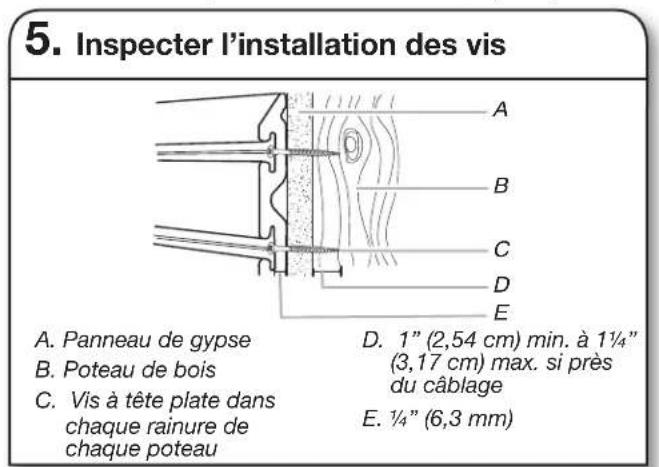

La profondeur de fixation des vis dans le poteau de bois devrait être de 1" (2,54 cm) minimum. Pour les panneaux de gypse d'une épaisseur non indiquée dans le tableau ci-dessus, voir la figure ci-dessous.

Panneau GearWall® Panel Profile GearTrack A. Panneau de gypse B. Poteau de bois C. Vis à tête plate dans chaque rainure de chaque poteau

D. 1" (2,54 cm) min. à 1¼" (3,17 cm) max. si près du câblage E. 1/4 (6,3 mm)

IMPORTANT : Choiser la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un câble électrique.

REMARQUE: La limite de poids maximal est de 75 lb par pied linéaire (30,48 cm) pour les profilés GearTrack® et de 50 lb par pied carré (2,39 kPa) pour les panneaux GearWall®.

Mur de maçonnerie/béton

■Avant d'installer les profilés GearTrack® sur un mur de maçonnerie, on doit assurer l'étanchéité du mur pour éviter toute introduction de mildiou ou déterioration de fondation. Un mur qui semble être sec peut en fait accumuler de l'humidité après avoir été garni de panneaux. Lors de l'installation des profilés, veiller à respecter les dispositions de tous les codes et règlements locaux en vigueur.

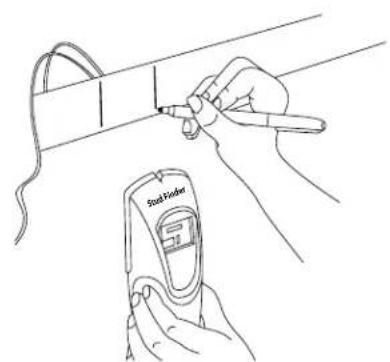

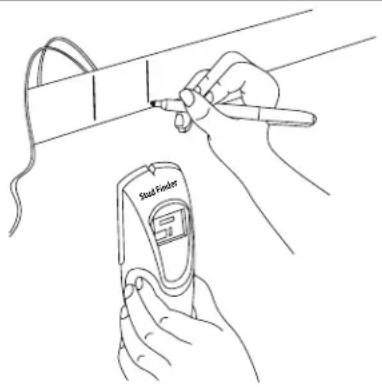

1. Localiser les poteaux et le câblage

Utiliser un détecteur du poteau pour marquer les bords des poteaux dans la zone d'installation planifiée. S'assurer de marquer également les emplacements de câblage électrique.

IMPORTANT : Choisir la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un câble électrique.

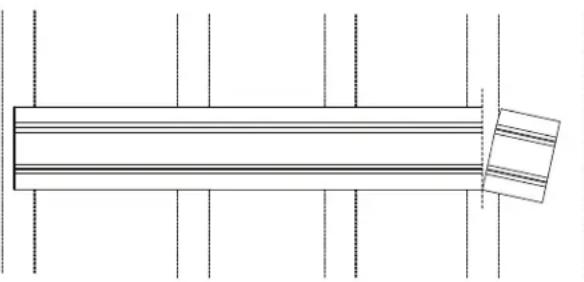

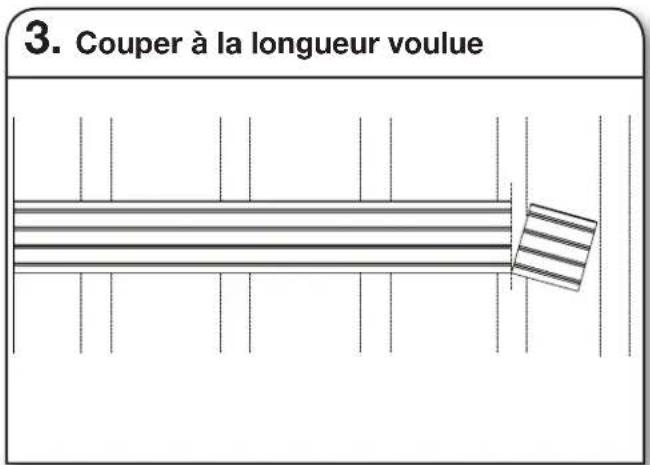

3. Couper à la longueur voulue

Si nécessaire, couper la première section de profilé à cette longueur (veiller à l'équerrage).

REMARQUE: On ne doit pas utiliser de profilé de longueur inférieure à 24 po (60,96 cm).

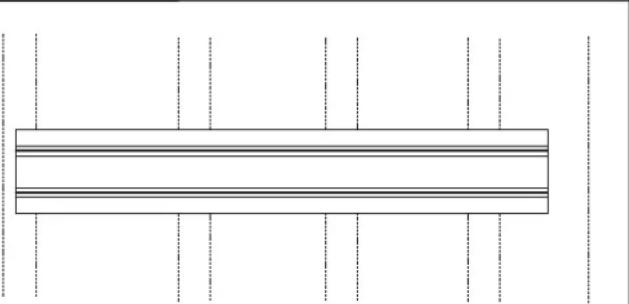

2. Mesurer les profilés

■ Installer chaque profilé GearTrack® sur le mur de telle manière que chaque extrémité soit en appui sur un poteau de bois. Mesurer depuis le centre du poteau au début de la surface à recouvrir jusqu’au centre du dernier poteau en bois situé à moins de 32" (81,3 cm), 42" (106,7 cm) ou 48" (121,9 cm) selon la longueur du profilé GearTrack®.

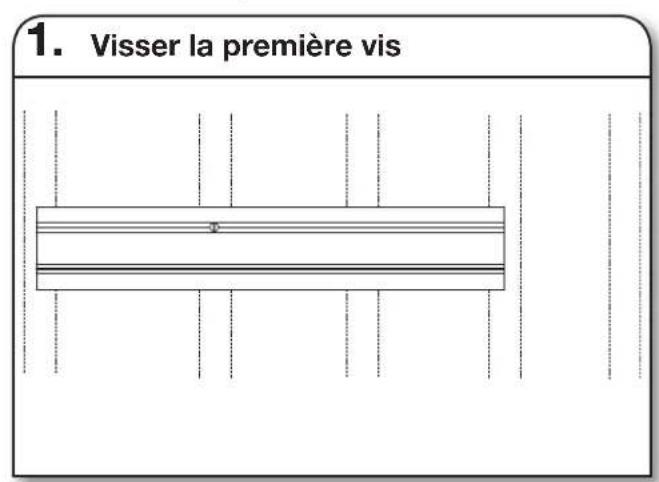

Installation des profilés

En maintenant le profilé en place à l'emplacement désiré, visser une vis dans la rainure supérieure et dans le centre du poteau le plus proche du milieu du profilé jusqu'à ce qu'elle soit au ras de la surface.

REMARQUE: Si les profilés GearTrack® sont installés sur un mur de maçonnerie ou de béton, mettre de l'adhesif de construction sur le profilé GearTrack® avant de le fixer au mur pour une meilleure prise.

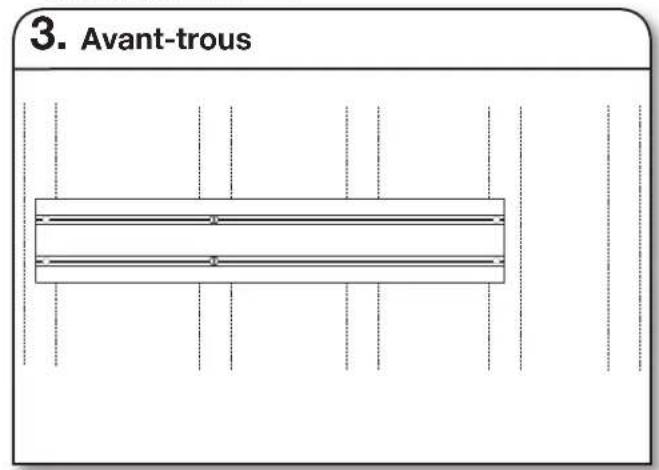

En cas de fissuration, il peut s'avérer nécessaire de percer des avant-trous et de fraiser chaque trou de vis près des extrémités des profilés avec un foret de 1/8 (3 mm).

S'assurer que toutes les vis sont installées et au ras de la surface de chaque profilé.

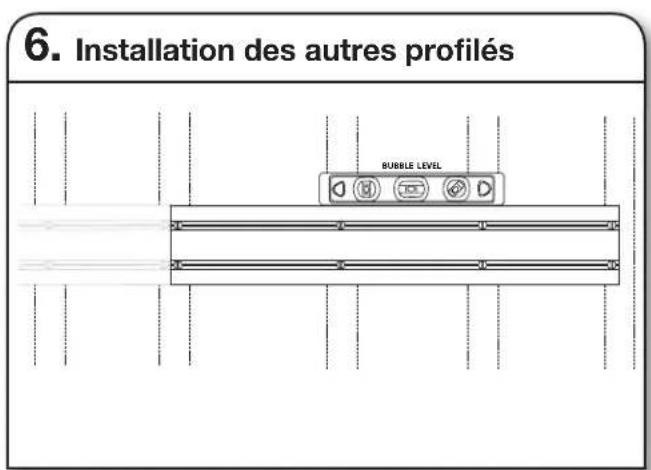

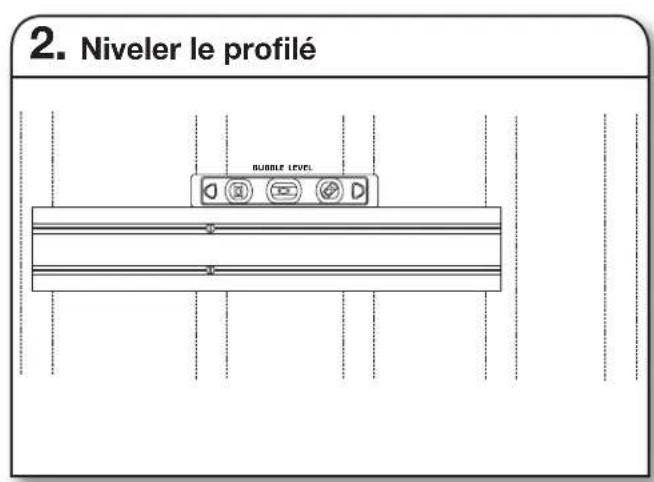

Vérifier que le profile GearTrack est de niveau, puis visser une deuxième vis à travers la rainure inférieure et dans le centre du même poteau comme dans l'étape précédente.

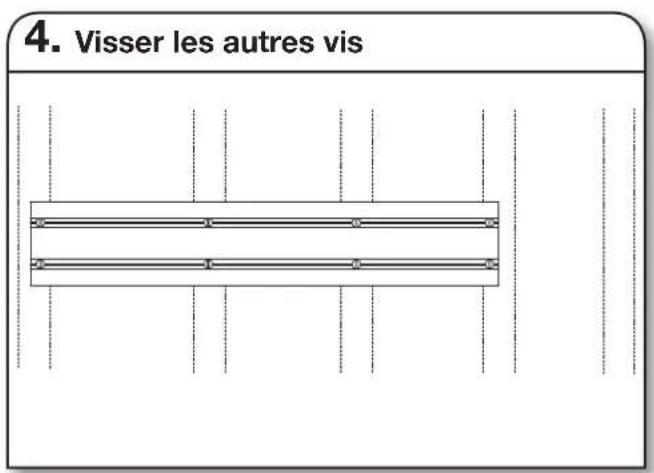

Visser une vis dans chaque rainure de chaque poteau dans la zone d'installation.

Répéter ce processus pour chaque profilé apposé.

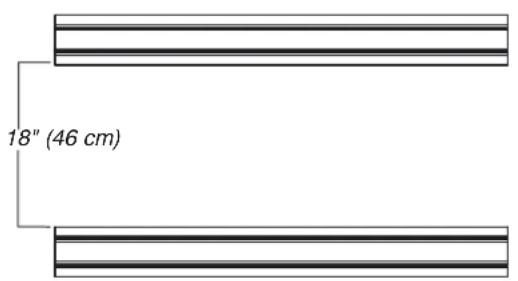

7. Espacement des profilés

REMARQUE: Si les profilés doivent être utilisés pour supporter les crochets d'accessoires et/ou les petits bacs d'objets, ils peuvent être espacés au besoin. Si des profilés sont utilisés pour supporter une armoire à outils Gladiator, ils doivent être installés à 18" (46 cm) l'un de l'autre.

8. Installation des embouts (vendus séparément)

■Enclencher les embouts sur chaque extrémité du profilé GearTrack®.

Planification de l'installation

- Tracer une ligne de niveau à la craie à une hauteur pratique sur le(s) mur(s). Mesurer la distance entre la ligne à la craie et le plafond et déterminer le point du plafond le plus bas le long du mur.

À partir du point le plus bas du plafond, mesurer jusqu'au plancher. Arrondir au chiffre inférieur la mesure en pieds, puis marquer. Tracer une ligne en craie de 1/4 (6,3 mm) sous la marque. Répéter cette étape pour les autres murs. REMARQUE: Pour une installation murale partielle, il suffit de tracer une ligne de croie au niveau de la hauteur désirée du bas du mur.

Mur de maçonnerie/béton

Avant d'installer les panneaux sur un mur de maçonnerie/béton, il faut installer des poteaux de bois de 2^ (5,08 cm) x 4" (10,16 cm) au mur avec le côté de 4^ (10,16 cm) contre le mur. Les poteaux de bois doivent être installés sur toute la surface du mur où les panneaux GearWall® seront installés. Ceci donne une surface nivelée pour l'installation des panneaux.

■ Installer le premier poteau au bord du début de la surface à recouvrir pour servir de guide. Percer un trou à travers le poteau et dans la surface murale. Consulter les instructions du fabricant de vis à maconnerie concernant l'installation. Pour obtenir de meilleurs résultats, utiliser une perceuse à percussion et un foret de maconnerie. REMARQUE: Pour une meilleure prise, on peut également appliquer un adhesif de construction sur le poteau avant de le fixer sur le mur.

Fixer le poteau au mur au moyen des vis de maconnerie de 1 / 4 (6,3 mm) × 2% (6,9 cm) à chaque 18" (45,72 cm).

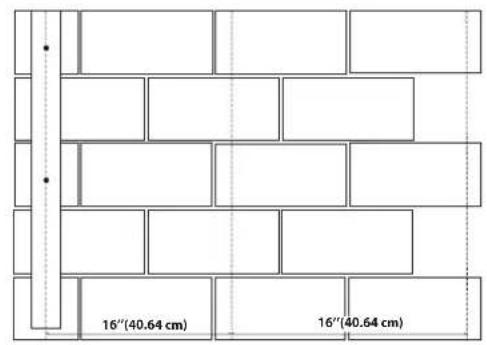

3. Mesure de l'emplacement des autres poteaux

Utiliser ce poteau comme référence. Mesurer 16" (40,64 cm) du coin et tracer une ligne de craie verticale à l'aide d'un cordeau à craie avec fil à plomb. Tracer une ligne de craie tous les 16" (40,64 cm) à partir de ce point.

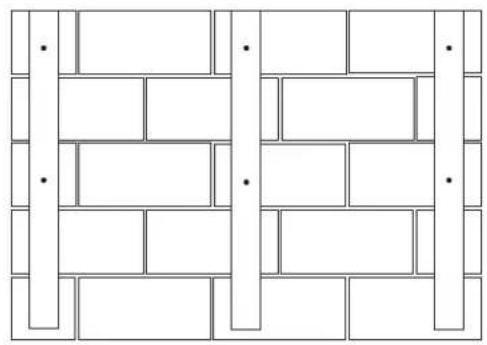

4. Installation des autres poteaux

Aligner le centre de chaque poteau avec la ligne de craie. Fixer les autres poteaux au mur de la manière décrite aux étapes de 1 à 2.

1. Localiser les poteaux et le câblage

Utiliser un détecteur de poteau pour marquer les bords des poteaux dans la zone d'installation planifiée. S'assurer de marquer également les emplacements de câblage électrique.

IMPORTANT : Choisir la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu'aucune vis ne puisse endommager l'isolant d'un câble électrique.

Montage des panneaux

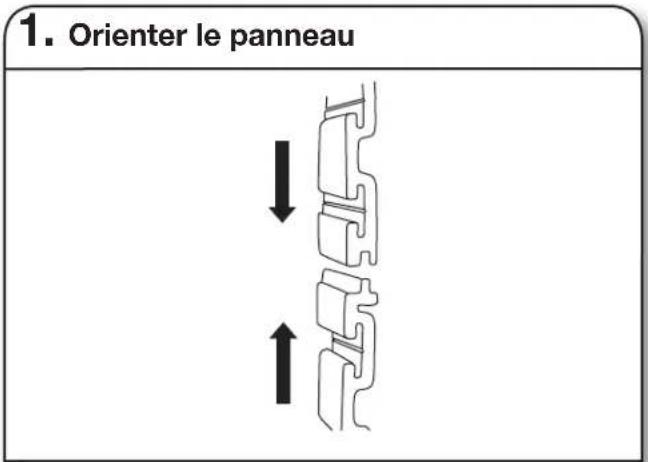

Les panneaux sont installés avec la languette de verrouillage vers le haut et la rainure vers le bas.

Couper le premier panneau à cette longueur en s'assurant que le découpage est bien carré. Veiller également au découpage autour des fenêtres, des portes et des prises.

REMARQUE: On ne doit pas utiliser de panneau de longueur inférieure à 24" (60,96 cm).

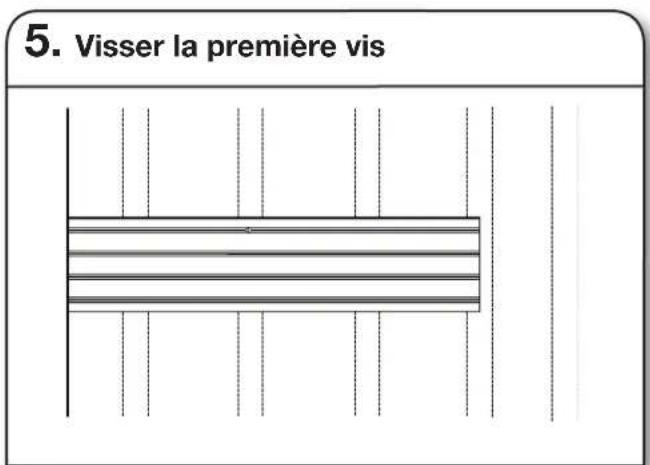

En maintenant le panneau en place à l'emplacement désiré, visser une vis dans la rainure supérieure et dans le poteau le plus proche du milieu du profilé jusqu'à ce qu'elle soit au ras de la surface.

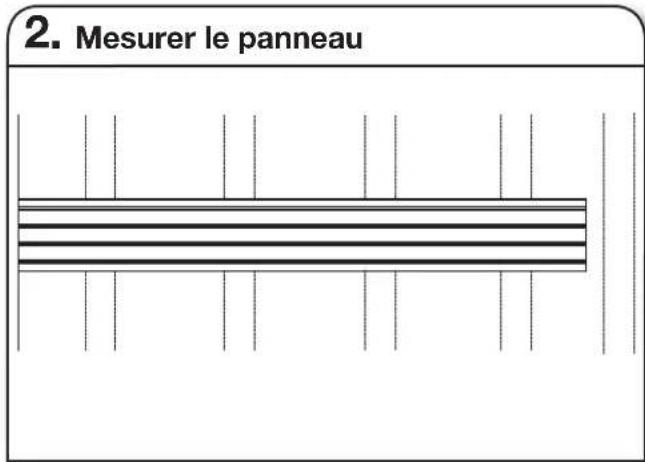

• Mesurer la distance du bord de la surface à recouvrir jusqu'au centre du dernier poteau de bois qui se trouve à 4 pieds (1,22 m). Prendre note de l'interférence des fenêtres, des portes et des prises.

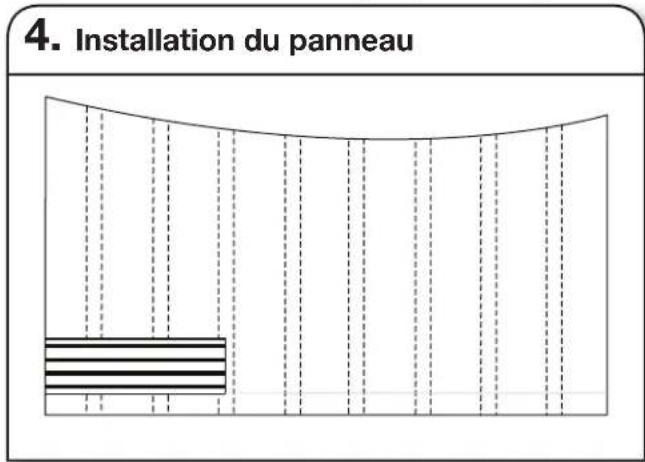

• Placer le panneau au-dessus de la ligne de craie horizontalement appliquée selon les instructions dans la section "Préparation du mur". Aligner le panneau avec le bord et la ligne de craie horizontalement.

REMARQUE: Si de la garniture en option doit être installée, s'assurer d'appliquer la garniture à ce moment si le montage doit être effectué contre un coin intérieur (voir "Options de garniture" pour les détails).

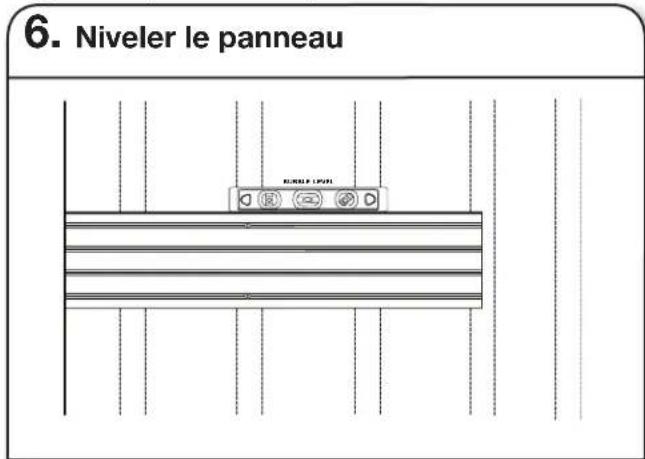

Vérifier que le panneau est de niveau, puis visser une deuxième vis à travers la rainure inférieure et dans le même poteau comme dans l'étape précédente.

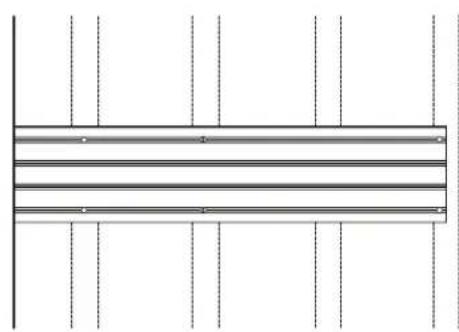

7. Avant-trous

En cas de fissuration, il peut s'avérer nécessaire de percer des avant-trous et de fraiser chaque trou de vis près des extrémités des profilés.

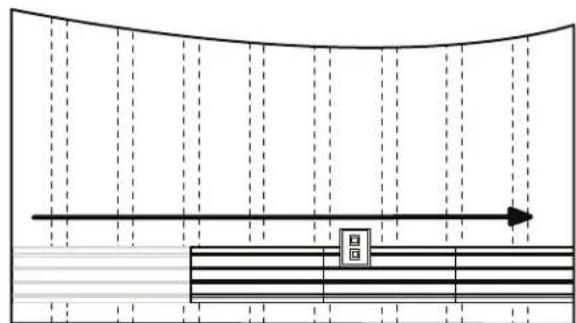

9. Répéter jusqu'à l'installation du dernier panneau

Répéter les étapes 1 à 4 avec les autres panneaux à installer jusqu'au bord opposé de la surface à recouvrir.

REMARQUE: Si de la garniture en option doit être installée, s'assurer d'appliquer la garniture autour de toutes les fenêtres, portes et prises de la surface à recouvrir, ainsi que sur le dernier panneau si installing contre un coin intérieur (voir "Options de garniture" pour les détails).

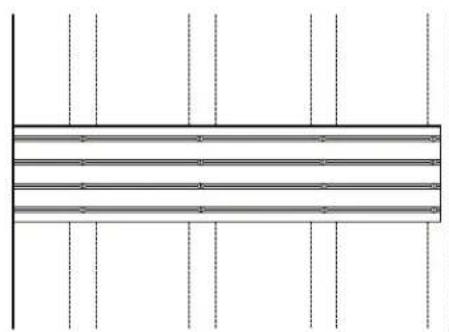

8. Visser les autres vis

Visser une vis dans chaque rainure de chaque poteau dans la zone d'installation.

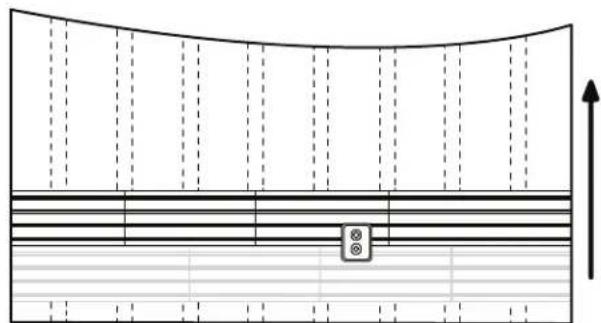

10. Répéter pour terminer la couverture souhaitée

Répéter l'étape 5, en installant chaque rangée de panneaux muraux jusqu'à ce que le mur soit fini. Si le mur est plus large que le panneau de 4 pi (1,22 m), on aura besoin de décaler les joints du panneau vertical sur chaque rangée avec ceux des poteaux de bois. Voir l'illustration.

REMARQUE: On peut couper la dernière rangée de panneaux en longueur pour obtenir la hauteur nécessaire.

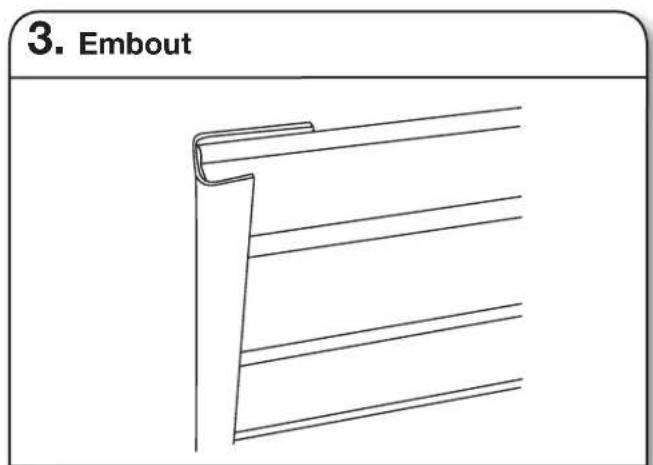

Options de garniture

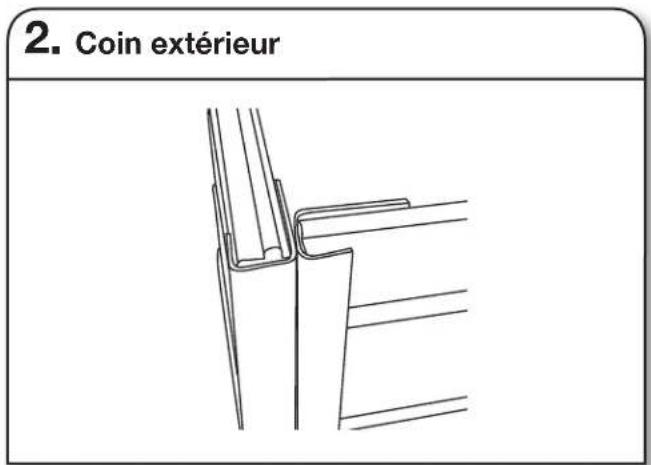

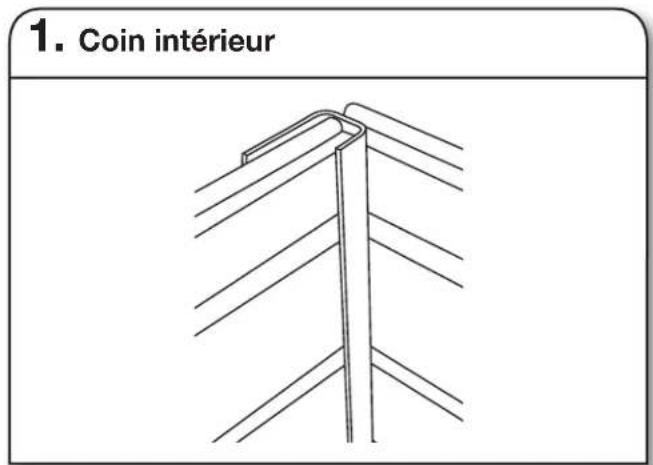

Les garnitures peuvent être appliquées aux coins et bords exposés. Voici quelques configurations recommandées :

REMARQUE: Les options de garnitures actuelles ne s'appliquent pas au mur de maçonnerie ou de béton.

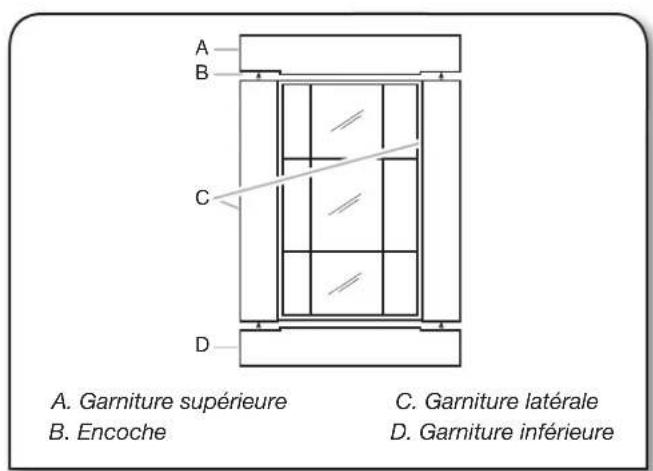

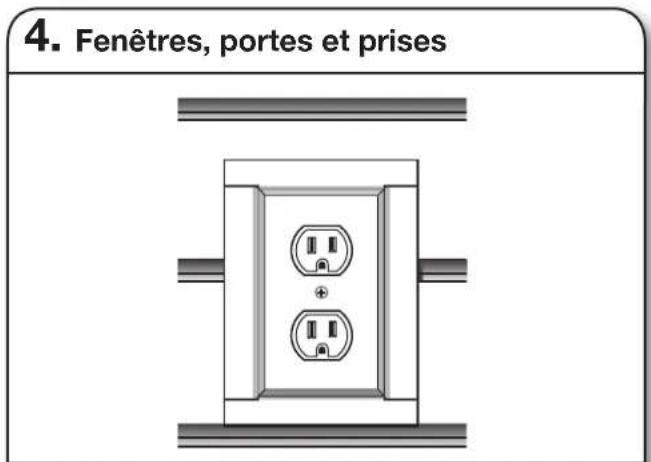

La garniture peut également être appliquée autour des fenêtres, portes et prises. S’assurer d’encocher la garniture comme indiqué pour un ajustement parfait :

Instruction d'installation des crochets, des BACS et des paniers

Pièces Limité de poids maximum
Crocket Claw, crochet double, gros crochet, crochet lourdes charges	50 lb (22,7 kg)
Crocket porte-vélo horizontal	25 lb (11,3 kg) pour chaque crochet et 50 lb (22,7 kg) pour une paire de crochets
Crocket profond, crochet large, crochet porte-vélo vertical	30 lb (13,6 kg)
Crocket à outils, crochet-support, crochet double, crochet en S, crochet cuillère	25 lb (11,3 kg)
Crocket pour canne à pêche 10 flb (4,5 kg) pour chaque crochet et 20 flb (9,1 kg) pour une pafire de crochets
Crocket en L, crochet en J, crochet boucle 5 lb (2,2 kg)
Support de bac d'entreposeage 25 lb (11,3 kg) pour chaque crochet et 50 lb (22,7 kg) pour une paire de crochets
Panier-filet de 24" (60,96 cm) 35 lb (15,9 kg)
Panier grillagé de 18" (45,7 cm) 35 lb (15,9 kg)
Sac de golf 25 lb (11,3 kg)
Casiers pour petits articles 10 lb (4,5 kg)

IMPORTANT : Produit conçu pour une installation sur des panneaux Gladiator® Garageworks GearWall® ou des profils GearTrack®. REMARQUE : Vérifier que lors de l'installation des panneaux GearWall® ou des profilés GearTrack® Gladiator®, une vis de montage a été placée dans chaque rainure au niveau de chaque poteau du colombage, avec intervalle horizontal maximum de 24" (60,96 cm) entre les vis.

Gros crochet Crochet porte-vélo vertical Crochet en S	Crochet en L	J
Crochet lourdes charges	Crocket à outils	Panier-filet
Crochet profond	Crochet double	Panier métallique

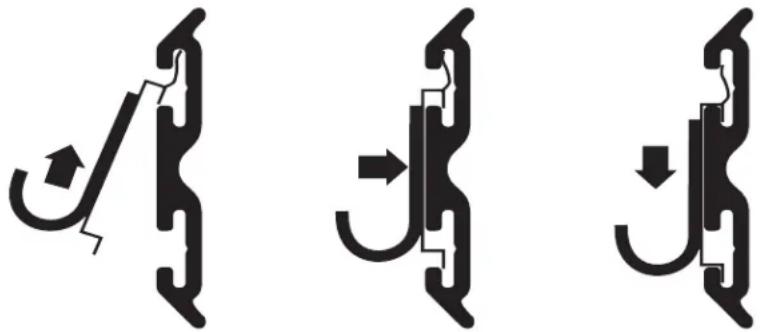

Installation des crochets aux profils GearTrack®/panneaux GearWall®

Pince-crochet porte-vélo de pointe claw

A. Manette de blocage

Important :

La pince-crochet porte-vélo de pointe Gladiator Claw™ v3.0 peut soutenir n'importe laquelle des roues du vélo.

1. Déterminer l'emplacement où l'on souhaite suspendre le vélo. Engager la bride de montage de la pince-crochet porte-velo dans les rainures murales : soulever, pousser vers le mur et abaisser les rives de bride dans les rainures.
2. Examiner la pince-crochet porte-velo depuis le côté pour s'assurer que les rives de bride de montage sont complètement engagées dans les rainures.
3. Tourner la manette de blocage dans le sens antihoraire pour verrouiller la pince-crochet porte-vélo au panneau GearWall ou au profilé GearTrack. S'assurer que la manette de blocage est à la position de verrouillage complet, tel qu'illustré.
4. Enforcer le pouvoir jusqu'à ce que les bras du crochet soient en position ouverte.
5. Soulever le vélo et pousser le pneau du vélo contre le poussoir. Les bras du crochet feront autour de la roue. S'assurer que les deux bras sont complètement fermés autour de la roue.
6. Pour retirer le vélo, le soulever et pousser le pneu du vélo contre le poussoir. Les bras du crochet s'ouvriront pour libérer la roue du vélo.

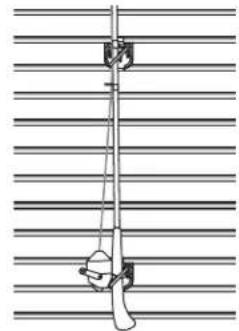

Crocket pour canne à pêche (horizontal)

Crochet pour être utilisé en paire, l'ensemble de quatre crochets pour canne à pêche soutiendra deux cannes à pêche montées verticalement ou horizontalement, comme indiqué ci-haut.

1. Installer les crochets pour canne à pêche dans les rainures du panneau GearWall ou du profilé GearTrack de sorte que la distance entre crochets soit la moitié de la longueur de la canne à pêche. REMARQUE: Engager les rives d'accrochage dans les rainures murales : soulever, pousser vers le mur puis abaisser les rives pour les engager dans les rainures.
2. Inspectez le support depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures - voir l'illustration.
3. Placer la canne à pêche sur le crochet.

Installation du crochet portevélo horizontal

Crochet porte-vélo horizontal

Lorsqu'il n'est pas utilisé, le crochet porte-velo peut être rabattu contre le support.

1. Engager les rives d'accrochage sur le crochet porte-velo dans les rainures du panneau GearWall® ou du profilé GearTrack® : soulever, pousser contre le mur, et abaisser pour que les deux rives s'engagent parfaitement dans les rainures d'accrochage.
2. Inspectez le support depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures - voir l'illustration.

Installation du support de bac d'entreposage

Support de bac d'entreposage

Conçus pour être utilisés en paire, les supports de bac peuvent soutenir un bac d'une capacité maximum de 18 gallons.

1. Mesurer la longueur du bac d'entreposage à une hauteur de 4" (10,2 cm) à 5" (12,7 cm) à partir de la base.
2. Placer les supports de bac d'entreposage dans les rainures du panneau GearWall ou du profilé GearTrack de sorte que la distance entre la partie supérieure des supports soit identique à la longueur du bac d'entreposage.

REMARQUE: Engager les rives d'accrochage dans les rainures murales : soulever, pousser vers le mur puis abaisser les rives pour les engager dans les rainures.

1. Inspecter le support depuis les côtés pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures - voir l'illustration.
2. Placer le bac d'entreposage dans les supports de bac de façon à ce que le fond et les côtés du bac soient soutenus par les supports de bac d'entreposage.

Garantie

Pour des informations sur la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse

Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse

Il y a plusieurs avantages à enregistrer le produit. Pour obtenir plus de renseignements et enregistrer le produit en ligne, visitez le www.gladiatorgarageworks.com.
