MODE D'EMPLOI GAWUX XCPVK Gladiator

PIÈCESPiècesProlés GearTrack Panneaux GearWall Mur de maçonnerie/bétonPoteaux de bois nuMur de poteaux de bois garni de panneaux de gypse ½”(1,3 cm),

” (1,6 cm), ¾” (1,9 cm)Mur de maçonnerie/bétonPoteaux de bois nuMur de poteaux de bois garni de panneaux de gypse ½”(1,3 cm),

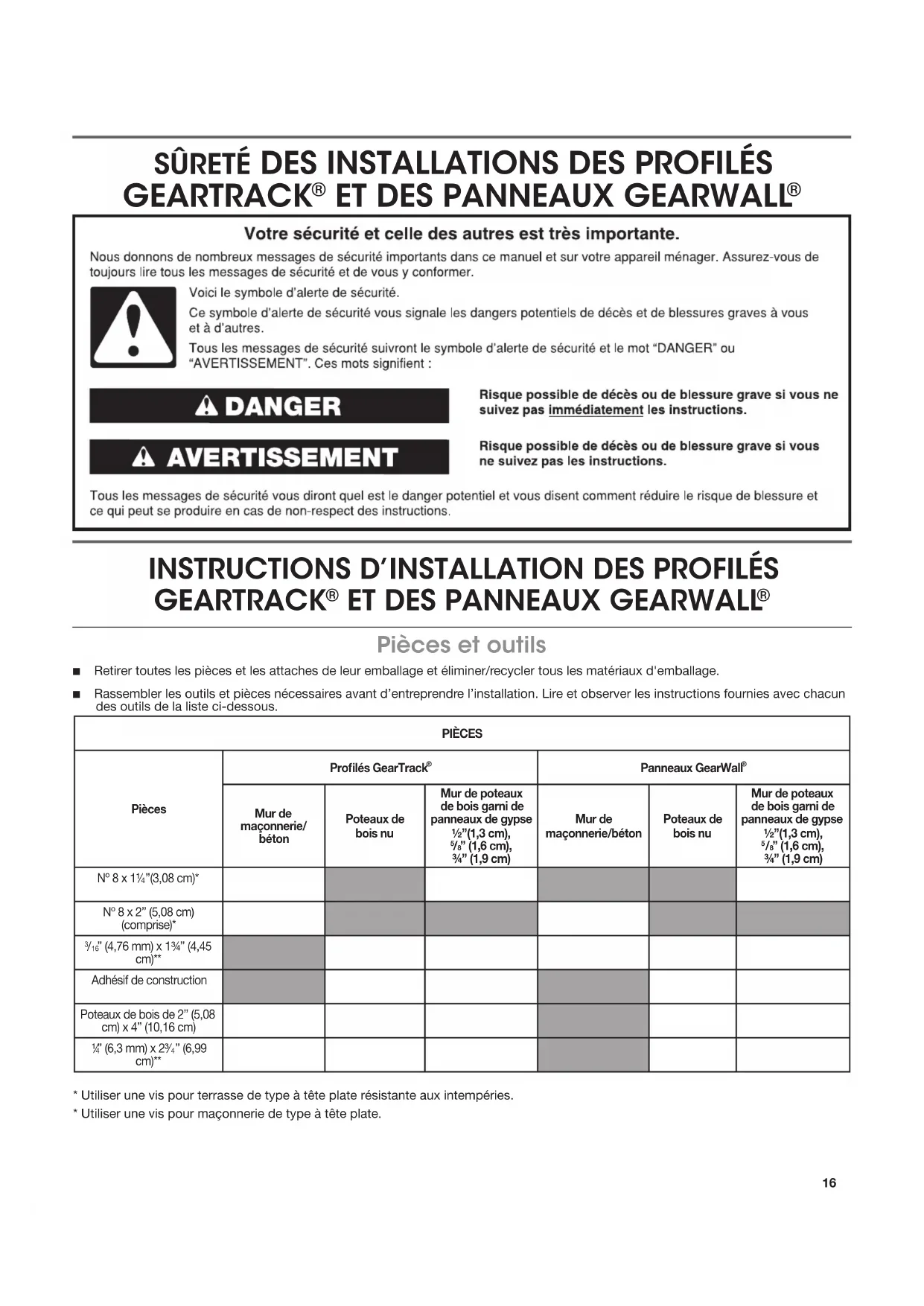

Pièces et outils ■ Retirer toutes les pièces et les attaches de leur emballage et éliminer/recycler tous les matériaux d'emballage. ■ Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.* Utiliser une vis pour terrasse de type à tête plate résistante aux intempéries.* Utiliser une vis pour maçonnerie de type à tête plate.17 OUTILS Outils Prolés GearTrack

” (1,6 cm), ¾” (1,9 cm) Mur de maçonnerie/béton Poteaux de bois nu Mur de poteaux de bois garni de panneaux de gypse ½”(1,3 cm),

” (1,6 cm), ¾” (1,9 cm) Niveau Ruban à mesurer Perceuse sans l Forets de 1/8" (3 mm) pour avant-trous Détecteur de poteau Détecteur de tension CA Carré Crayon Scie sauteuse Scie circulaire Cordeau à craie Niveau de ligne Perceuse à percussion Pistolet de calfeutrage Cordeau à craie avec l à plomb Foret à maçonnerie de

”(4,7 mm) X 5»(12,7 cm) Foret à maçonnerie de

”(3,9 mm) IMPORTANT: Choisir la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu’aucune vis ne puisse endommager l’isolant d’un câble électrique. REMARQUE: La limite de poids maximale est de 75 lb par pied linéaire (30,48 cm) pour les prolés GearTrack

et de 50 lb par pied carré (2,39 kPa) pour les panneaux GearWall

■ La profondeur de letage des vis dans le poteau de bois devrait être de 1” (2,54 cm) minimum Pour les panneaux de gypse d'une épaisseur non indiquée dans le tableau ci-dessus, voir la gure ci-dessous. Panneau GearWall

A. Panneau de gypse B. Poteau de bois C. Vis à tête plate dans chaque rainure de chaque poteau D. 1” (2,54 cm) min. à 1¼” (3,17 cm) max. si près du câblage E. ¼” (6,3 mm)18 Installation des prolés GearTrack

Préparation du mur Mur de maçonnerie/béton ■ Avant d’installer les prolés GearTrack sur un mur de maçonnerie, on doit assurer l’étanchéité du mur pour éviter toute introduction de mildiou ou détérioration de fondation. Un mur qui semble être sec peut en fait accumuler de l’humidité après avoir été garni de panneaux. Lors de l’installation des prolés, veiller à respecter les dispositions de tous les codes et règlements locaux en vigueur. Poteaux de bois et panneaux de gypse sur poteaux de bois ■ Utiliser un détecteur de poteau pour marquer les bords des poteaux dans la zone d’installation planiée. S’assurer de marquer également les emplacements de câblage électrique.IMPORTANT: Choisir la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu’aucune vis ne puisse endommager l’isolant d’un câble électrique. Stud Finder

1. Localiser les poteaux et le câblage

■ Installer chaque prolé GearTrack sur le mur de telle manière que chaque extrémité soit en appui sur un poteau de bois. Mesurer depuis le centre du poteau au début de la surface à recouvrir jusqu'au centre du dernier poteau en bois situé à moins de 32” (81,3 cm), de 42” (106,7cm) ou de 48” (121.9 cm) selon la longueur du prolé GearTrack

2. Mesurer les prolés

■ Si nécessaire, couper la première section de prolé à cette longueur (veiller à l’équerrage).REMARQUE: On ne doit pas utiliser de prolé de longueur inférieure à 24 po (60,96 cm).

3. Couper à la longueur voulue19

Installation des prolés ■ En maintenant le prolé en place à l'emplacement désiré, visser une vis dans la rainure supérieure et dans le centre du poteau le plus proche du milieu du prolé jusqu'à ce qu'elle soit au ras de la surface.

1. Visser la première vis

■ Vérier que le prolé GearTrack

est de niveau, puis visser une deuxième vis à travers la rainure inférieure et dans le centre du même poteau comme dans l'étape précédente.

■ En cas de ssuration, il peut s’avérer nécessaire de percer des avant-trous et de fraiser chaque trou de vis près des extrémités des prolés avec un foret de

” (3 mm). ■ S’assurer que toutes les vis sont installées et au ras de la surface de chaque prolé. ■ Visser une vis dans chaque rainure de chaque poteau dans la zone d’installation. ■ Répéter ce processus pour chaque prolé apposé.

4. Visser les autres vis

6. Installation des autres prolés

sont installés sur un mur de maçonnerie ou de béton, mettre de l'adhésif de construction sur le prolé GearTrack

avant de le xer au mur pour une meilleure prise.

A. Panneau de gypse B. Poteau de bois C. Vis à tête plate dans chaque rainure de chaque poteau D. 1” (2,54 cm) min. à 1¼” (3,17 cm) max. si près du câblage E. ¼” (6,3 mm)

BUBBLE LEVELBUBBLE LEVEL20

REMARQUE: Si les prolés doivent être utilisés pour supporter les crochets d'accessoires et/ou les petits bacs d'objets, ils peuvent être espacés au besoin. Si des prolés sont utilisés pour supporter une armoire à outils Gladiator

ils doivent être installés à 18” (46 cm) l’un de l’autre. ■ Enclencher les embouts sur chaque extrémité du prolé GearTrack

7. Espacement des prolés

8. Installation des embouts (vendus

séparément)21 Installation des panneaux Gearwall

■ Tracer une ligne de niveau à la craie à une hauteur pratique sur le(s) mur(s). Mesurer la distance entre la ligne à la craie et le plafond et déterminer le point du plafond le plus bas le long du mur. ■ À partir du point le plus bas du plafond, mesurer jusqu’au plancher. Arrondir au chiffre inférieur la mesure en pieds, puis marquer. Tracer une ligne en craie de ¹⁄4” (6,3 mm) sous la marque. Répéter cette étape pour les autres murs. REMARQUE: Pour une installation murale partielle, il suft de tracer une ligne de craie au niveau de la hauteur désirée du bas du mur.

1. Mesurer l’affaissement du plafond

2. Marquer le bas du mur

Planication de l'installation ■ Installer le premier poteau au bord du début de la surface à recouvrir pour servir de guide. Percer un trou à travers le poteau et dans la surface murale. Consulter les instructions du fabricant de vis à maçonnerie concernant l’installation. Pour obtenir de meilleurs résultats, utiliser une perceuse à percussion et un foret de maçonnerie. REMARQUE: Pour une meilleure prise, on peut également appliquer un adhésif de construction sur le poteau avant de le xer sur le mur. ■ Fixer le poteau au mur au moyen des vis de maçonnerie de ¹⁄4” (6,3 mm) x 2³⁄4” (6,9 cm) à chaque 18” (45,72 cm).

1. Installation du premier poteau

2. Fixation du premier poteau

Préparation du mur Mur de maçonnerie/béton ■ Avant d’installer les panneaux sur un mur de maçonnerie/béton, il faut installer des poteaux de bois de 2" (5,08 cm) x 4" (10,16 cm) au mur avec le côté de 4" (10,16 cm) contre le mur. Les poteaux de bois doivent être installés sur toute la surface du mur d’où les panneaux GearWall

seront installés. Ceci donne une surface nivelée pour l’installation des panneaux.

A. Vis à maçonnerie B. Poteau de bois22 Poteaux de bois et panneaux de gypse sur poteaux de bois ■ Utiliser un détecteur de poteau pour marquer les bords des poteaux dans la zone d’installation planiée. S’assurer de marquer également les emplacements de câblage électrique. IMPORTANT: Choisir la longueur des vis en fonction de la position des câbles électriques. Veiller à ce qu’aucune vis ne puisse endommager l’isolant d’un câble électrique.

1. Localiser les poteaux et le câblage

■ Utiliser ce poteau comme référence. Mesurer 16” (40,64 cm) du coin et tracer une ligne de craie verticale à l'aide d’un cordeau à craie avec l à plomb. Tracer une ligne de craie tous les 16” (40,64 cm) à partir de ce point. ■ Aligner le centre de chaque poteau avec la ligne de craie. Fixer les autres poteaux au mur de la manière décrite aux étapes de 1 à 2.

3. Mesure de l’emplacement des autres

4. Installation des autres poteaux

16’’(40.64 cm) 16’’(40.64 cm) Stud Finder23 ■ Les panneaux sont installés avec la languette de verrouillage vers le haut et la rainure vers le bas. ■ Couper le premier panneau à cette longueur en s’assurant que le découpage est bien carré. Veiller également à découper autour des fenêtres, des portes et des prises. REMARQUE: On ne doit pas utiliser de panneau de longueur inférieure à 24” (60,96 cm). ■ En maintenant le panneau en place à l'emplacement désiré, visser une vis dans la rainure supérieure et dans le poteau le plus proche du milieu du prolé jusqu'à ce qu'elle soit au ras de la surface. ■ Mesurer la distance du bord de la surface à recouvrir jusqu’au centre du dernier poteau de bois qui se trouve à 4 pieds (1,22 m). Prendre note de l'interférence des fenêtres, des portes et des prises. ■ Placer le panneau au-dessus de la ligne de craie horizontale appliquée selon les instructions dans la section “Préparation du mur”. Aligner le panneau avec le bord et la ligne de craie horizontale. REMARQUE: Si de la garniture en option doit être installée, s’assurer d’appliquer la garniture à ce moment si le montage doit être effectué contre un coin intérieur (voir “Options de garniture” pour les détails). ■ Vérier que le panneau est de niveau, puis visser une deuxième vis à travers la rainure inférieure et dans le même poteau comme dans l'étape précédente. BUBBLE LEVEL

1. Orienter le panneau

3. Couper à la longueur voulue

5. Visser la première vis

2. Mesurer le panneau

4. Installation du panneau

6. Niveler le panneau

Montage des panneaux24 ■ En cas de ssuration, il peut s’avérer nécessaire de percer des avant-trous et de fraiser chaque trou de vis près des extrémités des prolés. ■ Répéter les étapes1 à 4 avec les autres panneaux à installer jusqu'au bord opposé de la surface à recouvrir. REMARQUE: Si de la garniture en option doit être installée, s’assurer d'appliquer la garniture autour de toutes les fenêtres, portes et prises de la surface à recouvrir, ainsi que sur le dernier panneau si installé contre un coin intérieur (voir “Options de garniture” pour les détails). ■ Visser une vis dans chaque rainure de chaque poteau dans la zone d’installation. ■ Répéter l'étape 5, en installant chaque rangée de panneaux muraux jusqu'à ce que le mur soit ni. Si le mur est plus large que le panneau de 4 pi (1,22 m), on aura besoin de décaler les joints du panneau vertical sur chaque rangée avec les ceux des poteaux de bois. Voir l’illustration. REMARQUE: On peut couper la dernière rangée de panneaux en longueur pour obtenir la hauteur nécessaire.

9. Répéter jusqu’à l’installation du

8. Visser les autres vis

10. Répéter pour terminer la

couverture souhaitée25

4. Fenêtres, portes et prises

Options de garniture ■ Les garnitures peuvent être apposées aux coins et bords exposés. Voici quelques congurations recommandées: REMARQUE: Les options de garnitures actuelles ne s'appliquent au mur de maçonnerie ou de béton. ■ La garniture peut également être appliquée autour des fenêtres, portes et prises. S’assurer d’encocher la garniture comme indiqué pour un ajustement parfait:

Pièces Limite de poids maximum Crochet Claw, crochet double, gros crochet, crochet lourdes charges 50 lb (22,7 kg) Crochet porte-vélo horizontal 25 lb (11,3 kg) pour chaque crochet et 50 lb (22,7 kg) pour une paire de crochets Crochet profond, crochet large, crochet porte-vélo vertical 30 lb (13,6 kg) Crochet à outils, crochet-support, crochet double, crochet en S, crochet cuillère 25 lb (11,3 kg) Crochet pour canne à pêche 10 b (4,5 kg) pour chaque crochet et 20 b (9,1 kg) pour une pare de crochets Crochet en L, crochet en J, crochet boucle 5 lb (2,2 kg) Support de bac d’entreposage 25 lb (11,3 kg) pour chaque crochet et 50 lb (22,7 kg) pour une paire de crochets Panier-let de 24” (60,96 cm) 35 lb (15,9 kg) Panier grillagé de 18” (45,7 cm) 35 lb (15,9 kg) Sac de golf 25 lb (11,3 kg) Casiers pour petits articles 10 lb (4,5 kg) IMPORTANT: Produit conçu pour une installation sur des panneaux Gladiator

ou des prolés GearTrack

REMARQUE : Vérier que lors de l’installation des panneaux GearWall

ou des prolés GearTrack

, une vis de montage a été placée dans chaque rainure au niveau de chaque poteau du colombage, avec intervalle horizontal maximum de 24” (60,96 cm) entre les vis. Gros crochet Crochet porte-vélo vertical Crochet en S Crochet en L Crochet lourdes charges Crochet à outils Crochet incurvé Panier-let Crochet profond Crochet double Crochet enJ Panier métallique Installation des crochets aux prolés GearTrack

/panneaux GearWall ®27 Installation de la pince-crochet porte-vélo de pointe Claw v3.0 IMPORTANT: ■ La pince-crochet porte-vélo de pointe Gladiator Claw™ v3.0 peut soutenir n’importe laquelle des roues du vélo.

1. Déterminer l’emplacement où l’on souhaite suspendre le vélo.

Engager la bride de montage de la pince-crochet porte-vélo dans les rainures murales: soulever, pousser vers le mur et abaisser les rives de bride dans les rainures.

2. Examiner la pince-crochet porte-vélo depuis le côté

pour s’assurer que les rives de bride de montage sont complètement engagées dans les rainures.

3. Tourner la manette de blocage dans le sens antihoraire pour

verrouiller la pince-crochet porte-vélo au panneau GearWall

ou au prolé GearTrack

. S’assurer que la manette de blocage est à la position de verrouillage complet, tel qu'illustré.

4. Enfoncer le poussoir jusqu’à ce les bras du crochet soient en

5. Soulever le vélo et pousser le pneu du vélo contre le poussoir.

Les bras du crochet fermeront autour de la roue. S’assurer que les deux bras sont complètement fermés autour de la roue.

6. Pour retirer le vélo, le soulever et pousser le pneu du vélo

contre le poussoir. Les bras du crochet s’ouvriront pour libérer la roue du vélo. Installation du crochet pour canne à pêche ■ Conçu pour être utilisé en paire, l’ensemble de quatre crochets pour canne à pêche soutiendra deux cannes à pêche montées verticalement ou horizontalement, comme indiqué ci-haut.

1. Installer les crochets pour canne à pêche dans les rainures

ou du prolé GearTrack

de sorte que la distance entre crochets soit la moitié de la longueur de la canne à pêche. REMARQUE : Engager les rives d’accrochage dans les rainures murales: soulever, pousser vers le mur puis abaisser les rives pour les engager dans les rainures.

2. Inspecter le support depuis les côtés pour vérier que les

rives d’accrochage sont parfaitement engagées dans les rainures – voir l’illustration.

3. Placer la canne à pêche sur le crochet.

Pince-crochet porte-vélo de pointe Claw Crochet pour canne à pêche (vertical) Crochet pour canne à pêche (horizontal)

C. Bras du crochet D. Poussoir28 Installation du crochet porte- vélo horizontal ■ Lorsqu’il n’est pas utilisé, le crochet porte-vélo peut être rabattu contre le support.

1. Engager les rives d’accrochage sur le crochet porte-vélo dans

les rainures du panneau GearWall

ou du prolé GearTrack

soulever, pousser contre le mur, et abaisser pour que les deux rives s’engagent parfaitement dans les rainures d’accrochage.

2. Inspecter le support depuis les côtés pour vérier que les

rives d’accrochage sont parfaitement engagées dans les rainures – voir l’illustration. Installation du support de bac d’entreposage ■ Conçus pour être utilisés en paire, les supports de bac peuvent soutenir un bac d’une capacité maximum de 18 gallons.

1. Mesurer la longueur du bac d’entreposage à une hauteur de

4” (10,2 cm) à 5” (12,7 cm) à partir de la base.

2. Placer les supports de bac d’entreposage dans les rainures

ou du prolé GearTrack

de sorte que la distance entre la partie supérieure des supports soit identique à la longueur du bac d'entreposage. REMARQUE : Engager les rives d’accrochage dans les rainures murales: soulever, pousser vers le mur puis abaisser les rives pour les engager dans les rainures.

3. Inspecter le support depuis les côtés pour vérier que les

rives d’accrochage sont parfaitement engagées dans les rainures – voir l’illustration.

4. Placer le bac d’entreposage dans les supports de bac de

façon à ce que le fond et les côtés du bac soient soutenus par les supports de bac d’entreposage. Crochet porte-vélo horizontal Support de bac d’entreposage GARANTIE Pour des informations sur la garantie: Aux États-Unis, composer le 1866342-4089 ou visiter notre site Web à l’adresse www.GladiatorGW.com Au Canada, composer le 1800807-6777 ou visiter notre site Web à l'adresse www.gladiatorgarageworks.ca Il y a plusieurs avantages à enregistrer le produit. Pour obtenir plus de renseignements et enregistrer le produit en ligne, visiter le www.gladiatorgarageworks.com.29 REMARQUES30 SEGURIDAD PARA LA INSTALACIÓN DE CANALES GEARTRACK

/™ ©2017 Gladiator. Tous droits réservés. Utilisé sous licence au Canada.
