MANUAL DE USUARIO GAWUX XCPVK Gladiator

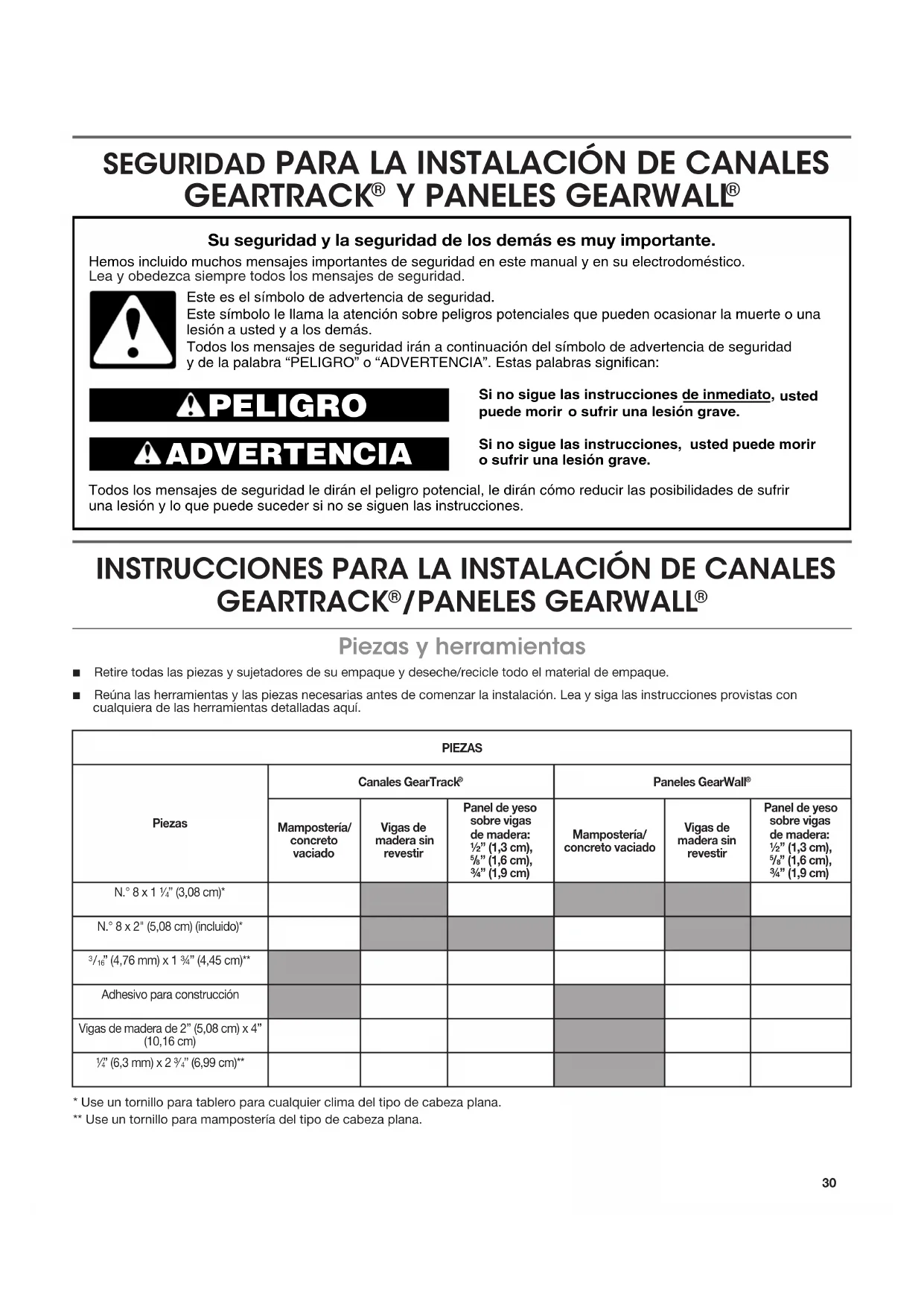

INSTRUCCIONES PARA LA INSTALACIÓN DE CANALES GEARTRACK

Si no sigue las instrucciones de inmediato, usted o sufrir una lesión grave.Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufriruna lesión y lo que puede suceder si no se siguen las instrucciones.Su seguridad y la seguridad de los demás es muy importante.Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico.Este es el símbolo de advertencia de seguridad.Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan: PELIGRO ADVERTENCIA a usted y a los demás.Lea y obedezca siempre todos los mensajes de seguridad.Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad puede morir lesión PIEZASPiezasCanales GearTrack Paneles GearWall Mampostería/concreto vaciadoVigas de madera sin revestirPanel de yeso sobre vigas de madera: ½”(1,3cm),

” (1,6cm), ¾” (1,9cm)Mampostería/concreto vaciadoVigas de madera sin revestirPanel de yeso sobre vigas de madera: ½”(1,3cm),

” (4,76mm) x 1¾” (4,45cm)**Adhesivo para construcciónVigas de madera de 2” (5,08cm) x 4” (10,16cm)

” (6,3mm) x 2³⁄ ” (6,99cm)** INSTRUCCIONES PARA LA INSTALACIÓN DE CANALES GEARTRACK

Piezas y herramientas ■ Retire todas las piezas y sujetadores de su empaque y deseche/recicle todo el material de empaque. ■ Reúna las herramientas y las piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas detalladas aquí.* Use un tornillo para tablero para cualquier clima del tipo de cabeza plana.** Use un tornillo para mampostería del tipo de cabeza plana.31 HERRAMIENTAS Herramientas Canales GearTrack

Mampostería/ concreto vaciado Vigas de madera sin revestir Panel de yeso sobre vigas de madera: ½”(1,3cm),

” (1,6cm), ¾” (1,9cm) Mampostería/ concreto vaciado Vigas de madera sin revestir Panel de yeso sobre vigas de madera: ½”(1,3cm),

” (1,6cm), ¾” (1,9cm) Nivel Cinta para medir Taladro inalámbrico Broca de taladro de 1/8" (3mm) para taladrar previamente oricios Detector de vástagos Detector de CA Escuadra Lápiz Sierra de vaivén Sierra circular Cordel entizado Nivel de línea Taladro percutor Pistola para calafateo Cordel entizado con plomada Broca de taladro para mampostería de ³⁄

” (4,7mm) X 5"(12,7cm) Broca de taladro para mampostería

" (3,9mm) IMPORTANTE: Compare la longitud de los tornillos con la ubicación de los cables eléctricos. Asegúrese de que el tornillo no perfore cables eléctricos. NOTA: El límite de peso máximo es de 75lb por pie lineal (30,48cm) para los canales GearTrack

y de 50lb por pie cuadrado (2,39 kPa) para paneles GearWall

■ El enganche de las roscas de los tornillos en las vigas de madera debe ser de 1” (2,54cm) como mínimo. Para panel de yeso de un espesor no indicado en la tabla anterior, vea la ilustración que sigue. Panel GearWall

A. Panel de yeso B. Viga de madera C. Tornillo de cabeza plana en cada ranura de cada viga D. De 1” (2,54cm) como mín. a 1¼” (3,17cm) como máx. si está cerca del cableado E. ¼” (6,3mm)32 Instale los canales GearTrack

Prepare la pared Pared de bloques de mampostería/concreto vaciado ■ Antes de instalar GearTrack en paredes de mampostería, se deben impermeabilizar las paredes para evitar el moho o daños en la cimentación. Las paredes que parecen estar secas pueden humedecerse cuando se cubren con paneles. Instale los canales de acuerdo con todos los códigos y ordenanzas locales. Vigas de madera y panel de yeso sobre vigas de madera ■ Use un detector de vigas para marcar los bordes de las vigas dentro del área de instalación prevista. Asegúrese de marcar también la ubicación de los cables eléctricos.IMPORTANTE: Compare la longitud de los tornillos con la ubicación de los cables eléctricos. Asegúrese de que el tornillo no perfore cables eléctricos. Stud Finder

1. Localice las vigas y los componentes

eléctricos ■ Los canales GearTrack deben montarse en la pared de modo que comiencen y terminen en vigas de madera. Mida desde el centro de la viga al principio del área de cobertura deseada hasta el centro de la última viga de madera que esté dentro de 32” (81,3cm), 42” (106,7cm) o 48” (121,9cm), según la longitud de su canal GearTrack

■ Si es necesario, corte el primer canal con esta longitud y asegúrese de que el corte sea a escuadra.NOTA: No deben utilizarse canales cortados con menos de 24” (60,96cm) de longitud.

Montaje de los canales ■ Sostenga el canal levantado en la ubicación deseada e instale un tornillo a través de la muesca de la ranura superior y dentro del centro de la viga más cercana al centro del canal hasta que esté al ras con la supercie.

1. Instale el primer tornillo

■ Verique que el canal GearTrack

esté nivelado y, después, instale un segundo tornillo a través de la muesca de la ranura inferior y dentro del centro de la misma viga que en el paso anterior.

■ Si se produce una separación, puede ser necesario taladrar previamente y avellanar los oricios de los tornillos cerca de los extremos del canal con una broca para taladro de

” (3mm). ■ Cerciórese de que todos los tornillos estén instalados y alineados con el canal. ■ Instale un tornillo en cada ranura en la ubicación de cada viga. ■ Repita este proceso para la siguiente área de aplicación que desee.

3. Taladre los oricios previamente

5. Inspeccione la instalación de los tornillos

4. Instale los tornillos restantes

6. Repita con los canales adicionales

sobre bloques de mampostería o concreto vaciado, puede colocar adhesivo para construcción sobre el canal GearTrack

antes de instalarlo en la pared para reforzar la sujeción.

A. Panel de yeso B. Viga de madera C. Tornillo de cabeza plana en cada ranura de cada viga D. De 1” (2,54cm) como mín. a 1¼” (3,17cm) como máx. si está cerca del cableado E. ¼” (6,3mm)

BUBBLE LEVELBUBBLE LEVEL34

NOTA: Si se van a usar los canales para apoyar los ganchos de accesorios y/o recipientes para artículos pequeños, se pueden colocar a la distancia que se desee. Si los canales se van a usar para apoyar GearBoxes de pared Gladiator

se deben instalar con una separación de 18” (46cm). ■ Desde el frente, coloque a presión el casquillo de extremo sobre cada extremo del tramo de canal GearTrack

7. Espacio entre los canales

■ Marque una línea nivelada con cordel entizado nivelado a una altura conveniente en las paredes. Mida desde la línea del cordel entizado hasta el cielorraso y determine el punto más bajo del cielorraso a lo largo de la pared. ■ A partir del punto más bajo del cielorraso, mida hasta el piso. Redondee la medición hacia abajo hasta el pie más próximo y marque. Marque una línea con el cordel entizado a ¹⁄4” (6,3mm) por debajo de la marca. Repita el paso para las paredes restantes. NOTA: Para una instalación en una pared parcial, simplemente trace una línea con el cordel entizado a la altura deseada de la parte inferior de la pared.

Planique su instalación ■ Instale la primera viga en el borde inicial del área de cobertura deseada para que actúe como guía. Taladre un oricio a través de la viga y dentro de la supercie de la pared. Siga las instrucciones del fabricante de los tornillos para mampostería para una instalación adecuada. Para obtener resultados óptimos, utilice un taladro percutor y una broca para mampostería, NOTA: Para reforzar la sujeción, puede colocar adhesivo para construcción sobre la viga antes de jarla a la pared. ■ Para asegurar la viga a la pared, coloque tornillos para mampostería de ¹⁄4” (6,35mm) x 2³⁄4” (6,9cm) cada 18” (45,72cm).

Prepare la pared Pared de bloques de mampostería/concreto vaciado ■ Antes de poder instalar los paneles en paredes de concreto vaciado o bloques de mampostería, debe instalar vigas de madera de 2" (5,08cm) x 4" (10,16cm) en la pared con el lado de 4" (10,16cm) contra la pared. Las vigas de madera se deben instalar sobre toda el área que se cubrirá con los paneles GearWall

. Esto provee una supercie nivelada para montar los paneles.

A. Tornillos para mampostería B. Viga de madera36 Vigas de madera y panel de yeso sobre vigas de madera ■ Use un detector de vigas para marcar los bordes de las vigas dentro del área de instalación prevista. Asegúrese de marcar también la ubicación de los cables eléctricos. IMPORTANTE: Compare la longitud de los tornillos con la ubicación de los cables eléctricos. Asegúrese de que el tornillo no perfore cables eléctricos.

1. Localice las vigas y los componentes

eléctricos ■ Use esta viga como guía. Mida 16” (40,64cm) desde la esquina y trace una línea vertical con un cordel entizado con plomada. Marque una línea con el cordel entizado a 16” (40,64 cm) desde este punto. ■ Alinee el centro de la viga con la línea de tiza. Fije las vigas restantes a la pared como lo hizo en los pasos 1-2.

3. Mida la ubicación de las vigas

4. Monte las vigas restantes

16’’(40.64 cm) 16’’(40.64 cm) Stud Finder37 ■ Los paneles se instalan con la lengüeta de enclavamiento hacia arriba y la muesca abajo. ■ Corte el primer panel a este largo y asegúrese de que el corte sea a escuadra. Asegúrese de cortar también alrededor de todas las ventanas, puertas y aberturas. NOTA: No deben utilizarse paneles de menos de 24” (60,96cm) de longitud. ■ Sostenga el panel levantado en la ubicación deseada e instale un tornillo a través de la muesca de la ranura superior y dentro del centro de la viga más cercana al centro del panel hasta que esté al ras con la supercie. ■ Mida desde el borde inicial del área de cobertura deseada hasta el centro de la última viga de madera que esté dentro de 4ft (1,22m). Tome nota de la interferencia con todas las ventanas, puertas y aberturas. ■ Coloque el panel por encima de la línea de tiza horizontal aplicada en la sección “Prepare la pared”. Alinee el panel con el borde inicial y con la línea de tiza horizontal. NOTA: Si instala un kit de molduras opcional, asegúrese de aplicarlo en este momento si lo montará contra una esquina interior (consulte “Opciones de molduras” para ver detalles). ■ Verique que el panel esté nivelado y, después, instale un segundo tornillo a través de la muesca de la ranura inferior y dentro de la misma viga que en el paso anterior. BUBBLE LEVEL

Monte los paneles38 ■ Si se produce una separación, puede ser necesario taladrar previamente y avellanar los oricios de los tornillos cerca de los extremos del panel. ■ Repita los pasos 1-4 con los paneles adicionales hasta llegar al borde opuesto del área de cobertura deseada. NOTA: Si instala un kit de molduras opcional, asegúrese de instalar las molduras alrededor de todas las ventanas, puertas y aberturas que encuentre en el paso, así como a la pieza nal de la la si lo monta contra una esquina interior (consulte “Opciones de molduras” para ver detalles). ■ Instale un tornillo en cada ranura en la ubicación de cada viga. ■ Repita el paso 5 e instale cada la siguiente de paneles de pared hasta terminar la pared. Si la pared es más ancha que el panel de 4ft (1,22m), deberá escalonar las juntas de los paneles verticales de cada la con las uniones en las vigas de madera, como se muestra. NOTA: Los paneles de la última la pueden ser cortados a lo largo para ajustarse a la altura requerida.

7. Taladre los oricios previamente

9. Repita hasta completar la la

8. Instale los tornillos restantes

10. Repita hasta obtener la cobertura

4. Ventanas, puertas y aberturas

Opciones de molduras ■ Puede aplicar molduras a cualquier esquina o borde expuesto. A continuación hay algunas conguraciones recomendadas: NOTA: Las opciones de molduras actuales no se aplican a instalaciones sobre paredes de bloques de mampostería o concreto vaciado. ■ También se puede aplicar molduras alrededor de las ventanas, puertas y aberturas. Asegúrese de marcar una muesca en la moldura, como se muestra, para asegurar un encaje justo:

INSTRUCCIONES PARA LA INSTALACIÓN DE

GANCHOS, RECIPIENTES Y CESTAS

Piezas Límite de peso máximo Gancho de mordaza, gancho dual, gancho grande, gancho multiuso 50lb (22,7kg) Gancho horizontal para bicicleta 25 lb (11,3kg) para cada gancho y 50 lb (22,7kg) para el par Gancho profundo, gancho ancho, gancho vertical para bicicleta 30 lb (13,6kg) Gancho para herramientas, gancho horquilla, gancho doble, gancho en S, gancho en cuchara 25lb (11,3kg) Gancho para caña de pescar 10 lb (4,5 kg) para cada gancho y 20 lb (9,1 kg) para el par Gancho en J y en L, gancho en lazo 5lb (2,2kg) Soporte para recipiente de almacenamiento 25 lb (11,3 kg) para cada gancho y 50 lb (22,7 kg) para el par 24” (60,96cm) Cesta de malla 35lb (15,9kg) 18” (45,7 cm) Cesta de alambre 35lb (15,9kg) Bolso organizador 25 lb (22,7 kg) Contenedor para artícuos pequeños 10 lb (4,5 kg) IMPORTANTE: Previstos para ser instalados sobre paneles GearWall

Garageworks. NOTA: Asegúrese de que el panel GearWall

se instalen con tornillos de montaje en cada ranura y en la ubicación de cada viga con un máximo de 24” (60,96cm) en sentido horizontal entre los tornillos. Gancho grande Gancho vertical para bicicletas Gancho en S Gancho en L Gancho multiuso Gancho para herramientas Gancho en cuchara Cesta de malla Gancho profundo Gancho doble Gancho en J Cesta de alambre Instalación de ganchos en canales GearTrack

/paneles GearWall ®41 Instale el almacenamiento para bicicletas avanzado con gancho de mordaza v3.0 IMPORTANTE: ■ El gancho de almacenamiento para bicicletas avanzado Gladiator Claw™ v3.0 sostiene cualquiera de las ruedas de una bicicleta.

1. Decida dónde desea colgar la bicicleta. Para enganchar el

soporte de montaje del gancho de almacenamiento para bicicletas en las ranuras de la pared, levante los bordes del soporte, empújelos hacia la pared y bájelos para instalarlos dentro de las ranuras.

2. Inspeccione el gancho de almacenamiento para bicicletas

desde el costado para asegurarse de que los rebordes del soporte de montaje estén completamente enganchados en las ranuras.

3. Gire la traba de palanca en sentido antihorario para trabar el

gancho de almacenamiento en el panel GearWall

. Cerciórese de que la traba de la palanca esté en la posición completamente trabada, como se muestra.

4. Presione el pistón hasta que los brazos del gancho estén en

5. Levante la bicicleta y presione el neumático de la bicicleta

contra el pistón. Los brazos del gancho se cerrarán alrededor de la rueda. Asegúrese de que ambos brazos estén completamente cerrados alrededor de la rueda.

6. Para retirar la bicicleta, levántela y presione el neumático

contra el pistón. Los brazos del gancho se abrirán para liberar la rueda de la bicicleta. Instale el gancho para caña de pescar ■ El conjunto de cuatro soportes para cañas de pescar, diseñado para usarse como un par, permite colocar dos cañas de pescar montadas en sentido vertical u horizontal, como se muestra.

1. Instale los soportes para caña de pescar en las ranuras del

, de modo que la distancia entre los soportes sea de la mitad de la longitud de la caña de pescar. NOTA: Para enganchar los bordes del soporte dentro de las ranuras, levante los bordes, empújelos hacia la pared y bájelos para insertarlos en las ranuras.

2. Inspeccione el soporte desde el costado para asegurarse de

que los bordes estén completamente enganchados en sus respectivas ranuras, como se muestra.

3. Coloque la caña de pescar dentro de los soportes.

Almacenamiento para bicicletas avanzado con gancho de mordaza Gancho para caña de pescar (vertical) Gancho para caña de pescar (horizontal)

C. Brazo del gancho D. Pistón42 Instale el gancho para bicicleta horizontal ■ Cuando no está en uso, el gancho para bicicleta se puede rotar hacia el costado para apoyarlo plano contra el soporte.

1. Para enganchar los bordes del soporte del gancho para

bicicleta horizontal dentro de las ranuras en el panel GearWall

, levante los bordes, empújelos hacia la pared y bájelos para insertarlos en las ranuras.

2. Inspeccione el soporte desde el costado para asegurarse de

que los bordes estén completamente enganchados en sus respectivas ranuras, como se muestra. Instale el soporte para recipiente de almacenamiento ■ Los soportes para recipientes, diseñados para ser utilizados como un par, permiten colocar un recipiente de almacenamiento hasta un tamaño máximo de 18 galones.

1. El recipiente de almacenamiento debe medir de 4” (10,2cm) a

5” (12,7cm) desde la parte inferior.

2. Instale los soportes del recipiente de almacenamiento en las

de modo que la distancia entre la parte superior de los soportes sea igual a la longitud del recipiente de almacenamiento. NOTA: Para enganchar los bordes del soporte dentro de las ranuras, levante los bordes, empújelos hacia la pared y bájelos para insertarlos en las ranuras.

3. Inspeccione el soporte desde el costado para asegurarse de

que los bordes estén completamente enganchados en sus respectivas ranuras, como se muestra.

4. Coloque el recipiente de almacenamiento en los soportes

de modo que la base y los lados estén sostenidos por los soportes del recipiente de almacenamiento. Gancho horizontal para bicicleta Soporte para recipiente de almacenamiento GARANTÍA Para obtener información sobre la garantía: En EE.UU., llame al 1-866-342-4089 o visite nuestro sitio web en www.GladiatorGW.com En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca Registrar el producto tiene muchos benecios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com.43 NOTAS® /™ ©2017 Gladiator. All rights reserved. Used under license in Canada.

/™ ©2017 Gladiator. Todos los derechos reservados. Usado en Canadá bajo licencia. 07/17 Printed in U.S.A. Impreso en EE.UU. Imprimé aux É.-U. W11087876A
