MANUAL DE USUARIO GAGL30WSJG Gladiator

DIMENSIONES (INSTALACIÓN TÍPICA) ..13

PIEZAS .....................................................13

INSTRUCCIONES DE INSTALACIÓN ....14

Requisitos para el uso del estante Max GearLoft™ ........................14 Cómo desempacar las piezas del estante Max GearLoft™ ..................14 Herramientas y piezas ..........................14

INSTRUCCIONES DE ENSAMBLAJE .... 14

Cómo instalar el estante Max GearLoft™ en el sistema de pared Gladiator

Instrucciones de ensamblaje2

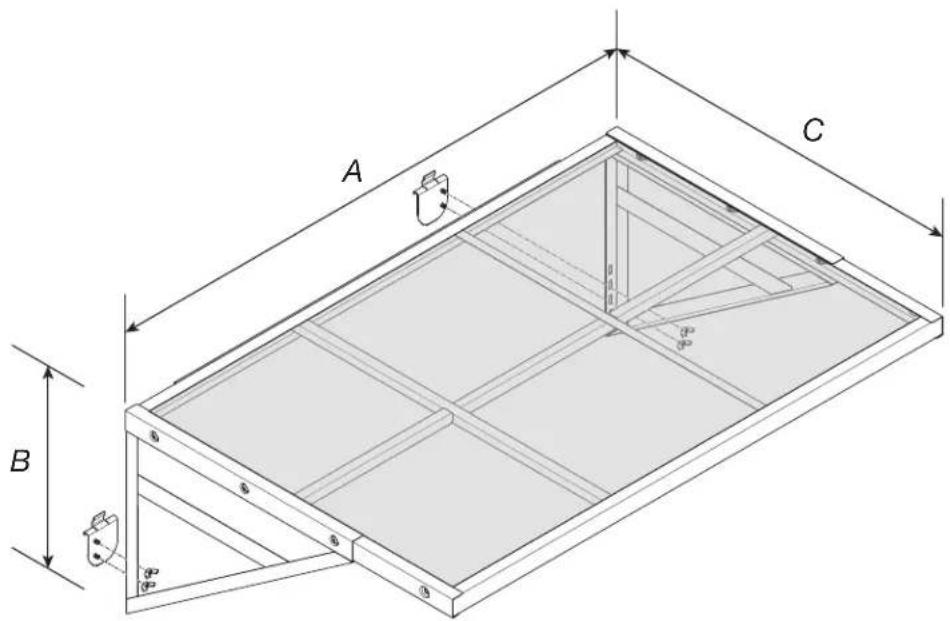

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:13 DIMENSIONES (INSTALACIÓN TÍPICA) PIEZAS F3F1 F2 MODELO GAGL30WSJG GAGL30WSJW A 45" (114cm) B 16" (41cm) C 30" (76cm) Rótulo Descripción Cantidad F1 Perno de cabeza hexagonal de 5/16" 6 F2 Tuerca de brida de 5/16" 6 F3 Tuerca mariposa 4

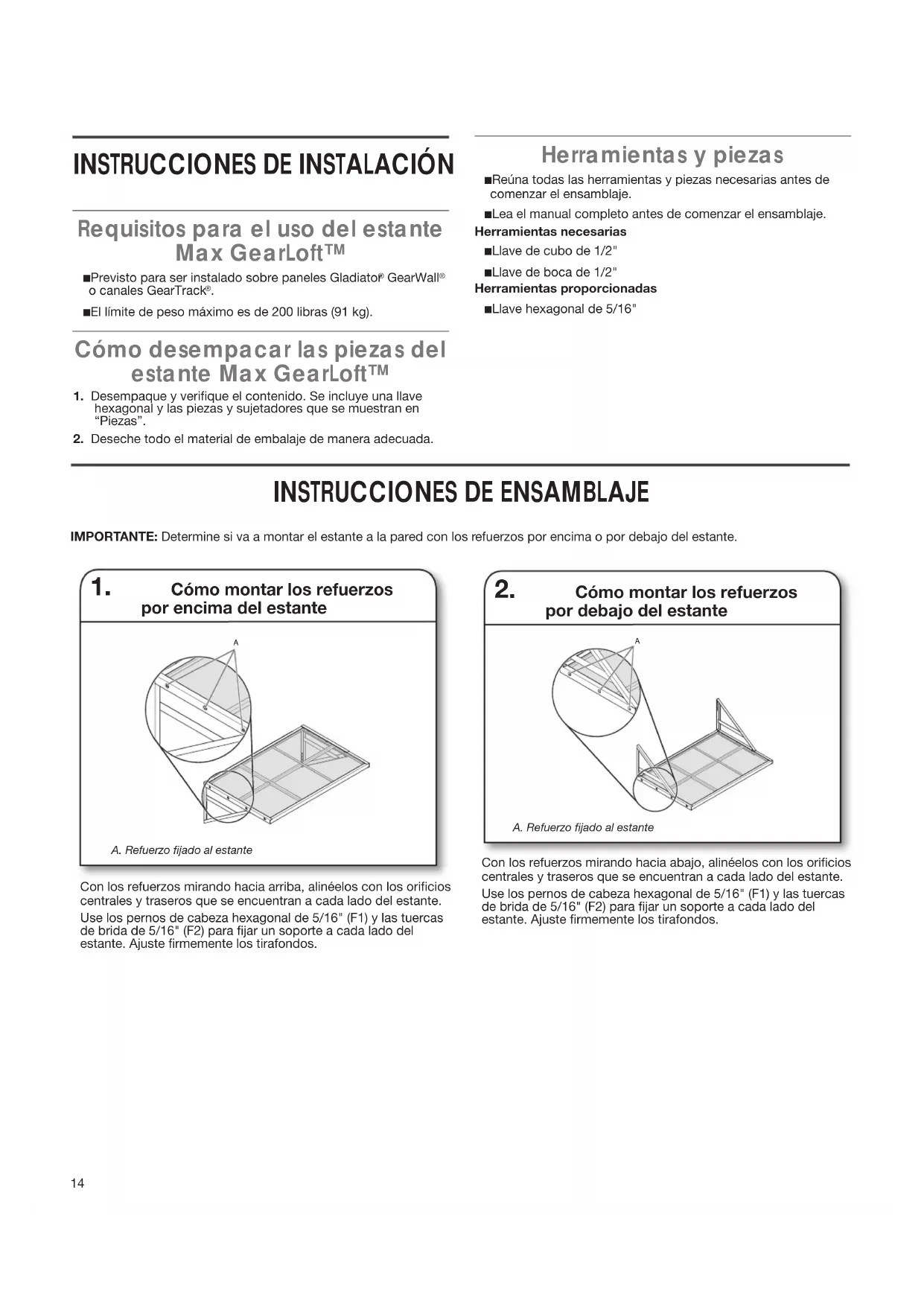

INSTRUCCIONES DE INSTALACIÓN

Requisitos para el uso del estante Max GearLoft™ ■ Previsto para ser instalado sobre paneles Gladiator

■ El límite de peso máximo es de 200 libras (91kg). Cómo desempacar las piezas del estante Max GearLoft™

1. Desempaque y verique el contenido. Se incluye una llave

hexagonal y las piezas y sujetadores que se muestran en “Piezas”.

2. Deseche todo el material de embalaje de manera adecuada.

Herramientas y piezas ■ Reúna todas las herramientas y piezas necesarias antes de comenzar el ensamblaje. ■ Lea el manual completo antes de comenzar el ensamblaje. Herramientas necesarias ■ Llave de cubo de 1/2" ■ Llave de boca de 1/2" Herramientas proporcionadas ■ Llave hexagonal de 5/16"

INSTRUCCIONES DE ENSAMBLAJE

IMPORTANTE: Determine si va a montar el estante a la pared con los refuerzos por encima o por debajo del estante.

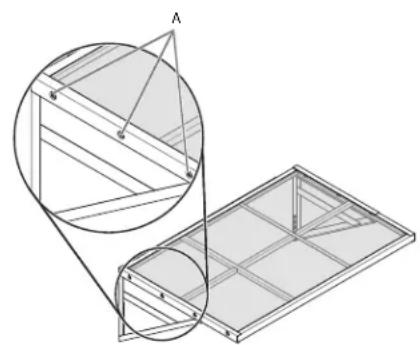

1. Cómo montar los refuerzos

por encima del estante Con los refuerzos mirando hacia arriba, alinéelos con los oricios centrales y traseros que se encuentran a cada lado del estante. Use los pernos de cabeza hexagonal de 5/16" (F1) y las tuercas de brida de 5/16" (F2) para jar un soporte a cada lado del estante. Ajuste rmemente los tirafondos.

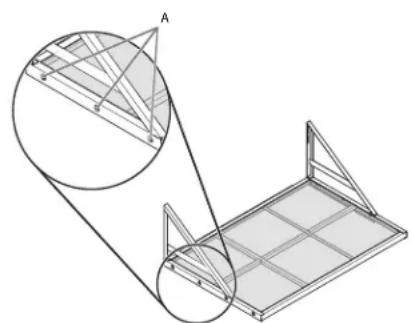

2. Cómo montar los refuerzos

pordebajo del estante Con los refuerzos mirando hacia abajo, alinéelos con los oricios centrales y traseros que se encuentran a cada lado del estante. Use los pernos de cabeza hexagonal de 5/16" (F1) y las tuercas de brida de 5/16" (F2) para jar un soporte a cada lado del estante. Ajuste rmemente los tirafondos. A. Refuerzo jado al estanteA. Refuerzo jado al estante

1. Instalación del canal GearTrack

6" (15.24 cm) Asegúrese de que los paneles Gladiator

o los canales GearTrack

estén instalados con tornillos de montaje en cada ranura y en cada ubicación de los montantes con una distancia máxima horizontal de 24" (60,96 cm) entre los tornillos. Si va a instalar la estación de estante un canal GearTrack

deberá usar dos canales que estén instalados a una distancia de 6" (15,24 cm) entre ellos.

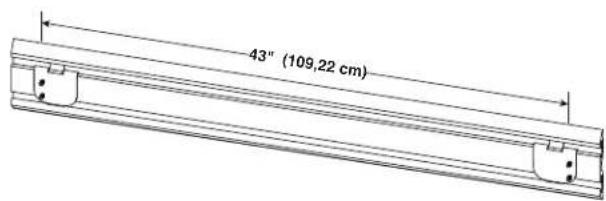

2. Deslizamiento de los soportes en

43" (109,22 cm) Determine la ubicación para montar el estante sobre los paneles Gladiator

Introduzca los soportes en el canal GearTrack

de manera que la extensión del borde del soporte quepa detrás de la ranura del canal superior. Deslice los soportes en el canal GrearTrack

de manera que queden instalados a una distancia de 43" (109,22cm) entre ellos, como se muestra en la imagen a continuación. NOTA: Instale el soporte en el canal superior para instalaciones con los refuerzos por arriba del estante, oenel canal inferior para instalaciones con los refuerzos por debajo del estante.

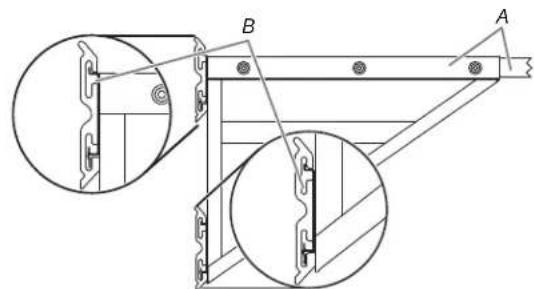

3. Instalación del estante

Enganche el soporte que está soldado a la parte posterior del estante en la ranura de la pared alzándolo, empujando hacia la pared y bajando el borde del soporte en la ranura, como se muestra. A. Refuerzo jado al estante B. Estante jado al canal GearTrack

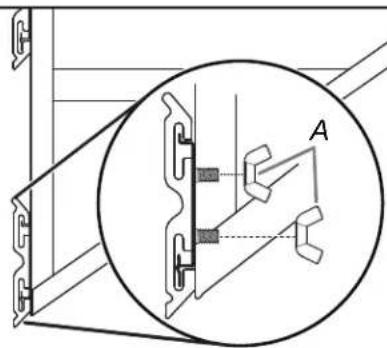

4. Fije los refuerzos a los soportes

Asegúrese de que los tornillos de los soportes pasen por los oricios de los refuerzos. Fije los refuerzos a los soportes con las tuercas mariposa (F3). NOTA: Puede ser que necesite ajustar los soportes a la derecha o a la izquierda si los tornillos no quedan alineados con los oricios. Inspeccione el estante desde el costado para asegurarse de que los bordes del soporte estén completamente enganchados en las ranuras, como se muestra. Ajuste completamente las tuercas mariposa (F3). A. Tuercas mariposa CÓMO INSTALAR EL ESTANTE MAX GEARLOFT™ EN EL SISTEMA DE PARED GLADIATOR

/™ ©2020 Gladiator. All rights reserved. Used under license in Canada. Tous droits réservés. Utilisé sous licence au Canada. Todos los derechos reservados. Usado en Canadá bajo licencia. W11393174B 02/20 Cómo registrar el producto Registrar el producto ofrece muchos benecios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com. En EE. UU., llame al 1-866-342-4089. Los consumidores en Canadá pueden llamar al 1-800-807-6777. GARANTÍA Para obtener información sobre la garantía: En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en www.GladiatorGW.com En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca
