Caractéristiques techniques	Dimensions : 76,2 cm x 45,7 cm x 183 cm, Matériau : Acier, Capacité de charge : 136 kg par étagère
Utilisation	Idéale pour le rangement d'outils, d'équipements et de fournitures dans un garage ou un atelier.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon humide, vérifier les fixations et les charnières pour assurer un bon fonctionnement.
Sécurité	Utiliser des gants lors de l'assemblage, éviter de surcharger les étagères pour prévenir les accidents.
Informations générales	Produit livré en kit avec instructions de montage, garantie limitée de 1 an.

FOIRE AUX QUESTIONS - GAGL30WSJG Gladiator

Comment assembler l'armoire Gladiator GAGL30WSJG ?

Veuillez suivre les instructions d'assemblage fournies dans le manuel. Assurez-vous d'avoir tous les outils nécessaires et de respecter les étapes dans l'ordre.

Quelles sont les dimensions de l'armoire Gladiator GAGL30WSJG ?

Les dimensions de l'armoire sont 76,2 cm de large, 45,7 cm de profondeur et 182,9 cm de hauteur.

Comment nettoyer l'armoire ?

Utilisez un chiffon doux et humide pour essuyer la surface. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

L'armoire est-elle résistante à l'humidité ?

L'armoire Gladiator GAGL30WSJG est conçue pour résister à des environnements d'atelier, mais il est recommandé de ne pas l'exposer directement à l'eau.

Comment régler les étagères à l'intérieur de l'armoire ?

Les étagères peuvent être réglées en déplaçant les supports à différentes hauteurs. Assurez-vous qu'elles sont bien en place avant d'y placer des objets.

Quelle est la capacité de poids maximale de l'armoire ?

L'armoire peut supporter jusqu'à 136 kg répartis uniformément sur les étagères.

Où puis-je trouver des pièces de rechange pour l'armoire ?

Les pièces de rechange peuvent être commandées sur le site web du fabricant ou auprès de revendeurs agréés.

Que faire si la porte de l'armoire ne ferme pas correctement ?

Vérifiez si les charnières sont bien fixées et que l'armoire est de niveau. Ajustez si nécessaire.

Y a-t-il une garantie pour l'armoire Gladiator GAGL30WSJG ?

Oui, l'armoire est généralement couverte par une garantie limitée. Consultez le manuel ou le site web du fabricant pour plus de détails.

Est-ce que l'armoire nécessite un entretien spécifique ?

Un entretien régulier consiste à nettoyer la surface et à vérifier la stabilité des étagères et des portes. Remplacez les pièces usées si nécessaire.

MODE D'EMPLOI GAGL30WSJG Gladiator

Instructions d'assemblage

ESTANTE MAX GEARLOFTTM

Exigences d'utilisation de la

tablette Max GearLoftTM 9

Déballer les pieces de la tablette

Max GearLoftTM 9

Outils et pieces. 9

INSTRUCTIONS D'ASSEMBLAGE. 9

Installer la tablette Max GearLoftTM

sur un systeme mural Gladiator 10

Enregistrement de votre produit............11

GARANTIE 11

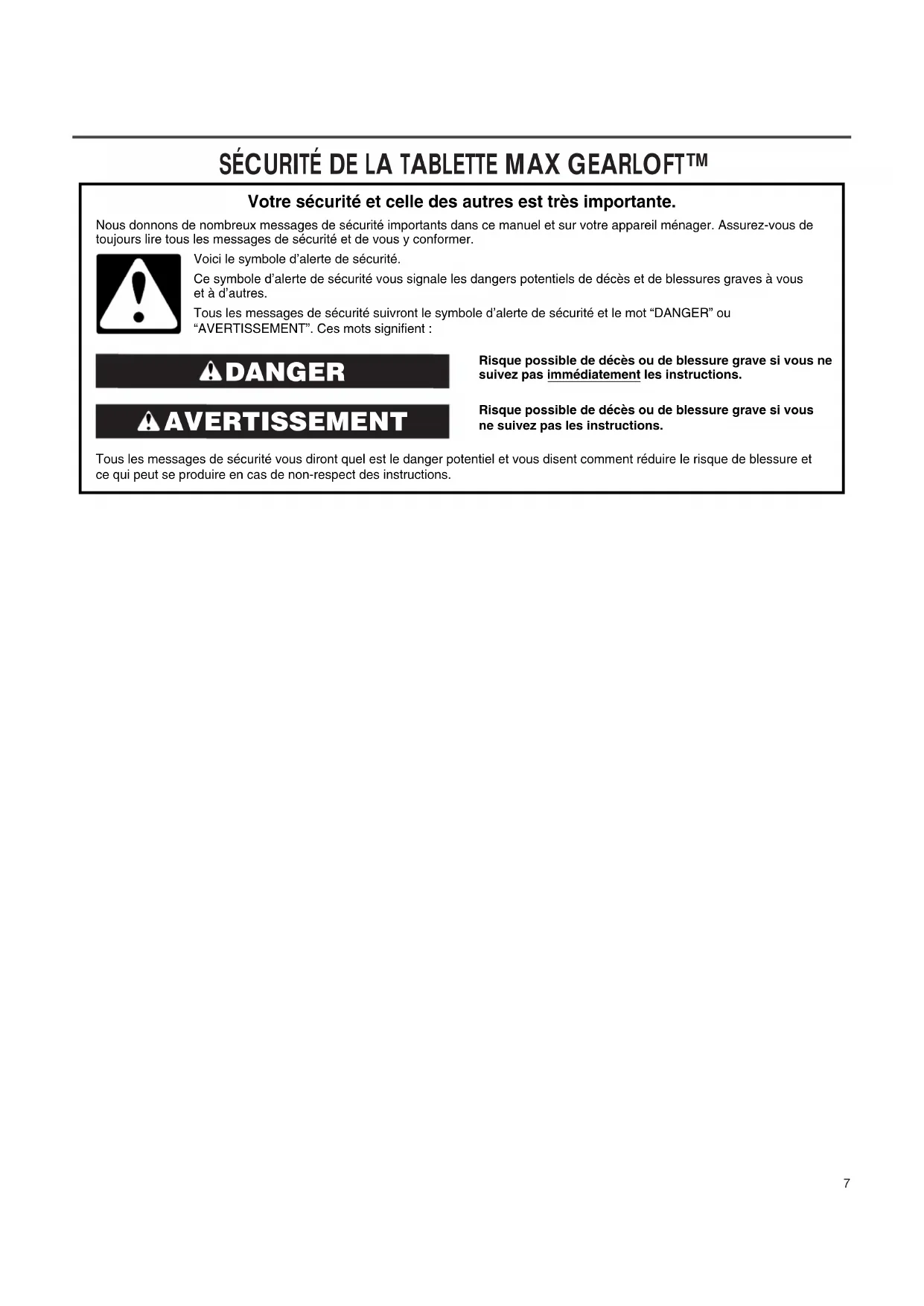

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

Étiquette Description Quantité
F1 Boulon à tête hexagonale de 5/16 po 6
F2 Écrou à embase de 5/16 po 6
F3 Écrou à oreille 4

INSTRUCTIONS D'INSTALLATION

Exigences d'utilisation de la tablette Max GearLoft™

Produit concu pour une installation sur des panneaux Gladiator GearWall ou des profiles GearTrack.
La limite de charge maximale est de 200 lb (91 kg).

Déballer les pieces de la tablette Max GearLoft™

1. Retirez le contenu; vérifie la présence de tous les composants. Le contenu inclut une clé hexagonale, ainsi que les pièces et attaches indiquées dans la section « Pièces »
2. Jetez correctement tout le matériel d'emballage.

Outils et pieces

Rassemblez les pieces et outils requis avant de commencer l'assemblage.
Lisez tout le manuel avant de commencer l'assemblage.

Outils nécessaires

Clé à douille de 1/2 po
Clé plate de 1/2 po

Outils fournis

Clé hexagonale de 5/16 po

INSTRUCTIONS D'ASSEMBLAGE

IMPORTANT : You've decided to use a tablette au mur avec les renforts placés au-dessus ou en dessous de la tablette.

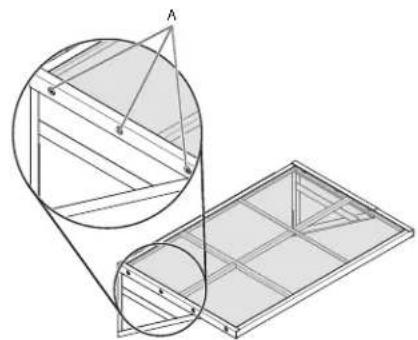

1. Renforts au-dessus de la tablette

A. Renfort fixe à la tablette

Faites pointer les renforts vers le haut, puis alignez-les avec les trous du centre et arrêté de chaque côte de la tablette.

Utiliser les boulons à tête hexagonale de 5/16 po (F1) et les écrous à embase de 5/16 po (F2) pour fixer une entreose de chaque côté de la tablette. Bien serrer chaque boulon.

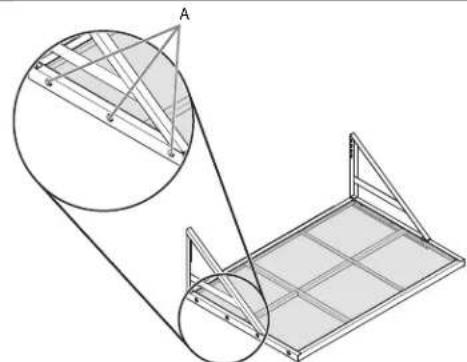

2. Renforts en dessous de la tablette

A. Renfort fixe à la tablette

Faites pointer les renforts vers le bas, puis alignez-les avec les trous du centre et arrirée de chaque cote de la tablette.

Utiliser les boulons à tête hexagonale de 5/16 po (F1) et les écrous à embase de 5/16 po (F2) pour fixer une entroise de chaque côté de la tablette. Bien serrer chaque boulon.

INSTALLER LA TABLETTE MAX GEARLOFT™ SUR UN SYSTÉME MURAL GLADIATOR®

1. Installer le profilé GearTrack

Vérifiez que lors de l'installation des panneaux GearWall de Gladiator ou des profilés GearTrack, une vis de montage a été placée dans chaque fente au niveau de chaque poteau du colombage, avec intervalle horizontal maximum de 24 po (60,96 cm) entre les vis.

Dans le cas de l'installation sur des tablette GearTrack, on doit utiliser deux profilés parallelles (espacement de 6 po [15,24 cm]).

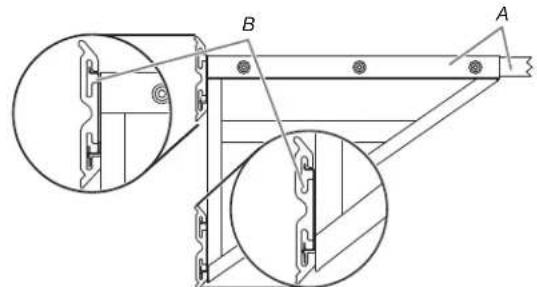

3. Installer la tablette Max GearLoftTM

A. Renfort fixe à la tablette
B. Tablette fixe à un GearTracke

Engagez le support soudé au dos de la tablette dans la rainure murale en la soulevant, la poussant vers le mur et en l'abaissant dans la rainure comme illustré.

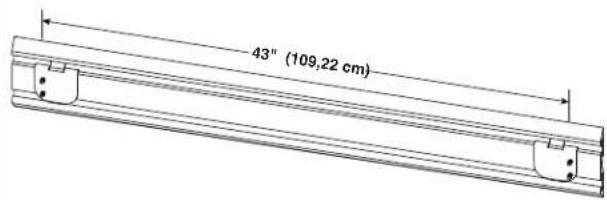

2. Faire glisser les supports dans le profilé GearTrack®

Décide de l'endetroit où sera installée la tablette sur les panneaux GearWall de Gladiator ou sur le profile GearTrack.

Insérez les supports dans le profilé GearTrack® pour que la rive d'extension du support se situe derrière la rainure du profilé supérieur.

Glissez les supports dans le profilé GearTrack® pour qu'ils soient espaces de 43 po (109,22 cm) comme illustré ci-dessous.

REMARQUE: Installéz le support sur le profilé supérieur pour une installation avec les renforts places au-dessus de la tablette ou dans le profilé inférieur pour une installation avec les renforts places en dessous de la tablette.

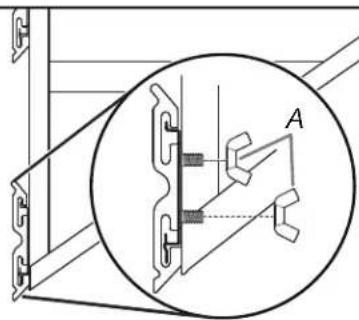

4. Serrez les renforts sur les supports

A. Écrous à oreilles

Assurez-vous que les vis des supports passent dans les trouès des renforts. Serrez les renforts sur les supports en utilisant les écrous à oreilles (F3).

REMARQUE : Vous pourriez avoir besoin de repositionner les supports vers la droite ou la gauche si les vis ne s'alignent pas avec les trous.

Inspectez la tablette depuis les côtes pour vérifier que les rives d'accrochage sont parfaitement engagées dans les rainures comme illustré.

Serrez complètement les écrous à oreilles (F3).

Enregistrement de votre produit

Il y a plusieurs avantages à enregistrer votre produit. Pour obtenir plus de renseignements et enregistrer votre produit en ligne, consulter le www.gladiatorgarageworks.com. Aux É.-U., composez le 1-866-342-4089. Les consommateurs au Canada peuvent composer le 1-800-807-6777.

GARANTIE

Pour des informations sur la garantie :

Aux États-Unis, composer le 1-866-342-4089 ou visitor notre site Web à l'adresse www.GliadiatorGW.com

Au Canada, composer le 1-800-807-6777 ou visitor notre site Web à l'adresse
