Caractéristiques techniques	Armoire en acier, dimensions : 182,9 cm x 91,4 cm x 45,7 cm, capacité de stockage : 1 500 kg.
Utilisation	Idéale pour le rangement d'outils et d'équipements dans un garage ou un atelier.
Maintenance et réparation	Nettoyage régulier avec un chiffon humide, vérification des charnières et des serrures.
Sécurité	Fermeture sécurisée, possibilité d'ajouter un cadenas pour une sécurité accrue.
Informations générales	Peinture résistante aux chocs, assemblage facile, garantie limitée de 1 an.

FOIRE AUX QUESTIONS - GAGD277DJG Gladiator

Comment assembler l'armoire Gladiator GAGD277DJG ?

Veuillez suivre les instructions fournies dans le manuel d'assemblage. Assurez-vous d'avoir tous les outils nécessaires avant de commencer.

Quelles sont les dimensions de l'armoire Gladiator GAGD277DJG ?

Les dimensions de l'armoire sont 1,83 m de hauteur, 1,00 m de largeur et 0,61 m de profondeur.

Quel est le poids maximum supporté par chaque étagère ?

Chaque étagère peut supporter jusqu'à 68 kg de charge.

Est-ce que l'armoire est résistante à l'humidité ?

Oui, l'armoire est conçue avec des matériaux résistants à l'humidité, idéale pour une utilisation dans des environnements comme le garage.

Comment nettoyer l'armoire ?

Utilisez un chiffon doux et humide avec un savon doux. Évitez les nettoyants abrasifs pour ne pas rayer la surface.

L'armoire est-elle fournie avec des clés ?

Oui, l'armoire est équipée de serrures avec des clés pour sécuriser vos affaires.

Où puis-je trouver des pièces de rechange pour l'armoire ?

Les pièces de rechange peuvent être commandées directement auprès du service client de Gladiator ou sur leur site web officiel.

Est-ce que l'armoire nécessite un entretien régulier ?

Un entretien régulier n'est pas nécessaire, mais il est recommandé de vérifier les vis et les charnières de temps en temps pour assurer la stabilité.

Peut-on fixer l'armoire au mur ?

Oui, il est recommandé de fixer l'armoire au mur pour plus de sécurité, surtout si vous avez des enfants à la maison.

Quelle est la garantie offerte pour l'armoire Gladiator GAGD277DJG ?

L'armoire est couverte par une garantie limitée de 1 an contre les défauts de fabrication.

MODE D'EMPLOI GAGD277DJG Gladiator

ARMOIRES À TIROIRS À

OUTILS MODULAIRES EN

ACIER SOUDÉ DE HAUTE

QUALITÉ

Instructions d'assemblage

ARMARIO MODULARES

DE ACERO FUNDIDO

CON CAJONES PARA

HERRAMIENTAS PREMIER

Outils et pièces....7

Spécifications d'utilisation

de l'armoire....7

Déballage de l'armoire....7

Installation des pare-chocs......7

Installation des Roulettes......8

GARANTIE....9

SEGURIDAD DEL ARMARIO......10

PIEZAS....10

INSTRUCCIONES DE

ENSAMBLAJE......11

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

! DANGER

⚠ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

PIÈ CES

F1 F2 F3

F4

Étiquette	Description Quantité
F1	Boulon de carrosserieM6 x 14 mm	16
F2 M6	Rondelle à épaulement 8
F3 Vis à tête cruciforme M6 x 12 mm 8
F4 Écrou	autobloquant M6 16

INSTRUCTIONS D'ASSEMBLAGE

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation.

Outillage nécessaire :

■ Clé de 10 mm

■ Tournevis cruciforme

■Tournevis à tête plate

Pièces fournies :

■ Clé (2)

■ M6 Rondelle à épaulement (8)

■ Tapis supérieur (1)

■ Roulettes fixes (2)

■ Modèle à tiroirs : doublures de tiroir (5) Modèle à plateau : doublure de plateau (1)

■Roulette pivotantes (2)

■ Pare-chocs (forme L) (2)

■ Écrou autobloquant M6 (16)

■Vis à tête cruciforme M6 x 12 mm (8)

■Boulon de carrosserie M6 x 14 mm (16)

Spécifications d'utilisation de l'armoire

■Le produit est conçu pour une utilisation dans un garage.

■ Limite maximum de poids pour chaque tablette/tiroir : 65 lb (29 kg).

■Charge maximale de 1400 lb (635 kg) par armoire.

Déballage de l'armoire

REMARQUE : Conserver les matériaux d'emballage pour protéger l'armoire lors de l'assemblage, puis jeter/recycler tous les matériaux d'emballage.

1. Ouvrir les portes et tiroirs.

2. Vérifiez le contenu. Consultez la section « Pièces fournies ».

Installation des pare-chocs

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Fermer et verrouiller les portes et tiroirs. Enlever la clé.

REMARQUE : Pour le verrouillage, on doit enfoncer complètement chaque tiroir. Retirer le tapis supérieur de l'armoire. Avec la participation de deux personnes ou plus, retourner l'armoire à l'envers.

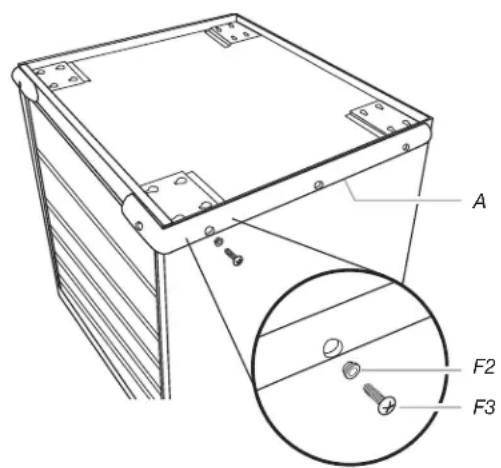

1. Installation des pare-chocs

A F2 F3

A. Butoir
F2. Rondelle à épaulement F3. Vis à tête cruciforme

Fixer les pare-chocs sur les angles avant - utiliser 4 rondelles à épaulement (F2) et quatre vis Phillips (F3) pour chaque pare-chocs.

REMARQUE : Pour éviter de détériorer le filetage, ne pas serrer excessivement. Avec le tournevis Phillips, serrer toutes les vis.

Installation des Roulettes

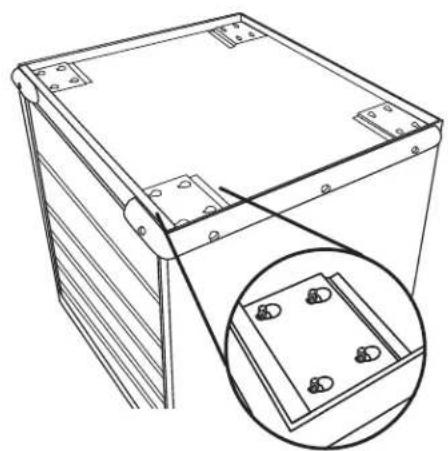

2a. Installation des roulettes

Insérer les vis à collet carré (F1) dans les trous trapézoïdaux; glisser les vis en place tel qu'illustré. Installer les deux roulettes fixes (avec les freins vers l'intérieur) sur les plaquettes de pose à l'avant; commencer le vissage des quatre écrous indesserrables pour chaque roulette. Maintenir la roulette en place en veillant à ce que les vis soient en place à l'extrémité étroite de chaque trou. Serrer les écrous indesserrables (F4) avec une clé de 10 mm. Pour fixer les deux roulettes pivotantes à l'emplacement de la roulette arrière, répéter les étapes précédentes.

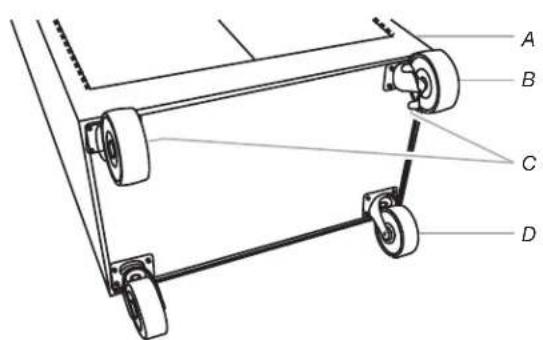

2b. Installation des roulettes

A B C D

A. Avant de l'armoire

C. Plateau à roulette

B. Roulettes fixes

D. Roulettes pivotantes

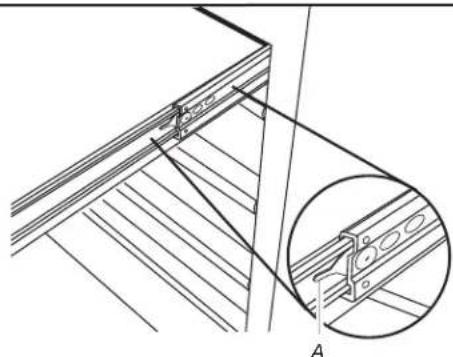

3. Installation du plateau convertible ou des tiroirs

Dépose du plateau convertible ou des tiroirs :

Décharger le contenu du plateau ou du tiroir. Faire coulisser le plateau convertible ou le tiroir en position complètement ouverte. Abaisser la manette sur la glissière de droite et soulever la manette sur la glissière de gauche pour libérer le plateau convertible ou le tiroir.

Repositionnement du plateau convertible ou des tiroirs :

Aligner les guides du plateau convertible ou du tiroir avec les glissières. En maintenant fermement les glissières en place, insérer le guide du plateau convertible ou du tiroir.

REMARQUE : Il est normal que la fermeture du plateau convertible ou du tiroir soit bien serrée la première fois après sa dépose.

Enfoncer complètement le plateau convertible ou le tiroir.

Remettre l'armoire à la position verticale. Réinstaller le tapis supérieur - la face texturée doit être orientée vers le haut. Déverrouiller les portes ou les tiroirs. Placer la(les) doublure(s) dans le plateau ou les tiroirs.

GARANTIE

Pour des informations sur la garantie :

Aux États-Unis, composer le 1-866-342-4089 ou visiter notre site Web à l'adresse

www.GladiatorGW.com

Au Canada, composer le 1-800-807-6777 ou visiter notre site Web à l'adresse
