GAJG36FDKSG - Armoire Gladiator - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Dimensions : 36 pouces, Poids : 150 kg, Capacité de charge : 500 kg
Utilisation	Idéal pour le rangement et l'organisation d'outils et d'équipements dans un garage ou un atelier.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon humide, vérifier les fixations et les roulettes pour un bon fonctionnement.
Sécurité	Utiliser des gants lors de la manipulation, s'assurer que le meuble est stable avant de charger des outils lourds.
Informations générales	Fabrication robuste, garantie de 5 ans, disponible en plusieurs couleurs.

FOIRE AUX QUESTIONS - GAJG36FDKSG Gladiator

Comment assembler le Gladiator GAJG36FDKSG ?

Pour assembler le Gladiator GAJG36FDKSG, suivez le manuel d'instructions fourni. Assurez-vous d'avoir tous les outils nécessaires et de suivre les étapes dans l'ordre.

Quelle est la capacité de stockage du Gladiator GAJG36FDKSG ?

Le Gladiator GAJG36FDKSG a une capacité de stockage de 1,5 m3.

Comment nettoyer le Gladiator GAJG36FDKSG ?

Pour nettoyer le Gladiator GAJG36FDKSG, utilisez un chiffon doux et un nettoyant non abrasif. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la garantie du Gladiator GAJG36FDKSG ?

Le Gladiator GAJG36FDKSG est couvert par une garantie de 1 an contre les défauts de fabrication.

Où puis-je acheter des pièces de rechange pour le Gladiator GAJG36FDKSG ?

Les pièces de rechange pour le Gladiator GAJG36FDKSG peuvent être achetées directement sur le site Web du fabricant ou chez des revendeurs agréés.

Le Gladiator GAJG36FDKSG est-il résistant aux intempéries ?

Oui, le Gladiator GAJG36FDKSG est conçu pour résister aux intempéries, mais il est recommandé de le protéger en cas d'exposition prolongée aux éléments.

Comment puis-je retourner le Gladiator GAJG36FDKSG si je ne suis pas satisfait ?

Pour retourner le Gladiator GAJG36FDKSG, veuillez consulter la politique de retour du vendeur auprès duquel vous l'avez acheté. Assurez-vous d'avoir le reçu et de respecter les délais de retour.

Quels accessoires sont compatibles avec le Gladiator GAJG36FDKSG ?

Le Gladiator GAJG36FDKSG est compatible avec divers accessoires Gladiator. Consultez le site Web de Gladiator pour une liste complète des accessoires recommandés.

MODE D'EMPLOI GAJG36FDKSG Gladiator

Model/Modèle/Modelo:

Instructions d'assemblage

Spécifications d'utilisation de

l'armoire....11

Déballage des pièces de l'armoire..11

Assemblage de l'armoire .....11

Fin de l'assemblage....14

INSTRUCTIONS D'INSTALLATION..15

ACCESSOIRES....16

GARANTIE....17

SEGURIDAD DEL ARMARIO......18

PIEZAS....18

INSTRUCCIONES DE

ENSAMBLAJE....19

Aux États-Unis, composez le : 1 866 342-4089

Au Canada, composez le : 1 800 807-6777

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

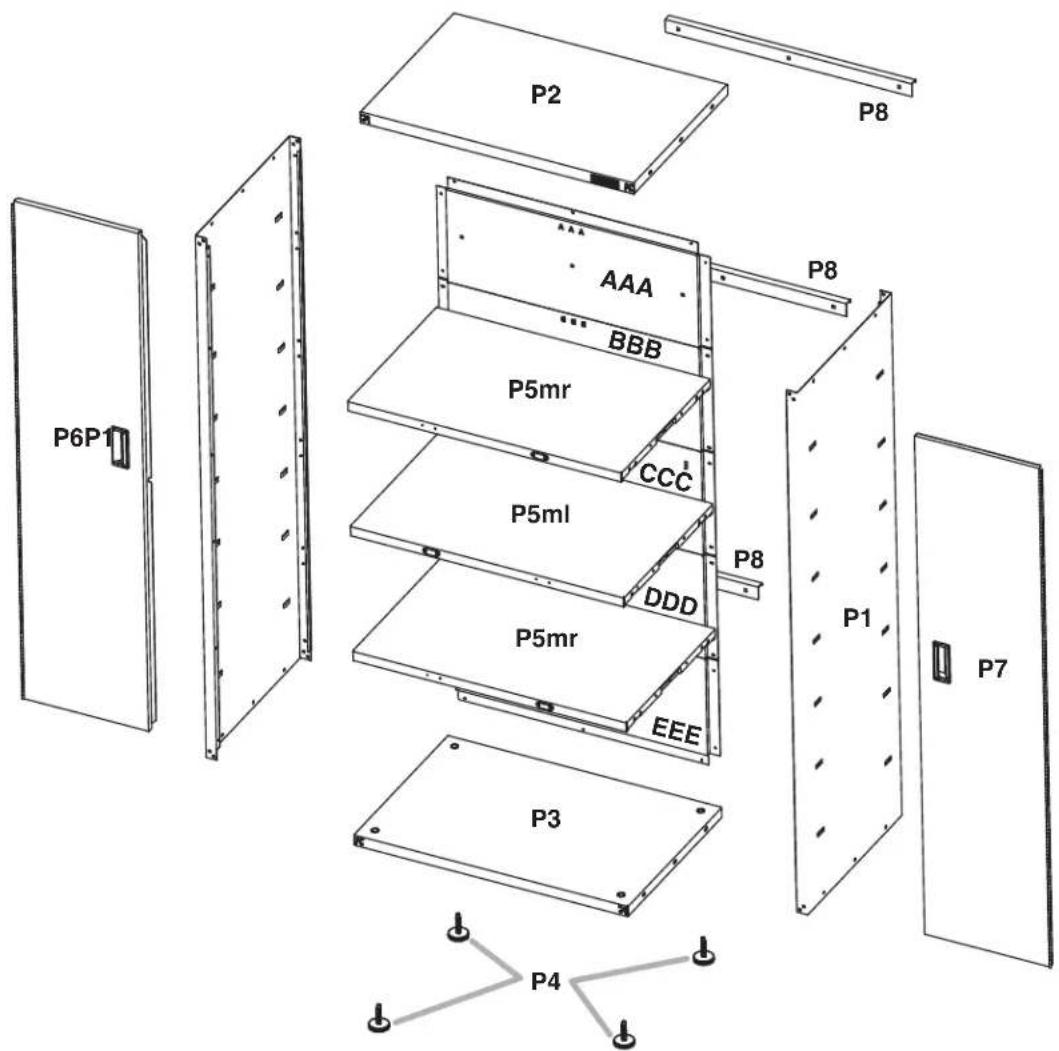

PIÈCES

P2 P8 P6P1 AAA BBB P5mr CCC P5ml DDD P8 P1 P7 P5mr EEE P3 P4

F1

F2

F3

F7

F8

INSTRUCTIONS D'ASSEMBLAGE

Outils et pièces

Rassembler les outils nécessaires avant de commencer l'installation.

Outillage nécessaire :

■ Clé de 1/2"

Niveau

■Tournevis Phillips

Outils fournis :

■Clé hexagonale

■Clé de serrure

Spécifications d'utilisation de l'armoire

■Le produit est conçu pour l'utilisation dans un garage.
■Charge maximale de 50 lb (22,7 kg) par étagère.
■Charge maximale de 300 lb (136 kg) pour l'armoire.

Déballage des pièces de l'armoire

1. Retirer le contenu; vérifier la présence de toutes les pièces. Le contenu inclut une clé hexagonale, une clé de serrure, ainsi que toutes les pièces et attaches illustrées dans la section "Pièces".
2. Jeter/recycler tous les matériaux d'emballage.

Assemblage de l'armoire

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

IMPORTANT : La participation de deux personnes peut être nécessaire pour l'assemblage. Lors de l'assemblage de l'armoire, placer vers le haut les rives comportant les trous. Si l'assemblage de l'armoire est effectué sur le sol, serrer les huit boulons des angles avant (deux dans chaque angle) après avoir redressé l'armoire verticalement.

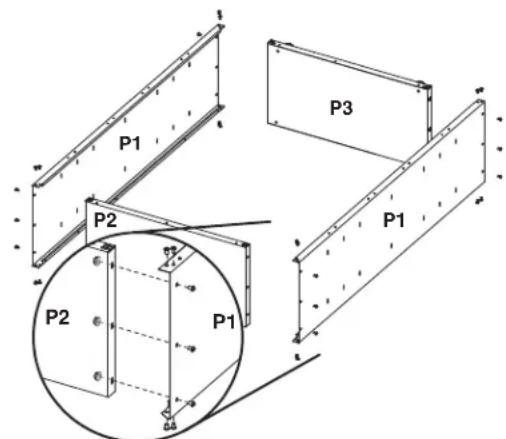

1. Assemblage de l'armoire

F1 F2
F1 Vis hexagonale de 5/16" (28) F2 Écrou à embase de 5/16" (12)

P1 P2 P3 P1 P2 P1

Placer un panneau latéral (P1) sur une surface ferme plane; la rive comportant des trous doit être orientée vers le haut - voir l'illustration. Insérer le panneau supérieur (P2) entre les rives du panneau latéral (P1).

REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.

Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser des vis hexagonales (F1) et trois des écrous à embase de 5/16" (F2) - voir l'illustration. Ne pas serrer complètement. Positionner l'autre panneau latéral (P1); ses rives doivent prendre prise sur le panneau du sommet (P2). Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser des vis hexagonales (F1) et trois des écrous à embase de 5/16" (F2) - voir l'illustration. Ne pas serrer complètement. Insérer le panneau du bas (P3) entre les rives des panneaux latéraux (P1).

REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.

Aligner les trous; connecter le panneau du bas (P3) avec les panneaux latéraux (P1) - utiliser des vis hexagonales (F1) et trois des écrous à embase de 5/16" (F2). Ne pas serrer complètement.

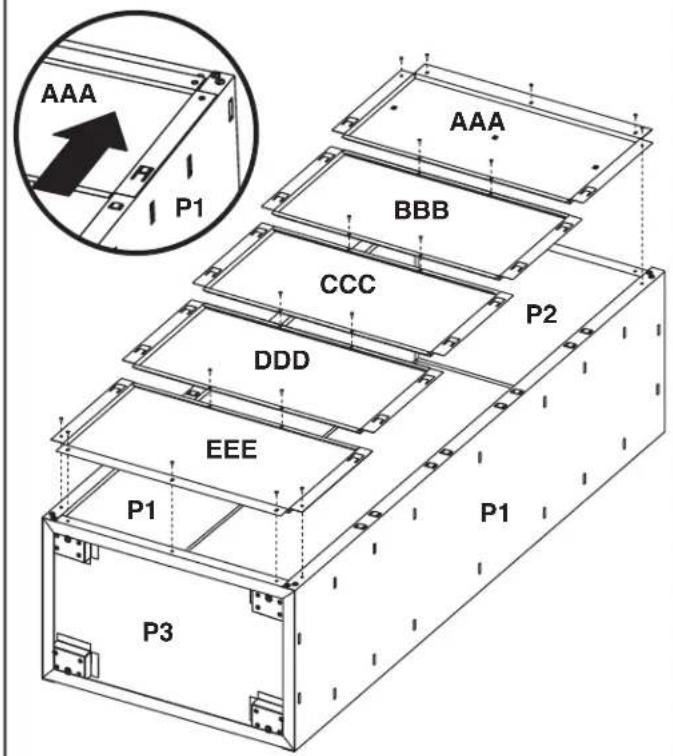

2. Fixation des panneaux arrière

F3c
F3c Vis Phillips (34)

AAA P1 AAA BBB CCC DDD P2 EEE P1 P1 P3

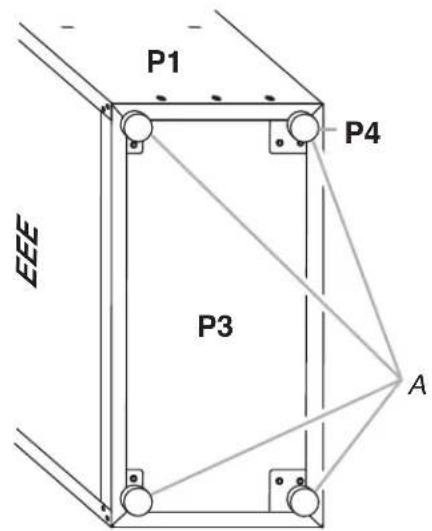

3. Installation des pieds de réglage de l'aplomb (facultatif)

P4

Pieds de réglage de l'aplomb (4)

P1 P4 EEE P3 A

A. Pieds de réglage de l'aplomb

IMPORTANT : Fixer les panneaux arrière en partant du haut de l'armoire avec le panneau arrière (AAA) et en travaillant vers le bas de l'armoire. Chaque panneau arrière chevauchera le panneau inférieur. Ne pas serrer complètement les vis tant que tous les panneaux arrière ne sont pas en place.

Aligner le panneau arrière (AAA) avec les trous du sommet de l'armoire. À l'aide des vis Phillips (F3c), fixer le panneau arrière (AAA) à la partie supérieure et aux côtés de l'armoire. Faire glisser la partie supérieure du panneau arrière (BBB) sous la partie inférieure du panneau arrière (AAA). À l'aide des vis Phillips, fixer le panneau arrière (BBB) aux côtés de l'armoire. Répéter l'étape 2 pour les panneaux arrière restants en terminant avec le panneau arrière (EEE). À l'aide des vis Phillips, fixer chaque panneau arrière au panneau inférieur.

REMARQUE : À l'aide des vis Phillips, fixer le panneau (EEE) au bas de l'armoire (P3).

Serrer complètement toutes les vis du panneau arrière - commencer par les côtés et poursuivre avec le sommet, le milieu de l'armoire et le fond. À l'aide de la clé hexagonale (fournie), serrer complètement les boulons et écrous de l'armoire.

IMPORTANT : Si l'armoire doit être installée sur des panneaux Gladiator® GearWall® ou des profilés GearTrack®, il n'est pas nécessaire d'installer les pieds de réglage de l'aplomb.

Placer l'armoire en appui sur un côté. Visser un pied de réglage de l'aplomb (P4) dans chacun des quatre écrous situés dans les angles de l'armoire - voir l'illustration. Placer l'armoire à la verticale. Si cela n'a pas déjà été fait, serrer les deux boulons dans chaque angle avant du cadre de l'armoire. Bien serrer tous les boulons, vis et écrous de l'armoire.

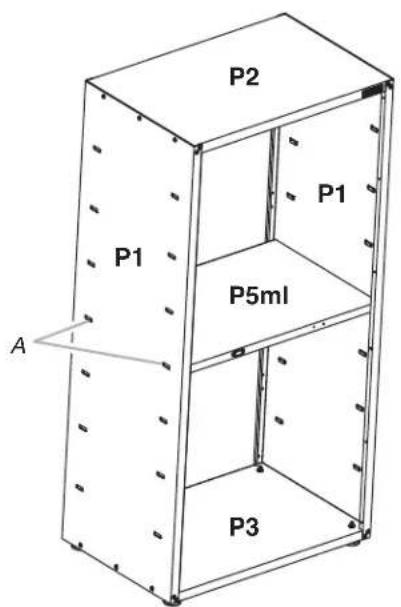

4a. Installation des étagères

A. Paire de fentes/agrafes intermédiaires sur le côté de l'armoire

IMPORTANT : Utiliser les deux encoches situées au milieu des côtés de l'armoire pour installer une étagère centrale (P5ml). L'aimant doit se trouver sur le côté gauche et doit être orienté vers l'extérieur une fois installé, de façon à ce que la porte soit au contact de l'étagère une fois fermée et qu'elle puisse se verrouiller. Les deux autres étagères peuvent être installées aux emplacements de votre choix. Les étagères sont soutenues par des encoches métalliques sur les côtés de l'armoire. Les étagères sont soutenues par des encoches métalliques sur les côtés de l'armoire.

Positionner l'étagère (P5ml) pour aligner les pattes aux extrémités de l'étagère avec les encoches au milieu des côtés de l'armoire.

4b. Installation des étagères

A. Pousser vers le bas B. Soulever

A B

A. Encoche d'accrochage B. Patte d'accrochage de l'étagère

Incliner l'étagère de façon à ce qu'une extrémité soit plus haute que l'autre – voir l'illustration. Insérer l'étagère dans l'armoire de façon à ce que l'extrémité la plus haute se trouve directement au-dessus des encoches souhaitées et installer l'étagère en l'enfonçant derrière les encoches latérales. Soulever l'extrémité la plus basse de façon à ce qu'elle se trouve directement au-dessus des encoches souhaitées et appuyer sur l'étagère.

REMARQUE : Il peut être nécessaire d'écarter légèrement les pattes d'accrochage vers l'extérieur pour qu'elles s'engagent dans les encoches. Veiller à placer correctement les pattes des étagères derrière toutes les encoches - voir l'illustration.

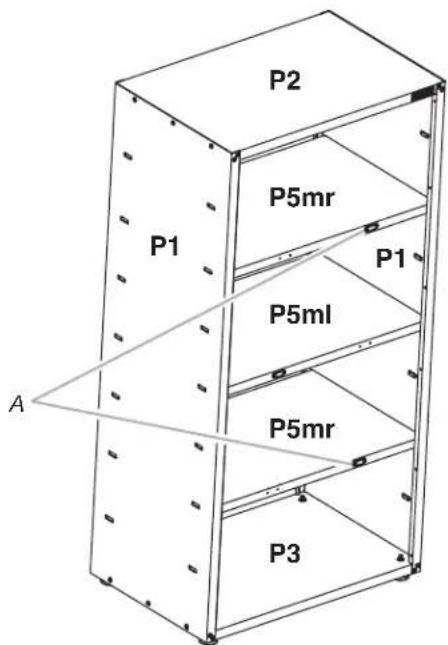

4c. Installation des étagères

P2 P5mr P1 P1 P5ml P5mr P3 A

A. Aimant orienté vers l'extérieur

Répéter les étapes 2 et 3 pour les deux étagères restantes (P5mr). Les aimants des étagères (P5mr) se trouvent sur le côté droit et sont orientés vers l'extérieur tel qu'illustré. REMARQUE : S'assurer que l'aimant situé du côté droit du bord de chaque grande étagère est bien orienté vers l'extérieur.

Réglage des étagères

1. Soulever l'étagère par dessous pour dégager les pattes d'accrochage des encoches.

2. Incliner l'étagère pour pouvoir la placer à sa nouvelle position dans l'armoire ou pour pouvoir l'extraire de l'armoire.

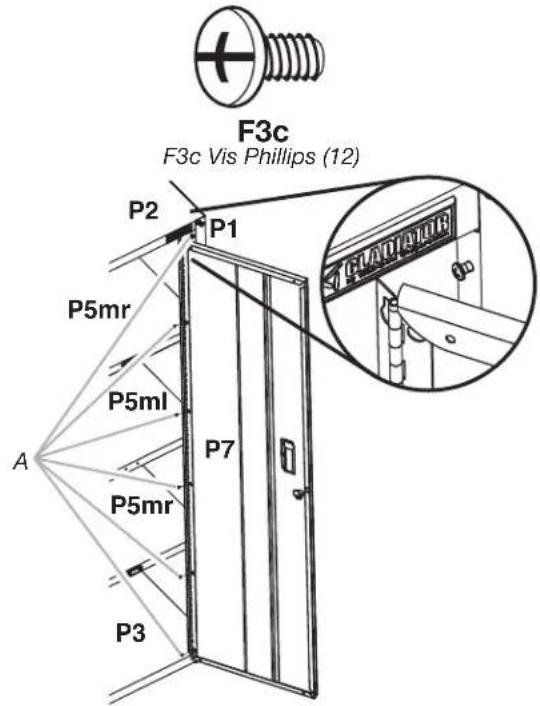

3. Installation des portes


F3c F3c Vis Phillips (12) P2 P1 P5mr P5ml A P7 P5mr P3

A. Vis Phillips

IMPORTANT: On doit installer la porte comportant le mécanisme de verrouillage (P7) sur le côté droit de l'armoire. Les charnières de porte sont conçues avec les trous allongés en haut et en bas de façon à ce que la porte soit suspendue à l'armoire pendant que l'on serre les vis.

Engager les vis Phillips (F3c) dans les trous supérieurs et inférieurs de chaque côté de l'armoire. Suspendre la porte de droite (P7) aux vis supérieures et inférieures puis serrer à la main. Insérer les quatre vis du milieu dans la charnière de porte, dans l'armoire, puis serrer à la main. Répéter les étapes 2 et 3 pour installer la porte de gauche (P6). Aligner les portes et serrer complètement les vis.

Fin de l'assemblage

1. Vérifier la présence d'une vis ou d'un boulon dans chaque trou du cadre de l'armoire.
2. Déplacer l'armoire jusqu'à son emplacement d'installation final.
3. Placer un niveau sur l'étagère interne; si nécessaire, ajuster la longueur de déploiement des pieds de réglage de l'aplomb pour établir l'aplomb de l'armoire. Tourner les pieds vers la gauche pour soulever ou vers la droite pour abaisser l'armoire.
4. Si les portes ne sont pas alignées, desserrer les vis fixant la charnière sur l'armoire.
5. Ajuster la position de la porte à la hauteur désirée et resserrer complètement les vis.

INSTRUCTIONS D'INSTALLATION

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

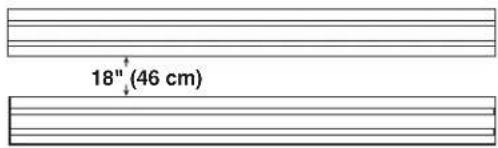

1. Installation des panneaux GearWall ou profilé GearTrack®

IMPORTANT : La grande armoire Gladiator (modèle Premier Jumbo) est conçue pour l'installation sur des panneaux Gladiator® GearWall® ou des profilés GearTrack®. Si des profilés GearTrack® sont utilisés pour supporter la grande armoire à outils Gladiator® Premier Jumbo, vous devez utiliser trois profilés installés à 18" (45,72 cm) l'un de l'autre.

Vérifier que les panneaux GearWall® ou profilé GearTrack® sont correctement installés en plaçant des vis de montage dans chaque encoche et au niveau de chaque poteau de colombage mural, avec espacement maximum de 24" (60,96 cm) horizontalement entre les vis.

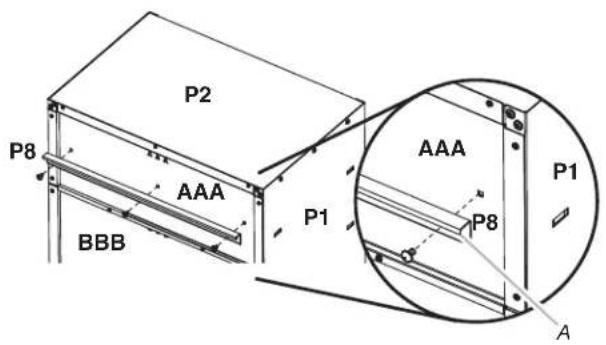

2a. Fixation des tringles de montage

F8F7F2

F7 Boulon de carrosserie (9) F2 Écrou à embase de F8 Rondelle (9) 5/16" (9)

P2 P8 AAA BBB P1 AAA P8 P1 A

A. Anneaux de la tringle orientés vers le bas

IMPORTANT : Les encoches situées sur les panneaux arrière (AAA, CCC et DDD) permettent de fixer les tringles de montage (P8). Avec l'anneau de la tringle orienté vers le bas, aligner les trois trous de la tringle avec les encoches situées dans le panneau arrière (AAA), tel qu'illustré. En partant de l'arrière, insérer les boulons de carrosserie (F7) à travers la tringle et le haut du panneau arrière (AAA). En partant de l'intérieur, fixer chaque boulon avec une rondelle (F8) et un écrou à embase (F2). Bien serrer chaque boulon.

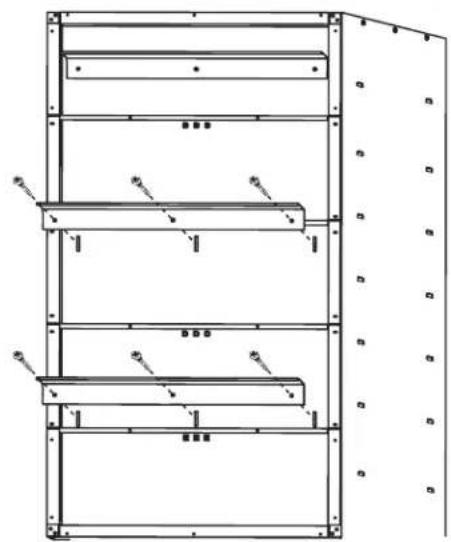

2b. Fixation des tringles de montage

Répéter les étapes 1 et 2 pour fixer les tringles de montage inférieure et centrale (P8) à l'arrière de l'armoire.

REMARQUE : Serrer manuellement les écrous pour fixer les tringles centrale et inférieure. Ces tringles devront être ajustées pour installer l'armoire sur le mur.

1. Montage de l'armoire sur les panneaux GearWall® ou profilé GearTrack®


A B

A. Anneau de la tringle B. Tringle de montage parfaitement engagée

REMARQUE : Les trois écrous sur les tringles de montage centrale et inférieure doivent être suffisamment lâches pour permettre aux tringles de bouger dans les encoches.

Fermer les portes de l'armoire. Déterminer la position de montage de l'armoire sur les panneaux GearWall® ou profilé GearTrack®. Avec la participation de deux personnes ou plus, engager la tringle supérieure (P8) dans les encoches - soulever et pousser vers le mur, puis abaisser pour engager l'anneau de la tringle dans les encoches tel qu'illustré. Vérifier que la tringle supérieure est parfaitement engagée dans les encoches tel qu'illustré. Ouvrir les portes de l'armoire. De l'intérieur de l'armoire, saisir les boulons sur la tringle centrale et ajuster la tringle jusqu'à ce qu'elle s'aligne avec l'encoche dans les panneaux GearWall® ou les profilés GearTrack®. Pousser l'armoire vers le mur et abaisser la tringle de montage centrale dans les encoches. Vérifier que la tringle de montage centrale (P8) est parfaitement engagée dans l'encoche (voir illustration). Répéter l'opération pour la tringle inférieure (P8). À l'aide d'une clef de 1/2", serrer complètement les écrous pour fixer les tringles centrale et inférieure.

ACCESSOIRES

La tringle pour équipements de Gladiator® permet de suspendre de lourds équipements d'extérieur ainsi que d'autres articles saisonniers tout en libérant de l'espace dans les armoires de votre domicile pour y ranger vos articles de la vie quotidienne. Elle se fixe à toute étagère réglable ou en haut de l'armoire. La tringle Gladiator® supporte jusqu'à 100 lb de vêtements et d'équipements d'extérieur saisonniers.

Pour commander des accessoires, composer le 1-866-342-4089 et demander le numéro de pièce indiqué ci-dessous ou contacter votre marchand autorisé pour la marque Gladiator. Au Canada, composer le 1-800-807-6777.

Tringle pour équipements

Commander la pièce numéro GAAC36GRDSS

Pour des informations sur la garantie :

Aux États-Unis, composer le 1-866-342-4089 ou visiter notre site Web à l'adresse

Au Canada, composer le 1-800-807-6777 ou visiter notre site Web à l'adresse
