GAJG36GRDG - Armoire Gladiator - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Dimensions : 91,4 cm x 45,7 cm x 182,9 cm
Capacité de stockage	Environ 1 500 kg de poids total
Matériau	Acier galvanisé
Fermeture	Portes à double battant avec serrure
Utilisation	Idéale pour le rangement d'outils et d'équipements dans un garage ou un atelier
Maintenance	Nettoyage régulier avec un chiffon humide, vérification des serrures et des charnières
Sécurité	Équipée d'une serrure pour protéger vos outils et équipements
Informations générales	Garantie de 1 an contre les défauts de fabrication

FOIRE AUX QUESTIONS - GAJG36GRDG Gladiator

Comment assembler l'armoire Gladiator GAJG36GRDG ?

Suivez les instructions d'assemblage fournies dans le manuel. Assurez-vous de disposer de tous les outils nécessaires avant de commencer.

Quelle est la capacité de poids maximale de l'armoire ?

L'armoire Gladiator GAJG36GRDG peut supporter jusqu'à 270 kg par étagère, répartis uniformément.

Comment nettoyer l'armoire ?

Utilisez un chiffon doux et un nettoyant non abrasif pour essuyer les surfaces. Évitez les produits chimiques agressifs.

L'armoire est-elle résistante à la corrosion ?

Oui, l'armoire est fabriquée avec des matériaux résistants à la corrosion, idéale pour les environnements humides.

Comment puis-je verrouiller l'armoire ?

L'armoire est équipée d'une serrure à clé. Veuillez vous référer au manuel d'utilisation pour des instructions sur l'utilisation de la serrure.

Y a-t-il des options de personnalisation pour l'intérieur de l'armoire ?

Oui, vous pouvez ajouter des étagères supplémentaires ou des accessoires compatibles pour personnaliser l'intérieur selon vos besoins.

Quelle est la garantie de l'armoire Gladiator GAJG36GRDG ?

L'armoire est couverte par une garantie limitée de 10 ans contre les défauts de fabrication.

L'armoire nécessite-t-elle un entretien particulier ?

Il est recommandé de vérifier régulièrement les fixations et de nettoyer les surfaces pour maintenir l'armoire en bon état.

Peut-on utiliser l'armoire à l'extérieur ?

Bien que l'armoire soit résistante, elle est conçue pour un usage intérieur. Une exposition prolongée à l'extérieur peut endommager les matériaux.

Comment puis-je retourner ou échanger l'armoire si nécessaire ?

Veuillez consulter la politique de retour du vendeur ou du détaillant auprès duquel vous avez acheté l'armoire pour plus d'informations sur les retours et échanges.

MODE D'EMPLOI GAJG36GRDG Gladiator

GAJG36GRDG - Texturé Argenté

GAJG36GRESG - Ardoise Martelée

GAJG36FDZW - Ardoise Grise

Modelo

GAJG36GRDG - Plateado Huella

GAJG36GRESG - Granito Martillado

GAJG36FDZW - Pizarra Gris

GRANDE ARMOIRE PREMIER JUMBO

Instructions d'assemblage

Spécifications d'utilisation de

l'armoire....10

Déballage des composants de

l'armoire....10

Assemblage de l'armoire .....10

Fixation des panneaux arrière......10

Installation des pieds de réglage de

l'aplomb ....11

Installation des étagères......11

Installation des portes......12

Fin de l'assemblage....12

ACCESSOIRES......12

GARANTIE 13

SEGURIDAD DEL ARMARIO......14

PIEZAS....15

INSTRUCCIONES DE

ENSAMBLAJE 16

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

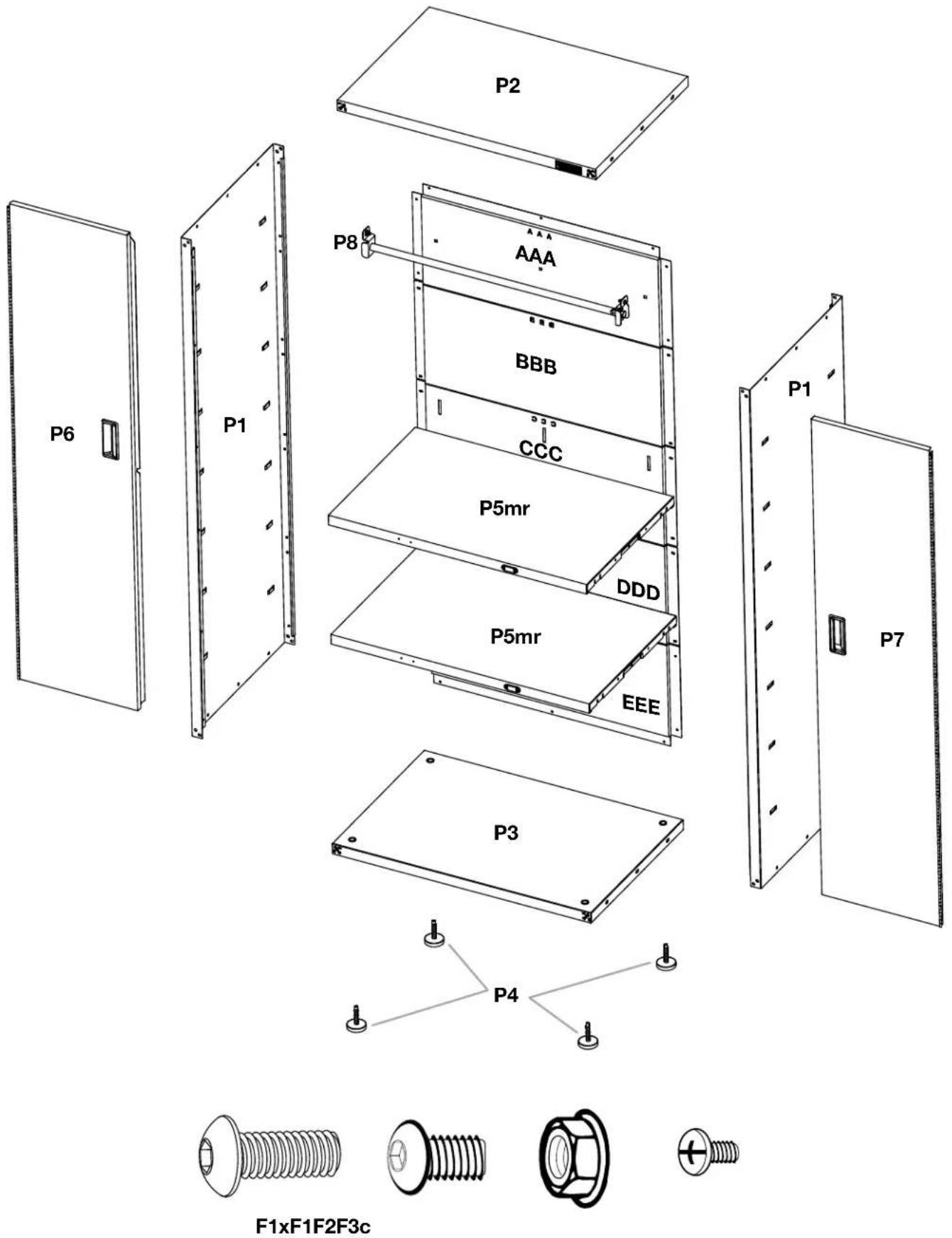

PIÈCES

INSTRUCTIONS D'ASSEMBLAGE

Spécifications d'utilisation de l'armoire

■Le produit est conçu pour l'utilisation dans un garage.
■Charge maximale de 50 lb (22,7 kg) par étagère.
■Charge maximale de 300 lb (136 kg) pour l'armoire.

Déballage des pièces de l'armoire

1. Retirer le contenu; vérifier la présence de toutes les pièces. Le contenu inclut une clé hexagonale, une clé de serrure, ainsi que toutes les pièces et attaches illustrées dans la section "Pièces".
2. Jeter/recycler tous les matériaux d'emballage.

Assemblage de l'armoire

F1

F2

F1. 5/16" Vis hexagonale de (28)
F2. 5/16" Écrou à embase de (12)

Rassembler les outils nécessaires avant de commencer l'installation.

Outillage nécessaire

■ Clé de 1/2"
Niveau
■Tournevis Phillips

Outils fournis

■ Clé hexagonale

■ Clé de serrure

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

IMPORTANT :

■La participation de deux personnes peut être nécessaire pour l'assemblage.
■ Lors de l'assemblage de l'armoire, placer vers le haut les rives comportant les trous.
■ Si l'assemblage de l'armoire est effectué sur le sol, serrer les huit boulons des angles avant (deux dans chaque angle) après avoir redressé l'armoire verticalement.

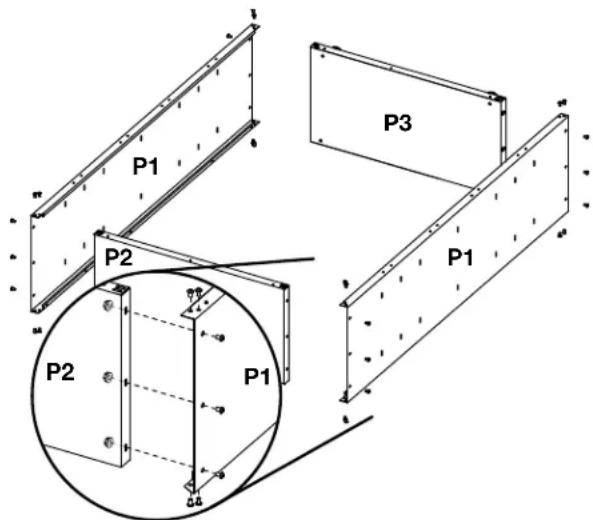

1. Placer un panneau latéral (P1) sur une surface ferme plane; la rive comportant des trous doit être orientée vers le haut - voir l'illustration.

1. Insérer le panneau supérieur (P2) entre les rives du panneau latéral (P1)..
   REMARQUE : Les rives comportant des trous doivent être orientées vers le haut.
2. Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser des vis hexagonale (F1) et trois des écrous à embase de 5/16" (F2) - voir l'illustration. Ne pas serrer complètement.
3. Positionner l'autre panneau latéral (P1); ses rives doivent prendre prise sur le panneau du sommet (P2).
4. Aligner les trous; connecter le panneau du sommet (P2) avec le panneau latéral (P1) - utiliser des vis hexagonale (F1) et trois des écrous à embase de 5/16" (F2) - voir l'illustration. Ne pas serrer complètement.
5. Insérer le panneau du bas (P3) entre les rives des panneaux latéraux (P1).

REMARQUÉ : Les rives comportant des trous doivent être orientées vers le haut.

1. Aligner les trous; connecter le panneau du bas (P3) avec les panneaux latéraux (P1) - utiliser des vis hexagonale (F1) et des écrous à embase. Ne pas serrer complètement.

P1 P2 P1 P3 P2 P1

Fixation des panneaux arrière

F3c
F3c. Vis Phillips (34)

IMPORTANT :

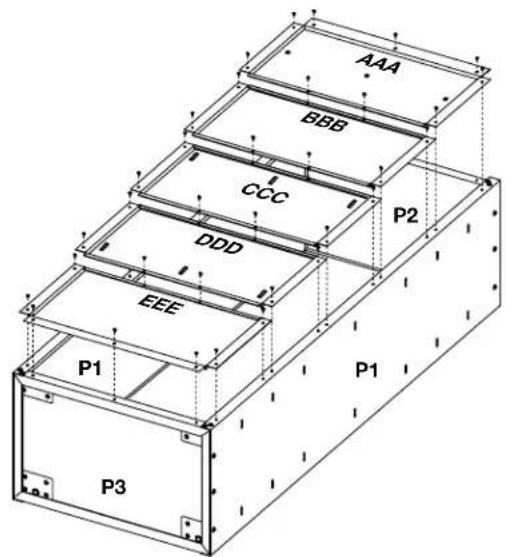

■Fixer les panneaux arrière en partant du haut de l'armoire avec le panneau arrière (AAA) et en travaillant vers le bas de l'armoire. Chaque panneau arrière chevauchera le panneau inférieur.
■Ne pas serrer complètement les vis tant que les panneaux arrière ne sont pas en place.

1. Aligner le panneau arrière (AAA) avec les trous du sommet de l'armoire. À l'aide des vis Phillips (F3c), fixer le panneau arrière (AAA) à la partie supérieure et aux côtés de l'armoire.

2. Faire glisser la partie supérieure du panneau arrière (BBB) sous la partie inférieure du panneau arrière (AAA). À l'aide des vis Phillips, fixer le panneau arrière (BBB) aux côtés de l'armoire.

3. Répéter l'étape 2 pour les panneaux arrière restants en terminant avec le panneau arrière (EEE).

4. À l'aide des vis Phillips, fixer chaque panneau arrière au panneau inférieur. REMARQUE : À l'aide des vis Phillips, fixer le panneau (EEE) au bas de l'armoire (P3).
5. Serrer complètement toutes les vis du panneau arrière - commencer par les côtés et poursuivre avec le sommet, le milieu de l'armoire et le fond.
6. À l'aide de la clé hexagonale (fournie), serrer complètement les boulons et écrous de l'armoire.

AAA BBB CCC P2 DDD EEE P1 P1 P3

Installation des pieds de réglage de l'aplomb (facultatif)

IMPORTANT : Si l'armoire doit être installée sur des panneaux Gladiator GearWall® ou des profilés GearTrack®, il n'est pas nécessaire d'installer les pieds de réglage de l'aplomb.

1. Placer l'armoire en appui sur un côté.
2. Visser un pied de réglage de l'aplomb (P4) dans chacun des quatre écrous situés dans les angles de l'armoire - voir l'illustration.

P1 P4 EEE P3 A

A. Pieds de réglage de l'aplomb

1. Placer l'armoire à la verticale.
2. Si cela n'a pas déjà été fait, serrer les deux boulons dans chaque angle avant du cadre de l'armoire. Bien serrer tous les boulons, vis et écrous de l'armoire.

Installation des étagères

IMPORTANT :

■Les étagères sont soutenues par des encoches métalliques sur les côtés de l'armoire.
■Assurer que l'aimant dans la droite de chacun bord d'étagère long fait face à hors comme indiqué au dessous.

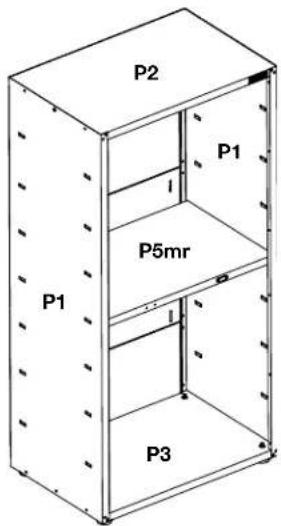

1. Positionner l'étagère (P5mr) pour aligner les pattes aux extrémités de l'étagère avec les encoches au milieu des côtés de l'armoire.

P2 P1 P5mr P1 P3

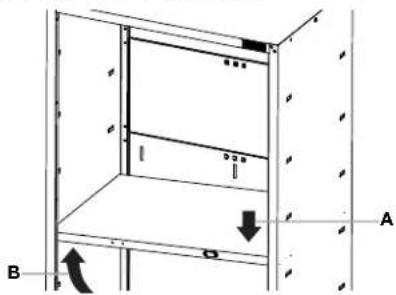

1. Incliner l'étagère de façon à ce qu'une extrémité soit plus haute que l'autre – voir l'illustration.

A. Pousser vers le bas
B. Soulever

1. Insérer l'étagère dans l'armoire de façon à ce que l'extrémité la plus haute se trouve directement au-dessus des encoches souhaitées et installer l'étagère en l'enfonçant derrière les encoches latérales. Soulever l'extrémité la plus basse de façon à ce qu'elle se trouve directement au-dessus des encoches souhaitées et appuyer sur l'étagère.

REMARQUE : Il peut être nécessaire d'écarter légèrement les pattes d'accrochage vers l'extérieur pour qu'elles s'engagent dans les encoches. Veiller à placer correctement les pattes des étagères derrière les encoches - voir l'illustration.

A B

A. Encoche d'accrochage
B. Patte d'accrochage de l'étagère

1. Répéter des étapes 2 et 3.

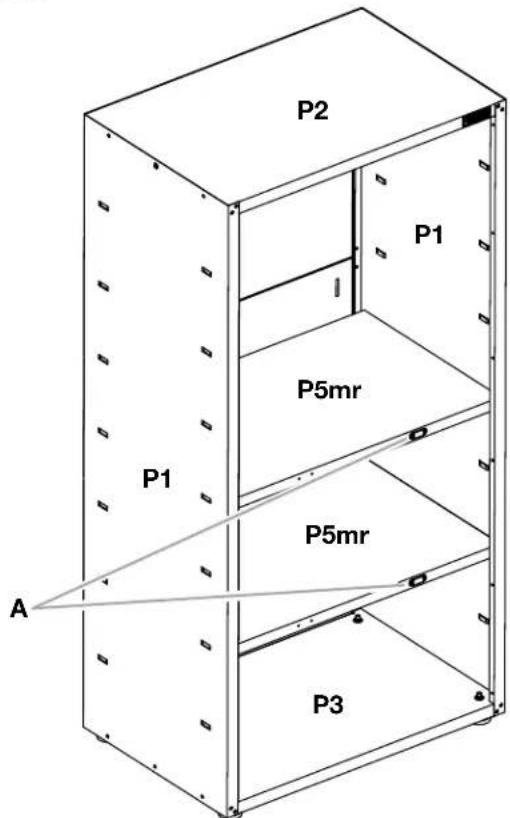

REMARQUE : Assurer que l'aimant dans la droite de chacun bord d'étagère long fait face à hors comme indiqué au dessous.

P2 P1 P5mr P1 P5mr A P3

A. Aimant face à hors comme indiqué au dessous

Réglage des étagères

1. Soulever l'étagère par dessous pour dégager les pattes d'accrochage des encoches.
2. Incliner l'étagère pour pouvoir la placer à sa nouvelle position dans l'armoire ou pour pouvoir l'extraire de l'armoire.

Installation des portes

F3c
F3C. Vis Phillips (12)

IMPORTANT:

■On doit installer la porte comportant le mécanisme de verrouillage (P7) sur le côté droit de l'armoire.
■Les charnières de porte sont conçues avec les trous allongés en haut et en bas de façon à ce que la porte soit suspendue à l'armoire pendant que l'on serre les vis.

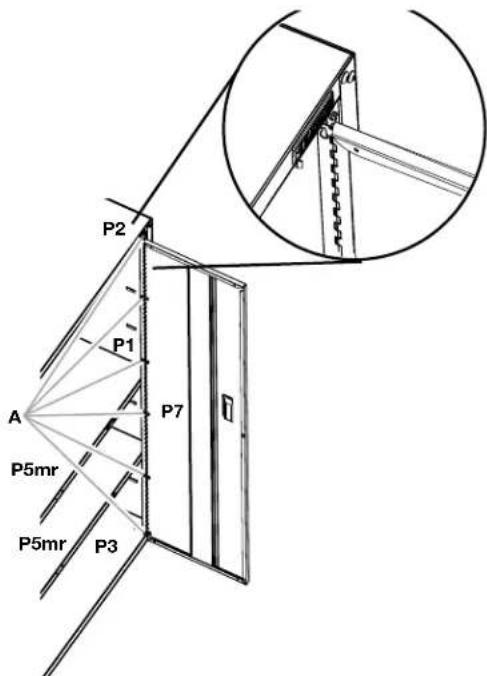

1. Engager les vis Phillips (F3c) dans les trous supérieurs et inférieurs de chaque côté de l'armoire.

2. Suspendre la porte de droite (P7) aux vis supérieures etinférieures puis serrer à la main.

3. Insérer les quatre vis du milieu dans la charnière de porte, dans l'armoire, puis serrer à la main.

P2 P1 A P5mr P5mr P3 P7

A. Vis Phillips

1. Répéter les étapes 2 et 3 pour installer la porte de gauche (P6).
2. Aligner les portes et serrer complètement les vis.

Fin de l'assemblage

1. Vérifier la présence d'une vis ou d'un boulon dans chaque trou du cadre de l'armoire.
2. Déplacer l'armoire jusqu'à son emplacement d'installation final.
3. Placer un niveau sur l'étagère interne; si nécessaire, ajuster la longueur de déploiement des pieds de réglage de l'aplomb pour établir l'aplomb de l'armoire. Tourner les pieds vers la gauche pour soulever ou vers la droite pour abaisser l'armoire.
4. Si les portes ne sont pas alignées, desserrer les vis fixant la charnière sur l'armoire.
5. Ajuster la position de la porte à la hauteur désirée et resserrer complètement les vis.

ACCESSOIRES

Pour commander des accessoires, composer le 1 866 342-4089 et demander le numéro de pièce indiqué ci-dessous ou contacter votre marchand autorisé Gladiator® GarageWorks. Au Canada, composer le 1 800 807-6777.

Ensemble de tringle de montage de l'armoire - Permet le montage sur des panneaux Gladiator® Garageworks GearWall® ou profilés GearTrack®.

Commander la pièce n° GABK362PSS

GARANTIE

Pour des informations concernant la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse

Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse
