GAWG28KDYG - Armoire Gladiator - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Armoire de rangement
Dimensions	Largeur : 28 pouces, Hauteur : 72 pouces, Profondeur : 18 pouces
Matériau	Acier durable
Capacité de charge	Jusqu'à 400 lb par étagère
Nombre d'étagères	4 étagères réglables
Système de verrouillage	Verrouillage à clé pour plus de sécurité
Utilisation recommandée	Idéale pour le garage, l'atelier ou le stockage industriel
Entretien	Essuyer avec un chiffon humide, éviter les produits abrasifs
Installation	Assemblage requis, instructions incluses
Garantie	1 an de garantie limitée

FOIRE AUX QUESTIONS - GAWG28KDYG Gladiator

Comment assembler l'armoire Gladiator GAWG28KDYG ?

Pour assembler l'armoire, suivez le manuel d'instructions fourni dans l'emballage. Assurez-vous d'avoir tous les outils nécessaires à portée de main et de suivre les étapes dans l'ordre.

Quelle est la capacité de poids maximale de l'armoire ?

L'armoire Gladiator GAWG28KDYG a une capacité de poids maximale de 272 kg par étagère.

Comment nettoyer l'armoire ?

Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer l'armoire. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

L'armoire est-elle résistante à la rouille ?

Oui, l'armoire est fabriquée avec un revêtement en poudre qui la protège contre la rouille et la corrosion.

Puis-je personnaliser l'intérieur de l'armoire ?

Oui, vous pouvez ajouter des étagères supplémentaires ou des accessoires compatibles pour personnaliser l'intérieur selon vos besoins.

Quelles sont les dimensions de l'armoire ?

L'armoire mesure 71,1 cm de large, 45,7 cm de profondeur et 182,9 cm de hauteur.

Où puis-je trouver des pièces de rechange pour l'armoire ?

Les pièces de rechange peuvent être commandées sur le site Web du fabricant ou par l'intermédiaire des revendeurs agréés.

L'armoire est-elle garantie ?

Oui, l'armoire est généralement couverte par une garantie limitée. Veuillez consulter le manuel d'utilisation pour plus de détails.

Comment puis-je fixer l'armoire au mur ?

L'armoire est équipée de trous de montage pour la fixation au mur. Utilisez les supports fournis et suivez les instructions du manuel.

Y a-t-il des instructions spécifiques pour l'entretien de l'armoire ?

Pour l'entretien, vérifiez régulièrement les vis et les boulons pour vous assurer qu'ils sont bien serrés et nettoyez la surface pour éviter l'accumulation de poussière.

MODE D'EMPLOI GAWG28KDYG Gladiator

Instructions d'assemblage

TABLE OF CONTENTS/ÍNDICE/TABLE DES MATIÈRES

CABINET/LOCKER SAFETY 2

PARTS 2

Spécifications d'utilisation de l'armoire .... 15

Déballage des composants de l'armoire .. 15

Assemblage de la caisse de l'armoire ..... 15

Fixation des panneaux arrière.... 15

Installation des étagères.... 16

Installation des portes 17

INSTRUCTIONS D'INSTALLATION...... 17

Installation de l'armoire sur des panneaux

GearWall® ou des profilés GearTrack® ..... 17

Aux É.-U. téléphoner au 1-866-342-4089

In Canada call: 1-800-807-6777

Au Canada téléphoner au 1-800-807-6777

www.GladiatorGW.com

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

⚠ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

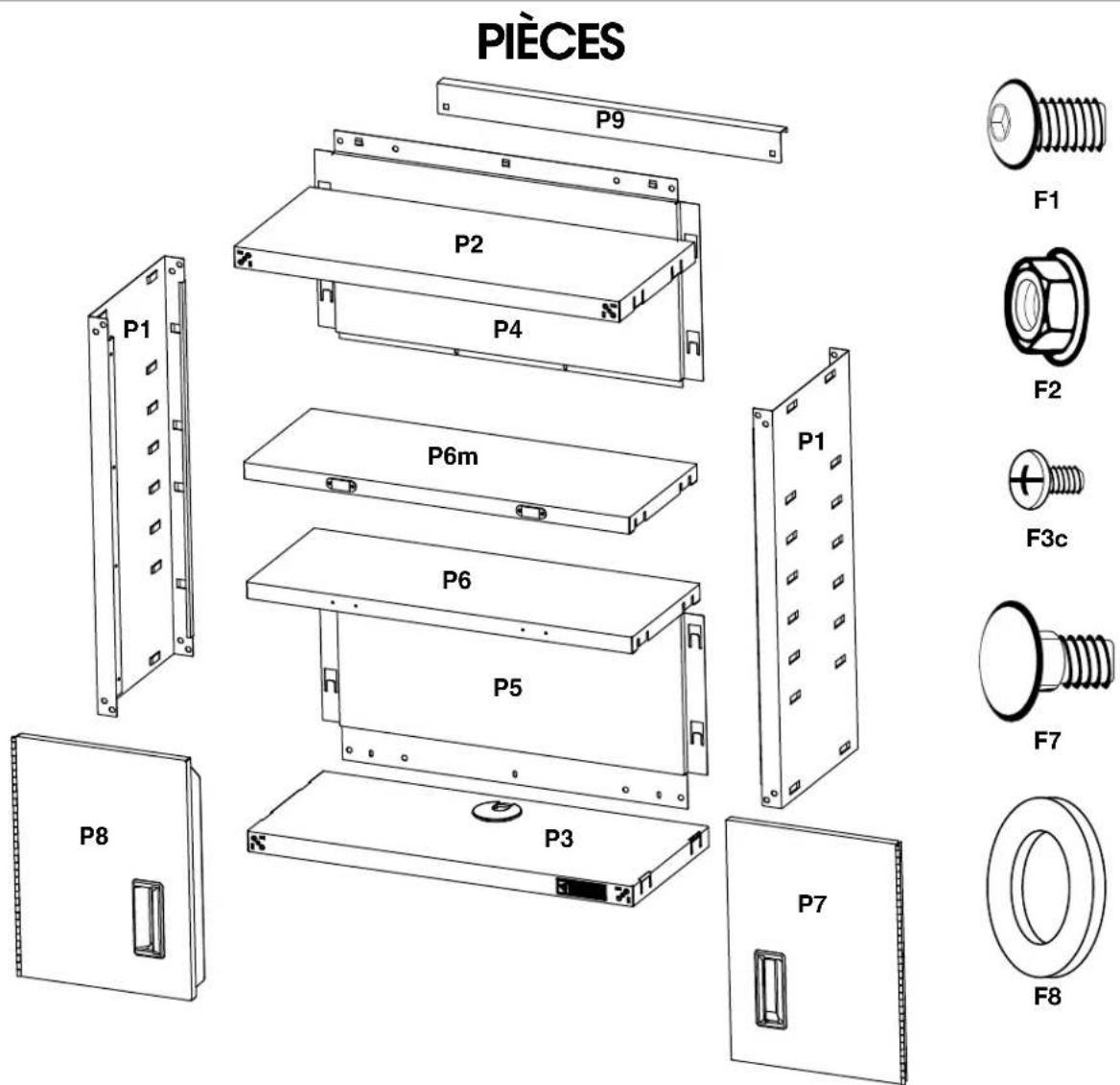

PIÈCES P9 P2 P4 P1 P6m P6 P5 P8 P3 P7 F1 F2 F3c F7 F8

Étagère P6 (offerte sur certains modèles)

INSTRUCTIONS D'ASSEMBLAGE

Spécifications d'utilisation de l'armoire

■Le produit est conçu pour l'utilisation dans un garage
■Charge maximale de 40 lb (18 kg) par étagère.
■Charge maximale de 150 lb (68 kg) pour l'armoire.

Déballage des composants de l'armoire

1. Retirer le contenu; vérifier la présence de tous les composants. Le contenu inclut une clé de tête hexagonale, ainsi que toutes les pièces et attaches illustrées dans "Pièces".
2. Jeter et recycler tous les matériaux d'emballage.

Assemblage de la caisse de l'armoire

F1
F1. Vis à tête hexagonale de 516 (16)

Rassembler les outils nécessaires avant de commencer l'installation.

Outils nécessaires

Clé de 1/2"

■ Tournevis Phillips

Outils fournis

■Clé de tête hexagonale

IMPORTANT :

■La participation de deux personnes peut être nécessaire pour finir le montage.
Le dessus de l'armoire (P2) est volontairement conçu de manière à ce que, lorsqu'il est en position correcte, les onglets ne conviennent qu'aux pattes latérales. Si les onglets du dessus de l'armoire ne correspondent pas aux pattes sur le panneau latéral (P1), tourner le dessus de l'armoire dans l'autre sens.

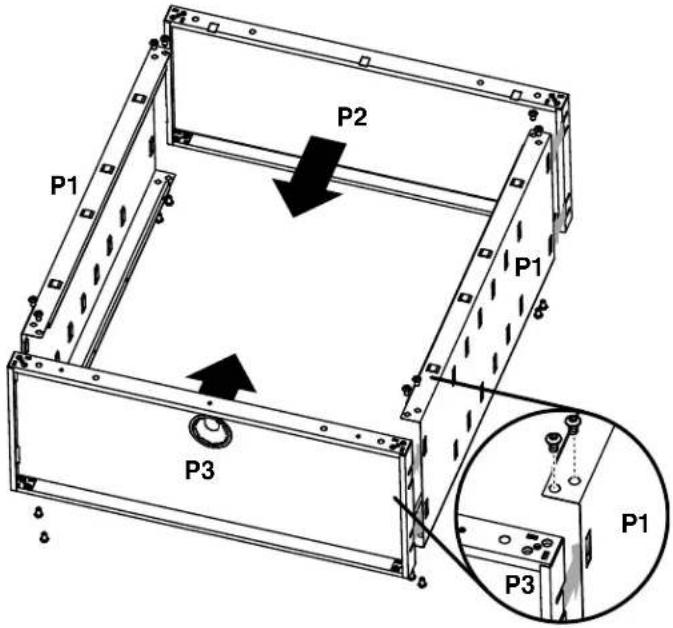

1. Placer un panneau latéral (P1) sur une surface ferme plane de façon à ce que la rive comportant des pattes soit orientée vers le haut.
2. Aligner les onglets dans le dessus de l'armoire (P2) avec les pattes dans le côté de l'armoire. (P1). Insérer le dessus de l'armoire entre les rives du panneau latéral.

REMARQUE : S'assurer que chaque onglet est complètement inséré derrière la patte.

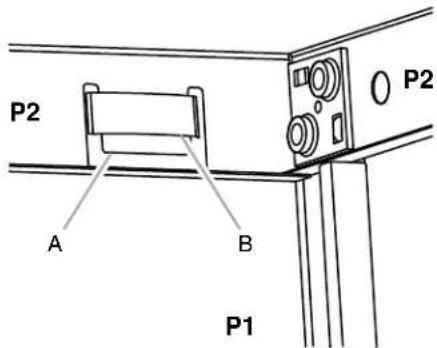

P2 A B P1 P2

A. Onglet
B. Patte

1. Aligner les 2 trous à chaque angle. À l'aide de vis à tête hexagonale (F1), fixer le panneau latéral (P1) au sommet de l'armoire (P2) tel qu'illustré. Ne pas serrer complètement.
2. Répéter les étapes 2 et 3 pour l'autre côté de l'armoire (P1).
3. Avec le côté lisse orienté vers l'intérieur de l'armoire, aligner les 4 onglets au fond de l'armoire (P3) avec les pattes dans les côtés de l'armoire (P1). Faire glisser le bas de l'armoire entre les rives des panneaux latéraux.

REMARQUE : S'assurer que chaque onglet est complètement inséré derrière la patte.

1. Aligner les 2 trous à chaque angle. À l'aide de vis à tête hexagonale (F1), fixer les panneaux latéraux (P1) au fond de l'armoire (P3) tel qu'illustré. Ne pas serrer complètement.

P1 P2 P1 P3 P1 P3

Fixation des panneaux arrière

F3c
F3c. Vis Phillips (5)

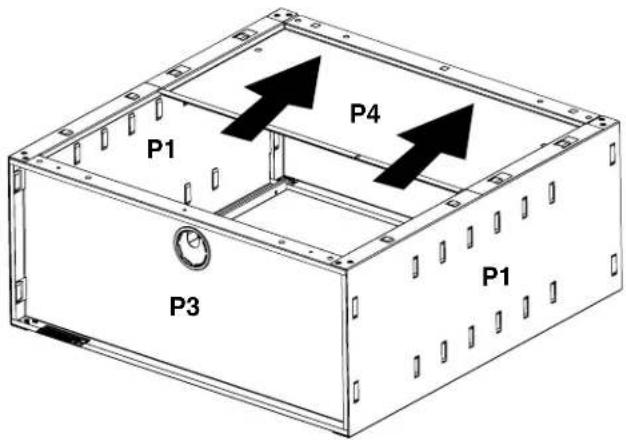

1. Aligner les 7 onglets dans le panneau supérieur arrière (P4) avec les pattes dans le sommet de l'armoire (P2) et les côtés (P1) de l'armoire.
2. Faire glisser le panneau supérieur arrière (P4) vers le sommet de l'armoire (P2) jusqu'à ce que le panneau supérieur arrière soit fermement fixé en place.

REMARQUE : S'assurer que chaque onglet est complètement inséré derrière la patte, tel qu'indiqué.

P1 P3 P4 P1

1. Aligner les 4 onglets latéraux sur le panneau inférieur arrière (P5) avec les pattes dans les côtés de l'armoire (P1).
2. Faire glisser le panneau inférieur arrière (P5) vers le haut jusqu'à ce que le sommet du panneau inférieur arrière se trouve sous le panneau supérieur arrière (P4).

REMARQUE : Le panneau supérieur arrière sera légèrement en chevauchement sur le panneau inférieur arrière.

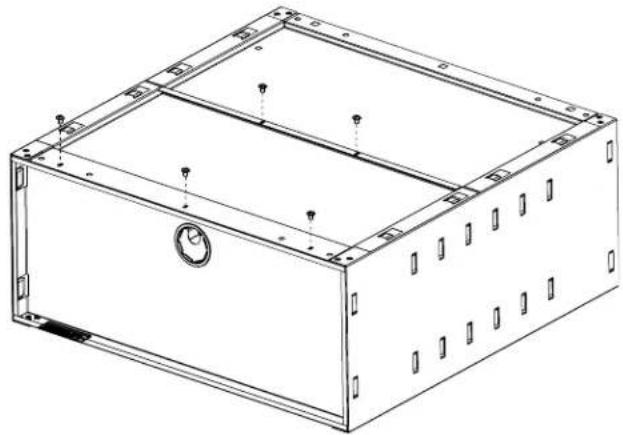

1. À l'aide de vis Phillips (F3c), fixer le panneau supérieur arrière (P4) au panneau inférieur arrière (P5) et le panneau inférieur arrière au fond de l'armoire (P3).

1. Serrer complètement toutes les vis du panneau arrière.
2. En commençant par l'avant de l'armoire et à l'aide d'une clé Allen (fournie), serrer complètement toutes les vis.

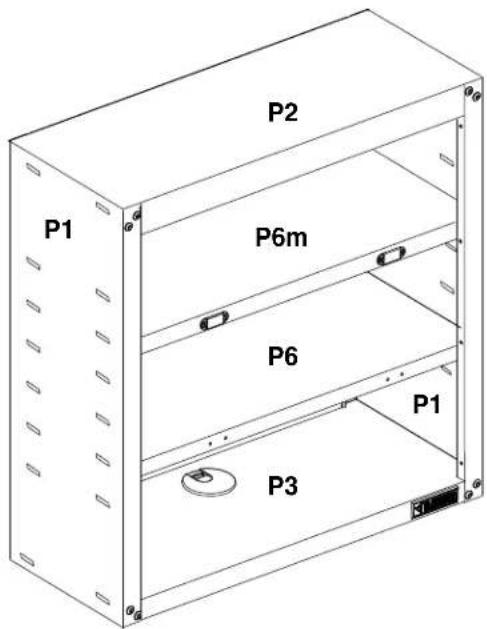

Installation des étagères

REMARQUE : Certains modèle ne sont pas munis de l'étagère P6. Vérifier les hauteurs de vos étagères et installer une ou deux étagères (P6 et P6m – selon les modèles) en commençant par le bas. Les étagères sont soutenues par les pattes en métal sur les rives du cabinet.

1. Déterminer la position des 2 étagères (P6-1 étagère sans aimants (sur certains modèles), P6m-1 étagère avec aimants).

2. Placer l'étagère dans l'armoire de façon à ce que la longue rive qui comporte les trous (P6) ou la longue rive qui comporte les aimants (P6m) soit orientée vers l'avant de l'armoire.

3. Incliner l'étagère de façon à ce qu'une extrémité soit plus haute que l'autre, tel qu'illustré.

REMARQUE : L'extrémité la plus haute de l'étagère doit se trouver directement au-dessus de la patte de l'armoire, à la hauteur souhaitée.

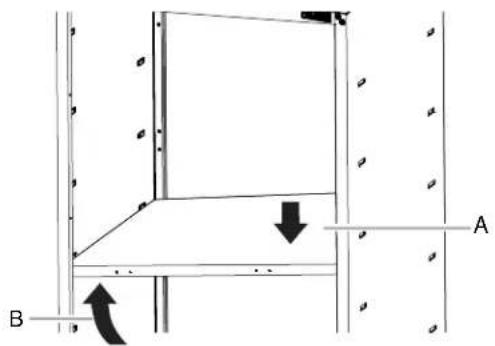

1. Appuyer sur la rive de l'étagère de façon à ce que les onglets de l'étagère s'engagent dans les pattes de l'armoire.
2. Soulever l'extrémité inférieure de l'étagère de façon à ce qu'elle se trouve au-dessus de la patte de l'armoire que l'on souhaite utiliser et appuyer sur l'étagère pour la mettre en place.

REMARQUE : S'assurer que les onglets des étagères sont en place derrière toutes les pattes de l'armoire, tel qu'illustré.

1. Répéter les étapes 2 à 5 pour l'installation de l'autre étagère si nécessaire.

A B

A. Patte de l'armoire
B. Onglet d'étagère

P1 P2 P6m P6 P1 P3

Étagère P6 (offerte sur certains modèles)

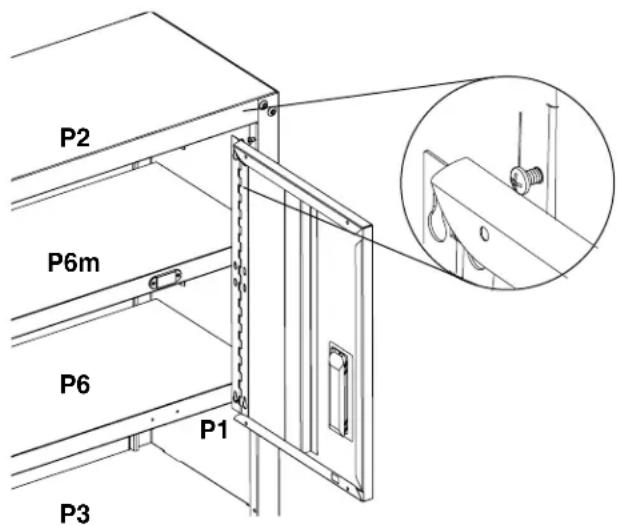

Installation des portes

F3c

F3c. Vis Phillips (6)

Le charnières de porte sont conçues avec des trous allongés en haut et en bas de façon à ce que la porte soit suspendue à l'armoire pendant que l'on serre les vis.

1. Engager les vis Phillips (F3c) dans les trous supérieurs et inférieurs de chaque côté de l'armoire.
2. Suspendre la porte de droite (P7) aux vis supérieures et inférieures puis serrer à la main.
3. Insérer le vis du milieu dans la charnière de porte, dans l'armoire, puis serrer à la main.

P2 P6m P6 P1 P3

Étagère P6 (offerte sur certains modèles)

1. Répéter les étapes 2 et 3 pour installer la porte de gauche (P8).
2. Aligner les portes et serrer complètement les vis.

INSTRUCTIONS D'INSTALLATION

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

IMPORTANT : Cette armoire peut être installée sur les panneaux Gladiator® GearWall®, les profilés GearTrack® ou sur un mur standard. Suivre les instructions correspondant à votre installation.

Installation de l'armoire sur des panneaux GearWall® ou des profilés GearTrack®

IMPORTANT :

■ Vérifier que lors de l'installation des panneaux GearWall® ou des profilés GearTracK®, une vis de montage a été placée dans chaque rainure au niveau de chaque poteau du colombage, à intervalle horizontal maximum de 24" (60,96 cm) entre les vis.
■Si on installe l'armoire sur un profilé GearTrack ^® , un second profilé devrait être installé à 18" (46 cm) au-dessous de la partie inférieure du profilé porteur. L'armoire suspendue sera alors d'aplomb.

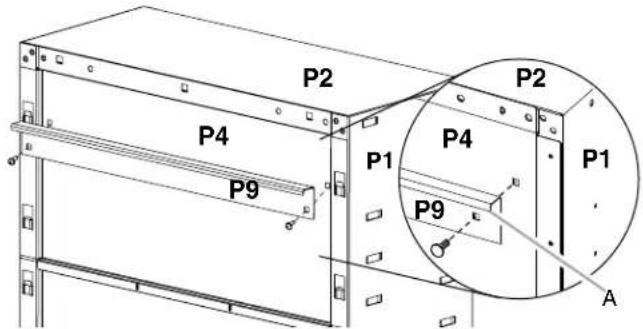

Installation de la tringle d'accrochage

F7 F8 F2
F7. Vis à collet carré (2) F8. Rondelle (2)
F2. Écrou à embase ^5/16 (2)

1. Alors que la tringle d'accrochage (P9) est orientée vers le bas, aligner les deux trous de la tringle avec les deux trous du panneau arrière supérieur (P4).
2. En partant de l'arrière, insérer deux vis à collet carré (F7) à travers la tringle et le haut du panneau arrière (P4).

3. Depuis l'intérieur de l'armoire, fixer chaque vis à collet carré avec une rondelle (F8) et un écrou à embase (F2). Bien serrer chaque vis.

4. Fermer les portes de l'armoire.

P2 P4 P9 P1 P4 P9 P2 P1 A

A. Rive de la tringle orientée vers le bas

Montage sur des panneaux GearWall® ou profilés GearTrack®

1. Choisir l'emplacement d'installation de l'armoire sur les panneaux GearWall® ou les profilés GearTrack®.
2. À deux personnes ou plus, engager la tringle d'accrochage dans la rainure du mur : soulever l'armoire, la pousser vers le mur et abaisser la rive de la tringle dans la rainure.
3. Inspecter l'armoire par les côtés - vérifier que la tringle d'accrochage mural est parfaitement engagée dans la rainure - voir l'illustration.

A B

A. Rive de la tringle B. Rainure

C. Tringle d'accrochage parfaitement engagée

Outils et pièces nécessaires

Clé

■ Vis d'ancrage de 516 " x 112 " (4)
■ Rondelles plates de 516 " (4)

IMPORTANT : L'espacement des trous ronds dans les panneaux arrière, supérieur et inférieur de l'armoire permet le montage de l'armoire sur les poteaux du colombage mural du garage.

1. Identifier la position des poteaux de colombage de bois du mur du garage. Aligner deux trous du sommet et deux trous du bas avec chaque poteau du colombage; marquer la position des trous.
2. Tandis que deux personnes ou plus maintiennent l'armoire en appui contre le mur, placer les vis d'ancrage de 516 "x 112 " avec une rondelle plate de 516 " pour fixer l'armoire sur le mur (les vis et rondelles ne sont pas fournies).
3. Avec une clé, serrer complètement les vis.

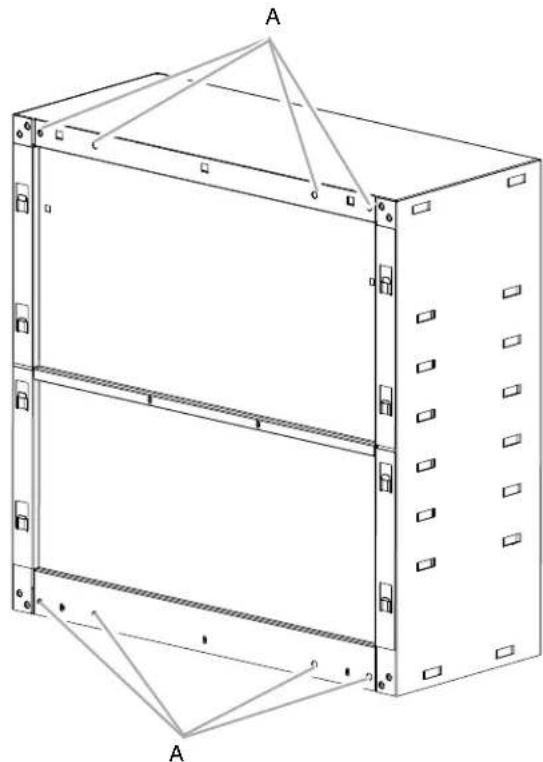

A. Trous pour montage mural standard

GARANTIE LIMITÉE DE 10 ANS DES APPAREILS GLADIATOR® GARAGEWORKS

Pendant dix ans à compter de la date d'achat d'origine, lorsque ce produit a été installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec celui-ci, Gladiator® GarageWorks, marque de Whirlpool Corporation ou de Whirlpool Canada LP (ci-après désignée "Gladiator"), choisira à son entière discrétion de remplacer le produit défectueux ou de fournir les pièces de rechange spécifiées par l'usine avec des pièces identiques ou similaires pour corriger les vices de matériaux ou de fabrication déjà présents lorsque ce produit a été acheté. S'il est remplacé, l'appareil sera couvert pour la période restant à courir de la garantie limitée de dix ans du produit d'origine.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LE REMPLACEMENT DU PRODUIT OU D'UNE PIÈCE TEL QUE PRÉVU PAR LA PRÉSENTE, ET CE À NOTRE DISCRÉTION. La seule façon de demander un dépannage sous garantie est de contacter le Centre pour l'expérience de la clientèle Gladiator. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le produit est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d'achat initial par le consommateur. La couverture de garantie n'est pas cessible et une preuve de la date d'achat initial est exigée pour obtenir des pièces de rechange ou un produit de remplacement dans le cadre de la présente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les appels de service pour rectifier l'installation de tout produit Gladiator® ou pour expliquer comment l'utiliser ou l'installer.
2. Les dommages causés par une manipulation ou une expédition des produits incorrecte, ou les produits endommagés par accident, mésusage, abus, incendie, inondation, installation incorrecte, actes de Dieu, négligence, corrosion, modification ou mauvaise manipulation.
3. Les frais d'expédition ou de transport pour livrer des produits de rechange ou retourner des produits défectueux.
4. Les pièces de rechange ou produit spécifiés par l'usine lorsque le produit est utilisé autrement que dans une utilisation normale, unifamiliale, comme dans un environnement commercial, ou manipulé d'une façon non conforme aux instructions d'installation fournies avec le produit.
5. Les défauts d'apparence - éraflures, traces de choc ou fissures - n'affectant pas la fonctionnalité ou la résistance structurale du produit.
6. Les pièces de rechange ou un produit de remplacement pour les produits Gladiator® utilisés ou installés en dehors des États-Unis ou du Canada.
7. Les frais de voyage ou de transport pour les clients qui habitent dans des régions éloignées.
8. Tous les frais de main-d'œuvre encourus au cours de la période de garantie limitée.
9. Les dommages causés par un chargement incorrect au-delà de la capacité de poids maximum spécifiée dans les instructions d'assemblage fournies avec le produit, y compris la surcharge de crochets, paniers, étagères, armoires et autres accessoires Gladiator® utilisés avec le produit.
10. Les dommages au produit causés par une exposition prolongée au rayonnement solaire, provoquant gauchissement, dégradation des couleurs, décoloration, fissure ou écaillage, ou les dommages au produit causés par une interaction chimique provoquant la corrosion de la peinture ou du métal.
11. Les clés ou mécanisme de verrouillage de rechange.
12. La perte du contenu du produit due à vol, incendie, inondation, accident ou actes de Dieu.
    Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE PAR LA PRÉSENTE. GLADIATOR GARAGEWORKS N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l'autre.

Cette garantie ne s'applique pas à l'extérieur des 50 États des États-Unis et du Canada. Contacter votre marchand Gladiator® GarageWorks autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, appelez le Centre pour l'eXpérience de la clientèle de Gladiator® GarageWorks au 1-866-342-4089 (sans frais), de n'importe où aux É.-U. Au Canada, contactez votre compagnie de service désignée par Whirlpool Canada LP ou composez le 1-800-807-6777.

Aux États-Unis, Gladiator® GarageWorks correspond à Whirlpool Corporation, Benton Harbor, Michigan 49022. Au Canada, Gladiator® GarageWorks correspond à Whirlpool Canada LP, Mississauga, ON L5N 3A7. 8/13

Conservez ensemble ce manuel et votre reçu de vente pour référence ultérieure. Pour un entretien ou une réparation sous garantie, vous devez présenter un document attestant de la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre produit Gladiator® pour mieux vous aider à obtenir assistance ou réparation en cas de besoin. Il faut connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située à l'arrière du produit.

Nom du revendeur ____

Adresse

Numéro de téléphone

Numéro de modèle

Numéro de série

Date d'achat
