MANUAL DE USUARIO GAJG36GRDG Gladiator

ARMARIO GIGANTE DE ALTA CALIDAD

Instrucciones de ensamblaje

TABLE OF CONTENTS/TABLE DES MATIÉRES/ÍNDICE

CABINET/LOCKER SAFETY ......2

PARTS....3

Requisitos de uso del armario .....16

Desempaque las piezas del armario ....16

Ensamble el armario .....16

Fije los paneles posteriores .....16

Instalación de las patas

niveladoras....17

Instalación de los estantes .....17

Instalación de las puertas....18

Complete el ensamblaje .....18

ACCESORIOS ....18

GARANTÍA....19

CABINET/LOCKER SAFETY

SEGURIDAD DEL ARMARIO

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

PIEZAS

P2 P6 P1 P8 AAA BBB CCC P5mr DDD P5mr EEE P1 P7 P3 P4

INSTRUCCIONES DE ENSAMBLAJE

Requisitos de uso del armario

■Diseñado para usarse en un garage.
■El límite de peso máximo es de 50 lbs (22,7 kg) para cada estante.
■El límite de peso máximo es de 300 lbs (136 kg) para el armario.

Desempaque las piezas del armario

1. Quite y verifique el contenido. Se incluye una llave hexagonal, una llave y las piezas y sujetadores que se muestran en "Piezas".
2. Deshágase de todos los materiales de embalaje o recíclelos.

Ensamble el armario

F1

F2

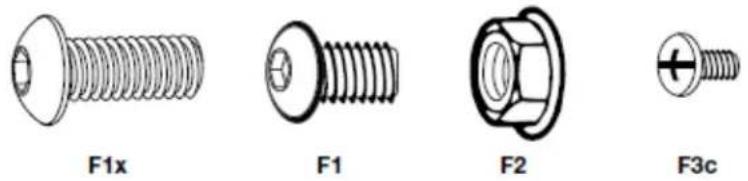

F1. 5/16" Perno hexagonal de (28)

F2. 5/16" Tuerca de reborde de (12)

Reúna las herramientas necesarias antes de comenzar la instalación.

Herramientas necesarias

■ Llave de tuercas de 1/2"

Nivel

■Destornillador Phillips

Herramientas suministradas

■ Llave hexagonal

■ Llave

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover, ensamblar o instalar el armario.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

IMPORTANTE:

■Tal vez se necesiten dos personas para completar el ensamble.
■A medida que ensambla el armario, asegúrese de que los bordes con orificios estén mirando hacia arriba.
■Si usted está ensamblando el armario sobre el piso, ajuste los ocho pernos frontales de la esquina, dos en cada esquina, después de poner el armario en posición vertical.

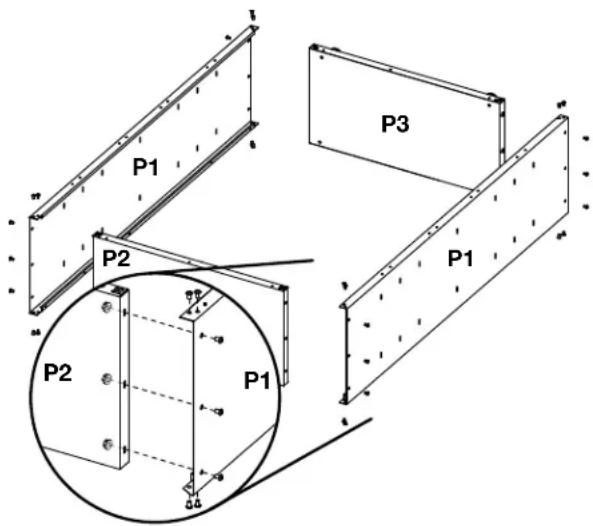

1. Coloque el panel lateral (P1) sobre una superficie plana y firme de manera que el extremo con orificios quede mirando hacia arriba, como se muestra.

2. Inserte la parte superior del armario (P2) entre los extremos del panel lateral (P1).
   NOTA: Asegúrese de que los bordes con orificios estén mirando hacia arriba.

3. Alinee los orificios y sujete la parte superior (P2) al panel lateral (P1) usando pernos hexagonal (F1) y tres tuercas de reborde de 5/16" (F2), como se muestra. No los apriete completamente.
4. Coloque el otro panel lateral (P1) de manera que la parte superior (P2) quede entre los extremos del panel lateral (P1).
5. Alinee los orificios y sujete la parte superior (P2) a la parte lateral (P1) usando pernos hexagonal (F1) y tres tuercas de reborde de 5/16" (F2), como se muestra. No los apriete completamente.
6. Inserte la parte inferior del armario (P3) entre los extremos del panel lateral (P1).

NOTA: Asegúrese de que los bordes con orificios estén mirando hacia arriba.

1. Alinee los orificios y fije la parte inferior (P3) a los lados (P1) usando pernos hexagonal (F1) y tuercas de reborde (F2). No los apriete completamente.

P1 P2 P3 P1 P2 P1

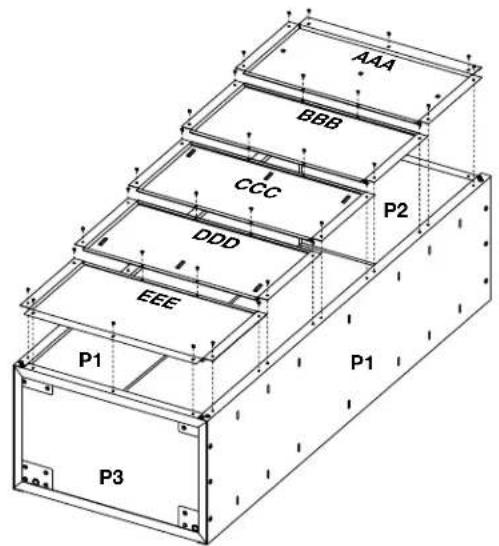

Fije los paneles posteriores

F3c
F3c. Tornillo Phillips (34)

IMPORTANTE:

■Fije los paneles posteriores, comenzando por la parte superior del armario, con el panel posterior (AAA) y trabajando hacia abajo, hacia el fondo del armario. Cada panel sobrepasará al panel posterior que esté abajo.
■No apriete los tornillos por completo hasta que todos los paneles posteriores estén en su lugar.

1. Alinee el panel posterior (AAA) con los orificios en la parte superior del armario. Fije el panel posterior (AAA) a la parte superior y los lados del armario usando tornillos Phillips (F3c).

2. Deslice la parte superior del panel posterior (BBB) debajo de la parte inferior del panel posterior (AAA). Fije el panel posterior (BBB) a los lados del armario, usando tornillos Phillips.

3. Repita el paso 2 para los paneles posteriores restantes, terminando con el panel posterior (EEE).

4. Fije cada panel posterior al panel que está debajo usando tornillos Phillips. NOTA: Fije el panel (EEE) al fondo del armario (P3) usando tornillos Phillips.
5. Apriete por completo todos los tornillos del panel posterior, comenzando por los lados y siguiendo por la parte superior, del medio e inferior.
6. Apriete por completo los pernos y tuercas del armario con la llave hexagonal (provista).

AAA BBB CCC P2 DDD EEE P1 P1 P3

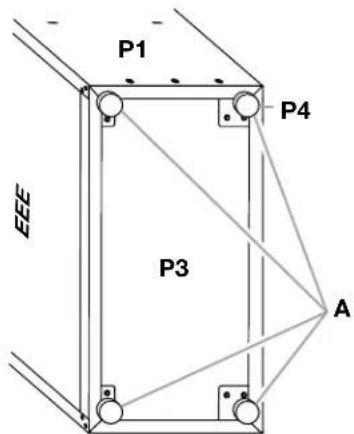

Instalación de las patas niveladoras (opcional)

IMPORTANTE: Si usted va a instalar el armario sobre los paneles GearWall® o los canales GearTrack® de Gladiator, no necesita instalar las patas niveladoras.

1. Coloque el armario de costado.
2. Atornille una pata niveladora (P4) en cada una de las cuatro tuercas con remache que están ubicadas en las esquinas del armario, como se muestra.

P1 P4 EEE P3 A

A. Patas niveladoras

1. Coloque el armario en posición vertical.
2. Si aún no lo ha hecho, asegure los dos pernos que están en la esquina frontal del marco del armario. Apriete por completo todos los pernos y las tuercas del armario.

Instalación de los estantes-

IMPORTANTE:

■Los estantes se apoyan sobre las ranuras de metal que están en los lados del armario.
■Asegúrese de que el imán en el derecho de cada orilla larga de estante está frente a fuera como mostrado abajo.

1. Coloque un estante (P5mr) de manera que las dos lengüetas en los extremos estén alineadas con el par de ranuras que están en el medio de los lados del armario.

P2 P1 P5mr P1 P3

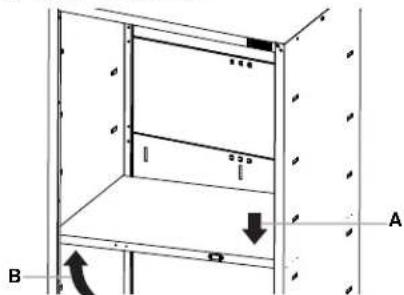

1. Incline el estante de manera que quede un extremo más alto que el otro, como se muestra.

A. Empuje hacia abajo B. Soulever

1. Inserte el estante en el armario de manera que el extremo más alto esté directamente encima de las ranuras deseadas y empújelo hacia abajo para encajarlo en su lugar detrás de las ranuras laterales. Levante el extremo inferior de modo que quede directamente por encima de las ranuras deseadas, y empuje el estante hacia abajo.

NOTÁ: Tal vez necesite doblar ligeramente las lengüetas del estante hacia afuera, para que enganchen en las ranuras. Asegúrese de que las lengüetas del estante estén colocadas detrás de las ranuras, como se muestra.

A. Ranura del armario B. Lengüeta del estante

1. Repita pasos 2 y 3.

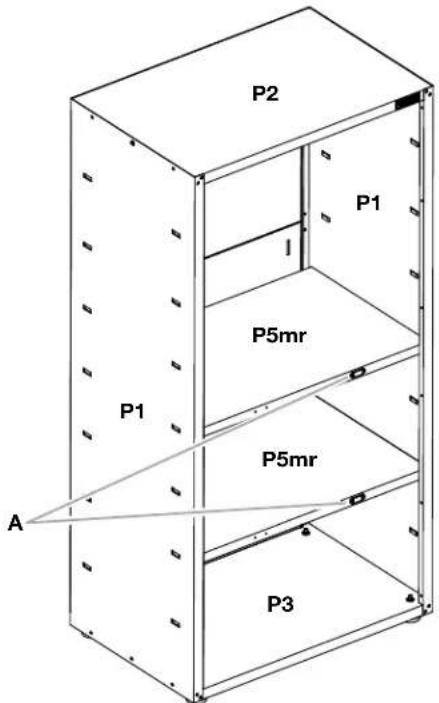

NOTA: Asegúrese de que el imán en el derecho de cada orilla larga de estante está frente a fuera como mostrado abajo.

P2 P1 P5mr P1 P5mr A P3

A. Imán está frente a fuera como mostrado abajo

Ajuste los estantes

1. Levante la parte de abajo del estante hasta que las lengüetas del mismo se liberen de las ranuras del armario.
2. Incline el estante hacia arriba para cambiarlo de posición dentro del armario o para quitarlo del mismo.

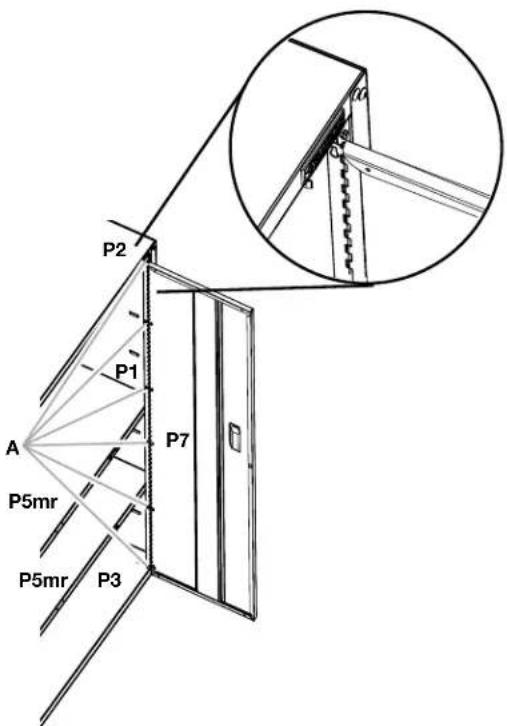

Instalación de las puertas

F3c
F3c. Tornillo Phillips (12)

IMPORTANTE:

■La puerta que tiene el ensamblaje de traba (P7) deberá instalarse en el lado derecho del armario.
■Las bisagras de la puerta se han diseñado con bocallaves en la parte superior e inferior, de modo que la puerta cuelge en el armario mientras usted coloca los tornillos.

1. Empiece colocando tornillos Phillips (F3c) en los orificios en la parte superior e inferior, en cada lado del armario.

2. Cuelgue la puerta del lado derecho (P7) de los tornillos superiores e inferiores y apriételos a mano.

3. Inserte los cuatro tornillos del medio en el armario, a través de la bisagra de la puerta, y apriételos a mano.

P2 P1 A P5mr P7 P3 P5mr a b

A. Tornillo Phillips (12)

1. Repita los pasos 2 y 3 para fijar la puerta izquierda (P6).
2. Alinee las puertas y apriete los tornillos por completo.

Complete el ensamblaje

1. Asegúrese de que haya un perno o un tornillo en cada orificio del marco del armario.
2. Mueva el armario a su ubicación final.
3. Coloque un nivel en un estante interior y, si es necesario, nivele el armario ajustando la altura de las patas niveladoras. Gire hacia la izquierda para levantar la pata niveladora o hacia la derecha para bajarla.
4. Si las puertas no están alineadas, afloje todos los tornillos que sujetan la bisagra de la puerta al armario.
5. Ajuste la puerta a la altura deseada y apriete completamente los tornillos.

ACCESORIOS

Para pedir accesorios, llame al 1-866-342-4089 y solicite el número de pieza del accesorio que se detalla a continuación o póngase en contacto con su distribuidor autorizado de Gladiator® GarageWorks. En Canadá, llame al 1-800-807-6777.

Juego de soporte de montaje - Permite montar el armario en los paneles GearWall® o los canales GearTrack® de Gladiator® Garageworks.

Pida la pieza número GABK362PSS

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en
