Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :9 DIMENSIONS Légende Dimensions A 24po (61cm) B 36po (91,4cm) C 84po (213,4cm)

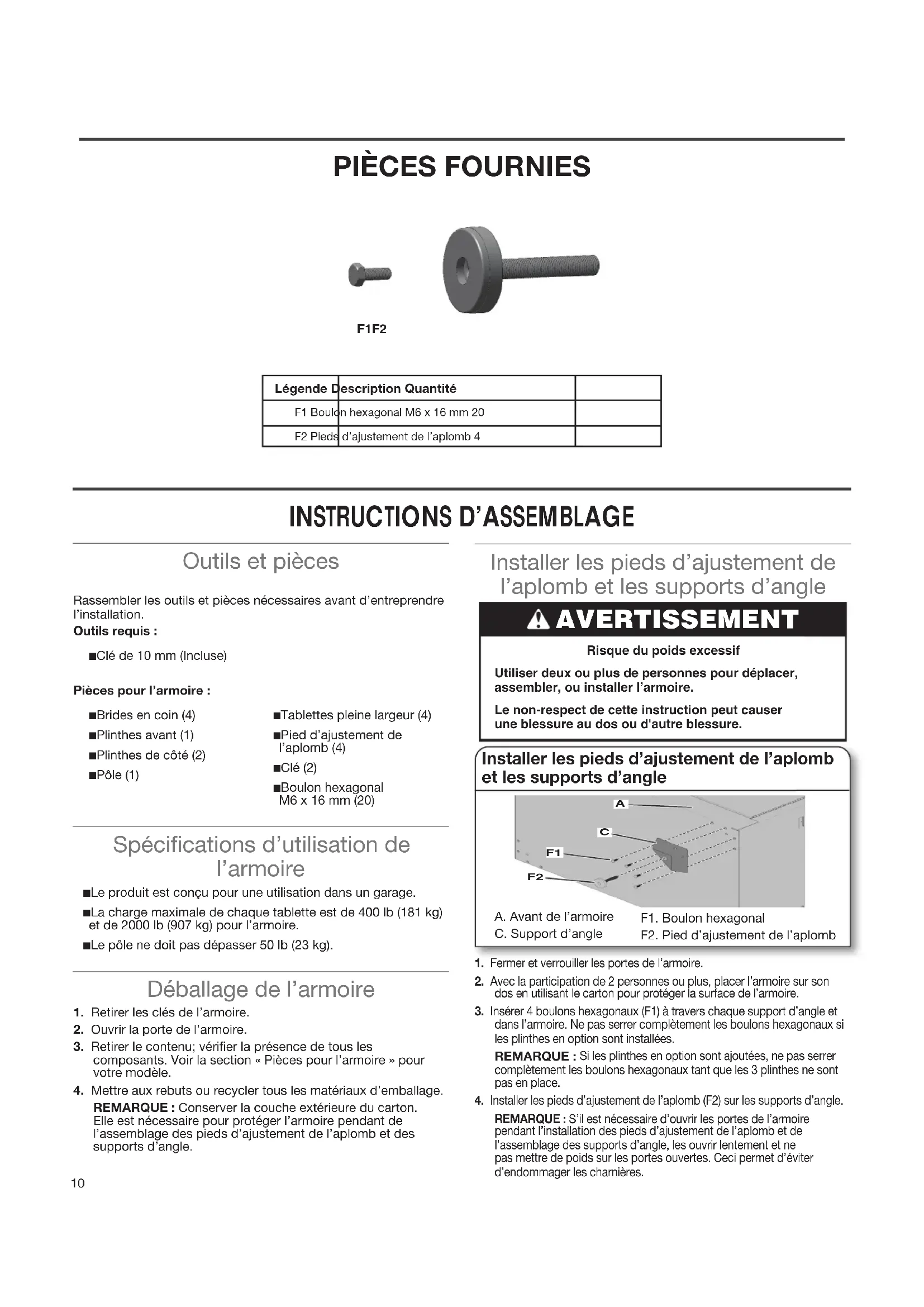

Légende Description Quantité F1 Boulon hexagonal M6 x 16 mm 20F2 Pieds d’ajustement de l’aplomb 4

INSTRUCTIONS D’ASSEMBLAGE

Installer les pieds d’ajustement de l’aplomb et les supports d’angle Outils et pièces Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Outils requis: ■ Clé de 10mm (Incluse) Pièces pour l’armoire: ■ Brides en coin (4) ■ Plinthes avant (1) ■ Plinthes de côté (2) ■ Pôle (1) ■ Tablettes pleine largeur (4) ■ Pied d’ajustement de l’aplomb (4) ■ Clé (2) ■ Boulon hexagonal M6x16mm (20) Installer les pieds d’ajustement de l’aplomb et les supports d’angle 1 Fermer et verrouiller les portes de l’armoire. 2 Avec la participation de 2 personnes ou plus, placer l’armoire sur son dos en utilisant le carton pour protéger la surface de l’armoire. 3 Insérer 4 boulons hexagonaux (F1) à travers chaque support d’angle et dans l’armoire. Ne pas serrer complètement les boulons hexagonaux si les plinthes en option sont installées. REMARQUE: Si les plinthes en option sont ajoutées, ne pas serrer complètement les boulons hexagonaux tant que les 3 plinthes ne sont pas en place. 4 Installer les pieds d’ajustement de l’aplomb (F2) sur les supports d’angle. REMARQUE: S’il est nécessaire d’ouvrir les portes de l’armoire pendant l’installation des pieds d’ajustement de l’aplomb et de l’assemblage des supports d’angle, les ouvrir lentement et ne pas mettre de poids sur les portes ouvertes. Ceci permet d’éviter d’endommager les charnières. Spécications d’utilisation de l’armoire ■ Le produit est conçu pour une utilisation dans un garage. ■ La charge maximale de chaque tablette est de 400lb (181kg) et de 2000lb (907kg) pour l’armoire. ■ Le pôle ne doit pas dépasser 50lb (23kg). F1 F2

A. Avant de l’armoire C. Support d’angle F1. Boulon hexagonal F2. Pied d’ajustement de l’aplomb Déballage de l’armoire 1 Retirer les clés de l’armoire. 2 Ouvrir la porte de l’armoire. 3 Retirer le contenu; vérier la présence de tous les composants. Voir la section «Pièces pour l’armoire» pour votre modèle. 4 Mettre aux rebuts ou recycler tous les matériaux d’emballage. REMARQUE: Conserver la couche extérieure du carton. Elle est nécessaire pour protéger l’armoire pendant de l’assemblage des pieds d’ajustement de l’aplomb et des supports d’angle. AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l’armoire. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.11

Installation des plinthes 1 Placer les plinthes avant et latérales sur les supports d’angle et aligner les trous d’extrémité des plinthes sur les trous des supports d’angle. 2 Insérer les quatre boulons hexagonaux (F1) dans les trous d’extrémité de la plinthe et dans les supports d’angle. REMARQUE: Les plinthes latérales seront placées au-dessus des brides de la plinthe avant. 3 Serrer complètement tous les boulons hexagonaux du support d’angle. 4 Remettre l’armoire en position debout. Déverrouiller la porte. Installation des plinthes (en option) Installation du pôle L’armoire est munie de rails de penderie déjà installés sur les panneaux latéraux, qui conviennent à un pôle. 1 Déverrouiller et ouvrir les portes de l’armoire. 2 Placer le pôle dans les ouvertures du rail de penderie et la faire glisser vers le bas pour la mettre en place. Installation du pôle Retrait/Repositionnement/Ajustement des tablettes 1 Retirer les xations de tablettes de leur position d’expédition sur les côtés de l’armoire. En travaillant depuis l’intérieur de l’armoire et en utilisant un outil émoussé, retirer les xations de tablettes en plastique blanc. 2 Jeter les xations. 3 Soulever le dessous de la tablette jusqu’à ce que ses languettes soient dégagées des fentes de l’armoire. 4 Incliner la tablette vers le haut pour la repositionner dans l’armoire ou pour la retirer de l’armoire. REMARQUE: Planier la hauteur des tablettes et les installer en commençant par le bas. Les tablettes sont soutenues par les languettes métalliques situées sur les parois latérales de l’armoire. 5 Déterminer l’emplacement des tablettes. 6 Incliner la tablette de manière à ce qu’une extrémité soit plus haute que l’autre. 7 Insérer la tablette dans l’armoire de manière à ce que l’extrémité supérieure se trouve directement au-dessus des fentes souhaitées et pousser la tablette en place derrière les fentes latérales. 8 Soulever l’extrémité inférieure de manière à ce qu’elle se trouve directement au-dessus des fentes souhaitées et pousser la tablette vers le bas. REMARQUE: Une tablette doit être placée en position centrale pour que la serrure de l’armoire fonctionne correctement. S’assurer que les languettes de la tablette sont en place derrière toutes les fentes, comme indiqué. 9 Répéter ce processus pour les autres tablettes. Ajustement des tablettes

A. Fente B. Languette de la tablette A. Avant de l’armoire C. Plinthe latérale B. Plinthe avant F1. Boulon hexagonal

A. Pôle REMARQUE: L’installation des plinthes est facultative sur l'armoire haute de 84 po. L'armoire illustrée sans plinthes L'armoire illustrée avec plinthes12

400 lbs 181 kg 400 lbs 181 kg 400 lbs 181 kg 400 lbs 181 kg 50 lbs 23 kg 400 lbs 181 kg Ajustement des portes Les armoires sont conçues avec des portes réglables. 1 Vérier si les portes ont besoin d’être ajustées. C’est plus souvent la porte de gauche qui doit être alignée. 2 À l’aide d’un tournevis cruciforme, desserrer toutes les vis qui xent la charnière à l’armoire. 3 Ajuster la porte à la hauteur souhaitée. 4 Serrer les vis. Mise à niveau de l’armoire 1 Placer l’armoire à l’endroit souhaité. 2 Mettre l’armoire de niveau en réglant les pieds d’ajustement de l’aplomb.13 ACCESSOIRES Pour commander des accessoires, composer le 1866342-4089 et effectuer vos demandes en consultant la liste de numéros de pièces des accessoires suivante ou communiquer avec votre détaillant Gladiator

autorisé. Au Canada, composer le 1800807-6777. Trousse de support de montage – Permet de monter l’armoire sur des panneaux GearWall

ou des prolés GearTrack

Commander le numéro de pièceGABK301PRS GARANTIE Pour des informations concernant la garantie: Aux États-Unis, composer le 1866342-4089 ou visiter notre site Web à l’adresse wwwgladiatorgarageworkscom Au Canada, composer le 1800807-6777 ou visiter notre site Web à l’adresse wwwgladiatorgarageworksca14
