MODE D'EMPLOI DWPW61147 DEWALT
REMARQUE: Les photographies et schémas figurant dans ce guide sont incorporés seulement à titre de référence et ne représentent pas un modèle particulier.
AVERTISSEMENT: pour réduire le risque de blessure, veuillez lire le manuel d'instructions de la laveuse à pression et du moteur avant d'utiliser l'appareil.

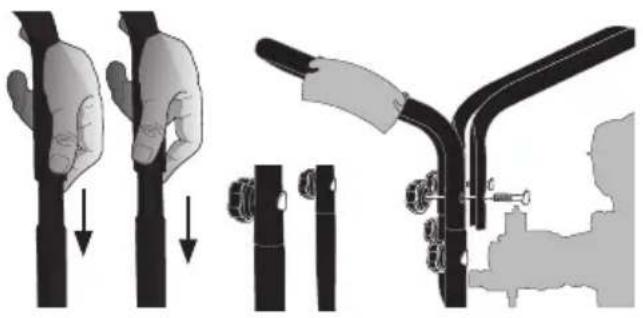

Faites glisser l'ensemble de la poignée sur le cadre, alignez les trous, insérez les boulons de la selle et fixez-les en place à l'aide des boutons. Serrez jusqu'à ce qu'il soit bien ajusté.
Alignez les trous de la poignée secondaire avec les trous de montage de la poignée. (en option, tous les modèles ne sont pas équipés de poignée secondaire)
Insérez les boulons de selle dans les trous alignés et fixez la poignée secondaire à la poignée avec les boutons. Serrez jusqu'à ce qu'il soit bien ajusté.

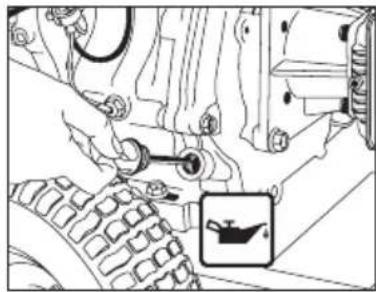

Le moteur est livré sans huile. Avant de démarrer le moteur, ajouter l'huile fournie. Vérifier le niveau d'huile avant chaque utilisation. Consultez le guide du moteur pour connaître la procédure appropriée.

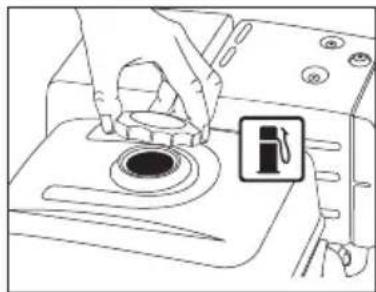

Dans un endroit extérieur bien aéré, ajoutez de l'essence pure, sans plomb, de haute qualité et ayant un indice d'octane de 86 ou plus. Ne pas trop remplir. Essuyez l'essence déversée avant de démarrer le moteur. Consultez le guide du moteur pour connaître la procédure appropriée.
IMPORTANT: Ethanol Shield™ (vendu séparément) est un stabilisateur de carburant qui aide à éliminer et à prévenir les problèmes liés à l'éthanol dans les équipements de puissance. Suivez les instructions sur le contenant et ajoutez à l'essence.
DANGER:
- Ne faites jamais tourner le moteur à l'intérieur ou dans un endroit clos, mal aéré. Les émanations d'échappement contiennent du monoxyde de carbone, un gaz inodore et mortel.
- Risque d'injection de liquide et de lacération. Lorsque vous utilisez le réglage à haute pression, NE LAISSEZ PAS le jet à haute pression entrer en contact avec la peau non protégée ou des animaux de compagnie ou autres. Des blessures sérieuses surviendront. AVERTISSEMENT: ne laissez pas l'unité fonctionner pendant plus de deux minutes sans la gâchette du pistolet, cela pourrait provoquer une surchauffe et endommager la pompe. Lorsque la température à l'intérieur de la pompe est trop élevée, la soupape de décharge thermique ouvrira et libèrera de l'eau à partir de la pompe pour abaisser la température interne. Alors la vanne se ferme.

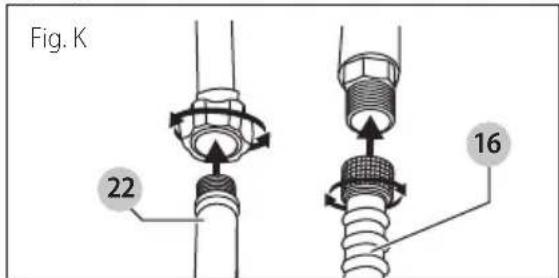

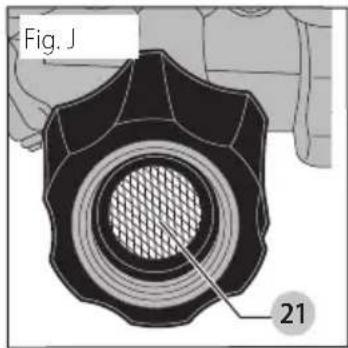

1 Branchez le tuyau d'arrosage à la pompe
Filetez le tuyau d'arrosage à l'entrée de la pompe.
2 Branchez le tuyau d'arrosage à la pompe
Attachez le tuyau à haute pression à la sortie de la pompe.
3 Branchez la lance d'arrosage au pistolet de pulvérisation
Attachez la lance d'arrosage à l'extrémité du pistolet de pulvérisation.
4 Branchez la lance d'arrosage au pistolet de pulvérisation
Filetez la lance d'arrosage dans l'extrémité du pistolet de pulvérisation.
5 Branchez les buses à raccord rapide à la lance d'arrosage
Tirez sur le coupleur et insérez la buse. Relâchez le coupleur à raccord rapide et tournez la buse afin de vous assurer qu'elle y soit bien sécurisée.
6 Ouvrez le robinet d'eau au complet
Ne faites pas fonctionner l'appareil si l'alimentation d'eau n'est pas branchée et ouverte. Utilisez uniquement de l'eau froide.
7 Relâchez l'air du système
Relâchez tout l'air de la pompe et du tuyau à haute pression en appuyant sur la gâchette jusqu'à ce qu'un écoulement constant d'eau soit présent. Environ 30 secondes.

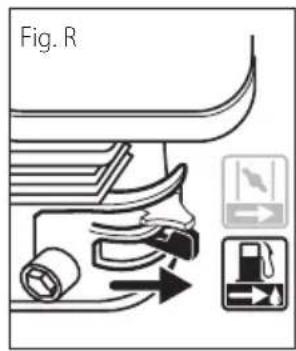

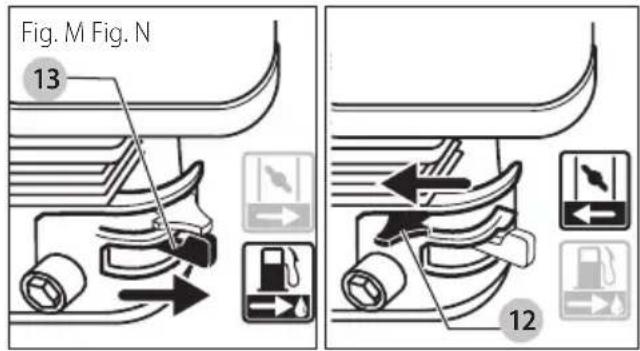

9 Assurez-vous que le robinet de carburant soit à la position OUVERT (open)
10 Assurez-vous que la tige du volet de départ soit tirée à la position fermé (closed)
11 Tirez la poignée du lanceur
Tirez la poignée du lanceur pour faire démarrer le moteur.

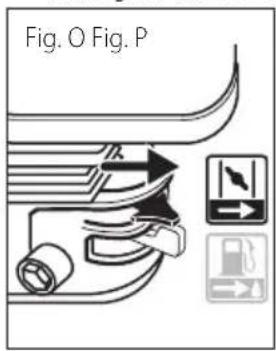

12 Poussez la tige du volet de départ à la position OUVERT (open)
AVERTISSEMENT: Ce guide n'est pas un substitut pour la lecture du manuel de l'opérateur. Vous devez lire et comprendre le manuel de l'opérateur avant d'utiliser ce produit.
Moteur
Se reporter au mode d'emploi du moteur pour l'emplacement et l'utilisation des commandes moteur.
Définitions : symboles et termes d'alarmes sécurité
Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.
DANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.
AVERTISSEMENT la mort ou des blessures graves.
ATTENTION des blessures légères ou modérées.
(Sans utilisé sans aucun terme) Indique un message propre à la sécurité.
AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui, par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.
Fig. A
1 Panneau 2 Porte-buse 3 Pistolet de pulvérisation professionnel 4 Roue 5 Tube de pulvérisation à changement rapide 6 Cadre 7 Jauge graduée/Bouchon du réservoir d'huile du moteur 8 Interrupteur moteur 9 Poignée de démarrage
10 Moteur 11 Poignée secondaire (le cas échéant) 12 Commande d'étrangleur 13 Levier de la soupape à essence 14 Bouchon du réservoir d'essence 15 Module de poignée 16 Tuyau haute pression 17 Pompe haute pression
Avertissement : lire tous les avertissements
de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.
AVERTISSEMENT : afin de réduire le risque de blessures, lire le mode d'emploi de l'outil.
EN CAS DE QUESTIONS OU DE COMMENTAIRES SUR CET OUTIL OU SUR TOUT AUTRE OUTIL, APPELEZ-NOUS SANS FRAIS AU NUMÉRO SUIVANT : 1 (877) 362-4271
DAUGER: monoxyde de carbone. le fonctionnement d'un moteur à l'intérieur
provoque la mort en quelques minutes. L'échappement du moteur contient des niveaux élevés de monoxyde de carbone (CO), un gaz toxique, indoors et invisible. Il est possible que vous inhaliez du CO même EN L'ABSENCE de l'odeur de l'échappement du moteur.
- NE JAMAIS utiliser un moteur à l'intérieur d'une habitation, de garages, d'un vide sanitaire ou d'autres espaces partiellement clos. Ces endroits peuvent accumuler des niveaux mortels de monoxyde de carbone. L'utilisation d'un ventilateur ou l'ouverture des fenêtres et portes NE fournit PAS assez d'air frais.
- Utiliser UNIQUEMENT à l'extérieur et loin de fenêtres, portes et évents. En effet, ces ouvertures peuvent aspirer l'échappement du moteur à l'intérieur d'un espace.
- Même lors de l'utilisation correcte du moteur, le monoxyde de carbone pourrait pénétrer dans l'habitation. TOUJOURS utiliser un avertisseur de CO alimenté à pile ou un avertisseur de CO de secours à pile dans la maison. Lire et respecter toutes les directives de l'avertisseur de CO avant son utilisation. En cas de malaise, étourdissement ou faiblesse, à tout moment, déplacer la personne à l'air frais immédiatement. Consulter un médecin. Ce sont des signes d'intoxication oxycarbonée.
Avertissement : lors de l'utilisation du produit, toujours mettre en pratique des précautions de base, notamment les suivantes :
- Lire toutes les directives avant d'utiliser le produit.
- Pour réduire les risques de blessures, exercer une étroite surveillance pour l'utilisation du produit à proximité d'enfants.
- Apprendre à arrêter le produit et à purger la pression rapidement. Se familiariser complètement avec les commandes.
- Être vigilant – Surveiller le travail effectué.
- Ne pas utiliser le produit en cas de fatigue ou sous l'emprise d'alcool ou de drogues.
- S'assurer que personne ne se trouve dans la zone de travail.
- Ne pas trop tendre les bras ou se tenir sur une surface instable. Bien conserver son équilibre et une position stable en permanence.
- Suivre les directives d'entretien décrites dans le mode d'emploi.
AVERTISSEMENT : il est possible que le produit ne soit pas doté d'un silencieux avec pare-étincelles. Si le produit n'en est pas équipé et qu'il est destiné à être utilisé près de matières inflammables ou sur un terrain cultivé ou couvert d'arbres, arbustes, herbes ou autres matières similaires, alors l'installation d'un pare-étincelles homologué est obligatoire et exigée par la loi dans l'État de Californie. Le produit sans cet équipement viole la législation californienne, section 130050 et/ou sections 4442 et 4443 du California Public Resources Code, à moins que le moteur ne soit muni d'un pare-étincelles comme stipulé à la section 4442 et tenu en bon état de fonctionnement. Les pare-étincelles sont exigés sur certaines terres du Service des forêts américain et peuvent être également exigés par d'autres législations ou ordonnances.
- Les cigarettes, étincelles, arc électrique, gaz d'échappement et des parties chaudes du moteur telles qu'un silencieux peuvent enflammer l'essence déversée et ses vapeurs.
• Le combustible du réservoir se dilate sous l'effet de la chaleur et pourrait se solder par un déversement et un incendie ou une explosion.
• Le fonctionnement de la laveuse haute pression dans un milieu explosif pourrait se solder par un incendie.
- Du matériel déposé contre ou près de la laveuse haute pression peut interférer avec les fonctionnalités d’aération de l’équipement et provoquer une surchauffe et l’allumage du matériel (risque d’incendie).
- Éteindre le moteur et le laisser refroidir avant de remplir le réservoir d'essence
- Être attentif et éviter de déverser de l'essence lors du remplissage du réservoir. Éloigner la laveuse haute pression de la zone de ravitaillement avant de démarrer le moteur.
- Laisser environ 12,7 mm (1/2 po) de dégagement sous le bord du goulot de remplissage pour permettre l'expansion de l'essence.
- Utiliser et faire le plein d'essence de l'équipement dans des zones bien dégagées de tout obstacle. Installer un extincteur adéquat dans les zones de travail pour combattre les incendies à base d'essence.
- Ne jamais utiliser la laveuse haute pression dans une zone avec arbustes ou broussailles secs.
- La chaleur de l'échappement du silencieux peut endommager des surfaces peintes, faire fondre tout type de matériel sensible à la chaleur (comme du revêtement extérieur, plastique, caoutchouc, vinyle ou même le tuyau haute pression) et nuire aux plantes vivantes.
- De l'essence mal entreposée pourrait provoquer un allumage (incendie) accidentel. Ranger l'essence de façon sécuritaire pour en empêcher l'accès aux enfants et à toutes autres personnes non qualifiées.
• L'utilisation d'acides, de produits chimiques toxiques ou corrosifs, de poisons, d'insecticides ou de toute sorte de solvant inflammable dans ce produit pourrait provoquer des blessures graves ou la mort.
- Toujours éloigner la laveuse haute pression d'au moins 1,2 m (4 pi) de toutes surfaces (telles que des maisons, voitures, ou des plantes vivantes) qui pourraient être endommagées par la chaleur s'échappant du silencieux.
- Entreposer l'essence dans un contenant homologué par la Loi sur la santé et la sécurité du travail dans un emplacement sécuritaire loin de la zone de travail.
- Ne pas vaporiser des liquides inflammables.
Ce qui peut se produire
- Respirer les vapeurs d'échappement provoquera de graves blessures, voire un décès ! Les gaz d'échappement des moteurs contiennent du monoxyde de carbone, un gaz inodore et mortel.
- Utiliser la laveuse haute pression dans une zone bien aérée. Éviter les endroits clos comme les garages, les sous-sols, etc.
- Ne jamais utiliser l'appareil dans un endroit habité par des hommes ou des animaux.
• Certains liquides nettoyants contiennent des substances pouvant provoquer des blessures à la peau, aux yeux ou au système respiratoire.
- Utiliser uniquement des liquides nettoyants spécialement recommandés pour les laveuses haute pression. Suivre les recommandations des fabricants. Ne pas utiliser de produit à blanchir au chlore ou tout autre composé corrosif.
Ce qui peut se produire
- Votre laveuse haute pression fonctionne à des pressions de liquides et des vitesses suffisamment élevées pour pénétrer la peau de l'homme et de l'animal, ce qui pourrait se solder par une amputation ou autre blessure grave. Des fuites provoquées par des raccords lâches ou des tuyaux usés ou endommagés peuvent se solder par des blessures par injection. NE PAS TRAITER UNE INJECTION DE LIQUIDE COMME UNE SIMPLE COUPURE ! Consulter un médecin immédiatement !
- Inspecter périodiquement le tuyau haute pression. Remplacer immédiatement le tuyau s'il est endommagé, usé, s'il a fondu en contact avec le moteur ou s'il démontre un signe de fissure, des bulles, des trous d'épingle ou tout autre fuite. Ne jamais saisir un tuyau haute pression qui fuit ou est endommagé.
- Ne jamais toucher, saisir ou essayer de couvrir un trou minuscule ou tout autre fuite similaire sur le tuyau haute pression. Le jet d'eau est sous haute pression et pénétrera la peau. • Ne jamais mettre les mains devant l'embouchure.
- Éloigner le jet, ne pas le diriger vers soi-même ou autrui.
- S'assurer que le tuyau et les raccords sont serrés et en bon état. Ne jamais s'agripper au tuyau ou aux raccords en cours de fonctionnement.
- Il y a risque de blessures si la pression n'est pas réduite avant d'essayer de procéder à un entretien ou un démontage.
- Ne pas mettre le tuyau en contact avec le silencieux.
- Ne jamais attacher ou retirer le tube ou les raccords du tuyau avec le système sous pression.
- Si une lance ou un pistolet de rechange est utilisé avec cette laveuse à pression, NE PAS utiliser une lance et/ou une combinaison lance et pistolet dont la longueur est inférieure à celle des lances et pistolets fournis avec cette laveuse à pression; la mesure se fait de l'extrémité de la buse à la détente du pistolet.
- Pour décompresser le système, éteindre le moteur, fermer l'approvisionnement en eau et enclencher la détente du pistolet jusqu'à l'arrêt complet de l'écoulement d'eau.
- Utiliser uniquement des accessoires de classement égal ou supérieur à celui de la laveuse haute pression.
Ce qui peut se produire
- Un jet de liquide à haute vitesse peut briser des objets et projeter les éclats à haute vitesse.
- Toujours porter des lunettes de sécurité conformes à la norme ANSI Z87.1. Porter des vêtements protecteurs pour se protéger de jets accidentels.
- Ne jamais diriger la lance ou le jet vers une personne ou des animaux.
- Des objets légers ou mal fixés peuvent se transformer en projectiles dangereux.
- Toujours fixer solidement le verrou de la détente lorsque le tube pulvérisateur est inutilisé pour empêcher tout fonctionnement accidentel.
- Ne jamais fixer, de façon permanente, la détente en position arrière (ouverte).
Ce qui peut se produire
- Une utilisation dangereuse de la laveuse haute pression pourrait provoquer de graves blessures, voire son propre décès ou celui d'autres personnes.
- Ne pas utiliser de produit à blanchir au chlore ou tout autre composé corrosif.
- Se familiariser avec le fonctionnement et les commandes de la laveuse haute pression.
- Tenir la zone de travail exempte de toutes personnes, animaux et obstacles.
- Ne pas utiliser le produit en cas de fatigue ou sous l'emprise d'alcool ou de drogues. Rester vigilant en tout temps.
- Ne jamais rendre inopérant les caractéristiques de sécurité du produit.
- Ne pas utiliser l'appareil avec des pièces manquantes, brisées ou non autorisées.
- Ne jamais laisser le tube pulvérisateur sans surveillance lors du fonctionnement de l'appareil.
- Suivre la procédure de démarrage correcte pour éviter l'effet de rebond moteur qui provoquerait ainsi une blessure grave à la main ou au bras.
- Si le moteur ne démarre pas après deux tentatives, appuyer sur la détente du pistolet pour décompresser la pompe. Tirer délicatement la corde du démarreur jusqu'à obtention d'une résistance. Puis tirer rapidement sur celui-ci pour éviter l'effet de rebond moteur et empêcher toute blessure à la main ou au bras.
• Le pistolet et le tube de pulvérisation sont des outils de nettoyage puissants qui ressemblent à un jouet pour un enfant.
- Le pistolet et le tube de pulvérisation réagissent à la pression du jet et provoqueront un effet de rebond qui pourrait faire glisser, ou tomber, l'opérateur ou rediriger le jet. Une maîtrise imparfaite du pistolet et de la lance peut provoquer des blessures à soi-même et à autrui.
• Garder la laveuse haute pression hors de portée des enfants en tout temps.
- Ne pas trop tendre les bras ou se tenir debout sur une surface instable.
- Ne pas utiliser une laveuse haute pression debout sur une échelle.
- Saisir solidement à deux mains le pistolet/tube de pulvérisation. S'attendre à un effet de rebond lors de l'enclenchement de la détente.
DANGER : RISQUE De blessure ou de d'orrigmage à la propriété LORS du transport ou du rangement
- Il y a risque de fuite ou de déversement d'essence ou d'huile qui pourrait se solder par un incendie ou des problèmes respiratoires, des blessures graves, voire la mort. Des fuites d'essence ou d'huile endommageront les tapis, peinture ou toutes autres surfaces de véhicules ou de remorques.
- Il est possible que de l'huile remplisse le cylindre et endommage le moteur si l'appareil n'est pas rangé ou transporté à la verticale.
- Si la laveuse haute pression est dotée d'une soupape d'arrêt, fermer la soupape d'arrêt avant le transport pour éviter toute fuite d'essence. S'il n'y a pas de soupape d'arrêt, purger l'essence du réservoir avant le transport. Transporter l'essence uniquement dans un contenant homologué par la Loi sur la santé et la sécurité du travail. Toujours installer la laveuse haute pression sur un revêtement protecteur lors du transport pour protéger le véhicule de tout dommage de fuites. Toujours transporter et ranger l'appareil à la verticale. Retirer immédiatement la laveuse haute pression du véhicule dès l'arrivée à destination.
DANGER : RISQUE DECHOC Électrique
- Un jet en direction de prises électriques ou d'interrupteurs ou tout objet branché à un circuit électrique pourrait se solder par un choc électrique.
- Débrancher tout produit fonctionnant à l'électricité avant d'essayer de le nettoyer. Éloigner le jet des prises électriques et interrupteurs.
GER : RISQUE De brûlure chimique
• L'utilisation d'acides, de produits chimiques toxiques ou corrosifs, de poisons, d'insecticides, ou de tout type de solvant inflammable avec le produit risque de se solder par des blessures graves, voire la mort.
- Ne pas pulvériser d'acides, d'essence, de kérosène ou toute autre matière inflammable avec ce produit. Utiliser uniquement des détergents domestiques, des nettoyants et des dégraissants recommandés avec la laveuse haute pression.
- Porter des vêtements protecteurs pour protéger les yeux et la peau contre le contact avec les matériaux sous pression.
Rtissement : RISQUE d'éclatement
- Des pneus surgonflés pourraient provoquer des blessures graves et des dommages à la propriété.
- Utiliser un manomètre pour vérifier la pression des pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir la pression correcte.
REMARQUE : des réservoirs d'air, des compresseurs et d'autres appareils similaires utilisés pour gonfler les pneus peuvent remplir de petits pneus à ces pressions très rapidement. Régler le régulateur de pression d'air à une pression moindre que celle indiquée sur le pneu. Ajouter l'air par petite quantité et utiliser fréquemment le manomètre pour empêcher un surgonflage.
- Tout liquide pulvérisé à haute vitesse directement sur les flancs des pneus (comme ceux que l'on retrouve sur les voitures, remorques et autres véhicules semblables) risque d'endommager les flancs et d'entraîner des blessures graves.
- Avec les laveuses haute pression cotées au-dessus de 11032 kPa (1 600 psi), utiliser le jet en éventail le plus large (buse de 40°) et maintenir le jet à au moins 200 mm (8 po) des flancs des pneus. Ne pas diriger le jet directement sur le joint séparant le pneu et la jante.
Ce qui peut se produire
- Le contact de surfaces chaudes comme les composants d'échappement moteur pourrait provoquer des brûlures graves
- En cours de fonctionnement, ne toucher que les surfaces de commande de la laveuse haute pression. Tenir en tout temps les enfants à l'écart de la laveuse haute pression. Ils n'ont pas assez de jugement pour reconnaître les dangers inhérents au produit.
Ce qui peut se produire
- Essayer de soulever un objet trop lourd peut se solder par de graves blessures.
• La laveuse haute pression est trop lourde pour être soulevée par une seule personne. Demander de l'aide avant de la soulever.
Assemblage de la laveuse haute pression (fig. a–f)

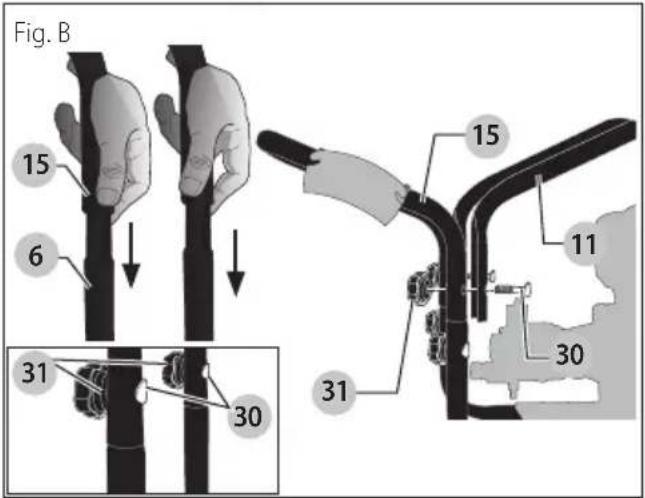

- Glisser le module de poignée 15 dans l'assemblage du cadre 6. Alignez les trous, insérez les boulons de la selle 30 et fixez-les à l'aide des boulons 31. Serrez jusqu'à ce qu'il soit bien ajusté.
ATTENTION : risque de blessures corporelles. Ne pas pincer les mains entre le module et le cadre pour éviter de se pincer les mains.
- Alignez les trous de la poignée secondaire 11 (le cas échéant) avec les trous de montage de la poignée 15.
- Insérez les boulons de selle 30 dans les trous alignés et fixez la poignée secondaire (le cas échéant) à la poignée avec les boutons 31.

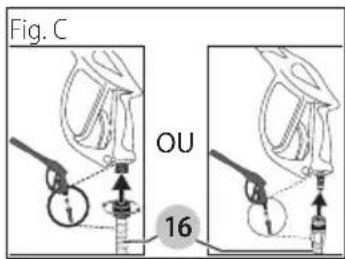

- Assembler le tuyau haute pression 16 au pistolet de pulvérisation. S'assurer que les deux pièces sont bien fixées.

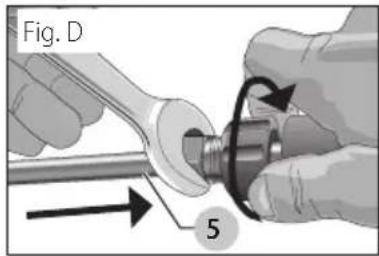

- Brancher le tube de pulvérisation 5 au pistolet de pulvérisation. S'assurer que le raccord soit bien fixe.

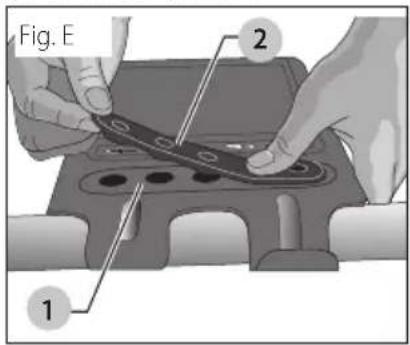

- Installer le porte-buse 2 sur le panneau 1 et enfoncer chaque porte-buse en position.
- Retirer du sac plastique les cinq buses colorées à changement rapide et les insérer dans l'anneau correspondant sur le porte-buse. Les couleurs des buses correspondent aux couleurs sur le panneau.
REMARQUE : le plein d'huile de la pompe haute pression a été fait en usine. Toujours vérifier le niveau d'huile avant l'utilisation de la pompe (se reporter à la section Entretien pour de plus amples renseignements).
AVERTISSEMENT : risque d'éclatement. Utiliser un manomètre pour vérifier la pression des pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir la pression correcte.
REMARQUE : des réservoirs d'air, des compresseurs et d'autres appareils similaires utilisés pour gonfler les pneus peuvent remplir de petits pneus à ces pressions très rapidement. Régler le régulateur de pression d'air à une pression moindre que celle indiquée sur le pneu. Ajouter de l'air par petite quantité et utiliser fréquemment le manomètre pour empêcher un surgonflage.
Réglages de la pression
Le paramètre de pression est prédéfini en usine pour optimiser la pression et le nettoyage. Pour diminuer la pression, suivre ces directives.
- S'éloigner de la surface à nettoyer. Plus on s'éloigne, moins il y aura de pression sur la surface à nettoyer.
- Installer la buse de 40° (blanche). La buse de 40° produit un jet d'eau moins puissant et pulvérise sur une plus grande superficie. Se reporter à la section Buses du tube de pulvérisation.
Buses du tube de pulvérisation (fig. a, g)
Les buses du tube de pulvérisation sont rangées dans le porte-buse 2 sur le panneau 1. Les couleurs sur le panneau identifient la position de la buse et l'angle de pulvérisation. Se reporter au tableau suivant pour sélectionner la bonne buse pour le travail souhaité.
| Couleur de la buse | Angle de pulvérisation | Utilisations | Surfaces*** |
| Rouge | 0° jet puissant | en un seul point pour un nettoyage très en profondeur | métal ou béton ; NE PAS utiliser sur le bois |
| Couleur de la buse | Angle de pulvérisation | Utilisations | Surfaces*** |
| Jaune | 15° nettoyage en  | profondeur de petites surfaces | métal, béton ou bois |
| Vert | 25°  | nettoyage en profondeur de grandes surfaces | métal, béton ou bois |
| Blanc | 40°  | pour de grandes superficies de nettoyage | métal, béton, bois ou vinyle |
| Noir | basse pression  | applique des solutions de nettoyage | métal, béton, bois ou vinyle |
AVIS : le jet sous haute pression de la laveuse haute pression est capable d'endommager des surfaces comme le bois, le verre, les peintures d'automobiles, les garnitures d'automobiles, les objets délicats comme les fleurs et les arbustes. Avant de pulvériser, vérifier l'article à nettoyer et s'assurer qu'il est suffisamment solide pour résister à la puissance du jet.
Changement des buses sur le tube de pulvérisation (fig. g)
DANGER : risque d'injection de liquides. Ne pas diriger le jet en direction de personnes, sur la peau et les yeux sans protection ou sur des animaux. Une blessure grave se produira.
AVERTISSEMENT : la projection d'objets pourrait provoquer de graves blessures. NE PAS essayer de changer de buse lorsque la laveuse haute pression est en fonctionnement. Éteindre le moteur avant de changer de buse.
- Pousser vers l'arrière le coupleur à branchement rapide et insérer la buse.
- Relâcher le coupleur et tourner la buse pour s'assurer de la bonne fixation de celle-ci.
AVERTISSEMENT : la projection d'objets pourrait causer de graves blessures. S'assurer que la buse est complètement insérée sur la douille du dispositif de branchement rapide et que le joint de blocage est complètement engagé (vers l'avant) avant d'appuyer sur la détente du pistolet de pulvérisation.
Produits chimiques et solvants de nettoyage
Utiliser la basse pression pour l'application de produits chimiques pour des solvants de nettoyage.
REMARQUE : utiliser uniquement des savons et des produits chimiques conçus pour l'utilisation avec laveuse haute pression. Ne pas utiliser de produit à blanchir au chlore.

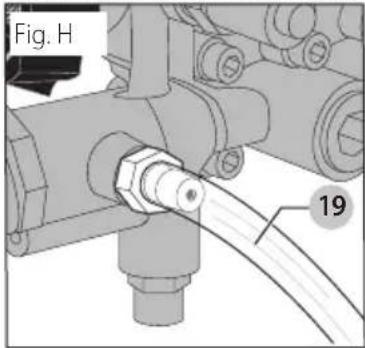

Application de produits chimiques et solvants (fig. h)
- Insérer l'extrémité du tuyau pour produit chimique 19 dans le raccord cannelé situé près du raccord du tuyau haute pression de la pompe comme indiqué.
- Déposer l'autre extrémité du tuyau, avec filtre, dans le contenant qui contient la solution chimique/nettoyante.
REMARQUE : l'appareil pompera 38 litres d'eau pour chaque litre de solution chimique/nettoyante utilisé.
- Insérer la buse de basse pression (noire) sur le raccord à branchement rapide du tube de pulvérisation, se reporter à la section Buses du tube de pulvérisation.
REMARQUE : lors de l'utilisation de produits chimiques et de savons, la succion ne fonctionnera pas si la buse noire à savon n'est pas insérée sur le tube de pulvérisation.
- Après l'utilisation de produits chimiques, déposer le tuyau pour produits chimiques dans un contenant d'eau fraîche et la pomper dans le système de pulvérisation pour bien le nettoyer.
AVIS : risque de dommages à la propriété. Négliger de suivre cette directive pourrait endommager la pompe. Les dommages provoqués par les produits chimiques ne seront pas couverts par la garantie.
Démarrage
AVERTISSEMENT : afin de réduire le risque de l'embres, lire le mode d'emploi de la laveuse haute pression avant de la mettre en marche.
DANGER : risque d'injection de liquide et de lacération
Lors du fonctionnement à haute pression, veiller
à ce que le jet à haute pression N'ENTRE PAS EN
CONTACT avec la peau et les yeux sans protection ou avec des animaux. Une blessure grave se produira.
- La laveuse haute pression fonctionne à des pressions de liquides et des vitesses suffisamment élevées pour pénétrer la peau humaine et animale, ce qui pourrait se solder par une amputation ou autres blessures graves. Des fuites provoquées par des raccords lâches ou des tuyaux usés ou endommagés peuvent se solder par des blessures par injection. NE PAS TRAITER UNE INJECTION DE LIQUIDE COMME UNE SIMPLE COUPURE ! Consulter un médecin immédiatement !
DANGER: Monoxyde de carbone. Le fonctionnement d'un moteur à l'intérieur provoque la mort en quelques minutes.
L'échappement du moteur contient des niveaux élevés de monoxyde de carbone (CO), un gaz toxique, indoor et invisible. Il est possible que vous inhaliez du CO même EN L'ABSENCE de l'odeur de l'échappement du moteur.
- Respirer les vapeurs d'échappement provoquera de graves blessures voire un décès ! Les gaz d'échappement des moteurs contiennent du monoxyde de carbone, un gaz inodore et mortel.
- Utiliser la laveuse haute pression dans une zone bien aérée. Éviter les endroits clos comme les garages, les sous-sols, etc.
- Ne jamais utiliser l'appareil dans un endroit habité par des hommes ou des animaux.
AVERTISSEMENT : risque d'incendie, d'asphyxie et de l'étruration. NE JAMAIS faire le plein du réservoir avec le moteur en marche ou chaud. Ne pas fumer lors du plein d'essence.
- NE JAMAIS remplir le réservoir au complet. Laisser environ 12,7 mm (1/2 po) de dégagement sous le bord du goulot de remplissage pour permettre l'expansion de l'essence. Essuyer toute trace d'essence du moteur et de l'équipement avant de démarrer le moteur.
- NE PAS laisser les tuyaux entrer en contact avec le silencieux chaud en cours de fonctionnement ou immédiatement après l'utilisation de la laveuse haute pression. Les dommages aux tuyaux suite à un contact avec les surfaces chaudes du moteur, NE SONT PAS couverts par la garantie.
AVIS : NE JAMAIS tirer sur le tuyau d'approvisionnement en eau pour déplacer la laveuse haute pression. Cette action risque d'endommager le tuyau ou l'arrivée d'eau de la pompe.
- NE PAS utiliser d'eau chaude. Utiliser uniquement de l'eau froide.
- NE JAMAIS fermer l'arrivée d'eau lors du fonctionnement de la laveuse haute pression, cela endommagera la pompe.
- NE PAS cesser la pulvérisation d'eau pour une période de plus de deux minutes à chaque fois. La pompe fonctionne en mode de dérivation lorsque la détente du pistolet de pulvérisation n'est pas engagée. Lorsque la température à l'intérieur de la pompe dépasse un certain seuil (température élevée), une soupape de surpression thermique (20, Fig. I) s'ouvre et relâche un jet d'eau pour essayer d'abaisser la température à l'intérieur de la pompe. La soupape de surpression thermique se fermera par la suite. Il y a risque d'endommagement des composants internes de la pompe si elle demeure en mode de dérivation pour plus de deux minutes.

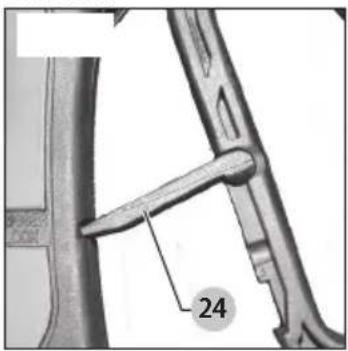

Procédure de démarrage (fig. a, j-p)
- Dans une zone extérieure bien aérée, faire l'appoint d'essence avec de l'essence fraîche et de bonne qualité, d'indice d'octane de 86 ou plus. Ne pas remplir plus que nécessaire. Essuyer toute trace d'essence avant de démarrer le moteur. Se reporter au mode d'emploi du moteur pour connaître la procédure correcte.
IMPORTANT: Ethanol Shield™ (vendu séparément) est un stabilisateur de carburant qui aide à éliminer et à prévenir les problèmes liés à l'éthanol dans les équipements de puissance. Suivez les instructions sur le contenant et ajoutez à l'essence.

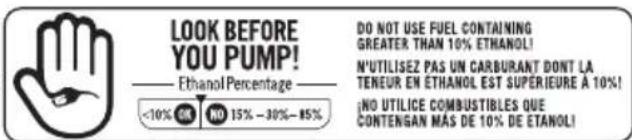

AVIS: L'utilisation de carburants dont la teneur en éthanol est supérieure à 10 % n'est pas approuvée pour une utilisation dans ce produit par la réglementation de l'EPA et peut endommager l'appareil et annuler la garantie.
- Vérifier le niveau d'huile. Se reporter au mode d'emploi du moteur pour connaître la procédure correcte.
- Raccorder le tuyau d'eau à l'approvisionnement d'eau. Faire couler de l'eau dans le tuyau pour retirer toute bulle d'air. Dès que le jet d'eau est constant, fermer l'approvisionnement d'eau.
- Vérifier le filtre grillagé 21 dans l'admission d'eau de la pompe. La face conique fait face à l'extérieur.
AVIS: L'utilisation d'un filtre d'écran d'entrée peut endommager les composants de la pompe et annuler la garantie.
- Raccorder l'approvisionnement d'eau froide 22 à l'admission de la pompe.
REMARQUE : l'approvisionnement d'eau doit être d'au moins 19 l/min (5 gpm) à une pression de 138 kPa (20 psi).
AVERTISSEMENT : pour réduire la possibilité de détermination, toujours protéger le système contre les refoulements s'il est raccordé au système d'approvisionnement en eau potable.
- Raccorder le tuyau haute pression 16 à la sortie de la pompe.
- Lors de l'utilisation d'une solution de produit chimique ou de nettoyant, se reporter à la section Produits chimiques et solvants de nettoyage.
- Ouvrir l'approvisionnement en eau.
AVIS : risque de dommages à la propriété. Négliger de suivre cette directive pourrait endommager la pompe.
- Retirer toute trace de bulles d'air de la pompe et du tuyau haute pression en appuyant sur la détente jusqu'à l'obtention d'un jet d'eau constant.
- Mettre le commutateur de MARCHE/ARRÊT 8 en position de MARCHE.
- Mettre le levier du robinet à essence 13 à la position ON (marche).
- Si le moteur est froid, régler l'étrangleur 12 à la position FERMÉE comme il est indiqué.
AVERTISSEMENT : risque d'utilisation dangereuse.
Tirer lentement la poignée du démarreur jusqu'à ce qu'une résistance se fasse sentir. Puis tirer rapidement sur la poignée 9 pour éviter l'effet de rebond et empêcher toute blessure à la main ou au bras.
REMARQUE : Ne pas laisser la poignée du démarreur revenir d'un coup sec. Contrôler le rembobinage à la main.
AVERTISSEMENT : risque d'utilisation dangereuse
Si le moteur ne démarre pas après deux tentatives,
appuyer sur la détente du pistolet pour décompresser
la pompe. Tirer lentement la corde du démarreur
jusqu'à obtention d'une résistance. Puis tirer
rapidement sur celui-ci pour éviter l'effet de rebond
moteur et empêcher toute blessure à la main ou
au bras.
REMARQUE : Si le niveau d'huile du moteur est bas, le moteur ne démarrera pas. Dans ce cas, vérifier le niveau d'huile du moteur et ajouter de l'huile au besoin.
- Au fur et à mesure que le moteur se réchauffe, régler l'étrangleur à la POSITION ouverte.
- Enfoncer la détente du pistolet pour activer le jet d'eau.

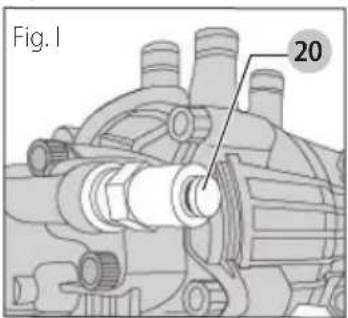

AVERTISSEMENT : ne laissez pas l'unité
fonctionner pendant plus de deux minutes
sans la gâchette du pistolet tirée. Cela pourrait
provoquer une surchauffe et endommager la
pompe. Lorsque la température à l'intérieur de la
pompe est trop élevée, la soupape de décharge
thermique ouvrira et libérera de l'eau à partir de
la pompe pour abaisser la température interne.
Alors la vanne se ferme.
AVERTISSEMENT : risque d'utilisation dangereuse
Se tenir sur une surface stable et saisir solidement
le pistolet/le tube avec les deux mains. S'attendre
à un effet de recul lorsque la détente du pistolet de
pulvérisation est engagée.
- Relâcher la détente pour arrêter le jet d'eau.
DANGER : risque de blessure par jet. Verrouiller la détente lorsque le pistolet n'est pas utilisé.
pour empêcher une pulvérisation accidentelle.
- Régler le jet selon le travail à effectuer en changeant la buse à branchement rapide. Se reporter à la section Buses du tube de pulvérisation.

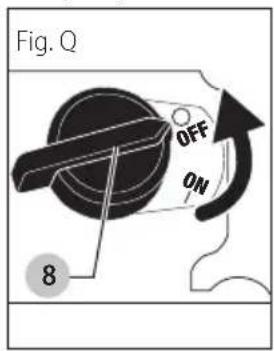

Mise à l'arrêt de l'appareil (fig. q, r)
- En cas d'utilisation de produits chimiques, déposer le tuyau pour produits chimiques dans un contenant d'eau fraîche et la pomper dans le système de pulvérisation pour bien le nettoyer.
AVIS : risque de dommages à la propriété. Négliger de suivre cette directive pourrait endommager la pompe.
- Mettre l'interrupteur ON/OFF (marche/arrêt) 8 du moteur à la position OFF (arrêt).
- Mettre le levier du robinet à essence 13 à la position OFF (arrêt).
AVIS : risque de dommages à la propriété. NE JAMAIS fermer l'arrivée d'eau lors du fonctionnement de la laveuse haute pression, cela endommagerait la pompe.
- Fermer l'approvisionnement en eau.
- Enfoncer la détente du pistolet de pulvérisation pour décompresser la pression dans le tuyau ou le pistolet de pulvérisation.
- Se reporter à la section Rangement pour les bonnes procédures d'entreposage.
Entretien
AVERTISSEMENT : risque de brûlure. Lors d'un entretien, il y a présence de surfaces chaudes, d'eau à pression élevée et de pièces mobiles qui peuvent provoquer des blessures graves ou un décès.
AVERTISSEMENT : risque d'incendie. Avant tout entretien ou réparation, toujours débrancher le fil de la bougie, laisser refroidir le moteur et décompresser toute pression d'eau. Le moteur contient un combustible inflammable. Ne pas fumer ou travailler près de flammes nues lors d'un entretien.
Veuillez préparer et suivre un calendrier d'entretien de routine pour assurer un fonctionnement efficace et prolonger la vie de la laveuse haute pression. En cas d'utilisation de l'appareil dans des conditions anormales, telles que des températures élevées ou des conditions poussiéreuses, effectuer des vérifications de contrôle plus fréquentes.
Moteur
Consulter le mode d'emploi du moteur pour connaître les recommandations du fabricant concernant toutes les procédures d'entretien.
REMARQUE : le cadre de la laveuse haute pression est pourvu d'un orifice de vidange d'huile pour faciliter la vidange.
Pompe
La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a un problème avec la pompe, s'il vous plaît contacter notre département de service clients.

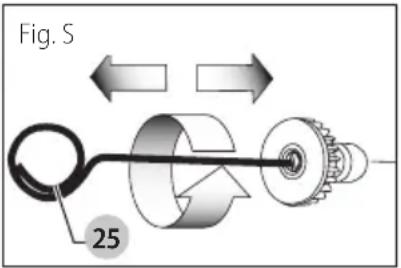

Nettoyage des buses (fig. s, t)
En cas d'obturation de la buse avec une matière étrangère (saletés par exemple), une pression excessive peut se développer. En cas d'obturation ou de restriction partielle de la buse, la pression de la pompe pulsera. Nettoyer immédiatement la buse à l'aide de la trousse de nettoyage fournie. Suivre les directives suivantes :
- Éteindre la laveuse haute pression et fermer l'arrivée d'eau.
- Enfoncer la détente du pistolet de pulvérisation pour décompresser toute pression d'eau.
- Débrancher le tube de pulvérisation du pistolet.
- Retirer la buse haute pression du tube de pulvérisation. Retirer toute trace d'obstruction à l'aide de l'outil de nettoyage de buse 25 fourni puis rincer à l'eau fraîche en sens contraire.
- Diriger l'arrivée d'eau dans la buse de pulvérisation pendant 30 secondes pour évacuer les particules détachées.
- Replacer la buse sur le tube de pulvérisation.
- Rebrancher le tube de pulvérisation au pistolet puis ouvrir l'arrivée d'eau.
- Démarrer la laveuse haute pression et sélectionner la pression élevée pour tester le pistolet de pulvérisation.
Nettoyage du filtre de l'admission d'eau (fig. j)
Vérifier régulièrement le filtre grillagé 21 et le nettoyer au besoin.
- Retirer le filtre grillagé 21 en saisissant l'extrémité et en la retirant de l'admission de la pompe.
- Nettoyer le filtre en le rinçant des deux côtés avec de l'eau.
- Réinsérer le filtre dans l'admission de la pompe. La face conique fait face à l'extérieur.
REMARQUE : ne pas utiliser la laveuse haute pression sans le filtre installé correctement.
Moteur
Consulter le mode d'emploi du moteur pour connaître les recommandations du fabricant en ce qui concerne le rangement.
Pour éviter tout problème lié au carburant
- Verser le Ethanol Shield™ (vendu séparément) stabilisateur d'essence conformément aux instructions du fabricant. Lors de l'ajout de stabilisateur d'essence, remplir le réservoir d'essence fraîche. Si le réservoir n'est que partiellement plein, l'air présent favorisera la détérioration de l'essence durant le stockage. Si l'essence utilisée provient d'un bidon, s'assurer qu'elle est fraîche.
- Après avoir ajouté le stabilisateur, faire tourner le moteur à l'extérieur pendant 10 minutes pour s'assurer que l'essence non traitée est remplacée par l'essence traitée dans le carburateur.
- Mettre le robinet d'essence en position FERMÉ.
- Continuez à laisser tourner le moteur jusqu'à ce qu'il s'arrête à cause du manque de carburant dans la cuve du carburateur.
Pompe
Le fabricant recommande l'utilisation DEWALT d'un liquide protecteur de pompe/produit d'hivernisation lors de l'entreposage de l'appareil pour une durée supérieure à 30 jours et/ou lorsque des températures sous le point de congélation sont prévues. DEWALT liquide protecteur de pompe est respectueux de l'environnement.
REMARQUE : l'utilisation d'un liquide protecteur de pompe permet de lubrifier correctement les joints internes de la pompe, quels que soient la température ou l'environnement.
AVIS : risque de dommages matériels. Utiliser uniquement DEWALT Garde Pompe ou l'équivalent. D'autres produits pourraient être corrosifs et / ou contiennent de l'alcool qui peut causer des dommages à la pompe.
- Fermez le pulvérisateur à puissant jet d'eau et déconnectez les boyaux de la pompe.
- Dévissez le robinet de bouteille, de la bouteille Pump Guard, et enlevez le sceau.
- Vissez de nouveau le robinet sur la bouteille.
- Attachez la bouteille à l'ouverture du pulvérisateur à puissant jet d'eau.
- Pressez la bouteille pour injecter le contenu dans la pompe.
- Avec contacteur d'allumage, simultanément tirer la corde du démarreur et presser la bouteille. Répétez jusqu'à ce que le fluide protecteur sorte de la pompe. REMARQUE: Cette étape peut nécessiter deux personnes.
Laveuse haute pression
- Vider toute l'eau du tuyau haute pression, l'enrouler et le ranger dans le support de la poignée de la laveuse haute pression.
- Avec la buse en direction du sol et le pistolet et le tube de pulvérisation en position verticale, enfoncer la détente pour vidanger toute l'eau. Ranger dans le support du pistolet.
- Ranger le tuyau pour produits chimiques afin de le protéger de dommages éventuels.
ATTENTION : risque de blessures corporelles. Ne pas pincer les mains entre le module et le cadre pour éviter de se pincer les mains.
AVIS : risque de dommages à la propriété. Toujours ranger et transporter l'appareil à la verticale.
Accessoires
Les accessoires recommandés pour votre outil peuvent être achetés auprès du distributeur local ou d'un centre de réparation agréé. Si vous avez besoin d'assistance pour trouver un accessoire pour votre outil, veuillez contacter FNA Group at cservice@fna-group.com, 7152 99th Street Pleasant Prairie, WI 53158, IL 60007, or call 1-877-362-4271.
DANGER : Risque d'injection de liquides. Si une lance ou un pistolet de rechange est utilisé avec cette laveuse à pression, NE PAS utiliser une lance et/ou une combinaison lance et pistolet dont la longueur est inférieure à celle des lances et pistolets fournis avec cette laveuse à pression; la mesure se fait de l'extrémité de la buse à la détente du pistolet.
WARNING : l'utilisation de tout autre accessoire n'est pas recommandée avec cet outil, cela pourrait s'avérer dangereux. Utiliser uniquement des accessoires de classement égal ou supérieur à celui de la laveuse haute pression.
Veuillez disposer des informations suivantes pour tout appel concernant une réparation :
Numéro de modèle ____
Numéro de série ____
Date et lieu de l'achat ____
Réparations
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et les réglages doivent être réalisés par un centre de réparation en usine FNA, un centre de réparation agréé FNA ou par d'autres techniciens qualifiés. Toujours utiliser des pièces de rechange identiques.
Garantie limitée
Le fabricant de ce produit consent à réparer ou à remplacer les pièces désignées qui sont jugées défectueuses pendant la période de la garantie indiquée ci-dessous, et ce à la seule discrétion du fabricant. Des limitations/extensions et exclusions spécifiques s'appliquent.
Cette garantie couvre des défectuosités du matériel et de la main-d’œuvre, mais pas les défaillances de pièces causées par une usure normale, la dépréciation, un usage abusif ou inapproprié, des dommages accidentels, la négligence, l’entretien, qualité de l’eau ou l’entreposage. Pour toute réclamation en vertu de la garantie, toute pièce jugée défectueuse doit être conservée et doit être disponible pour le renvoi à un Centre de service sous garantie pour l’inspection sur demande. Les jugements et décisions du fabricant concernant la validité des réclamations en vertu de la garantie sont finals.
Ces garanties s'appliquent à l'utilisateur final et ne sont pas transférables. En tant que Centre de service sous garantie autorisé par l'usine et ayant un personnel formé, l'usine acceptera les conditions de toutes les garanties des composants et satisfera les réclamations en vertu des dispositions appropriées des garanties.
Sans s'y limiter, les pièces qui subissent une usure normale comprennent les soupapes et les joints d'étanchéité et ces pièces ne sont pas couvertes par cette garantie.
Cette garantie remplace toute autre garantie expresse ou implicite, y compris mais sans s'y limiter, les garanties de qualité marchande ou d'adaptation à un usage particulier et, par la présente, toute garantie de ce genre est renoncée et exclue par le fabricant. L'obligation du fabricant en vertu de la garantie est limitée à la réparation ou au remplacement des produits défectueux, selon les dispositions de la présente, et le fabricant ne sera pas responsable de toute perte ou dépense ou tout dommage ultérieur - y compris les dommages subis lors de l'expédition, dans un accident, suite à un usage abusif ou inapproprié, un acte de Dieu ou la négligence. Également exclus de la garantie sont les dommages subis suite à l'utilisation de pièces non achetées du fabricant et suite aux modifications effectuées par un personnel non autorisé par l'usine. Tout manque de suivre les directives figurant dans le guide d'instruction lors de l'installation et de l'utilisation de l'équipement annulera la garantie.
les machines utilisées comme équipement de location, les dommages subis lors de l'expédition (de telles réclamations doivent être soumises au transporteur), dans un accident ou suite à un usage abusif ou inapproprié, un acte de Dieu ou la négligence. Également exclus de la garantie sont les dommages subis à cause de réparations ou de modifications effectuées par un personnel non autorisé par l'usine ou à cause de l'installation ou de l'utilisation de l'équipement sans suivre les directives figurant dans le guide d'instruction.
Le fabricant ne sera pas responsable pour les dommages indirects, les blessures corporelles ou les pertes commerciales.
Responsabilité de l'acheteur initial (utilisateur initial) :
- Pour transmettre une réclamation de garantie sur votre hydronettoyeur DEWALT, communiquez le problème à 1-877-362-4271 ou cservice@fna-group.com afin d'obtenir une autorisation et des directions pour trouver le centre de service le plus près de chez vous.
- Conserver le reçu de caisse d'origine comme preuve d'achat pour toute réparation couverte par la garantie.
- Utiliser une diligence raisonnable lors de l'utilisation et de l'entretien du produit comme décrit dans le ou les mode(s) d'emploi.
La garantie ne s'applique pas aux défaillances causées par :
- les marchandises vendues comme remises à neuf, utilisées comme équipement de location, utilisées à des fins commerciales ou applications commerciales, articles en montre ou modèles de présentation;
- les dommages subis lors du transport
- les dommages dus à la détérioration chimique, tartre, rouille, l'expansion thermique ou à la corrosion
- les dommages subis par le gel
- les dommages causés par les pièces ou accessoires non achetés d'un concessionnaire autorisé ou non approuvés par le fabricant.
- l'usure normale des pièces mobiles ou des composants affectés par les pièces mobiles.
Moteur
Couvert par la garantie du fabricant du moteur. Consultez le guide du moteur.
Pompe haute pression (défectuosités dans le matériel ou la main-d'œuvre)
Trois (3) ans de la date d'achat.
Cadre (défectuosités dans le matériel ou la main-d'œuvre)
Cinq (5) ans de la date d'achat.
D'autres composants (défectuosités dans le matériel ou la main-d'œuvre)
Comprend les buses, tuyaux, pistolets de vaporisation, lances, pneus, pieds
- Quatre-vingt-dix (90) jours de la date d'achat.
Mode de dérivation : l'eau recircule au sein de la pompe lorsque la détente du pistolet-pulvérisateur n'est pas engagée.
Tuyau pour produits chimiques : alimente la pompe en agents nettoyants qui seront ajoutés à l'eau pompée. Se reporter à la section Produits chimiques et solvants de nettoyage.
Système d'injection de produit chimique : mélange les nettoyants ou les solvants de nettoyage avec l'eau pour améliorer l'efficacité du nettoyage.
Commande d'étrangleur : ouvre et ferme la soupape d'étranglement du carburateur.
UN : unités de nettoyage. GPM multiplié par la psi. (GPM x PSI = UN)
Levier de la soupape à essence : Ouvre et ferme la connexion entre le réservoir à essence et le carburateur.
GPM*: gallons par minute. L'unité de mesure du débit d'eau.
PSI*: livres par pouces carrés. L'unité de mesure de la pression d'eau. S'utilise également pour la pression atmosphérique, hydraulique, etc.
* Conforme à la Norme de performance CETA CPC-100.
kPa (kilopascal) : unité de mesure de pression. 1 kilopascal est égal à 1000 pascals.
Tube de pulvérisation à branchement rapide : ce système permet à l'utilisateur de changer rapidement les buses haute pression. Se reporter à la section Buses du tube de pulvérisation.
Soupape de surpression thermique : lorsque la température à l'intérieur de la pompe dépasse un certain seuil (température élevée), la soupape s'ouvrira et relâchera un jet d'eau pour essayer d'abaisser la température à l'intérieur de la pompe. La soupape se fermera par la suite.
Approvisionnement/Arrivée d'eau : toutes les laveuses haute pression exigent une arrivée d'eau. Elles requièrent une pression d'eau d'au minimum 138 kPa (20 psi) et un volume d'au moins 19 l/min (5 gallons par minute).
Guide de dépannage
Cette section énumère les défaillances les plus communes, leurs causes et les mesures correctives. L'opérateur ou le personnel d'entretien peut exécuter certaines mesures correctives, d'autres exigent l'assistance d'un technicien FNA qualifié ou du distributeur.
Problème Code
| Le moteur ne démarre pas 1, 2, 3, 4, 5, 6, 7, 8, 29 | (se reporter au mode d'emploi du moteur pour plus de renseignements à propos du dépannage moteur) |
| Pression basse ou inexistante (première utilisation) 9, 10, 11, 12, 13, 14, 15, 16 |
| N'aspire pas les produits chimiques 16, 17, 18, 19, 20, 21 |
| Pression basse ou inexistante (après une période d'utilisation normale) | 22, 23, 24 |
| Water leaking at gun/spray wand connection 25, 26 |
| Fuite d'eau au raccord pistolet/tube de pulvérisation 25, 26, 27, 28 |
| La pompe pulse 12 |
Codes de dépannage
CODE CAUSE PROBABLE SOLUTION PROBABLE
| 1 Sans essence. Faire l'appoint d'essence. |
| 2 Niveau d'huile bas. Faire l'appoint d'huile. |
| 3 La pression se développe après deux utilisations du lanceur ou après la première utilisation. | Appuyer sur la détente du pistolet pour décompresser le système. |
| 4 | Le levier de l'étrangleur est en position NO CHOKE (sans étranglement). Déplacer l'étrangleur en position CHOKE (étranglement). |
| 5 Fil de la bougie détaché. Raccorder le fil de la bougie. |
| 6 | Interrupteur Marche/Arrêt du moteur en position D'ARRÊT. | Déplacer l'interrupteur de Marche/Arrêt en position MARCHE. |
| 7 Le levier de l'étrangleur est en position CHOKE (étranglement) et le moteur est chaud ou le moteur a été exposé à une chaleur thermique pour une période de temps prolongée. | Déplacer l'étrangleur en position NO CHOKE (sans étranglement). |
| 8 | Soupape à essence fermée. | OUVRIR le levier de la soupape à essence. |
| 9 | Le tube de pulvérisation n'est pas réglé sur haute pression. | Consulter la sectionBuses du tube de pulvérisation sousFonctionnement. |
| 10 | Faible approvisionnement en eau. | L'approvisionnement en eau doit être d'au moins 19 l/min (5 GPM) à 138 kPa (20 psi). |
| 11 | Fuite au raccord du tuyau haute pression. | Réparer la fuite. Utiliser un ruban d'étanchéité au besoin. |
| 12 | Buse obstruée. | Consulter la sectionNettoyage des buses sousEntretien. |
| 13 | Grille du filtre d'eau obstruée. | Retirer et nettoyer le filtre. Consulter la sectionNettoyage du filtre de l'admission d'eau sousEntretien. |
| 14 | Présence d'air dans le tuyau. | Éteindre le moteur puis fermer l'approvisionnement en eau. Débrancher l'arrivée d'eau de l'admission de la pompe et l'ouvrir pour enlever toutes les bulles d'air du tuyau. Dès l'obtention d'un jet d'eau, fermer l'arrivée d'eau. Raccorder l'arrivée d'eau à l'admission de la pompe et l'ouvrir. Appuyer sur la détente pour retirer les dernières bulles d'air. |
| 15 | Le levier de l'étrangleur est en position CHOKE (étranglement). | Déplacer l'étrangleur en position NO CHOKE (sans étranglement). |
| 16 | Le tuyau haute pression est trop long. | Utiliser un tuyau haute pression de moins de 30,48 m (100 pi). Utiliser un boyau d'eau plus long au besoin au lieu d'un tuyau haute pression plus long. |
| 17 | Tube de pulvérisation n'est pas réglé sur basse pression. | Consulter la sectionBuses du tube de pulvérisation sousFonctionnement. |
| 18 | Filtre du système d'injection de produits chimiques obstrué. | Nettoyer le filtre. |
CODE CAUsE PROBABIE sOIUTiOn PROBABIE
| 19 Dans la solution de nettoyant, la grille pour produit chimique est absente. | S'assurer que l'extrémité du tuyau pour produit chimique soit entièrement immergée dans la solution nettoyante. |
| 20 | Produit chimique trop épais. | Diluer le produit chimique. La solution doit avoir la même consistance que l'eau. |
| 21 | Accumulation de produit chimique dans le système d'injection. | Faire nettoyer ou remplacer les pièces par un centre de réparation autorisé. |
| 22 | Joint d'étanchéité ou garniture usés. | Les faire remplacer par un centre de réparation autorisé. |
| 23 | Soupapes obstruées ou usées. Les faire remplacer par un centre de réparation autorisé. | |
| 24 | Piston de décompression usé. Les faire remplacer par un centre de réparation autorisé. | |
| 25 | Joint torique usé ou brisé. Vérifier et remplacer. | |
| 26 | Raccord de tuyau lâche. Serrer. | |
| 27 | Garnitures d'étanchéité du piston usées. | Les faire remplacer par un centre de réparation autorisé. |
| 28 | Tête ou tubulures de la pompe endommagées par le gel. | Les faire remplacer par un centre de réparation autorisé. |
| 29 | Le filtre à air est rempli d'huile. | Nettoyer l'élément du filtre à air. Se reporter au mode d'emploi du moteur pour connaître la procédure correcte. |
