FreshSpa Thinline FSP-250 - Toilette Brondell - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bidet adaptable pour toilettes
Marque	Brondell
Modèle	FreshSpa Thinline FSP-250
Dimensions (L x l x H)	38,5 cm x 25,4 cm x 8,5 cm
Épaisseur	0,6 cm
Poids	0,55 kg
Alimentation	Aucune (mécanique, sans électricité ni piles)
Pression d'eau entrante	0,08 MPa à 0,8 MPa (11,6 à 116 psi)
Température d'eau entrante	0 °C à 70 °C (32 °F à 158 °F)
Débit d'eau	2,5 L/min (0,66 gal/min)
Fonctions principales	Lavage avant et arrière, réglage précis de pression, nettoyage de buse, arrêt
Type de buses	Double buse (avant et arrière), rétractable hygiénique, auto-nettoyante
Matériau	ABS, corps monobloc, valve interne en céramique
Raccordement	Raccord en T en laiton 7/8" (2,2 cm), boyau métal tressé 73,7 cm
Installation	Se pose facilement, s'adapte au WC, tous accessoires fournis
Entretien et nettoyage	Nettoyer la buse avec brosse à dents et détergent doux ; bidet avec nettoyant non abrasif
Sécurité	Couper l'alimentation en eau en cas de non-utilisation prolongée ; régler pression minimale avant activation
Pièces détachées et réparabilité	Supports réglables (2), valve en T, tuyau métal tressé, ruban téflon ; réparation par centre agréé
Garantie	Garantie résidentielle limitée d'un an (pièces et main-d'œuvre)
Informations générales	Service client Brondell : 1-888-542-3355

FOIRE AUX QUESTIONS - FreshSpa Thinline FSP-250 Brondell

Comment installer le bidet FreshSpa Thinline FSP-250 ?

Retirez le siège existant, coupez l'alimentation en eau et videz le réservoir. Connectez la valve en T à la valve de remplissage du réservoir, puis fixez le tuyau du bidet. Installez les supports réglables, placez le bidet sur la cuvette, replacez le siège et serrez. Rétablissez l'eau et vérifiez les fuites.

Que faire en cas de fuite après installation ?

Vérifiez que toutes les rondelles en caoutchouc sont bien en place et que les raccords sont serrés. Si nécessaire, utilisez le ruban téflon fourni sur les filetages. Attendez 5 à 10 minutes après ouverture de l'eau pour vérifier à nouveau.

Comment régler la pression de l'eau ?

Tournez la molette de précision : vers le symbole (+) pour augmenter la pression, vers (-) pour la diminuer. Avant d'activer le lavage, réglez toujours la pression au minimum pour éviter les éclaboussures.

Comment nettoyer la buse du bidet ?

Tirez sur l'embout de la buse et nettoyez les gicleurs avec une brosse à dents ou un chiffon doux et un détergent doux (ex. liquide vaisselle). Resserrez l'embout occasionnellement. Ne laissez pas tomber l'embout dans la cuvette.

Le bidet fonctionne-t-il sans électricité ?

Oui, le FreshSpa Thinline est entièrement mécanique. Il ne nécessite aucune alimentation électrique ni piles. Il utilise la pression de l'eau du réseau pour fonctionner.

Comment utiliser la fonction de lavage avant ou arrière ?

Appuyez sur le bouton Lavage avant pour nettoyer l'avant, ou sur Lavage arrière pour l'arrière. Appuyez sur Arrêt pour stopper le jet. La buse se nettoie automatiquement avant chaque utilisation.

Que faire si le débit d'eau est faible ?

Vérifiez que la pression d'eau entrante est comprise entre 0,08 et 0,8 MPa. Assurez-vous que la valve d'arrivée d'eau est complètement ouverte. Nettoyez le filtre de la valve en T si obstrué.

Quels produits de nettoyage utiliser pour le bidet ?

Utilisez un nettoyant doux comme Simple Green ou Windex en pulvérisation. Évitez les produits abrasifs ou agressifs qui pourraient endommager le plastique ABS.

Comment entretenir le produit en cas de non-utilisation prolongée ?

Par précaution, coupez l'alimentation en eau au niveau du mur si le produit n'est pas utilisé pendant plus de quelques semaines. Cela évite les risques de fuites.

Que couvre la garantie du FreshSpa FSP-250 ?

La garantie résidentielle limitée d'un an couvre 100% des pièces et de la main-d'œuvre pour les défauts de fabrication. Elle s'applique à l'acheteur d'origine et exclut les dommages dus à une mauvaise installation, aux sédiments, aux surtensions, etc. Contactez Brondell au 1-888-542-3355 pour toute réclamation.

MODE D'EMPLOI FreshSpa Thinline FSP-250 Brondell

Joindre une preuve d'achat à cette page

Lisez ce guide d'utilisation pour une installation, une utilisation et un entretien corrects de ce produit. Après avoir lu et terminé l'installation, conservez ce guide dans un endroit facilement accessible.

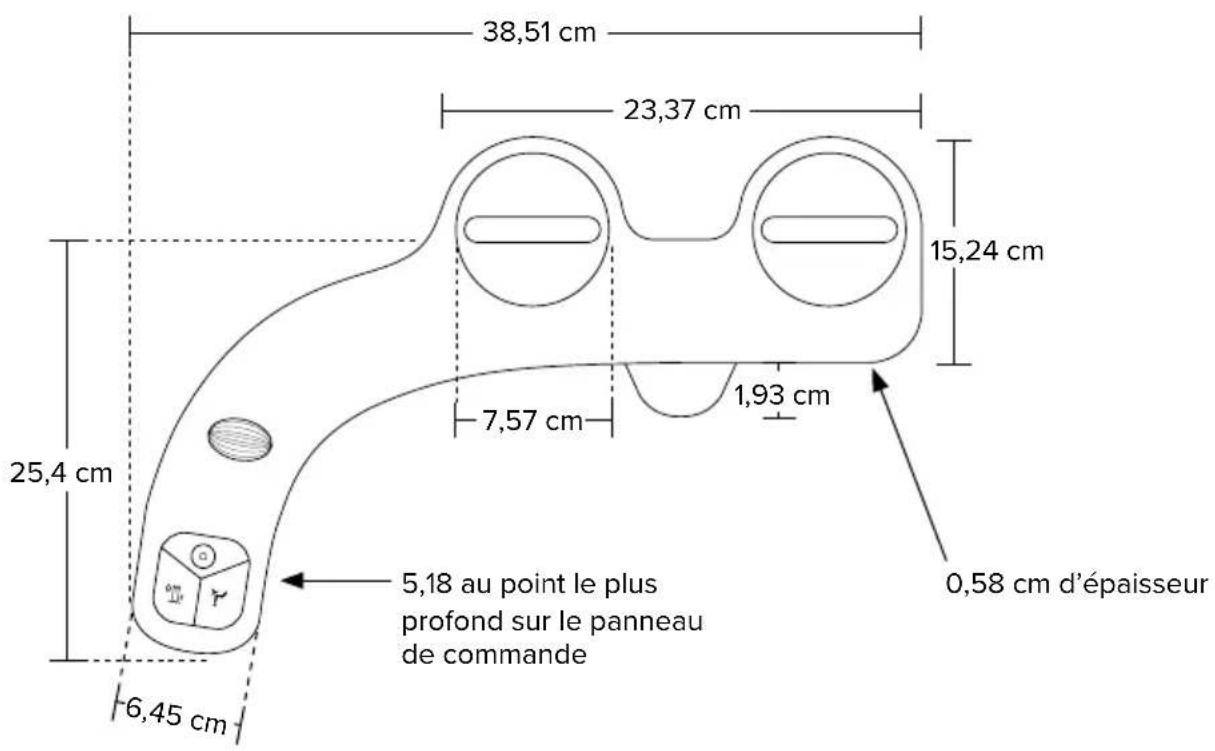

24 Caractéristiques du produit 25 Liste des pièces 26 Dimensions du produit

31 Fonctionnement du FreshSpa

Entretien

31 Nettoyage du FreshSpa 31 Non-utilisation à court terme

Données techniques

32 Garantie 33 Coordonnées

Traductions

1 Anglais 13 Espagnol

Caractéristiques du produit

• buses de lavage avant et arrêt distinctes
• buse rétractable hygiénique
• buse auto-nettoyante
• matériel ABS et corps monobloc
• rincage à température ambiante
• réglage précis de la pression de l'eau
• valve interne de noyau céramique
• raccord en T en laiton de 18 (2,2 cm)
• boyau flexible de haute qualité en métal tressé
• ne nécessite aucune alimentation électrique ou piles. se pose facilement, s'ajuste au WC
• Tous les accessoires pour une pose standard sont fournis.
• garantie d'un (1) an

Bidet à double buse

Supports réglables (2)

Raccord de valve en T avec rondelle conique en caoutchouc (2,2 cm x 2,2 cm x 1 cm)

Tuyau en métal ressé de 73,7 cm

Rubandeteflon

Important:

Veuillez noter que la valve en T fournie doit être installée sur la valve de replissage située sous le réservoir des toilettes, et NON sur l'arrivée d'eau froide venant du mur.

Si vous n'avez pas accès à la valve de replissage sous le réservoir des toilettes, veuillez contacter le service à la clientèle de Brondell au 888.542.3355. Nous serons peut-être en mesure de vous proposer d'autres solutions.

Vérifiez la canalisation d'alimentation en eau.

Vérifiez la canalisation d'alimentation en eau qui relie la valve de remplissage du réservoir des toilettes à la valve d'arrivée d'eau située sur le mur. S'il s'agit d'un conduit rigide, vous devrez vous procurer un tuyau flexible d'alimentation en eau pour le remplacer avant d'installer le FreshSpa. La longueur du tuyau peut varier mais la taille du raccord supérieur doit être de 18 (2,2 cm) Ballcock (pour être raccordé à la valve en T que vous installerez sous le réservoir des toilettes), et le raccord inférieur devra être de 38 (1 cm) ou 12 (1,3 cm) compression femelle (pour être raccordé à la valve d'arrivée d'eau située sur le mur).

INCORRECT

CORRECT

Installation du bidet adaptable

1. Retirez le siège des toilettes existant.

a. Soulevez les couvercles à charnières et utilisez un tournevis à tête plate ou un tournevis cruciforme pour enlever les boulons de montage. Sinon, vous pouvez avoir à desserrer les boulons de montage sous le siège. b. Retirez le siège des toilettes et mettez de côté le siège, les boulons de montage et le matériel.

1. Coupez l'alimentation en eau et tirez la chasse.

a. Coupez l'arrivée d'eau située sur le mur afin de stopper le flux d'eau. b. Tirez la chasse et maintenez la poignée enfoncée pour complètement vider le réservoir. c. Déconnectez le tuyau d'alimentation en eau de la valve de replissage sous le réservoir des toilettes.

1. Raccordez la valve en T 7 / 8 ” (2,2 cm) à l'arrivée d'eau et à la valve de replissage d'eau sous le réservoir des toilettes.

a. Installez la valve en T 7 / 8 ” (2,2 cm) avec la rondelle en caoutchouc sur le raccord d'eau entrant au fond de votre réservoir d'eau. Assurez-vous que la rondelle en caoutchouc est correctement placée, partie conique vers le haut. b. Raccordez le conduit d'alimentation en eau provenant du mur au bas de la valve en T.

Étape 1b

Étape 2c

Étape 3a

Étape 3b

Installation du bidet adaptable

1. Raccordez le tuyau du bidet à la valve en T.

a. Les extrémités du tuyau du bidet ont des tailles différentes. Trouvez la plus petite des deux extrémités. b. Raccordez la plus petite extrémité du tuyau en métal tresse du bidet au côté libre restant de la valve en T installée.

1. Installez les supports de montage réglables sur le bidet adaptable.

a. Alignez les points de l'un des supports de montage réglables avec les points situés autour de l'un des éléments de fixation qui est libre. b. Enforcez le support dans l'objet de fixation jusqu'à ce qu'il s'emboîte. c. Répétez les étapes 1 et 2 pour installer l'autre support de montage réglable.

1. Installez le bidet adaptable sur les toilettes.

a. Placez le bidet sur la toilette avec la buse près du fond de la toilette, en laissant un léger espace entre la toilette et les buses. Cet espace varie selon la toilette. b. Assurez-vous que les supports réglables s'alignent avec les trous dans la cuvette des toilettes. Vous devrez peut-être faire tourner les supports réglables en conséquence pour qu'ils soient correctement alignés. c. Replacez le siège des toilettes par-dessus le bidet adaptable et fixez le tout à l'aide du matériel d'origine du siège des toilettes. Assurez-vous que le bidet adaptable et le siège ne bougent pas. d. Assurez-vous qu'aucun bouton du panneau de commande n'est enfoncé pour éviter d'asperger de l'eau hors des toilettes par accident.

Étape 4b

Étape 6a

Etape 6b

Étape 6c

Installation du bidet adaptable

1. Raccordez le tuyau du bidet au bidet adaptable. Reliez l'extrémité libre du tuyau du bidet au raccord sous le bidet adaptable.
2. Ouvrez l'alimentation en eau et vérifiez s'il y a des fuites.

a. Rétablissez doucement l'alimentation principale en eau et vérifiez qu'il n'y a pas de fuite. b. Patientez 5 à 10 minutes, vérifiez à nouveau et poursuivez s'il n'y a aucune fuite.

Étape 7

Remarque: En cas de fuite, vérifiez toutes les rondelles en caoutchouc et assurez-vous que tous les raccords d'eau sont bien étanches et solidement serrés. Si nécessaire, vous pouvez utiliser le ruban de teflon fourni (ruban de plombier) pour tout raccord non étanche.

Utilisation du freshspa:

Pour nettoyer la buse du bidet, appuyez sur le bouton « Nettoyage de la buse » et celle-ci sera alors nettoyée avec de l'eau. Appuyez sur le bouton « Arrêt » pour mettre fin au nettoyage de la buse.

Pour activer la fonction de lavage avant, appuyez sur le bouton « Lavage avant ». Pour activer la fonction de lavage arrêté, appuyez sur le bouton « Lavage arrêté »

• Pour augmenter la pression de l'eau, descendez la molette vers le symbole (+).
• Pour diminuer la pression de l'eau, remontez la molette de précision vers le symbole (-). Pour arrêter l'écoulement de l'eau, appuyez sur le bouton « Arrêt »

Avertissement: Pour éviter tout risque de génie ou de blessure, tournez la molette de précision jusqu'au niveau de pression minimum avant d'activer la fonction de lavage.

Nettoyage du freshspa:

Pour nettoyer la buse, tirez sur l'embout de la buse et nettoyez les gicleurs à l'aide d'une brosse à dents ou d'un chiffon doux et d'un détergent doux (comme du liquide vaisselle).

Lors du nettoyage, veillez à ne pas faire tomber l'embout de la buse et à ne pas le faire évacuer par la chasse d'eau. Resserrez de temps en temps l'embout pour éviter qu'il ne se desserre suite à l'utilisation ou au nettoyage.

Pour nettoyer le bidet, utilisez un nettoyant doux comme les pulvérisateurs Simple Green ou Windex pour nettoyer le FreshSpa. Ne frottez pas ou n'utilisez pas de produits agressifs ou abrasifs pour nettoyer le bidet FreshSpa, cela pourrait endommager le produit.

Non-utilisation à court terme:

Si le produit n'est pas utilisé pendant plus de quelques semaines, vous pouvez couper l'alimentation en eau au mur par mesure de précaution supplémentaire.

FRESHSPA THINLINE PRECISION ESSENTIAL BIDET ATTACHMENT WITH DUAL NOZZLE
Modèle	FSP-250, buse double, température ambiente
Plage de pression de l'eau entrante 11.60 psi-116.03 psi / 0.08 MPa-0.8 MPa
Plage de température de l'eau entrante	32 °F-158 °F / 0 °C-70 °C
Débit	0.66 gal/min / 2.5 L/min
Dimensions du produit	15.16in x 10.0in x 3.35in / 38.5cm x 25.4cm x 8.5cm
Épaisseeur du produit	0.23in / 0.6cm
Poids du produit	1.21lbs / 0.55kg

Remarque: Les spécifications indiquées ci-dessus peuvent être modifiées sans préavis pour des raisons d'amélioration des performances du produit.

La garantie des produits Brondell est une des meilleures de l'industrie. Brondell garantit que tous ses produits (hors éléments consommables) sont exempts de tout vice de fabrication et de matière sous utilisation normale.

FreshSpa FSP-250 garantie résidentielle limitée d'un an

Couverture à 100% de toutes pièces et main-d'œuvre pour l'ensemble du produit pour la première année à partir de la date d'achat originale.

FreshSpa FSP-250 garantie commerciale

Période de garantie d'un an à partir de la date d'achat originale pour tous les produits Brondell. Les garanties ne s'appliquent pas aux produits qui sont utilisés à des fins commerciales lourdes, à l'hôpital, ou pour d'autres usages intensifs et non résidentiels.

1. BRONDELL garantit que ses produits sont exempts de défauts de fabrication dans le cadre d'une utilisation normale. Cette garantie s'applique uniquement à L'ACHETEUR D'ORIGINE.
2. Les obligations de BRONDELL au titre de cette garantie sont limitées à la réparation ou au remplacement, au besoin de BRONDELL, des produits ou pièces défectueux, à condition que ces produits aient été correctement installés et utilisés conformément aux instructions. BRONDELL se réserve le droit de faire les inspections suffisantes pour déterminer la cause de la défectuosité. BRONDELL ne facture ni le travail ni les pièces au titre des réparations sous garantie pour la première année complète suivant la date d'achat pour tous les produits sauf sur ceux pouvant être soumis à des restrictions d'utilisation commerciale.
3. BRONDELL n'est pas responsable du coût de l'enlèvement, du retour (frais de port) et/ou de la réinstallation des produits. Cette garantie NE s'applique PAS aux :
4. Dommages ou pertes survenant pendant l'expédition.
5. Dommages ou pertes dues à des causes naturelles ou causées par l'homme hors du contrôle de BRONDELL, y compris mais sans toutefois s'y limiter les incendies, séismes, inondations, etc. Dommages ou pertes résultant de sédiments ou de matières étrangères contenues dans les circuits d'eau.
6. Dommages ou pertes résultant d'une installation incorrecte ou d'une négligence, y compris l'installation d'un appareil dans un environnement difficile ou dangereux.
7. Dommages ou pertes résultant de la dépose, d'une réparation incorrecte, d'une modification du produit ou d'un entretien inadéquat, y compris les dommages causés par le chloré ou par des produits chlorés.
8. Dommages ou pertes résultant de surtensions électriques, de pannes électriques, de la foudre ou d'autres accidents qui ne sont pas la faute de Brondell ou qui sollicitent le produit hors de ses tolérances.
9. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez avoir d'autres droits qui varient d'un État à l'autre.

LA PRESENTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR BRONDELL. LA RÉPARATION OU LE REMPLACEMENT PREVUS DANS LA PRESENTE GARANTIE SONT L'UNIQUE RECOURS DE L'ACHETEUR. BRONDELL NE SERA PAS RESPONSABLE DE LA PERTE D'UTILISATION DU PRODUIT, N D'AUTRES DOMMAGES INDIRECTS, SPEÇAUX OU CONSEQUENTS, NI DES DÉPENSES ENCOU RUES PAR L'ACHETEUR, NI DES COûTS DE TRAVAIL OU AUTRES COûTS DUS À L'INSTALLATION, À LA D'POSE OU À LA RÉPARATION PAR DES TIERS, NI D'AUCUNE AUTRE DÉPENSE QUI N'EST PAS EXPLICITÉN ENONCÉE CI-DESSUS. SAUF DANS LA MESURE OÜ LA LOI EN VIGUEUR L'INTERDIT, TOUTE GARANTIE IMPLICITE, Y COMPRIS CELLE DE QUALITÉ MARCHANDE, EST EXPRESSEMENT LIMITÉA À LA DUREE DE LA PRESENTE GARANTIE. CERTAINS ETATS N'AUTORISENT DE LIMITATIONS ET CETTE EXCLUSION PEUT NE PAS S'APPLIQUER À VOUS.

Pour bénéficier d'un service de réparation au titre de la présente garantie, vous devez contacter un centre de service/agréé BRONDELL pour obtenir une ARM (Autorisation de retard de marchandise). Une preuve d'achat sous la forme d'une copie de votre reçu original doit accompagner l'appareil retourné pour que la garantie soit valide. Veuillez rapporter ou envoyer l'unité en port prépayé au Centre de service agréé Brondell le plus proche avec votre ARM et une preuve d'achat.

Pour obtenir votre ARM et localiser l'emplacement du centre de service BRONDELL le plus proche, appelez le 1-888-542-3355.

Pour toutes questions,

communiquez avec le Service à la

Clientèle Brondell : 1-888-542-3355

Fabrique par:

Brondell, Inc.

PO Box 470085

San Francisco, CA 94147-0085

USA

S'il vous plaît conserver les

dossiers de réception des

réclamations de garantie.
