MODE D'EMPLOI Swash Ecoseat S102 Brondell
Consignes de Sécurité .... Page 32
Caractéristiques du Produit .... Page 32

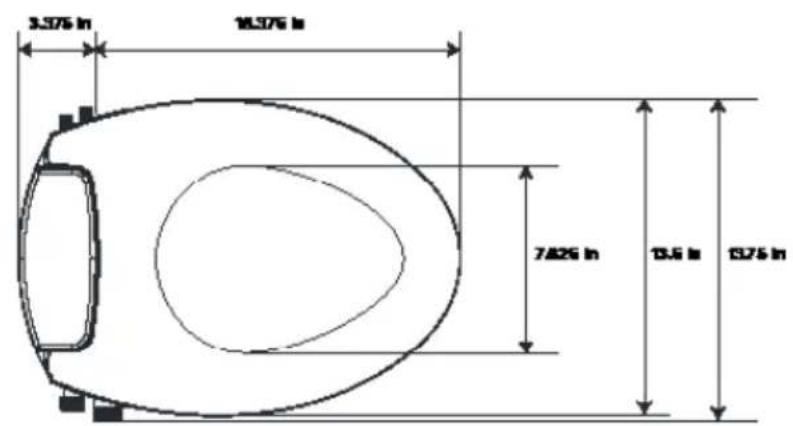

Dimensions du Produit ...... Page 33
Composants du Produit.....Page 34
Raccordement de L'alimentation en Eau Froide .. Page 35
Raccordement de L'alimentation en Eau Chaude. Page 38
UTILISATION DU PRODUIT
Fonctionnement du Swash.....Page 39
MAINTENANCE ET INFORMATIONS TECHNIQUES
Spécifications Techniques ...... Page 40
Nettoyage du Swash....Page 41
Nettoyage des Buses....Page 41
Dépannage ...... Page 42
Garantie....Page 43
Coordonnées Page 44
Inglés Page 1
Español Page 16
Utiliser ce produit uniquement aux fins pour lesquelles il est destiné, tel que décrit dans ce manuel.
Ne pas démonter, réparer ou modifier le produit : la maintenance doit uniquement être effectuée par un représentant Brondell certifié.
Ne pas immerger le produit ou ne pas pulvériser d'eau directement sur ou dans le produit.
Ne pas se tenir debout sur ce produit, ne pas laisser tomber d'objets lourds dessus et ne pas insérer d'objets dans les ouvertures ou les tuyaux.
Ne pas tirer sur le tuyau d'alimentation en eau ou ne pas le soumettre à de fortes pressions.
Ne pas utiliser de brosses dures ou des détergents abrasifs pour nettoyer l'appareil, utiliser uniquement un savon doux et un chiffon doux pour le nettoyage.
Baguettes Hygiéniques de Lavage Doubles
Le Swash utilise deux baguettes hygiéniques de lavage : l'une pour le nettoyage du postérieur et l'autre pour la toilette féminine.
Utilisation Sans Électricité
L'utilisation du Swash ne nécessite pas d'électricité. Toutes les fonctions du Swash sont accessibles à l'aide de la commande pratique et fonctionnent grâce à la pression de l'eau domestique.
Installation Facile
Ne nécessite aucun outillage spécial, plombier professionnel ou prise électrique pour l'installation.
Conception Ergonomique
Le couvercle ergonomique à fermeture lente et le siège sont conçus pour garantir l'expérience la plus confortable.
Baguettes Hygiéniques Autonettoyantes
Avant et après chaque utilisation, les baguettes de lavage effectuent un autonettoyage pour éliminer accumulation ou débris.

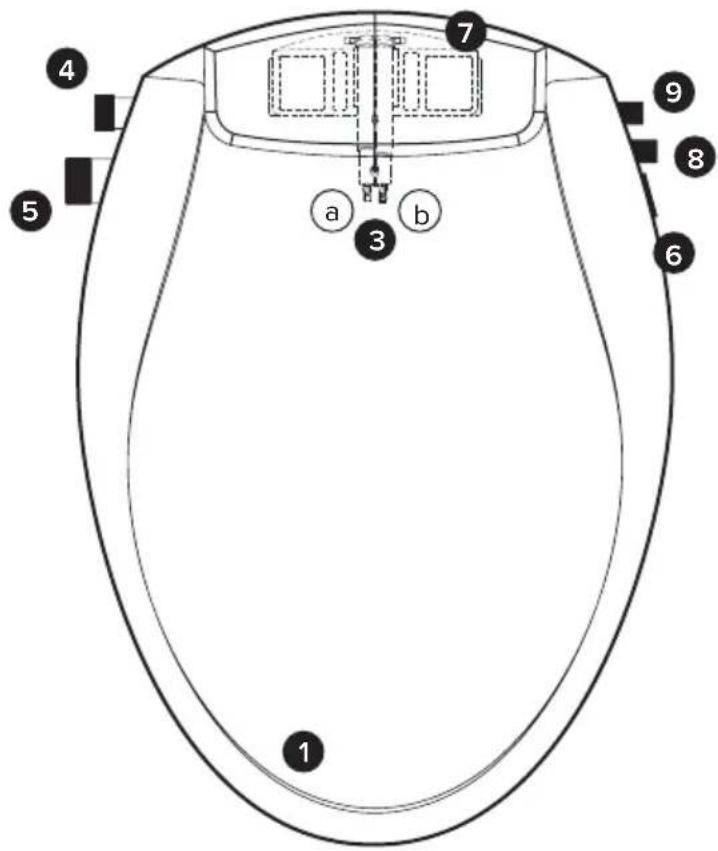

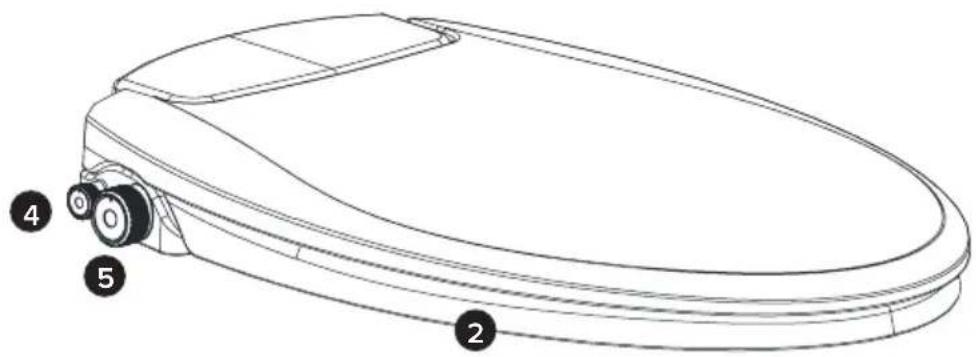

Vue du Haut Allongée
- Couvercle
- Siège
- Baguettes de Lavage
a. Baguette Postérieure
b. Baguette Frontale
-
Bouton de Commande de la Température
-
Bouton de Commande du Lavage
- Bouton de Dégagement Rapide
- Plaque de Montage
- Arrivée d'eau Chaude
- Arrivée d'eau Froide


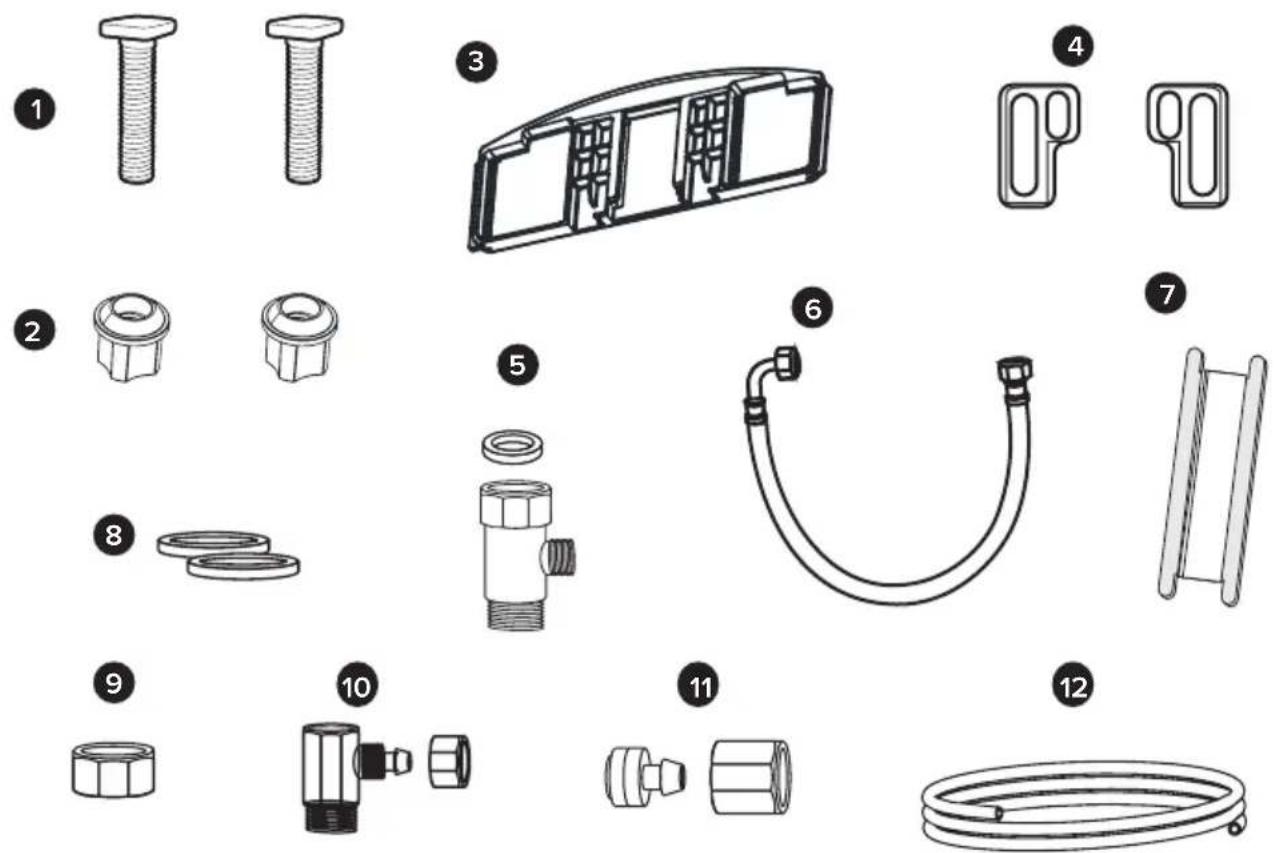

- Boulon de montage (2)
- Écrou à manchon fileté (2)
- Plaque de montage
- Support réglable
- Raccord de valve en T avec rondelle
-
Tuyau de 27,75 po en métal tressé pour l'eau froide
-
Ruban de Téflon
- Rondelles en caoutchouc
- Joint d'eau chaude
- Adaptateur en T
- Raccord et écrou
- Tuyau d'eau chaude
Veuillez lire attentivement ces instructions avant d'installer le Swash. Tout manquement pourrait entraîner des inondations, des fuites ou endommager le produit.
- Retrait du siège de toilettes existant
a. Soulever les couvercles à charnières et utiliser un tournevis pour enlever les boulons de montage.
b. Retirer le siège des toilettes.
REMARQUE : Les étapes peuvent varier selon le type de siège et de toilettes.
- Couper l'alimentation en eau et tirer la chasse d'eau
a. Couper l'alimentation en eau pour arrêter le débit d'eau.
b. Tirer la chasse d'eau et maintenir la poignée enfoncée pour complètement vider le réservoir.
c. Déconnecter le tuyau d'alimentation en eau du réservoir des toilettes. Ne pas déconnecter de l'alimentation en eau.
REMARQUES:
- Si vous le désirez, vous pouvez placer un récipient sous le réservoir pour récupérer l'excès d'eau.
- Ne pas poursuivre sans avoir complété les étapes ci-dessus.
-
Tout manquement pourrait entraîner des inondations, des fuites ou endommager le Swash.
-
Raccorder la valve en T à la valve de remplissage du réservoir des toilettes
a. Insérer la rondelle en caoutchouc dans la valve en T.
b. Installer la valve en T avec la rondelle en caoutchouc sur le raccord d'arrivée d'eau au fond du réservoir de vos toilettes.
REMARQUES:

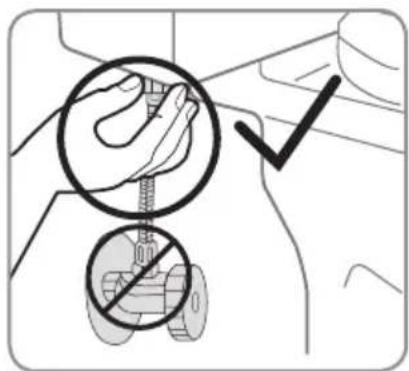

- La valve en T se raccorde directement à la valve de remplissage sous le réservoir de vos toilettes - elle ne se raccorde pas au mur.
- Raccorder uniquement au conduit d'alimentation en eau froide des toilettes.
-
Si votre conduit d'alimentation en eau est rigide, vous devrez sans doute le remplacer avant de poursuivre.
-
Raccorder le conduit d'alimentation en eau provenant du mur au bas de la valve en T.
-
Installation de la plaque de montage
a. Poser la plaque de montage réglable sur les trous de montage sur les toilettes, avec le caoutchouc face vers le bas, le bord incurvé face vers le réservoir des toilettes.
b. Poser les supports réglables, côté plat vers le bas, au centre de l'ouverture carrée dans la plaque de montage, et insérer les boulons de montage à travers les supports réglables et les trous de fixation. S'assurer que la tête carrée du boulon de montage est au même niveau que les côtés du support réglable.
c. Faire glisser l'écrou à manchon fileté sur les boulons de montage sous la cuvette des toilettes, et serrer pour fixer la plaque de montage.
- Attacher le Swash à la plaque de montage

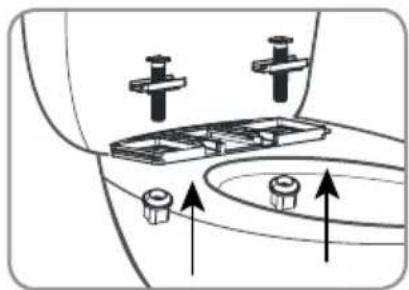

a. Poser le Swash à plat sur la cuvette des toilettes, en face de la plaque de montage, et faire glisser le siège sur la plaque jusqu'à ce qu'il soit fixé et s'enclenche.

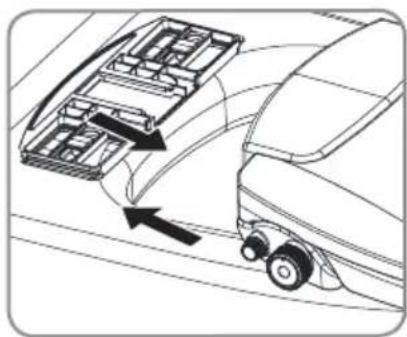

b. Si le siège semble trop court ou trop long pour les toilettes, ajuster la plaque de montage en conséquence. Pour ajuster la plaque de montage, desserrer les écrous à manchon fileté sous les toilettes et faire glisser le siège vers l'avant ou vers l'arrière, selon les besoins. Une fois que le siège est correctement aligné, serrer les écrous à manchon fileté pour le maintenir en place.
REMARQUES:
- Si vous suivez les instructions de montage de la section 6b et que votre siège ne s'installe toujours pas au même niveau que le rebord de vos toilettes, en fonction de la largeur de l'écartement des boulons de vos toilettes, vous pouvez insérer les boulons dans les supports supérieurs au-dessus des supports principaux sur votre plaque de montage pour déplacer votre siège vers le haut de 34 pouces supplémentaires.
- Raccorder le tuyau du bidet au siège
a. Raccorder le tuyau du bidet à l'arrivée d'eau. Serrer à la main pour fixer. Veiller à ne pas tordre le tuyau du bidet, à ne pas le plier de façon excessive ou à ne pas endommager le filetage des vis en plastique en vissant le tuyau au siège du bidet.
- Raccorder l'extrémité libre du tuyau du bidet à la vanne en T.
IMPORTANT:
- Si vous raccordez uniquement à l'alimentation en eau froide, vous devez installer le bouchon d'alimentation en eau chaude. (fourni - voir Page 35) sur le raccord d'eau chaude de votre Swash Ecoseat (voir schéma).
- Si l'alimentation en eau chaude n'est pas raccordée ou si le bouchon n'est pas installé, il y aura des fuites pendant l'utilisation.
- Si vous souhaitez également raccorder votre alimentation en eau chaude, passez alors à « Raccordement de l'alimentation en eau chaude » à la page 38.
- Raccorder l'alimentation en eau chaude
a. Identifier l'arrivée d'eau chaude de votre salle de bains, sous le lavabo / la vasque, et fermer complètement la valve d'alimentation en eau.
b. Vider le conduit d'eau chaude en réglant le robinet de l'évier sur « chaud », jusqu'à ce qu'il n'y ait plus d'eau qui coule.
c. Déconnecter le tuyau d'alimentation en eau chaude (raccordé au lavabo) de la valve d'arrivée d'eau. Vous pourriez avoir besoin d'une clé de 38 po compatible ou d'un outil similaire (non fourni).
REMARQUES:
- Il peut y avoir de l'eau résiduelle dans le tuyau, utiliser un petit récipient ou un chiffon pour récupérer l'eau résiduelle.
- Installer la valve en T de 38 po pour l'eau chaude et les petites rondelles en caoutchouc (si nécessaire) sur la valve d'arrivée d'eau chaude située sous le lavabo.
- Raccorder le conduit d'alimentation en eau chaude à l'extrémité libre (supérieure) de la valve en T.
- S'il n'a pas été déjà enlevé, dévisser le bouchon de pression qui couvre le raccord de pression.
a. Faire glisser le bouchon de pression sur l'e trémité libre du tuyau flexible pour l'eau chaude, avec le filetage à l'intérieur faisant face à l'e trémité libre.
b. Pousser le tuyau flexible pour l'eau chaude sur le raccord de pression.
IMPORTANT:
- S'assurer de faire glisser le tuyau flexible de l'eau chaude sur le raccord de pression jusqu'à ce que le tuyau dépasse la « lèvre » du raccord de pression et qu'il ne puisse aller plus loin.
c. Faites glisser le capuchon de pression jusqu'à ce qu'il atteigne le connecteur de pression, puis vissez-le fermement.
d. Dévissez et séparez le capuchon de pression de la pièce de connecteur. Faites glisser le capuchon de pression sur l'extrémité opposée du tuyau flexible pour eau chaude, puis insérez le connecteur de pression dans la même extrémité. Fixez cette extrémité à l'entrée d'eau chaude sur le siège du bidet, puis fixez le tube en place en vissant le bouchon à pression.
MISE EN GARDE:
- Ne serrez pas trop le bouchon de pression Vous risqueriez d'endommager le tuyau.
- Rétablir l'alimentation en eau
a. Rétablir doucement l'alimentation principale en eau et vérifier qu'il n'y a pas de fuite.

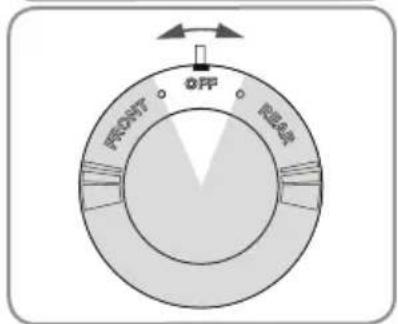

Avec la molette de commande de lavage intuitive segmentée par clic située sur le côté droit de votre siège, vous pouvez facilement sélectionner vos paramètres de lavage et la pression de l'eau à l'aide des instructions suivantes:
Off
Pour interrompre l'écoulement de l'eau, veuillez tournez le sélecteur et le remettre à sa position centrale d'origine de sorte que l'indicateur sur le sélecteur s'aligne avec l'encoche supérieure présente sur le corps du siège. Il s'enclenchera, fermant ainsi la valve.
Lavage Frontal

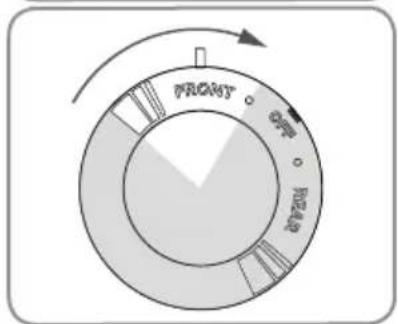

Pour un lavage frontal (toilette féminine), veuillez tourner le sélecteur dans le sens horaire (ou le faire rouler vers l'avant) en position assise. Plus vous tournez le sélecteur, plus la pression de l'eau sera forte.
Lavage du Postérieur
Pour un lavage du postérieur (du derrière), veuillez tourner le sélecteur dans le sens antihoraire (ou le faire rouler vers l'arrière) en position assise. Plus vous tournez le sélecteur, plus la pression de l'eau sera forte.
Buses Auto-Nettoyantes
Les buses passeront d'abord par un bref nettoyage automatique lorsque vous tournerez le sélecteur entre le lavage frontal et le lavage du postérieur.

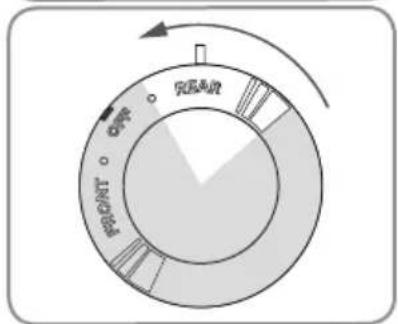

Contrôle de la Température

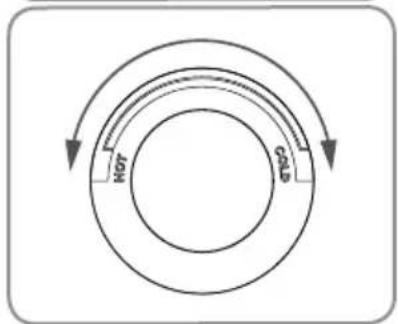

Il y a une molette de réglage de la température à côté de la molette de réglage du lavage. Veuillez tourner le sélecteur dans le sens horaire (ou le faire rouler vers l'avant) pour obtenir une eau plus chaude, et veuillez le tourner dans le sens antihoraire (ou le faire rouler vers l'arrière) pour une eau plus froide.
(La zone non ombragée représente le réglage en cours)
SPÉCIFICATIONS TECHNIQUES
| S102 SWASH ECOSEAT | |
| Modèle | Température double de l'Ecoseat |
| Pression d'alimentation en eau | 14 psi – 100 psi |
| Dimensions | Alongé : 14,25 po x 20,03 po x 2,55 poRond : 14,25 po x 18,47 po x 2,55 po |
| Poids | Allongé : 4,3 livres / Rond : 4,5 livres |
| Limite de poids siège/ couvercle | 330 livres / 330 livres |
MAINTENANCE
NETTOYAGE DU SWASH
Utiliser un chiffon doux et humide ainsi qu'un nettoyant doux (comme du savon à vaisselle, Simple Green ou Windex) pour essuyer le siège. NE PAS frotter ou utiliser de produits agressifs ou abrasifs pour nettoyer le Swash. NE PAS UTILISER de diluant, de benzène, de produits chimiques acides, de chlorure ou de détergent à base d'acide chlorhydrique. Cela peut entraîner de la corrosion sur les pièces métalliques, de la décoloration ou des rayures sur le corps du bidet.
REMARQUE:
- Attention de ne pas laisser de produits cosmétiques et de produits ménagers entrer en contact avec le siège du bidet, cela pourrait entraîner une décoloration irréversible. La plupart des taches s'éliminent à l'aide d'un mélange 1:1 d'alcool à friction et d'eau, ainsi qu'à l'aide d'un chiffon doux ou d'une serviette. Éviter que les produits ménagers et les produits cosmétiques (y compris, mais sans s'y limiter, divers pulvérisateurs pour cheveux et désodorisant, les lotions, les produits de douche, les autobronzants, les beurres corporels et les huiles) entrent en contact avec le siège. Éliminer toutes les substances qui entrent en contact avec le siège dès que possible.
NETTOYAGE DES BUSES
Pour nettoyer les buses, les retirer doucement de l'intérieur du siège, à la main, et utiliser un chiffon doux ou une brosse à dents pour nettoyer toute accumulation. Nettoyer les buses frontales et postérieures de la même manière.
DÉPANNAGE
Si le bidet semble fonctionner de façon anormale, veuillez consulter les conseils de dépannage avant d'appeler le SAV Brondell puisque la plupart des problèmes sont facilement résolus à l'aide de quelques simples étapes. Si vous ne parvenez pas à résoudre le problème après avoir vérifié les éléments suivants, veuillez appeler le SAV au 888-542-3355, du lundi au vendredi, entre 9h et 17h PST, ou faites-nous parvenir un courriel à support@brondell.com.
Vérifiez avant de continuer:
- Assurez-vous que le robinet d'alimentation en eau principal est ouvert.
- Confirmez qu'il n'y a pas de fuite de tuyaux ou d'alimentation en eau.
Après avoir vérifié les éléments ci-dessus, reportez-vous au tableau de dépannage suivant pour des solutions supplémentaires.
| Problème Cause(s) possible(s) Solution(s) | ||
| Débit d'eau faible ou pression du jet faible | 1. Alimentation en eau pas complètement ouverte.2. Buses sales.3. Filtre externe du bidet. | 1. Vérifier que la valve d'alimentation en eau au mur est complètement ouverte.2. Nettoyer les buses (voir la section Maintenance).3. Si un filtre externe de bidet est présent comme pour le SWF44, vérifier son état et le remplacer si nécessaire. |
| Les buses ne fonctionnent pas correctement | 1. Les buses sont sales.2. La pression de l'eau est trop faible.3. Filtre externe du bidet. | 1. Nettoyer les buses (voir le section Maintenance).2. Vérifier que la valve d'alimentation en eau au mur est complètement ouverte.3. Si un filtre externe de bidet est présent comme pour le SWF44, vérifier son état et le remplacer si nécessaire. |
| Fuites d'eau dans des zones différentes de celles des buses | 1. Eau qui fuit de la valve en T.2. Eau qui fuit du raccord du tuyau du bidet. | 1. S'assurer que le joint en caoutchouc est inséré correctement dans la valve en T, ajouter deuxième joint dessus et serrer fermement le raccord.2. S'assurer que le tuyau du bidet est correctement raccordé et serré. Vérifier les rondelles en caoutchouc et ne pas trop serrer. |
GARANTIE
Les produits BRONDELL sont couverts par certaines des garanties les plus complètes de l'industrie. BRONDELL garantit que tous les produits (à l'exception des consommables) sont exempts de tout vice de matière et de fabrication dans des conditions normales d'utilisation et de service.
Garantie résidentielle limitée d'un an pour le Swash Ecoseat
La garantie couvre à 100 % toutes les pièces et la main-d'œuvre pour l'ensemble du produit (à l'exclusion des filtres consommables) pour la première année à compter de la date d'achat originale.
Garantie commerciale du Swash Ecoseat
Période de garantie d'un an à compter de la date d'achat originale pour tous les produits BRONDELL. Les garanties peuvent ne pas s'appliquer aux produits qui sont utilisés à des fins commerciales, hospitalières ou d'autres applications non résidentielles à usage intensif.
Exclusions et restrictions
- BRONDELL garantit que ses produits sont exempts de défauts de fabrication dans des conditions normales d'utilisation et de service. Cette garantie n'est accordée qu'à l'ACHETEUR ORIGINAL.
-
Les obligations de BRONDELL par rapport à cette garantie se limitent à la réparation ou au remplacement, au choix de BRONDELL, du produit ou des pièces qui sont défectueuses dans la mesure ou les produits étaient correctement installés et utilisés, conformément aux instructions. Brondell se réserve le droit d'effectuer de telles inspections autant que nécessaire afin de déterminer la cause du défaut. BRONDELL ne facturera pas de frais pour la main-d'œuvre ou pour les pièces en rapport avec les réparations sous garantie pendant la première année à compter de la date d'achat, pour tous les produits, sauf pour ceux qui peuvent être soumis à des restrictions d'utilisation commerciale.
-
BRONDELL n'est pas responsable des frais encourus pour la dépose, le retour par la poste ou la réinstallation des produits. Cette garantie NE S'APPLIQUE PAS aux :
-
Dommages ou pertes causés par l'expédition.
- Dommages ou pertes de source naturelle ou humaine hors du contrôle de BRONDELL, y compris mais sans s'y limiter, incendie, tremblement de terre, inondation, etc.
- Dommages ou pertes résultant de sédiments ou de corps étrangers contenus dans un système de distribution d'eau.
- Dommages ou pertes résultant d'une mauvaise installation ou d'une installation négligente, y compris l'installation d'un appareil dans un environnement agressif ou dangereux.
-
Dommages ou pertes résultant de la dépose, d'une mauvaise réparation, d'une modification du produit ou d'un mauvais entretien, y compris les dommages causés par le chlore ou des produits dérivés du chlore.
-
Cette garantie vous donne des droits légaux spécifiques. Il est possible que d'autres droits s'appliquent en fonction des États.
CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR BRONDELL. LA RÉPARATION OU LE REMPLACEMENT PRÉVUS DANS LE CADRE DE LA PRÉSENTE GARANTIE SONT LES SEULS RECOURS À LA DISPOSITION DE L'ACHETEUR. BRONDELL NE SERA PAS TENU RESPONSABLE DE LA PERTE D'UTILISATION DU PRODUIT OU D'AUTRES FRAIS ACCESSOIRES, SPÉCIAUX, POUR DES DOMMAGES INDIRECTS OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR, OU DES FRAIS DE MAIN-D'ŒUVRE, OU D'AUTRES FRAIS DUS À L'INSTALLATION OU À LA DÉPOSE, OU POUR DES FRAIS DE RÉPARATION PAR DES TIERS, OU POUR TOUTE AUTRE DÉPENSE NON SPÉCIFIQUEMENT INDIQUÉE CI-DESSUS. SAUF DANS LA MESURE OÙ LA LOI APPLICABLE L'INTERDIT, TOUTE GARANTIE IMPLICITE, Y COMPRIS CELLE DE QUALITÉ MARCHANDE, EST EXPRESSÉMENT LIMITÉE À LA DURÉE DE LA PRÉSENTE GARANTIE. CERTAINS ÉTATS N'AUTORISENT PAS LES LIMITATIONS, DE SORTE QUE LES RESTRICTIONS ET EXCLUSIONS CI-DESSUS PEUVENT NE PAS S'APPLIQUER À VOUS.
Comment faire honorer la garantie
Pour obtenir un service de réparation dans le cadre de cette garantie, vous devez contacter un Centre de service BRONDELL agréé pour obtenir un NAR (numéro d'autorisation de retour). Une preuve d'achat sous la forme d'une copie du reçu original doit accompagner l'appareil retourné pour que la garantie soit valide. Déposez ou expédiez l'appareil avec frais d'envoi prépayés au Centre de service agréé BRONDELL le plus proche, accompagné du NAR et de la preuve d'achat.
Pour obtenir le NAR et localiser le Centre de service BRONDELL le plus proche de chez vous, veuillez communiquez avec nous au 1 888 542-3355, du lundi au vendredi, de 9 h à 17 h HNP.
brondell®
Téléphone : 1888 542-3355
Courriel : support@brondell.com
Site Internet : www.brondell.com
Pour toute question, veuillez communiquer avec le service à la clientèle de Brondell au
1 888 542-3355, du lundi au vendredi, de 9 h à 17 h HNP
FABRIQUÉ PAR:
Brondell
PO Box 470085
San Francisco, CA 94147-0085
Fabriqué en Chine
Veuillez conserver les reçus pour toute réclamation au titre de la garantie.
