MODE D'EMPLOI HAHG7W5XH HAIER

Mode d'emploi FR 84 PLAQUE DE CUISSON

Nous vous recommendons de conserver les instructions d'installation et d'utilisation pour referencia ultérieure, et avant d'installer la plaque de cuisson, notez son numero de série au cas où vous auriez besoin d'obtenir de l'aide du service après-vente.

• AVERTISSEMENT : l'appareil et ses parties accessibles deviennent chauds au cours de l'utilisation. Il faut faire attention à ne pas toucher les éléments de chauffage. Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, à moins d'être constamment surveillés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou bien manquant d'expérience et de connais-sances, s'ils sont surveillés ou ont reçu des instructions relatives à l'utilisation de l' apparéil d'une manière sure et en ayant conscience des évventuels risques.
• Le nettoyage et l'entretien ne doivent pas etre effectués par des enfants non surveillés.
• AVENTISSEMENT : l'appareil et ses parties accessibles deviennent chauds au cours de l'utilisation. Veillez à ne toucher aucune partie chaude.
• AVENTISSEMENT : les parties accessibles peuvent devenir chaudes au cours de l'utilisation. Tenez les jeunes enfants à l'écart de l'appareil.
• AVERTISSEMENT : afin d'éviter tout danger provoqué par le réarmement accidentel du disjoncteur thermique, l'appareil ne doit pas être alimenté par un commutateur extérieur, comme une minuterie, ni être raccordé à un circuit qui est régulièrement allumé et étant.
• Les enfants de moins de 8 ans doivent être gardés à bonne distance de l'appareil s'ilns ne sont pas constamment surveillés.
• N'utilisez pas de nettoyeur vapeur ou de vaporisateur à haute pression pour les opérations de nettoyage.
• Débranchez l'appareil du secteur avant d'effectuer tout travail ou opération d'entretien dessus.

• Raccordez une fiche sur le cordon d'alimentation qui soit capable de supporter la tension, le courant et la charge indiqués sur l'étiquette

• Et dotée d'un contact de terre. La prise doit être adaptée à la charge indiquée sur l'étiquette et doit avoir le contact de terre raccordé et en état de fonctionnement. Le conducteur de terre est de couleur jaune-verte. Cette opération doit être effectuee par un professionnel qualié. En cas d'incompatibilité entre la prise et la fiche de l'appareil, demandez à un électricien qualifié de remplacer la prise par une autre d'un type adapté. La fiche et la prise doivent être conformes aux normes en vigueur dans le pays d'installation. Le raccordement à la source de courant peut également être effectué en plaçant un disjoncteur omnipolaire, avec séparation des contacts conforme aux exigences de la catégorie de surtension III, entre l'appareil et la source de courant capable de supporter la charge raccordée maximale et qui soit conforme à la législation en vigueur. Le cable de terre jaune-vert ne doit pas être interrompu par le disjoncteur. La prise ou le disjoncteur omnipolaire utilisé pour le raccordement doit être facilement accessible lorsque l'appareil est installé.

• Le débranchement peut être obtenu en faisant en sorte que la fiche soit accessible ou en incorporent un interrupteur dans le câblage fixe conformément aux règles de câblage.
• AVERTISSEMENT: utilisez uniquement des protections de la plaque de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans le mode d'emploi comme des protections de la plaque de cuisson appropriées ou incorporees à l'appareil. L'utilisation de protections inappropriées peut provoquer des accidents.
• AVERTISSEMENT : il peut s'avérer dangereux de cuisiner sur une plaque de cuisson avec des matières grasses ou de l'huile sans surveiller la cuisson car celles-ci peuvent prendre feu. Ne tentez JAMAIS d'éteindre un incendie avec de l'eau, mais éteignez l'appareil puis couvrez la flamme par exemple avec un couvercle ou une couverture pare-flammes.
• • AVERTISSEMENT: risque d'incendie: ne laissez aucun objet sur les surfaces de cuisson.
• ATTENTION: le processus de cuisson doit être surveillé. Un processus de cuisson de courte durée doit être surveillé en continu.

• Si elles sont prsentes, ne regardez pas fixement les lampes halogènes de la plaque de cuisson.

• Ne posez pas d'objets métalliques tels que des couteaux, des fourchettes, des cuillères ou des couvercles sur la plaque de cuisson. Il s pourraient chauffer.

• Le papier d'aluminium et les poêles en plastique ne doivent pas'être placés sur les zones de chauffage.

Après chaque utilisation, un peu de nettoyage de la plaque de cuisson est nécessaire pour éviter l'accumulation de saleté et de graisse.

• Lorsqu'elle est laissée, elle est recuite lors de l'utilisation de la plaque de cuisson et brûle en dégageant de la fumée et des odeurs désagréables, sans parler des risques de propagation du feu.
• Évitez de toucher les zones de chaleur pendant le fonctionnement oupendant un certain temps après l'utilisation.
  Utilisez toujours les ustensiles appropriés.

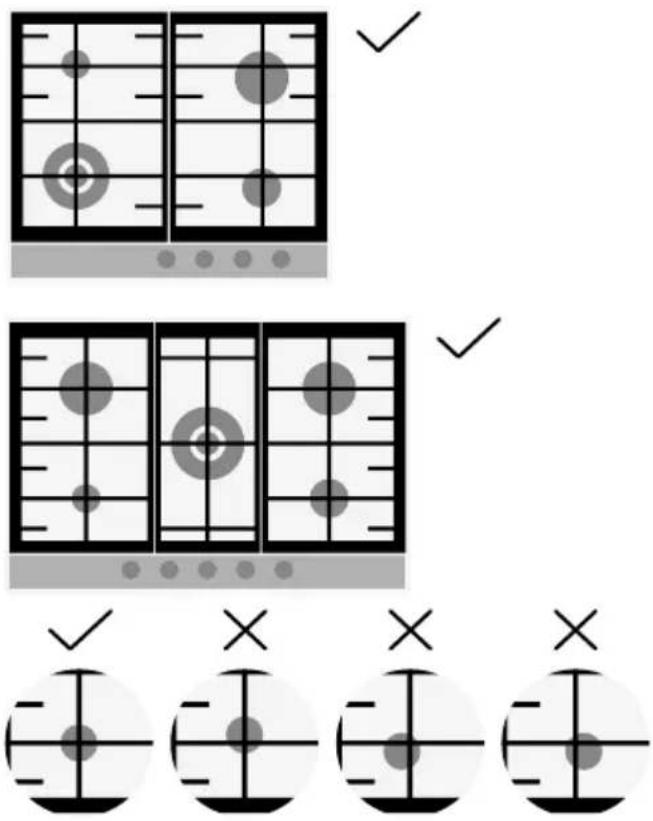

• Placez toujours la casserole au centre de l'appareil sur lequel vous cuisine.
• Ne placez rien sur le panneau de commande.
• N'utilisez pas la plaque de cuisson comme plan de travail.
• N'utilisez pas la surface comme planche à découvert.
• Ne placez pas d'objets lourds sur le dessus de la plaque de cuisson. S'ilts tombent sur la plaque de cuisson, ils peuvent cause des dommages.
• N'utilisez pas la plaque de cuisson pour stocker des articles.
• Ne placez pas les ustensiles de cuisine sur la plaque de cuisson.
• N'utilisez pas des produits rugueux ou abrasifs ni des racloirs en métal pointus pour nettoyer les vitres, car ils peuvent rayer la surface du verre et le briser.
• Si le cordon d'alimentation est endommagé, faites-le remplaçer par le Fabricant, le service après-vente ou un électricien qualifié pour éviter tout risque d'accident. Le conducteur de terre (jaune-vert) doit avoir une longueur supérieure à 10 mm du côté du bornier. La section des conducteurs internes doit être adaptée à la puissance absorbée par la plaque de cuisson (indiquée sur l'étiquette). Le cordon d'alimentation doit être de type H05V2V2-F.
• Aucun réglage/opération supplémentaire n'est requis pour faire fonctionner l'appareil aux fréquences nominales.
• Cet apparéil n'est pas prévu pour être utilisé au moyen d'une minuteurie extérieure ou d'un système de télécommande séparé.

Consignes de sécurité
Instructions pour l'installateur
Connexions
Utilisation de la plaque de cuisson - mode d'emploi
Entretien et nettoyage
Après-vente
Protection de l'environnement
Informations techniques

Merci d'avoir acheté une plaque de cuisson à gaz Haier. Veuillez lire attentivement ce manuel d'instruction avant d'utiliser la plaque de cuisson et conservez-le dans un lieu sur pour pouvoir le consulter en cas de besoin.

L'installation d'un apparéil electroménager peut être une opération compliquée qui, si elle n'est pas effectué correctement, peut nuire sérieusement à la sécurité des consommateurs. C'est pour cette raison que la tâche doit être executée par une personne professionnellement qualifiée qui l'executera conformément aux règlements techniques en vigueur. Dans le cas où ce conseil est ignoré et que l'installation est effectué par une personne non qualifiée, le fabricant decline toute responsabilité pour toute défaillance technique du produit, qu'elle entraîne ou non des dommages aux marchandises ou des blessures aux personnes.

INTEGRATION

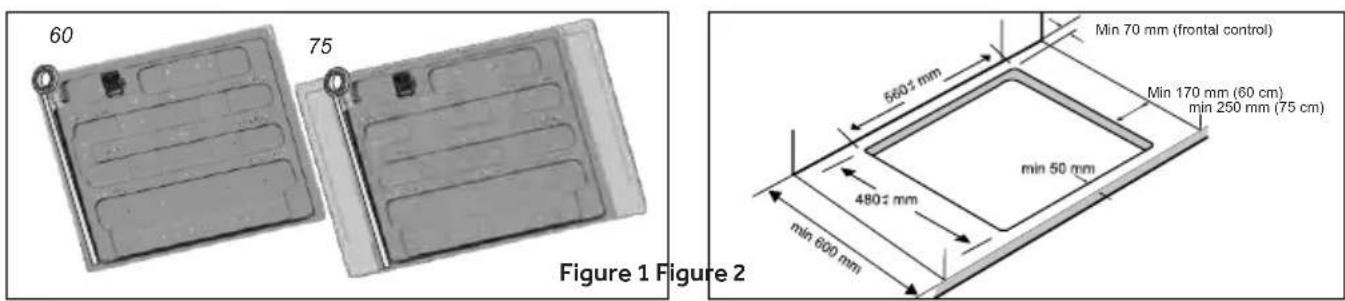

La plaque de cuisson peut etre installeree sur n'importe quel plan de travail resistant a la chaleur a une tempereature de 100^ et ayant une epaisseeur de 25 a 45 mm. Les dimensions de l'insert a couper du plan de travail sont indiquees a la figure 2^ .Lorsqu'il y a un espace accessible entre la plaque integree et la cavite dessous,une paroi de separation en materiaiu isolant doit etre insereee (bois ou materiaiu similaire) (figure 3^) .Si la plaque de cuisson est installee juste a cote d'un meuble,la distance entre la plaque de cuisson et le meuble doit etre d'au moins 15 cm,tandis que la distance entre la decoupe et le mur situé a I'arriere doit etre d'au moins 7 cm;alors que la distance entre la plaque de cuisson et la paroi arriere doit etre d'au moins 70 mm pour les plaques de cuisson de commande avant et 50 mm pour les plaques de cuisson de commande laterales.La distance entre la plaque de cuisson et toute autre unite ou appareil au-dessus de cellec ci (p.ex. une hotte aspirante) ne doit pas etre inférieure a 700 mm (figure 4^) .Les objets metalliques dans le tiroir peuvent atteindre des temperatures elevees en raison de la recirculation d'air.II est donc recommende d'utiliser un panneau de bois intermediaire.Important - Le schema de la figure 1^ montre comment le scellant doit etre appliquee.

L'unité de la plaque de cuisson est équipée en fixant les pince des fixation fournies à l'aide des trous situés à la base de l'appareil.

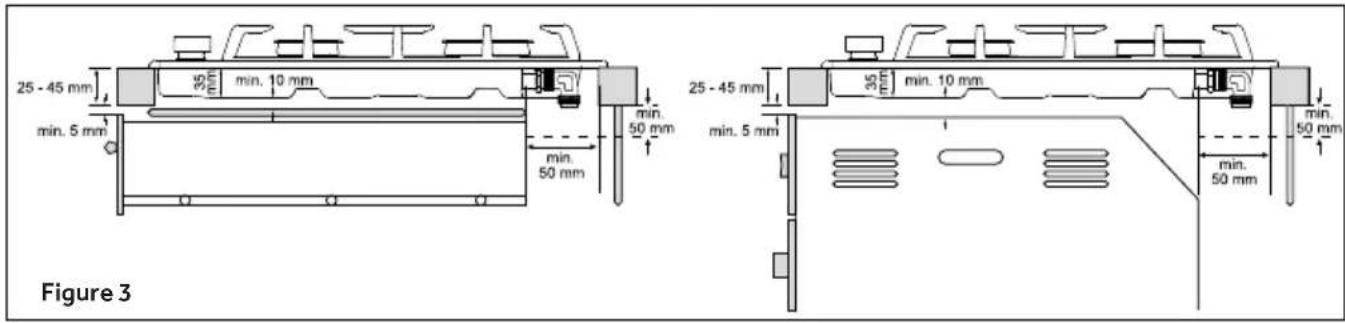

Lorsqu'une plaque de cuisson de 75 cm est

• Voir la section « Informations techniques » à la fin du réseau manuel.

montée sur un four intégré, ce dernier doit être refroidi par ventilation.

Lorsqu'une plaque de cuisson de 60~cm est montée sur un four intégré, ce dernier doit être refroidi par ventilation.

Cet apparéil doit être installé conformément à la réglementation en vigueur et utilisé uniquement dans un espace bien ventilé. Lisez ces instructions avant d'installer ou d'utiliser cet apparéil.

AVERTISSEMENT: avant l'installation, assurez-vous que les conditions de distribution locales (nature et pression du gaz) et le réglage de l'appareil sont compatibles.

AVERTISSEMENT: les conditions de réglage de cet apparéil sont indiquées sur l'étiquette (ou la plaque signalétique).

AVERTISSEMENT: cet appeareil n'est pas connecté à un dispositif d'évacuation des produits de combustion. Il doit être installé et connecté conformément aux reglementations d'installation en vigueur. Une attention particulière doit être accordée aux exigences pertinentes en matière de ventilation. Pour cette raison, voirlez à assurer une bonne ventilation soit en gardant tous les passages d'air naturel ouverts, soit en installerant une hotte aspirante.

RACCORDEMENT ÉLECTRIQUE (POUR LE R.-U. SEULEMENT) Avertissement - cet apparéil doit être mis à la terre

Cet apparéil est concu pour un usage domestique uniquement. Le raccordement à l'alimentation principale doit être effectué par un électricien compétent, en veillant à ce que toutes les réglementations en vigueur concernant ces installations soient respectées. L' apparéil ne doit être raccordé qu'à un embranchement approprié, une fiche/prise de 3 broches de 13 ampères n'est pas adaptée. Un interrupteur à double pôle doit être prévu et le circuit doit être doté d'une protection ajusté contre les fusibles. D'autres détails sur les caractéristiques ELECTRIques de chaque produit figurent dans les instructions de l'utilisateur et sur la plaque signalétique de l' apparéil. Dans le cas d'un produit intégré, il est conseillé, si vous souhaitez utiliser un cable plus long que celui fourni, d'utiliser un type résistant à la chaleur.

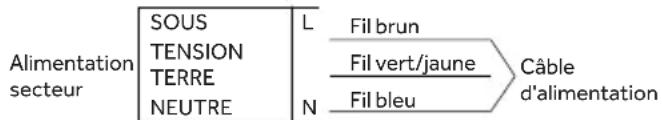

Le câblage doit être raccordé au secteur comme suit:

	À l'embranchement Rac
Fil vert et jaune	Raccordement à la terre
Fil bleu neutre	Raccordement
Fil brun	Raccordement sous tension

Remarque: Nous ne préconisons pas l'utilisation de dispositifs de fuite à la terre avec les apparêls de cuisson électriques installés sur des embranchements en raison des « déclenchements intempestifs » qui peuvent se produit. Il vous est à nouveau rappelé que l'appareil doit être correctement mis à la terre, le fabricant declinant toute responsabilité pour tout événement resultant d'une installation électrique incorrecte.

BRANCHEMENTÉLECTRIQUE

Vérifier les données de la plaque signalétique, situées à l'extérieur de l'unité, afin de s'assurer que l'alimentation et la tension d'entrée sont appropriées. Avant le raccordement, vérifie le système de mise à la terre. Selon la loi, cet apparéil doit être mis à la terre. Si cette réglementation n'est pas respectée, le fabricant

ne sera pas tenu responsable des dommages causés aux personnes ou aux biens. Si une fiche n'est pas deja montée, installez une fiche adaptée à la charge indiquée sur la plaque signalétique. Le fil de terre est de couleur jaune/verte. La fiche doit toujours être accessible. Lorsque la plaque de cuisson est raccordée directement à l'alimentation électrique, un disjoncteur doit être installé. Si le cordon d'alimentation est endommagé, il doit être remplace par un technicien qualifié afin d'eviter tout risque potentiel. Le fil de terre (vert et jaune) doit être au moins de 10 mm de plus que les fils sous tension et neutre. La section du cable utilisé doit être de la bonne taille par rapport à la puissance absorbée de la plaque de cuisson. Vérifiez la plaque signalétique pour connaître les détails de l'alimentation électrique et assurez-vous que le cordon d'alimentation est du type 3x0,75 mm2 H05GG-F

Si un apparéil n'est pas équipé d'un cordon d'alimentation et d'une fiche, ou d'autres moyens de déconnexion du secteur ayant une séparation des contacts dans tous les pôles qui assurent une déconnexion complète dans les conditions de surtension de la catégorie III, les instructions indiquent que les moyens de débranchement doivent être incorpores dans le câblage fixe conformément aux règles de câblage.

RACCORDEMENT AU GAZ

Ces instructions sont à l'intention du personnel qualifié, l'installation de l'équipement doit être conforme à la norme nationale applicable. (Pour le R.-U. seulement : selon la loi, la mise en service de l'installation de gaz doit être effectuee par un installerur « Gas Safe »). Tous les travaux doivent etre effectués hors tension.

La plaque signalétique de la plaque de cuisson indique le type de gaz avec lequel elle est conçue pour être utilisée. Le raccordement au réseau de distribution de gaz ou à la bouteille de gaz doit

Être effectué après avoir vérifié qu'il est ajusté pour le type de gaz avec lequel il sera alimenté. Dans le cas contraire, consultez les instructions mentionnées dans les paragraphs suivants pour effectuer des modifications du réglage du gaz.

Pour le gaz liquide (gaz en bouteille), utilisez des régulates de pression conformes aux normes nationales applicables.

N'utilise que des tuyaux, des rondelles et des rondelles d'étanchéité conformes aux normes nationales applicables.

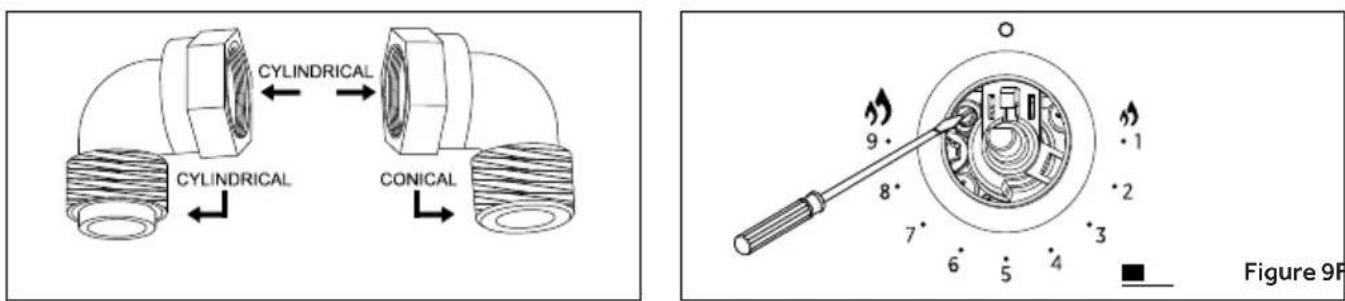

Pour certains modèles, un lien conique est fourni pour équiper l'installation dans les pays où ce type de lien est obligatoire ; l'image 8 indique comment reconnaître les différents types de liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie cylindrique du lien doit être raccordée à la plaque de cuisson.

Lors du raccordement de la plaque de cuisson à l'alimentation en gaz à l'aide de tuyaux souples, assurez-vous que la distance maximale couverte par le tuyau ne dépasse pas 2 mètres. Le tube flexible doit être monté de telle manière qu'il ne puisse entraîr en contact avec une partie mobile de l'unité (p.ex. un tiroir) et qu'il ne traverse aucun espace où il peut être écrasé / entortillé ou endommagé de chaque manière que ce soit.

Pour éviter tout risque d'endommagement de la plaque de cuisson, veuillez professionnel à l'installation suivant cette séquence (figure 6*):

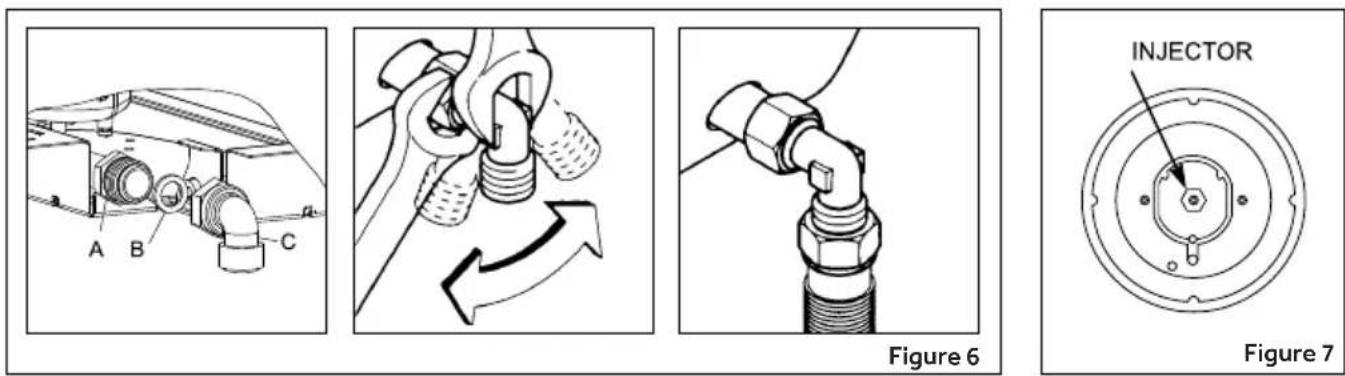

1. Comme illustré, assembler les pièces en série : A : Raccord mâle cylindrique 1/2 B : Joint 1/2 C : Adaptateur femelle de gaz conique/ cylindrique ou cylindrique/cylindrique 1/2
2. Serrez les joints avec la clé, en n'oubliant pas de tourner les tuyaux en position.
3. Fixez le raccord C à l'alimentation en gaz réseau à l'aide d'un tuyau rigide en cuivre ou d'un tuyau flexible en acier.

IMPORTANT: effectuez une vérification finale des fuites sur les raccords de tuyaux à l'aide d'une solution savonneuse. N'UTILISEZ

JAMAIS DE FLAMME. Assurez-vous également que le tuyau flexible ne puisse pas entraer en contact avec une partie mobile de l'armoire (par exemple, un tiroir) et qu'il ne soit

pas situé à un endroit où il pourrait être endommagé.

Avertissement: Si vous pouvez détecter une odeur de gaz à proximité de cet apparéil, coupez l'alimentation en gaz de l' apparéil et appelez directement l'ingénieur. Ne cherchez pas une fuite avec une flamme nue.

ADAPTATION DE LA PLAQUE DE CUISSON À DIFFÉRENTS TYPES DE GAZ

Pour adapter la plaque de cuisson à différents types de gaz, suivez les instructions suivantes :

• Retirez les grilles et les brûleurs
• Insérer une clé hexagonale (7 mm) dans le support du brûleur (figure 7*) Dévissez l'injecteur et remplacez-le par un autre adapté au gaz à utiliser (voir le tableau des types de gaz)

RÉGULATION DE LA FLAMME MINIMALE

Après avoir allumé les brûleurs, tournez le bouton contrôle sur le réglage minimum, puis retirez le bouton (vous pouvez facilement le retarder en appliquant une pression douce).

À l'aide d'un petit tournevis de type « Terminal», la vis de régulation peut être ajustée comme sur la figure 9^* . Tourner la vis dans le sens des aiguilles d'une montre réduit le débit de gaz, tandis que la tourner dans le sens inverse des aiguilles d'une montre augmente le débit - Servez-vous de ce réglage pour obtenir une flamme d'environ 3 à 4 mm de longueur, puis replacez le bouton contrôle.

Lorsque l'alimentation en gaz disponible est le GPL - la vis pour régler la flamme de ralenti doit être tournée (dans le sens des aiguilles d'une montre) jusqu'à la butée.

Lorsque vous avez effectué la nouvelle régulation du gaz, remplacez l'ancienne plaque signalétique de votre apparéil par une plaque (fournie avec la plaque de cuisson) adaptée au type de gaz pour lequel elle a été régulée.

Cet apparéil ne doit être utilisé qu'aux fins auxquelles il est destiné, la cuisine domestique, et toute autre utilisation sera jugée inappropriée et peut donc être dangereuse.

Utilisation de la plaque de cuisson - mode d'emploi

Le fabricant ne sera pas responsable des dommages ou des préjudices resultant d'une utilisation incorrecte. Avant d'utiliser le brûleur, assurez-vous que les périmètres de la grille centrent le brûleur comme indiqué ci-dessous. Si vous utilisez des grilles en fonte, leur position est indiquée sous la grille. Assurez-vous que la bonne grille est utilisée dans la bonne position.

UTILISATION DU BRULEUR AGAZ

Avant d'allumer la plaque de cuisson au gaz, s'assurer que les chapeaux du brûleur sont correctement positionnés. Cette plaque de cuisson est équipée d'un allumage electronique pour allumer le brûleur.

Pour allumer les brûleurs, procédez comme suit: Appuyez et tournez dans le sens inverse des aiguilles d'une montre jusqu'àu symbole de flamme plus grand ou en position 9 et maintenez la poussée 5 secondes après l'allumage. Le système d'allumage continue de générer des étincelles tant que le bouton contrôle est actionné.

Avertissement: Si l'appareil n'est pas alimenté en électricité pour allumer le brûleur, il convient d'utiliser une allumette ou un briquet en procédant comme suit:

• Placez une allumette ou un briquet après du brûleur;
• Appuyez et tournez le bouton dans le sens inverse des aiguilles d'une montre jusqu'au symbole de flamme plus grand ou en position 9 et maintenez la poussée 5 secondes après l'allumage.

Avertissement: Dans tous les cas, si au bout de 5 secondes le brûleur n'est pas allumé, cessez son fonctionnement et attendez au moins 1 minute avant de tenter un nouvel allumage du brûleur.

BOUTON CONTROL

Chaque bouton contrôle chaque brûleur comme indiqué dans la sérigraphie. Les boutons comportent 9 étapes allant de la flamme la plus haute à la flamme la plus basse. N'essayez jamais de passer de ° à 1

Indicateurs
	Brûleur contrôle par bouton contrôle
	Brûleur éteint
	Puisance la plus haute et allumage électrique
	Puisance la plus BASSE

CONSEILS GÉNÉRAUX

Pour deromeurs résultats,utilisez des
recipients de cuisson avec une surface plane. La taille de la surface doit correspondre au cote du bruleur a gaz comme suit. Tableau A:

Type de brûleurø	Ø casserole /marmite (cm)	Puis- ance (kW)	G20/20 mbar (méthane)	G 30/28-30 mbar (LPG)
AUX 1 kW Auxiliaire	10-18	1,00	95 l/h	73 g/h
AUX 1.2 kW Auxiliaire	10-18 1.2	20 114 l/h	87 g/h
SR Semi-Rapide	12-22	1,75	167 l/h	127 g/h
R Rapide	16-26	2,70	257 l/h	196 g/h
DC 3.8 kW MONO	16-26	3.80	362 l/h	276 g/h
DC 4 kW MONO	16-26	4.00	381 l/h	291 g/h
DC 4,2 kW MONO	16-26	4.20 NG 4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG 4.5 LPG	475 l/h	327 g/h

Entretien et nettoyage

• Avant de nettoyer la plaque de cuisson, assurez-vous que l'appareil ait refroidi.
• Retirez la fiche de la prise ou (si elle est branchée directement) coupez l'alimentation électrique.
• Le nettoyage et l'entretien ne doivent pas etre effectués par des enfants sans surveillance.
• N'utilise jamais d'abrasifs, de détergents corrosifs, d'agents blanchissants ou d'acides. Évitez toute substance acide ou alcaline (citron, jus, vinaigre, etc.) sur les parties émailées, vernies ou en acier inoxydable.

Lors du nettoyage des parties émaillées, vermies ou chromées, utilisez de l'eau chaude savonnexe ou un détergent non caustique. Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée.

Après-vente

Avant d'appeler un technicien de service, veuillez vérifier ce qui suit:

• Que la fiche est correctement insérée et protégée par un fusible
• Que l'alimentation en gaz n'est pas défec-tueuse si le defaulted ne peut pas etre détecte: Éteignez l'appareil et appelez le centre de service après-vente. NE MODIFIEZ PAS L'APPAREIL. Le fabricant n'est pas responsable

Pour les petits récipiens, le brûleur à gaz doit être régle de manière à ce que la flamme ne dépasse pas le fond de la casserole. Les récipiens à base concave ou convexe ne doivent pas être utilisés.

AVERTISSEMENT: Si une flamme est accidentel-lement eteinte, tournez le bouton en position d'arrêt et patientez au moins une minute avant de tenter de la rallumer.

Si, au fil des ans, les robinets de gaz deviennent difficiles à tourner, il est nécessaire de les lubrifier. Cette opération ne doit être effectuee que par des techniciens de service qualifiés.

• Les brûleurs peuvent être nettoyés à l'eau savonnée. Pour restaurer leur brillance d'origine, utilisez un nettoyant menager pour l'acier inoxydable. Àpres le nettoyage, séchez les brûleurs et replacez-les.
• Il est important que les brûleurs soient correctement replaced.

Grilles chromées et brûleurs

Les grilles chromées et les brûleurs ont tendance à se décolorer avec l'utilisation. Cela ne met pas en périt la fonctionnalité de la plaque de cuisson

Notre centre de service après-vente peut fournir des pieces détachées si nécessaire.

des inexactitudes liées à des erreurs d'impression ou de transcription contenues dans cette brochure. Nous nous réservons le droit de modifier les produits si cela s'avéré nécessaire, notamment dans l'intérêt de la consommation, sans compromètement pour autant les caractéristiques de sécurité ou de fonctionnement.

En apposant la marque C sur cet apparéil, nous confirmons qu'il est conforme à toutes les exigences européennes en matière de sécurité, de santé et d'environnement applicables dans la législation pour ce produit.

L'appareil est conforme à la directive européen 2009/142/CE (GAD) et à partir du 21/04/2018 avec le règlement concernant les apparciels à gaz 2016/426 (GAR).

PROTECTION ET RESPECT DE L'ENVIRONMENT

Dans la mesure du possible, utilisez un couvercle pour couvir la casserole. Reglez la flamme de sorte que celle-ci ne dépasse pas le fond de la casserole.

Mise au rebut et protection de l'environnement

Cet apparéil est étiquété conformément à la

Directive Européenne, 2012/19/UE relative aux déchets d'équipements électriques etlectroniques (DEEE).Les DEE contiennent à la fois des substances polluantes (pouvant: avoir un effet négatif sur l'environnement) et des éléments de base (pouvant être réutilisés).

Il est important que les DEEE fassent l'objet detraitements spécifiques pour enlever etmettre au rebut les pollutants et recuperer tous les materiaux.

Chaque personne individuelle peut jouer un role important en s'assurant que les DEEE ne deviennent pas un probleme environnemental ; il est essentiel de suivre quelques règles fondamentales :

• les DEEE ne doivent pas etre traites comme des déchets menagers;
• les DEEE doivent etre amenities sur des sites de collecte speciaux (decheteries) geres par la Mairie ou une entreprise agreee.

Dans de nombreux pays, les collectes chez les particuliers peuvent etre disponibles pour les grands DEEE. Lorsque you achetez un nouvel apparéil, l'ancien peut etre returné au vendeur qui doit I'accepter gratuitement sous forme d'échange, à condition que I' apparéil soit d'un type équivalent et qu'il possède les mêmes fonctions que I' apparéil achété.

Technical information

Table 1

Burner Plate	4 Gas - L1 - Big Front	4 Gas - L2 - Big Rear	4 Gas - L3 - Diamond	5 Gas - L4 - Centra	5 Gas - L5 - 4+1	4 Gas - L6 - Big Rear	5 Gas - L7 - Central
Burner AUX/SR/R/DC ALX/SR/R/DC AUX/SR/R/DC AUX/SR/R/DC	AUX/2SR/R/DC	AUX/2SR/R/DC	AUX/2SR/R/DC	SR/R/DC	R/DC
Type	UH60MF	UH60MF	UH60MF	UH75MF	UH75MF	UH60MF	UH75MF
FFD	YES	YES	YES	YES	YES	YES	YES
AUX 1 kW	1	1	1	1	1	-	-
AUX 1.2 kW	-	-	-	-	-	1	1
SR 1,75 kW	1	1	1	1	2	1	2
R 2,7 kW	1	1	1	2	1	1	1
DC 3.8 kW Mono (116 m)	-	-	-	-	-	1	-
DC 4 kW Mono (116 m)	-	-	-	-	-	-	1
DC 4 kW Mono	-	1	-	-	-	-	-
DC 4.2 kW Mono	1	-	-	-	-	-	-
DC 5 kW Mono	-	-	1	1	1	-
Nominal Heat Input	9.65 kW	9.45 kW	10.45 kW	13,15 kW	12,20 kW	9.45 kW	13,15 kW
G20 20 mbar	919 l/h	900 l/h	994 l/h	1251 l/h	1161 l/h	900 l/h	1251 l/h
G30 28-30 mbar	687 g/h	687 g/h	723 g/h	919 g/h	850 g/h	687 g/h	919 g/h
Installation Class	3	3	3	3	3	3	3
Voltage V/Frequency Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz
Electrical Input Power	1	1	1	1	1	1	1
Electric Ignition	YES	YES	YES	YES	YES	YES	YES
Product Dimension	595x510	595x510	595x510	745x510	745x510	595x510	745x510

Le constructeur décline toute responsabilité concernant d'eventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenu dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.

Haier

70033084·05.2023·Rev_0
