MANUALE UTENTE HAHG7W5XH HAIER

Istruzioni per l'uso IT 24 PIANI COTTURA

Si consiglia di conservare il libretto di istruzioni per eventuali consulazioni in futuro. Prima di installare il piano cottura, annotare il numero di seriese segunte qualora fosse necessario ricorrere all'assistenza post-vendita.

• ATTENZIONE: l'elettrodomestico e i componenti accessibili divertano caldi durante l'uso. Non toccare gli elementi scaldanti. Tenere lontani dall'elettrodomestico i bambini di età inferiore a 8 anni, a meno che non vengano controllati continuamente.
• Impedire ai bambini di giocare con l'elettrodomestico.
• L'elettrodomestico più essere utilizzato da persone di almeno 8 anni e da persona affette da limitazioni delle capacità fisiche, sensoriali o mentali,enza esperienza o conoscenza del prodotto, solo sotto supervisione e dopo averle istruite sull'uso dell'elettrodomestico, in maniera sicura e consapevole dei possibili rischi.
• La pulizia e la manutenzione non devono essere effettuate da bambini allaenza supervisione.
• ATTENZIONE: l'elettrodomestico e i componenti accessibili divertano caldi durante l'uso. Attenzione a non toccare componenti caldi.
• ATTENZIONE: durante l'uso, i componenti accessibili possono diventare caldi. Tenere lontani i bambini.
• ATTENZIONE: per evitare pericoli causati dal reset accidentale del dispositivo di interruzione termica, l'elettrodomestico non deve essere alimentato tramite un dispositivo di commutazione esterno, ad es. un timer, e non deve essere collegato a un circuito che viene acceso es spento regolarmente.
• Tenere lontani i bambini di età inferiore a 8 anni a una distanza di sicurezza dall'elettrodomestico, se non sono sorvegliati continuamente.
• Non utilizzato elettrodomestici a vapore o spruzzatori ad alta pressione per le operazioni di pulizia.
• Scollegare l'elettrodomestico alla rete elettrica prima di effettuare la manutenzione o altre attività simili.
• Collegare la spina al cavo di alimentazione e accertarsi che sia in grado di sostenere la tensione, la corrente e il carico indicati sull'etichetta; accertarsi, inoltre, che sia presente il contatto di terra. La presa deve

Essere in grado di sostenere il carico indicate sull'etichetta e deve essere dotata di contatto di terra perfettamente funzionante. Il conduzione di terra è di colore giallo-verde. Questa operazione deve essere effettuata da un professionista qualificato. In caso di incompatibilità tra la presa e la spina dell'elettrodomestico, chiedere a un elettricista qualificato di sostituire la presa con un'altra di tipo adatto. La spina e la presa devono essere conformi alle norme vigenti nel paese di installatione. Il collegamento alla fonte di alimentazione può essere effettuatoanche interponendo tra l'elettrodomestico e la fonte di alimentazione un erruttore omnipolare, con separazione dei contatti conformi ai requisiti della categoria di sovratensioni III, in grado di sostenerne il carico massimo collegato e conforme alle norme vigenti. Il cavo di terra gialloverde non deve essere interrotto dall'interruttore. La presa o l'interruttore omnipolare utilizzato per il collegamento deve essere facilemente accessibile quando l'elettrodomestico è installato.

• Per interrompere l'alimentazione, la spina deve essere facilemente accessibile oppure nel cablaggio fisso deve essere incorporato un erruttore, in conformità alle norme sul cablaggio.
• ATTENZIONE: utilizzare solo le protezioni per il piano cottura progettate dal produttore dell'elettrodomestico da cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni per l'uso come protezioni idonee o incorporate nell'elettrodomestico. L'uso di protezioni inappropriate cui causare incidenti.
• ATTENZIONE: la cottura con oli o grassi più essere pericolosa e più causare incendi se il piano cottura rimane incustodito. In caso di incendio, non provare MAI a estingerlo con l'acqua; spagnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antincendio.
• ATTENZIONE: per evitare il rischio di incendi, non collocate oggetti sulle superfici di cottura.
• ATTENZIONE: il processo di cottura deve controllato costamente. Un processo di cottura breve deve essere controllato costamente.
  Non guardare gli elementi del piano cottura a lampada alogena, se presenti.
• Non collocare sul piano cottura oggetti metallici (ad es. coltelli, forchette, cucchia o coperchi). Potrebbero riscaldarsi.

• Non appoggiare pellicole di alluminio o contentitori di plastica sulle zone di riscaldamento.

• Dopogni utilizzato, pulire il piano cottura per evitare accumuli di grasso e sporco che si riscalderebbero al successivo utilizzo, bruciando e producendo fumo, cattivi odori e rischio di incendio.

• Non toccare le zone calde durante l'uso o subito dopo.
• Adoperare sempre utensili da cucina adeguati.

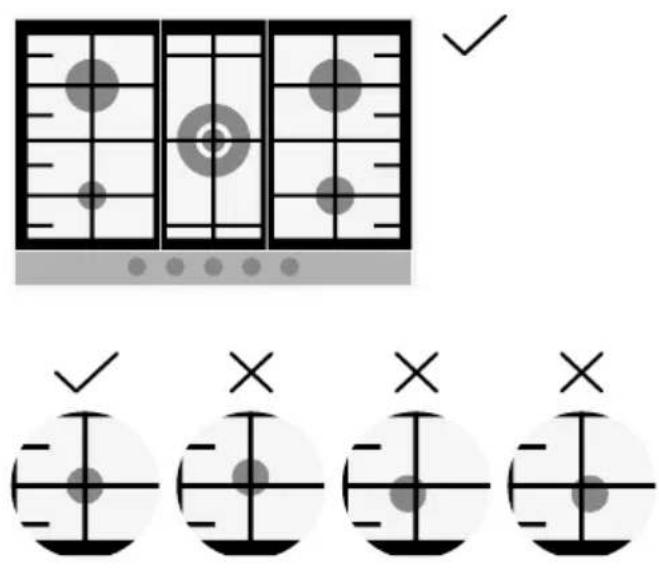

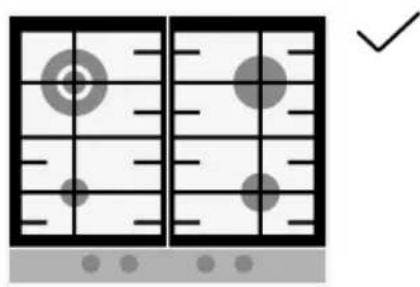

• Poggiare sempre la pentola al centro dell'unità utilizzata per cucinare.
• Non collocare oggetti sul pannello di controllo.
• Non utilizzato il piano cottura come superficie di lavoro.
• Nonutilizzare la superficie per tagliare.
• Non conservare al disopra del piano cottura oggetti pesanti che potrebbero danneggiarlo cadendo.
• Non utilizzato il piano cottura per la conservazione di oggetti.
• Nonfare scorrere gli utensili da cucina sul piano cottura.
• Non adoperare materiali ruvidi o abrasivi oppure raschietti metallici affiliati per pulire i vetri, in quanto potrebbero graffiare la superficie e causare la rottura del vetro.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal Produttore, da un technique dell'assistenza o da una persona con analoga qualifica per evitare rischi. Il conduttore di terra (giallo-verde) deve essere lungo più di 10 mm sul lato morsettiera. La sezione interna dei conduttori deve essere adeguata alla potenza assorbita dal piano cottura (indicata sulla targhetta). Il cavo di alimentazione deve essere di tipo H05V2V2-F
• Il funzionamento dell'elettrodomestico alle frequenze nominali non richiede alcuna operazione o impostazione supplementare.
• Questo elettrodomestico non è progettato per l'uso tramite timer esterni e sistemi di controllo remoto separati.

24 Avvertenze sulla sicurezza
28 Istruzioni per l'installatore
29 Collegamenti
31 Utilizzo del piano cottura - Istruzioni per l'uso
32 Pulizia e manutenzione
32 Cura
33 Protezione dell'ambiente
94 Informazioni tecniche

Grazie per aver acquistato un piano cottura a gas Haier. Leggere attendamente quello manuale di istruzioni prima di utilizzato il piano cottura e conservarlo in un luogo sicuro per poterlo consultare in seguito.

L'installazione di un elettrodomestico più rivelarsi un'operazione complicata che più pregiudicare gravamente la sicurezza dell'utent se non viene effettuata correttamente. Questa operazione, quindi, deve essere effettuata da un professionista qualificato in conformità ai regolamenti tecnici vigenti. Se questo avviso viene ignorato e l'installazione viene effettuata da una persona non qualificata, il produttore declina qualunque responsabilità per eventuali gusti tecnici del prodotto, a prescindere dal fatto che possono causare danni materiali o lesioni personali.

INCASSO

Il piano cottura può essere installato su qualunque top di cucina resistente a una temperatura di 100^ , di spessore compreso tra 25 e 45 mm. Le dimensioni dell'incasso da ricavare sul top di cucina sono illustrate nella Figura 2^* .

In presenza di uno spazio accessibile tra il piano cottura incassato e la cavity sottostante, è opportuno inseire una parete divisoria in materiale isolante (legno o materiale simile) (Figura 3*).

Se il piano cottura viene montato accanto a un mobile su entrambi i lati, la distanza tra l'incasso e il mobile deve essere almeno 170 mm per i piani cottura da 60 cm e 250 mm per quelli da 75 cm (v. Figura 2^ ), nella distance tra il piano cottura e la parete posteriore devese essere almeno 70 mm per i piani cottura con i comandi frontali e 50 mm per quelli con i comandi laterali. La distance tra il piano cottura e altre unità o elettrodomestici sovrastanti (ad es. una cappa aspirante) non devese essere inferiore a 700 mm (Figura 4^ ). Gli oggetti metallici nel cassetto possono raggiungere temperature elevate a causa del ricircolo dell'aria. è preferibile, quando, utilizzato un pannello di legno intermedio. Importante: l'illustrazione nella Figura 1^* spiega come devese essere applicato il sigillante. Il piano cottura si monta applicando i morsetti di fissaggio forniti in dotazione, utilizzando i fori alla base dell'unità.

Quando si monta un piano cottura di 75 cm,...sopra un forno a incasso, quest'ultimo delve

essere raffreddato con una ventola.

Quando si monta un piano cottura di 60 cm.
esopra un forno a incasso, quest'ultimo deve essere raffreddato con una ventola.

LOCAZIONI CONSIGLIATE

Questo elettrodomestico deve essere installato in conformità alle norme vigenti e deve essere utilizzato solo in uno spazio ben i ventilato.

Consultare attendamente le istruzioni prima di installare o utilizzare quello elettrodomestico. AVVERTENZA: Prima dell'installazione, accertarsi che le condizioni della rete di distribuzione locale (natura e pressione del gas) e la regolazione dell'elettrodomestico siano compatibili.

AVVERTENZA: Le condizioni di regolazione per loizio elettrodomestico sono riportate sull'etichetta (o sulla targhetta dei dati)
AVVERTENZA: Questo elettrodomestico non è collegato a un dispositivo di evacuatione dei prodotti della combustione. Deve essere installato e collegato in conformità alle norme vigenti in materia di impianti. Prestare particolare attenzione ai requisiti pertinenti in materia di ventilazione. Per tale motivo, è opportuno garantire una Buona ventilazione mantenendo aperti tutti i passaggi naturali dell'aria o installando una cappa aspirante.

COLLEGAMENTO ELETTRICO (SOLO PER IL REGNO UNITO)

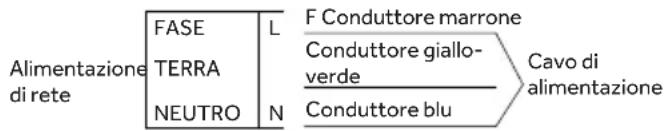

Avvertenza: quello elettrodomestico deveseccere collegato a terra.

Questo elettrodomestico è stato progettato solo per uso domestico. Il collegamento alla rete elettrica deve essere effettuato da un elettricista competente nel rispetto di tutte le norme vigenti relative a tali installazioni. L'apparecchio deve essere collegato solo a un punto luce adeguato; una spina/presa da 13 ampere a 3 piedini non è adatta. Deve essere utilizzato un interruptore bipolare e il circuito deve integrare un fusibile di protezione adeguato. Ulteriori dettagli sui requisiti elettrici del singolo prodotto sono reperibili nelle istruzioni per l'uso e sulla targhetto dell'elettrodomestico. Nel caso di prodotti da incasso, per usare un cavo più lungo di quello in dotazione occorre utilizzato un tipo di cavo con un idoneo grado di resistenza al calore. Il cablaggio deve essere collegato alla rete elettrica come indicato di seguito:

Collegare	Al punto luce
Conduitore giallo-verde	Collegamento a terra
Conduitore neutro blu	Collegamento
Conduitore marrone	Collegamento alla fase

Note: si sconsiglia l'uso di dispositivi di dispersione a terra con elettrodomestici per la cottura installati a punti luce a causa di probabili falsi arresti.

Tenere presente, ancora una volta, che l'elettro-domestico deve essere collegato correttamente a terra; il produttore declina qualunque responsabiliti in caso di incidenti dovuti all'installazione elettrica errata.

Controllare i dati sulla targhetta collocata all'esterno dell'unità per accertarsi che la tensione di alimentazione e quella di ingressso siano adequate. Prima del collegamento, controllare l'impianto di messa a terra. Per legge, quello elettrodome-stico deve essere collegato a terra. Se non viene rispetto alla这对于a norma, il produttore non sare responsabile di eventuali danni causati a persono o cose. Se non è gli

montata una spina, montare una spina adeguata al caricoindicato sulla targhetta. Il conduttore di terra è di colore giallo-verde. La spina deve essere sempre accessibile. Nel caso in cui il piano cottura sia collegato direttamente alla rete elettrica, è necessario montare un interruptore automatico. Se il cavo di alimentazione è danneggiato,deve essere sostuito da un tecnico qualificato per evitare qualunque rischio potenziale. Il conduttore di terra (di colore gialloverde)deve essere almeno 10mm più lungo rispetto ai conduttori di fase e neutro. La sezione del cavo utilizzato deve essere adeguata alla potenza assorbita dal piano cottura.Controllare la targhetta con i dati della potenza e accertarsi che il cavo di alimentazione sia di tipo H05V2V2-F,sez. 3× 0,75mm2

Se un elettrodomestico è sprovvisto del cavo di alimentazione e della spina o di altri mezzi di scollegamento alla rete elettrica con separazione dei contatti in tutti i poli che consentano lo scollegamento totale in condizioni di sovratensione di categoria III, le istruzioni devonoindicare che i mezzi di scollegamento devono essere incorporeal nel cablaggio fisso in conformità alle norme sui cablaggi.

COLLEGAMENTO GAS

Queste istruzioni sono destinate a personale in qualificativo; l'installazione delle apparecchiature è tialeve essere conforme alle norme nazionali e pertinenti. (Solo per il Regno Unito: per legge,

l'installazione del gas e la messa in servizio devono essere effettuate da un installatore "Gas Safe").

Tutte le operazioni devono essere effettuate con l'alimentazione elettrica scollegata. La targhetto sul piano cottura indica il tipo di gas per cui è progettato. Il collegamento alla rete di alimentazione del gas o alla bombola del gas deve essere effettuato dopo aver controllato che sia regolato per il tipo di gas con cui sare alimentato. Se non è regolato correttamente, consultare

Le istruzioni nei paragrafi seguenti per modificare

l'impostazione del gas. Per il gas liquido (gas in bombole) utilizzato regolatori di pressione conformi alle norme nazionali pertinenti. Utilizzato solo tubi, rondelle e guarnizioni conformi alle norme nazionali pertinenti.

Per alcuni modelli è fornito un collegamento conico per l'installazione nei paesi in cui è obbligatorio quello tipo di collegamento; la Figura 8 spiega come riconoscere i vari tipi di collegamento (cilindrico e conico). In agli caso, la parte cilindrica del collegamento deve essere collegata al piano cottura.

Quando si collega il piano cottura all'alimentazione del gas tramite tubi flessibili, accertarsi che la distanza massima coperta dal tubo non sia superiore a 2 metri.

Il tubo flessibile deve essere montato in modo che non possa entrare in contatto con un componente mobile dell'involucro (ad es. un cassetto) e non attaversi spazi in cui possa essere schiacciato,iegato o danneggiato.

Per evitare potenziali danni al piano cottura, effettuare l'installazione in base a esta sequenza (Figura 6*):

1. Assemblare i componenti in sequenza, cosi come illustrato:

A: Adattatore cilindrico maschio da 1/2 pollice B: Guarnizione da 1/2 pollice
C: Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico da 1/2 pollice
2. Stringere i giunti con una chiave inglese, ruotando i tubi in posizione.
3. Fissare il raccordo C all'alimentazione del gas utilizzato un tubo rigido in rame o un tubo flessibile in acciaio.

IMPORTANTE: effettuare un controllo finale con una soluzione saponata per scongiurare perdite sui raccordi delle tubazioni. NON USARE MAI UNA FIAMMA. Accertarsi, inoltre, che il tubo flessibile non possa entrare a fatto con un componente mobile del vano (ad es. un cassetto) e che non si trovi in un punto in cui potrebbe essere danneggiato.

Avvertenza: se nelle vicinanze di quello elettrodomestico si sente odore di gas, scollegare l'alimentazione del gas e rivolgersi immediata-mente a un technician. Non cercare la perdita con una fiamma.

ADATTAMENTO DEL PIANO COTTURA AI VARI TIPI DIGAS

Per adattare il piano cottura a vari tipi di gas, seguire istruzioni riportate di seguito:

Rimuovere griglie brucitori
- Inserire una chiave esagonale (7 mm) nel supporto del bruciatore (Figura 7*) Svitare l'iniettore e sostituirlo con uno adatto al gas da utilizzare (v. tabella dei tipi di gas)

REGOLAZIONE DEL MINIMO DELLA FIAMMA

Dopo l'accensione dei bruciatori, ruotare la manopola di lavoro sulla regolazione minima e rimuoverla (la manopola è disponibile rimovabile esercitando una lieve pressione).

Regolare la vite di regolazione con un cacciavite piccolo come illustrato nella Figura 9^*

Ruotando la vite in senso orario, il flusso di gas si riduce; ruotandola in senso antiorario, il flusso aumenta. Effettuare esta regolazione per ottenere una fiamma di circa 3-4 mm di lunghezza, quindi rimontare la manopola di lavoro.

Per l'alimentazione a GPL, ruotare in senso orario la vite di regolazione della fiamma a riposo fino a fine corsa.

Dopo aver effettuato la nuova regolazione del gas, sostuire la vecchia targhetta del gas dell'elettrodomestico con quella (fornita con il piano cottura) adatta al tipo di gas per cui è stata regolata.

Questo elettrodomestico deve essere utilizzato solo per lo scopo per il quale è destinato, ossia la cottura domestica; qualunque altri uso sare considerato improprio e potrebbe essere pericoloso. Il produttore non sare responsabile di eventuali danni o perdite derivanti da un uso improprio. Prima diutilizzare il bruciatore, accertarsi che i perimetri della griglia siano al centro del bruciatore, come illustrato nella figura seguente. Se si adoperano griglie in ghisa, la posizione èindicata sotto la griglia. Utilizzato la griglia appropriata nella corretta posizione.

Prima di accendere il piano cottura a gas, accertarsi che i coperchi del bruciatore siano collocati correttamente in posizione. Questo piano cottura è dotato di accensione elettronica per l'accensione del bruciatore.

Per accendere i bruciatori, procedere come segue: Premere e ruotare in senso antiorario la manopola fino al symbolo della fiamma più grande o in posizione 9, quindi tenerla premuta

5 secondi dopo l'accensione. Ilsystema di accensione continuera a generate scintille fino a quando la manopola di commando rimane premuta. Avvertenza: in mancanza di elettricità, per accendere il bruciatore utilizzato un fiammifero o un ascendino, effettando le seguenti operazioni:

• Collocare un fiammifero acceso o un ascendino vicino al bruciatore
• Premere e ruotare in senso antiorario la manopola fino al symbolo della fiamma più grande o in posizione 9, quando tenerla premuta 5 secondi dopo l'accensione

Avvertenza: se dopo 5 secondi il bruciatore non si è accesso, non insistere e attendere almeno 1 minuto prima riprovare ad accendere il bruciatore.

MANOPOLE DI CONTROLLO

Ogni manopola controlling un bruciatore, come indicate nella serigrafia. Le manopole hanno 9 regolazioni, alla fiamma più alta a quella più Bassa. Non provare mai a passare da °a 1

Indicatori
	Bruciatore controllato alla manopola di lavoro
	Bruciatore spento
	Regolazione alla massima potenza e accensione elettrica
	Impostazione della minima potenza

CONSIGLI GENERICI

Per ottenere risultati ottimali, adoperare recipienti di cottura con la superficie piana. Le dimensioni della superficie devono corrispondere al lato del bruciatore a gas indicato di seguito. Tabella A:

Tipodi bruciatore	Ø padella/vasca (cm)	Potenza (kW)	G20/20 mbar (metano)	G 30/28-30 mbar (LPG)
AUX 1 kW Ausiliario	10-18	1,00	95 l/h	73 g/h
AUX 1.2 kW Ausiliario	10-18 1	20 114 l/h	87 g/h
SR Semi Rapido	12-22	1,75	167 l/h	127 g/h
R Rapido	16-26	2,70	257 l/h	196 g/h
DC 3.8kWMONO	16-26	3.80	362 l/h	276 g/h
DC 4kWMONO	16-26	4,00	381 l/h	291 g/h
DC 4,2 kW MONO	16-26	4,20 NG 4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG 4.5 LPG	475 l/h	327 g/h

Pulizia e manutenzione

• Prima di pulire il piano cottura, accertarsi che l'elettrodomestico si sa raffreddato.
• Togliere la spina alla presa o, se collegata direttamente, staccare la corrente.
• La pulizia e la manutenzione non devono essere effettuate dai bambini alla supervisione.
  Non adoperare mai detersivi abrasivi o corrosivi, sostanze sbiancanti o acidi. Evitare l'uso di sostanze acide o alcaline (limone, aceto ecc.) sulle parti smaltate, verniciate o di acciaio inox.

Per la pulizia dellesezionismaltate,verniciate o cromate,utilizzare acqua calda saponata o undetersivo non caustico.Per l'acciaio inoxutilizzare una soluzione detergente appropriata.

Cura

Prima di rivolgersi a un technique dell'assistenza, effettuare i seguenti controlli:

• La spina è correttamente inserita e dotata di fusibile.
• L'alimentazione del gas non è difettosa Se il guasto non può essere rilevato:

Spagnere l'apparecchio e chiamare il centro assistenza post-vendita. NON MANOMETTERE L'APPARECCHIO.

Per contentitori più piccoli, il bruciatore a gas deve essere regolato in modo che la fiamma non fuoriesca alla base della pentola. Non adoperare recipienti con base concava o convessa.

AVVERTENZA: se la fiamma si spegne accident-talmente, ruotare la manopola in posizione di spegnimento e attendere almeno 1 minuto prima della riaccensione.

Se i rubinetti del gas si irr rigidiscono nel corso degli anni, per ruotarli occorre lubrificarli. Tale operazione deve essere eseguita solo da tecnici qualificati.

• I bruciatori possono essere puliti con acqua saponata. Per ripristinare la loro lucentezza originale, utilizzare un prodotto per la pulizia dell'acciaio inox per uso domestico. Dopo la pulizia, asciugare i bruciatori e rimontarli.
• É importante che i bruciatori siano rimontati correttamente.

Griglie e bruciatori cromati

Le griglie e i bruciatori cromati tendono a scolorrisi con l'uso. Ciò non compromette la funzionalità del piano cottura.

Il centro di assistenza post-vendita può fornire i necessari ricambi.

Il produttore non è responsabile di eventuali inesattezza containute in quello opuscolo dovuto a errori di stampa o trascrizione.

Il produttore si riserva il diritto di apportare modifiche ai prodotti in base alle esigenze (ad es. gli interessi del consumatore),enza pregiudicare le caratteristiche relative alla sicurezza o il funzionamento.

L'applicazione del marchio sul prodotto garantisce la conformità a tutti i requisiti europei in materia di sicurezza, salute e ambiente previsti dalle norme vigenti.

Questo elettrodomestico è conforme alla Direttiva europea 2009/142/CE (GAD) e a partire dal 21/04/2018 al regolamento sugli appearecchi a gas 2016/426 (GAR).

Gestione dei rifuti e protezione dell'ambiente

Sull'elettrodomestico è riportato il symbolo di conformità alla direttiva europea 2012/19/CE

relativa allo smaltimento di rifiuti di apparecchiature elettriche ed elettroniche. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostane inquinanti per l'ambiente e componenti basilari riutilizzabili. E fondamentale che i rifiuti di

apparecchiature elettriche ed elettroniche siano sottoposti a trattamenti specifici per rimuovere e smaltire correttamente i materiali inquinanti e recuperare tutti i materiali riciclabili. Osservando alcune regole basilari, tutti possono contribuire a evitare danni ambientali causati dai rifiuti di apparec-chiature elettriche ed elettroniche:

• I rifiuti di apparecchiature elettriche ed elettroniche non devono essere gestiti come rifiuti domestici.
• I rifiuti di apparecchiature elettriche ed Electroniche devono essere conferiti in aree di raccolta dedicate, gestite a livello municipale o da una società registrata.

In molti paesi potrebbe essere disponibile il prelievo a domicilio per i rifiuti di apparecchiature elettriche ed elettroniche di granidi dimensioni. Quando si acquista un nuovo elettrodomestico, quello vecchio può essere restituito al rivenditore che è tenuto ad accettarlo Gratisamente, perché sia di tipo equivalente e abbia le stesse funzioni di quello acquistato.

PROTEZIONE E RISPETTO DELL'AMBIENTE

Se possibile,utilizzare un coperchio per coprire la padella.Regolare la fiamma in modo che non sua più larga del diametro della pentola.

La Ditta costruttrice declina agli responsabilità per eventuali errori di stampa contenui nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti nella compensettere le caratteristiche essenziali.
