Typ produktu	Wbudowana płyta gazowa
Marka	Haier
Model	HAHG7W5XH
Wymiary (szer. x gł.)	595 x 510 mm (modele 60 cm)
Liczba palników	4 lub 5 w zależności od konfiguracji
Rodzaje palników	Pomocniczy (1,0-1,2 kW), Półszybki (1,75 kW), Szybki (2,7 kW), Mono (3,8-5,0 kW)
Zasilanie elektryczne	220-240 V ~ 50/60 Hz
Moc elektryczna	1 W (zapłon elektroniczny)
Kompatybilne gazy	Gaz ziemny (G20) i LPG (G30)
Ciśnienie gazu	20 mbar (G20), 28-30 mbar (G30)
Zapłon	Elektroniczny wbudowany
Urządzenie zabezpieczające	Termopara bezpieczeństwa (FFD) na każdym palniku
Materiał powierzchni	Stal nierdzewna lub emalia (w zależności od modelu)
Ruszty	Chromowane, wyjmowane
Czyszczenie	Ciepła woda z mydłem, unikać środków ściernych
Klasa instalacji	3 (do zabudowy)
Minimalna odległość nad płytą	700 mm (okap)
Minimalna odległość od tyłu	70 mm (przednie pokrętła) / 50 mm (boczne pokrętła)
Części zamienne	Dostępne w serwisie posprzedażowym
Gwarancja	Zgodnie z obowiązującymi przepisami
Certyfikaty	CE, 2009/142/WE, 2016/426 (GAR)

Często zadawane pytania - HAHG7W5XH HAIER

Jak zapalić palnik?

Naciśnij odpowiedni przycisk i obróć go przeciwnie do ruchu wskazówek zegara do symbolu maksymalnego płomienia (pozycja 9). Zapłon elektroniczny generuje iskry. Przytrzymaj wciśnięty przez 5 sekund po zapłonie, a następnie puść. Jeśli palnik nie zapala się, odczekaj 1 minutę przed ponowną próbą.

Co zrobić, jeśli palnik nie zapala się?

Sprawdź, czy urządzenie jest podłączone i czy zasilanie elektryczne działa. Upewnij się, że nasadki palników są prawidłowo umieszczone. Jeśli zapłon elektroniczny nie działa, użyj zapałki lub zapalniczki, zbliżając płomień do palnika. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak czyścić płytę grzewczą?

Poczekaj, aż urządzenie ostygnie i odłącz je od zasilania. Czyść ciepłą wodą z mydłem i miękką szmatką. Nie używaj środków czyszczących ściernych, żrących ani kwaśnych. Palniki i ruszty można myć wodą z mydłem, a następnie wysuszyć przed ponownym założeniem.

Jakie rodzaje garnków stosować?

Używaj garnków o płaskim dnie, o średnicy dostosowanej do palnika. Do palnika pomocniczego (1 kW) używaj średnic od 10 do 18 cm. Do palnika szybkiego (2,7 kW) używaj średnic od 16 do 26 cm. Unikaj naczyń wklęsłych lub wypukłych.

Jak wyregulować minimalny płomień?

Zapal palnik i obróć pokrętło na pozycję minimalną (mały płomień). Zdejmij pokrętło, delikatnie je ciągnąc. Małym śrubokrętem wyreguluj śrubę regulacyjną: obróć zgodnie z ruchem wskazówek zegara, aby zmniejszyć przepływ, przeciwnie, aby zwiększyć. Płomień powinien mieć około 3-4 mm. Załóż pokrętło z powrotem.

Czy mogę przekonwertować płytę grzewczą na użycie LPG?

Tak, możliwe jest przejście z gazu ziemnego na LPG poprzez wymianę dysz. Zapoznaj się z tabelą typów gazu w instrukcji. Użyj klucza imbusowego 7 mm do odkręcenia dysz. Po wymianie wyreguluj minimalny płomień, obracając śrubę regulacyjną zgodnie z ruchem wskazówek zegara do oporu.

Co zrobić w przypadku wycieku gazu?

Jeśli poczujesz zapach gazu, natychmiast odłącz dopływ gazu do urządzenia. Nie używaj otwartego ognia. Przewietrz pomieszczenie. Wezwij wykwalifikowanego technika lub służby ratunkowe. Nie szukaj wycieku za pomocą zapałki.

Jak konserwować palniki?

Regularnie czyść palniki wodą z mydłem, aby uniknąć gromadzenia się tłuszczu. Dokładnie je osusz przed ponownym założeniem. Jeśli pokrętła stają się trudne do obracania, zleć smarowanie zaworów wykwalifikowanemu technikowi.

Jaka jest minimalna odległość między płytą a okapem?

Minimalna odległość między powierzchnią grzewczą a okapem powinna wynosić co najmniej 700 mm (70 cm). Zachowaj również odległość co najmniej 70 mm od tylnej ściany dla przednich pokręteł lub 50 mm dla bocznych pokręteł.

Jak utylizować urządzenie po zakończeniu eksploatacji?

To urządzenie podlega dyrektywie WEEE (2012/19/UE). Nie wyrzucaj go razem z odpadami domowymi. Oddaj je do punktu zbiórki odpadów lub zwróć sprzedawcy przy zakupie nowego równoważnego urządzenia. Produkt zawiera materiały nadające się do recyklingu.

INSTRUKCJA OBSŁUGI HAHG7W5XH HAIER

Instrukcje użytkownika PL 44 PŁYTY KUCHENNE

Zalecamy zachowanie instrukcji instalacji i użytkowania do późniejszego wykorzystania. Przed zainstalowaniem płyty należy zanotować jej numer seryjny, który jest wymagany, gdyby konieczne było skorzystanie z pomocy obsługi posprzedażowej.

• OSTRZEŻENIE: Podczas użytkowania urządzenia oraz jego dostępne części silnie się nagrzewają. Należy zachować ostrożność, aby nie dotykać elementów grzejnych. Dzieci w wieku poniżej 8 lat nie mogą zbliżać się do urządzenia, chyba że pozostają pod ciągłym nadzorem. Dzieci nie mogą bawić się urządzeniem.
• Osoby w wieku 8 lat lub starsze oraz osoby o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, bez doświadczenia w zakresie użytkowania lub wiedzy o produkcie mogą korzystać z urządzenia wyłącznie pod nadzorem lub po przeszkoleniu z obsługi urządzenia, w bezpieczny sposób i ze świadomością zagrożeń.
• Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.
• OSTRZEŻENIE: Podczas użytkowania urządzenia oraz jego dostępne części silnie się nagrzewają. Należy pilnować, by nie dotknąć żadnej gorącej części.
• OSTRZEŻENIE: Dostępne elementy mogą się silnie nagrzewać podczas użytkowania. Małe dzieci nie powinny znajdować się w pobliżu urządzenia.
• OSTRZEŻENIE: Aby uniknąć niebezpieczeństwa spowodowanego przypadkowym zresetowaniem termicznego urządzenia zabezpieczającego, urządzenie nie powinno być zasilane przez zewnętrzne urządzenia przełączające, takie jak czasomierz, ani podłączane do obwodu, który jest często włączany i wyłączany.
• Dzieci w wieku poniżej 8 lat powinny być trzymane w bezpiecznej odległości od urządzenia, o ile nie są pod stałym nadzorem.
• Nie stosować do czyszczenia urządzeń parowych ani spray'u wysokociśnieniowego.
• Przed przystąpieniem do wykonywania jakichkolwiek prac na urządzeniu lub jego konserwacji należy je odłączyć od sieci elektrycznej.
• Podłączyć wtyczkę do kabla zasilającego odpowiedniego dla wymaganego napięcia, prądu i obciążenia wskazanego na tabliczce oraz posiadającego

Styk uziemiający. Gniazdko musi być odpowiednie do obciążenia wskazanego na tabliczce i musi posiadać podłączony oraz działający styk uziemiający. Uziemienie oznaczone jest kolorem żółto-zielonym. Ta czynność musi być wykonana przez specjalistę z odpowiednimi kwalifikacjami. W razie niezgodności pomiędzy gniazdem a wtyczką urządzenia, należy poprosić wykwalifikowanego elektryka o zastąpienie gniazda innym odpowiednim typem. Wtyczka i gniazdo muszą być zgodne z obowiązującymi normami kraju instalacji. Podłączenie do źródła zasilania można również wykonać, umieszczając wyłącznik wielobiegunowy, z separacją styków zgodną z wymogami dla kategorii przepięciowej III, w miejscu pomiędzy urządzeniem a źródłem zasilania, które są w stanie wytrzymać maksymalne obciążenia i jest to zgodne z obowiązującymi przepisami. Żółto-zielony kabel uziemiający nie powinien być przerwany przez ten wyłącznik. Gniazdo oraz wyłącznik wielobiegunowy zastosowany do podłączenia powinien być po zainstalowaniu urządzenia łatwo dostępny.

• Odłączenie umożliwia się poprzez zapewnienie dostępu do wtyczki lub wstawienie urządzeń przyłącznych do stałego okablowania zgodnie z obowiązującymi przepisami w zakresie okablowania.
• OSTRZEŻENIE: Należy używać wyłącznie z osłon płyty kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie lub z osłon płyty kuchennej wbudowanych w urządzenia. Użycie nieodpowiednich osłon może być przyczyną wypadków.
• OSTRZEŻENIE: Gotowanie na płycie kuchennej potraw z użyciem tłuszczu lub oleju bez nadzoru może być niebezpieczne i spowodować pożar. NIGDY nie próbuj gasić ognia wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: powierzchnie płyty kuchennej nie są do przechowywania przedmiotów.
• UWAGA: Gotowanie musi być nadzorowane. Krótki proces gotowania musi być stale nadzorowany.
• Nie należy wpatrywać się w lampy halogenowe elementów płyty, są wbudowane w urządzenia.
• Nie umieszczać na płycie kuchennej przedmiotów metalowych, takich jak noże, widelce, łyżki lub pokrywki. Mogą się one nagrzewać.
• Nie umieszczać na strefach grzejnych folii aluminiowej i naczyń plastikowych.
• Po każdym użyciu płytę kuchenną należy przynajmniej w pewnym stopniu wyczyścić, aby zapobiec nawarstwianiu się brudu i tłuszczu.
• Pozostawiony brud lub tłuszcz przy kolejnym użyciu płyty kuchennej może się przywierać, powodując nieprzyjemny zapach, a także mogąc doprowadzić do ryzyka powstania pożaru.
• Nie dotykać stref grzejnych podczas ich działania lub tuż po ich wyłączeniu. Zawsze korzystać z odpowiednich garnków.
• Zawsze umieszczać patelnię na środku strefy, na której zamierza się gotować.
• Nie umieszczać niczego na panelu sterowania.
• Nie używać płyty kuchennej jako blatu roboczego.
• Nie używać płyty kuchennej jako deski do krojenia.
• Nie przechowywać ciężkich przedmiotów nad płytą kuchenną. Jeśli spadną na płytę kuchenną, mogą ją uszkodzić.
• Nie używać płyty kuchennej do przechowywania jakichkolwiek przedmiotów.
• Nie przesuwać garnków/patelni po płycie kuchennej.
• Do czyszczenia szkła nie wolno używać szorstkich lub ściernych materiałów ani ostrych metalowych skrobaków, ponieważ mogą one zarysować powierzchnię, powodując rozbicie szkła.
• Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach. Przewód uziemiający (żółto-zielony) musi być ok. 10 mm dłuższy po stronie zacisku. Przekrój przewodów musi być dostosowany do wartości mocy pobieranej przez płytę kuchenną (podanej na tabliczce znamionowej). Kabel zasilający musi być typu H05V2V2-F
• Do obsługi urządzenia na częstotliwościach znamionowych nie jest wymagane wykonanie żadnej dodatkowej operacji/ustawienia.
• To urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego minutnika lub niezależnego systemu zdalnego sterowania.

44 Instrukcje bezpieczeństwa 48 Instrukcje dla instalatora 49 Podłączenia 51 Użytkowanie płyty kuchennej - instrukcje użytkownika 52 Konserwacja i czyszczenie 52 Obsługa serwisowa 53 Ochrona środowiska 94 Informacja techniczna

Dziękujemy za zakup gazowej płyty kuchennej firmy Haier. Przed użyciem płyty należy dokładnie przeczytać niniejszą instrukcję i przechowywać ją w bezpiecznym miejscu, aby móc z niej skorzystać w przyszłości.

Instalacja urządzenia domowego jest skomplikowaną operacją, która jeśli nie jest wykonywana prawidłowo, może poważnie zagrozić bezpieczeństwu użytkownika. Dlatego zadanie to powinno być wykonane przez osobę o odpowiednich kwalifikacjach oraz zgodnie z obowiązującymi przepisami. W przypadku zignorowania niniejszego zalecenia i wykonania instalacji przez osobę bez odpowiednich kwalifikacji, producent nie ponosi żadnej odpowiedzialności za jakiekolwiek usterki techniczne, bez względu na to, czy spowodują one szkody w mieniu czy też obrażenia ciała.

ZABUDOWA

Płytę można zamontować w dowolnym blacie kuchennym, który jest odporny na działanie temperatury do 100°C oraz posiada grubość 25-45 mm. Wymiary otworu, który należy wyciąć w blacie kuchennym, podane są na rysunku 2^*.

Jeżeli między zagłębioną płytą a komorą poniżej znajduje się dostępna przestrzeń, konieczne jest zamontowanie przegrody z materiału izolacyjnego (np. drewna lub podobnego materiału) (rysunek 3). Jeżeli płyta kuchenna jest zamontowana obok szafki po każdej ze stron, odległość między wycięciem a szafką musi wynosić co najmniej 170 mm w przypadku płyty o szerokości 60 cm i 250 mm w przypadku płyty o szerokości 75 cm (patrz rysunek 2). Natomiast odległość między płytą kuchenną a tylną ścianą musi wynosić co najmniej 70 mm w przypadku płyty z przednim panelem sterowania i 50 mm z bocznym panelem sterowania. Odległość pomiędzy płytą a szafką lub urządzeniem jakimkolwiek zamontowanym nad kuchenką (np. okapem) musi być nie mniejsza niż 700 mm (rysunek 4). Metalowe przedmioty w szufladzie mogą osiągać wysokie temperatury w wyniku recyrkulacji powietrza. Dlatego też zalecane jest stosowanie pośredniego panelu drewnianego.

Uwaga - Na rysunku 1 pokazano sposób przyklejenia uszczelki. Płytę należy zamocować przy użyciu uchwytów znajdujących się w jej wyposażeniu, korzystając

z otworów wykonanych w podstawie płyty. W przypadku montowania płyty o szerokości 75 cm nad piekarnikiem do zabudowy, piekarnik musi być wyposażony w obieg chłodzący. W przypadku montowania płyty o szerokości 60 cm nad piekarnikiem do zabudowy, piekarnik musi być wyposażony w obieg chłodzący.

ODPOWIEDNIE POMIESZCZENIE

Urządzenie musi być zainstalowane zgodnie z obowiązującymi przepisami i w miejscu dobrze wentylowanym. Proszę zapoznać się z instrukcją przed przystąpieniem do instalacji tego urządzenia.

OSTRZEŻENIE: Przed instalacją należy upewnić się, że lokalne warunki dystrybucji (rodzaj i ciśnienie gazu) oraz wymagania urządzenia są zgodne.

OSTRZEŻENIE: Warunki eksploatacji tego urządzenia są podane na etykiecie (lub tabliczce informacyjnej).

OSTRZEŻENIE: Kuchenka nie jest podłączona do urządzenia odprowadzającego produkty spalania. Powinna zostać zainstalowana i podłączona zgodnie z obowiązującymi przepisami instalacyjnymi. Szczególną uwagę należy zwrócić na odpowiednie wymagania dotyczące wentylacji. Dlatego konieczne jest zapewnienie dobrej wentylacji poprzez utrzymywanie naturalnego obiegu powietrza lub zamontowanie okapu kuchennego.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ (WYŁĄCZNIE DLA WIELKIEJ BRYTANII) Ostrzeżenie - to urządzenie musi być uziemione.

Urządzenie zostało zaprojektowane wyłącznie do użytku domowego. Podłączenie do zasilania musi być wykonane przez wykwalifikowanego elektryka, który zapewni przestrzeganie wszystkich obowiązujących przepisów dotyczących takich instalacji. Urządzenie może być podłączone tylko do odpowiednio dobranego punktu zasilania; 3-pinowa wtyczka 13 A nie jest odpowiednia. Należy zapewnić wyłącznik dwubiegunowy, a obwód musi mieć odpowiednie zabezpieczenie bezpiecznikowe. Więcej szczegółów dotyczących zapotrzebowania na moc poszczególnych produktów znajduje się w instrukcji obsługi oraz na tabliczce znamionowej urządzenia. W przypadku produktu do zabudowy zaleca się stosowanie kabla dłuższego niż dostarczony, który musi być odpowiednio odporny na temperaturę.

Okablowanie musi być podłączone do sieci elektrycznej w następujący sposób:

tego wymagania, producent nie poniesie żadnej odpowiedzialności za jakiekolwiek szkody w stosunku do osób lub mienia. Jeżeli kabel zasilający nie posiada wtyczki, należy zamontować wtyczkę dopasowaną do obciążenia wskazanego na tabliczce znamionowej urządzenia.

Przewód uziemiający jest w kolorze żółto-zielonym. Wtyczka powinna być zawsze dostępna. W przypadku gdy płyta jest podłączona bezpośrednio do sieci elektrycznej, konieczne jest zainstalowanie wyłącznika automatycznego. W razie uszkodzenia kabla zasilającego, musi on być wymieniony przez wykwalifikowanego elektryka w celu wyeliminowania potencjalnych zagrożeń.

Przewód uziemiający (w kolorze żółto-zielonym) musi być co najmniej 10 mm dłuższy niż przewód fazowy i neutralny. Przekrój poprzeczny kabla zasilającego musi być o wielkości dostosowanej do mocy pobieranej przez płytę. Sprawdzić na tabliczce znamionowej dane dotyczące podłączenia do sieci elektrycznej oraz upewnić się, że kabel zasilający jest typu 3x0,75 mm2 H05V2V2-F

	Do terminala Spur P

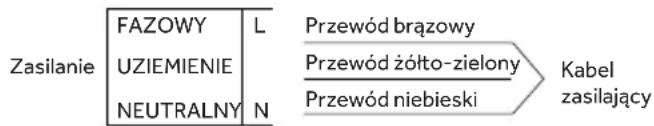

Przewód zółto-zielony	Uziemienie
Przewód niebieski Neutralny	Pod.§czenie
Przewód brązowy	Pod.§czenie fazowe

Uwaga: Nie zalecamy stosowania zabezpieczających urządzeń różnicowoprądowych z elektrycznymi urządzeniami do gotowania zainstalowanymi w punktach zasilania ze względu na uciążliwe niepożądane wyłączenia obwodów, które mogą wystąpić. Zaznaczamy, że urządzenie musi być prawidłowo uziemione. Producent nie ponosi odpowiedzialności za żadne zdarzenia powstałe w wyniku nieprawidłowej instalacji elektrycznej.

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Upewnić się, że napięcie w sieci odpowiada napięciu podanemu na tabliczce znamionowej znajdującej się na obudowie urządzenia. Przed podłączeniem sprawdzić obwód uziemienia. Zgodnie z przepisami prawa, niniejsze urządzenie musi być uziemione. W razie nieprzestrzegania

Jeśli urządzenie nie posiada kabla i wtyczki lub innego rozwiązania umożliwiającego odłączenie od sieci elektrycznej z separacją styków wszystkich biegunach pozwalającą na pełne odłączenie przy wystąpieniu nadnapięcia spełniającego warunki kategorii III, instrukcja stwierdza, że rozwiązania te muszą być wbudowane w instalację elektryczną, zgodnie z zasadami okablowania.

PODŁĄCZENIE DO GAZU

Niniejsze instrukcje są przeznaczone dla wykwalifikowanego personelu. Instalacja urządzenia musi być zgodna z obowiązującymi normami krajowymi. (Wydanie dla Wielkiej Brytanii: zgodnie z przepisami prawa, instalacja gazowa i jej odbiór muszą być przeprowadzone przez instalatora zarejestrowanego w „Gas Safe").

Wszystkie prace muszą być wykonane przy odłączonym zasilaniu elektrycznym.

Na tabliczce znamionowej urządzenia wskazany jest rodzaj gazu, do którego zostało ono przystosowane. Podłączenia do sieci gazowej lub do butli z gazem należy przeprowadzić po uprzednim upewnieniu się, że urządzenie jest wyregulowane dla danego rodzaju gazu, który ma być podłączony. Jeżeli urządzenie nie jest prawidłowo wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany ustawień gazowych.

W przypadku butli z gazem płynnym (butli gazowej) należy zastosować regulator ciśnienia zgodny z obowiązującymi normami krajowymi. Należy stosować wyłącznie rury, podkładki i uszczelki, które są zgodne z obowiązującymi normami krajowymi.

W niektórych modelach, na wyposażeniu urządzenia znajduje się łącznik stożkowy, przeznaczony do zamontowania na terenie krajów, w których ten typ łącznika jest obligatoryjny; na rysunku 8 pokazano, w jaki sposób rozróżnić poszczególne typy łącznika (CY = cylindryczny, CY = stożkowy). W każdym przypadku, cylindryczny

część łącznika musi być podłączona do płyty. W przypadku podłączania płyty do gazu przy użyciu przewodów elastycznych, należy zapewnić, aby maksymalna odległość łączenia tym przewodem nie przekraczała 2 metrów. Elastyczna rurka powinna być wyposażona w taki sposób, aby nie mogła wejść w kontakt z ruchomą częścią obudowy (np. szuflady) i nie przechodziła przez miejsca, gdzie może zostać zgnieciona / załamana lub uszkodzona w inny sposób.

Aby zapobiec ewentualnemu uszkodzeniu płyty, należy zachować następującą kolejność podczas instalacji (rysunek 6):

1. Jak pokazano na rysunku, kolejno zamontować: A: Łącznik cylindryczny męski 1/2 B: Uszczelka 1/2 C: Łącznik gazowy damski 1/2 stożek-cylinder lub cylinder-cylinder
2. Zacisnąć połączenia przy użyciu kluczy, pamiętając o ułożeniu przewodów rurowych w odpowiednim położeniu.
3. Podłączyć łącznik C do domowej instalacji gazowej przy użyciu sztywnego przewodu miedzianego lub stalowego przewodu elastycznego.

UWAGA: Sprawdzić szczelność połączeń

przewodów rurowych przy użyciu roztworu wody z mydłem. NIGDY NIE UŻYWAĆ PŁOMIENIA. Należy również się upewnić, że przewód elastyczny nie wejdzie w kontakt z ruchomą częścią szafki (np. szuflad), oraz że jest on ułożony w sposób wykluczający jego uszkodzenie. Ostrzeżenie: Jeżeli w pobliżu urządzenia wyczuwalny jest gaz, należy natychmiast odciąć dopływ gazu do urządzenia i wezwać instalatora. Nie próbować wykrywania nieszczelności przy pomocy otwartego płomienia.

PRZYSTOSOWANIE PŁYTY DO RÓŻNYCH RODZAJÓW GAZU

W celu przystosowania płyty do różnych rodzajów gazu, należy wykonać następujące czynności:

• Zdjąć ruszty i palniki

Umieść klucz sześciokątny (7 mm) we wsporniku palnika (rysunek 7*)

Odkręcić dysze i wymienić je na dysze odpowiednie do danego rodzaju gazu (patrz tabela rodzajów gazu)

REGULACJA PŁOMIENIA MINIMALNEGO

Po zapaleniu palników, ustawić pokrętło w pozycji płomienia minimalnego, a następnie zdjąć pokrętło (można je łatwo zdjąć, wywierając niewielki nacisk).

Przy użyciu małego wkrętaka do regulacji śruby regulacyjnej w sposób pokazany na rysunku 9*. Obracanie śruby w kierunku zgodnym z ruchem wskazówek zegara powoduje zmniejszenie przepływu gazu, natomiast obracanie w kierunku przeciwnym do ruchu wskazówek zegara powoduje zwiększenie przepływu. Regulację należy przeprowadzać do momentu uzyskania płomienia o długości około 3-4 mm, a następnie założyć pokrętło z powrotem.

W przypadku korzystania z gazu płynnego (LPG) śrubę do regulacji płomienia minimalnego należy obrócić (zgodnie z kierunkiem ruchu wskazówek zegara), aż do oporu.

Po przystosowaniu regulacji dla nowego rodzaju gazu, należy wymienić starą tabliczkę znamionową umieszczoną na urządzeniu na nową tabliczkę (znajdującą się na wyposażeniu płyty) odpowiednią dla rodzaju gazu, dla którego przystosowano regulację.

Użytkowanie płyty kuchennej - instrukcje użytkownika

UŻYWANIE PALNIKÓW GAZOWYCH

Przed włączeniem płyty gazowej, należy się upewnić, że palniki i nakrywki palników są prawidłowo umieszczone na swoich miejscach. Ta płyta jest wyposażona w elektroniczny zapłon służący do zapalenia palnika. Aby zapalić palniki, należy wykonać następujące czynności: Wcisnąć i przekręcić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara do symbolu płomienia lub do pozycji 9 i przytrzymać wciśnięte przez 5

sekund. System zapłonowy będzie generował iskry przez cały czas, gdy naciśnięty jest kurek gazowy. Ostrzeżenie: Jeżeli na urządzeniu nie ma prądu elektrycznego do zapalenia palnika, należy użyć zapałki lub zapalniczki, wykonując następujące czynności:

• Umieścić zapaloną zapałkę lub zapalniczkę w pobliżu palnika. Wcisnąć i przytrzymać wciśnięte przez 5 sekund. Ostrzeżenie: W żadnym przypadku, jeżeli po 5 sekundach palnik nie zapali się, należy przerwać pracę urządzenia i odczekać co najmniej 1 minutę przed próbą ponownego zapalenia palnika.

POKRĘTŁA REGULACYJNE

Każde pokrętło steruje każdym palnikiem, jak pokazano na ilustracji. Pokrętła mają 9 stopni od najwyższego do najniższego płomienia. Nigdy nie wolno próbować przyłączać na stopień 1

Wskazański
	Palnik sterownik za pomocamy polrętka regulacitynego
	Palnik wyłączony
	NajwyȩSZe ustawienie mocy i zapłon elektryczny
	NajniȩSZe ustawienie mocy

OGÓLNE ZALECENIE

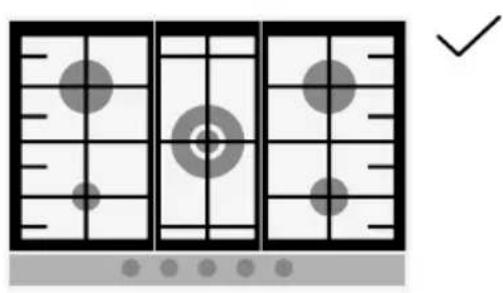

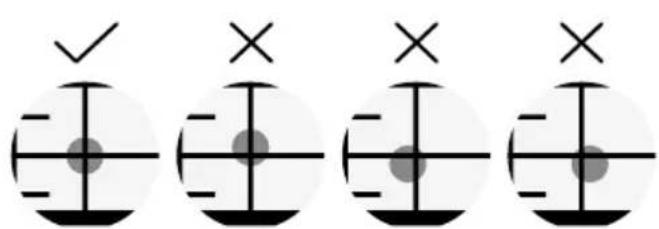

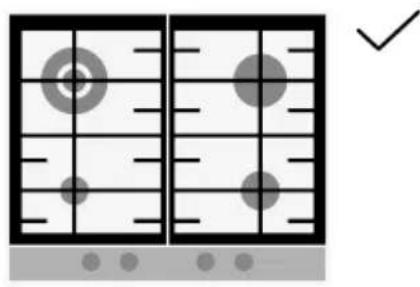

Aby uzyskać najlepsze rezultaty, należy używać naczyń do gotowania o płaskiej powierzchni. Wielkość powierzchni powinna być dopasowana do strony palnika gazowego w następujący sposób. Tabela A:

Typ palnika	Ø patelnia/garnek (cm)	Moc (kW)	G20/20 mbar (metan)	G 30/28-30 mbar (LPG)
AUX 1 kW Pomocniczy	10-18	1,00	95 l/h	73 g/h
AUX 1.2 kW Pomocniczy	10-18 1	20 114 l/h	87 g/h
SR Srednioszybki	12-22	1,75	167 l/h	127 g/h
R Szybki	16-26	2,70	257 l/h	196 g/h
DC 3.8kWMONO	16-26	3.80	362 l/h	276 g/h
DC 4kWMONO	16-26	4.00	381 l/h	291 g/h
DC 4,2 kW MONO	16-26	4,20 NG 4 LPG	400 l/h	291 g/h
DC 5 kW MONO	16-26	5 NG 4.5 LPG	475 l/h	327 g/h

Konserwacja i czyszczenie

• Przed przystąpieniem do czyszczenia, należy upewnić się, że płyta wystygła.
• Wyjąć wtyczkę z gniazdka zasilania lub (w przypadku podłączenia bezpośredniego) wyłączyć zasilanie elektryczne.
• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez dozoru
• Do czyszczenia płyty nigdy nie należy używać środków ściernych, środków zawierających substancje żrące, wybielające lub kwasy. Należy również unikać stosowania substancji kwaśnych lub alkalicznych (sok z cytryny, ocet itp.) do części emaliowanych, lakierowanych lub wykonanych ze stali nierdzewnej.

Podczas czyszczenia emaliowanych, lakierowanych lub chromowanych części, należy używać ciepłej wody z mydłem lub delikatnego detergentu nie

Obsługa serwisowa

Przed zadzwonieniem do pracownika serwisu, należy upewnić się, że:

• Wtyczka jest prawidłowo umieszczona w gniazdku
• Nie ma awarii zasilania gazowego. Jeśli nie można zidentyfikować źródła usterki:

Urządzenie należy wyłączyć i zadzwonić do centrum serwisowego. NIE MANIPULOWAĆ PRZY URZĄDZENIU.

W przypadku korzystania z mniejszych naczyń, palnik należy wyregulować tak, aby płomień nie wychodził poza brzeg naczynia. Naczynia z wypukłym lub wklęsłym dnem nie powinny być używane.

OSTRZEŻENIE: W razie przypadkowego zgaśnięcia płomienia, należy wyłączyć palnik i spróbować ponownie go zapalić dopiero po upływie co najmniej 1 minuty. Jeśli z biegiem lat kurki gazowe zaczną się ciężko obracać, konieczne będzie ich naoliwienie.

Czynność ta musi być przeprowadzona wyłącznie przez wykwalifikowany personel serwisu.

zawierającego substancje żrące. Do czyszczenia części ze stali nierdzewnej należy używać odpowiedniego roztworu czyszczącego.

• Palniki należy czyścić wodą z mydłem. Aby przywrócić ich oryginalny blask, należy stosować domowy płyn do czyszczenia stali nierdzewnej. Po wyczyszczeniu palniki należy wysuszyć i umieścić na płycie.
• Istotne jest, aby palniki były umieszczone dokładnie na swoim miejscu.

Chromowane ruszty i palniki

Chromowane ruszty i palniki mają tendencję do ciemnienia w miarę ich używania. To nie pogarsza funkcjonalności płyty gazowej. W każdym razie są one dostępne w naszym centrum serwisowym jako części zamienne.

Producent nie ponosi odpowiedzialności za jakiekolwiek nieścisłości wynikające z błędów w druku lub transkrypcji zawartych w niniejszej broszurze. Zastrzegamy sobie prawo do dokonywania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez uszczerbku dla charakterystyki dotyczącej bezpieczeństwa lub funkcjonalności.

Umieszczając znak C na tym urządzeniu, potwierdzamy jego zgodność ze wszystkimi wymogami europejskimi w zakresie bezpieczeństwa, zdrowia oraz ochrony środowiska stosowanymi w prawodawstwie dotyczącym tego produktu.

Urządzenie jest zgodne z Europejską Dyrektywą 2009/142/WE (GAD), a od dnia 21 kwietnia 2018 r. z Rozporządzeniem w sprawie urządzeń spalających paliwa gazowe 2016/426 (GAR).

Gospodarka odpadami i ochrona środowiska

To urządzenie ma oznaczenia zgodne z Europejską Dyrektywą 2012/19/UE dotyczącą zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zużyty sprzęt elektryczny i elektroniczny zawiera substancje zanieczyszczające (które mogą wywierać negatywny wpływ na środowisko) oraz elementy podstawowe (które nadają się do ponownego wykorzystania). Ważne jest właściwe przetwarzanie zużytego sprzętu elektrycznego i elektronicznego w celu prawidłowego usunięcia i utylizacji wszystkich substancji zanieczyszczających oraz odzyskania pozostałych materiałów. Każdy może odegrać ważną rolę w zadbaniu o to, by zużyty sprzęt został odpowiednio przetworzony. Zasadnicze znaczenie ma przestrzeganie kilku podstawowych zasad:

• Zużytego sprzętu elektrycznego i elektronicznego nie należy traktować jak odpadów z gospodarstwa domowego; Zużyty sprzęt elektryczny i elektroniczny powinien być odwożony do wyznaczonych punktów zbiórki odpadów zarządzanych przez rady miasta lub zarejestrowaną firmę.

W wielu krajach organizowane są lokalne zbiórki dużego zużytego sprzętu elektrycznego i elektronicznego. Po zakupie nowego urządzenia, stare można oddać dostawcy, który musi je bezpłatnie przyjąć w ramach wymiany, jeśli to urządzenie jest podobnego typu i ma takie same funkcje jak urządzenie zakupione.

OCHRONA I POSZANOWANIE ŚRODOWISKA NATURALNEGO

Jeśli to możliwe, należy przykryć patelnię pokrywką. Wyregulować płomień tak, aby nie wychodził poza brzeg naczynia.

Producent nie będzie ponosić odpowiedzialności za jakiekolwiek niedokładności wynikające z druku lub błędów tłumaczenia występujące w niniejszej broszurze. Zastrzegamy sobie prawo do wprowadzania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez szkody dla charakterystyk dotyczących bezpieczeństwa lub działania.
