TGV60B3F/C - Cuisinière SABA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière gaz
Marque	SABA
Modèle	TGV60B3F/C
Dimensions (L x P x H)	600 x 510 x 100 mm
Poids estimé	12 kg
Alimentation électrique	220-240 V~, 50-60 Hz, 2 W (allumage)
Type de gaz compatible	Gaz naturel (G20) ou GPL (G30)
Nombre de brûleurs	3
Types de brûleurs	Couronne triple, semi-rapide, auxiliaire
Puissance totale	6,35 kW
Efficacité énergétique	56,9 %
Matériau de la plaque	Verre
Système d’allumage	Allumage continu avec dispositif de sécurité
Dispositif de sécurité	Arrêt automatique du gaz en cas d’extinction de la flamme
Raccordement gaz	Filetage G1/2
Entretien	Nettoyage régulier avec chiffon doux et liquide vaisselle ; brûleurs amovibles
Pièces détachées	Disponibles pendant au moins 3 ans
Réparabilité	Réparation par technicien agréé, pièces d’origine recommandées
Accessoires fournis	Supports, mousse, vis, injecteurs, joint, raccord gaz, notice

FOIRE AUX QUESTIONS - TGV60B3F/C SABA

Comment allumer un brûleur ?

Appuyez sur le bouton de contrôle et tournez-le dans le sens antihoraire jusqu’à la position maximale. Maintenez enfoncé jusqu’à 15 secondes après l’allumage. Si le brûleur ne s’allume pas, attendez 1 minute avant de réessayer.

Que faire en cas d’odeur de gaz ?

N’allumez ni n’éteignez aucun appareil électrique. Fermez la vanne d’arrêt, ouvrez les fenêtres, quittez les lieux et contactez le service après-vente depuis l’extérieur.

Quels types d’ustensiles utiliser ?

Utilisez des ustensiles à fond plat et épais, adaptés au diamètre du brûleur. Pour la couronne triple : 200-240 mm, semi-rapide : 160-180 mm, auxiliaire : 120-160 mm.

Comment nettoyer la plaque en verre ?

Attendez que l’appareil refroidisse, débranchez-le, puis essuyez avec un chiffon doux imbibé d’eau tiède et de liquide vaisselle. Séchez soigneusement. N’utilisez pas de nettoyants abrasifs.

Puis-je utiliser une friteuse ?

Oui, mais avec précaution : ne déplacez jamais une friteuse pleine d’huile chaude. Surveillez la cuisson, utilisez des aliments secs pour éviter les débordements.

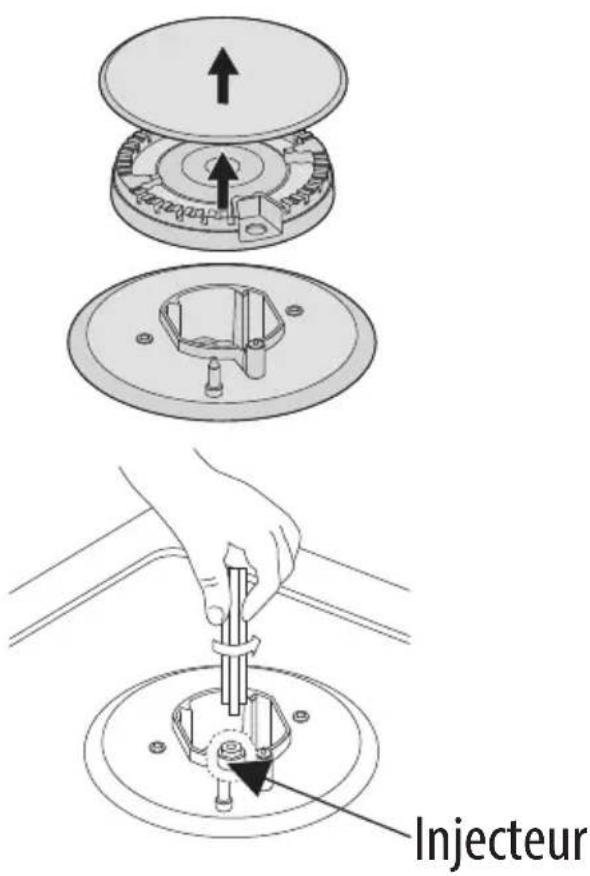

Comment convertir le gaz (naturel/GPL) ?

La conversion doit être effectuée par un technicien qualifié. Il faut remplacer les injecteurs et régler la flamme minimale. Après conversion, marquez le type de gaz sur la plaque signalétique.

Que faire si la flamme est jaune ou instable ?

Nettoyez la couronne du brûleur et assurez-vous que le chapeau est correctement assemblé. Si le problème persiste, contactez le service après-vente.

Quelle est la distance minimale au-dessus de la plaque ?

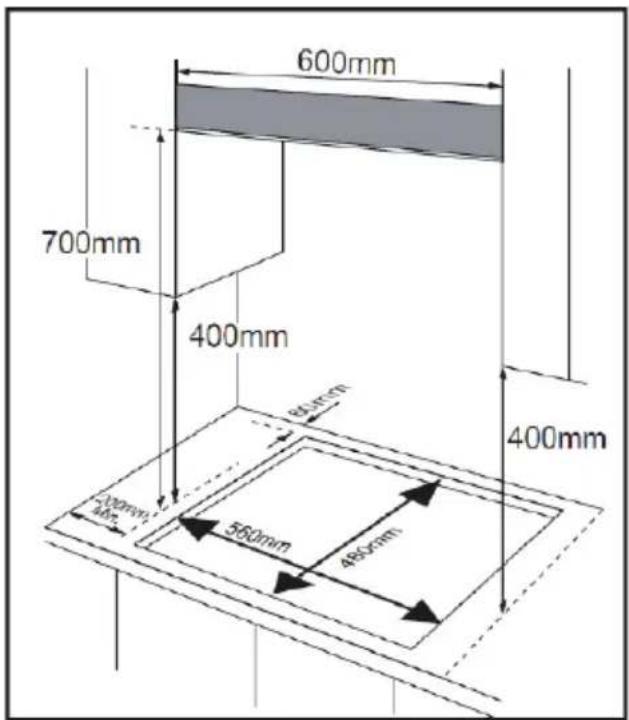

Au moins 700 mm entre le point le plus haut de la plaque et toute surface horizontale située au-dessus. Pour les meubles latéraux, prévoyez 60 mm de dégagement.

L’appareil peut-il être utilisé avec un minuteur externe ?

Non, la plaque n’est pas conçue pour être utilisée avec un minuteur externe ou un système de contrôle à distance.

Comment éteindre un feu de cuisson ?

N’utilisez jamais d’eau. Coupez le gaz, puis couvrez les flammes avec un couvercle ou une couverture anti-feu. Si le feu persiste, appelez les secours.

MODE D'EMPLOI TGV60B3F/C SABA

Merci d'avoir sélectionné notre plaque de cuisson au gaz.

Pour utiliser cet appareil correctement et prévenir des risques potentiels, lisez cette notice avant d'utiliser l'appareil.

Conservez cette notice d'utilisation dans un endroit facilement accessible.

Si vous n'êtes pas sûr de certaines informations contenues dans cette notice, contactez notre service client.

La responsabilité du fabricant ne sera pas engagée pour tout dommage aux personnes ou aux biens causé par l'installation ou l'utilisation incorrecte de l'appareil.

L'appareil a été certifié pour l'usage dans les pays autres que ceux indiqués sur l'appareil.

Le fabricant se réserve également le droit d'apporter des modifications aux produits si cela est considéré nécessaire ou utile et dans l'intérêt de l'utilisateur, sans remettre en cause les caractéristiques fonctionnelles et les dispositifs de sécurité principaux des produits.

L'appareil est conçu pour un environnement domestique et non commercial.

TABLE DES MATIERES

Mises en garde de sécurité

Consignes de sécurité 3

Installation 5

Sécurité des enfants et des personnes 7

Pendant l'utilisation 8

Nettoyage et réparation 13

Informations environnementales 13

Instructions d'utilisation et d'entretien

Description de l'appareil 15

Description de l'appareil 16

Comment utiliser l'appareil 16

Conseils de sécurité et d'économique d'énergie 18

Nettoyage et entretien 22

Instructions d'utilisation 26

Positionnement 29

Installation de l'appareil 30

Raccordement au gaz 32

Spécifications concernant le gaz 39

Branchement électrique 40

Réglages du gaz 41

Dépannage 44

Enlèvement des appareils ménagers usagés 48

Consignes de sécurité

• Prenez le temps de lire cette notice d'utilisation avant d'installer et d'utiliser l'appareil.
• Cette notice d'utilisation doit être conservée avec l'appareil pour consultation ultérieure.
• Si l'appareil est vendu ou transféré à un tiers, veillez à ce que la notice soit transmise au nouvel utilisateur.
• Le fabricant décline toute responsabilité si ces mesures de sécurité ne sont pas respectées.
• Les marquages suivants sont conçus pour être facilement co préhensibles afin que vous puissiez prévenir des accidents dus à un usage incorrect et utiliser plus facilement l'appareil.
• Lisez les contenus suivants intégralement et veillez à tous les comprendre.

	Danger/Avertissement	Négliger ce marquage peut provoquer des blessures corpo relles graves ou la mort.
	Attention	Négliger ce marquage peut provoquer des dommages matériels ou des blessures corporelles mineurs.

- Les marquages suivants sont utilisés dans la notice d'utilisation comme suit :

Attention

Pas d'accès

Pas de flamme/étincelle

Obligatoire

Danger

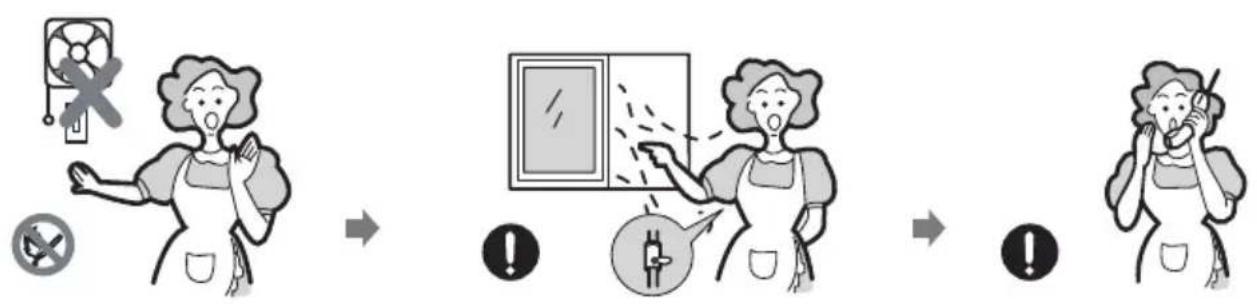

- S'il semble y avoir une fuite de gaz, prenez les mesures suivantes :

— N'allumez pas les luminaires.
— N'allumez et n'éteignez aucun appareil électrique, et ne touchez aucune fiche électrique.
— N'utilisez pas de téléphone.

1. Cessez d'utiliser le produit et fermez la vanne intermédiaire.
2. Ouvrez les fenêtres pour aérer.
3. Contactez notre centre de réparation en utilisant un téléphone à l'extérieur.

* Le gaz de combustion contient du mercaptan, cela vous permet de sentir les fuites de gaz (odeur d'ail/oeuf pourri) même s'il n'y a que 1/1000 de gaz dans l'air.

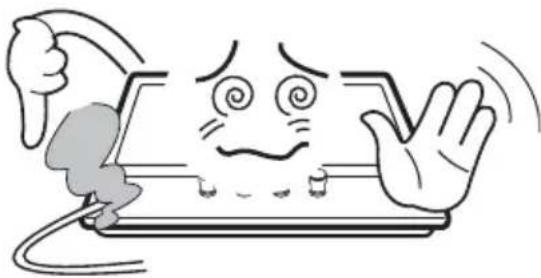

Installation

Avertissement

Cet appareil doit être installé conformément aux réglementations en vigueur et il ne doit être utilisé que dans les espaces bien aérés.	Avant l’installation, vérifiez que les alimentations en gaz et en électricité sont conformes au type spécifié sur la plaque signalétique.
Quand cet appareil est installé dans un navire ou une caravane, il ne doit pas être utilisé comme appareil de chauffage.	La conduite de gaz et le câble électrique doivent être installés en sorte qu’ils ne touchent aucune pièce de l’appareil.

Attention

• Cet appareil doit être installé par un installateur ou un technicien qualifié.

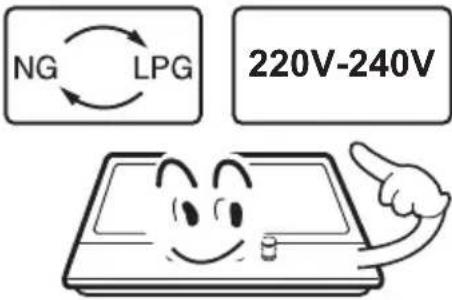

• Les conditions de réglage de cet appareil sont indiquées sur l'étiquette ou la plaque signalétique.
• Retirez tous les éléments d'emballage avant d'utiliser l'appareil.
• Après avoir déballé l'appareil, vérifiez qu'il n'est pas endommagé et que le câble de branchement est en parfait état. Sinon, contactez le distributeur avant d'installer l'appareil.
• Les meubles adjacents et tous les matériaux utilisés dans l'installation doivent être capables de résister au minimum à une température de 85 °C supérieure à la température ambiante de la pièce dans laquelle ils se trouvent pendant l'utilisation.
• Si les flammes d'un brûleur s'éteignent accidentellement, fermez le bouton de contrôle du brûleur et n'essayez pas de le rallumer pendant au moins une minute.

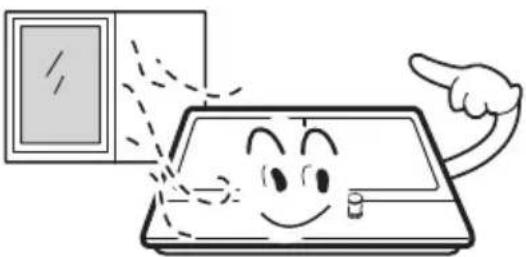

• L'utilisation d'un appareil de cuisson au gaz entraîne la production de chaleur et d'humidité dans la pièce dans laquelle il est installé. Veillez à ce que la cuisine soit bien aérée : maintenez les trous d'aération naturelle ouverts ou installez un système de ventilation mécanique (hotte d'extraction mécanique).
• L'utilisation intensive prolongée de l'appareil peut nécessiter une ventilation supplémentaire, par exemple l'ouverture d'une fenêtre, ou une ventilation plus efficace, par exemple l'augmentation du niveau de ventilation mécanique si existante.

Sécurité des enfants et des personnes

Avertissement

• N'autorisez pas les enfants à jouer près ou avec l'appareil.
  • L'appareil devient brûlant pendant son utilisation.

- Les enfants doivent être maintenus éloignés tant qu'il n'a pas refroidi.

• Cet appareil est conçu pour être utilisé par les adultes.
• Les enfants peuvent se blesser en tirant les poêles et les casseroles hors de l'appareil.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

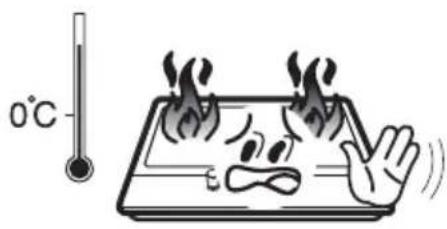

Pendant l'utilisation

Avertissement

Utilisez l’appareil exclusivement pour préparer des aliments.

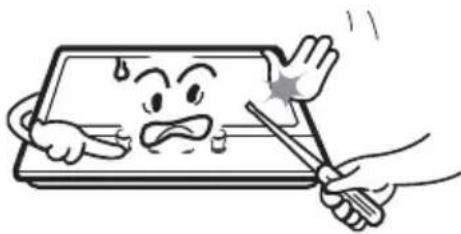

Ne modifiez pas cet appareil. La plaque avec brûleurs n'est pas conçue pour être utilisée avec un minuteur externe ou un système de contrôle à distance séparé.
L’utilisation d’un appareil de cuisson au gaz entraîne la production de chaleur et d’humidité dans la pièce dans laquelle il est installé. Veillez à ce que la cuisine soit bien aérée : maintenez les trous d’aération naturelle ouverts ou installez un système de ventilation mécanique (hotte d'extraction mécanique).
N’utilisez pas cet appareil s’il a été en contact avec de l’eau. N’utilisez pas cet appareil avec les mains mouillées.
Les surfaces de cuisson et de chauffe de l’appareil deviennent brûlantes pendant leur utilisation, prenez toutes les précautions requises.
N’utilisez pas de grands chiffons, de torchons ou d’accessoires similaires, car leurs extrémités pourraient toucher les flammes et s’enflammer.

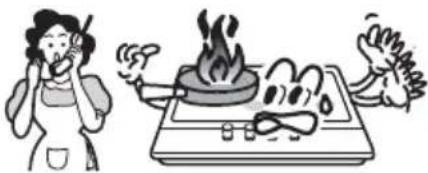

Ne laissez jamais l’appareil sans surveillance pendant la cuisson.
Les ustensiles de cuisson instables ou déformés ne doivent pas être utilisés sur l’appareil, car ils pourraient provoquer un accident par renversement ou éclaboussures.
N’utilisez pas et ne stockez pas de matières inflammables dans des tiroirs de rangement près de cet appareil.

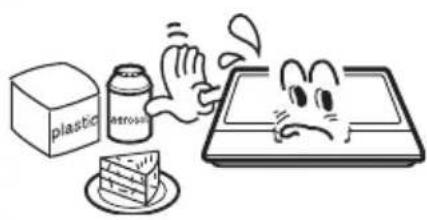

Les aliments périssables, les articles en plastique et les aérosols peuvent être impactés par la chaleur et ne doivent pas être stockés au-dessous ou audessus de l’appareil.

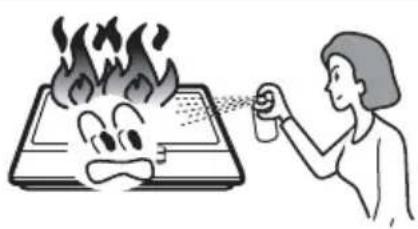

Ne pulvérisez pas d’aérosol près de l’appareil quand il est en fonctionnement.

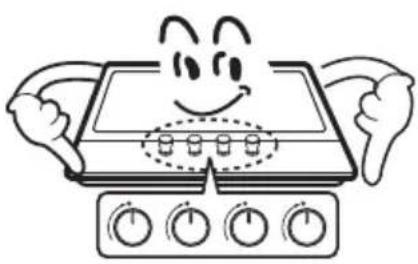

Veillez à ce que les boutons de contrôle soient dans la position « • » quand l’appareil n’est pas utilisé.

Attention

• Cet appareil est conçu exclusivement pour la cuisson domestique. Il n'est pas conçu pour des usages commerciaux ou industriels.
  • L'usage intensif prolongé de l'appareil peut nécessiter une ventilation additionnelle, par exemple l'ouverture d'une fenêtre, ou l'augmentation du niveau de ventilation mécanique

(si existante). Utilisez des gants ou des maniques résistants à la chaleur pour manipuler les poêles et casseroles chaudes.

• Veillez à ce que les maniques ne s'approchent pas des flammes nues quand vous soulevez les ustensiles de cuisson.
• Veillez à ce que les gants et les maniques ne soient pas mouillés ou détrempés, car cela pourrait accélérer le transfert de la chaleur dans le matériau et créer un risque de brûlure pour vous.
• Utilisez toujours exclusivement les brûleurs après avoir placé les ustensiles de cuisson sur eux. Ne chauffez pas les ustensiles de cuisson vide.
• N'utilisez jamais de plat en feuille plastique ou aluminium sur l'appareil.
• Lors de l'utilisation d'autres appareils électriques, veillez à ce que le câble n'entre pas en contact avec les surfaces de l'appareil de cuisson.
• Si vous portez des composants mécaniques dans votre corps, par exemple un coeur artificiel, consultez un médecin avant d'utiliser l'appareil.
• N'utilisez pas de torchon ou de matière similaire au lieu de maniques, de tels tissus peuvent s'enflammer sur un brûleur chaud.
• Lors de l'utilisation d'un ustensile de cuisson en verre, vérifiez qu'il est conçu pour la cuisson sur une plaque de cuisson.
  "ATTENTION : En cas de bris du verre de la plaque de cuisson :

— éteindre immédiatement tous les brûleurs ainsi que tous les éléments chauffants électriques et isoler l'appareil de toute source d'énergie,

— ne pas toucher la surface de l'appareil,

— ne pas utiliser l'appareil".

- Pour minimiser le risque de brûlures, d'ignition des matières inflammables et de renversements, tournez les poignées des FR ustensiles de cuisson vers le côté ou le centre de la plaque de cuisson en veillant à ce qu'elles ne soient pas au-dessus des brûleurs adjacents.

- Tournez toujours les boutons de contrôle sur leur position d'arrêt avant de retirer les ustensiles de cuisson.

- Surveillez scrupuleusement les aliments frits sur un réglage grande flamme.

- Faites toujours chauffer lentement les graisses et surveillez leur chauffe.

- Les aliments à frire doivent être aussi secs que possible. Le givre sur les aliments surgelés et l'humidité sur les aliments frais peuvent provoquer le bouillonnement des graisses chaudes et leur débordement hors de l'ustensile de cuisson.

- N'essayez jamais de déplacer un ustensile de cuisson contenant de la graisse chaude, notamment une friteuse. Attendez que la graisse ait complètement refroidi.

« ATTENTION : Cet appareil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage du local. »

Nettoyage et réparation

Avertissement

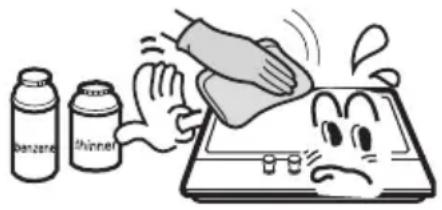

N’utilisez jamais d’agent de nettoyage abrasif ou caustique.
Cet appareil ne doit être réparé ou révisé que par un réparateur agréé et exclusivement avec des pièces de rechange approuvées d’origine.

Attention

• Avant d'essayer de nettoyer l'appareil, il faut le débrancher de l'alimentation secteur et attendre qu'il ait refroidi.
• Vous ne devez pas utiliser de jet de vapeur ni aucun autre équipement de nettoyage à haute pression pour nettoyer l'appareil.

Informations environnementales

- Après l'installation, mettez les éléments d'emballage au rebut en respectant les réglementations sécuritaires et environnementales.

- Lors de la mise au rebut d'un appareil usagé, rendez-le inutilisable en coupant son câble d'alimentation électrique.

Mise au rebut correcte de ce produit (Déchets d'équipements électroniques et électriques)

- Ce marquage présent sur le produit ou dans sa documentation indique qu'il ne doit pas être jeté avec les ordures ménagères quand il est en fin de vie. Pour prévenir des dommages potentiels sur l'environnement et la santé humaine d'une mise au rebut incontrôlée des déchets, triez ce produit des autres types de déchets et recyclez-le de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles.

- Les utilisateurs domestiques doivent contacter le distributeur auprès duquel ils ont acheté le produit ou leur municipalité pour obtenir des informations sur les endroits et les manières de déposer ce produit pour qu'il soit recyclé d'une manière respectueuse de l'environnement.

- Les utilisateurs commerciaux doivent contacter leur fournisseur et consultez les clauses du contrat d'achat. Ce produit ne doit pas être jeté avec les autres déchets commerciaux.

Description de l'appareil

Modèle TGV60N3F/C	TGV60B3F/C
Plaque supérieure Verre
Dimensions (L x P x H) 600 x 510 x 100
Système d'allumage Allumage continu
Raccordement au gaz Filetage G1/2
Alimentation électrique 2	20-240 V~ 50 Hz-60 Hz, 2 W
Fonction des brûleurs Couronne triple (1), Semi-rapide (1), Auxiliaire (1)
ΣQn 6,35 kW

Information pour plaques de cuisson gaz domestiques
Modèle	TGV60N3F/C TGV60B3F/C
Type de plaque de cuisson	Plaque de cuisson gaz
Nombre de brûleurs	3
L'effcacité énergétique par brûleur	Couronne triple	Semi rapide	Auxiliaire	%
	52.59 61.2	N/A
L'effcacité énergétique par plaque	56.9 %

Description de l'appareil

Support (4) Mousse (4) Vis (4)

Injecteur (3)

joint (1)

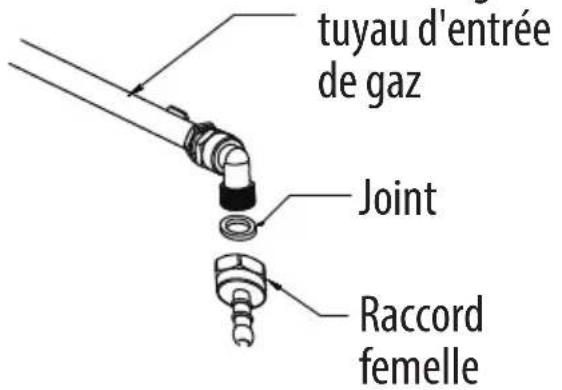

Raccord pour conduite de gaz (1)

Notice d'utilisation (1)

Comment utiliser l'appareil

Les symboles suivants s'affichent sur le bandeau de contrôle à côté de chaque bouton de contrôle :

(●) Cercle noir : Arrêt du gaz
(▲) Grande flamme : Réglage maximal
( ^ ) Petite flamme : Réglage minimal

• Le réglage minimal se trouve à la fin de la rotation antihoraire du bouton de contrôle.
• Toutes les positions d'utilisation doivent être sélectionnées entre les positions minimale et maximale.
• Le symbole sur le bandeau de contrôle à côté du bouton de contrôle indique quel brûleur il contrôle.

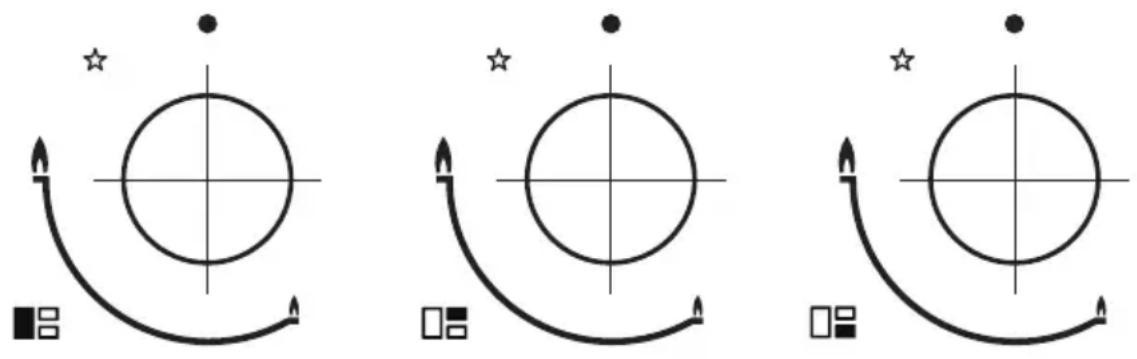

Allumage automatique avec dispositif de sécurité en cas d'extinction

L'appareil est pourvu d'un dispositif de sécurité en cas d'extinction qui est conçu pour fermer l'alimentation en gaz de la tête de brûleur si la flamme s'éteint.

Allumage automatique avec dispositif de sécurité en cas d'extinction

L'appareil est pourvu d'un dispositif de sécurité en cas d'extinction qui est conçu pour fermer l'alimentation en gaz de la tête de brûleur si la flamme s'éteint.

Allumer un brûleur :

• Appuyez sur le bouton de contrôle du brûleur que vous voulez allumer et tournez-le dans le sens antihoraire sur la position maximale.
• Si vous maintenez le bouton de contrôle appuyé, l'allumage automatique du brûleur s'active.

• Vous pouvez maintenir le bouton de contrôle appuyé pendant 15 s après que la flamme du brûleur se soit allumée. Si après 15 s le brûleur n'est toujours pas allumé, cessez d'utiliser l'appareil et ouvrez la porte du compartiment et/ou attendez 1 minute au minimum avant de réessayer d'allumer le brûleur.

• Après cet intervalle de 15 s, pour régler la flamme, continuez de tourner le bouton de contrôle dans le sens antihoraire jusqu'à ce que la flamme soit d'un niveau approprié. La position d'utilisation DOIT être dans une position comprise entre les positions maximale et minimale.

• Pour éteindre le brûleur, tournez le bouton de contrôle complètement dans le sens horaire sur la position Arrêt du gaz.
• En cas de coupure de courant, les brûleurs peuvent être allumés avec une allumette en faisant attention.

Conseils de sécurité et d'économique d'énergie

- Le diamètre du fond de l'ustensile de cuisson doit correspondre au diamètre du brûleur.

BRÛLEURS	USTENSILES DE CUISSON
	min. max.
Couronne triple 200 mm 240 mm
Semi-Rapide 160 mm 180 mm
Auxiliaire 120 mm 160 mm

N'utilisez pas d'ustensile de cuisson dépassant du pourtour du brûleur.

NON OUI
N’utilisez pas d’ustensiles de cuisson de petit diamètre sur les brûleurs de grand diamètre.La flamme ne doit jamais monter le long des côtés de l’ustensile de cuisson.	Utilisez toujours des ustensiles de cuisson appropriés à chaque brûleur pour éviter de gaspiller du gaz et pour éviter la décoloration des ustensiles de cuisson.
Évitez de cuire sans couvercle ou avec l’ustensile de cuisson seulement à moitié recouvert par un couvercle, car cela entraîne un gaspillage d’énergie.	Placez un couvercle sur l’ustensile de cuisson.
N’utilisez pas d’ustensile de cuisson à fond convexe ou concave.	Utilisez exclusivement des poêles, casseroles et autres ustensiles de cuisson à fond plat et épais.

Ne placez pas d'ustensile de cuisson sur le côté d'un brûleur, car il pourrait se renverser.

N'utilisez pas les ustensiles de cuisson de grand diamètre sur les brûleurs proches des boutons de contrôle qui centrés sur un brûleur peuvent toucher les boutons de contrôle ou être tellement proches d'eux qu'ils augmenteront la température dans cette zone, ce qui peut provoquer des dommages.

Placez toujours

l'ustensile de cuisson centré sur le brûleur et non décalé sur l'un de ses côtés.

Ne placez jamais un ustensile de cuisson directement sur un brûleur.	Placez l’ustensile de cuisson sur la grille.exemple un déflect
Ne placez rien, par flammes ou un patin amianté, entre l’ustensile de cuisson et le support, car cela pourrait gravement endommager l’appareil.
N’utilisez pas de poids excessifs et ne percutez pas la plaque de cuisson avec des objets lourds.	Manipulez les ustensiles de cuisson précautionneusement quand ils sont sur les brûleurs.

Il est recommandé de ne pas utiliser de poêles à frire, de pierres à griller ou de rôtissoires chauffées simultanément sur plusieurs brûleurs, car l'accumulation de chaleur qui en résulterait pourrait endommager l'appareil.

- Ne touchez pas la plaque supérieure et les grilles pendant l'utilisation et pendant un certain temps après l'utilisation.

- Dès qu'un liquide commence à bouillir, réduisez la flamme pour que le liquide reste frémissant.

Nettoyage et entretien

• Les opérations de nettoyage ne doivent être effectuées que lorsque l'appareil a complètement refroidi.
• L'appareil doit être débranché de l'alimentation secteur avant de commencer le nettoyage.
• Nettoyez l'appareil régulièrement, de préférence après chaque utilisation.
• Les nettoyants abrasifs et les objets coupants endommageront la surface de l'appareil. Vous devez le nettoyer avec de l'eau et un peu de liquide vaisselle.
• En ce qui concerne les informations détaillées sur la manière de nettoyer les surfaces en contact avec les aliments, référez-vous au paragraphe ci-après de la notice.
• La période minimale de disponibilité des pièces de rechange pour l'appareil est de 3 ans.

Utilisable Ne pas utiliser
Chiffon doux	Brosse en nylon	Brosse métallique
	Huile alimentaire	Détergent acide/alcalin
Détergent neutre	Abrasif	Diluant/Benzène

Support d'ustensile de cuisson et Boutons de contrôle

• Retirez les supports d'ustensile de cuisson.
- Nettoyez-les et nettoyez les boutons de contrôle avec un chiffon humide, du liquide vaisselle et de l'eau tiède. Trempez les salissures tenaces avant de les éliminer.
- Séchez tous les éléments avec un chiffon doux et propre.

Plaque supérieure

- Essuyez régulièrement la plaque supérieure avec un chiffon doux humidifié d'une solution d'eau chaude et d'un peu de liquide vaisselle puis complètement essoré.

• Essuyez soigneusement la plaque supérieure après l'avoir nettoyée.
• Enlevez soigneusement les aliments et liquides salés de la plaque de cuisson dès que possible pour prévenir le risque de corrosion.
• Les pièces en inox de l'appareil peuvent se décolorer dans le temps. C'est normal à cause des hautes températures. À chaque utilisation de l'appareil, ces pièces doivent être nettoyées avec un produit adapté à l'inox.

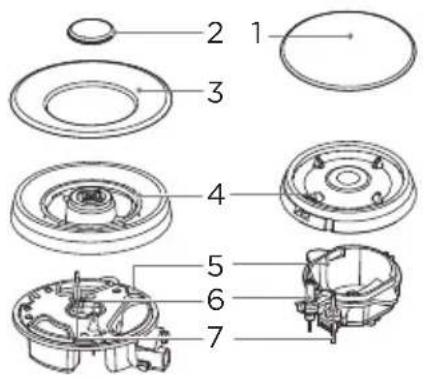

Brûleurs

• Retirez les chapeaux et les couronnes de brûleur en les tirant vers lehaut hors de la plaque supérieure.
• Trempez-les dans de l'eau chaude avec un peu de détergent et de liquide vaisselle.
• Après les avoir nettoyés et lavés, essuyez-les et séchez-les soigneusement. Veillez à ce que les trous de flamme soient propres et intégralement secs.
• Essuyez les parties fixes des coupelles de brûleur avec un chiffon humidifié, puis séchez-les.
• Essuyez doucement le dispositif d'allumage et le dispositif de contrôle de flamme avec un chiffon bien essoré, puis séchez-les avec un chiffon propre.
• Avant de réassembler les brûleurs sur la plaque supérieure, vérifiez que les injecteurs ne sont pas bloqués.

- Réassemblez les brûleurs auxiliaires, semi-rapides, rapides et triples couronnes comme suit :

1. Placez la couronne (4) sur la coupelle de brûleur (5) en sorte que le dispositif d'allumage et le dispositif de contrôle de flamme dépassent à travers leur trou respectif de la couronne. La couronne doit être correctement encastrée.

2. Positionnez le chapeau de brûleur (1, 2, 3) sur la couronne (4) en sorte que les tiges de retenue s'insèrent dans leur renfoncement respectif.

- Réassemblez les pièces dans l'ordre correct après le nettoyage.

— Ne confondez pas le haut et le bas.
- Les tiges de retenue doivent être précisé- ment insérées dans les encoches.

Instructions d'utilisation

Avertissements

• Ne modifiez pas cet appareil.
• Cet appareil doit être installé par un installateur ou un technicien qualifié.
• Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) et les réglages de l'appareil sont compatibles.
• Les conditions de réglage de cet appareil sont indiquées sur l'étiquette ou la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux réglementations d'installation en vigueur. Il faut notamment faire attention aux réglementations applicables concernant la ventilation.
• Avant l'installation, il faut fermer les alimentations en gaz et en électricité de l'appareil.
• Tous les appareils contenant des composants électriques doivent être mis à la terre.
• Vérifiez que la conduite de gaz et le câble électrique sont installés en sorte qu'ils ne touchent aucune pièce de l'appareil pouvant devenir chaude.
• La conduite ou le raccord de gaz ne doit pas être plié ou bloqué par d'autres appareils.
• Vérifiez les dimensions de l'appareil ainsi que les dimensions de l'espace à découper dans le meuble de cuisine.
• Les panneaux situés au-dessus de la surface de travail directement à côté de l'appareil doivent être en matériau

inflammable. La surface stratifiée et la colle utilisées pour le fixer doivent être résistantes à la chaleur pour prévenir leur détérioration.

• Ouvrez la vanne d'alimentation de l'appareil et allumez chaque brûleur.
• Vérifiez que les flammes sont bleu clair sans pointe jaune.
• Si les brûleurs présentent des anomalies, procédez aux vérifications suivantes :

—Le chapeau de brûleur est-il correctement placé ?
—La couronne est-elle correctement positionnée ?
—Le brûleur est-il aligné verticalement avec la tête d'injecteur ?

• Un test de fonctionnement complet et un test de fuite doivent tre effectués par l'installateur après l'installation.
• Le tuyau flexible doit être installé en sorte qu'il ne puisse pas entrer en contact avec une pièce mobile du meuble et qu'il ne passe dans aucun espace susceptible de devenir encombré.
• Les traces de colle produites durant la fabrication en usine répondent aux normes de toutes les plaques de cuisson.
• Un brûleur doit présenter une flamme régulière. Eviter tout courant d'air. Si la flamme présente une anomalie, nettoyer le brûleur. Si l'anomalie persiste, faites appel au service après-vente.
• En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous au paragraphe ci-après de la notice.
• AVERTISSEMENT : En cours d'utilisation, l'appareil et ses parties accessibles deviennent chauds.

• Il convient de veiller à ne pas toucher les éléments chauffants.

• Les enfants de moins de 8 ans doivent être maintenus à distance, à moins qu'ils ne soient sous une surveillance continue.

• MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.
• NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.
• MISE EN GARDE : Risque d'incendie : ne pas entreposer d'objets sur les surfaces de cuisson.
• Le dispositif ne doit pas être actionné pendant plus de 15 s. Si à l'issue de ces 15 s le brûleur ne s'est pas allumé, cesser d'agir sur le dispositif, ouvrir la porte de l'enceinte et/ou attendre au moins 1 min avant toute nouvelle tentative d'allumage du brûleur.
• ATTENTION : Afin d'empêcher des risques d'explosion et d'incendie, ne pas placer de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
• MISE EN GARDE : Si la surface est félée, déconnecter l'appareil de l'alimentation pour éviter un risque de choc électrique.
• Ne pas utiliser d'appareil de nettoyage à la vapeur. En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous au paragraphe ci-après de la notice.
• Cet appareil est conforme aux Directives Européennes 2016/426/CE relative aux appareils fonctionnant au gaz, 2014/35/CE relative à la sécurité électrique et 2014/30/ CE relative à la compatibilité électromagnétique.

Positionnement

- Cet appareil doit être intégré dans un meuble de cuisine ou un plan de travail de 600 mm en veillant à laisser les distances minimales suivantes.

- Les bords de la plaque de cuisson doivent être éloignés d'au moins 60 mm de tous les murs latéraux ou arrières.

- 700 mm entre le point le plus haut de la surface de la plaque de cuisson (y compris les brûleurs) et le dessous de toute surface horizontale directement au-dessus d'elle.

- 400 mm entre la surface de la plaque de cuisson et le dessous des surfaces latérales surplombantes si leur bord est aligné avec le bord externe de la plaque de cuisson. Si le dessous d'une surface horizontale surplombante est à moins de 400 mm, alors elle doit être éloignée d'au moins 50 mm du bord externe de la plaque de cuisson.

• 50 mm d'espace vide autour de l'appareil entre la surface de la plaque de cuisson et toute matière combustible.

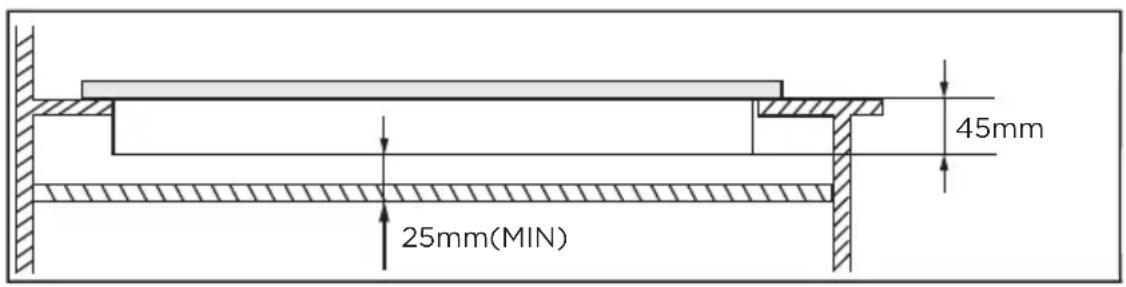

• Il doit y avoir un écartement de 25 mm au minimum et de 74 mm au maximum entre le dessous de l'appareil et toute surface sous lui.

• Un four doit avoir une ventilation forcée pour pouvoir installer une plaque de cuisson au-dessus de lui.
• Contrôlez les dimensions du four dans la notice d'utilisation.
• Les dimensions de découpe doivent respecter les instructions.

Installation de l'appareil

1. Retirez les supports d'ustensile de cuisson, les chapeaux de brûleur et les couronnes de brûleur, puis retournez délicatement l'appareil et posez-le sur une surface rembourrée. Veillez à ne pas endommager les dispositifs d'allumage et les dispositifs de contrôle de flamme lors cette opération.
2. Appliquez la mousse fournie sur le pourtour du bord de l'appareil.
3. Ne laissez aucun espace vide au niveau du joint et n'en superposez pas plusieurs épaisseurs.

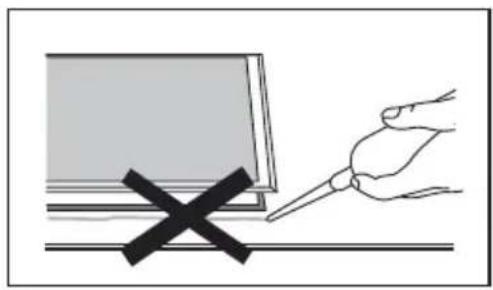

⚠️ N'utilisez pas de joint silicone pour étanchéifier l'appareil sur le trou. Cela rendrait difficile le retrait ultérieur de l'appareil du trou, notamment s'il faut le réparer.

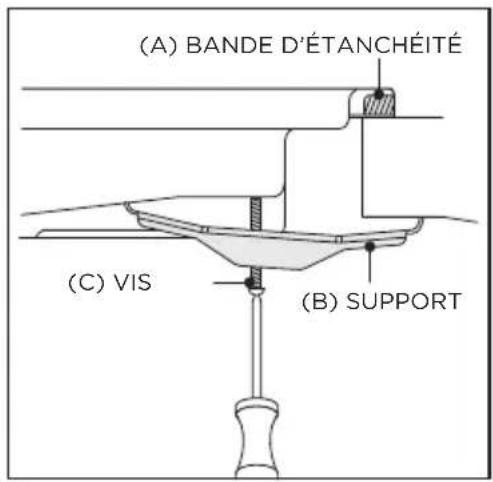

(A) BANDE D'ÉTANCHÉITÉ
(B) SUPPORT
(C) VIS

1. Placez le support (B) sur les trous correspondants à la taille des vis. Il y a un ensemble de trous de vis à chaque coin de la plaque de cuisson (H). Serrez légèrement une vis (C) dans le support (B) en sorte qu'il soit attaché à la plaque de cuisson, mais que vous puissiez toujours régler la position.

2. Retournez délicatement la plaque de cuisson, puis abaissezla doucement dans l'ouverture que vous avez découpée.

3. Sous la plaque de cuisson, réglez les supports dans une position appropriée à votre plan de travail.

Puis serrez complètement les vis (C) pour fixer la plaque de cuisson en position.

Raccordement au gaz

• Cet appareil doit être installé et raccordé en respectant les réglementations d'installation en vigueur dans le pays dans lequel l'appareil est utilisé.
• Cet appareil est conçu pour fonctionner avec du gaz naturel et du GPL. La conversion pour l'utilisation de GPL et de gaz naturel ne doit être effectuée que par une personne qualifiée.

Remplacement d'alimentation en gaz et lignes directives de l'installation :

$$ \mathrm{GPL} > \mathrm{GN} $$

$$ G N > G P L $$

Installation de l'appareil

Remarque : Portez des gants de protection pour installer la table de cuisson.

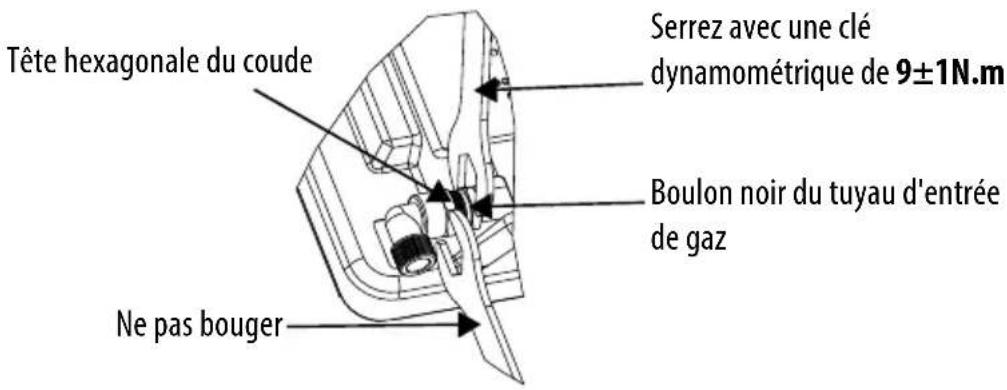

Écrou noir du collecteur
Couple de serrage : 9±1N.m

Attention!

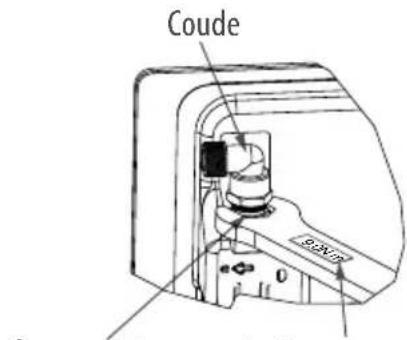

S'il est nécessaire d'ajuster ou d'installer le coude, il est permis d'utiliser uniquement une clé dynamométrique de 9±1N.m, et de travailler sur l'écrou noir du collecteur plutôt que sur le coude.

(1) Réglage de la direction du coude

Après avoir desserré le coude, réglez l'interface du coude dans la direction voulue et maintenez la tête hexagonale du coude immobile à l'aide d'une clé. Utilisez une clé dynamométrique de 9±1N.m pour serrer le boulon noir du tuyau d'entrée de gaz. Veillez à ce que le couple de serrage de la clé se situe dans la plage requise afin d'éviter toute rupture du coude ou tout dommage causé par une force excessive.

Après le serrage de l'installation, vérifiez si les pièces sont en bon état et testez l'étanchéité à l'air pour vous assurer de l'étanchéité de l'installation. L'installateur est responsable des résultats de ce processus.

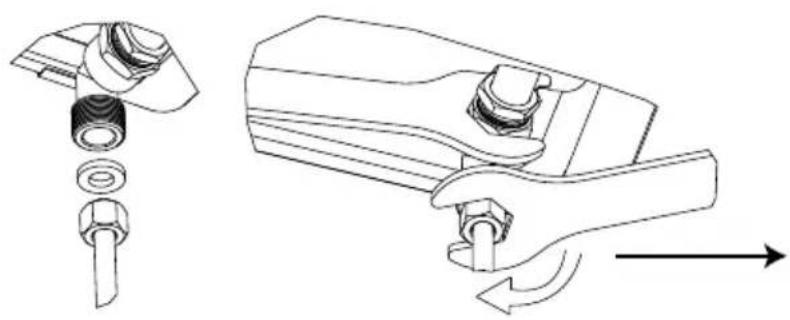

(2) Installation de la table de cuisson au gaz

Cet appareil doit être installé par un ingénieur agréé en matière de sécurité du gaz !

Ne forcez pas trop lors du serrage, sinon vous risquez de provoquer une rupture du coude ou une déformation de la bague en caoutchouc et une fuite.

Notez que la clé dynamométrique doit être utilisée pour serrer avec un couple de 10N.m. Le couple maximal ne peut pas dépasser 20N.m.

Raccordement au gaz

Le raccordement au gaz doit être situé dans une position où le robinet d'arrêt est accessible.

L'extrémité du point de raccordement d'entrée de la table de cuisson au gaz est dotée d'un filetage de 1/2" qui permet de :

■ Un raccordement fixe
■ Un raccordement à l'aide d'un tuyau flexible

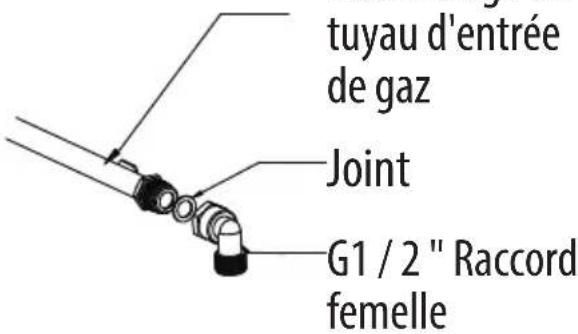

Le joint d'étanchéité fourni doit être inséré entre la sortie du collecteur et l'alimentation en gaz.

Il faut éviter que le tuyau n'entre en contact avec les parties mobiles de l'unité de cuisine (par exemple, un tiroir) et empêcher l'accès à tout espace susceptible d'être obstrué.

Risque de fuite !

Si un raccordement est manipulé, vérifiez le joint d'étanchéité.

Le fabricant n'est pas responsable d'une fuite au niveau d'un raccord qui aurait été manipulé.

• La loi requiert que tous les appareils au gaz soient installés par des personnes compétentes et conformément aux réglementations en vigueur d'installation et d'utilisation sécurisées du gaz.
• Il est dans votre intérêt et important pour votre sécurité de garantir le respect de la loi.
• Au Royaume-Uni, les installateurs agréés GASSAFE travaillent selon les normes de sécurité. La plaque de cuisson doit aussi être installée conformément à la version actuelle de la norme BS 6172. Ne pas installer la plaque de cuisson correctement peut invalider la garantie et les recours en responsabilité, et conduire à des poursuites.

Raccordement gaz

- Remarques préliminaires

Le tuyau de raccordement doit rester accessible sur toute sa longueur et doit être changé avant sa date limite d'utilisation (indiquée sur le tuyau).

Quel que soit le moyen de raccordement choisi, assurez-vous de son étanchéité, après installation, avec de l'eau savonneuse.

Si la table de cuisson est installée au-dessus d'un four ou si la proximité d'autres appareils chauffants risque de chauffer et d'endommager le raccordement, il est impératif de réaliser celui-ci avec un tube rigide.

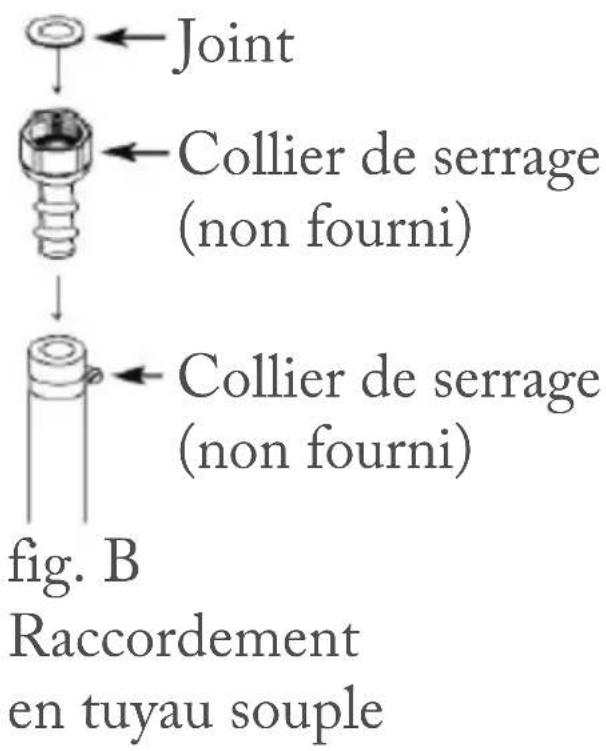

Si un tuyau souple est utilisé (cas du gaz butane), celui-ci ne doit pas être installé un endroit où il risquerait d'entrer en contact avec une partie mobile du meuble, ni passer dans un endroit susceptible d'être encombré.

Raccordement gaz (suite)

• Raccordements possibles

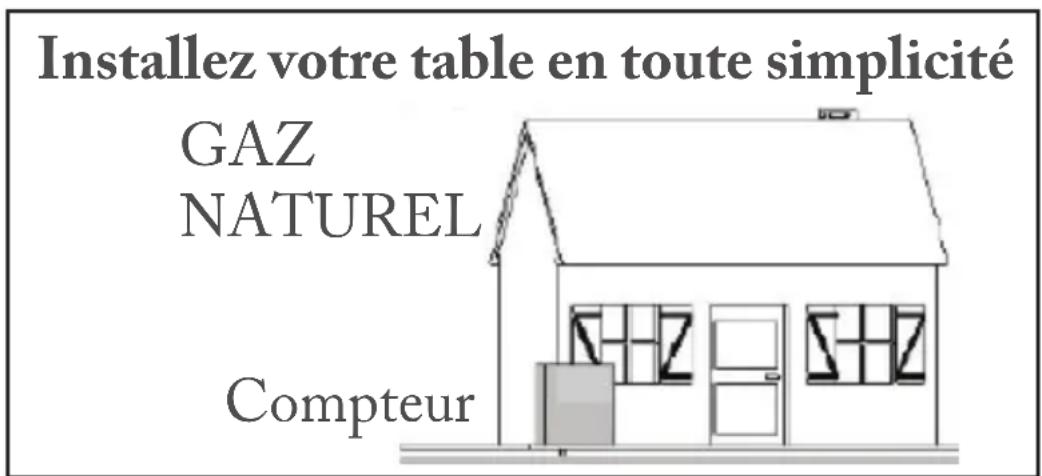

GAZ DISTRIBUÉ PAR CANALISATION (GAZ NATUREL)

Utilisez l'un des 3 types de raccordement suivants: - raccordement en tube rigide (appellation norme gaz G1/2).

Réalisez le raccordement directement à l'extrémité du coude monté sur l'appareil, ou - raccordement par tuyau flexible renforcé ondulé à embouts mécaniques (fig. A sur la page précédente).

Vous pouvez également utiliser un tuyau flexible en inox (de type «Gazinox») disponible auprès de votre distributeur local, ou - raccordement par tuyau flexible à embouts mécaniques (fig. B sur la page précédente).

Ces tuyaux doivent avoir une longueur maximale de 2 mètres et une date de validité non expirée.

Installez votre table en toute simplicité Raccordement gaz (suite)

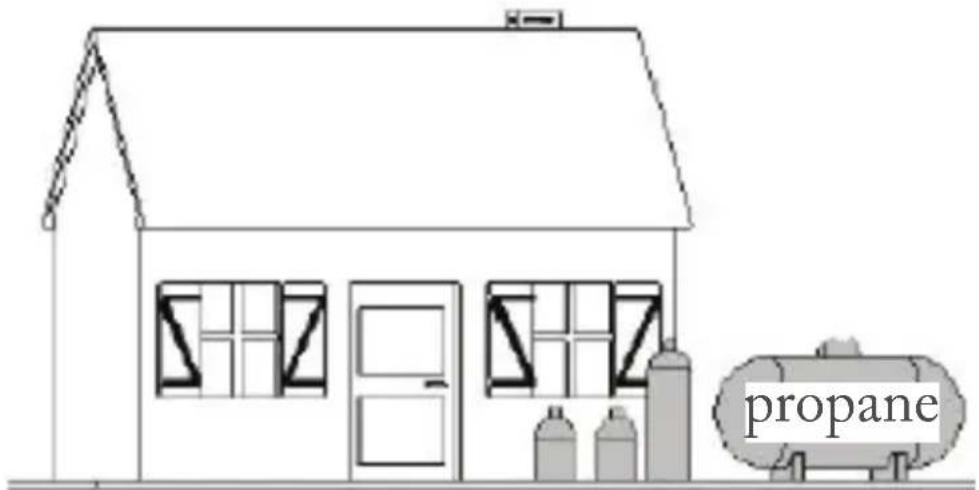

• Raccordements possibles GAZ DISTRIBUÉ PAR BOUTEILLE OU RÉSERVOIR (GAZ BUTANE/PROPANE).

Pour la sécurité de l'utilisateur, nous conseillons un raccordement soit en tube rigide si cela est possible, soit avec un tuyau flexible renforcé ondulé (longueur maximum 2 mètres) (fig. A).

Dans le cas d'une installation existante où le montage d'un tube rigide est impossible, il est toujours possible d'effectuer le raccordement avec un tuyau souple (longueur maximum 2 mètres) muni de deux colliers de serrage: l'un sur le connecteur (fig. B), et l'autre sur le détendeur, sans oublier de mettre en place une rondelle d'étanchéité entre le connecteur et le coude de la table.

BUTANE/PROPANE

Détendeur obligatoire

butane propane

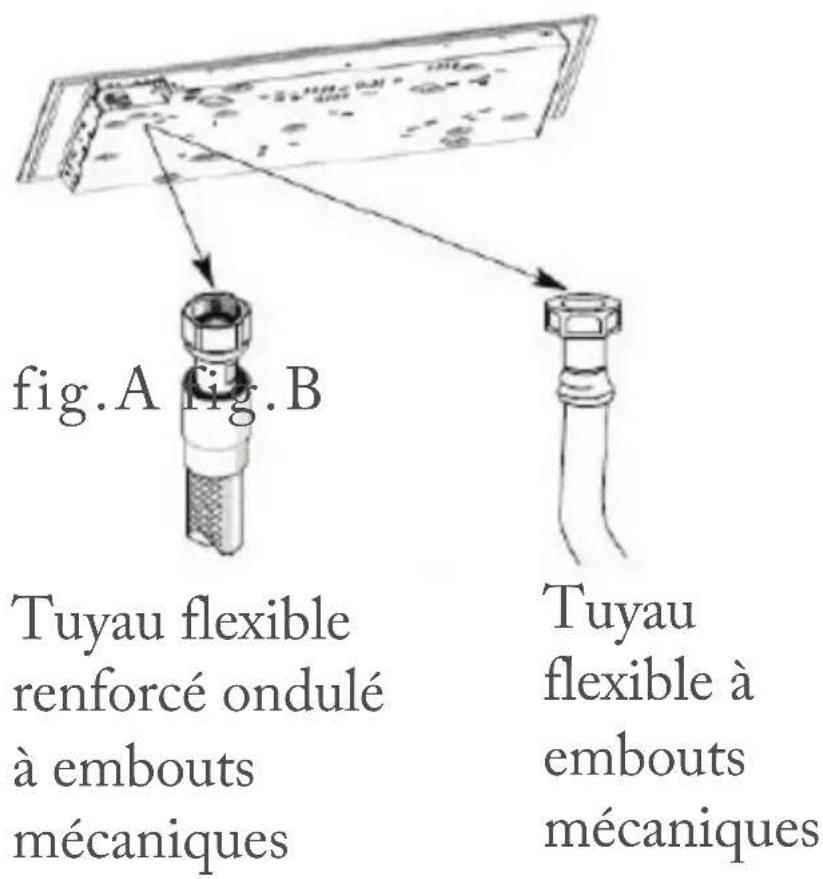

fig. A Tuyau flexible renforcé ondulé à embouts mécaniques

ATTENTION :

Les températures supérieures à 30°C peuvent entraîner une surchauffe du tuyau. Pour éviter cela, assurez-vous qu'aucun appareil chauffant n'est situé proximité.

Vissez le connecteur avec un couple ne dépassant pas 2,5 m/daN (m/kgF).

En France, vous devez utiliser un tube ou un tuyau portant l'estampille «NF Gaz».

Spécifications concernant le gaz

Type et pression de gaz	Puissance calorifique et Taille d'orifice (mm)
	Brûleur couronne triple	Brûleur rapide	Semi-rapide	Auxiliaire - rapide
	3,6 kW (262g/h)	/	1,75 kW (127 g/h)	1,0 kW (73 g/h)
G30 29 mbar	0,97 / 0,66 0,5
G20 20 mbar	1,41 / 0,78		1,0

Branchement électrique

• Cet appareil doit être mis à la terre.
- Cet appareil est conçu pour être branché dans une alimentation électrique 220-240 V CA, 50 Hz-60 Hz.
- Les fils du cordon d'alimentation sont colorés selon le code suivant :

$$ \begin{array}{l} - \text { Jaune / Vert } = \text { Terre } \ - \text { Bleu } = \text { Neutre } \ - \text { Marron } = \text { Phase } \ \end{array} $$

FR

- Le fil coloré vert et jaune doit être branché au contact portant la lettre E ou le symbole terre.

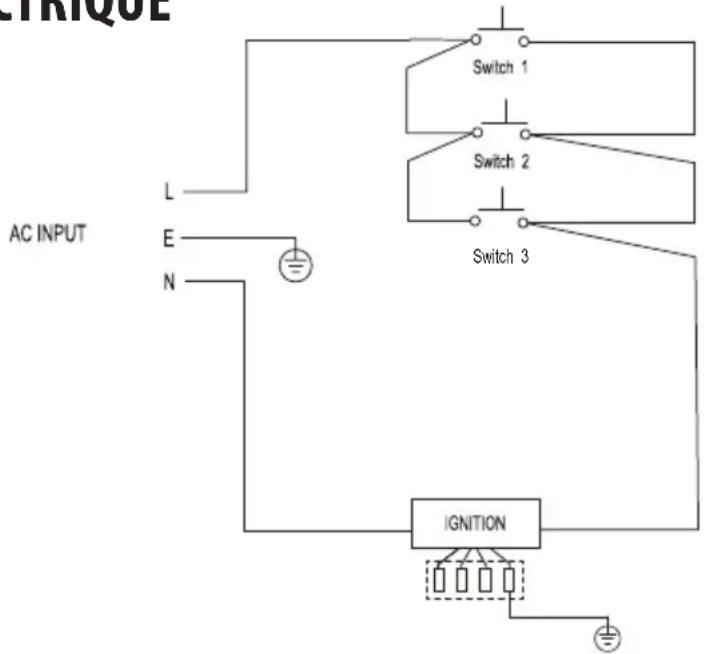

SCHÉMA ÉLECTRIQUE

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, l'agent de service client ou un personnel de qualification similaire.

Réglages du gaz

• Faites attention quand des opérations et réglages sont à effectuer lors de la conversion d'un type de gaz à un autre.
• Toutes les opérations doivent être effectuées par un technicien qualifié.
• Avant de commencer, il faut fermer les alimentations en gaz et en électricité de l'appareil.

1. Changer l'injecteur des brûleurs.

Retirez le support d'ustensile de cuisson, le chapeau de brûleur et la couronne de brûleur.

Dévissez l'injecteur avec une clé à tube de 7 mm et remplacezle par l'injecteur spécifié pour la nouvelle alimentation en gaz. Réassemblez soignesement toutes les pièces.

Après avoir changé les injecteurs, il est conseillé de les serrer solidement en place.

1. Régler la taille minimale des flammes.

1. Tournez les boutons de contrôle sur leur position minimale.

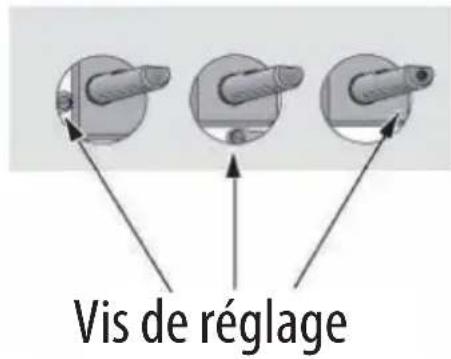

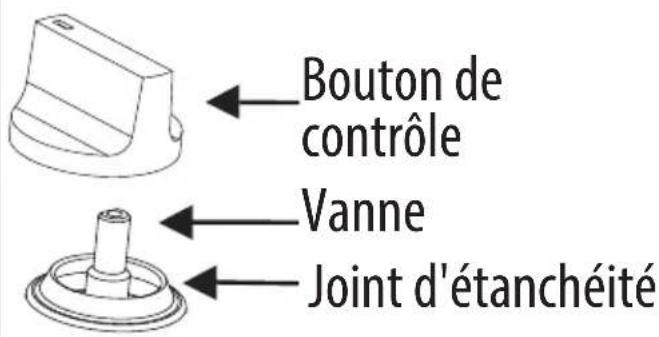

2. Retirez un bouton de contrôle de la vanne et placez un petit tournevis plat au centre de l'axe de la vanne.

3. Le réglage correct est obtenu quand les flammes ont une longueur de 3\~4 mm environ.

4. Pour le gaz butane/propane, la vis de réglage doit être solidement vissée.
   — Réinstallez le bouton de contrôle.

Vérifiez que la flamme ne s'éteint pas en tournant rapidement les boutons de contrôle de leur position maximale sur leur position minimale. Si elle s'éteint, retirez le bouton de contrôle et réglez à nouveau le débit de gaz, puis testez à nouveau après avoir effectué le réglage.

1. Répétez cette opération pour chaque bouton de contrôle du gaz.

• Ne démontez pas l'axe des vannes. En cas de dysfonctionnement, changez l'intégralité de la vanne.
• Avant de réassembler les brûleurs sur la plaque supérieure, vérifiez que les injecteurs ne sont pas bloqués.
• Un test de fonctionnement complet et un test de fuite doivent être effectués après la conversion du type de gaz (par exemple avec de l'eau savonneuse ou un détecteur de gaz).
• Après avoir terminé la conversion, un installateur ou un technicien qualifié doit marquer un « V » sur le type de gaz correspondant à l'installation sur la plaque signalétique. Retirez la marque « V » de l'installation précédente.

Dépannage

• Les réparations ne doivent être effectuées que par un technicien diplômé. Une réparation incorrecte peut engendrer des dangers considérables pour vous et les autres personnes.
• Néanmoins, certains problèmes mineurs peuvent être résolus comme suit :

Problème Causes possibles Solution
Pas d'allumage Pas d'étincelle Contrôlez l'alimentation électrique.
Le chapeau de brûleur est incorrectement assemblé.	Assemblez correctement le chapeau.
L'alimentation en gaz est fermée.	Ouvrez complètement l'alimentation en gaz.
Mauvais allumage. L'alimentation en gaz n'est pas complètement ouverte.	Ouvrez complètement l'alimentation en gaz.
Le chapeau de brûleur est incorrectement assemblé.	Assemblez correctement le chapeau.
La bougie d'allumage est contaminée par des substances étrangères.	Essuyez les substances étrangères avec un chiffon sec.
Les brûleurs sont mouillés.	Séchez les chapeaux de brûleur délicate-ment.
Les trous de la couronne sont bouchés.	Nettoyez la couronne.
Il y a du bruit lors de l'allumage et de la combustion.	Le chapeau de brûleur est incorrectement assemblé.

Les flammes s'éteignent pendant l'utilisation.	Le dispositif de contrôle de flamme est contaminé par des substances étrangères.	Nettoyez le dispositif de contrôle de flamme.
	Les aliments cuits ont débordé et éteint la flamme.	Fermez le bouton de contrôle et at-tendez une minute avant de rallumer le brûleur.
	Un fort courant d'air a pu éteindre la flamme.	Fermez le bouton de contrôle du brû-leur, puis inspectez la pièce pour voir s'il y a des courants d'air, par exemple à cause de fenêtres ouvertes. Attendez une minute avant de rallumer le brûleur.
Flamme jaune. Les trous de la cou-ronne sont bouchés.		Nettoyez la cou-ronne.
		Un gaz différent est utilisé.
Flamme instable. Le chapeau de brûleur est incorrectement assemblé.	Assemblez correctement le chapeau de brûleur.
Odeur de gaz. Fuite de gaz. Stoppez l’utilisation de l’appareil et fermez la vanne intermédiaire, puis ouvrez les fenêtres pour aérer. Contactez notre centre de réparation en utilisant un téléphone à l’extérieur.

- Si le problème n'est pas résolu, contactez le centre du service client.

Enlèvement des appareils ménagers usagés

la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Séparez les éléments avant de trier

Retrouvez également cette notice d'utilisation sur notre site internet : www.conforama.fr

En cas de problème et avant de vous rendre à votre magasin Conforama, merci de contacter notre service après-vente Conforama pour les produits électrodomestiques, à l'adresse suivante :

SABA est une marque Allemande née en 1923 au cœur de la forêt noire.

Pionnière dans les équipements électroniques, elle poursuit sa recherche de la qualité en proposant des produits astucieux qui vous accompagneront au quotidien.

Ce produit a été fabriqué et vendu sous la responsabilité de CONFORAMA France S.A..

SABA, et le logo SABA sont des marques utilisées sous licence par CONFORAMA France S.A. - pour plus d'informations : www.saba-brand.com

Tous autres produits, services, dénominations sociales, marques, noms commerciaux, noms de produits et logos référencés ici sont la propriété de leurs titulaires respectifs.

80 Boulevard du Mandinet

LOGNES

77432 Marne la Vallée Cedex 2

FRANCE

P/N:16166200A27233
