5846 - Détecteur de mouvements Heath Zenith - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire à DEL à détecteur de mouvement
Marque	Heath Zenith
Modèle	5846
Alimentation	120 V c.a., 60 Hz
Portée de détection	Jusqu'à 12 m (40 pi)
Angle de détection	Jusqu'à 180°
Minuterie réglable	5 secondes à 5 minutes
Minuterie d'essai	8 secondes
Mode manuel	Oui (jusqu'à 6 heures, nuit seulement)
Hauteur d'installation recommandée	2,4 m (8 pi)
Utilisation	Extérieur (mur ou avant-toit)
Compatibilité gradateur/minuterie	Non
Entretien et nettoyage	Chiffon doux et eau; pas de solvants ni produits chimiques
Sécurité	Couper l'alimentation avant installation; ne pas toucher chaud
Pièces détachées	Aucune pièce de rechange disponible
Garantie	5 ans limitée (sur défauts de matériau et main-d'œuvre)

FOIRE AUX QUESTIONS - 5846 Heath Zenith

Comment installer le détecteur de mouvement Heath Zenith 5846 ?

Coupez l'alimentation au disjoncteur. Fixez le support de montage avec le mot "FRONT" opposé à la boîte de jonction. Raccordez les fils : blanc sur blanc, noir sur noir, et la terre. Alignez le boulon de montage et serrez. Pour une installation au mur, le capteur doit être sous les projecteurs ; pour un avant-toit, le capteur doit être opposé au mur. Appliquez un scellant. Réenclenchez le courant et attendez une minute de réchauffement.

Comment régler la zone de détection ?

Mettez le commutateur de commande en position TEST. Marchez dans la zone et notez où la lumière s'allume. Le voyant DEL rouge clignote lors de la détection. Pour ajuster, saisissez doucement le détecteur et orientez-le de droite à gauche ou de bas en haut. Refaites le test jusqu'à obtenir la couverture souhaitée.

Pourquoi la lumière s'allume-t-elle en plein jour ?

Cela peut arriver si le détecteur est dans un endroit très sombre ou si le commutateur est en position TEST. Assurez-vous que le commutateur est réglé entre 5 secondes et 5 minutes pour un fonctionnement nocturne. En TEST, le luminaire fonctionne jour et nuit.

Que faire si la lumière reste allumée en permanence ?

Vérifiez si le détecteur capte une source de chaleur (évent, sécheuse, surface réfléchissante). Réorientez le détecteur. Assurez-vous que le mode manuel n'est pas activé (placez le commutateur entre 5 s et 5 min). Ne branchez pas le luminaire sur un gradateur ou une minuterie.

Comment activer le mode manuel ?

Le mode manuel contourne le détecteur et allume la lumière en continu la nuit. Pour l'activer, fermez l'interrupteur mural pendant 2 à 4 secondes, puis rallumez-le. Pour désactiver, répétez la même opération. Le mode manuel se désactive automatiquement après 6 heures ou au lever du soleil.

La lumière ne s'allume pas du tout, que faire ?

Vérifiez d'abord que l'interrupteur est en position ON et que le disjoncteur n'est pas déclenché. Si c'est une nouvelle installation, vérifiez le câblage. Assurez-vous que le détecteur est orienté vers la zone souhaitée. Si la température extérieure est proche de la température corporelle, la sensibilité diminue (voir modifications saisonnières).

Comment nettoyer le détecteur de mouvement ?

Utilisez un chiffon doux trempé dans de l'eau pour nettoyer le boîtier. Pour la lentille du capteur, utilisez un chiffon en microfibres sec. N'appliquez jamais de peinture, solvant ou produit chimique. Évitez de nettoyer avec un jet d'eau ou une laveuse à pression.

Puis-je utiliser un gradateur ou une minuterie avec ce luminaire ?

Non, ce luminaire doit être branché directement à un interrupteur mural standard. Ne le raccordez pas à un gradateur ou à une minuterie, car cela peut causer des dysfonctionnements (lumière qui reste allumée ou clignotements).

Quelle est la portée et l'angle de détection ?

La portée maximale est de 12 mètres (40 pieds), selon la température ambiante. L'angle de détection est de 180 degrés. Pour une performance optimale, installez le luminaire à 2,4 mètres (8 pieds) du sol.

Comment réinitialiser le détecteur après un test ?

Après avoir terminé les réglages en mode TEST, tournez le commutateur de commande sur la position souhaitée (entre 5 secondes et 5 minutes). Le détecteur fonctionnera alors uniquement la nuit. Si vous avez activé le mode manuel, coupez puis rallumez l'interrupteur mural pendant 2-4 secondes pour revenir en mode automatique.

MODE D'EMPLOI 5846 Heath Zenith

Luminaire à DEL à détecteur de mouvement

Modèle : 5846

Reçu daté nécessaire pour remplacement sous garantie.

CARACTÉRISTIQUES

• Brillant luminaire à DEL éconergétique
- S'allume automatiquement lors de la détection d'un mouvement.

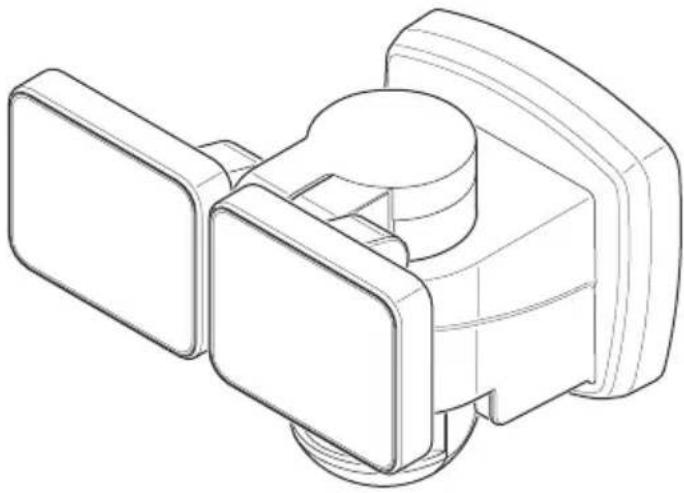

DÉBALLAGE

Retirez tout le contenu de l'emballage et assurez-vous d'avoir en main tous les éléments avant de débuter l'assemblage. L'emballage contient les éléments suivants :

• Éclairage de sécurité
  • Guide du propriétaire
  • Ferrures de montage

Remarque : Les quatre vis du support de montage sont fournies. L'installation n'en exige que deux. Jeter les vis du support de montage non utilisée une fois l'installation terminée.

Bouchon de Vis n° 6 du support Vis n° 8 du support Serre-fils (x3) plastique de montage (x2) de montage (x2)

Boulon de montage (Pré-installé dans le luminaire) Support de montage

IMPORTANTS RENSEIGNEMENTS DE SÉCURITÉ ET D'INSTALLATION

Avant d'installer ce luminaire de sécurité, lisez avec soin toutes les directives et conserver le guide du propriétaire aux fins de référence.

• AVERTISSEMENT : Pour éviter les chocs électriques, assurez-vous que l'alimentation est coupée avant de commencer l'installation.
• AVERTISSEMENT : Risque d'incendie. Conservez au moins 2 po (51 mm) entre les lampes et toute matière combustible.
• ATTENTION : Pour éviter les dommages par l'eau et les risques de choc, les commandes du détecteur de mouvement doivent faire face au sol une fois l'installation terminée.
• ATTENTION : Danger de brûlure. Laissez refroidir le luminaire avant d'y toucher.
  • AVIS : Ne raccordez pas ce luminaire à un interrupteur gradateur ni à une minuterie.
• Ce luminaire exige une alimentation de 120 volts c.a.
• Ce luminaire doit être correctement mis à la terre.
• Dans certaines localités, le code de l'électricité exige que l'installation soit confiée à un électricien qualifié.
• Pour utiliser le mode Manuel, le luminaire doit être branché à un interrupteur.
• Ce luminaire est conçu pour une installation extérieure; il devrait être fixé à un mur ou à l'avant-toit.
• Pour des résultats optimums, ce luminaire doit être installé à 8 pieds (2,4 mètres) du sol. Remarque : Lorsque le luminaire est installé à une hauteur supérieure à 8 pi (2,4 m), le fait de diriger le détecteur vers le bas réduit la portée de la couverture.

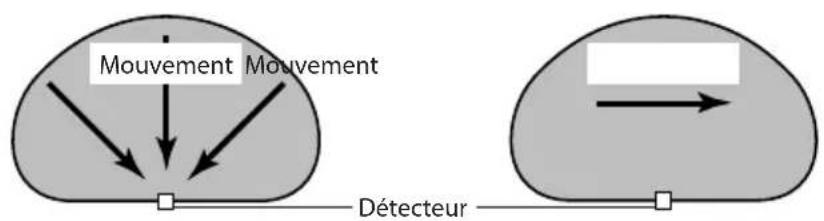

Le détecteur de mouvement de ce luminaire décèle les « mouvement » grâce à un déplacement de chaleur dans la zone de couverture. Le détecteur de mouvement est plus sensible aux déplacements de chaleur à travers la zone de couverture qu'aux déplacements de chaleur directement dans sa direction.

Le moins sensible Le plus sensible

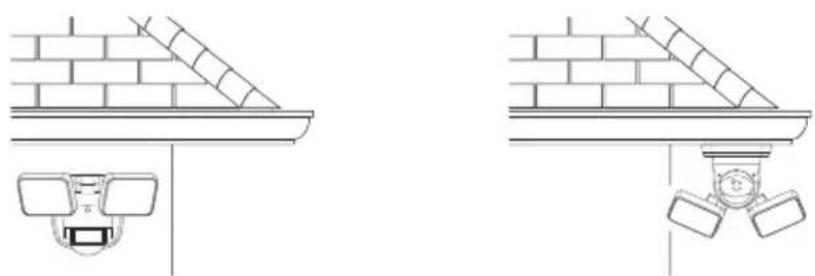

Montage mural Montage sous avant-toit

Remarque : Le luminaire et capteur devraient être montés comme montré ci-dessus au cours de l'installation (selon le type d'installation.)

20814-01 Visitez www.hzsupport.com pour des renseignements 17 et des vidéos sur l'utilisation et le dépannage

CÂBLAGE

MISEEN GARDE: Coupez l'alimentation au disjoncteur ou au fusible. Mettez le ruban gommé sur l'interrupteur du disjoncteur et vérifiez quel l'alimentation est coupée au montage.

1. Enlever l'appareil d'éclairage existant.

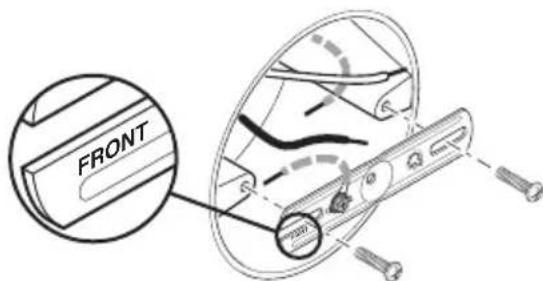

2. Installez le support de montage de sorte que le mot « FRONT » soit à l'opposé de la boîte de jonction (voir la Figure 1). Utilisez les vis du support de montage qui conviennent le mieux à la boîte de jonction.

3. Raccordez le fil de mise à la terre de la boîte de jonction au fil de mise à la terre du support de montage au moyen de l'un des capuchons de connexion (voir la Figure 2).

4. Torsader les fils de la boîte de jonction avec ceux de la commande d'éclairage. Les fixer ensemble à l'aide de serre-fils (voir la Figure 2).

- Blanc avec blanc

- Noir avec noir

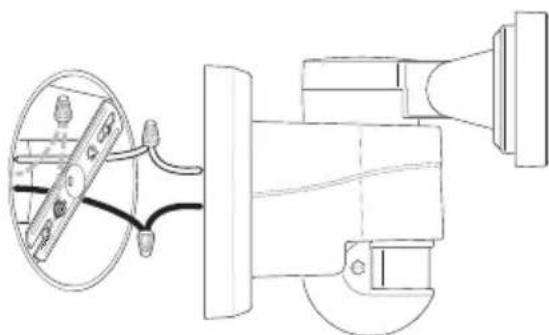

ASSEMBLAGE FINAL

1. Assurez-vous que tous les fils sont solidement branchés.

2. Alignez le boulon de montage à l'arrière du luminaire avec le trou central du support de montage. Remarque : Le boulon de montage est conçu pour demeurer dans le luminaire.

3. Serrez solidement le boulon de montage, en évitant toutefois de trop le serrer (voir la Figure 3).

IMPORTANT :

- Pour une installation au mur, assurez-vous que le capteur est situé sous les projecteurs.

- Pour une installation sous l'avant-toit, assurez-vous que le capteur est situé à l'opposé du mur du bâtiment.

1. Enfoncez fermement le bouchon de caoutchouc dans le trou du boulon de montage du luminaire (voir la Figure 3).

2. Appliquez un scellant d'étanchéité entre la plaque de montage et la surface de montage (voir la Figure 4).

Figure 1

ATTENTION : Pour éviter les dommages par l'eau et les dues de choc, les commandes du détecteur de mouvement lent faire face au sol une fois l'installation terminée.

1. Ré-enclenchez le disjoncteur puis ouvrez l'interrupteur.

Remarque : Le détecteur de mouvement exige un réchauffement d'une minute avant de détecter les mouvements. La première fois que vous le mettez sous tension, attendez une minute.

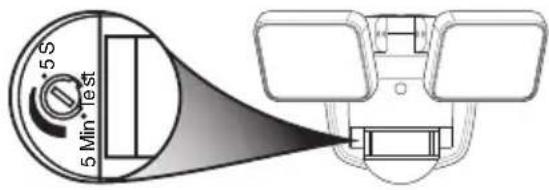

1. Placez le commutateur de commande en position TEST (voir la Figure 5). Remarque : Lorsque le commutateur de commande est en position TEST, le luminaire fonctionne de jour comme de nuit. L'éclairage demeure allumé pendant 8 secondes après que le mouvement s'est arrêté.

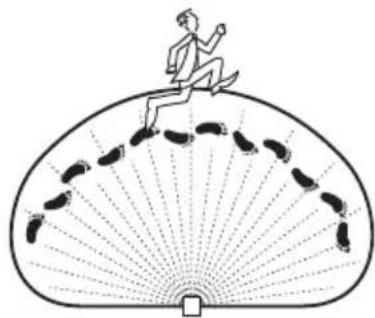

2. Déplacez-vous dans la zone de couverture, en remarquant l'endroit où vous trouvez lorsque la lumière s'allume. Le voyant à DEL rouge situé derrière la lentille du détecteur de mouvement clignote à plusieurs reprises lorsqu'un mouvement est détecté (voir la Figure 6).

3. Arrêtez-vous, attendez que la lumière s'éteigne (8 secondes), puis recommencez à marcher. Continuez ainsi jusqu'à ce que vous ayez établi la zone de détection.

4. Au besoin, agrippez doucement le détecteur de mouvement, puis déplacez-le de droite à gauche ou du bas vers le haut pour régler la zone de détection.

5. Au besoin, agrippez doucement les projecteurs, puis déplacez-le de droite à gauche ou du bas vers le haut pour régler la zone d'éclairage.

6. Tournez le commutateur de commande pour indiquer pendant combien de temps vous souhaitez que le luminaire fonctionne après qu'un mouvement a été détecté (réglable entre 5 secondes et 5 minutes) (voir la Figure 7). Remarque: Lorsque ce commutateur est réglé entre 5 secondes et 5 minutes, le luminaire fonctionne uniquement après le coucher du soleil.

Figure 5

ÉVITEZ D'ORIENTER LE DÉTECTEUR VERS...

- Voici des exemples d'objets qui pourraient dégager de la chaleur, de sorte que le détecteur se déclenchera :

- Bassin d'eau

• Appareil de climatisation

- Sortie de sécheuse

- Animaux

- Sortie de chauffage

• Circulation automobile

• Zones où des animaux de compagnie ou de la circulation pourrait déclencher le détecteur de mouvement.
• Sur de grands objets clairs à proximité qui réfléchissent la lumière du jour et risquent de déclencher le dispositif d'arrêt. Évitez de diriger d'autres luminaires vers le détecteur de mouvement.

MODIFICATIONS SAISONNIÈRES :

Le détecteur de mouvement fonctionne en décelant les changements de température dans son champ de vision. Plus la température ambiante se rapproche de celle du corps humain, moins le capteur semblera sensible. Plus la différence de température sera importante, plus le capteur semblera sensible. Cela fait partie du fonctionnement normal du capteur du luminaire.

MODE MANUEL

Le mode manuel contourne le détecteur de mouvement et la commande de la minuterie, de sorte que l'éclairage s'allume à pleine intensité. Cette caractéristique fonctionne seulement à nuit, et une seule nuit à la fois. Le détecteur de mouvement repasse en mode détection après six heures ou au moment du lever du soleil, selon la première éventualité. Le mode manuel peut aussi être activé et désactivé au moyen d'un interrupteur mural.

• Pour activer le mode manuel, fermez l'éclairage au moyen de l'interrupteur mural pendant 2 ou 4 secondes, puis rallumez-le.
• Pour désactiver le mode manuel, fermez l'éclairage au moyen de l'interrupteur mural pendant 2 ou 4 secondes, puis rallumez-le.

Fermez l'interrupteur pendant 2 ou 4 secondes

Réactivez l'interrupteur mural.

ENTRETIEN ET NETTOYAGE

• Pour prolonger l'apparence originale, nettoyez uniquement au moyen d'un chiffon doux trempé dans de l'eau.
• N'appliquez aucune peinture, solvant ou produit chimique sur ce luminaire. Cela pourrait causer une détérioration prématurée du fini. Cela ne constitue pas un défaut du fini, de sorte que ce n'est pas couvert par la garantie.
• Évitez de nettoyer le luminaire au moyen du boyau d'arrosage ou d'une laveuse à pression.
• Utilisez uniquement un chiffon en microfibres sec pour nettoyer la lentille de la caméra.

FICHE TECHNIQUE

Portée ....Jusqu'à 12 m (40 pi) [Varie selon la température ambiante].

Angle de détection....Jusqu'à 180°

Courant requis....120 V c.a., 60 Hz

Modes de fonctionnement...... ESSAI, DÉCL. PAR MOUV et CONTOURNEMENT MANUEL

Minuterie.... 5 secondes à 5 minutes (réglable)

Minuterie d'essai....8 secondes

Minuterie du mode manuel......Maximum 6 heures

Cet appareil est conforme aux exigences de la Partie 15 des Règles du FCC. Son utilisation est assujettie aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférence nocive; (2) cet appareil doit accepter les interférences, y compris celles qui peuvent causer un fonctionnement non désiré.

CAN ICES-005 (B) / NMB-005 (B)

GUIDE DE DÉPANNAGE

SYMPTÔME CAUSE POSSIBLE SOLUTION
L'éclairage ne s'allume pas.	1. L'interrupteur est hors tension.2. Le fusible est grillé ou le disjoncteur est déclenché.3. La photocellule est en fonction.4. Le câblage du circuit est incorrect, s'il s'agit d'une nouvelle installation.5. Le détecteur de mouvement est orienté dans la mauvaise direction.6. La température de l'air extérieur est proche de la température corporelle d'une personne.	1. Placez l'interrupteur en position ON.2. Remplacez le fusible ou enclenchez le disjoncteur.3. Vérifiez de nouveau une fois la nuit tombée.4. Vérifiez le câblage.5. Réorientez le détecteur afin de couvrir la zone souhaitée.6. Voir la section Modifications Saisonnieres à la page 20 pour plus de détails.
La lumière s'allume pendant la journée.	1. Le détecteur de mouvement est installé dans un endroit relativement sombre.2. Le commutateur de commande est placé en position TEST.	1. Le luminaire fonctionne normalement dans ces circonstances.2. Placez le commutateur de commande entre 5 secondes et 5 minutes.
La lumière s'allume sans raison apparente.	1. Le capteur détecte de petits animaux ou la circulation automobile.2. La température extérieure est de loin supérieure ou inférieure à la température corporelle d'une personne (été ou hiver).3. Le luminaire est branché à un gradateur ou à une minuterie.	1. Réorientez le détecteur de mouvement.2. Voir la section Modifications Saisonnieres à la page 20 pour plus de détails.3. N'utilisez pas de gradateur ni de minuterie pour commander l'éclairage. Remplacez le gradateur ou la minuterie par un interrupteur mural standard.
L'éclairage demeure continuellement allumé.	1. Le détecteur de mouvement capte une source de chaleur : évent, sortie de séchuse ou surface brillante réfléchissant la chaleur.2. Le détecteur de mouvement est en mode manuel.3. Le luminaire est branché à un gradateur ou à une minuterie.4. Le luminaire est branché au même circuit qu'un moteur, un transformateur ou un fluorescent.	1. Réorientez le détecteur de mouvement.2. Placez le commutateur de commande entre 5 secondes et 5 minutes. Suivez les directives du mode Manuel à la page 20 pour le réactiver.3. N'utilisez pas de gradateur ni de minuterie pour commander l'éclairage. Remplacez le gradateur ou la minuterie par un interrupteur mural standard.4. Branchez le luminaire à un circuit ne comportant pas de moteur, de transformateur ni de fluorescent.
Les lumières clignotent.	1. La chaleur ou la lumière des lampes activent et désactivent continuellement le détecteur de mouvement.2. La chaleur est réfléchie par des objets de sorte qu'elle active et désactive le détecteur de mouvement.3. Le détecteur de mouvement est en mode « TEST » et se réchauffe.	1. Éloignez la lampe du détecteur de mouvement.2. Réorientez le détecteur de mouvement.3. En mode TEST, l'éclairage demeure allumé seulement pendant 8 secondes. Placez le commutateur de commande entre 5 secondes et 5 minutes.
En mode manuel, les lumières clignotent une fois, puis demeurent éteintes.	Le détecteur de mouvement capte la lumière de la lampe.	Repositionnez la lampe de sorte que la zone sous le détecteur de mouvement soit relativement sombre.

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l'aide avant de retourner l'article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com. Si le problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 8 h 00 et 17 h 00, HNC, du lundi au vendredi.

Vous pouvez aussi écrire au :

HeathCo LLC

P.O. Box 90045

* Lors d'un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro du modèle, date d'achat et endroit de l'achat.

Aucune pièce de rechange n'est disponible pour ce produit.

Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.

GARANTIE LIMITÉE DE 5 ANS

Il s'agit d'une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également jouir d'autres droits, variables d'une province à l'autre.

Pendant une période de 5 ans à compter de la date d'achat, toute anomalie de fonctionnement imputable à un vice de matériau ou de main-d'oeuvre sera corrigée gratuitement.

Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas couverts par cette garantie. Le service non autorisé ou la modification du produit ou d'un ou l'autre de ses composants fournis invalidera totalement la présente garantie. Cette garantie n'inclut pas le remboursement pour le dérangement, l'installation, le réglage, la perte d'utilisation, le service non autorisé ou les frais d'expédition pour le renvoi de la marchandise.

La garantie ne couvre que les produits assemblés HeathCo LLC et ne s'étend pas aux autres équipements et composants que le client pourrait utiliser conjointement avec nos produits.

CETTE GARANTIETIENT EXPRESSÉMENT LIEUDETOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L'EFFET QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.

LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S'Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU'ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n'autorisent pas l'exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l'exclusion ci-dessus pourrait ne pas s'appliquer à vous.

Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.

HeathCo LLC se réserve le doit d'abandonner tout produit et d'en changer les spécifications, en tout temps et sans contracter quelque obligation que ce soit quant à l'incorporation de nouvelles caractéristiques aux produits déjà vendus.
