MANUAL DE USUARIO 5846 Heath Zenith

Luz LED activada por movimiento

Modelo: 5846

Se necesita el recibo fechado para reemplazo bajo garantía.

CARACTERÍSTICAS

• Luz LED brillante de bajo consumo de energía
• Se enciende automáticamente al detectar movimiento.

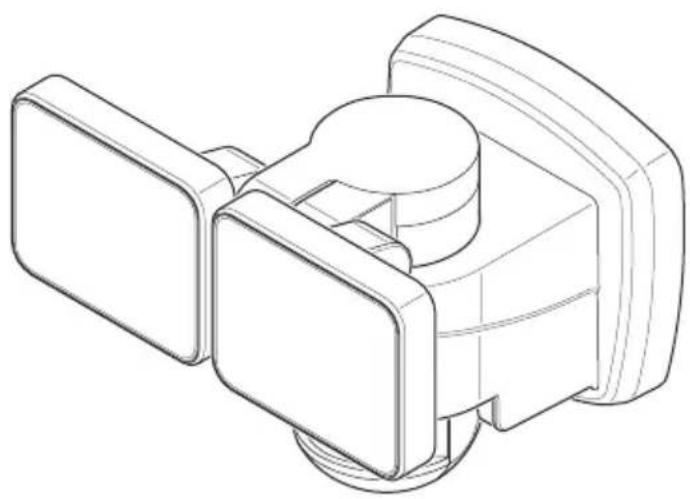

DESEMPAQUE

Asegúrese de retirar todo el contenido del empaque y verificar que todos los elementos estén incluidos antes de ensamblar este aparato de luz. Este paquete incluye los siguientes elementos:

• Luz de seguridad
• Manual del propietario
• Ferretería de montaje

Nota: Se incluyen cuatro tornillos para el soporte de montaje. La instalación sólo requiere dos. Deseche los tornillos del soporte de montaje no utilizados luego de la instalación.

Enchufe de Tornillo n°6 de soporte Tornillo n°8 de soporte Conectores de alambre (x3) plástico de montaje (x2) de montaje (x2)

Tornillo de montaje (Preinstalado en el aparato) Soporte de montaje

INFORMACIÓN IMPORTANTE DE SEGURIDAD E INSTALACIÓN

Antes de instalar la luz de seguridad, lea todas las instrucciones con cuidado y guarde el manual del propietario para futura referencia.

• ADVERTENCIA: Para evitar descargas eléctricas, asegúrese de que la alimentación esté desconectada antes de la instalación.
• ADVERTENCIA: Riesgo de incendio. Mantenga las bombillas alejadas al menos 2 pulgadas (51mm) de materiales combustibles.
• PRECAUCIÓN: Para evitar daños por el agua y el riesgo de una descarga eléctrica, los controles del detector de movimiento deben estar de cara al suelo cuando la instalación esté terminada.
• PRECAUCIÓN: Peligro de quemaduras. Deje que el aparato de luz se enfríe antes de tocarlo.
• AVISO: No conecte este aparato de luz a un interruptor reductor de luz ni a un temporizador.
• Este aparato de luz requiere 120 voltios CA.
• Este aparato de luz debe estar correctamente conectado a tierra.
• Algunas normativas eléctricas exigen que la instalación la realice un electricista calificado.
• Si desea utilizar la fase Manual, la lámpara debe estar conectada a través de un interruptor.
• Este aparato está diseñado para una instalación al aire libre y se lo debe montar en una pared o en aleros.
• Para lograr los mejores resultados, este aparato debe montarse a 8 pies (2,4 metros) por encima del suelo. Nota: Si el aparato está instalado a más de 8 pies (2,4 m), si se apunta el detector hacia abajo se reducirá la distancia de cobertura.

El detector de movimiento de este aparato de luz detecta “movimiento” debido al movimiento del calor a través del área de cobertura. El detector de movimiento es más sensible a la circulación del calor que se mueve a través del área de cobertura y menos sensible a la circulación del calor que va directamente hacia él.

Lo menos sensible Lo más sensible

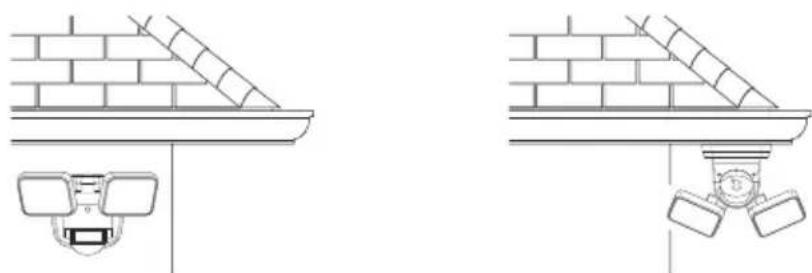

Montaje en pared Montaje en alero

Nota: La lámpara y el sensor debe montarse como se indica arriba, una vez instalado (según el tipo de instalación).

CABLEADO

ADVERTENCIA: Desconecte la energía en el fusible tacircuitos. Coloque cinta encima del interruptor de circuitos y verifique que la energía está apagada en minaria.

1. Quite el aparato de luz existente.

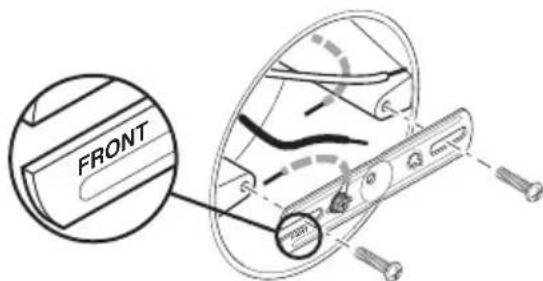

2. Instale el soporte de montaje con la palabra estampada "FRONT" de espaldas a la caja de conexiones (vea la Figura 1). Use los tornillos del soporte de montaje que mejor se adapten a la caja de conexiones.
3. Sujete el cable de conexión a tierra de la caja de uniones al cable de conexión a tierra conectado al soporte de montaje usando uno de los conectores de cable (vea la Figura 2).

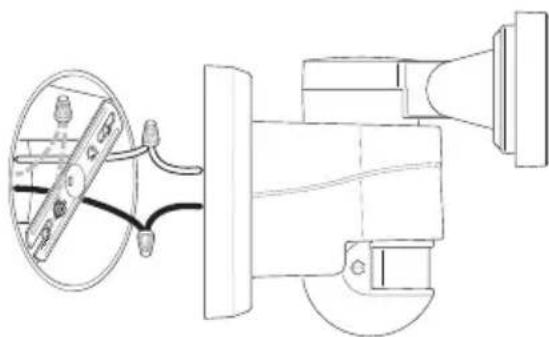

4. Conecte los cables de la caja de empalme con los cables del aparato de luz, como se muestra. Tuérazalos juntos y asegúrelos con un conector de cables (vea la Figura 2).
5. Blanco con blanco
6. Negro con negro

MONTAJE FINAL

1. Asegúrese de que todas las conexiones de los cables estén bien conectadas.
2. Alinee el tornillo de montaje de la parte posterior del aparato con el agujero central del soporte de montaje. Nota: El tornillo de montaje está diseñado para permanecer en la lámpara.
3. Apriete bien el tornillo de montaje teniendo cuidado de no apretarlo demasiado (vea la Figura 3).

IMPORTANTE:

• Si lo monta en la pared, asegúrese de que el aparato esté montado con el detector debajo de las cabezas de la lámpara.

• Si lo monta en un alero, monte el aparato con detector de espaldas a la pared de la casa.

• Empuje con fuerza el tapón de caucho en el orificio del perno de montaje de la lámpara (vea la Figura 3).

• Calafatee alrededor de la placa de montaje y de la superficie de montaje con un sellador de silicona (vea la Figura 4).

FRONT FRONT

Figura 1

PRECAUCIÓN: Para evitar daños por el agua y el riesgo na descarga eléctrica, los controles del detector de mo- ento deben estar de cara al suelo cuando la instalación terminada.

1. Conecte el disyuntor y el interruptor de la luz.

Nota: El detector de movimiento tiene un período de 1 minuto de calentamiento antes de detectar movimiento. Cuando lo prenda por primera vez espere 1 minuto.

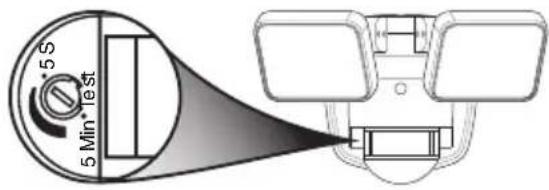

1. Gire el disco de control a la posición TEST (vea la Figura 5). Nota: Cuando se fija el disco de control a la posición TEST, la lámpara funcionará durante el día o la noche. La luz permanecerá encendida 8 segundos después que todo movimiento se ha detenido.

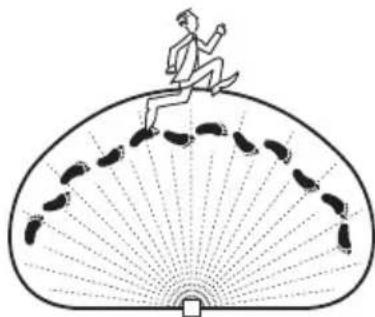

2. Camine por el área de cobertura y note dónde está usted cuando las luces se encienden. Además, la LED roja detrás de la lente del detector de movimiento destellará varias veces cuando se detecta movimiento (vea la Figura 6).

3. Deténgase, espere que la luz se apague (8 segundos), y luego empiece a caminar de nuevo. Continúe este proceso hasta que la zona de detección haya sido establecida.

4. Si es necesario, sujete suavemente el detector de movimiento y muévalo de lado a lado o de arriba hacia abajo para ajustar la zona de detección.

5. Si es necesario, sujete suavemente los cabezales de la lámpara y muévalas de lado a lado o de arriba hacia abajo para ajustar el área de cobertura de la luz.

6. Gire el disco de control para fijar la cantidad de tiempo que la luz debe quedarse prendida después de que todo movimiento se ha parado (ajustable entre 5 segundos y 5 minutos) (vea la Figura 7). Nota: Cuando se fije entre 5 segundos y 5 minutos, la lámpara sólo funcionará al anochecer (puesta del sol).

5 S 5 Min Test

Figura 5

CONSIDERACIONES IMPORTANTES

EVITE APUNTAR EL DETECTOR A:

- A continuación hay ejemplos de objetos que pueden producir calor y pueden causar que el detector de movimiento se active:

- Pozos de agua

• Acondicionadores de aire

- Ventosas de la secadora

- Animales

- Ventosas de calefacción

- Tráfico de carros

- Zonas donde animales domésticos o el tráfico puedan activar el detector de movimiento.

- Los objetos grandes cercanos y de colores resplandecientes que reflejan la luz del día pueden hacer que el detector se apague. No apunte otras luces al detector de movimiento.

CAMBIOS DE TEMPORADA:

El detector de movimiento funciona detectando los cambios de temperatura a través de su campo de visión. Cuanto más cerca esté la temperatura ambiente al calor del cuerpo de una persona, el detector aparecerá menos sensible. Cuanto mayor sea la diferencia de temperatura, mayor aparecerá la sensibilidad del detector. Esta es una parte normal del funcionamiento del detector de luz.

FASE MANUAL

La fase manual anula el control del detector de movimiento y del temporizador de modo que la luz funcionará con total luminosidad. Esta característica funciona solamente en la noche y solamente una noche a la vez. El detector de movimiento se restablecerá al modo de detección de movimiento después de 6 horas o a la salida del sol, lo que ocurra primero. La fase manual puede también alternar entre encendido y apagado mediante el interruptor de pared.

• Para encender la fase manual, apague la luz con el interruptor de pared entre 2 a 4 segundos y luego vuelva a encenderla.
• Para apagar la fase manual, apague la luz con el interruptor de pared entre 2 a 4 segundos y luego vuelva a encenderla.

Apague el interruptor entre 2 a 4 segundos

Vuelva a encender el interruptor

CUIDADO Y LIMPIEZA

• Para prolongar la apariencia original, limpie la lámpara solo con agua limpia y un paño suave y húmedo.
• No use pinturas, solventes ni otros químicos en este aparato de luz. Podrían ser la causa de una prematura deterioración del acabado. Esto no es un defecto del acabado y no será cubierto por la garantía.
• No rocíe la lámpara con una manguera o lavadora a presión.
• Para limpiar la lente de la cámara, use solamente un paño seco de microfibra.

ESPECIFICACIONES

Alcance.... Hasta 12 m (varía con la temperatura circundante).

Angulo de detección....Hasta 180°

Requisitos de Energía....120 VCA, 60 Hz

Fases de Operación...... PRUEBA, ACTIVADO POR MOVIMIENTO y FASE MANUAL

Temporizador....5 segundos a 5 minutos (regulable)

Temporizador de prueba....8 segundos

Temporizador de fase manual......Máximo 6 Horas

Este aparato cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las dos siguientes condiciones: (1) este aparato no puede causar interferencias perjudiciales y (2) este aparato debe aceptar cualquier interferencia recibida, incluyendo una interferencia que pueda causar un funcionamiento indeseado.

CAN ICES-005 (B) / NMB-005 (B)

GUIA DE INVESTIGACION DE AVERIAS

SÍNTOMA POSIBLE CAUSA SOLUCIÓN
La luz no se enciende. 1.	El interruptor de la luz está apagado.2. El fusible está quemado o el disyuntor está desconectado.3. El apagado de la luz diurna (fotocélula) está vigente.4. El cableado del circuito es incorrecto, si esta es una instalación nueva.5. El detector de movimiento está enfocando a la dirección incorrecta.6. La temperatura del aire exterior está cercana al calor corporal de una persona.	1. Encienda el interruptor de la luz.2. Cambie el fusible o conecte el disyuntor.3. Vuelva a revisar al amanecer.4. Verifique que el cableado esté correcto.5. Vuelva a enfocar el detector de movimiento para que cubra el área deseada.6. Vea Cambios de Temporada en la página 11 para más información.
La luz se enciende durante el día.	1. El detector de movimiento puede estar instalado en un sitio relativamente oscuro.2. El disco de control está en la posición “TEST”.	1. El aparato de luz está operando normalmente bajo estas circunstancias.2. Gire el disco de control entre 5 segundos y 5 minutos.
La luz se enciende sin razón aparente.	1. El detector de movimiento puede estar detectando pequeños animales o tráfico automotor.2. La temperatura exterior está más caliente o más fría que el calor corporal de una persona (verano o invierno).3. El aparato de luz está cableado a través de un reductor de luz o de un temporizador.	1. Vuelva a colocar el detector de movimiento.2. Vea Cambios de Temporada en la página 11 para más información.3. No use un reductor de luz o un temporizador para controlar el aparato de luz. Cambie el reductor de luz o el temporizador por un interruptor de pared estándar de encendido/apagado.
Las luces permanecen encendidas constantemente.	1. El detector de movimiento puede estar absorbiendo calor de una fuente de calor como una ventosa de aire, una secadora de aire, o una superficie pintada con colores brillantes y que refleja el calor.2. El detector de movimiento está en la fase manual.3. El aparato de luz está cableado a través de un reductor de luz o de un temporizador.4. El aparato de luz está en el mismo circuito que un motor, transformador o tubo fluorescente.	1. Vuelva a colocar el detector de movimiento.2. Gire el disco de control entre 5 segundos y 5 minutos. Siga las instrucciones para la Fase Manual en la página 12 para reiniciar.3. No use un reductor de luz o un temporizador para controlar el aparato de luz. Cambie el reductor de luz o el temporizador por un interruptor de pared estándar de encendido/apagado.4. Instale el aparato de luz en un circuito sin motores, transformadores o tubos fluorescentes.
Las luces se encienden y se apagan.	1. El calor o la luz de las bombillas puede estar encendiendo y apagando al detector de movimiento.2. El calor reflejado desde otro objeto puede estar encendiendo y apagando al detector de movimiento.3. El detector de movimiento está en la fase “TEST” (PRUEBA) y calentándose.	1. Vuelva a colocar los cabezales de la lámpara lejos del detector de movimiento.2. Vuelva a colocar el detector de movimiento.3. Mientras está en la fase PRUEBA, la luz sólo queda encendida por 8 segundos. Gire el disco de control entre 5 segundos y 5 minutos.
Las luces destellan una vez y luego permanecen apagadas en la fase manual.	El detector de movimiento está detectando luz de los cabezales de la lámpara.	Vuelva a colocar los cabezales de la lámpara para mantener el área por debajo del detector de movimiento relativamente oscura.

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes de devolver el producto a la tienda.

Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.com. Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 8:00 AM a 5:00 PM CST (L-V). Usted puede también escribir a:

HeathCo LLC

P.O. Box 90045

* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

Por favor guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.

GARANTÍA LIMITADA A 5 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros derechos que varían de estado a estado o de provincia a provincia.

Por un período de 5 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.

No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados o modificaciones del producto o de cualquier componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.

Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros equipos o componentes que el consumidor usa junto con nuestros productos.

ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CON-DICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.

LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada puede que no se aplique a Ud.

Por favor guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.

HeathCo LLC se reserva el derecho de discontinuar los productos y de cambiar las especificaciones a cualquier hora sin incurrir en ninguna obligación de tener que incorporar las nuevas características en los productos vendidos anteriormente.
