MANUAL DE USUARIO 7161 Heath Zenith

Asegúrese de retirar todo el contenido del empaque y verificar que todos los elementos estén incluidos antes de ensamblar este aparato de luz. Este paquete incluye los siguientes elementos:

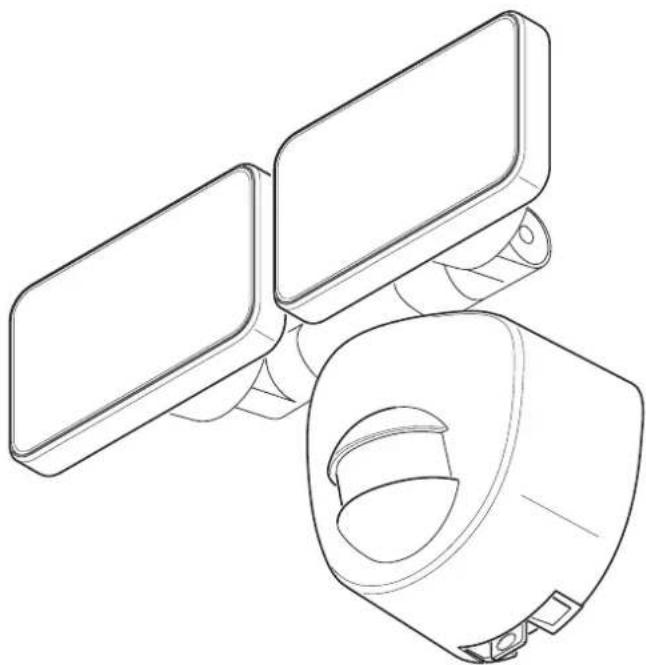

Luz LED detectora de movimiento con pilas

Modelo 7161

CARACTERÍSTICAS

• Detector de movimiento de 180°
• Intensidad de la DEL de 400 lúmenes
  • Temperatura de color de 5000K
• No require cableado.
• Solamente para montaje en pared.

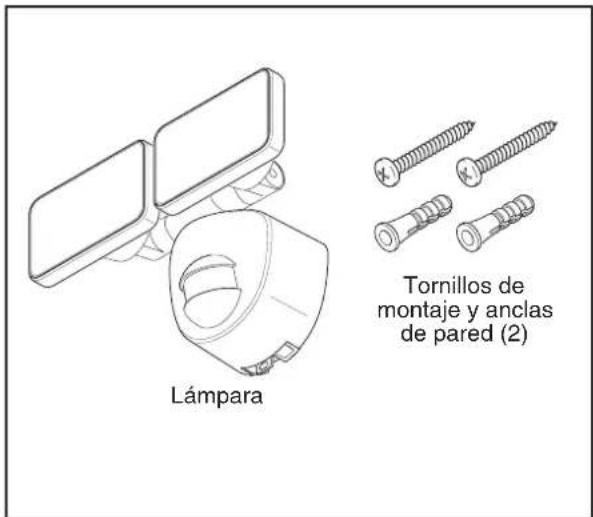

Lámpara Tornillos de montaje y anclas de pared (2)

Montaje de la lámpara solar:

Para un mejor rendimiento monte la lámpara cerca de 8 pies (2,4 m) sobre el suelo.

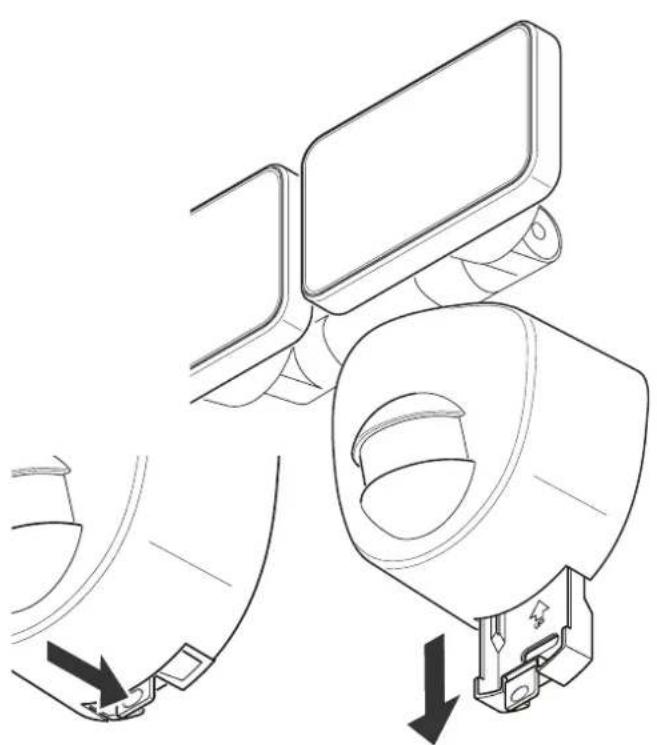

1. Pulse la lengüeta inferior de la placa de montaje en pared y deslice la placa de montaje del cuerpo del aparato.

1. NOTA: Si es necesario, haga los agujeros necesarios en las áreas indentadas de la placa de montaje en pared para los tornillos de montaje.

Usando la placa de montaje en pared como una plantilla, marque la posición de los agujeros de montaje. Use los dos tornillos y anclas de pared (provistos) para colocar la placa de pared sobre una superficie sólida. Asegúrese de que hay suficiente espacio vertical por encima de la placa de montaje para que la lámpara se deslice hacia abajo sobre la placa de montaje.

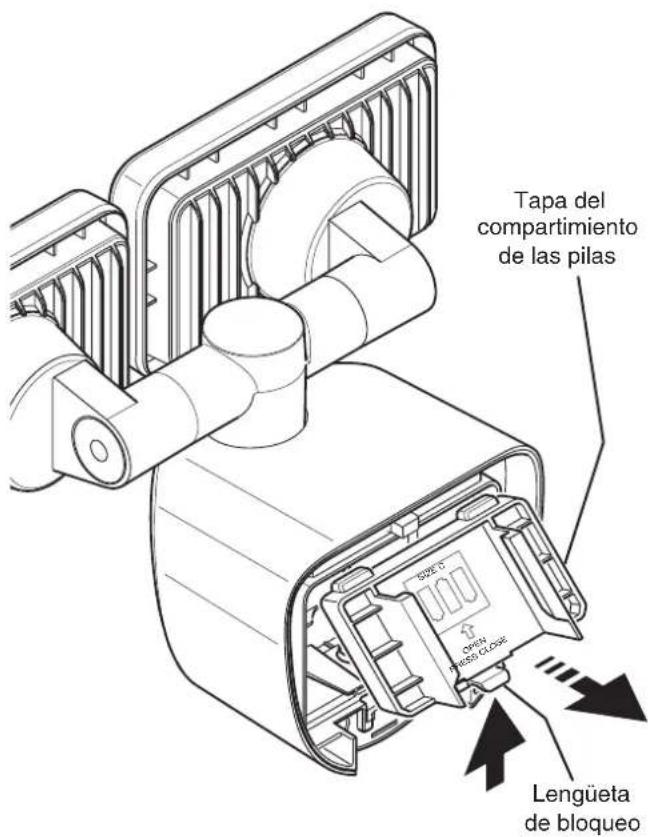

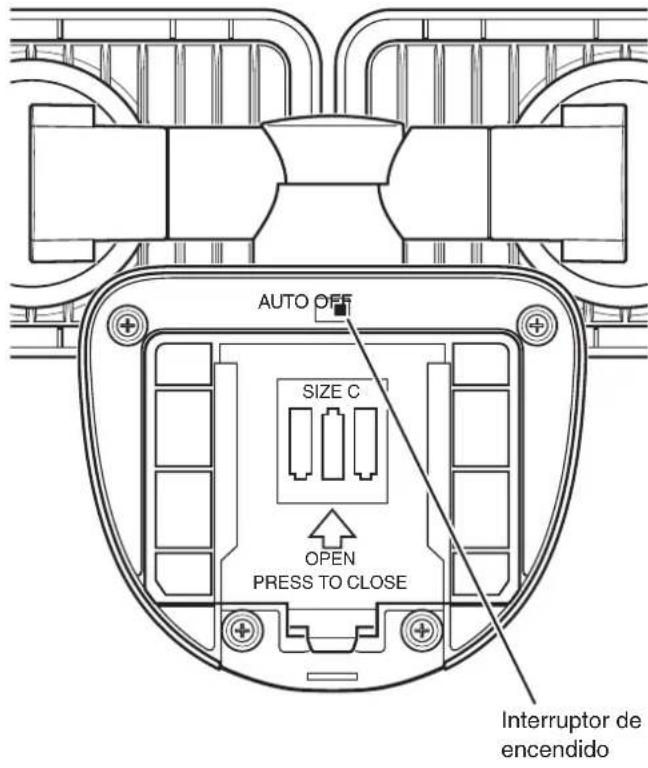

1. Deslice el interruptor de alimentación situado en la parte posterior de la luz a la posición OFF (APAGA-DO). Presione hacia arriba la lengüeta de bloqueo de la tapa del compartimiento de las pilas y gire la tapa hacia fuera y hacia abajo para quitarla.

AUTO OFF SIZE C OPEN PRESS TO CLOSE Interruptor de encendido

Tapa del compartimiento de las pilas Lengüeta de bloqueo

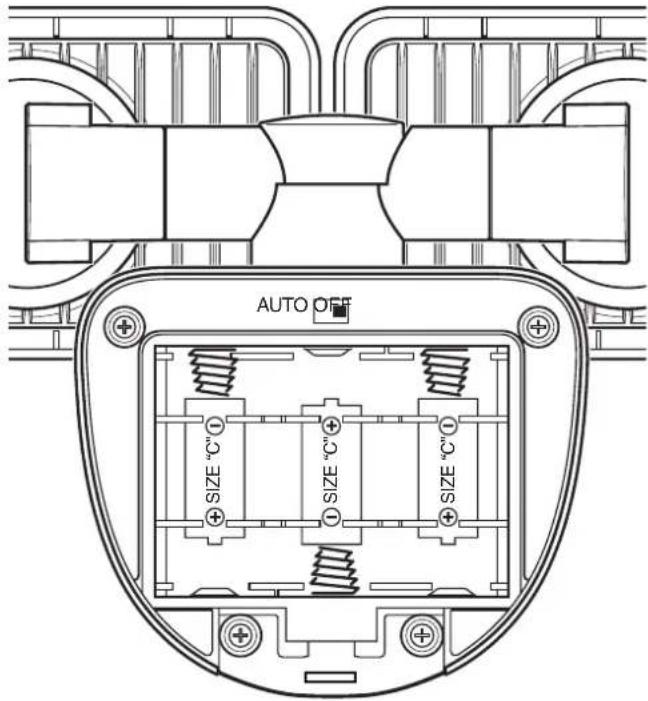

1. Instale tres pilas "C" de 1,5V (no incluidas) en el compartimiento de pilas. Asegúrese que la polaridad de las pilas sea correcta. Vuelva a colocar la tapa del compartimento de pilas.

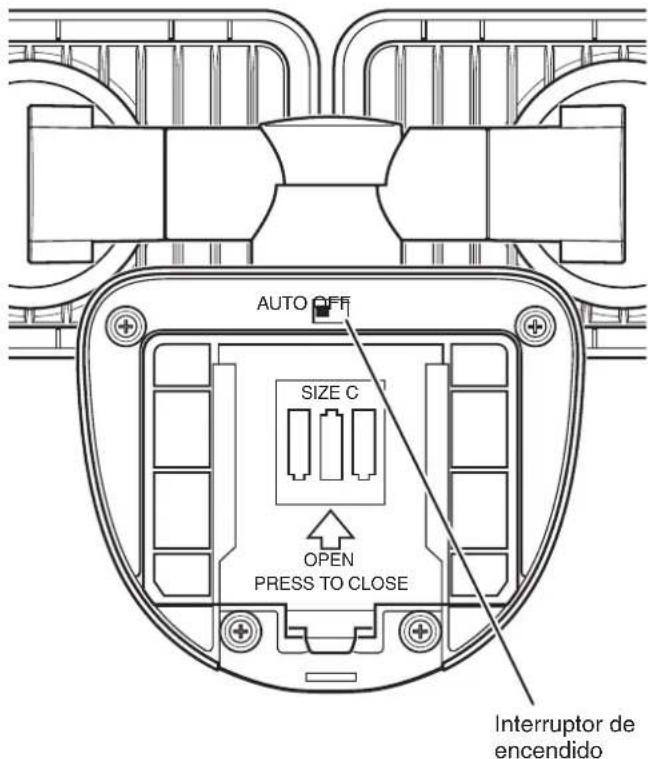

1. Deslice el interruptor de encendido a la posición AUTO (AUTOMÁTICO) para activar el detector de movimiento. Cuando detecte movimiento, la luz se encenderá. La luz permanecerá encendida por un período de diez segundos luego que todo el movimiento se haya detenido para prolongar la vida de las pilas.

NOTA: Para prolongar la vida de las baterías, esta luz sólo funciona en la oscuridad (en la noche).

AUTO OFF SIZE C OPEN PRESS TO CLOSE Interruptor de encendido

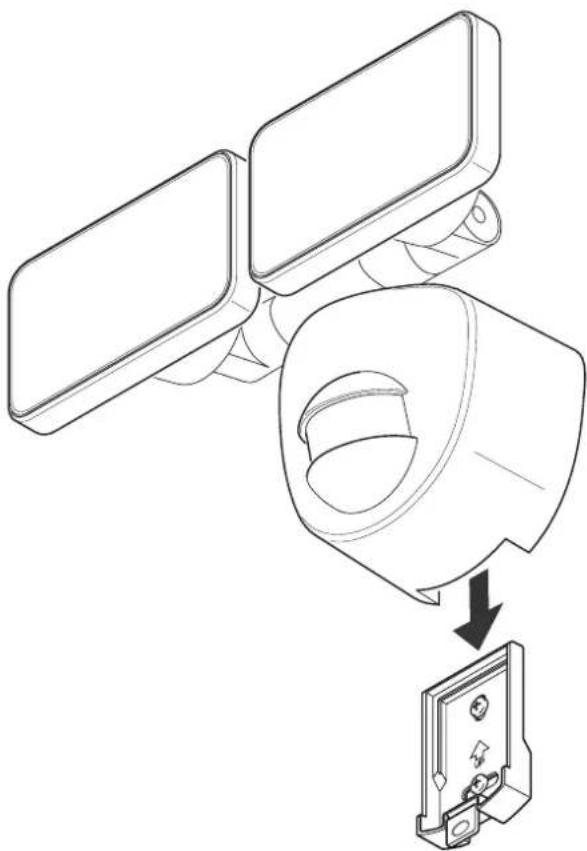

1. Ponga la parte superior trasera de la lámpara sobre la placa de montaje en pared y deslice el aparato hacia abajo sobre la placa de montaje en pared. Deslice la lámpara hacia abajo hasta que la lengüeta inferior se enganche y asegure la lámpara en su lugar.

REGULACIÓN FINAL Y ARRANQUE

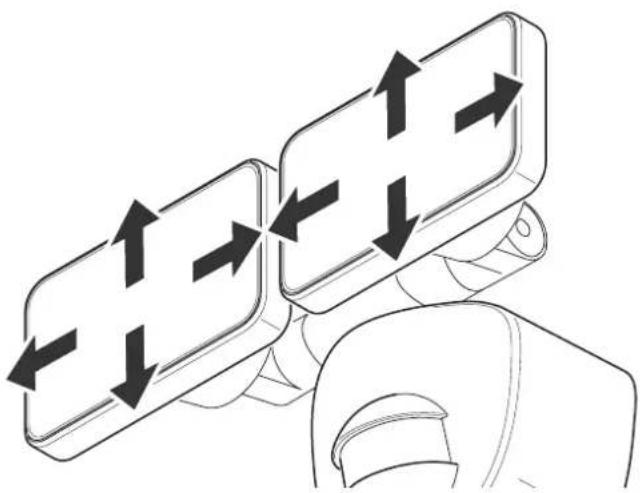

Ajuste de los cabezales de la lámpara:

Si es necesario, sujete suavemente los cabezales de la lámpara y muévalas de lado a lado o de arriba hacia abajo para ajustar el área de cobertura de la luz.

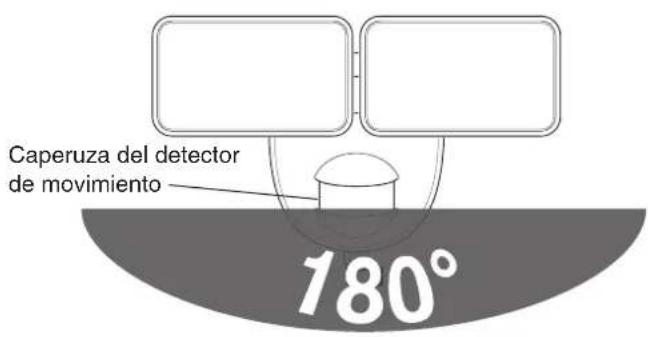

Detector de movimiento:

El detector de movimiento está fijado con un rango de detención de 180°.

Caperuza del detector de movimiento 180°

Cómo funciona el detector de movimiento:

El detector detecta "movimiento" por el movimiento del calor (calor corporal) a través del área de cobertura. Sin embargo, a continuación están ejemplos de objetos que pueden producir calor y hacer que el detector active una falsa alarma:

• Charcos de agua • Acondicionadores de aire
• Ventosas de la secadora • Animales en vallas
• Ventosas de calefacción • Tráfico automotor

Si sospecha que una fuente de calor de este tipo está activando falsamente al detector, mueva la lámpara lejos de esa fuente de calor.

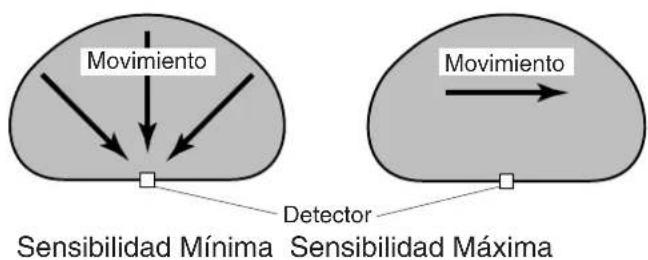

NOTA: El detector es menos sensitivo al movimiento dirigido directamente hacia él y menos sensitivo a un movimiento al través.

CUIDADO Y LIMPIEZA

• Para prolongar la apariencia original, limpie la lámpara solo con agua limpia y un paño suave y húmedo.
• No use pinturas, solventes ni otros químicos en este aparato de luz. Podrían ser la causa de una prematura deterioración del acabado. Esto no es un defecto del acabado y no será cubierto por la garantía.
• No rocíe la lámpara con una manguera o lavadora a presión.
• Para limpiar la lente de la cámara, use solamente un paño seco de microfibra.

ADVERTENCIAS GENERALES DE SEGURIDAD Y ELÉCTRICAS

- No sumerja los componentes en líquidos.

CAMBIO DE LA BATERÍA

IMPORTANTE: Deseche debidamente las pilas drenadas.

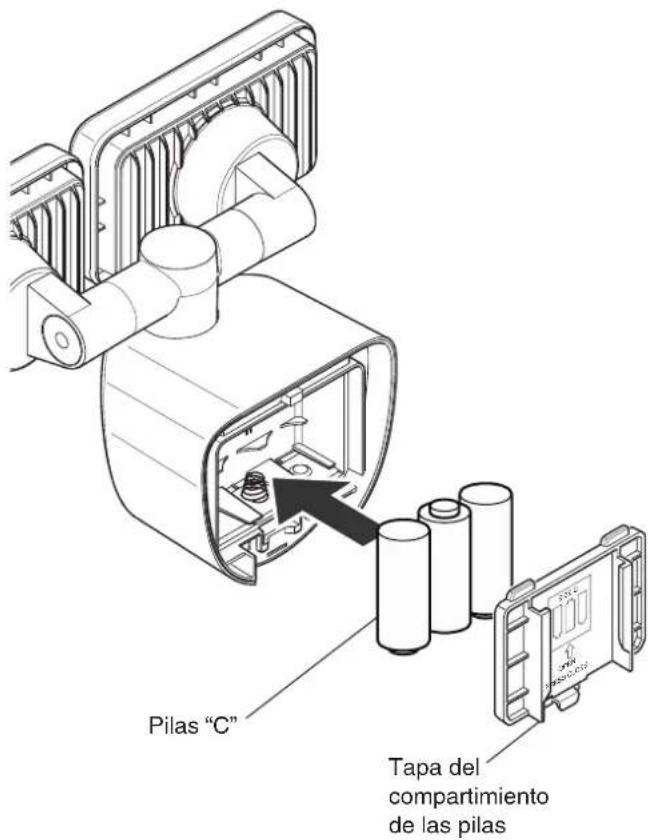

1. Pulse la lengüeta inferior de la placa de montaje en pared y deslice la lámpara hacia arriba y hacia fuera de la placa de montaje.
2. Retire la cubierta de las pilas de la parte posterior de la lámpara y quite las pilas viejas.
3. Instale tres pilas "C" nuevas de 1,5 V en el compartimiento de pilas. Asegúrese que la polaridad de las pilas sea la correcta.
4. Vuelva a colocar la tapa de las pilas.
5. Ponga la parte superior trasera de la lámpara sobre la placa de montaje en pared y deslice el aparato hacia abajo sobre la placa de montaje en pared. Deslice la lámpara hacia abajo hasta que la lengüeta inferior se enganche y asegure la lámpara en su lugar.

Pilas "C" Tapa del compartimiento de las pilas

GUÍA DE ANÁLISIS DE AVERÍAS

SÍNTOMA POSIBLE CAUSA SOLUCIÓN
La luz no se activa durante un funcionamiento normal.	1. El interruptor de encendido está en la posición OFF (APAGADO).2. Pila baja.3. El apagado de la luz diurna (fotocélula) está vigente.	1. Gire el interruptor de encendido a la posición ON (ENCENDIDO).2. Compruebe la carga de la pila y cámbiela si es necesario.3. Vuelva a revisar al amanecer.
Las luces se prenden sin ninguna razón aparente.	El control de luz puede estar detectando ani-males pequeños o tráfico de carros.	Vuelva a ubicar la lámpara de manera que el de-tector de movimiento esté posicionado fuera del área de movimiento.
La lámpara está menos brillante que lo normal.	Pila baja. Compruebe la carga de la pila y cámbiela si es necesario.

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes de devolver el producto a la tienda.

Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.com. Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 8:00 AM a 5:00 PM CST (L-V). Usted puede también escribir a:

HeathCo LLC

P.O. Box 90045

ATTN: Technical Service Specialty Products (Servicio Técnico para Productos Especiales)

* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

Por favor guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.

Este aparato cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las dos siguientes condiciones: (1) este aparato no puede causar interferencias perjudiciales y (2) este aparato debe aceptar cualquier interferencia recibida, incluyendo una interferencia que pueda causar un funcionamiento indeseado.

CAN ICES-005 (B) / NMB-005 (B)

GARANTÍA LIMITADA A 3 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros derechos que varían de estado a estado o de provincia a provincia.

Por un período de 3 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.

No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados o modificaciones del producto o de cualquier componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.

Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros equipos o componentes que el consumidor usa junto con nuestros productos.

ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.

LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada puede que no se aplique a Ud.

Por favor guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.

HeathCo LLC se reserva el derecho de discontinuar los productos y de cambiar las especificaciones a cualquier hora sin incurrir en ninguna obligación de tener que incorporar las nuevas características en los productos vendidos anteriormente.

Heath Zenith

Engrape aquí el recibo de compra
