7161 - Détecteur de mouvements Heath Zenith - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de mouvements infrarouge passif (PIR), portée jusqu'à 12 mètres, angle de détection de 180°.
Utilisation	Idéal pour la sécurité extérieure, éclairage automatique, et détection de mouvements dans les zones de passage.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer le capteur pour éviter les fausses détections, remplacer les piles si nécessaire.
Sécurité	Installation recommandée à une hauteur de 2,4 à 3 mètres, éviter les obstructions devant le capteur.
Informations générales	Résistant aux intempéries, garantie limitée, compatible avec divers systèmes d'éclairage.

FOIRE AUX QUESTIONS - 7161 Heath Zenith

Comment installer le détecteur de mouvements Heath Zenith 7161 ?

Pour installer le détecteur, choisissez un emplacement à environ 2,4 à 3,0 mètres de hauteur. Fixez le support au mur à l'aide des vis fournies, puis insérez le détecteur dans le support et serrez-le. Assurez-vous que le capteur soit orienté vers la zone à surveiller.

Comment régler la sensibilité du détecteur de mouvements ?

Le détecteur de mouvements Heath Zenith 7161 dispose d'un réglage de sensibilité. Utilisez le bouton de réglage situé sur l'appareil pour augmenter ou diminuer la sensibilité selon vos besoins. Testez le capteur après chaque ajustement.

Pourquoi le détecteur ne s'active-t-il pas ?

Vérifiez d'abord si le détecteur est correctement alimenté. Assurez-vous que les piles ou l'alimentation électrique sont en bon état. Ensuite, vérifiez si le capteur est obstrué par des objets ou des débris.

Le détecteur de mouvements s'active-t-il par temps de pluie ou de vent ?

Oui, le détecteur peut être sensible aux mouvements causés par le vent ou la pluie. Pour éviter les fausses alertes, installez-le dans un endroit protégé des intempéries et ajustez la sensibilité si nécessaire.

Comment réinitialiser le détecteur de mouvements Heath Zenith 7161 ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant environ 30 secondes, puis rétablissez-la. Cela remettra à zéro les paramètres de l'appareil.

Quelle est la portée de détection du Heath Zenith 7161 ?

La portée de détection du Heath Zenith 7161 est d'environ 9 mètres, mais cela peut varier en fonction de l'environnement et des obstacles présents.

Puis-je utiliser le détecteur de mouvements à l'intérieur ?

Oui, le détecteur de mouvements peut être utilisé à l'intérieur et à l'extérieur. Assurez-vous simplement qu'il est installé dans un endroit approprié pour maximiser son efficacité.

Comment changer les piles du détecteur ?

Pour changer les piles, retirez le détecteur de son support et ouvrez le compartiment à piles situé à l'arrière. Remplacez les piles usées par des piles neuves de type AA et refermez le compartiment.

Le détecteur est-il résistant aux intempéries ?

Oui, le Heath Zenith 7161 est conçu pour résister aux intempéries, ce qui le rend adapté pour une utilisation en extérieur. Cependant, il est recommandé de l'installer dans un endroit abrité pour une durabilité accrue.

Où puis-je trouver le manuel d'utilisation du produit ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger en ligne sur le site web du fabricant Heath Zenith.

MODE D'EMPLOI 7161 Heath Zenith

Luminaire à DEL avec détecteur de mouvement à piles

Modèle 7161

CARACTÉRISTIQUES

• Détecteur de mouvement sur 180°
- Intensité de la DEL de 400 lm
• Température de couleur de 5 000 K
- Aucun câblage requis
• Installation au mur seulement

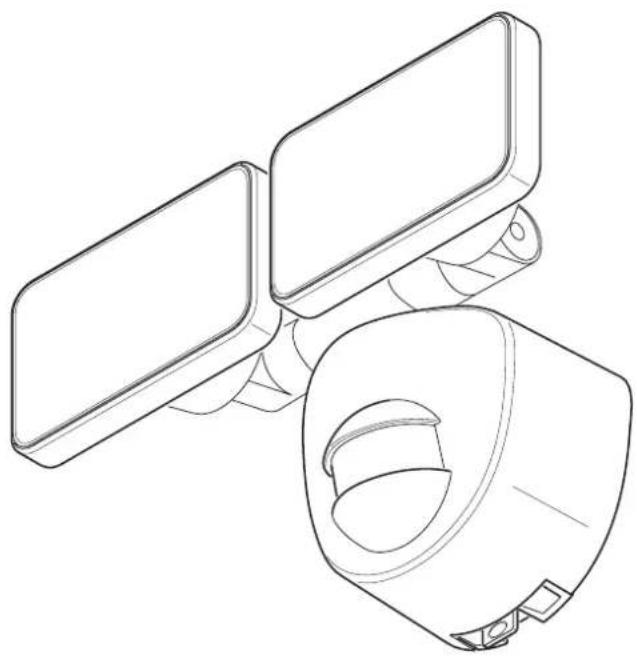

DÉBALLAGE

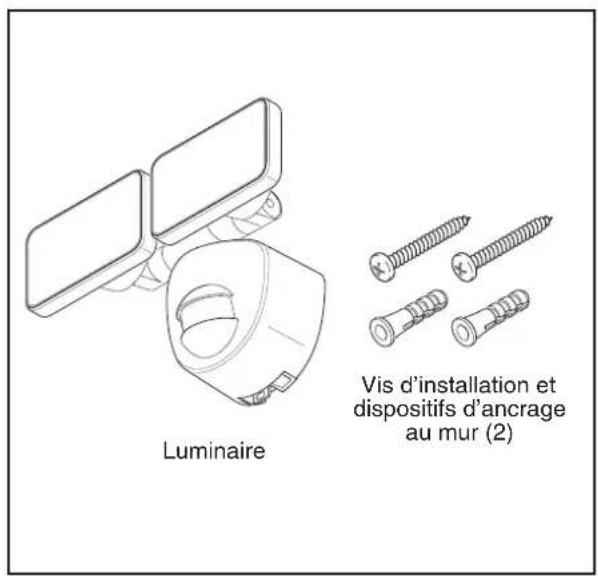

Retirez tout le contenu de l'emballage et assurez-vous d'avoir en main tous les éléments avant de débuter l'assemblage. L'emballage contient les éléments suivants :

Montage de l'appareil d'éclairage solaire :

our un meilleur rendement, installez le luminaire à environ 8 pi (2,4 m) du sol.

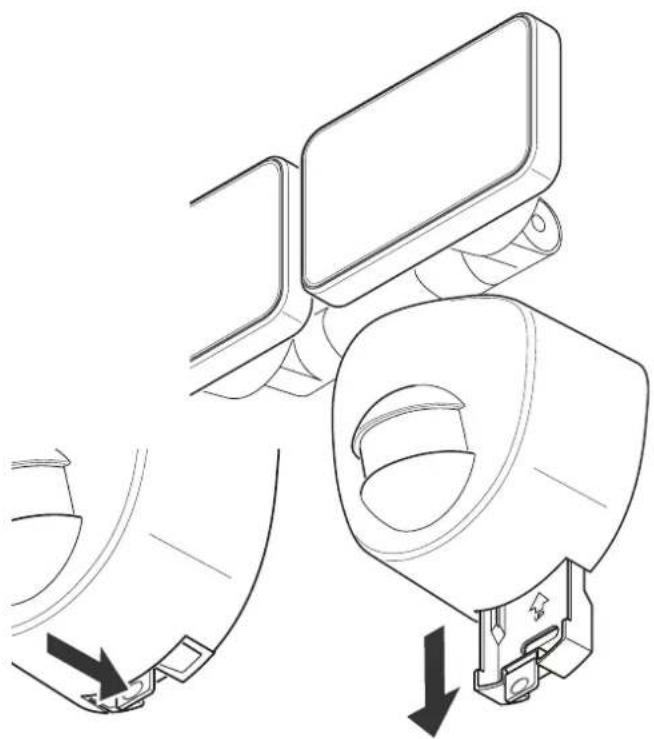

1. Appuyez sur la languette au bas de la plaque de montage, puis faites glisser cette dernière du corps de l'appareil.

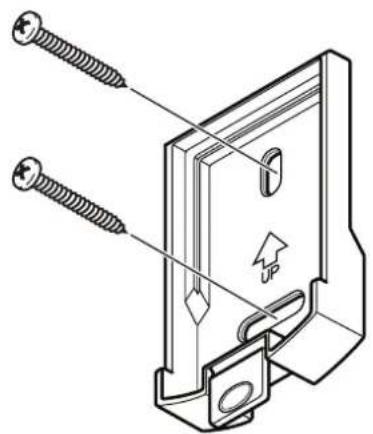

1. REMARQUE : Au besoin, percez les trous nécessaires aux endroits appropriés de la plaque de montage pour y mettre les vis de montage.

En utilisant la plaque d'installation murale comme gabarit, marquez la position des trous d'installation. Utilisez les deux vis et les dispositifs d'ancrage au mur (fournis) pour installer la plaque murale sur une surface solide. Assurez-vous qu'il y a suffisamment de place au-dessus de la plaque de montage pour permettre de glisser le luminaire vers le bas sur la plaque de montage.

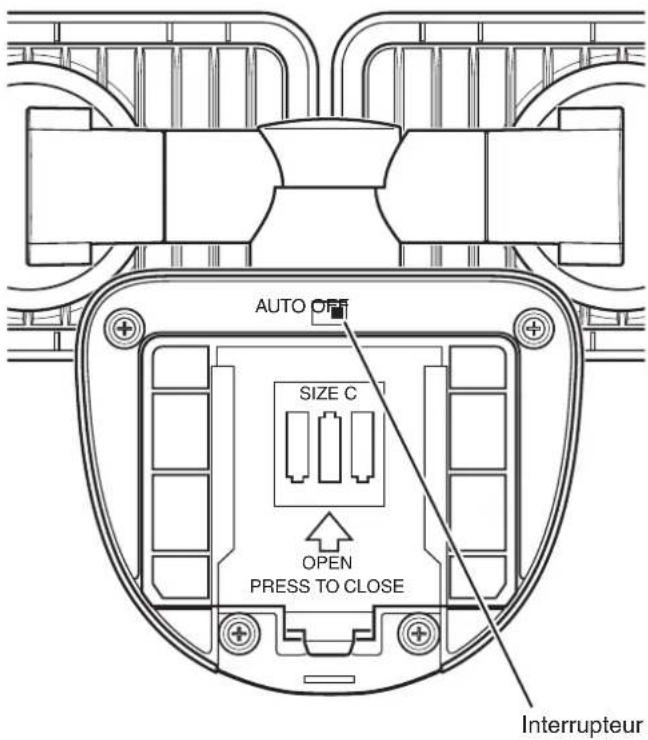

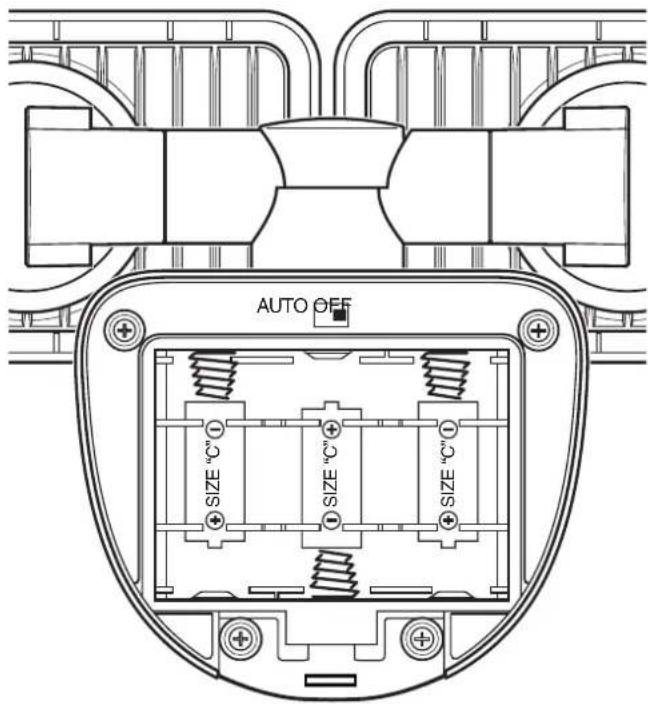

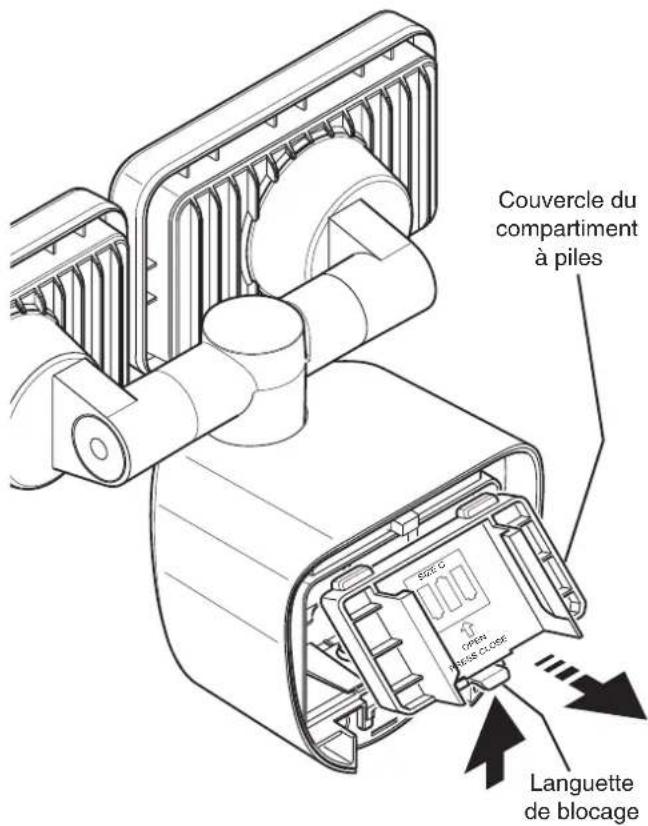

1. Placez l'interrupteur à l'arrière du luminaire en position OFF (ARRÊT). Appuyez sur la languette de blocage du couvercle du compartiment à piles, puis faites pivoter la porte vers le bas pour l'enlever.

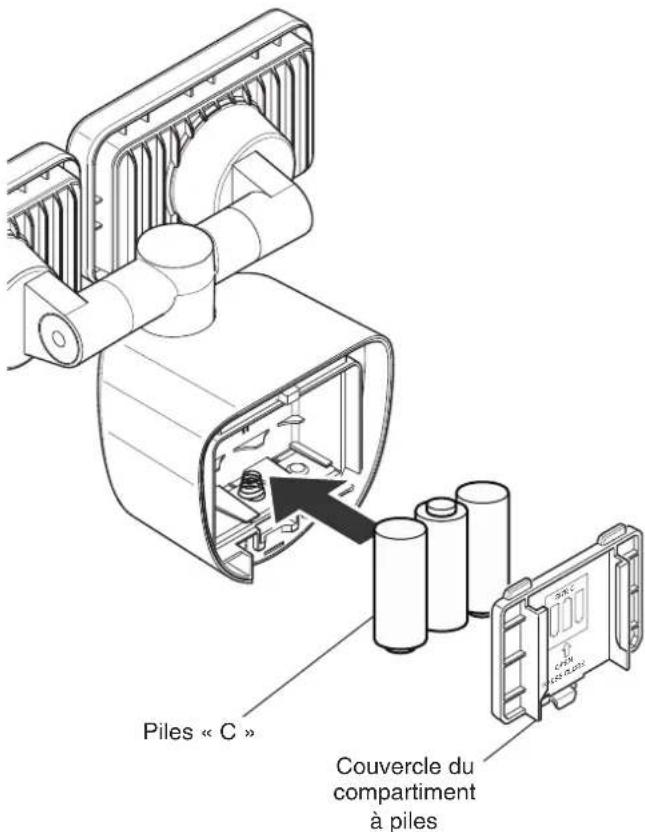

1. Installez trois piles « C » de 1,5 V (non comprises) dans le compartiment à piles. Assurez-vous de bien orienter la polarité des piles. Remettez le couvercle du compartiment à piles en place.

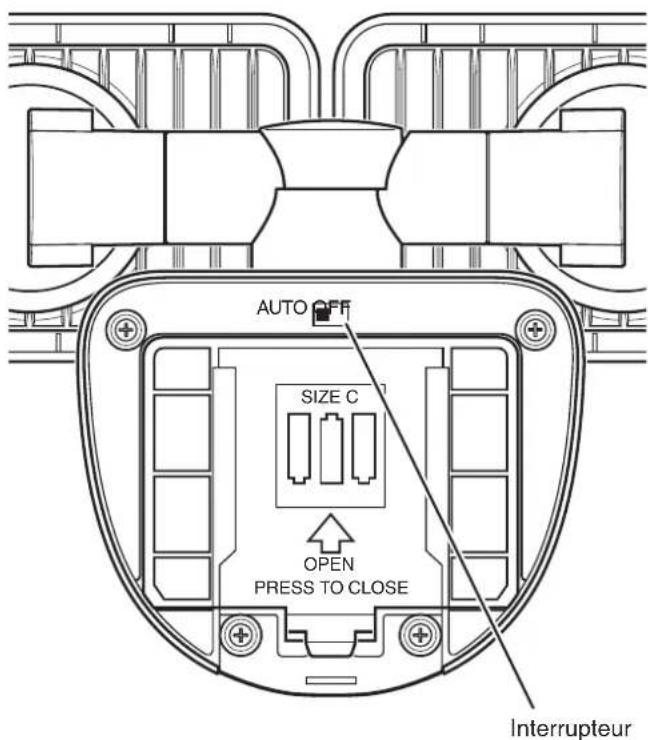

1. Replacez l'interrupteur en position AUTO (AUTOMATIQUE) pour activer le détecteur de mouvement. La lumière s'allumera lorsque l'appareil détectera un mouvement. Pour prolonger la durée des piles, la lumière s'éteindra dix secondes après la détection de tout mouvement.

REMARQUE : Pour prolonger la durée des piles, ce luminaire ne fonctionne que la nuit.

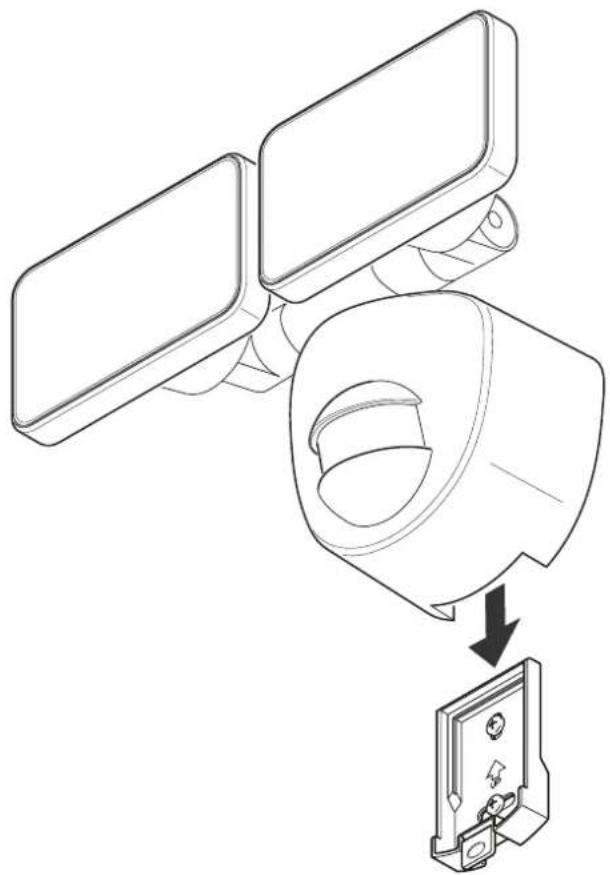

1. Placez la partie supérieure arrière du luminaire sur la plaque de montage mural, puis faites glisser le luminaire vers le bas sur la plaque. Faites glisser le luminaire vers le bas jusqu'à ce que la languette du bas s'enclenche et verrouille le luminaire en place.

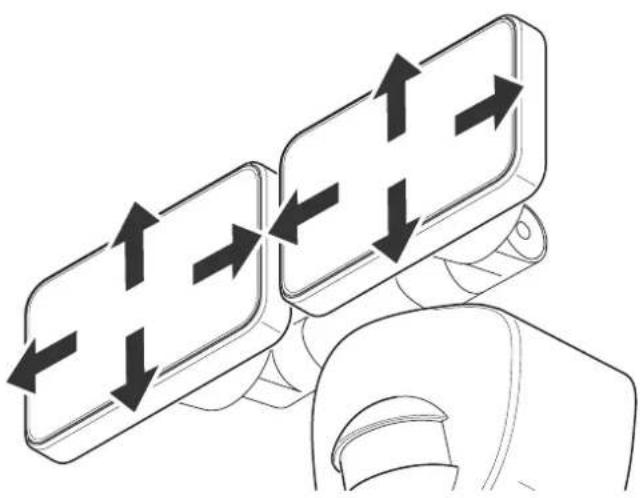

Réglage des projecteurs :

Au besoin, agrippez doucement les projecteurs, puis déplacez-le de droite à gauche ou du bas vers le haut pour régler la zone d'éclairage.

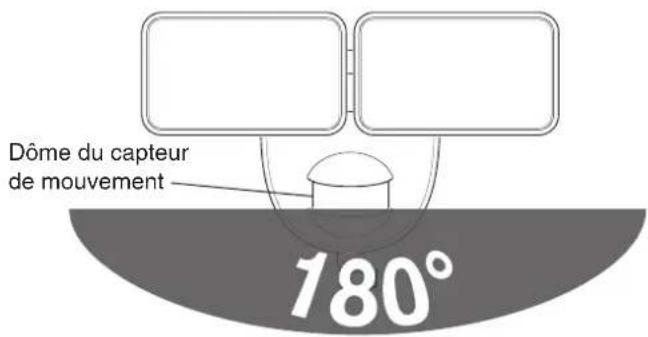

Détecteur de mouvement :

La plage de détection du détecteur est fixe sur 180°.

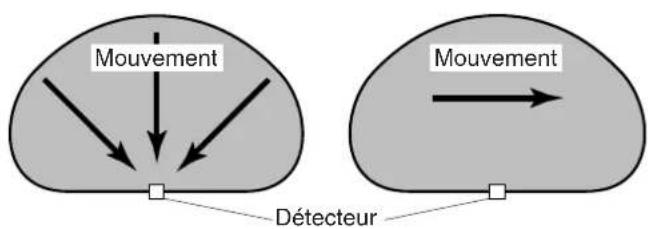

Fonctionnement du détecteur de mouvement :

Le capteur détecte les « mouvements » en décelant le passage d'une source de chaleur (chaleur corporelle) dans la zone de couverture. Voici toutefois des exemples d'objets qui dégagent aussi de la chaleur et qui, par conséquent, peuvent entraîner le déclenchement intempestif du capteur :

• Piscine • Appareil de climatisation
• Évent de sécheuse
• Animaux en cage
• Évent de ventilation • Circulation automobile

Si vous soupçonnez qu'une source de chaleur de ce type déclenche le détecteur par erreur, déplacez le luminaire pour l'éloigner de la source de chaleur en question.

REMARQUE : Le détecteur est moins sensible aux objets/personnes qui se dirigent directement vers lui qu'aux mouvements latéraux.

Le moins sensible Le plus sensible

ENTRETIEN ET NETTOYAGE

• Pour prolonger l'apparence originale, nettoyez uniquement au moyen d'un chiffon doux trempé dans de l'eau.
• N'appliquez aucune peinture, solvant ou produit chimique sur ce luminaire. Cela pourrait causer une détérioration prématurée du fini. Cela ne constitue pas un défaut du fini, de sorte que ce n'est pas couvert par la garantie.
• Évitez de nettoyer le luminaire au moyen du boyau d'arrosage ou d'une laveuse à pression.
• Utilisez uniquement un chiffon en microfibres sec pour nettover la lentille de la caméra.

AVERTISSEMENTS D'ORDRE GÉNÉRAL CONCERNANT L'ÉLECTRICITÉ ET LA SÉCURITÉ

- Ne pas immerger les composants dans un liquide.

REEMPLACEMENT DE LA PILE

IMPORTANT : Éliminez les piles mortes de manière appropriée.

1. Appuyez sur la languette au bas de la plaque de montage, puis faites glisser le luminaire vers le haut pour le retirer de la plaque.
2. Retirez le couvercle du compartiment à piles à l'arrière du luminaire, puis enlevez les vieilles piles.
3. Installez trois piles « C » neuves de 1,5 V dans le compartiment à piles. Assurez-vous de bien orienter la polarité des piles.
4. Remettez le couvercle du compartiment des piles en place.
5. Placez la partie supérieure arrière du luminaire sur la plaque de montage mural, puis faites glisser le luminaire vers le bas sur la plaque. Faites glisser le luminaire vers le bas jusqu'à ce que la languette du bas s'enclenche et verrouille le luminaire en place.

GUIDE DE DÉPANNAGE

SYMPTÔME CAUSE PO	SSIBLE SOLUTION
La lumière ne s'allume pas comme elle le devrait.	1. L'interrupteur est en position OFF.2. Pile faible.3. La photocellule est en fonction.	1. Placez l'interrupteur en position ON.2. Vérifiez les piles et remplacez-les au besoin.3. Vérifiez de nouveau une fois la nuit tombée.
L'éclairage s'allume sans raison apparente.	La commande peut détecter de petits animaux ou la circulation automobile.	Repositionner l'éclairage afin que le détecteur de mouvement soit positionné à l'écart du périmètre de mouvement.
L'éclairage n'est pas aussi fort que d'habitude.	Pile faible. Vérifiez les piles et remplacez-les	au besoin.

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l'aide avant de retourner l'article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com. Si le problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 8 h 00 et 17 h 00, HNC, du lundi au vendredi. Vous pouvez aussi écrire au :

HeathCo LLC

P.O. Box 90045

ATTN: Technical Service Specialty Products (Service technique, produits de spécialité)

* Lors d'un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro du modèle, date d'achat et endroit de l'achat.

Aucune pièce de rechange n'est disponible pour ce produit.

Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.

Cet appareil est conforme aux exigences de la Partie 15 des Règles du FCC. Son utilisation est assujettie aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférence nocive; (2) cet appareil doit accepter les interférences, y compris celles qui peuvent causer un fonctionnement non désiré.

CAN ICES-005 (B) / NMB-005 (B)

GARANTIE LIMITÉE DE 3 ANS

Il s'agit d'une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également jouir d'autres droits, variables d'une province à l'autre.

Pendant une période de 3 ans à compter de la date d'achat, toute anomalie de fonctionnement imputable à un vice de matériau ou de main-d'oeuvre sera corrigée gratuitement.

Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas couverts par cette garantie. Le service non autorisé ou la modification du produit ou d'un ou l'autre de ses composants fournis invalidera totalement la présente garantie. Cette garantie n'inclut pas le remboursement pour le dérangement, l'installation, le réglage, la perte d'utilisation, le service non autorisé ou les frais d'expédition pour le renvoi de la marchandise.

La garantie ne couvre que les produits assemblés HeathCo LLC et ne s'étend pas aux autres équipements et composants que le client pourrait utiliser conjointement avec nos produits.

CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L'EFFET QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.

LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES,

Y COMPRIS, SANS S'Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU'ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n'autorisent pas l'exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l'exclusion ci-dessus pourrait ne pas s'appliquer à vous. Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.

HeathCo LLC se réserve le doit d'abandonner tout produit et d'en changer les spécifications, en tout temps et sans contracter quelque obligation que ce soit quant à l'incorporation de nouvelles caractéristiques aux produits déjà vendus.
