HZ-4192 - Détecteur de mouvements Heath Zenith - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements avec lanterne moulée sous pression
Marque	Heath Zenith
Modèle	HZ-4192 (série 4190)
Alimentation	120 V c.a., 60 Hz
Portée de détection	Jusqu'à 9,1 m (varie selon la température)
Angle de détection	Jusqu'à 180°
Modes de fonctionnement	Essai, automatique, priorité manuelle
Minuterie réglable	1, 5 ou 10 minutes
Fonction DUALBRITE	Éclairage d'accentuation : arrêt, 3 h, 6 h, crépuscule-aurore
Capacité de charge du capteur	Jusqu'à 360 W (3,0 A max) pour lampes à incandescence
Type d'ampoule compatible	Incandescence, max 100 W (ou 3 x 60 W candélabre)
Hauteur de montage recommandée	Environ 1,8 m au-dessus du sol
Installation	Nécessite alimentation 120 V ; interrupteur mural requis pour mode manuel
Fonctions principales	Allumage automatique par détection de mouvement, temporisation réglable, mode manuel, fonction crépusculaire DUALBRITE
Entretien et nettoyage	Nettoyer avec un chiffon doux ; manipuler les pièces en verre avec précaution
Sécurité	Couper l'alimentation avant installation ; ne pas raccorder le fil rouge sauf pour commander d'autres luminaires
Pièces détachées et réparabilité	Aucune pièce de rechange disponible ; réparation non autorisée annule la garantie
Garantie	Limitée de 2 ans à compter de la date d'achat
Service technique	1 800 858-8501 (service en anglais) ; www.hzsupport.com

FOIRE AUX QUESTIONS - HZ-4192 Heath Zenith

Comment régler la sensibilité du détecteur ?

La sensibilité se règle à l'arrière du luminaire, en tournant la molette SENSITIVITY de MIN à MAX. Une sensibilité trop élevée peut provoquer des déclenchements intempestifs.

Pourquoi ma lampe ne s'allume-t-elle pas ?

Vérifiez que l'interrupteur d'éclairage est en marche, que l'ampoule n'est pas grillée, et que le disjoncteur n'a pas sauté. Assurez-vous aussi que la fonction de mise hors circuit à la lumière du jour n'est pas activée (testez la nuit).

Pourquoi la lampe reste-t-elle allumée en permanence ?

Cela peut être dû à une source de chaleur dans le champ de détection (évent, sécheuse), au mode manuel activé, à la fonction DUALBRITE allumée, ou à une sensibilité trop élevée. Essayez de réduire la portée ou de passer en mode automatique.

Comment activer le mode manuel ?

Placez l'interrupteur ON-TIME sur 1, 5 ou 10 minutes. Mettez l'interrupteur d'éclairage hors circuit pendant une seconde, puis de nouveau en circuit. Le mode manuel ne fonctionne que la nuit.

Que signifie la fonction DUALBRITE ?

DUALBRITE est un éclairage d'accentuation qui allume la lampe à mi-intensité après le crépuscule pendant une durée réglable (3 h, 6 h, jusqu'à l'aurore). Si un mouvement est détecté, la lumière passe à pleine intensité pendant la durée ON-TIME, puis revient en mode faible.

Comment installer le détecteur ?

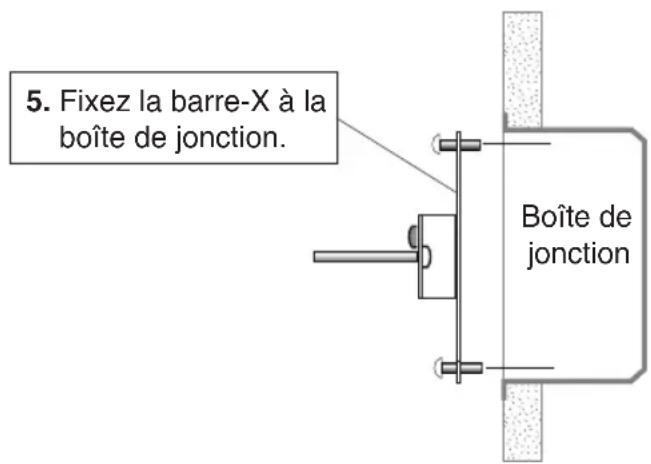

Coupez l'alimentation au disjoncteur. Fixez la barre-X de montage à la boîte de jonction à environ 1,8 m du sol. Raccordez les fils (noir, blanc, vert/terre) selon le schéma. Pour un montage optimal, évitez les zones à température changeante ou les reflets.

Quelle est la portée maximale du détecteur ?

La portée peut atteindre 9,1 mètres (30 pieds), mais elle varie selon la température ambiante. Le détecteur est moins sensible aux mouvements se dirigeant droit vers lui.

Comment réinitialiser l'appareil ?

Coupez l'alimentation pendant environ une minute, puis rétablissez-la. Après un temps de réchauffement d'environ 1,5 minute, la commande reviendra en mode automatique.

Puis-je connecter plusieurs luminaires à ce détecteur ?

Oui, le capteur peut commander jusqu'à 360 W au total. Utilisez le fil rouge pour connecter d'autres luminaires (standard ou maître/esclave). Consultez les schémas de câblage dans la notice et respectez la charge maximale.

Que faire si la lampe clignote sans raison ?

Le clignotement peut être normal durant le réchauffement du capteur (environ 1,5 minute). Sinon, il peut être dû à des réflexions de chaleur ou à une sensibilité trop élevée. Réduisez la portée ou déplacez le capteur.

MODE D'EMPLOI HZ-4192 Heath Zenith

Lanterne moulée sous pression à détecteur de mouvement

Série 4190

FONCTIONNEMENT

Mode :	Temps en circuit :	En fonction :jour nuit
Essai	5 secondes	x x
Auto	1, 5, ou 10 min.	x
Manuel	au choix, amanecer*	x
Accen-tuation	3, 6 h jusqu'à l'aurore	x

* Revient au mode automatique au lever du soleil.

Note: Après mise en circuit, attendre enfiron 1 ^1/2 minute pour que l'étalonnage du circuit soit complété.

Caractéristiques

• Allume l'éclairage lorsqu'un mouvement est détecté.
• Éteint automatiquement l'éclairage.
• Éclairage d'accentuation de crépuscule.
• Photocellule qui maintient l'éclairage éteint pendant la période de lumière du jour.

Cet emballage comprend:

• Lanterne
• Console de montage universelle facile à utiliser (Barre-X)
• Ferrures de montage
• Serre-fils

Exigences

• La commande d'éclairage nécessite une alimentation 120 volts c.a.
• Si vous désirez utiliser la priorité manuelle la commande doit être branchée à un interrupteur.
• Certains codes de bâtiment locaux peuvent exiger que l'installation soit faite par un électricien qualifié.

Amener en position d'essai (TEST) l'interrupteur de temps en circuit (ON-TIME) du bas du détecteur.

ON-TIME

TEST 1 5 10

MIN

ESSAI

AUTOMATIQUE

Amener l'interrupteur temps en circuit (ON-TIME) à la position correspondant à 1, 5 ou 10 minutes.

deON-TIME

TEST 1 5 10 MIN

PRIORITÉ MANUELLE

Le mode manuel ne tionne que la nuit parce que la lumière du jour remet le capteur en mode AUTO.

Mettre l'interrupteur hors cir- cuit pendant une seconde, plus en circuit pour alterner entre les modes AUTO MANUEL.

Le mode manuel ne fonctionne que lorsque l'inter-rupteur ON-TIME est aux à nouveau positions 1, 5 ou 10. en circuit

hors circuit pendant 1 seconde,

puis ...

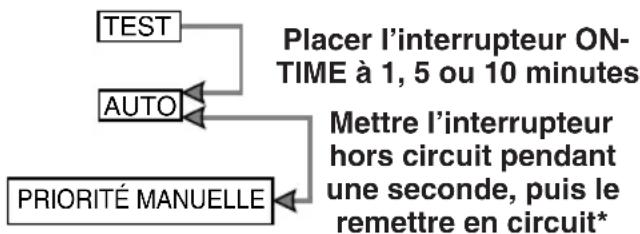

Résumé du mode de commutation

INSTALLATION

Pour un rendement optimal, montez le luminaire à environ 1,8 m au-dessus du sol.

AVERTISSEMENT : Coupez l'ali- cation au disjoncteur ou au fusible.

* Si vous ne savez plus dans se trouve l'appareil, couper l'aliment pendant une minute puis la rétablir. Après le temps d'étalonnage, la commande reviendra au mode AUTO.

MINUTERIE DUALBRITE ^MD

La lumière s'allume à mi-intensité p temps choisi après le crépuscule [Off (hors circuit) 3h, 6h, jusqu'à l'aurore]. Pour désactiver cette fonction, placez le commutateur à OFF. La fonction de détection de mouvement continuera toutefois de fonctionner tel que décrit dans ce guide. Si un mouvement est détecté, la lumière s'allume à pleine intensité pour le temps (ON-TIME) chois ou 10 minutes), puis revient en mode faible intensité.

À cause de la taille et du poids du luminaire, vous pourriez trouver utile de vous aider par une personne qui tiendra le luminaire pendant que vous raccordez les fils.

CÂBLAGE

Note : Tous les fils doivent être insta dans un conduit ou un autre dispositif acceptable, conformément au Code nation de l'électricité. Contactez un électricien qualifié pour toute question relative à la pertinence de l'installation.

AVERTISSEMENT: NE PAS raccor-le fil ROUGE à moins que vous ne liez commander d'autres luminaires moyen du détecteur de mouvement.

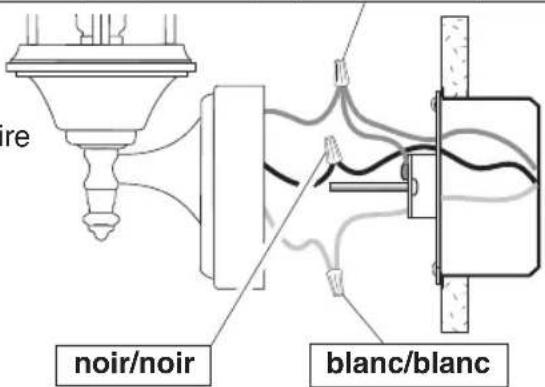

Torsadez ensemble les fils de la de jonction et ceux du luminaire comme indiqué ci-dessous. Utilisez des serre-fils. Si la boîte de jonction est en métal, vous pourriez nécessiter une «queue de co- chon» verte. Si vous avez des doutes sur la méthode de mise à la terre, consultez votre code du bâtiment.

Branchez les fils du luminaire aux fils dans la boîte de raccordement. Torsadez ces fils ensemble, puis ajoutez-y un connecteur de fils.

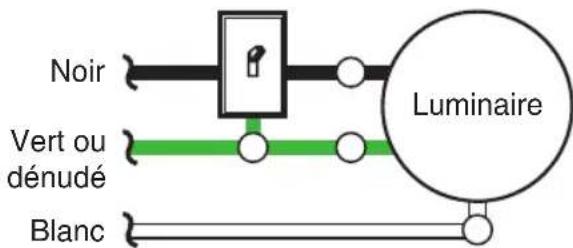

Une lanterne à détecteur de mouvement

Méthode de mise à la terre recommandée

Utilisez une «queue de cochon» verte (nor fournie) et torsadez-en une extrémité avec le fil nu du luminaire et le fil de terre de la boîte de jonction. Utilisez un serre-fils. Fixez l'autre extrémité de la «queue de cochon» avec la vis de terre (GND) sur la plaque de montage.

Deux lanternes à détecteur de mouvement

CÂBLAGE FACULTATIF

Ce luminaire est pourvu d'un capteur de 360 W. Puisque le luminaire a une intensité de seulement 100 W, un luminaire additionnel de 260 W peut être contrôlé par ce capteur. Lorsque vous déterminez l'intensité que peut supporter un luminaire, ne vous contentez pas de simplement lire l'intensité indiquée sur l'ampoule. Recherchez l'étiquette indiquant le wattage d'ampoule maximal de l'appareil.

Une fois que vous avez choisi les luminaires à raccorder et déterminé leur intensité maximale respective, additionnez les intensités. Par exemple, si vous avex 3 appareils dont l'intensité est 100 Watts, 150 Watts et 75 Watts respectivement, la charge totale est 325 Watts.

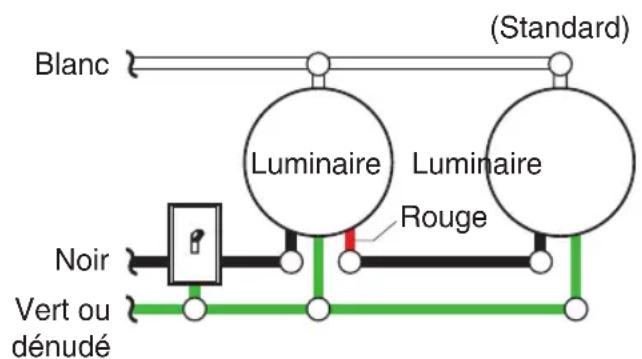

Diagramme de câblage 1 – Câblage d'un luminaire standard : Dénudez le fil rouge du détecteur de mouvement et raccordez-le au fil noir du luminaire standard. Branchez tous les fils blancs ensemble. L'intensité maximale ne doit pas dépasser 360 Watts (3,0 A).

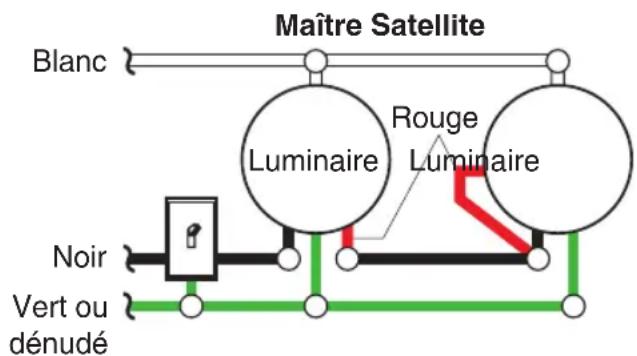

Diagramme de câblage 2 – Câblage d'un autre luminaire à détecteur de mouve (Maître / Satellite) : Dénudez le fil rouge des deux luminaires. Branchez le fil rouge du luminaire de commande (maître) aux fils rouge et noir du luminaire commandé (satellite).

Branchez tous les fils blancs ensemble. L'intensité maximale ne doit pas dépasser 360 Watts (3,0 A).

Diagramme de câblage 1

Diagramme de câblage 2

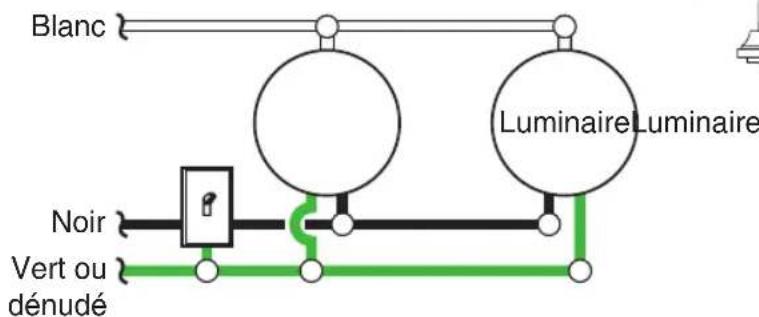

Il est aussi possible de raccorder deux luminaires à détection de mouvement de sorte que l'un ou l'autre des appareils allume simultanément les deux luminaires (double circuit maître). Il est recommandé que seuls des gens possédant une grande expérience de l'électricité tentent de réaliser cette configuration. Avant d'entreprendre ce type de câblage, veuillez communiquer avec notre Service à la clientèle au 1 800 858-8501 (service en anglais seulement). Si le câblage d'une installation à deux luminaires principaux n'est pas exécuté correctement, il pourrait entraîner la destruction des deux luminaires à détection de mouvement et annuler votre garantie. Nous nous excusons de ne pas pouvoir répondre à vos questions en français par téléphone.

COMPLÉTEZ L'INSTALLATION

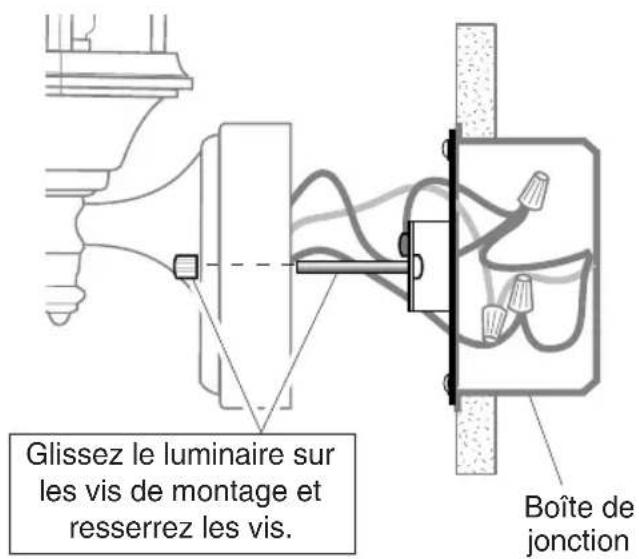

Insérez les fils dans la boîte de jonction. Assurez-vous qu'aucun fil n'est pincé.

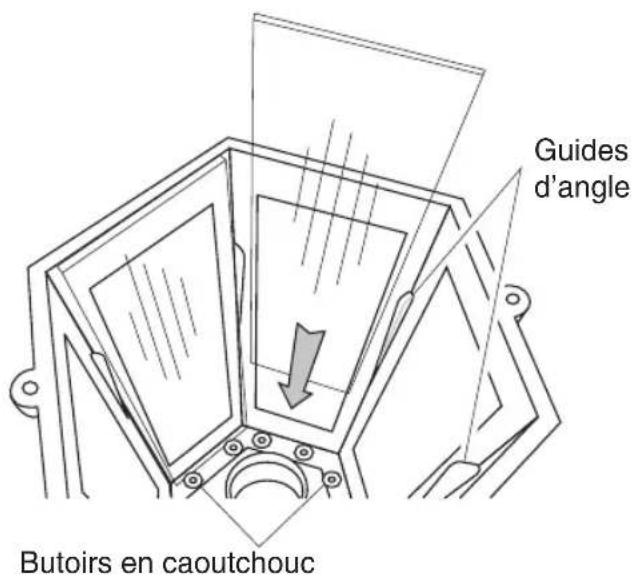

Installation des panneaux de verre de modèle 4193

□ Installez une ampoule de 100 W maximum, ou trois ampoules de 60 W de type candélabre.
□ Installez le dessus du luminaire. avec les vis décoratives.
□ Après avoir complété les essais de la page

Modèle 4193 seulement : installez les six panneaux de verre en les insérant comme indiqué ci-dessus. Les panneaux doivent fixeppuyer sur les guides d'angle de chaque côté et sur les butoirs de caoutchouc au fond.

17, calfeutrez la surface de montage Note : Comme pour tout article en ve du luminaire avec un scellant siliconépulez le luminaire avec précaution. résistant aux intempéries.

ESSAIS

□ Mettre en circuit le disjoncteur et l'interrupteur d'éclairage.

NOTE: Le capteur doit se réchauffer 1 ^1/2 minute avant de pouvoir détecter le mouvement. Lorsque l'appareil est mis en circuit, attendre 1 ^1/2 minute.

□ Mettez l'interrupteur de temps en circuit à la position TEST et l'interrupteur DUAL-BRITE ^MD à la position OFF.

TEST 1 5 10 MIN ON-TIME

OFF 3 6 DUSK TO HOUR DAWN

Éviter de pointer l'appareil:

• Sur des flaques d'eau ou des objets dont la température change rapidement. Ces sources peuvent causer des déclments intempestifs.
• Vers des zones où des animaux ou la circulation risquent de déclencher pareil.
• Sur des objets avoisinants de grande dimension et de couleur claire. La réflexion pourrait déclencher la fonction de mise hors circuit à la lumière du jour. Ne pas pointer d'autres sources lumineuses sur la commande d'éclairage.

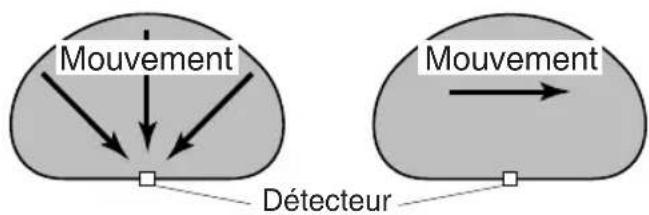

Portée maximale Angle de couverture maximale

Le détecteur est moins sensible au mouvement dans sa direction.

Le moins sensible Le plus sensible

☐ Marchez dans la zone de couvertuil et notez l'endroit où vous êtes lorsse l'éclairage s'allume.

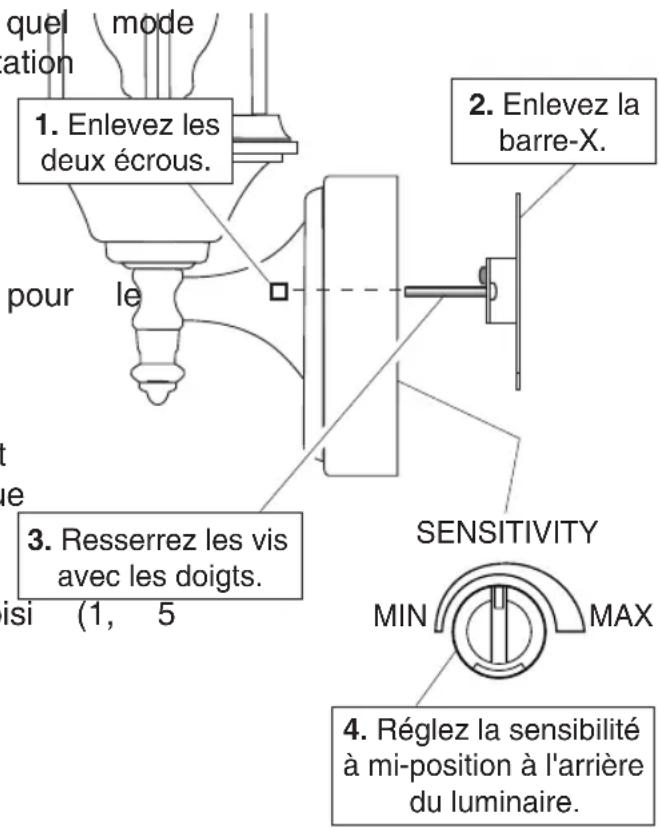

Si vous désirez changer la sensibilité temporairement, enlevez le luminaire et faites le réglage nécessaire. Une trop grande sensibilité peut augmenter les déclenchements intempestifs.
☐ Placer l'interrupteur ON-TIME à 1, 5 ou 10 minutes.
Réglez le temps après le crépuscule où vous voulez que l'éclairage d'accentuation nché s'allume.

l'ap-

FICHE TECHNIQUE

Portée .... Jusqu'à 9,1 m (varie selon la température environnante)

Modes de fonctionnement .... Essai, automatique et priorité manuelle

Angle de détection ... Jusqu'à 180°

Minuterie ..... 1, 5 ou 10 minutes

Charge électrique ... Voir la capacité l'appareil pour la puissance maximum

DUALBRITE ^MD ..... Fermé, 3, 6 heures, crépuscule-aurore

Capacité du capteur . Jusqu'à 360W (3,0 maximum Tungstène à incandescence

HeathCo LLC se réserve le doit d'abandonner tout produit et d'en changer les spécifications, en tout temps et sans contracter quelc obligation que ce soit quant à l'incorporation de nouvelles caractéristiques aux produits déjà vendus.

Courant requis ..... 120 V c.a., 60 Hz.

GUIDE DE DÉPANNAGE

SYMPTÔME	CAUSE POSSIBLE
La lampe ne s'allume pas.	1. L'interrupteur d'éclairage est en position hors circuit.2. L'ampoule au quartz est desse rée ou grillée.3. Le fusible du circuit a sauté ou disjoncteur est en position hors circuit.4. La fonction de mise hors circuit à la lumière du jour est engagée (Revérifier quand il fait nuit).5. Mauvais câblage, s'il s'agit d'un nouvelle installation.
La lampe s'allume le jour.	1. La commande d'éclairage installée dans un endroit relativement sombre.2. La commande d'éclairage en mode essai. (Placer l'interrupteur ON-TIME à 1, 5 ou 10 minutes.)
La lampe s'allume sans raison apparente.	1. La commande d'éclairage peut détecter de petits animaux, des arbres agités par le vent ou la circulation automobile. (Réduisez la portée).2. Le réglage de portée é élevé. (Réduisez la portée).

SYMPTÔME	CAUSE POSSIBLE
La lampe reste allumées continuellement. est	1. Le détecteur de la commande d’éclairage pointe vers une source de chaleur comme un évent d’aération, un évent de sécheuse ou une surface peinte de couleur vive réfléchissant la chaleur. (Réduisez la portée).2. La commande d’éclairage est en mode Manuel (faites-la passer au mode Auto).3. La commande d’éclairage est en mode DUALBRITE^MD .4. Le réglage de portée est trop élevé. (Réduisez la portée).
La lampe estclignote.	1. La commande d’éclairage est en mode essai et se réchauffe. (Le clignotement est normal dans ces deux cas).2. La chaleur qui est réfléchie par d’autres objets peut affecter la commande d’éclairage.(Réduisez la portée).

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l'aide avant de retourner l'article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com. Si le problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 8 h 00 et 17 h 00, HNC, du lundi au vendredi. Vous pouvez aussi écrire au :

HeathCo LLC

* Lors d'un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro du modèle, date d'achat et endroit de l'achat.

Aucune pièce de rechange n'est disponible pour ce produit.

Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.

GARANTIE LIMITÉE DE 2 ANS

Il s'agit d'une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également jouir d'autres droits, variables d'une province à l'autre.

Pendant une période de 2 ans à compter de la date d'achat, toute anomalie de fonctionnement imputable à un vice de matériau ou de main-d'oeuvre sera corrigée gratuitement.

Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas couverts par cette garantie. Le service non autorisé ou la modification du produit ou d'un ou l'autre de ses composants fournis invalidera totalement la présente garantie. Cette garantie n'inclut pas le remboursement pour le dérangement, l'installation, le réglage, la perte d'utilisation, le service non autorisé ou les frais d'expédition pour le renvoi de la marchandise. La garantie ne couvre que les produits assemblés HeathCo LLC et ne s'étend pas aux autres équipements et composants que le client pourrait utiliser conjointement avec nos produits. CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L'EFFET QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES. LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S'Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU'ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n'autorisent pas l'exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l'exclusion ci-dessus pourrait ne pas s'appliquer à vous. Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.
