MODE D'EMPLOI 4305 Heath Zenith

Luminaire de véranda à détecteur de mouvement

Modèle 4305

CARACTÉRISTIQUES

• Allume l'éclairage lorsqu'un mouvement est détecté.
• Éteint automatiquement l'éclairage.
• Photocellule qui maintient l'éclairage éteint pendant la période de lumière du jour.

Cet emballage contient:

• Lampe d'entrée
• Console de montage universelle facile à utiliser
• Ferrures de montage
• Coinceur câblé
• Protecteur de lentille

EXIGENCES

• La commande d'éclairage nécessite une alimentation 120 volts c.a.
• Si vous désirez utiliser la priorité manuelle, la commande doit être branchée à un interrupteur.
• Certains codes de bâtiment locaux peuvent exiger que l'installation soit faite par un électricien qualifié.

FONCTIONNEMENT

Mode : Temps en circuit : En fonction :jour nuit
Essai	5 secondes x x
Auto	1, 5, ou 10 min. x
Manuel	au choix, amanecer*	x

* Revient au mode automatique au lever du soleil.

Avant l'installation, inscrivez ici le numéro de modèle qui se trouve à l'intérieur de l'appareil. Joignez-y le reçu d'achat pour les réclamations sous garantie.

Numéro de modèle :

Note: Après mise en circuit, attendre environ 1 12 minute pour que l'étalonnage du circuit soit complété.

ESSAI

Placez le commutateur ON-TIME à la position TEST.

AUTOMATIQUE

Amener l'interrupteur de temps en circuit (ON-TIME) à la position correspondant à 1,5 ou 10 minutes.

PRIORITÉ MANUELLE

Le mode manuel ne fonctionne que la nuit parce que la lumière du jour remet le capteur en mode AUTO. Mettre l'interrupteur hors circuit pendant une seconde, plus en circuit pour alterner entre les modes AUTO et MANUEL. Le mode manuel ne fonctionne que lorsque l'interrupteur ON-TIME est aux positions 1, 5 ou 10.

hors circuit pen- dant 1 seconde, puis ...

... à nouveau en circuit

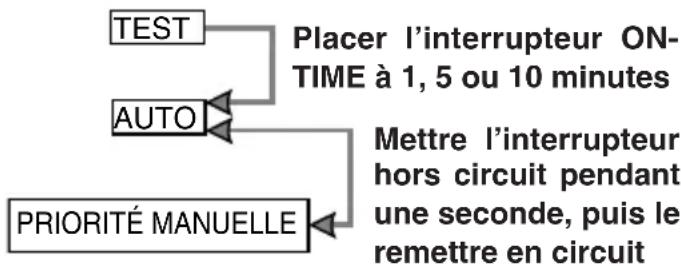

RÉSUMÉ DU MODE DE COMMUTATION

* Si vous ne savez plus dans quel mode se trouve l'appareil, couper l'alimentation pendant une minute puis la rétablir. Après le temps d'étalonnage, la commande reviendra au mode AUTO.

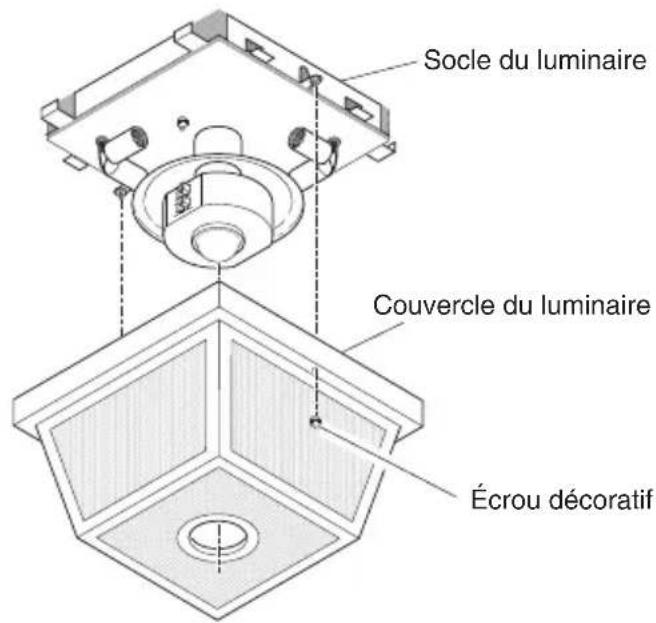

DÉMONTAGE DU LUMINAIRE

1. Retirez les deux écrous décoratifs du couvercle du luminaire.
2. Retirez le socle du luminaire.

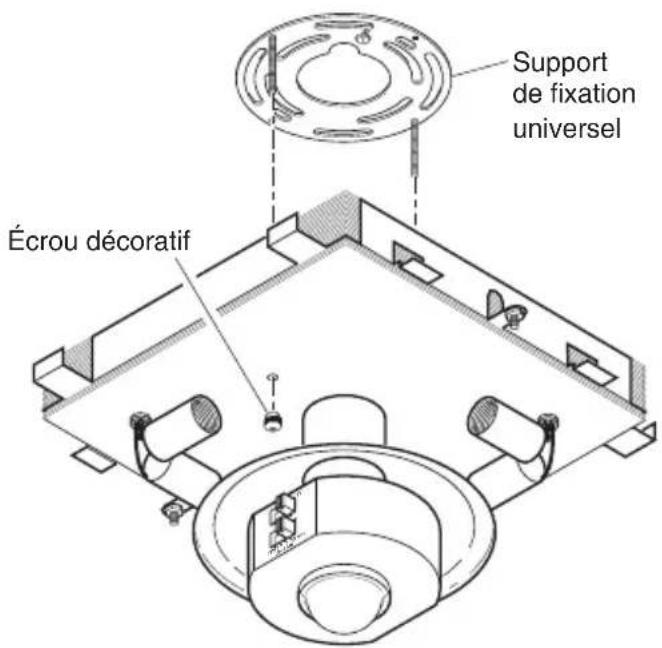

1. Retirez les deux écrous décoratifs des vis du luminaire du support de fixation universel.
2. Retirez le support de fixation universel du socle.

INSTALLATION DU SUPPORT DE FIXATION UNIVERSEL

Pour de meilleurs résultats, installez l'appareil à au moins 2,4 m du sol.

MISE EN GARDE : Coupez l'alimentation au disjoncteur ou au fusible.

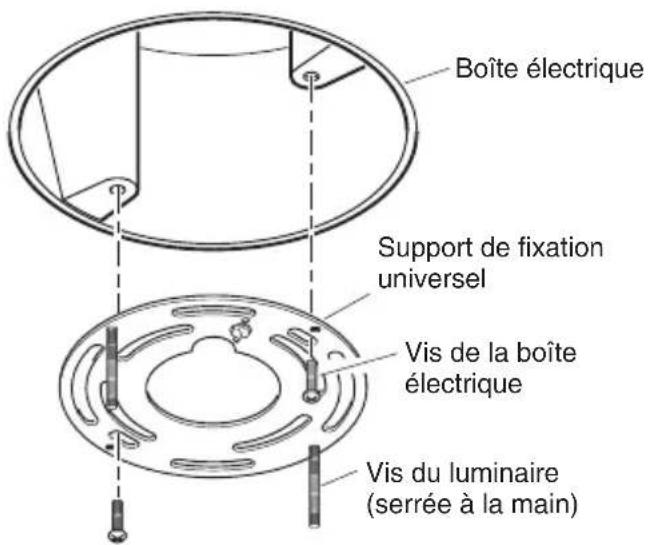

1. Serrez les deux vis du luminaire à la main.
2. Fixez le support de fixation universel à la boîte électrique au moyen des deux vis fournies.

BRANCHEMENT DES FILS

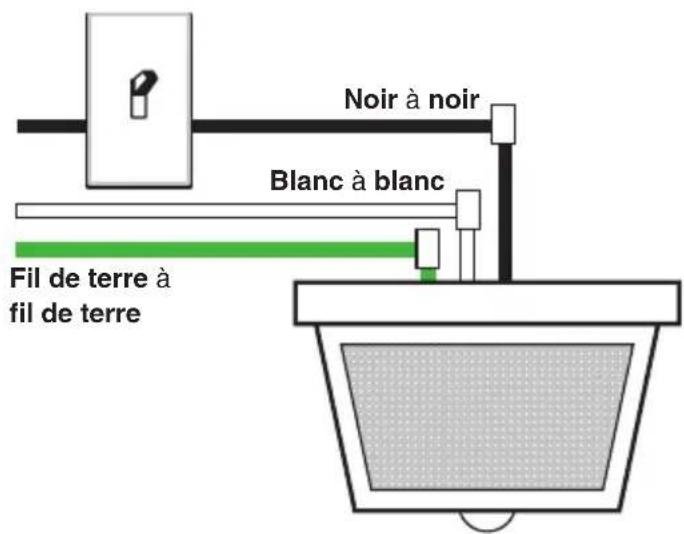

1. Raccordez les fils de la boîte électrique aux fils du luminaire, comme illustré dans le diagramme ci-dessous.

ATTENTION : NE RETIREZ PAS le connecteur du fil ROUGE et ne raccordez pas le fil ROUGE, à moins que vous ne désiriez raccorder d'autres luminaires à ce luminaire à détecteur de mouvement.

1. Torsadez les fils, puis fixez-les au moyen d'un connecteur.

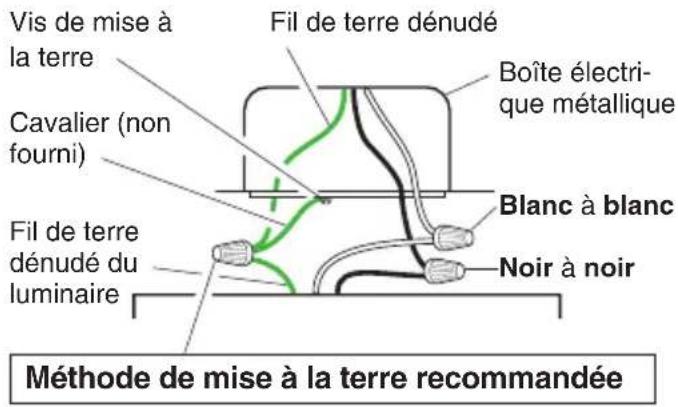

Note : Si vous utilisez une boîte électrique métallique, suivez la méthode de mise à la terre indiquée dans l'illustration suivante. Si vous n'êtes pas certain de la méthode à utiliser, consultez le code du bâtiment local.

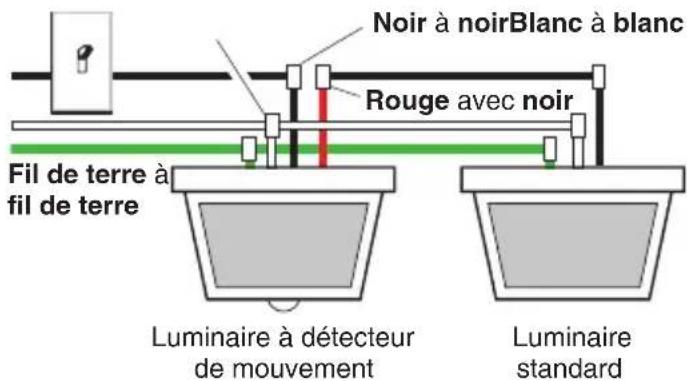

Un luminaire à détection de mouvement

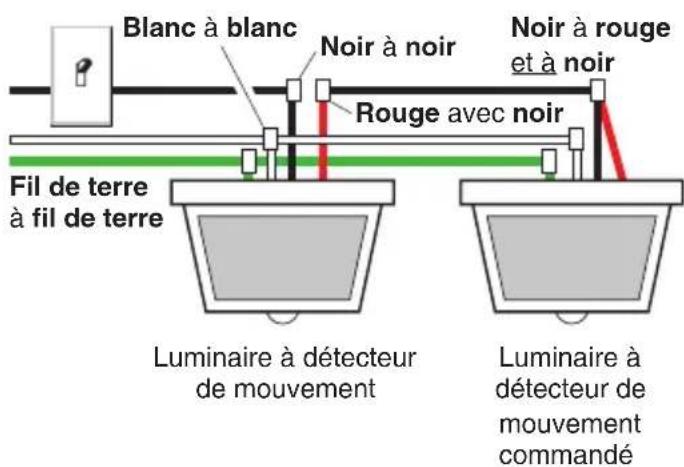

Deux luminaires à détection de mouvement (fonctionnant de façon indépendante)

Autres options de raccordement

Ce luminaire peut être branché de façon à commander un autre luminaire, avec ou sans détecteur de mouvement. Consultez le diagramme de câblage ci-dessous pour effectuer les connexions appropriées.

Note : Le câblage doit être conforme aux exigences du Code canadien de l'électricité et être dans une canalisation ou un autre moyen acceptable. Si vous avez des doutes sur la convenance du système, communiquez avec un électricien compétent.

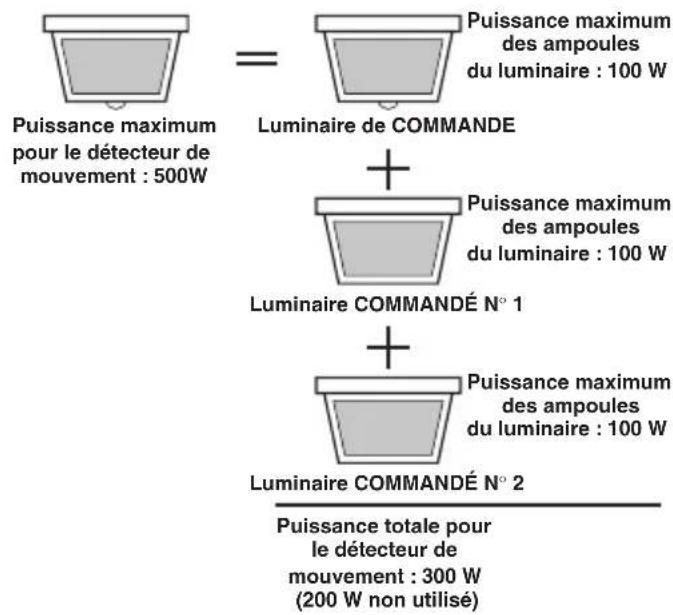

Lors de la commande d'un autre luminaire, vous devez respecter la puissance maximum du détecteur de mouvement de ce luminaire. Consultez l'illustration ci-dessous pour un exemple du calcul de la puissance maximum des ampoules de ce luminaire.

IMPORTANT : Lors de la détermination de la puissance maximum des ampoules du luminaire commandé, vérifiez la puissance maximum inscrite sur l'étiquette et non pas celle inscrite sur les ampoules actuellement installées dans le luminaire.

Raccordement d'un luminaire à détecteur de mouvement pour la commande d'un luminaire standard

Raccordement d'un luminaire à détecteur de mouvement pour la commande d'un autre luminaire à détecteur de mouvement

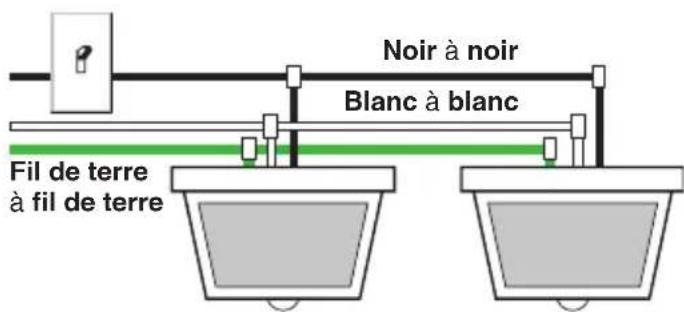

Il est aussi possible de raccorder ensemble deux luminaires à détecteur de mouvement de façon que l'un ou l'autre entraîne l'allumage des appareils (système à double commande). Il est recommandé que les seulement gens avec l'expérience d'installation électrique tentent cette configuration. Avant d'entreprendre ce type de câblage, veuillez contact notre Service à la clientèle (voir Service Technique). Si le raccordement d'un système à double commande n'est pas effectué correctement, cela risque de détruire les deux luminaires et d'annuler la garantie.

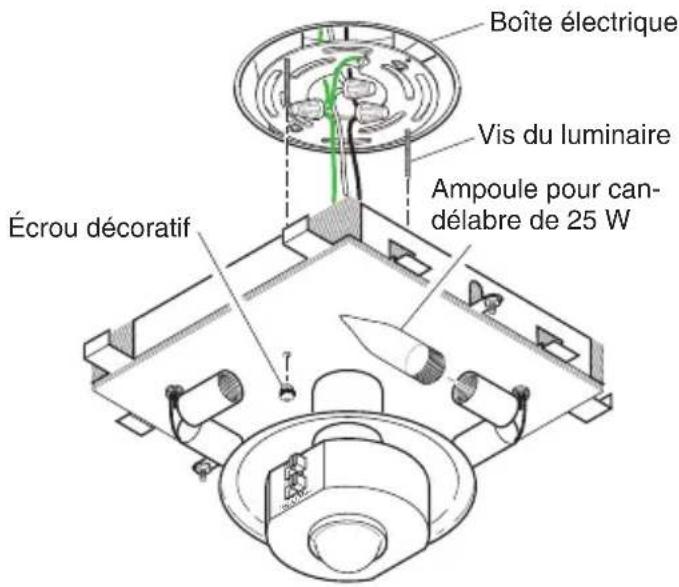

INSTALLATION DU SOCLE DU LUMINAIRE SUR LA BOÎTE ÉLECTRIQUE

1. Repoussez les fils à l'intérieur de la boîte électrique.
2. Faites glisser le socle du luminaire sur les vis fixées au support, puis serrez fermement les écrous décoratifs de façon qu'ils s'appuient sur le socle.
3. Installez quatre ampoules pour candélabre (d'une puissance maximum de 25 W chacune).
4. Consultez la section ESSAIS avant d'installer le couvercle.
5. Une fois les commutateurs réglés et les essais terminés, installez le couvercle au moyen des deux écrous décoratifs.

ESSAIS

1. Mettre en circuit le disjoncteur et l'interrupteur d'éclairage.

Note : Le capteur doit se réchauffer 1 ^1/2 minute avant de pouvoir détecter le mouvement. Lorsque l'appareil est mis en circuit, attendre 1 ^1/2 minute.

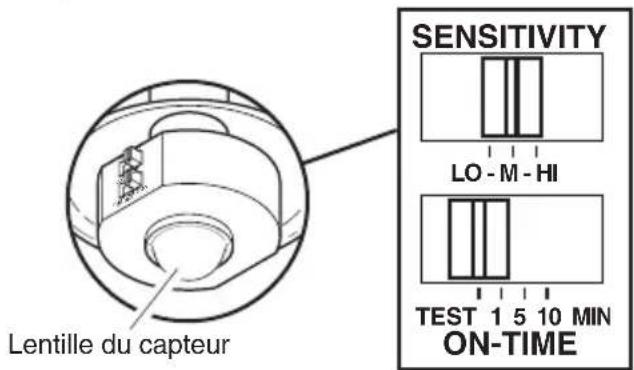

2. Placez le commutateur SENSITIVITY à la position M et le commutateur ON-TIME à la position TEST.

1. Marcher dans la zone de couverture et noter à quel endroit l'éclairage se déclenche. En mode TEST, l'éclairage s'allume pendant 5 secondes seulement avant de s'éteindre.
2. Réglez la SENSIBILITÉ pour augmenter ou réduire la portée du détecteur, au besoin. Une trop grande sensibilité peut entraîner des déclenchements intempestifs attribuables à la présence de source de chaleur dans la zone de couverture (consultez la section Réglage de la zone de couverture ou Guide de Dépannage).
3. Réglez, à votre goût, le ON-TIME de fonctionnement du luminaire après détection du mouvement (1, 5 ou 10 minutes).

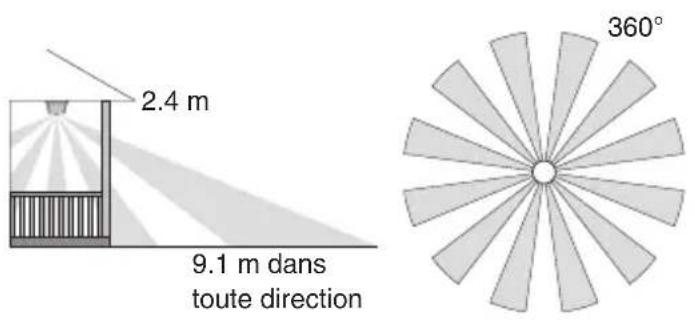

Portée maximale Angle de couverture (Vue en plongée)

* Sans le protecteur de lentille.

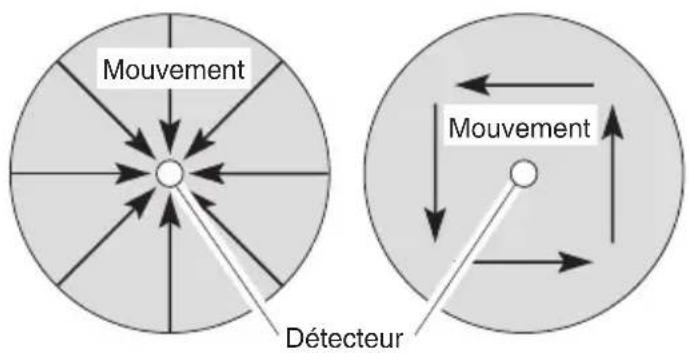

Le capteur est moins sensible aux mouvements des objets qui se dirigent vers lui qu'aux mouvements des objets qui traversent la zone de couverture.

Le moins sensible Le plus sensible

RÉGLAGE DE LA ZONE DE COUVERTURE

Le capteur de ce détecteur décèle les mouvements en raison du passage de la chaleur (chaleur corporelle) dans la zone de couverture. Cependant, vous trouvezé ci-dessous des exemples d'objets qui produisent de la chaleur et qui, par conséquent, pourraient entraîner le déclenchement de l'appareil :

• Eaux de piscine • Climatiseur
- Sortie de séchoir à linge • Animaux en cage
- Évent de chauffage • Circulation automobile Si vous croyez qu'une telle source de chaleur entraîne le déclenchement du luminaire et que vous n'arrivez pas à régler le problème en réduisant la sensibilité du capteur, vous pouvez installer un protecteur de lentille (fourni). Le protecteur de lentille en plastique est formé de 6 sections. Chaque section réduit l'angle de couverture d'environ 30°. De plus, il est possible d'enlever la pointe de chaque section pour modifier la portée efficace du capteur.

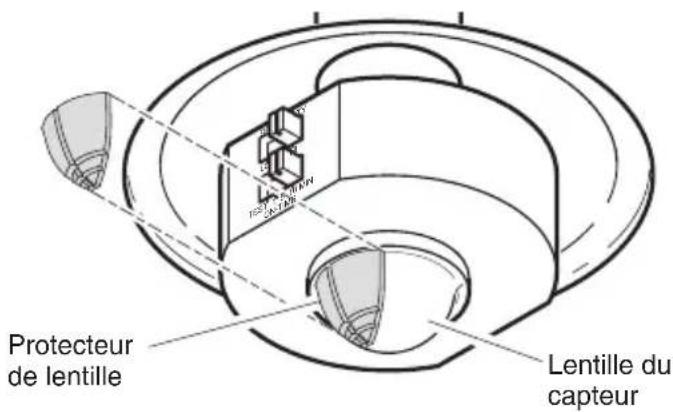

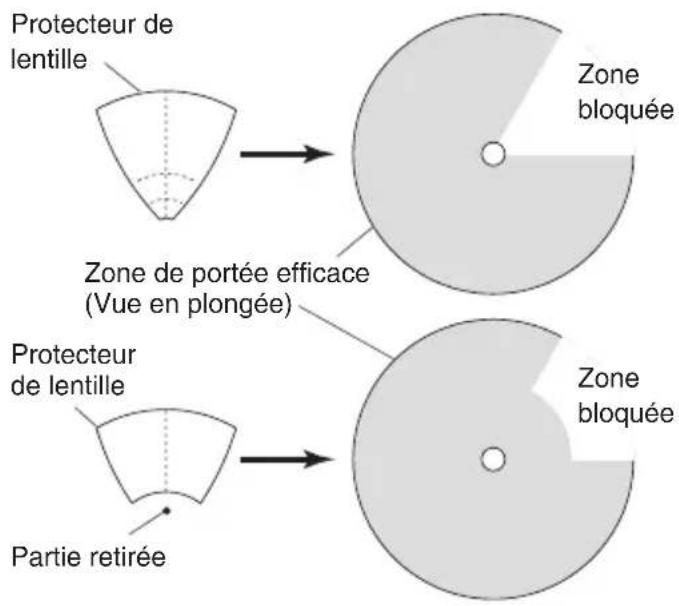

1. Séparez le nombre de sections dont vous avez besoin pour cacher la zone de couverture.
2. Découpez la quantité de ruban-mousse nécessaire pour coller le protecteur sur la lentille du capteur.
3. Retirez la pellicule protectrice d'un côté du ruban-mousse, puis collez le ruban à l'intérieur du protecteur de lentille.
4. Retirez la pellicule protectrice de l'autre côté du ruban-mousse, puis collez-le sur le capteur de mouvement.

1. Faites un nouvel essai pour vous assurer que la source de chaleur ne cause plus de problème. Note : Pour déterminer le nombre de sections de protecteur dont vous avez besoin, appliquez les sections une à la fois. Vous pouvez toujours rajouter des sections au besoin.

FICHE TECHNIQUE

Portée....Jusqu'à 9,1 m [varie selon la température environnante].

Angle de détection....360°

Charge électrique ....Jusqu'à 100 W maximum Tungstène à incandescence [maximum de 25 W par support].

Type d'ampoule ....Culot de candélabre, Type B, 25 W maximum

Capacité du détecteur ...... Jusqu'à 500 W (4,2 A) maximum Tungstène à incandescence

Courant requis....120 V c.a., 60 Hz

Modes de fonctionnement ...... TEST, AUTO et MAUNEL

Minuterie de fonctionnement .... 1, 5 ou 10 minutes

HeathCo LLC se réserve le doit d'abandonner tout produit et d'en changer les spécifications, en tout temps et sans contracter quelque obligation que ce soit quant à l'incorporation de nouvelles caractéristiques aux produits déjà vendus.

GUIDE DE DÉPANNAGE

SYMPTÔME	CAUSE POSSIBLE
La lampe ne s'allume pas.	1. L'interrupteur d'éclairage est en position hors circuit.2. Les ampoules sont lâches ou grillées.3. Le fusible du circuit a sauté ou le disjoncteur est en position hors circuit.4. La fonction de mise hors circuit à la lumière du jour est engagée. (Revérifier quand il fait nuit).5. Mauvais câblage, s'il s'agit d'une nouvelle installation.
La lampe s'allume le jour.	1. Le capteur peut être installé dans un endroit relativement sombre.2. Capteur en mode Test. (Placer l'interrupteur ON-TIME à 1, 5 ou 10 minutes).
La lampe s'allume sans raison apparente.	1. Le capteur détecte peut-être de petits animaux ou la circulation automobile. (Réduisez la portée).2. Le réglage de portée est trop élevé. (Réduisez la portée).

SYMPTÔME	CAUSE POSSIBLE
La lampe reste allumées continuellement.	1. La zone de couverture comprend une source de chaleur : évent, sortie de séchoir à linge ou surface brillante qui reflète la chaleur. (Installez une section de protecteur sur la lentille du capteur, dans la direction de la source de chaleur.)2. La capteur est en mode Manuel (faites-la passer au mode Auto).3. Le réglage de portée est trop élevé. (Réduisez la portée).
La lampe cli-gnote.	1. La chaleur qui est réfléchie par d'autres objets peut affecter la commande d'éclairage. (Réduisez la portée).2. Le capteur est en mode TEST. (En mode TEST, l'éclairage demeure allumé seulement pendant 5 secondes.)
L'éclairage ne demeure pas allumé en mode Manuel.	1. Un grand objet de couleur pâle se trouve à proximité et reflète la lumière, ce qui déclenche la fonction d'arrêt. Évitez de diriger d'autres lumières sur le capteur.

Ce dispositif est conforme à la partie numéro 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent perturber son fonctionnement.

CAN ICES-3 (B)/NMB-3(B)

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l'aide avant de retourner l'article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com. Si le problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 8 h 00 et 17 h 00, HNC, du lundi au vendredi. Vous pouvez aussi écrire au :

HeathCo LLC

P.O. Box 90045

* Lors d'un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro du modèle, date d'achat et endroit de l'achat.

Aucune pièce de rechange n'est disponible pour ce produit.

Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.

GARANTIE LIMITÉE DE 2 ANS

Il s'agit d'une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également jouir d'autres droits, variables d'une province à l'autre.

Pendant une période de 2 ans à compter de la date d'achat, toute anomalie de fonctionnement imputable à un vice de matériau ou de main-d'oeuvre sera corrigée gratuitement.

Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas couverts par cette garantie. Le service non autorisé ou la modification du produit ou d'un ou l'autre de ses composants fournis invalidera totalement la présente garantie. Cette garantie n'inclut pas le remboursement pour le dérangement, l'installation, le réglage, la perte d'utilisation, le service non autorisé ou les frais d'expédition pour le renvoi de la marchandise.

La garantie ne couvre que les produits assemblés HeathCo LLC et ne s'étend pas aux autres équipements et composants que le client pourrait utiliser conjointement avec nos produits.

CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L'EFFET QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.

LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S'Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU'ELLES SOIENT PRÉVISIBLES OUNON. Certaines provinces n'autorisent pas l'exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l'exclusion ci-dessus pourrait ne pas s'appliquer à vous. Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.
