MODE D'EMPLOI Goldie Jogger Klarfit

FICHE TECHNIQUE Numéro d'article 10045147, 10045148 Charge admissible 40 kg Vitesse maximale recommandée 16 km/h FABRICANT & IMPORTATEUR (GB) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande Bretagne : Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom SOMMAIRE Fabricant & importateur (GB) 13 Consignes de sécurité 4 Contenu de l'emballage 5 Montage 6 Attelage de la remorque au vélo 9 Chargement et déchargement des animaux domestiques 11 Fonction jogging 11 Cher client, chère cliente, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Lisez attentivement les consignes suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le pOIduit28

• La remorque est destinée uniquement au transport d'animaux domestiques. Aucun passager humain !

• Charge maximale : 40 kg

• Conduisez toujours avec le hayon fermé. Pendant que vous roulez, votre animal doit toujours être attaché avec la laisse de sécurité ajustée à la bonne longueur.

• Vitesse maximale : 16 km/h

• Portez toujours un casque pour rouler.

• Inspectez soigneusement les vis, les écrous et les goupilles de sécurité. Assurez-vous que toutes ces pièces sont correctement serrées ou sécurisées.

• Sachez que le remorquage augmente votre distance de freinage et peut affecter votre capacité à contrôler le vélo. Entraînez-vous minutieusement dans une zone sûre jusqu'à vous sentir à l'aise.

• Utilisez uniquement les roues fournies par le fabricant avec une pression de pneu de 30 à 35 bars.

• N'apportez aucune modication à la remorque ou à l'attelage de remorque qui pourrait entraîner des blessures, voire la mort.29

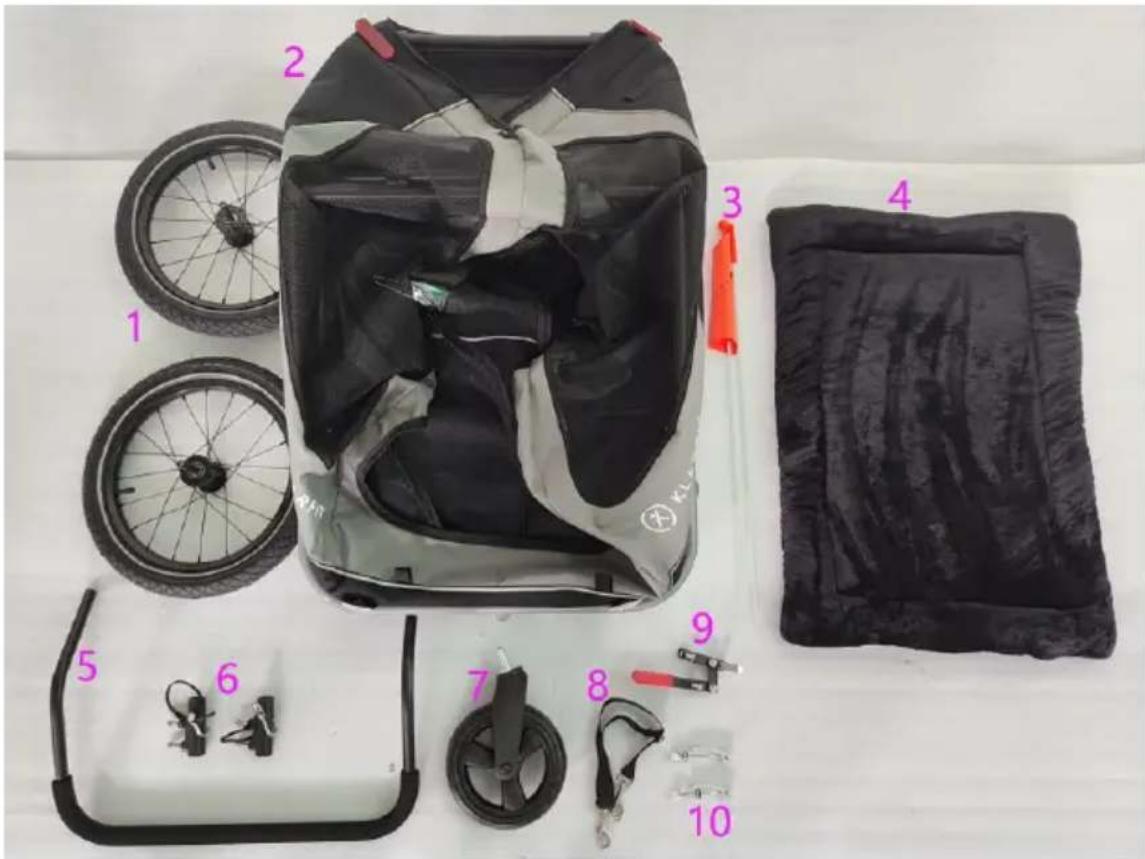

# Description Quantité 1 Roues arrière 2 2 Carrosserie 1 3 Drapeau de sécurité 1 4 Tapis 1 5 Barre de poussée 1 6 Support pour barre de poussée 2 7 Roue avant 1 8 Laisse de sécurité 1 9 Frein de stationnement 1 10 serrage rapide 230

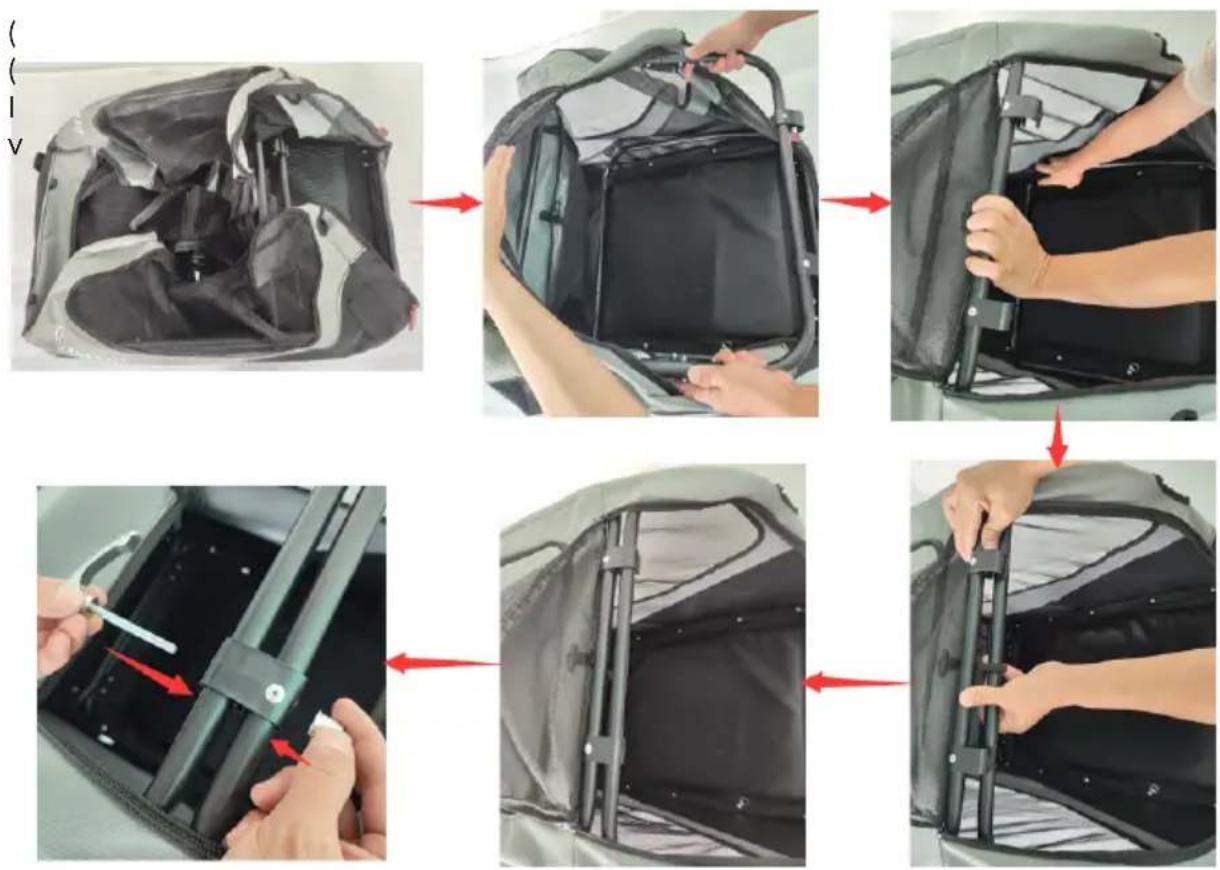

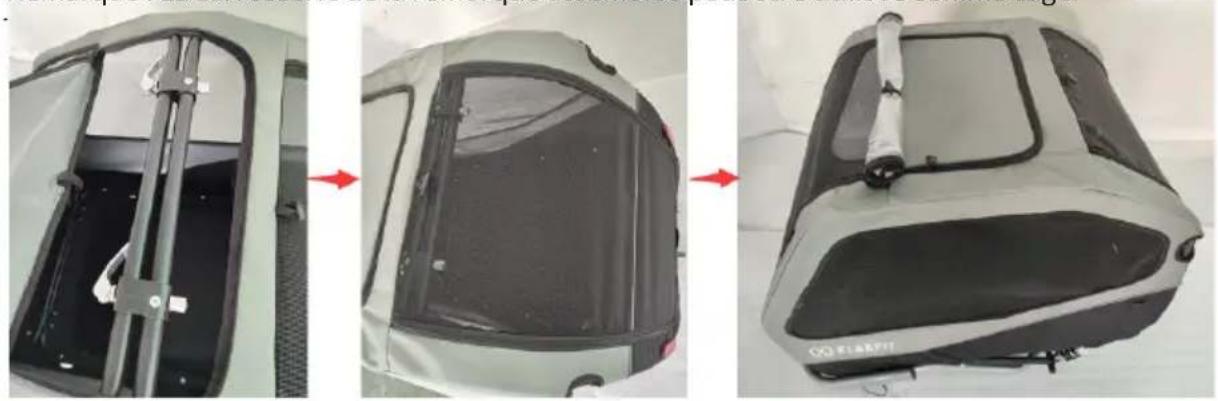

(1) Sortez la carrosserie de la remorque de la boîte, dépliez le mécanisme de pliage du cadre (Remarque : appuyez sur le bouton et faites-le glisser vers l'intérieur pour le plier), assemblez le cadre comme décrit dans les images et étapes suivantes. Utilisez le verrouillage rapide du tube du cadre, veuillez vous assurer que le cadre se verrouille en toute sécurité (1). Sortez la carrosserie de la remorque du carton, dépliez le mécanisme de pliage du cadre (Remarque : appuyez sur le bouton dessus et poussez vers l'intérieur pour le plier), assemblez le cadre selon les images et les étapes suivantes. Utilisez le serrage rapide du tube du cadre, veuillez vous assurer que le cadre est verrouillé en toute sécurité. (2) Reliez fermement les deux côtés avec la fermeture à serrage rapide, puis tirez la fermeture à glissière vers le haut. Remarque : La carrosserie de la remorque assemblée peut être utilisée comme cage.31

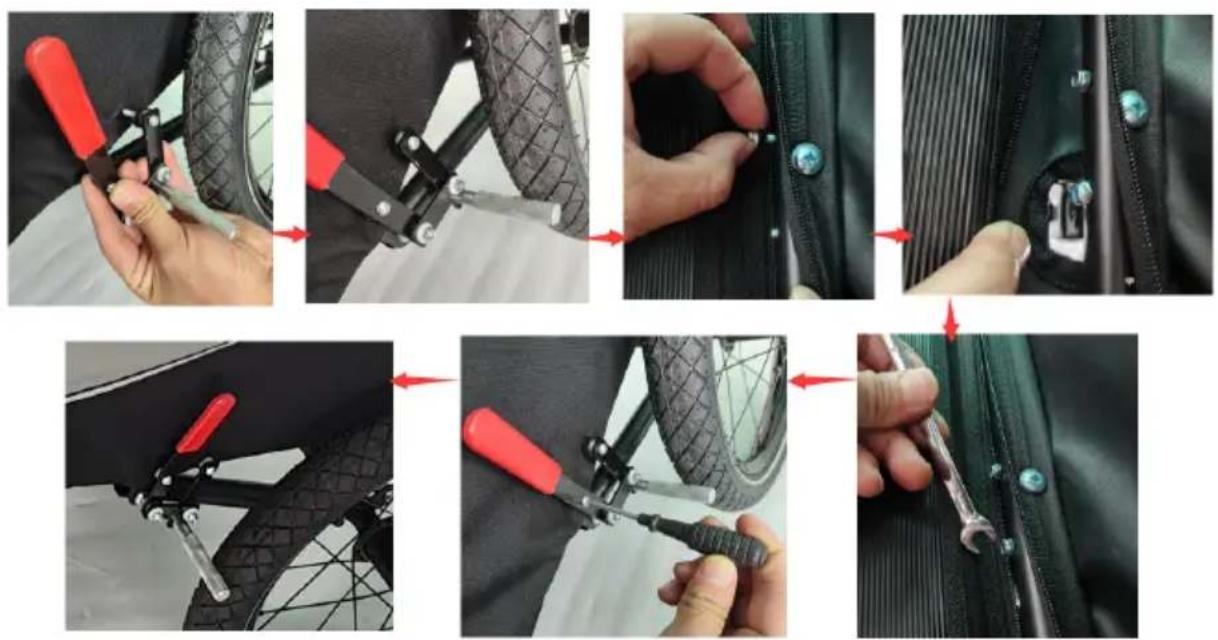

2. Installation du frein de stationnement

Ouvrez la fermeture à glissière sous le panneau latéral à l'intérieur, insérez la vis dans le trou de montage, placez l'écrou sur la vis à l'intérieur, utilisez la clé plate (8 mm) ou la clé à douille (8 mm) et le tournevis pour régler le frein de stationnement des deux côtés. selon les images et les étapes d'assemblage suivantes, assurez-vous que le frein de stationnement est fermement installé.

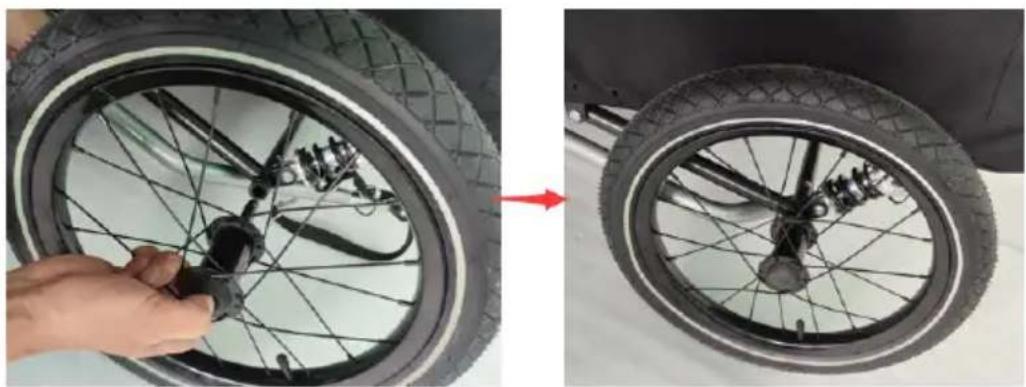

3. Montage des roues

Appuyez sur le bouton de centrage de l'essieu et insérez l'essieu dans le tube du cadre en même temps, assurez-vous que la roue est solidement montée. Remarque : Appuyez sur le bouton et effectuez l'étape inverse pour retirer la roue.32

4. Installez l'attelage de remorque

Soulevez la remorque. Retirez la goupille de verrouillage du trou arrière de la xation de la barre d'attelage. Faites pivoter le timon de 180°. Verrouillez le timon en réinsérant la goupille de verrouillage. MISE EN GARDE ! Risque de blessure grave potentiellement mortelle Avant d'utiliser la remorque, la goupille de verrouillage de l'attelage de remorque doit être enclenchée. Un attelage mal xé peut se détacher pendant la conduite, entraînant des blessures graves, voire la mort.

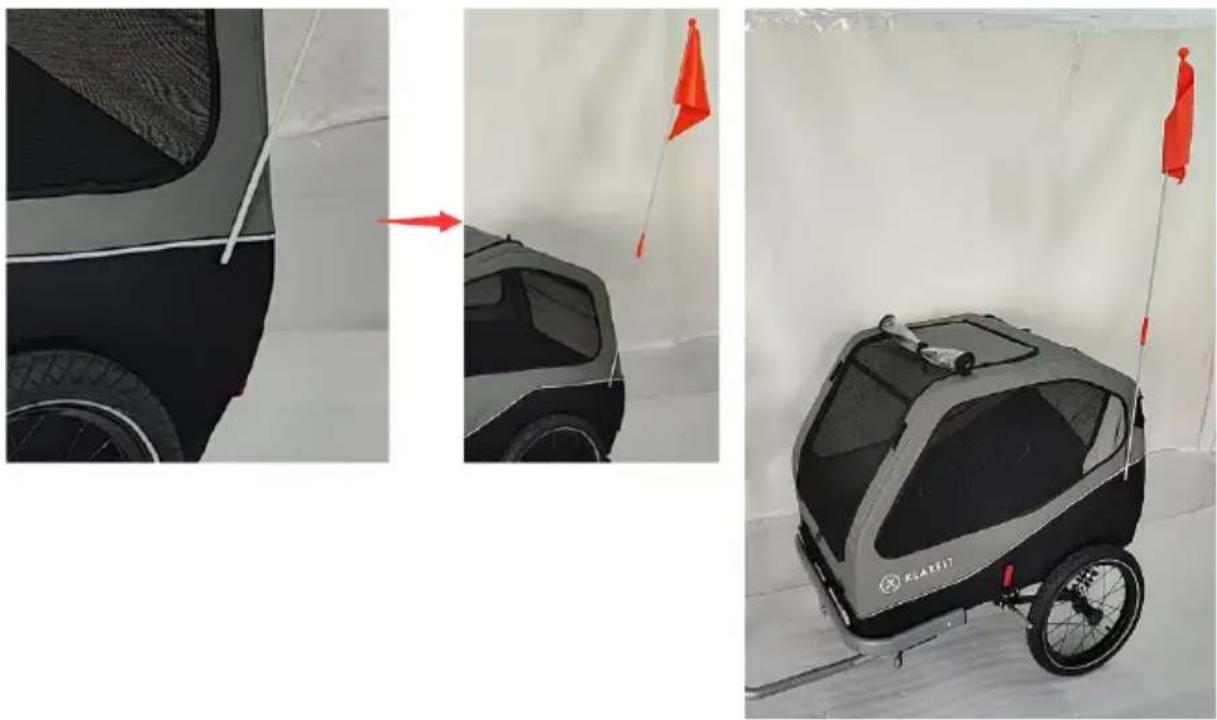

5. Fixation du drapeau de sécurité

Insérez le mât du drapeau dans la poche du drapeau située dans le coin arrière gauche du panneau latéral. Utilisez toujours le drapeau de sécurité. Il s'agit d'un élément de sécurité important qui contribue à vous rendre plus visible auprès des conducteurs et des autres cyclistes.33

ATTELAGE DE LA REMORQUE AU VÉLO REMARQUE : L'attelage universel ne convient qu'aux vélos équipés d'axes pleins et/ou d'essieux à serrage rapide.

1. Vélos à axe plein

Retirez l'écrou de l'essieu gauche du vélo. Les éventuelles entretoises ou rondelles peuvent généralement être conservées. Placez l'attelage sur l'essieu et réinstallez l'écrou. MISE EN GARDE ! Risque de blessure grave potentiellement mortelle

• L'écrou d'essieu doit être serré sur le letage de l'essieu d'au moins 5 tours complets pour garantir une force de serrage sufsante. Un letage trop court peut provoquer le desserrage involontaire de la roue arrière, provoquant des blessures graves, voire la mort.

• Enroulez la sangle de sécurité autour de la base et xez-la à l'anneau en D de l'attelage de remorque à l'aide du mousqueton. MISE EN GARDE ! Risque de blessure grave potentiellement mortelle : L'attelage et la ceinture de sécurité doivent être correctement installés. Vériez régulièrement l'attelage et l'attelage de remorque pour déceler tout dommage ou toute xation desserrée. Un assemblage endommagé ou inapproprié peut entraîner des blessures graves, voire la mort.34

2. Vélos avec axe à serrage rapide

Retirez le système de serrage rapide du vélo et insérez-le dans l'embrayage avec l'axe à serrage rapide. Repoussez le serrage rapide à travers l'axe de roue creux, vissez l'écrou et serrez le serrage rapide avec la pression correcte. Pour garantir que le moyeu est sufsamment serré dans l'axe creux, le levier de serrage rapide doit commencer à s'enclencher lorsqu'il passe de la position ouverte à la position médiane, et à l'approche de la position fermée, vous devriez ressentir une résistance importante lors du serrage. Si le levier de serrage rapide est trop facile ou difcile à déplacer, serrez ou desserrez l'écrou de serrage rapide de l'autre côté du moyeu. MISE EN GARDE ! Risque de blessure grave potentiellement mortelle

• L'écrou d'essieu doit être serré sur le letage de l'essieu d'au moins 5 tours complets pour garantir une force de serrage sufsante. Un letage trop court peut provoquer le desserrage involontaire de la roue arrière, provoquant des blessures graves, voire la mort.

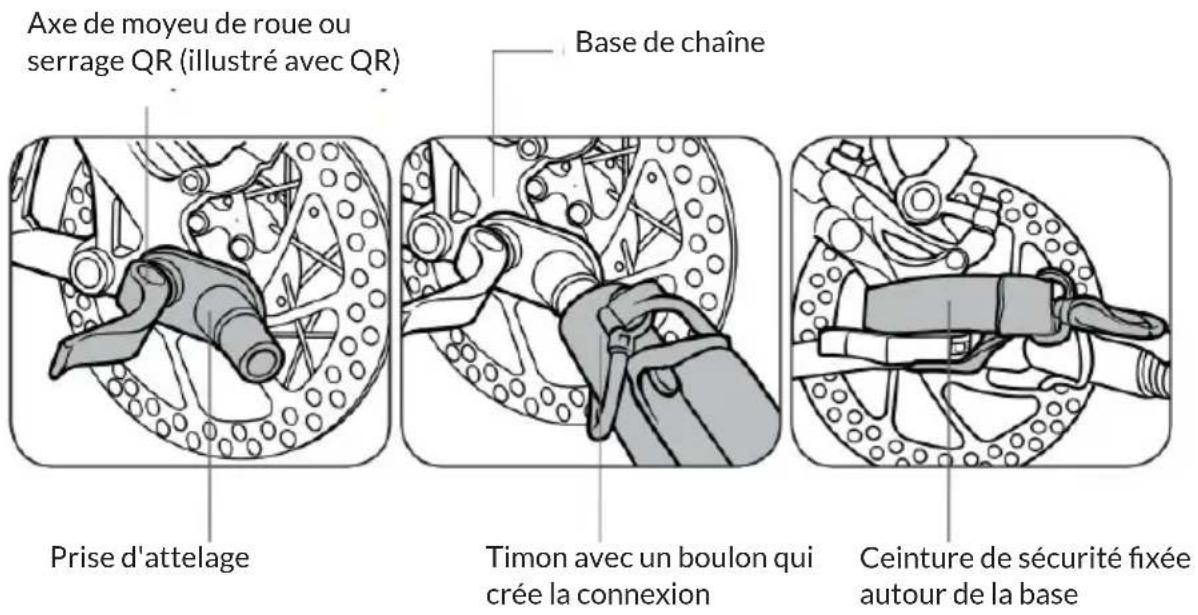

• Enroulez la sangle de sécurité autour de la base et xez-la à l'anneau en D de l'attelage de remorque à l'aide du mousqueton. MISE EN GARDE ! Risque de blessure grave potentiellement mortelle : L'attelage et la ceinture de sécurité doivent être correctement installés. Vériez régulièrement l'attelage et l'attelage de remorque pour déceler tout dommage ou toute xation desserrée. Un assemblage endommagé ou inapproprié peut entraîner des blessures graves, voire la mort. Axe de moyeu de roue ou serrage QR (illustré avec QR) Prise d'attelage Timon avec un boulon qui crée la connexion Ceinture de sécurité xée autour de la base Base de chaîne35

DOMESTIQUES Chargez et déchargez votre animal uniquement par la porte arrière, avec la porte avant fermée et la remorque attachée au vélo. Placez le tapis dans la remorque (si nécessaire) pendant que l'animal est dans la remorque, attachez une extrémité de la laisse de sécurité (incluse) au collier de l'animal et l'autre extrémité à l'anneau en D dans la remorque. Ajustez la longueur de la laisse an que l'animal ne puisse pas s'échapper par la fenêtre avant ouverte. Fermez toujours la porte arrière lorsque vous roulez. FONCTION JOGGING

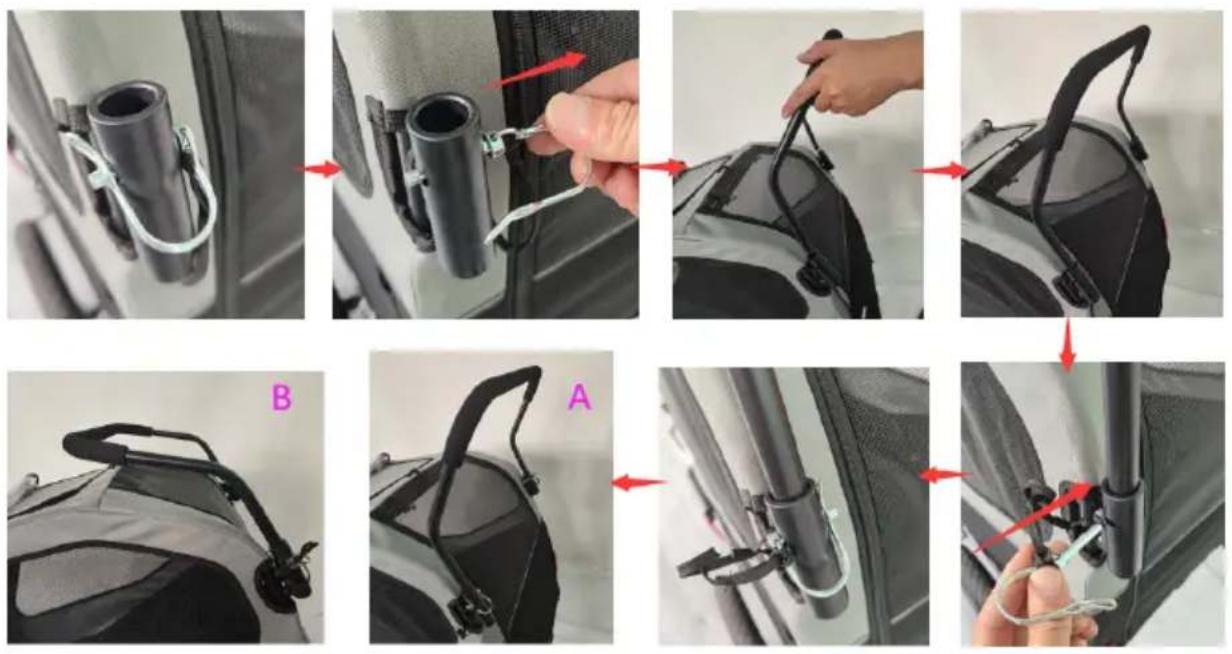

1. Installation de la barre de poussée

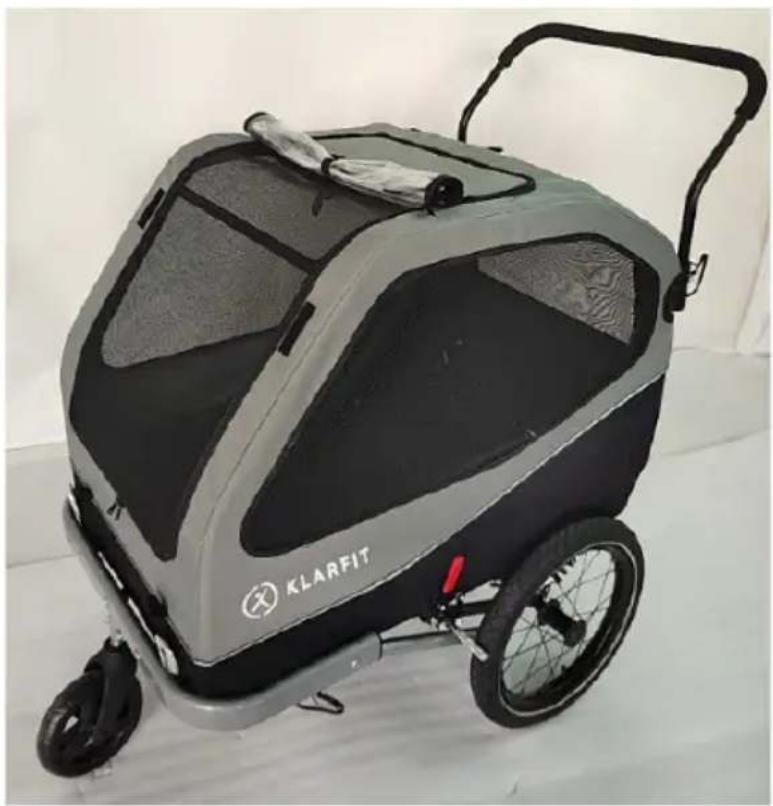

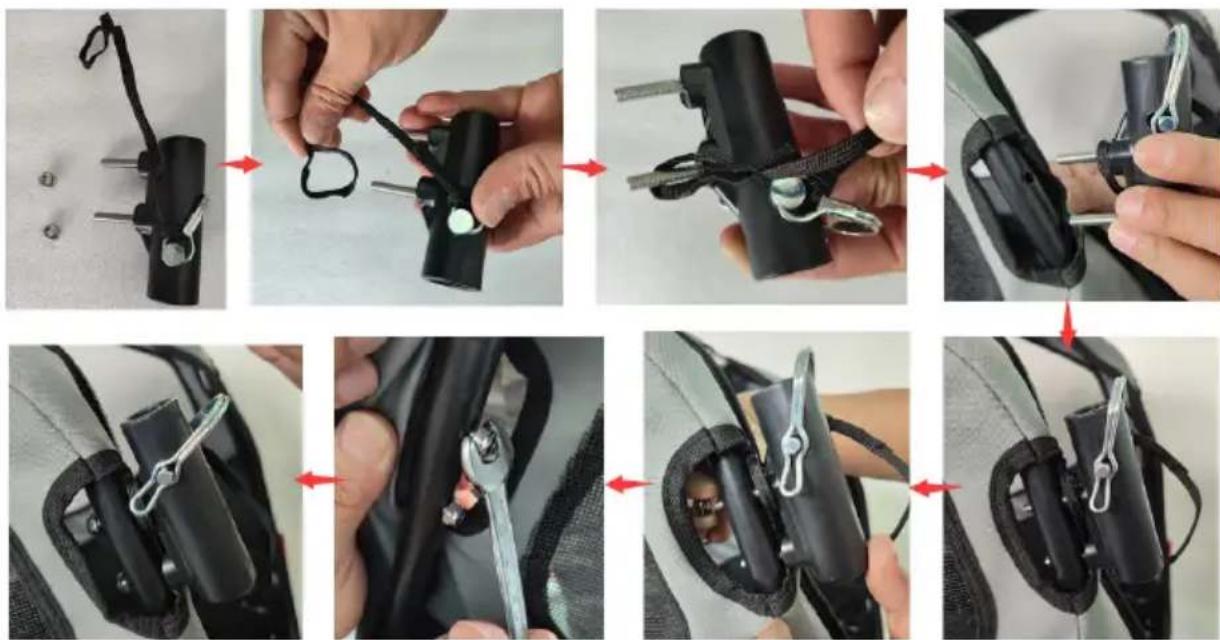

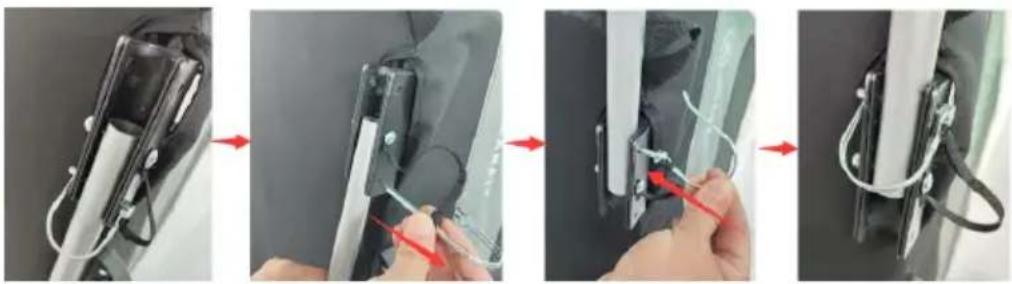

(1) Insérez l'anneau de sécurité dans le letage du support conformément aux images suivantes. De cette façon, vous éviterez de perdre la goupille de sécurité. Insérez la vis dans le trou de montage du tube du cadre et utilisez la clé à fourche (10 mm) pour serrer l'écrou sur la vis. Assurez-vous que le support est solidement et fermement installé. (2) Libérez d'abord la goupille de verrouillage du support, puis insérez la barre de poussée dans le support et verrouillez la goupille de verrouillage des deux côtés, veuillez vous assurer que la goupille est verrouillée. Remarque : La barre de poussée peut être montée en position A ou B.36

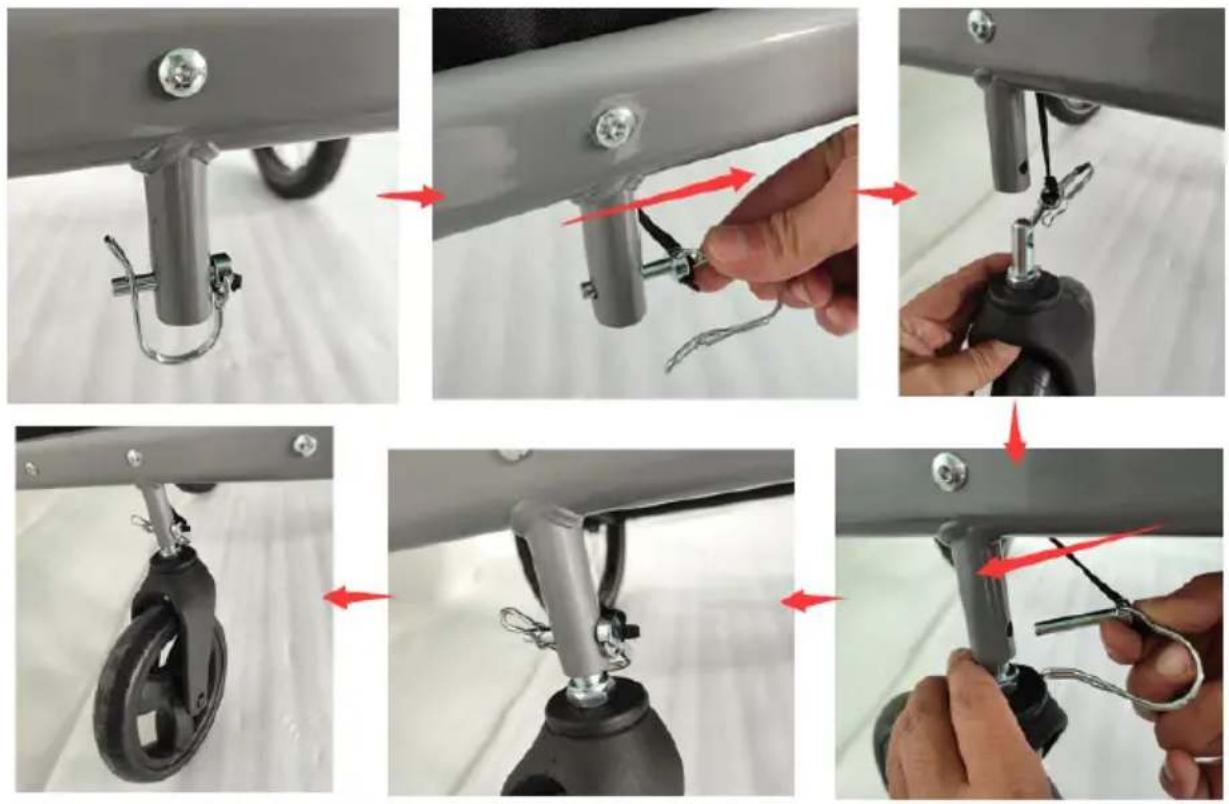

(3) Retirez la goupille de verrouillage du support de roue avant, insérez l'essieu de roue avant dans le tube de support, puis verrouillez-le avec la goupille de verrouillage.39
