MANUAL DE USUARIO Goldie Jogger Klarfit
Remolque de bicicleta para perros
Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se hace responsable de los daños causados por el incumplimiento de las instrucciones y el uso indebido. Escanee el siguiente código QR para acceder al último manual de usuario y a más información sobre el producto.
Indicaciones de seguridad 52
Contenido del envío 53
Montaje 54
Acoplar el remolque a la bicicleta 57
Carga y descarga de animales domésticos 59
Función de correr 59
DATOS TÉCNICOS
| Número del artículo 10045147, 10045148 |
| Carga recomendada 40 kg |
| Velocidad máxima recomendada 16 km/h |
FABRICANTE & IMPORTADOR (UK)
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Importador para Gran Bretaña:
INDICACIONES DE SEGURIDAD
- El remolque sólo está destinado al transporte de animales de compañía. ¡Nada de ocupantes humanos!
- Capacidad de carga máxima: 40 kg.
- Conduzca siempre con la puerta trasera cerrada. Cuando viaje, su mascota debe ir siempre sujeta con la correa de seguridad ajustada a la longitud correcta.
- Velocidad máxima: 16 km/h
- Durante el viaje, utilice siempre un casco.
- Compruebe cuidadosamente los tornillos, las tuercas y los pasadores de seguridad. Asegúrese de que todas estas piezas estén bien apretadas o aseguradas.
- Tenga en cuenta que circular con el remolque puede aumentar la distancia de frenado y mermar su capacidad para controlar la bicicleta. Practique a fondo en una zona segura hasta que se haya familiarizado con él.
- Utilice únicamente las ruedas suministradas por el fabricante con una presión de neumáticos de 30-35 bar.
- No realice modificaciones en el remolque o en el enganche del remolque que puedan provocar lesiones o la muerte.

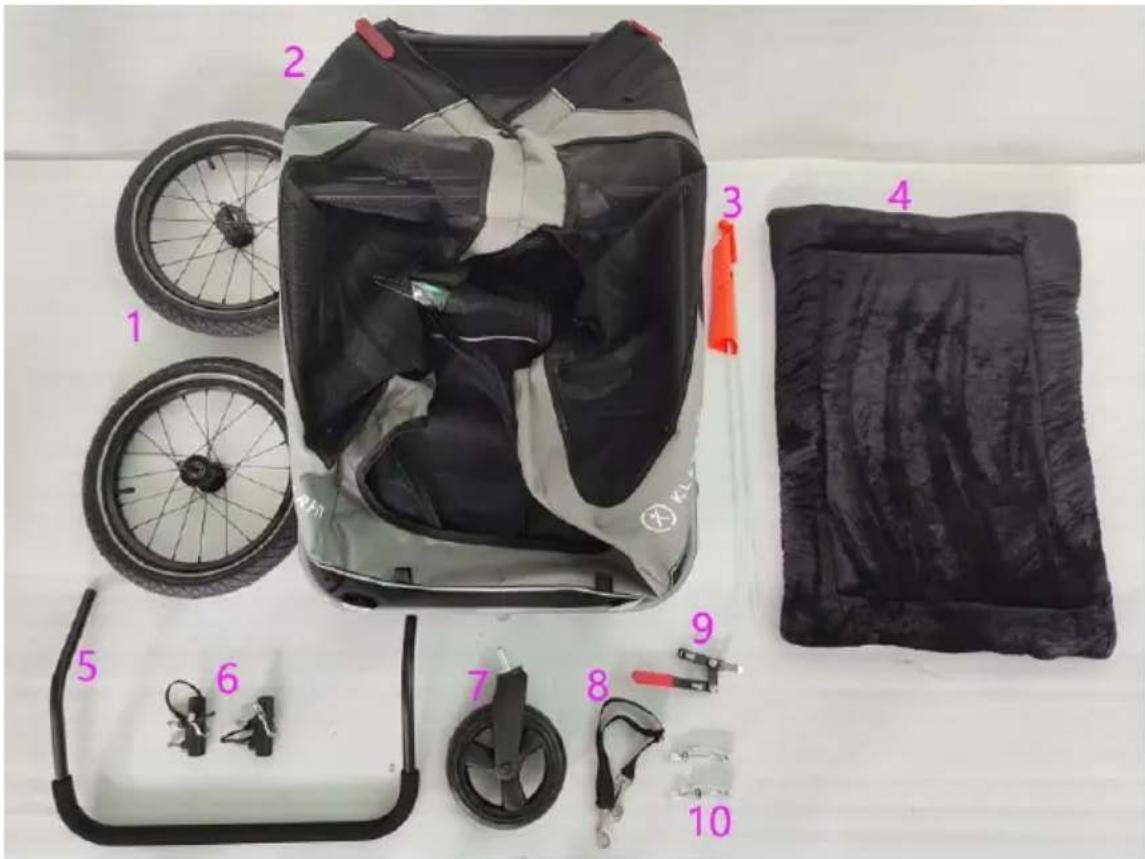

CONTENIDO DEL ENVÍO
| # Denominación Cantidad | |
| 1 Ruedas traseras 2 | |
| 2 Carrocería 1 | |
| 3 Banderilla de seguridad 1 | |
| 4 Colchón 1 | |
| 5 Barra de arrastre 1 | |
| 6 Soporte para la barra de arrastre | 2 |
| 7 Rueda delantera 1 | |
| 8 Correa de seguridad 1 | |
| 9 Freno de estacionamiento 1 | |
| 10 Cierre rápido 2 |
MONTAJE

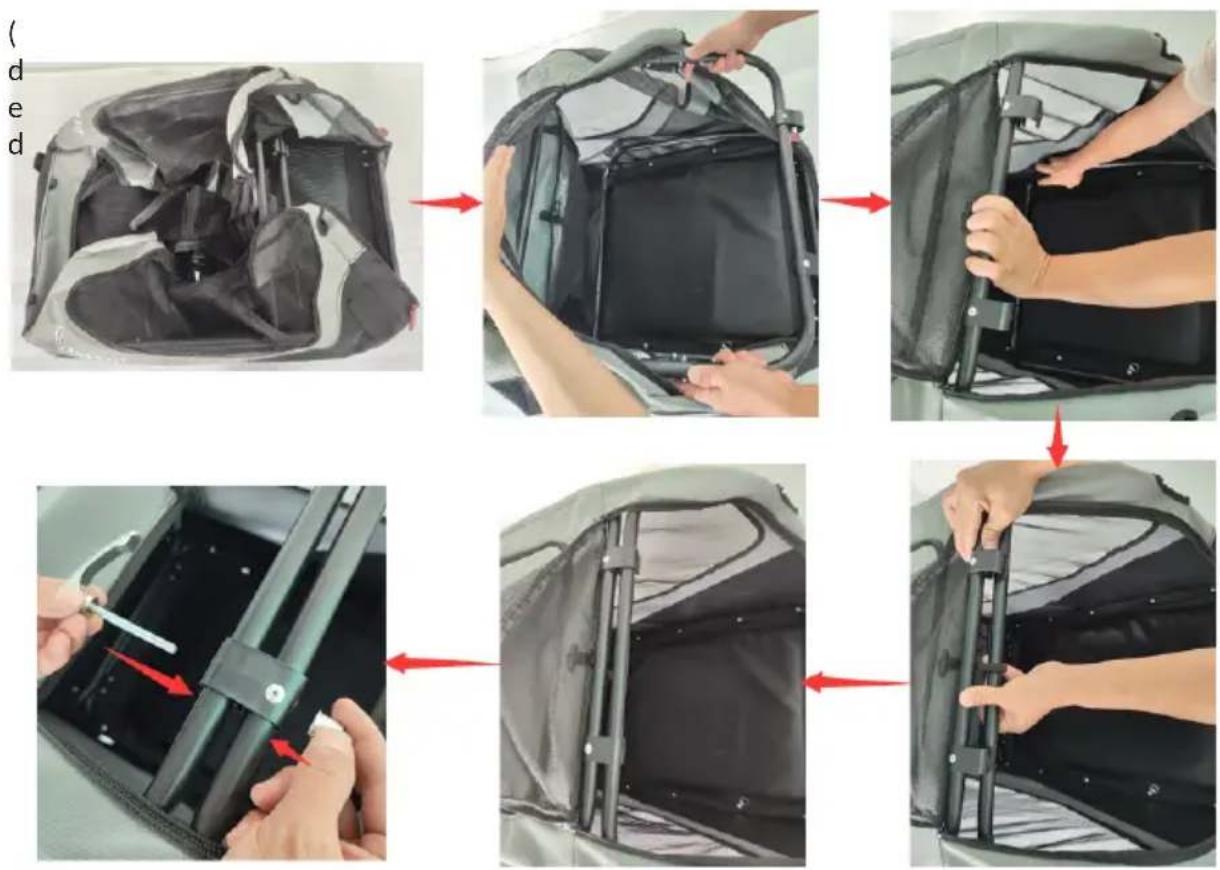

1. Desplegar la caja del remolque
(1) Saque la carrocería del remolque de la caja, despliegue el mecanismo de plegado del bastidor (nota: pulse el botón y deslícelo hacia dentro para plegarlo), monte el bastidor como se describe en las siguientes imágenes y pasos. Utilice el cierre rápido del tubo del bastidor, asegúrese de que el bastidor quede bien bloqueado.


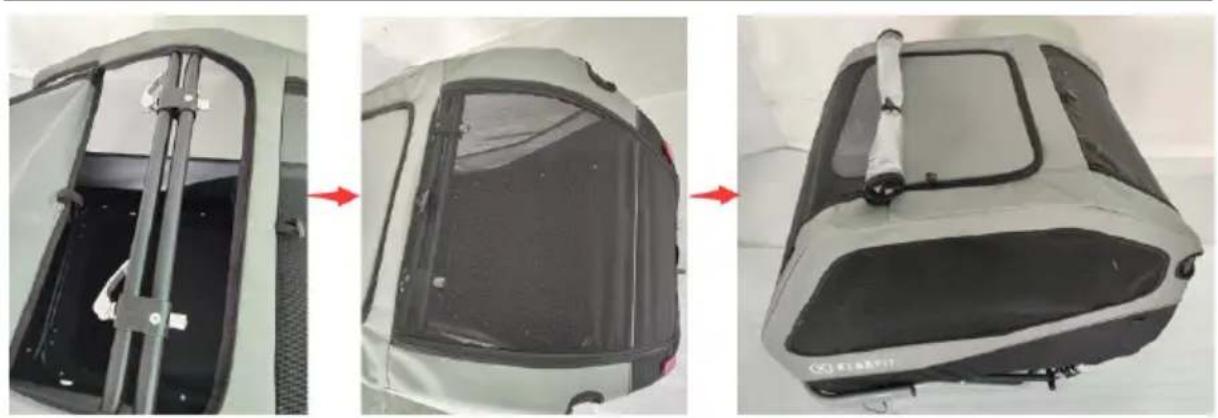

(d e d(2) Conecte firmemente ambos lados con el cierre rápido y suba la cremallera.
Nota: La carrocería del remolque ensamblada puede utilizarse como jaula.

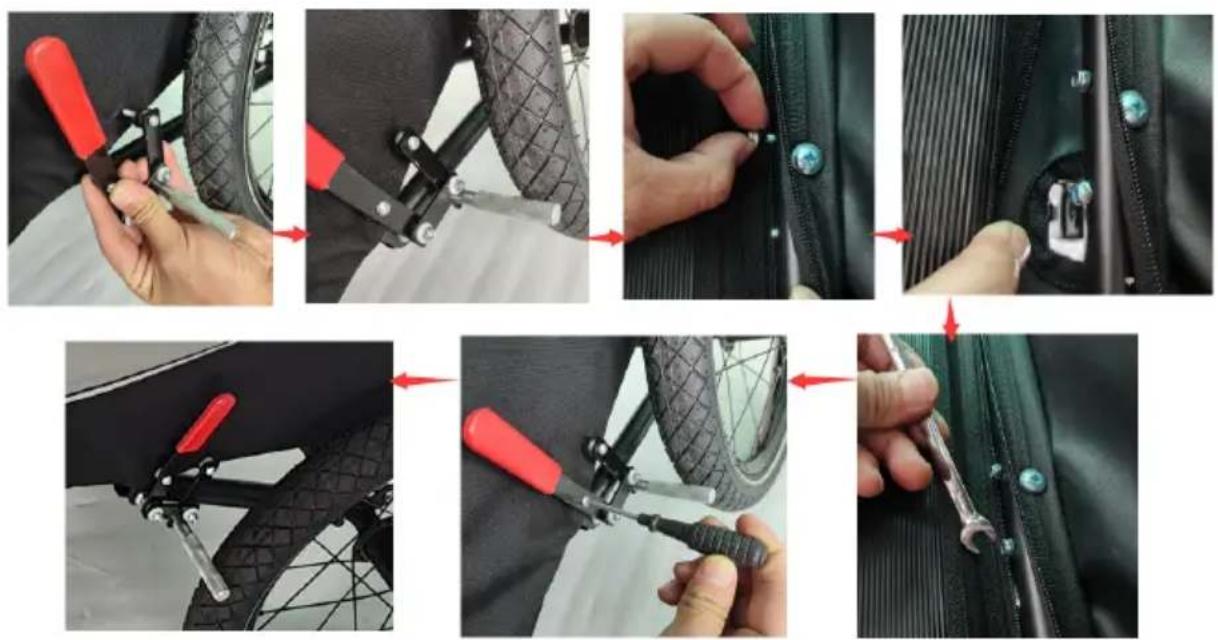

2. montaje del freno de estacionamiento
Abra la cremallera debajo de la pared lateral interior, inserte el perno en el orificio de montaje, coloque la tuerca en el perno interior, utilice la llave fija (8 mm) o la llave de vaso (8 mm) y el destornillador para montar el freno de estacionamiento en ambos lados de acuerdo con las siguientes imágenes y pasos, asegúrese de que el freno de estacionamiento esté firmemente montado.

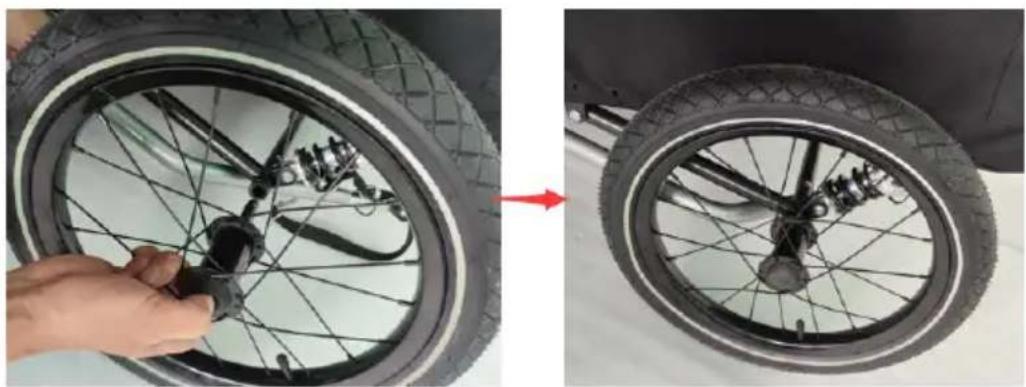

3. Montaje de las ruedas
Presione el botón de centrado del eje e inserte el eje en el tubo del bastidor al mismo tiempo, asegúrese de que la rueda esté bien montada.
Nota: Pulse el botón y realice el paso inverso para desmontar la rueda.
4. Monte el enganche del remolque

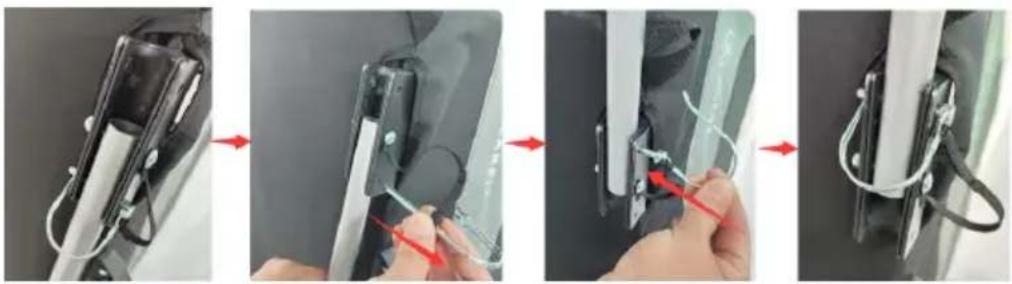

Levante el remolque. Retire el pasador de bloqueo del orificio trasero del enganche de la barra de tracción. Girar la lanza de enganche 180°. Bloquee la barra de tracción volviendo a insertar el pasador de bloqueo.
¡ADVERTENCIA! Riesgo de lesiones graves o muerte
Antes de utilizar el remolque, debe engancharse el pasador de bloqueo del enganche del remolque. Una barra de tracción mal asegurada puede soltarse durante el viaje, lo que puede provocar lesiones graves o la muerte.

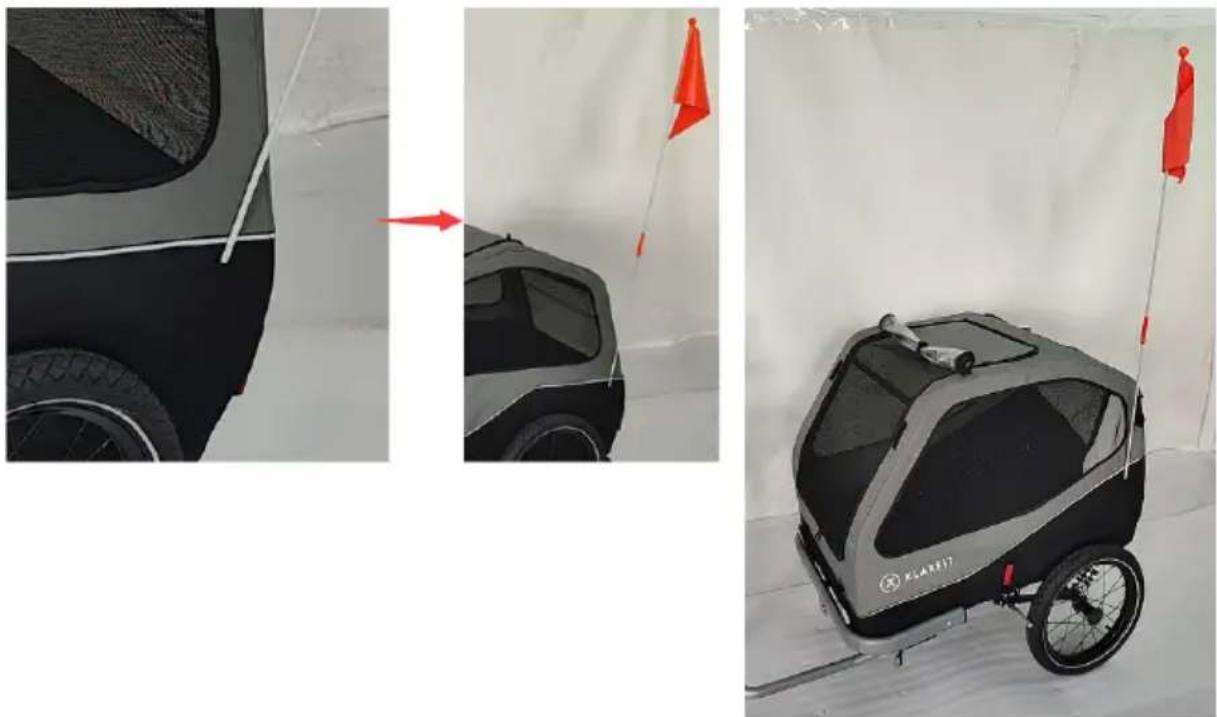

5. Colocación de la bandera de seguridad
Introduzca el asta de la bandera en el bolsillo para banderas situado en la esquina trasera izquierda de la sección lateral. Utilice siempre la bandera de seguridad. Es una importante herramienta de seguridad que le ayuda a ser más visible para los automovilistas y otros ciclistas.
NOTA: El acoplamiento universal sólo es adecuado para bicicletas con eje macizo y/o eje de cierre rápido.
1. bicicletas con eje macizo
Retire la tuerca izquierda del eje de la bicicleta. En general, se pueden conservar los espaciadores o arandelas. Coloque el acoplamiento en el eje y vuelva a colocar la tuerca.
¡ADVERTENCIA!
Riesgo de lesiones graves o muerte
- La tuerca del eje debe apretarse al menos 5 vueltas completas en la rosca del eje para garantizar una fuerza de apriete suficiente. Una rosca demasiado corta puede provocar el aflojamiento involuntario de la rueda trasera y, en consecuencia, causar lesiones graves o la muerte.
- Enrolle la correa de seguridad alrededor del tirante de la cadena y fijela con el mosquetón a la anilla D del enganche del remolque.
¡ADVERTENCIA!
Riesgo de lesiones graves o muerte
El dispositivo de remolque y el cinturón de seguridad deben estar correctamente instalados. Compruebe periódicamente que el enganche y el acoplamiento del remolque no presentan daños ni elementos de fijación sueltos. Un montaje dañado o incorrecto puede provocar lesiones graves o la muerte.
2. bicicletas con eje de liberación rápida
Retire el cierre rápido de la bicicleta y páselo a través del acoplamiento junto con el eje del cierre rápido. Vuelva a introducir el cierre rápido a través del eje hueco de la rueda, apriete la tuerca y sujete el cierre rápido con la presión correcta.
Para que el cubo quede suficientemente sujeto en el eje hueco, la palanca del cierre rápido debe empezar a agarrar al pasar de la posición abierta a la posición central, y al acercarse a la posición cerrada debe notarse una clara resistencia al apretar. Si la palanca del cierre rápido se mueve con demasiada facilidad o dificultad, apriete o afloje la tuerca del cierre rápido del otro lado del buje.
¡ADVERTENCIA!
Riesgo de lesiones graves o muerte
- La tuerca del eje debe apretarse al menos 5 vueltas completas en la rosca del eje para garantizar una fuerza de apriete suficiente. Una rosca demasiado corta puede provocar el aflojamiento involuntario de la rueda trasera y, en consecuencia, causar lesiones graves o la muerte.
- Enrolle la correa de seguridad alrededor del tirante de la cadena y fijela con el mosquetón a la anilla D del enganche del remolque.
¡ADVERTENCIA!
Riesgo de lesiones graves o muerte
El dispositivo de remolque y el cinturón de seguridad deben estar correctamente instalados. Compruebe periódicamente que el enganche y el acoplamiento del remolque no presentan daños ni elementos de fijación sueltos. Un montaje dañado o incorrecto puede provocar lesiones graves o la muerte.


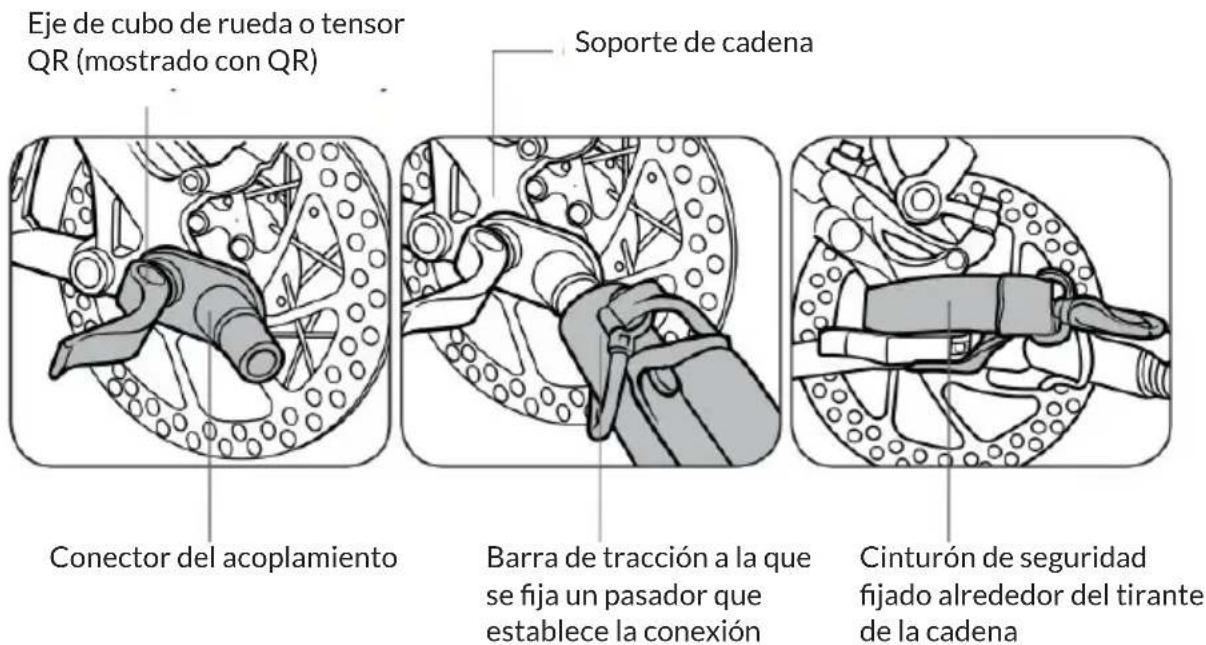

Eje de cubo de rueda o tensor QR (mostrado con QR) Soporte de cadena Conector del acoplamiento Barra de tracción a la que se fija un pasador que establece la conexión Cinturón de seguridad fijado alrededor del tirante de la cadenaCARGA Y DESCARGA DE ANIMALES DOMÉSTICOS
Cargue y descargue a su mascota únicamente por la puerta trasera, con la puerta delantera cerrada y el remolque enganchado a la bicicleta. Coloque el colchón en el remolque (si es necesario) mientras la mascota está en el remolque, fije un extremo de la correa de seguridad (incluida) al collar de la mascota y el otro extremo a la anilla en D del remolque. Ajuste la longitud de la correa para que el animal no pueda escapar por la ventana delantera abierta. Cierre siempre la puerta trasera durante la conducción.

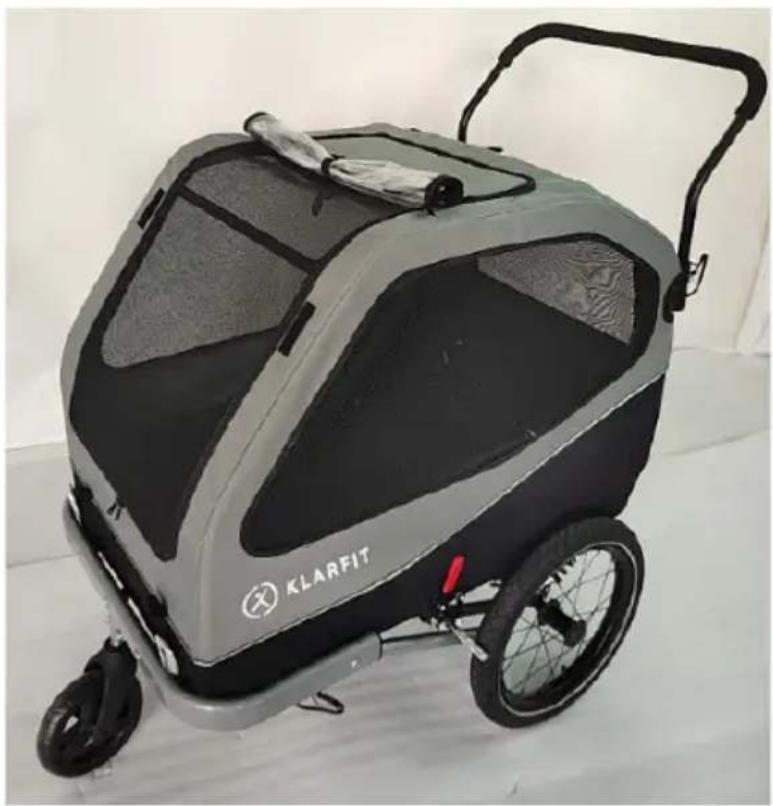

FUNCIÓN DE CORRER
1. conjunto de la barra de empuje

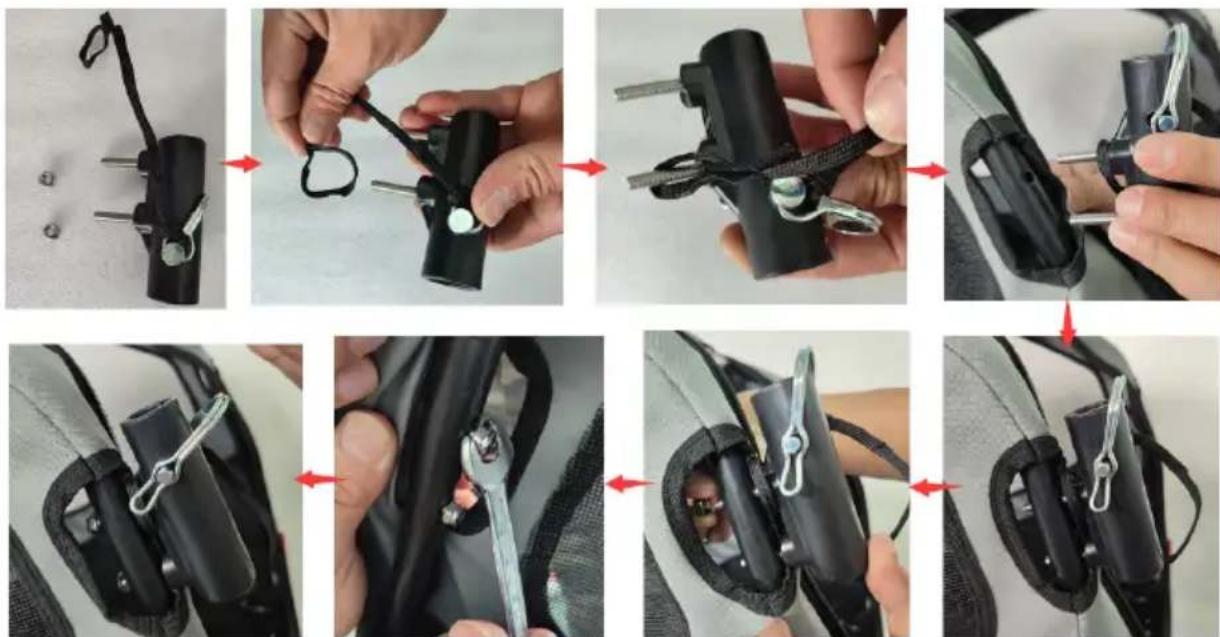

(1) Inserte el anillo de la correa de seguridad en la rosca de montaje como se muestra en las siguientes ilustraciones. Esto evita la pérdida del pasador de seguridad. Introduzca el perno en el orificio de montaje del tubo del bastidor y apriete la tuerca con la llave fija (10 mm). Asegúrese de que el soporte esté montado de forma segura y firme.

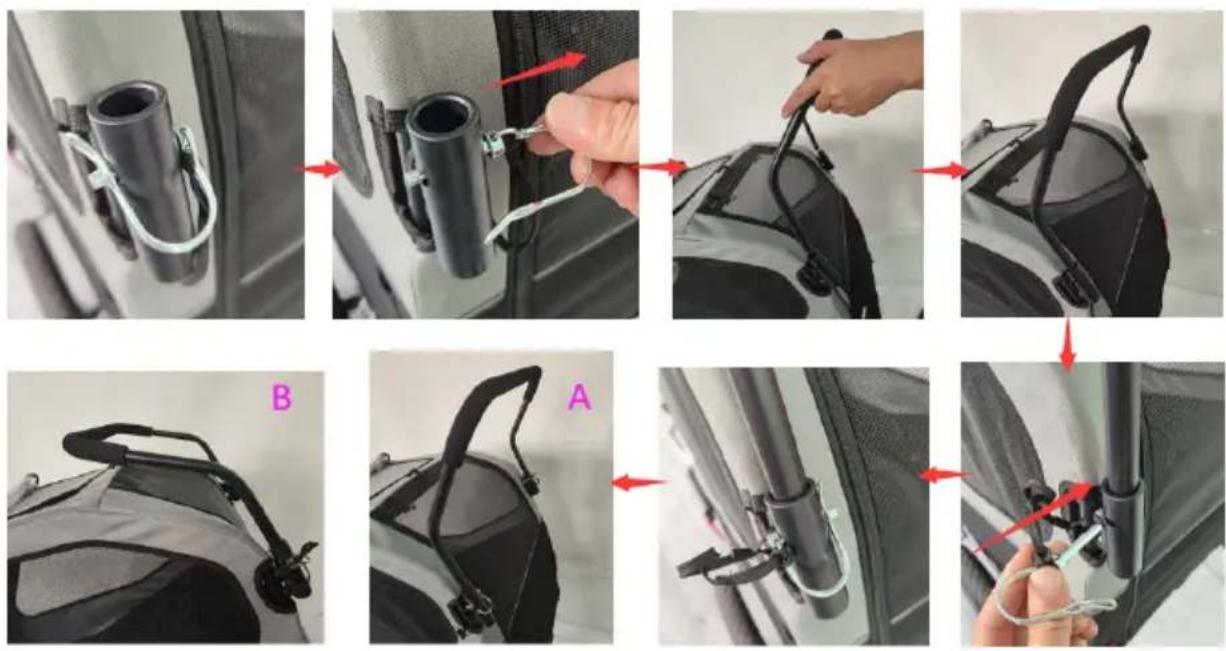

(2) Suelte primero el pasador de bloqueo del soporte, luego inserte la barra de empuje en el soporte y bloquee el pasador por ambos lados, asegúrese de que el pasador de bloqueo esté bloqueado.
Nota: La barra de empuje puede montarse en la posición A o B.

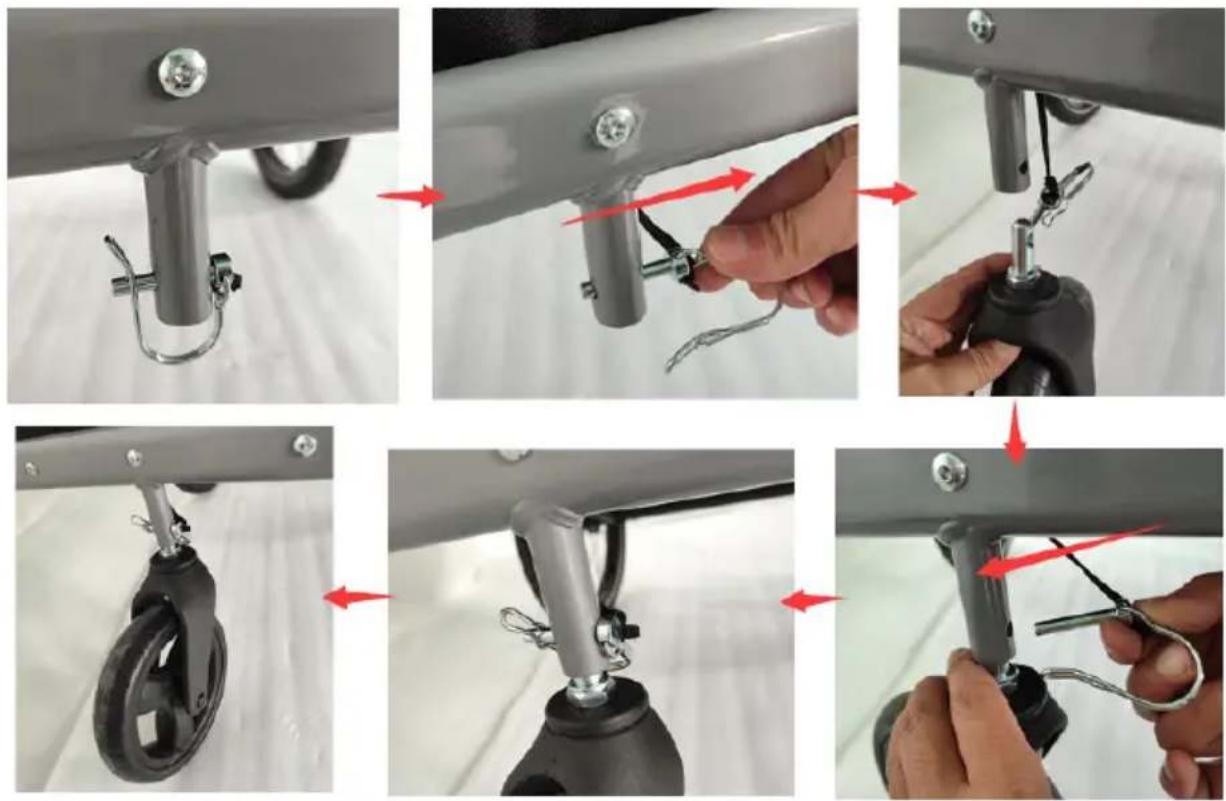

(3) Suelte el pasador de bloqueo del soporte de la rueda delantera, introduzca el eje de la rueda delantera en el tubo del soporte y, a continuación, bloquéelo con el pasador de bloqueo.
