TD-1004-08 - Accessoire pour moto Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Porte-moto (support de transport)
Marque	Vevor
Modèle	TD-1004-08
Capacité de charge	272,4 kg (600 lb)
Nombre de motos supportées	2
Largeur de roue maximale	137,9 mm (5,5 pouces)
Matériau principal	Aluminium
Système de fixation	Attelage de remorque avec barre d'attelage
Rampe incluse	Oui, pour chargement
Sangles d'arrimage incluses	Oui, 8 sangles avec cliquet
Goupilles de verrouillage	Oui, pour sécuriser les roues avant
Support anti-basculement	Oui, inclus
Assemblage requis	Oui, instructions détaillées dans la notice
Entretien	Vérifier régulièrement les boulons et sangles, nettoyer après utilisation
Sécurité	Respecter la charge maximale, vérifier la fixation avant chaque trajet
Pièces détachées	Disponibles via le service client Vevor
Garantie	Garantie électronique, voir site www.vevor.com/support

FOIRE AUX QUESTIONS - TD-1004-08 Vevor

Comment assembler le porte-moto Vevor TD-1004-08 ?

Suivez les étapes 1 à 6 de la notice : installez les supports sur la barre d'attelage, fixez les porte-motos, insérez la barre dans l'attelage de la remorque, montez la rampe et sécurisez avec les sangles. Serrez tous les boulons correctement.

Quelle est la capacité de charge maximale du support ?

La capacité maximale est de 272,4 kg (600 lb) pour les deux motos combinées.

Peut-on transporter une seule moto avec ce support ?

Oui, il est conçu pour deux motos mais peut supporter une seule moto si elle reste dans la limite de charge.

Comment fixer la rampe de chargement ?

La rampe (D) se range sur la barre d'attelage à l'aide de 2 vis M10x25 (E). Pour l'utiliser, placez-la simplement sur le support de moto.

Comment utiliser les sangles à cliquet ?

Enfilez la queue de la sangle sous la fente centrale, puis dans la fente. Tirez la poignée du tendeur d'avant en arrière pour serrer. Pour dénouer, tirez la boucle à ressort, ouvrez la poignée en zigzag et tirez sur la sangle.

Comment installer le support anti-basculement ?

Faites glisser le support anti-basculement (F) vers le véhicule, placez l'acier en U sur la barre d'attelage, puis serrez uniformément les boulons pour pincer le collier de l'attelage.

Quelles sont les précautions de sécurité importantes ?

Lisez toute la notice avant usage. Respectez la charge maximale, ne dépassez pas la vitesse recommandée, vérifiez les fixations avant chaque trajet, et n'utilisez pas sous l'influence de l'alcool ou de drogues.

Comment entretenir le porte-moto Vevor ?

Nettoyez après utilisation, vérifiez régulièrement l'état des boulons, écrous et sangles. Rangez dans un endroit sec. En cas de corrosion, traitez immédiatement.

Que faire en cas de pièce manquante ou endommagée ?

Contactez le service client Vevor via www.vevor.com/support pour obtenir des pièces de rechange ou une assistance technique.

Où trouver les instructions détaillées d'assemblage ?

Les instructions complètes sont disponibles dans la notice d'utilisation téléchargeable gratuitement sur notice-facile.com ou sur le site Vevor.

MODE D'EMPLOI TD-1004-08 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

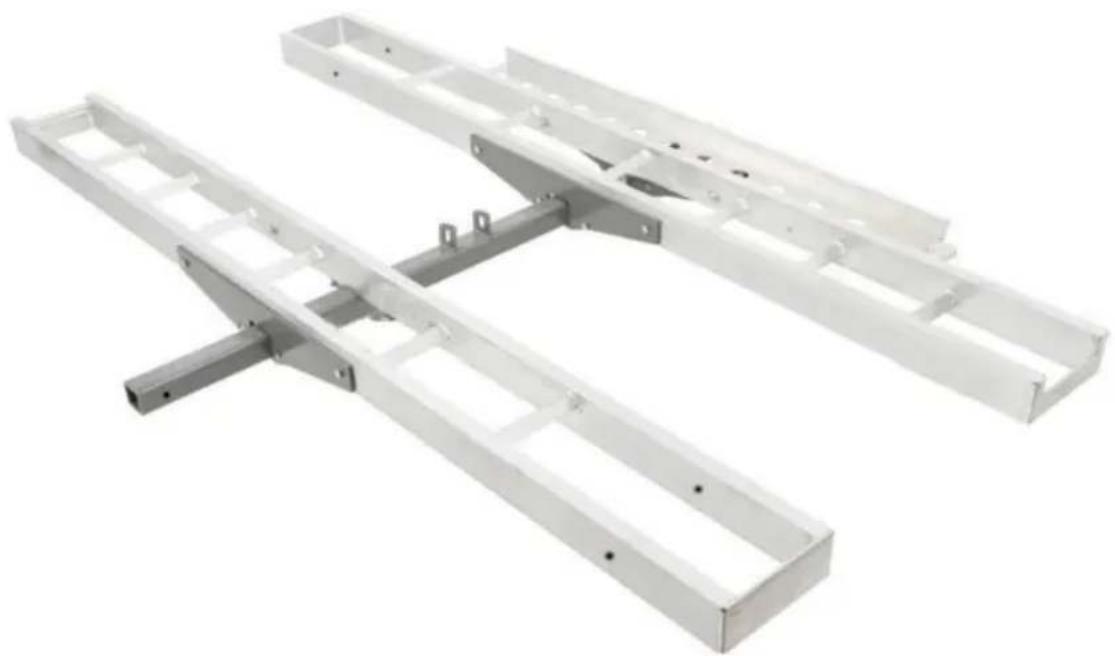

PORTE-MOTO

MODÈLE : TD-1004-08

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

MOTO

TRANSPORTEUR

MODÈLE : TD-1004-08

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

MESURES DE SÉCURITÉ IMPORTANTES

Lisez et comprenez l'intégralité de ce manuel avant l'assemblage,

l'installation, l'utilisation ou l'entretien de ce produit. Le non-respect de ces

Le non-respect de ces avertissements et instructions peut entraîner la mort,

des blessures corporelles ou des dommages matériels.

1. Respectez toutes les exigences du ministère des Transports (DOT) lors de l'utilisation de ce produit.
2. Faites preuve de bon sens lorsque vous travaillez. Restez vigilant et concentrez-vous lors de l'installation et de l'utilisation de ce produit. Ne travaillez jamais sous l'influence de l'alcool, de drogues ou de médicaments.
3. Lors de l'assemblage et de l'utilisation de ce produit, gardez la zone de travail propre et bien éclairée. Gardez les spectateurs et les enfants hors de la zone de travail.
4. Habillez-vous de manière appropriée. Ne portez jamais de vêtements amples ni de bijoux lorsque vous travaillez. Contenez les cheveux longs et gardez les cheveux, les vêtements et les gants loin des pièces mobiles.
5. Gardez toujours ce support hors de portée des enfants.
6. Vérifiez que le support est en bon état avant de l'utiliser.

CONSERVEZ CES INSTRUCTIONS

Nombre de motos	2 pièces
Charge nominale	600 lb / 272,4 kg
Largeur de roue maximale autorisée	5,5 pouces / 137,9 mm
Matériau principal Aluminium

ASSEMBLÉE

Nom	de l'article	Référence Image	Qté.	Nom	de l'article	Référence Image	Qté.
Un support			4	H	BoulonM8x20		8
B	Bar		1		Rondelle8x1,5		16
C	Moto Porte-clefs		2	J	Écrou M8		16
Rampe D			1	K	Goupille de verrouillageφ10x240		2
ET	VisM10x25		2	L	Épingleφ10x95		1
F	Anti-basculementSupport		Sangle 1 M				8
G	BoulonM8x40		8	N	StockageSac		2

Étape 1 :

Installez les supports (A) sur la barre d'attelage (B) à l'extérieur des supports soudés à l'aide de 4 boulons M8x20 (H). Serrez les boulons à la main.

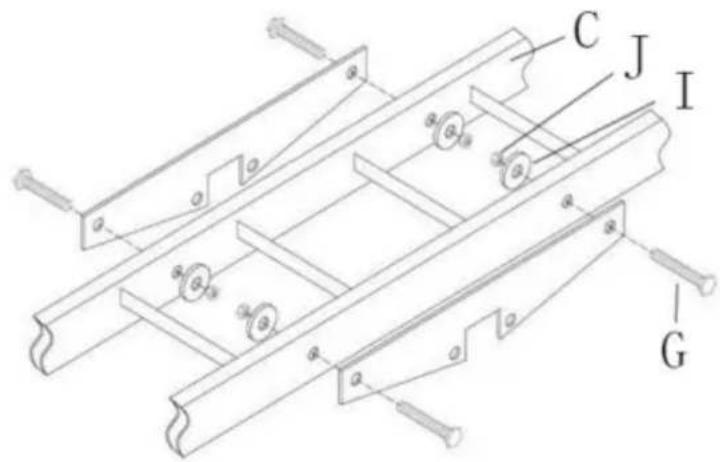

Étape 2 :

Placez le porte-moto (C) entre les supports et installez 4

8 boulons M8x40 (G), rondelles (I) et écrous (J). Serrez fermement les 8 pièces

boulons de support de support.

Installer l'autre plate-forme de support de moto tournée à 180° de la première plate-forme de support de moto et répétez les étapes 1 et 2.

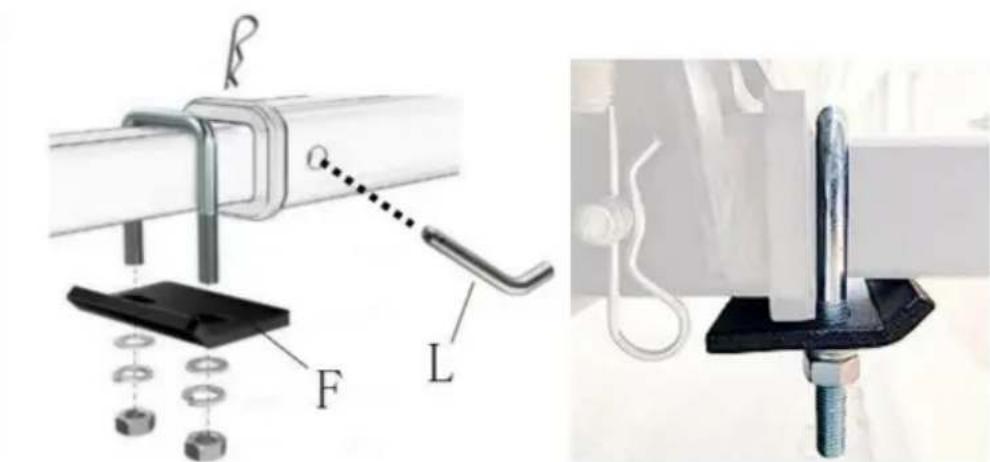

Étape 3 :

Insérez la barre d'attelage dans l'attelage de la remorque et installez la goupille d'attelage (L). Placez l'acier de taille « U » sur la barre d'attelage, puis assemblez le support comme indiqué.

l'image le montre. Faites glisser le support anti-basculement (F) vers le véhicule et serrez

Serrez les boulons de manière uniforme. Ils pinceront le support sur le collier de l'attelage, empêchant ainsi tout mouvement excessif du support.

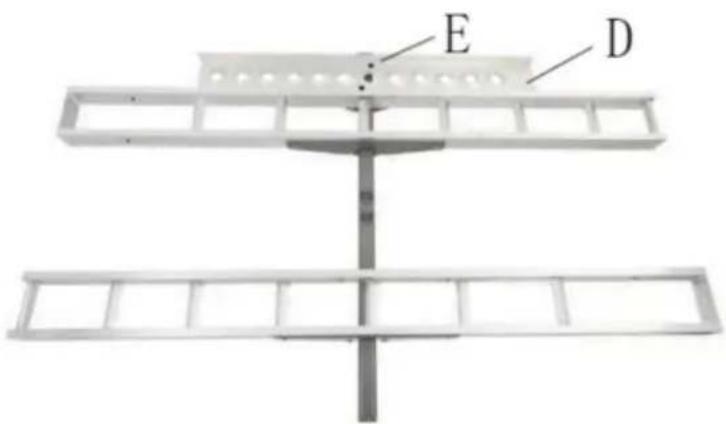

Étape 4 :

La rampe (D) se range sur la barre d'attelage avec 2 vis PCS M10x25 (E).

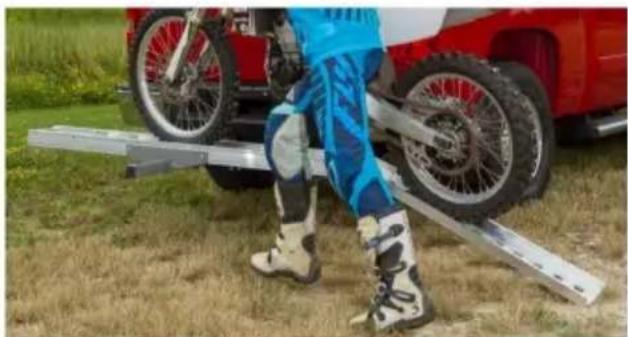

Utilisation de la rampe

Placez la rampe sur le support de moto. Les motos peuvent se déplacer le long de la rampe.

Étape 5 :

La goupille de verrouillage en option (K) peut être insérée à l'avant du support de moto pour réduire l'écartement des roues avant.

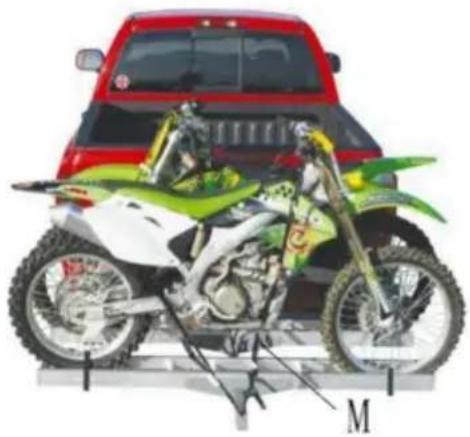

Étape 6 :

Fixez chaque moto au support avec des sangles d'arrimage (M). Utilisez deux sangles à cliquet attachées au guidon, deux sangles attachées à l'arrière du cadre du vélo et deux attaches de roue.

Méthode d'utilisation de la ceinture à cliquet

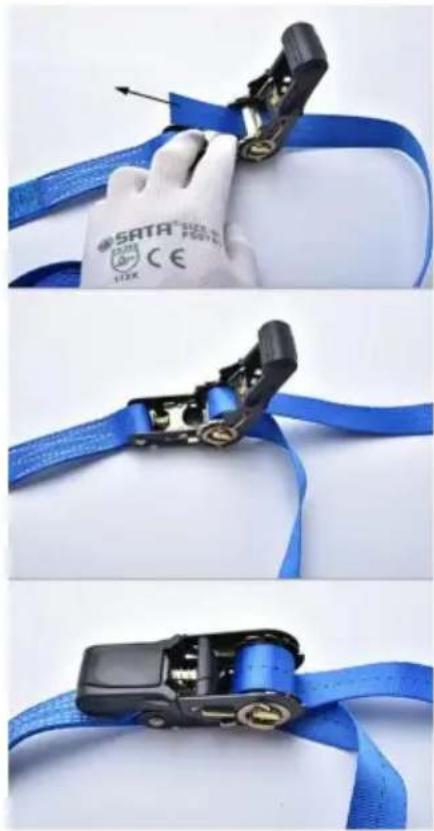

A. Installation et serrage

1. Enfilez la queue de la sangle depuis l'extérieur vers l'intérieur sous la fente centrale.
2. Enfilez la queue de la sangle à travers la fente centrale.
3. Tirez la poignée du tendeur d'avant en arrière.

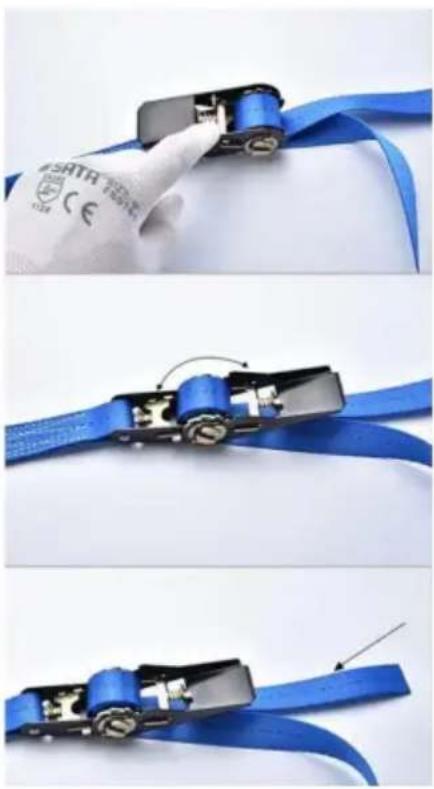

B. Méthode de démêlage

1. Utilisez votre main pour tirer la boucle à ressort sur la poignée.
2. Ouvrez la poignée en position zigzag.
3. Tirez sur la sangle ici pour la dénouer.
