Produkttyp	Motorcykelhållare (transportstöd)
Märke	Vevor
Modell	TD-1004-08
Lastkapacitet	272,4 kg (600 lb)
Antal motorcyklar som stöds	2
Maximal hjulbredd	137,9 mm (5,5 tum)
Huvudmaterial	Aluminium
Fästsystem	Släpvagnskoppling med dragstång
Ramp ingår	Ja, för lastning
Spännband ingår	Ja, 8 band med spärr
Låsstift	Ja, för att säkra framhjulen
Stöd mot tippning	Ja, ingår
Montering krävs	Ja, detaljerade instruktioner i manualen
Underhåll	Kontrollera regelbundet bultar och band, rengör efter användning
Säkerhet	Respektera maxlast, kontrollera infästning före varje resa
Reservdelar	Finns via Vevors kundtjänst
Garanti	Elektronisk garanti, se webbplats www.vevor.com/support

Vanliga frågor - TD-1004-08 Vevor

Hur monterar man motorcykelhållaren Vevor TD-1004-08?

Följ steg 1 till 6 i manualen: montera stöden på dragstången, fäst motorcykelhållarna, sätt in stången i släpvagnskopplingen, montera rampen och säkra med banden. Dra åt alla bultar ordentligt.

Vad är maximal lastkapacitet för hållaren?

Maximal kapacitet är 272,4 kg (600 lb) för båda motorcyklarna tillsammans.

Kan man transportera en enda motorcykel med denna hållare?

Ja, den är designad för två motorcyklar men kan bära en ensam motorcykel om den håller sig inom lastgränsen.

Hur fäster man lastrampen?

Rampen (D) förvaras på dragstången med hjälp av 2 skruvar M10x25 (E). För att använda den, placera den helt enkelt på motorcykelhållaren.

Hur använder man spännbanden?

Trä bandets ände under den centrala slitsen, sedan i slitsen. Dra spännhandtaget fram och tillbaka för att dra åt. För att lossa, dra i fjäderöglan, öppna handtaget i sicksack och dra i bandet.

Hur installerar man stödet mot tippning?

Skjut stödet mot tippning (F) mot fordonet, placera U-stålet på dragstången, dra sedan åt bultarna jämnt för att klämma fast kopplingskragen.

Vilka viktiga säkerhetsåtgärder bör man vidta?

Läs hela manualen före användning. Respektera maxlasten, överskrid inte rekommenderad hastighet, kontrollera infästningarna före varje resa, och använd inte under påverkan av alkohol eller droger.

Hur underhåller man motorcykelhållaren Vevor?

Rengör efter användning, kontrollera regelbundet skicket på bultar, muttrar och band. Förvara på torr plats. Vid korrosion, behandla omedelbart.

Vad gör man om en del saknas eller är skadad?

Kontakta Vevors kundtjänst via www.vevor.com/support för att få reservdelar eller teknisk hjälp.

Var hittar man detaljerade monteringsanvisningar?

Fullständiga instruktioner finns i bruksanvisningen som kan laddas ner gratis från notice-facile.com eller på Vevors webbplats.

BRUKSANVISNING TD-1004-08 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

MOTORCYKELHÅLLARE

MODELL:TD-1004-08

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

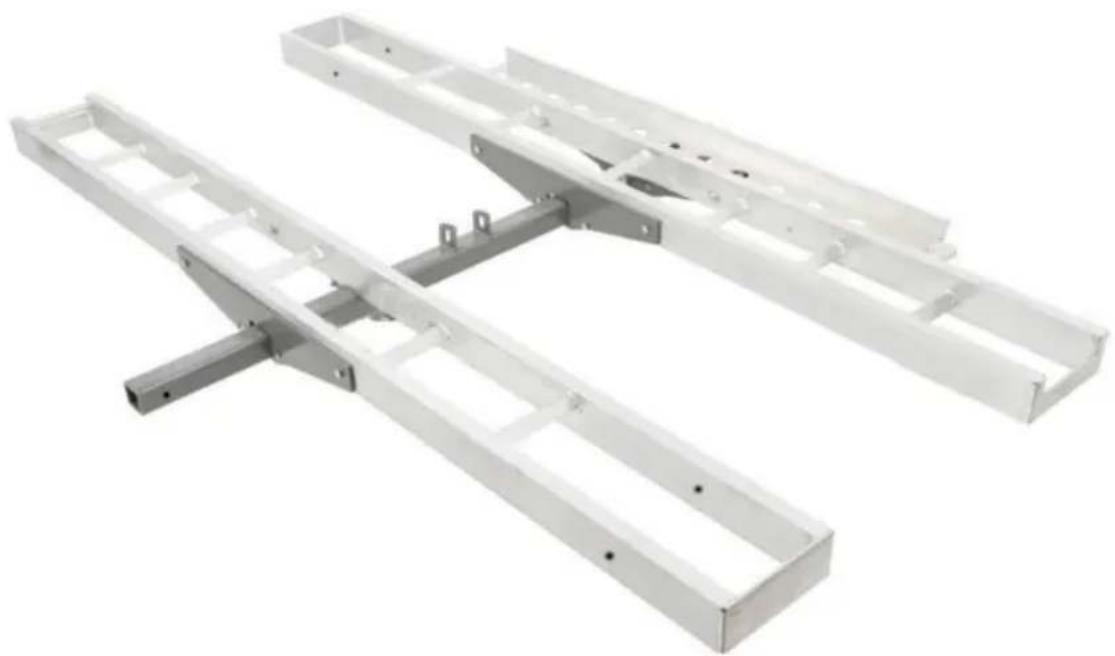

MOTORCYKEL

BÄRARE

MODELL:TD-1004-08

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

Läs och förstå hela denna manual innan du monterar, installera, använda eller serva denna produkt. Underlåtenhet att Följ dessa varningar och instruktioner kan orsaka dödsfall, personskada eller skada på värdefull egendom.

1. Följ alla krav från Department of Transportation (DOT) när använder denna produkt.
2. Använd sunt förnuft när du arbetar. Var alert och koncentrera dig när installera och använda denna produkt. Arbeta aldrig när du är påverkad av alkohol, droger eller mediciner.
3. Under montering och användning av denna produkt, håll arbetsområdet rent och väl upplysta. Håll åskådare och barn borta från arbetsområdet.
4. Klä dig lämpligt. Bär aldrig löst sittande kläder eller smycken när arbetssätt. Innehåll långt här och håll här, kläder och handskar borta från rörliga delar.
5. Håll alltid detta stativ borta från barn.
6. Kontrollera att stativet är i gott skick innan du använder det.

SPARA DESSA INSTRUKTIONER

PRODUKTPARAMETRAR

Antal motorcyklar	2 st
Nominell belastning	600 lbs /272,4 kg
Maximal tillåten hjulbredd	5,5 tum /137,9 mm
Huvudmaterial Aluminium

MONTERING

Objektets namn		Hänvisning	.	Objektets namn		Hänvisning BildBild	ANTALANTAL
Ett fäste			4	H	Bult M8x20		8
B	Bar		1	-	Bricka 8x1,5		16
C	Motorcykel cle Rack		2	J	Mutter M8		16
D Ramp			1	K	Låsstift y10x240		2
och	Skruva M10x25		2	L	Stift y10x95		1
F	Anti-tilt Konsol		1 M	rem			8
G	Bult M8x40		8	N	Lagring Väska		2

Steg 1:

Montera stödfästena (A) på dragstången (B) på utsidan av svetsade fästen med 4 st M8x20 bultar (H). Låt bultarna dra åt för hand.

Steg 2:

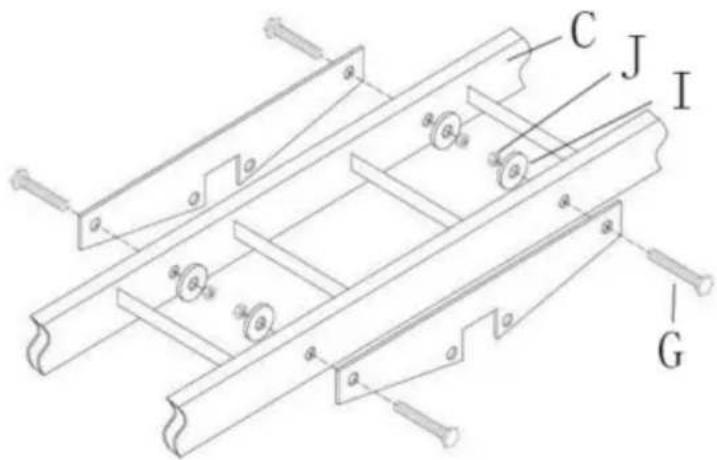

Placera motorcykelstället (C) mellan stödfästena och installera 4 st M8x40 bultar (G), brickor (I) och muttrar (J). Dra åt alla 8 st stödfästes bultar.

Installera den andra motorcykelställplattformen roterad 180° från den första motorcykeln ställplattform och upprepade steg 1&2.

Steg 3:

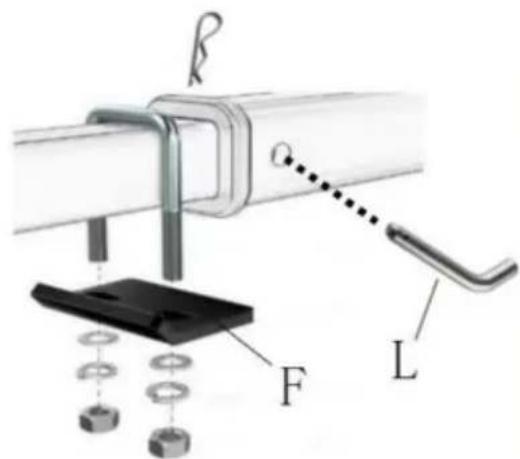

Sätt i dragstången i släpvagnskopplingen och installera dragpinnen (L). Sätt "U" storlek stål ner till dragstången, montera sedan fästet som höger bild visar. Skjut anti-tilt-fästet (F) mot fordonet och dra åt bultarna jämnt. De kommer att klämma ihop fästet på kragen på draget, vilket förhindrar överdriven rörelse av stativet.

Steg 4:

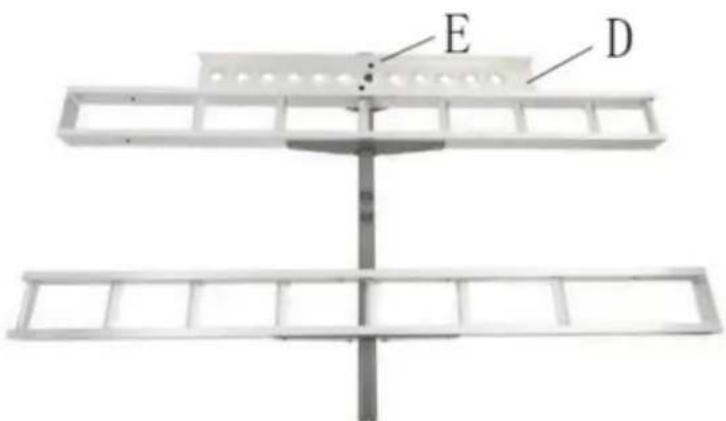

Rampen (D) lagras på dragstången med 2 st M10x25 skruvar (E).

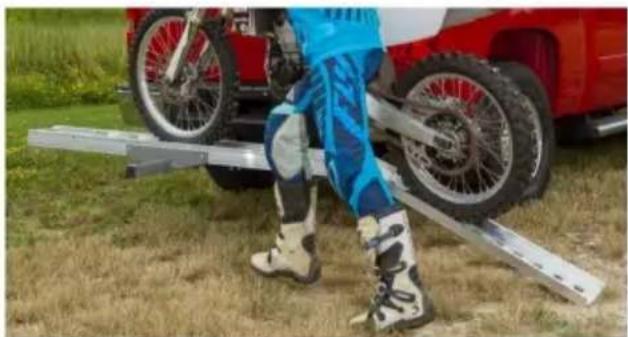

Rampanvändning

Sätt rampen på motorcykelstället. Motorcyklar kan röra sig längs med ramp.

Steg 5:

Låsstiftet (K) som tillval kan sättas in i framsidan av motorcykeln ställ för att göra framhjulsgapet mindre.

Steg 6:

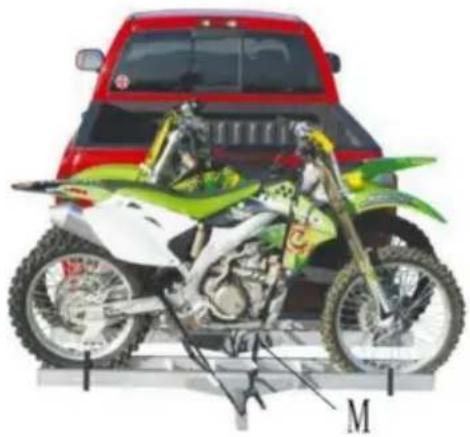

Fäst varje motorcykel vid ställningen med spännband (M). Använd två spärrremmar fästa på styret, två remmar fästa på baksidan ram på cykeln och två hjulband.

Användningsmetod för spärrbälte

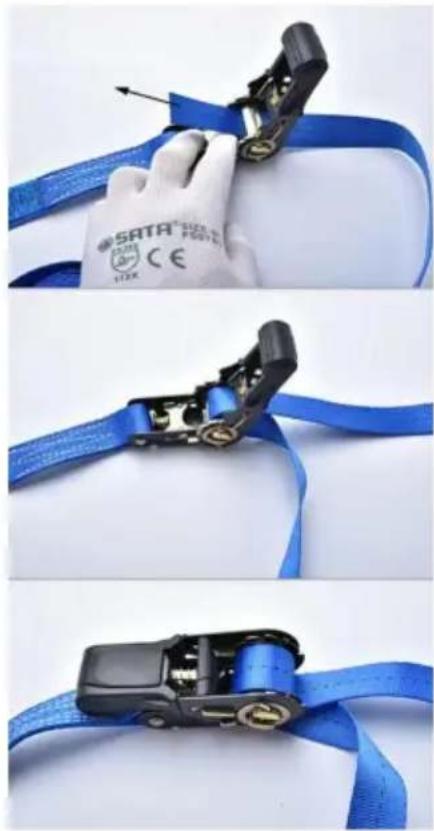

A. Installation och åtdragning

1. Trä svansen på bandet från utsida in under mittspåret.

2. Trä svansen av bandet genom mittfack.

3. Dra spännarhandtaget fram och tillbaka.

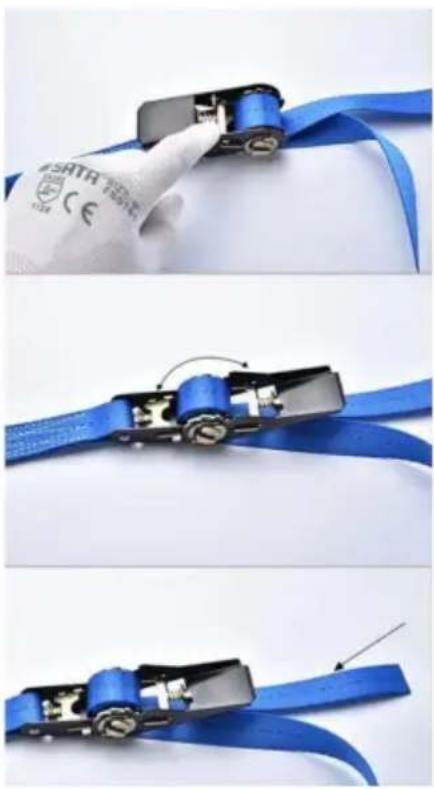

B. Upplösningsmetod

1. Använd din hand för att dra i fjäderspännet på hantera.

2. Öppna handtaget i sicksackläge.

3. Dra ut bandet här för att lossa det.
