TD-1004-08 - Motorfietsaccessoire Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Motorfietsdrager (transportondersteuning)
Merk	Vevor
Model	TD-1004-08
Laadvermogen	272,4 kg (600 lb)
Aantal ondersteunde motorfietsen	2
Maximale wielbreedte	137,9 mm (5,5 inch)
Hoofdmateriaal	Aluminium
Bevestigingssysteem	Aanhangwagenkoppeling met trekstang
Inclusief oprijplaat	Ja, voor laden
Inclusief spanbanden	Ja, 8 spanbanden met ratel
Borgpennen	Ja, om voorwielen te beveiligen
Kantelbeveiliging	Ja, inbegrepen
Montage vereist	Ja, gedetailleerde instructies in de handleiding
Onderhoud	Controleer regelmatig bouten en banden, reinig na gebruik
Veiligheid	Respecteer maximale belasting, controleer bevestiging voor elke rit
Reserveonderdelen	Beschikbaar via de klantenservice van Vevor
Garantie	Elektronische garantie, zie website www.vevor.com/support

Veelgestelde vragen - TD-1004-08 Vevor

Hoe monteer ik de Vevor motorfietsdrager TD-1004-08?

Volg de stappen 1 tot 6 van de handleiding: installeer de steunen op de trekstang, bevestig de motorfietsdragers, steek de stang in de aanhangwagenkoppeling, monteer de oprijplaat en beveilig met de spanbanden. Draai alle bouten goed vast.

Wat is het maximale laadvermogen van de drager?

Het maximale laadvermogen is 272,4 kg (600 lb) voor de twee motorfietsen samen.

Kan er één motorfiets vervoerd worden met deze drager?

Ja, hij is ontworpen voor twee motorfietsen, maar kan één motorfiets dragen als deze binnen de laadlimiet blijft.

Hoe bevestig ik de oprijplaat?

De oprijplaat (D) wordt op de trekstang opgeborgen met 2 M10x25 schroeven (E). Om deze te gebruiken, plaatst u hem eenvoudig op de motorfietsdrager.

Hoe gebruik ik de spanbanden met ratel?

Steek het uiteinde van de band onder de centrale gleuf en dan in de gleuf. Trek de hendel van de spanner heen en weer om aan te spannen. Om los te maken, trek aan de veerlus, open de zigzaghendel en trek aan de band.

Hoe installeer ik de kantelbeveiliging?

Schuif de kantelbeveiliging (F) naar het voertuig, plaats het U-vormige staal over de trekstang en draai de bouten gelijkmatig aan om de kraag van de koppeling vast te klemmen.

Wat zijn belangrijke veiligheidsmaatregelen?

Lees de volledige handleiding voor gebruik. Respecteer de maximale belasting, overschrijd de aanbevolen snelheid niet, controleer de bevestigingen voor elke rit en gebruik niet onder invloed van alcohol of drugs.

Hoe onderhoud ik de Vevor motorfietsdrager?

Reinig na gebruik, controleer regelmatig de staat van bouten, moeren en banden. Berg op een droge plaats op. Bij corrosie onmiddellijk behandelen.

Wat te doen bij een ontbrekend of beschadigd onderdeel?

Neem contact op met de klantenservice van Vevor via www.vevor.com/support voor reserveonderdelen of technische ondersteuning.

Waar vind ik de gedetailleerde montage-instructies?

De volledige instructies zijn beschikbaar in de gebruikershandleiding, gratis te downloaden op notice-facile.com of op de Vevor-website.

GEBRUIKSAANWIJZING TD-1004-08 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

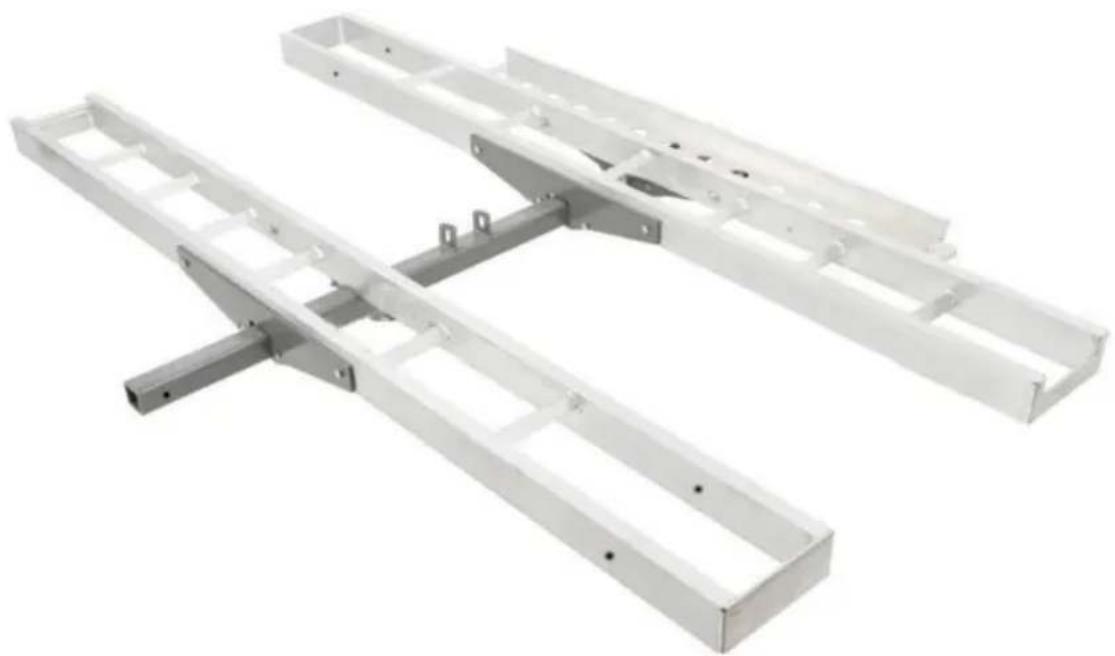

MOTORFIETS DRAGER

MODEL:TD-1004-08

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze volledige handleiding voordat u met de montage begint, het installeren, bedienen of onderhouden van dit product. Het niet Het niet opvolgen van deze waarschuwingen en instructies kan de dood, persoonlijk letsel of schade aan waardevolle eigendommen tot gevolg hebben.

1. Houd u aan alle vereisten van het Department of Transportation (DOT) wanneer door dit product te gebruiken.
2. Gebruik je gezonde verstand tijdens het werken. Blijf alert en concentreer je wanneer het instellen en gebruiken van dit product. Werk nooit onder invloed van alcohol, drugs of medicijnen.
3. Houd tijdens het monteren en gebruiken van dit product de werkruimte schoon en goed verlicht. Houd toeschouwers en kinderen uit de buurt van het werkgebied.
4. Kleed je gepast. Draag nooit loszittende kleding of sieraden als werken. Houd lang haar tegen en houd haar, kleding en handschoenen uit de buurt van bewegende delen.
5. Houd deze standaard altijd buiten bereik van kinderen.
6. Controleer of de standaard in goede staat verkeert voordat u deze gebruikt.

BEWAAR DEZE INSTRUCTIES

PRODUCTPARAMETERS

Aantal motorfietsen	2 stuks
Nominale belasting	600 pond / 272,4 kg
Maximaal toegestane wielbreedte	5,5 inch / 137,9 mm
Hoofdmateriaal	Aluminium

MONTAGE

Artikelnaam		ReferentieAfbeelding	Hoeveelheid	Artikelnaam		ReferentieAfbeelding	Hoeveelheid
			-
Een	beugel		4	H	BoutM8x20		8
B	Bar		1	I	Wasmachine8x1,5		16
C	Motorfietscle-rek		2	J	Moer M8		16
D	-helling		1	Ik	Vergrendelingspenÿ10x240		2
EN	SchroefM10x25		2	Ik	Pinÿ10x95		1
F	Anti-kantelbeveligingBeugel		1 M-	band			8
G	BoutM8x40		8	N	OpslagTas		2

Stap 1:

Monteer de steunbeugels (A) op de trekhaakstang (B) aan de buitenkant van de gelaste beugels met 4 stuks M8x20 bouten (H). Laat de bouten handvast zitten.

Stap 2:

Plaats de motorfietsdrager (C) tussen de steunbeugels en monteer 4

stuks M8x40 bouten (G), ringen (I) en moeren (J). Draai alle 8 stuks stevig vast bouten van de steunbeugel.

Installeer het andere motorfietsrekplatform 180° gedraaid ten opzichte van de eerste motorfiets rekplatform en herhaal stap 1 en 2.

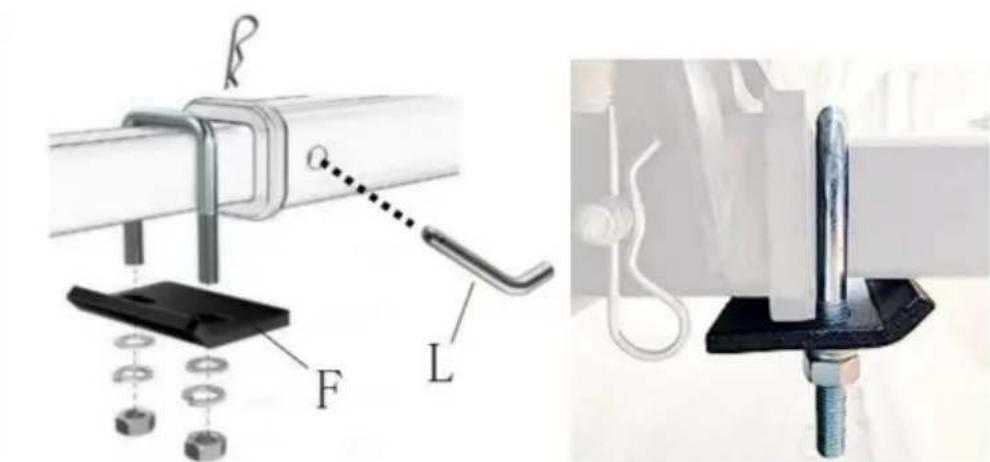

Stap 3:

Plaats de trekhaakstang in de trekhaak en monteer de trekhaakpen (L). Plaats staal van het formaat "U" tot aan de trekhaakstang en monteer vervolgens de beugel zoals de juiste afbeelding toont. Schuif de anti-kantelbeugel (F) naar het voertuig toe en draai vast de bouten gelijkmatig. Ze zullen de beugel op de kraag op de trekhaak knijpen, waardoor overmatige beweging van het rek wordt voorkomen.

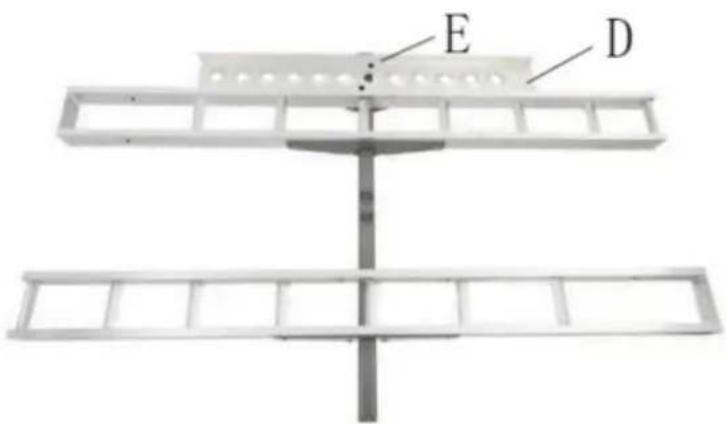

Stap 4:

De oprijplaat (D) wordt met 2 M10x25-schroeven (E) op de trekhaak bevestigd.

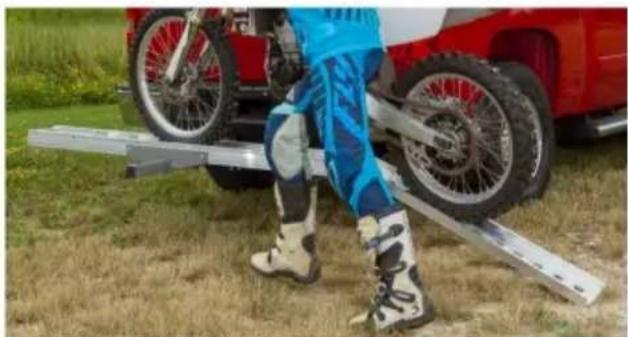

Gebruik van de helling

Plaats de oprijplaat op de motorfietsdrager. Motorfietsen kunnen langs de helling.

Stap 5:

De optionele borgpen (K) kan aan de voorzijde van de motorfiets worden geplaatst rek om de ruimte tussen de voorwielen kleiner te maken.

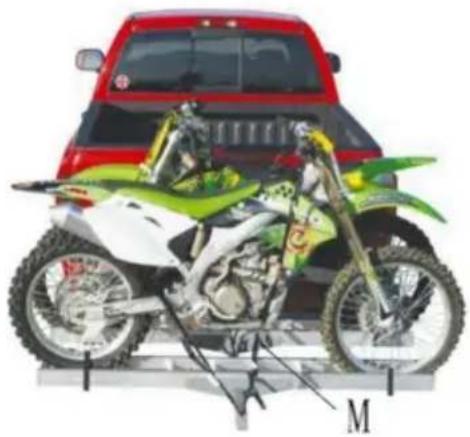

Stap 6:

Bevestig elke motorfiets aan het rek met spanbanden (M). Gebruik twee ratelriemen bevestigd aan het stuur, twee riemen bevestigd aan de achterkant frame van de fiets en twee wielbinders.

Ratelband Gebruik Methode

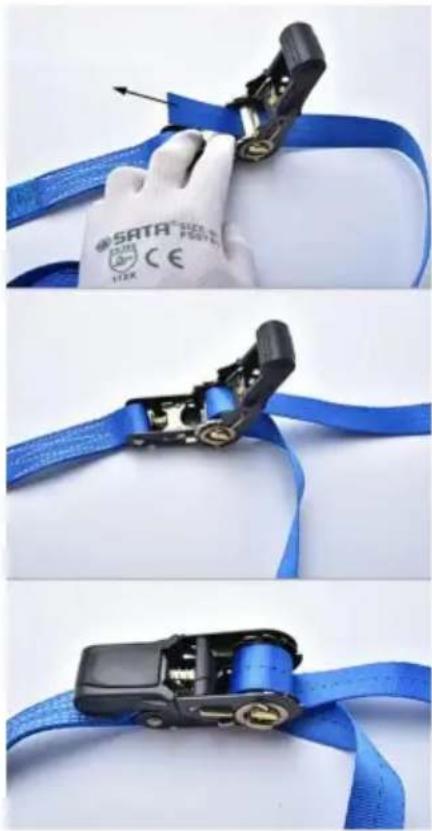

A. Installatie en vastdraaien

1. Rijg de staart van het bandje van de van buiten naar binnen onder de middelste sleuf.

2. Rijg de staart van het bandje door de middelste sleuf.

3. Trek de hendel van de spanrol heen en weer.

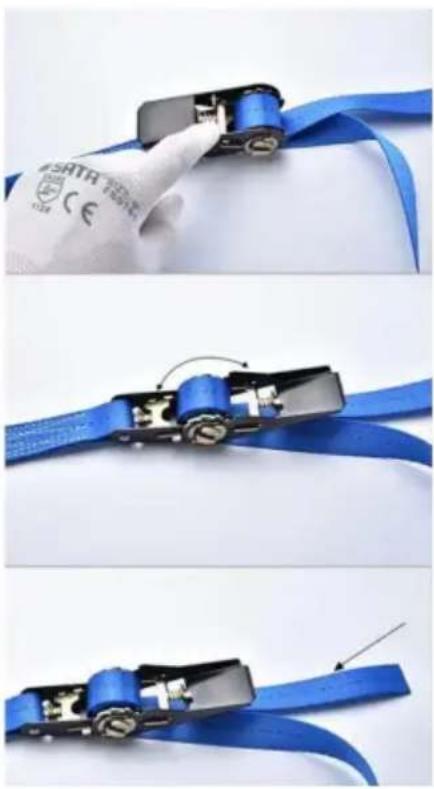

B. Ontrafelingsmethode

1. Gebruik uw hand om de veergesp op de hendel.

2. Open de hendel in een zigzagpositie.

3. Trek hier aan het bandje om het los te maken.

Gemaakt in China
