Produkttyp	Motorradträger (Transportsupport)
Marke	Vevor
Modell	TD-1004-08
Tragfähigkeit	272,4 kg (600 lb)
Anzahl der unterstützten Motorräder	2
Maximale Reifenbreite	137,9 mm (5,5 Zoll)
Hauptmaterial	Aluminium
Befestigungssystem	Anhängerkupplung mit Zugstange
Rampe enthalten	Ja, zum Beladen
Spannriemen enthalten	Ja, 8 Riemen mit Ratsche
Verriegelungsbolzen	Ja, zur Sicherung der Vorderräder
Kippschutz	Ja, enthalten
Montage erforderlich	Ja, detaillierte Anleitung in der Bedienungsanleitung
Wartung	Regelmäßig Schrauben und Riemen überprüfen, nach Gebrauch reinigen
Sicherheit	Maximale Last einhalten, Befestigung vor jeder Fahrt überprüfen
Ersatzteile	Erhältlich über den Vevor-Kundendienst
Garantie	Elektronische Garantie, siehe Website www.vevor.com/support

Häufig gestellte Fragen - TD-1004-08 Vevor

Wie montiere ich den Motorradträger Vevor TD-1004-08?

Befolgen Sie die Schritte 1 bis 6 der Anleitung: Montieren Sie die Halterungen auf der Zugstange, befestigen Sie die Motorradträger, führen Sie die Stange in die Anhängerkupplung ein, montieren Sie die Rampe und sichern Sie sie mit den Riemen. Ziehen Sie alle Schrauben fest.

Wie hoch ist die maximale Tragfähigkeit des Trägers?

Die maximale Tragfähigkeit beträgt 272,4 kg (600 lb) für beide Motorräder zusammen.

Kann man mit diesem Träger ein einzelnes Motorrad transportieren?

Ja, er ist für zwei Motorräder ausgelegt, kann aber ein einzelnes Motorrad tragen, wenn es innerhalb der Lastgrenze bleibt.

Wie befestige ich die Laderampe?

Die Rampe (D) wird mit 2 Schrauben M10x25 (E) auf der Zugstange verstaut. Zum Gebrauch legen Sie sie einfach auf den Motorradträger.

Wie verwende ich die Ratschespannriemen?

Führen Sie das Schlaufende unter den mittleren Schlitz und dann in den Schlitz ein. Ziehen Sie den Spannergriff hin und her, um zu spannen. Zum Lösen ziehen Sie die Federschlaufe, öffnen Sie den Griff im Zickzack und ziehen Sie am Riemen.

Wie installiere ich den Kippschutz?

Schieben Sie den Kippschutz (F) zum Fahrzeug, setzen Sie den U-Stahl auf die Zugstange und ziehen Sie die Schrauben gleichmäßig an, um den Kupplungskragen zu klemmen.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Lesen Sie die gesamte Anleitung vor Gebrauch. Halten Sie die maximale Last ein, überschreiten Sie nicht die empfohlene Geschwindigkeit, überprüfen Sie die Befestigungen vor jeder Fahrt und verwenden Sie es nicht unter Einfluss von Alkohol oder Drogen.

Wie pflege ich den Motorradträger Vevor?

Reinigen Sie es nach Gebrauch, überprüfen Sie regelmäßig den Zustand von Schrauben, Muttern und Riemen. Lagern Sie es an einem trockenen Ort. Bei Korrosion sofort behandeln.

Was tun bei fehlenden oder beschädigten Teilen?

Kontaktieren Sie den Vevor-Kundendienst über www.vevor.com/support, um Ersatzteile oder technische Unterstützung zu erhalten.

Wo finde ich die detaillierten Montageanleitungen?

Die vollständigen Anweisungen sind in der Bedienungsanleitung enthalten, die kostenlos auf notice-facile.com oder auf der Vevor-Website heruntergeladen werden kann.

BEDIENUNGSANLEITUNG TD-1004-08 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

MOTORRADTRÄGER

MODELL:TD-1004-08

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

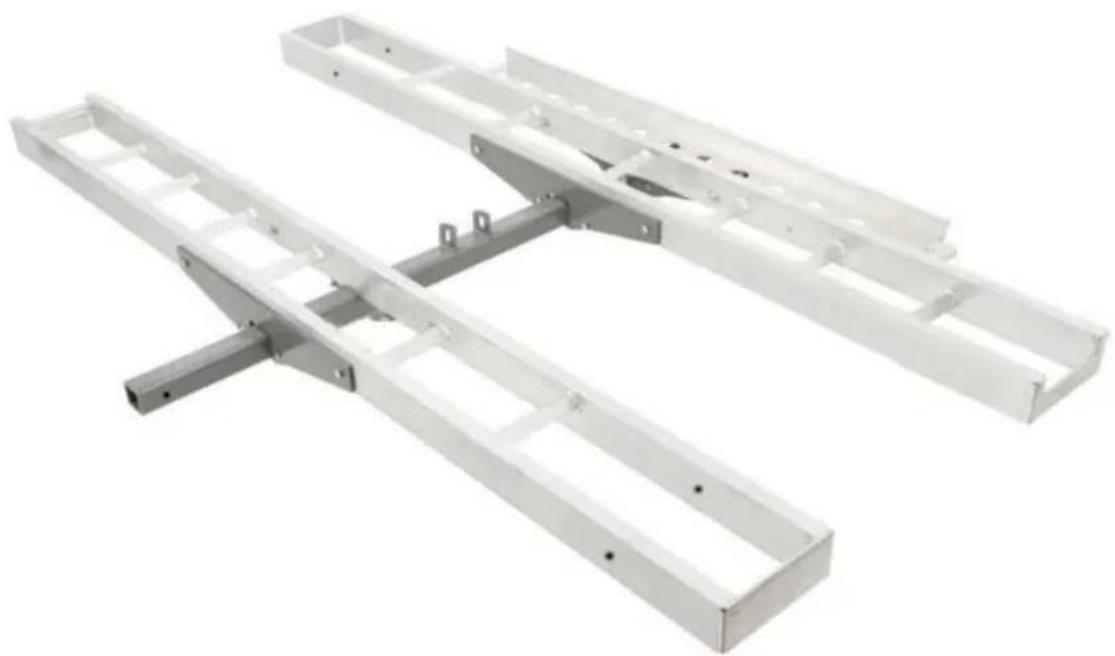

MOTORRAD TRÄGER

MODELL:TD-1004-08

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie das Handbuch vollständig durch, bevor Sie es zusammenbauen, Installation, Betrieb oder Wartung dieses Produkts.

Die Nichtbeachtung dieser Warnungen und Anweisungen kann zum Tod, zu Verletzungen oder zur Beschädigung wertvollen Eigentums führen.

1. Halten Sie sich an alle Anforderungen des Department of Transportation (DOT), wenn bei der Verwendung dieses Produkts.
2. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie aufmerksam und konzentriert, wenn Einrichten und Verwenden dieses Produkts. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder Medikamente.
3. Halten Sie den Arbeitsbereich während der Montage und Verwendung dieses Produkts sauber und gut beleuchtet. Zuschauer und Kinder vom Arbeitsbereich fernhalten.
4. Kleiden Sie sich angemessen. Tragen Sie niemals weite Kleidung oder Schmuck, wenn Arbeiten. Halten Sie lange Haare fern und halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen.
5. Bewahren Sie diesen Ständer stets außerhalb der Reichweite von Kindern auf.
6. Überprüfen Sie vor der Verwendung, ob der Ständer in gutem Zustand ist.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

PRODUKTPARAMETER

Anzahl Motorräder	2 Stck.
Nennlast	600 lbs /272,4 kg
Maximal zulässige Radbreite	5,5 Zoll /137,9 mm
Hauptmaterial	Aluminium

MONTAGE

Artikelname		Referenz Bild	Menge.	Artikelname		Referenz Bild	Menge.
Eine	Klammer		4	H	Bolzen M8x20		8
B	Bar		1	-	Waschmaschine 8x1,5		16
C	Motorrad Regal		2	J	Mutter M8		16
D Ramp			1	K	Sicherungsstift 10x240		2
UND	Schrauben M10x25		2	M	Stift 10x95		1
F	Kippschutz Klammer		1 m	Gurt			8
G	Bolzen M8x40		8	N	Lagerung Tasche		2

Schritt 1:

Montieren Sie die Halterungen (A) an der Deichsel (B) an der Außenseite des Geschweißte Halterungen mit 4 M8x20-Schrauben (H). Ziehen Sie die Schrauben handfest an.

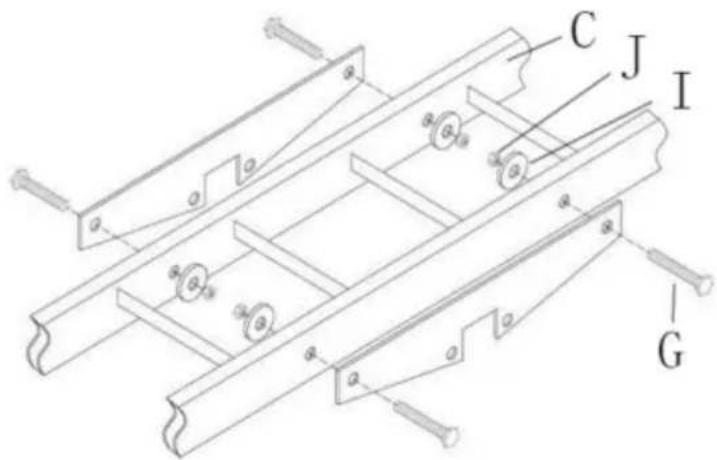

Schritt 2:

Platzieren Sie den Motorradträger (C) zwischen den Halterungen und montieren Sie 4 M8x40 Schrauben (G), Unterlegscheiben (I) und Muttern (J). Ziehen Sie alle 8 Schrauben fest an. Stützhalterungsschrauben.

Installieren Sie die andere Motorradträgerplattform um 180° gedreht vom ersten Motorrad Rack-Plattform und wiederholte Schritte 1 und 2.

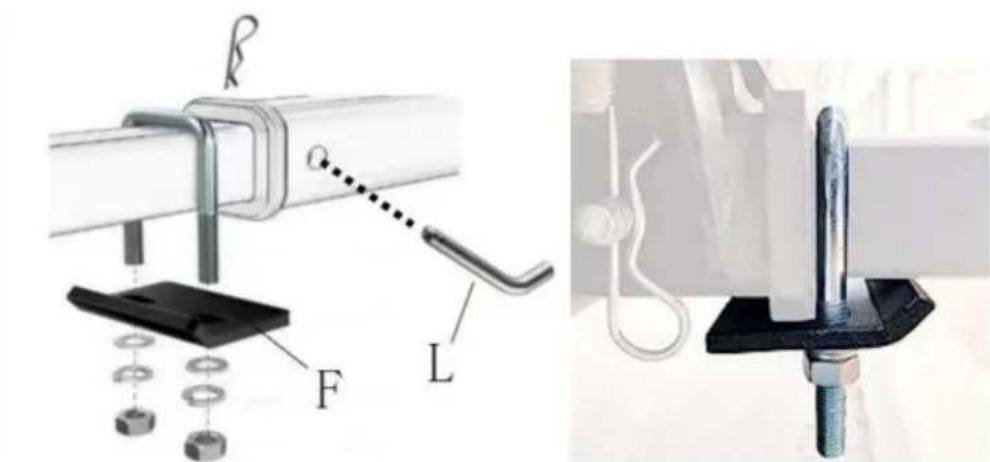

Schritt 3:

Setzen Sie die Deichsel in die Anhängerkupplung ein und montieren Sie den Kupplungsstift (L). Legen Sie U-Stahl auf die Deichsel und montieren Sie dann die Halterung wie rechts

Bild zeigt. Schieben Sie die Kippsicherung (F) zum Fahrzeug und ziehen Sie sie fest Ziehen Sie die Bolzen gleichmäßig an. Sie klemmen die Halterung am Kragen der Anhängerkupplung fest und verhindern so eine übermäßige Bewegung des Gepäckträgers.

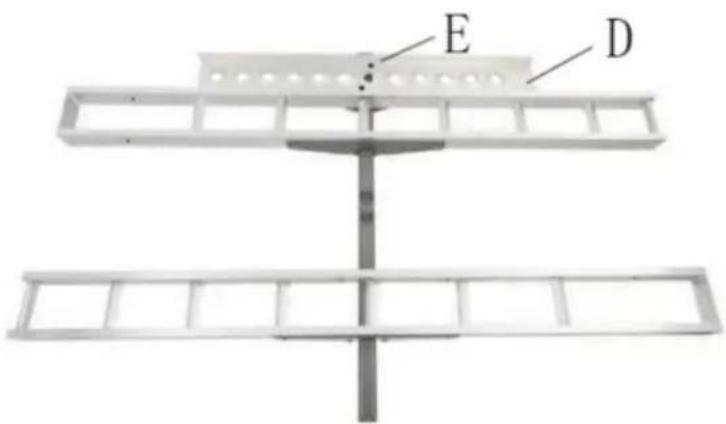

Schritt 4:

Die Rampe (D) wird mit 2 M10x25-Schrauben (E) an der Anhängerkupplung befestigt.

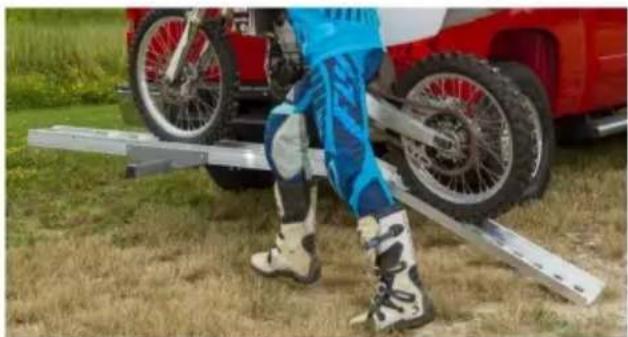

Rampennutzung

Setzen Sie die Rampe auf den Motorradträger. Motorräder können sich entlang der Rampe.

Schritt 5:

Der optionale Verriegelungsstift (K) kann in die Vorderseite des Motorrads eingesetzt werden Gepäckträger, um den Abstand des Vorderrads zu verkleinern.

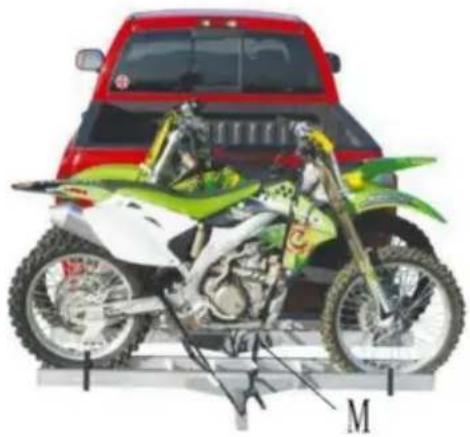

Schritt 6:

Sichern Sie jedes Motorrad mit Spanngurten (M) am Gepäckträger. Verwenden Sie zwei Ratschengurte am Lenker, zwei Gurte an der Rückseite Rahmen des Fahrrads und zwei Radbinder.

Verwendungsmethode für Ratschengurte

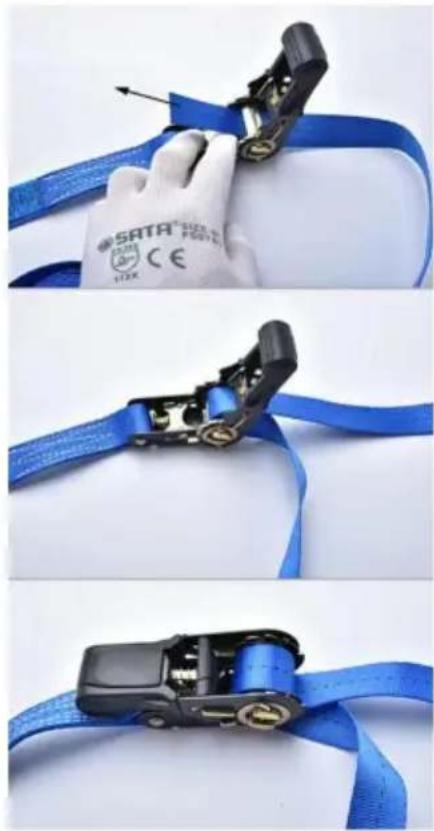

A. Installation und Festziehen

1. Fädeln Sie das Ende des Gurtbandes vom von außen nach innen unter den mittleren Schlitz.

2. Fädeln Sie das Ende des Gurtbandes durch die mittleren Schlitz.

3. Ziehen Sie den Spanngriff hin und her.

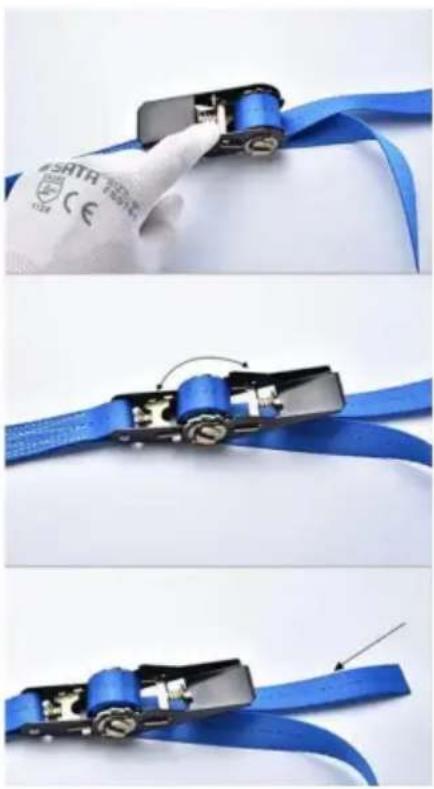

B. Entwirrungsmethode

1. Ziehen Sie mit der Hand die Federschnalle am handhaben.

2. Öffnen Sie den Griff im Zickzack-Modus.

3. Ziehen Sie hier das Gurtband heraus, um es zu lösen.

In China hergestellt
