MANUALE UTENTE TD-1004-08 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PORTA MOTO

MODELLO:TD-1004-08

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

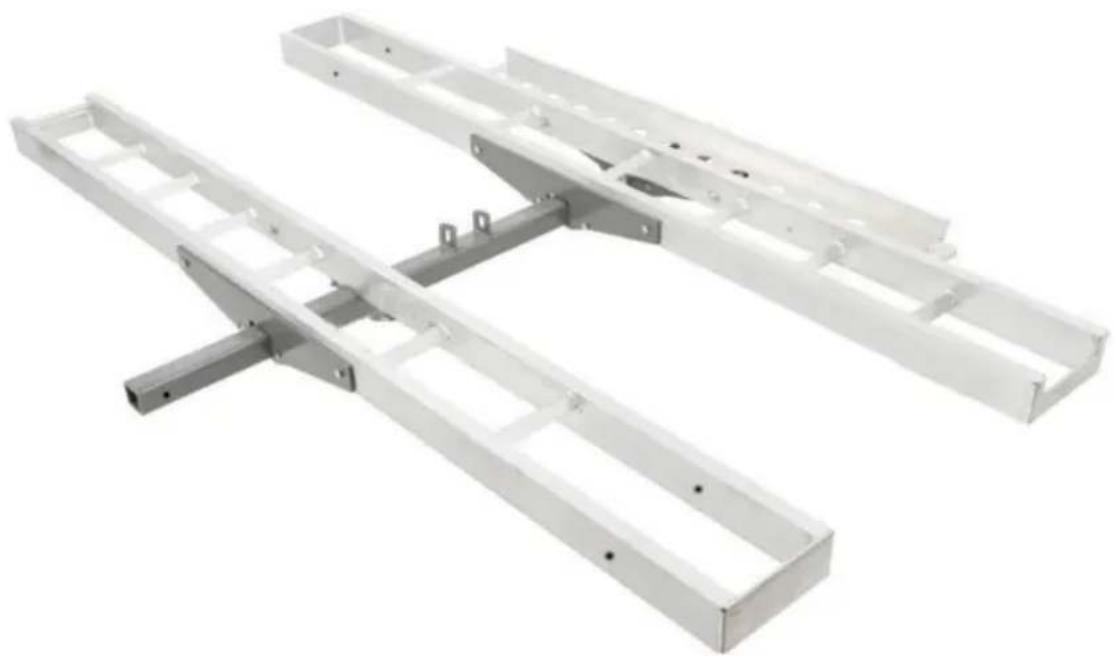

MOTOCICLO VETTORE

MODELLO:TD-1004-08

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

Leggere e comprendere l'intero manuale prima del montaggio,

l'installazione, il funzionamento o la manutenzione di questo prodotto. La mancata Il mancato rispetto di queste avvertenze e istruzioni può causare morte, lesioni personali o danni a beni di valore.

1. Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) quando utilizzando questo prodotto.
2. Usa il buon senso quando lavori. Rimani vigile e concentrato quando impostazione e utilizzo di questo prodotto. Non lavorare mai sotto l'effetto di alcol, droghe o medicinali.
3. Durante il montaggio e l'utilizzo di questo prodotto, mantenere l'area di lavoro pulita e ben illuminato. Tenere spettatori e bambini fuori dall'area di lavoro.
4. Vestiti in modo appropriato. Non indossare mai abiti larghi o gioielli quando lavorando. Contenere i capelli lunghi e tenere i capelli, gli abiti e i guanti lontani da parti in movimento.
5. Tenere sempre questo supporto lontano dalla portata dei bambini.
6. Controllare che il supporto sia in buone condizioni prima di utilizzarlo.

SALVA QUESTE ISTRUZIONI

PARAMETRI DEL PRODOTTO

Numero di motociclette	2 pezzi
Carico nominale	600 libbre/272,4 kg
Larghezza massima consentita della ruota	5,5 pollici /137,9 mm
Materiale principale	Alluminio

ASSEMBLAGGIO

Nome	dell'articolo	Riferimento Immagine	Quantità.	Nome	dell'articolo	Riferimento Immagine	Quantità.
Una	parentesi		4	H	BulloneM8x20		8
B	Sbarra		1	..	Rondella8x1.5		16
C	MotociclistaPortaoggetti pulito		2	J	Dado M8		16
Rampa D			1	E	Perno di bloccaggioÿ10x240		2
E	ViteM10x25		2	L	Spilloÿ10x95		1
F	Anti-ribaltamentoStaffa		Cinghia da 1		M		8
G	BulloneM8x40		8	N	MagazzinaggioBorsa		2

Fase 1:

Installare le staffe di supporto (A) sulla barra di traino (B) all'esterno del staffe saldate utilizzando 4 bulloni M8x20 (H). Lasciare i bulloni serrati a mano.

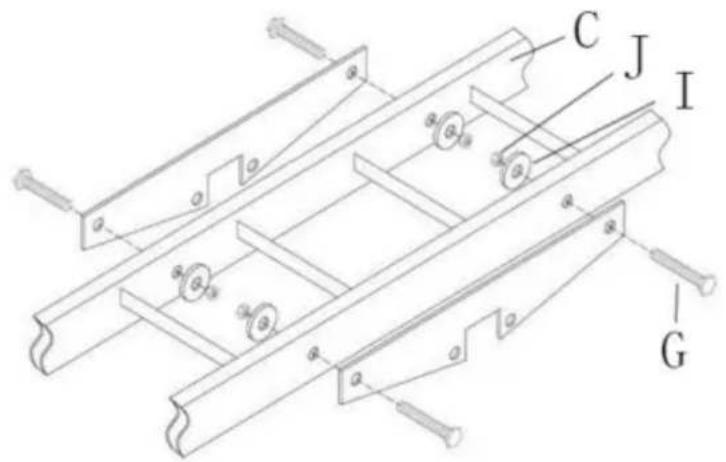

Fase 2:

C J I G

Posizionare il portabici (C) tra le staffe di supporto e installare 4

pcs Bulloni M8x40 (G), rondelle (I) e dadi (J). Serrare saldamente tutti gli 8 pezzi bulloni della staffa di supporto.

Installare l'altra piattaforma portamoto ruotata di 180° rispetto alla prima moto piattaforma rack e ripetere i passaggi 1 e 2.

Fase 3:

Inserire la barra di traino nel gancio del rimorchio e installare il perno di traino (L). Posizionare l'acciaio di misura "U" sulla barra di traino, quindi assemblare la staffa come indicato di seguito.

come mostrato nell'immagine. Far scorrere la staffa antiribaltamento (F) verso il veicolo e serrare i bulloni in modo uniforme. Pizzicheranno la staffa sul collare del gancio, impedendo un movimento eccessivo del portapacchi.

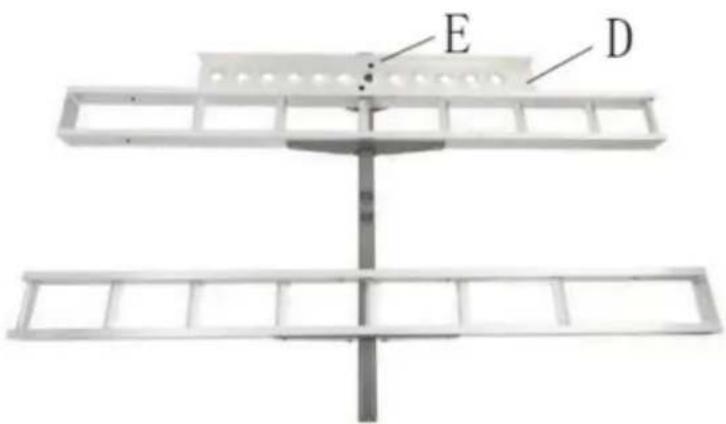

Fase 4:

E D

La rampa (D) viene riposta sulla barra di traino con 2 viti M10x25 (E).

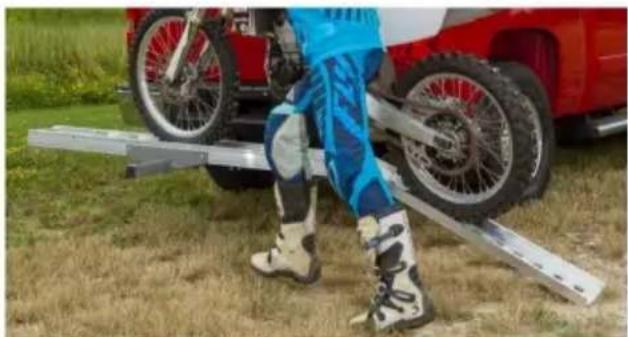

Utilizzo della rampa

Posizionare la rampa sul portamoto. Le moto possono muoversi lungo la rampa.

Fase 5:

K

Il perno di bloccaggio opzionale (K) può essere inserito nella parte anteriore della motocicletta portapacchi per ridurre lo spazio tra le ruote anteriori.

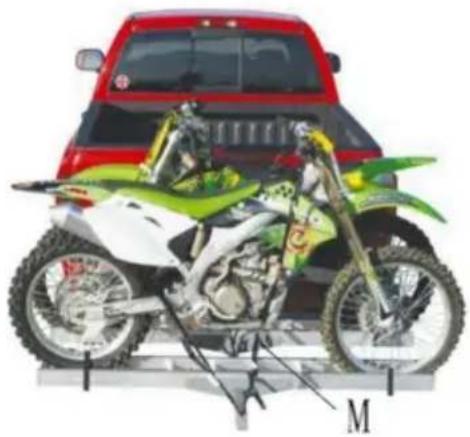

Fase 6:

Fissare ogni motocicletta al portapacchi con cinghie di ancoraggio (M). Utilizzare due cinghie a cricchetto fissate al manubrio, due cinghie fissate alla parte posteriore telaio della bici e due tiranti per le ruote.

Metodo di utilizzo della cinghia a cricchetto

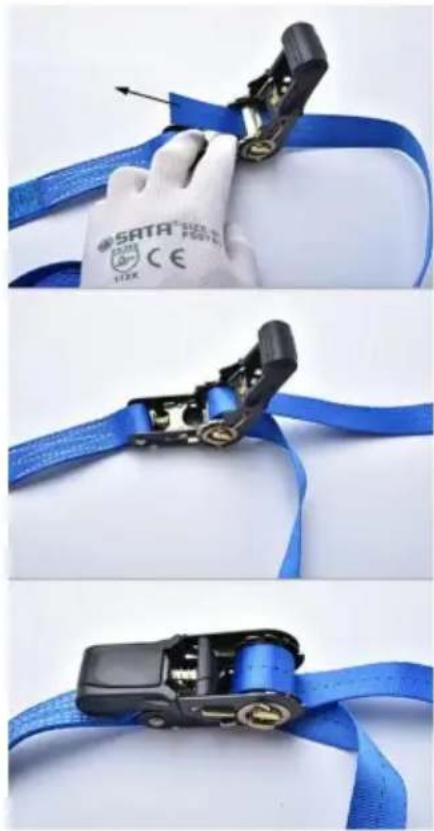

A. Installazione e serraggio

1. Infilare la coda della fettuccia dal dall'esterno verso l'interno sotto la fessura centrale.

2. Infilare la coda della fettuccia attraverso il fessura centrale.

3. Tirare avanti e indietro la maniglia del tenditore.

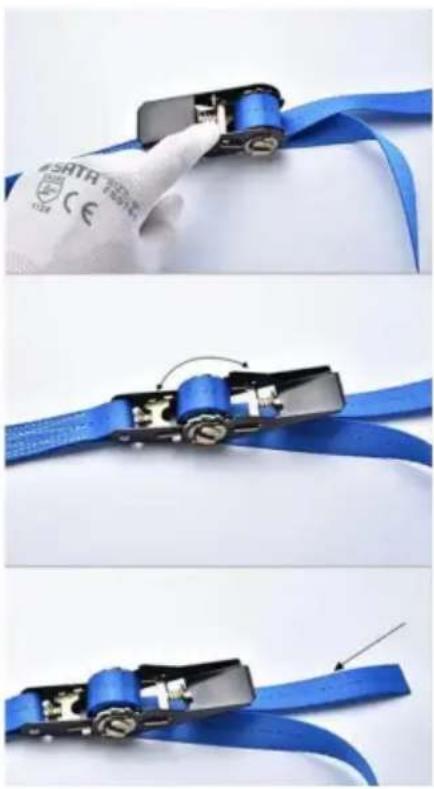

B. Metodo di sbrogliamento

1. Utilizzare la mano per tirare la fibbia a molla sul maniglia.

2. Aprire la maniglia in posizione a zigzag.

3. Tirare fuori la fettuccia qui per slacciarla.
