Rodzaj produktu	Uchwyt motocyklowy (podstawa transportowa)
Marka	Vevor
Model	TD-1004-08
Udźwig	272,4 kg (600 funtów)
Liczba obsługiwanych motocykli	2
Maksymalna szerokość koła	137,9 mm (5,5 cala)
Główny materiał	Aluminium
System mocowania	Zaczep przyczepy z dyszlem
Rampa w zestawie	Tak, do załadunku
Pasy mocujące w zestawie	Tak, 8 pasów z zapadką
Sworznie blokujące	Tak, do zabezpieczenia przednich kół
Wspornik zabezpieczający przed przechyleniem	Tak, w zestawie
Wymagany montaż	Tak, szczegółowe instrukcje w instrukcji obsługi
Konserwacja	Regularnie sprawdzać śruby i pasy, czyścić po użyciu
Bezpieczeństwo	Przestrzegać maksymalnego obciążenia, sprawdzać mocowanie przed każdą podróżą
Części zamienne	Dostępne za pośrednictwem obsługi klienta Vevor
Gwarancja	Gwarancja elektroniczna, zobacz stronę www.vevor.com/support

Często zadawane pytania - TD-1004-08 Vevor

Jak złożyć uchwyt motocyklowy Vevor TD-1004-08?

Postępuj zgodnie z krokami 1-6 instrukcji: zamontuj wsporniki na dyszlu, przymocuj uchwyty motocyklowe, włóż dyszel do zaczepu przyczepy, zamontuj rampę i zabezpiecz pasami. Dokręć wszystkie śruby prawidłowo.

Jaka jest maksymalna nośność uchwytu?

Maksymalna nośność wynosi 272,4 kg (600 funtów) dla obu motocykli łącznie.

Czy można przewozić jeden motocykl za pomocą tego uchwytu?

Tak, jest przeznaczony dla dwóch motocykli, ale może wytrzymać jeden motocykl, jeśli mieści się w limicie obciążenia.

Jak zamocować rampę załadunkową?

Rampa (D) jest przechowywana na dyszlu za pomocą 2 śrub M10x25 (E). Aby jej użyć, po prostu umieść ją na uchwycie motocyklowym.

Jak używać pasów z zapadką?

Przewlecz ogon pasa pod środkową szczeliną, a następnie w szczelinę. Pociągnij uchwyt napinacza w przód i w tył, aby dokręcić. Aby rozwiązać, pociągnij pętlę sprężynową, otwórz uchwyt zygzakowaty i pociągnij za pas.

Jak zamontować wspornik zabezpieczający przed przechyleniem?

Wsuń wspornik zabezpieczający (F) w kierunku pojazdu, umieść stal w kształcie litery U na dyszlu, a następnie równomiernie dokręć śruby, aby zacisnąć kołnierz zaczepu.

Jakie są ważne środki ostrożności?

Przeczytaj całą instrukcję przed użyciem. Przestrzegaj maksymalnego obciążenia, nie przekraczaj zalecanej prędkości, sprawdzaj mocowania przed każdą podróżą i nie używaj pod wpływem alkoholu lub narkotyków.

Jak konserwować uchwyt motocyklowy Vevor?

Czyść po użyciu, regularnie sprawdzaj stan śrub, nakrętek i pasów. Przechowuj w suchym miejscu. W przypadku korozji natychmiast ją usuń.

Co zrobić w przypadku brakującej lub uszkodzonej części?

Skontaktuj się z obsługą klienta Vevor za pośrednictwem www.vevor.com/support, aby uzyskać części zamienne lub pomoc techniczną.

Gdzie znaleźć szczegółowe instrukcje montażu?

Pełne instrukcje są dostępne w instrukcji obsługi do pobrania za darmo na notice-facile.com lub na stronie Vevor.

INSTRUKCJA OBSŁUGI TD-1004-08 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Uchwyt na motocykl

MODEL:TD-1004-08

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

MOTOCYKL

PRZEWOŹNIK

MODEL:TD-1004-08

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

Przed montażem należy przeczytać i zrozumieć całą instrukcję, instalowanie, obsługa lub serwisowanie tego produktu. Niewykonanie Nieprzestrzeganie tych ostrzeżeń i instrukcji może spowodować śmierć, obrażenia ciała lub uszkodzenie cennego mienia.

1. Przestrzegaj wszystkich wymogów Departamentu Transportu (DOT) podczas korzystając z tego produktu.
2. Używaj zdrowego rozsądku podczas pracy. Bądź czujny i skoncentruj się, gdy konfigurowanie i używanie tego produktu. Nigdy nie pracuj będąc pod wpływem alkohol, narkotyki lub leki.
3. Podczas montażu i użytkowania tego produktu należy utrzymywać miejsce pracy w czystości i dobrze oświetlone. Trzymać widzów i dzieci z dala od obszaru roboczego.
4. Ubieraj się odpowiednio. Nigdy nie zakładaj luźnej odzieży ani biżuterii, gdy pracy. Trzymaj długie włosy z dala od włosów, odzieży i rękawiczek. ruchome części.
5. Zawsze trzymaj stojak poza zasięgiem dzieci.
6. Przed użyciem sprawdź, czy stojak jest w dobrym stanie.

ZAPISZ TE INSTRUKCJE

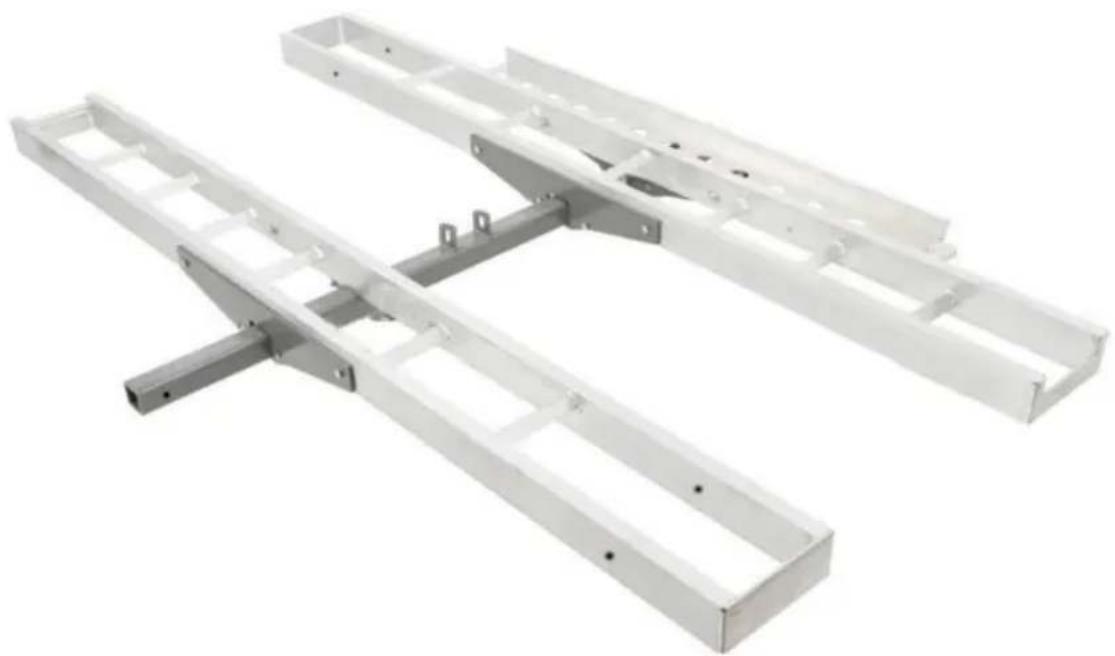

PARAMETRY PRODUKTU

Liczba motocykli	2 szt.
Obciążenie znamionowe	600 funtów / 272,4 kg
Maksymalna dopuszczalna szerokość koła	5,5 cala / 137,9 mm
Materiał główny Aluminium

MONTAŻ

Nazwa	przedmiotu Nazwa	Odniesienie przedmiotu Obraz	ILOŚĆ.			Odniesienie Obraz	ILOŚĆ.
Wspornik			4	H	Śruba M8x20		8
B	Bar		1	I	Pralka 8x1,5		16
C	Motocykle Stojak na szkło		2	J	Nakrętka M8		16
Rampa D			1	K	Kołek blokujący φ10x240		2
I	Śruba M10x25		2	L	Szpilka φ10x95		1
F	Antypoślizgowy Nawias		Pasek 1 M				8
G	Śruba M8x40		8	N	Składowanie Torba		2

Krok 1:

Zamontuj wsporniki (A) na drążku zaczepowym (B) na zewnątrz przyspawane wsporniki za pomocą 4 śrub M8x20 (H). Pozostawić śruby dokręcone ręcznie.

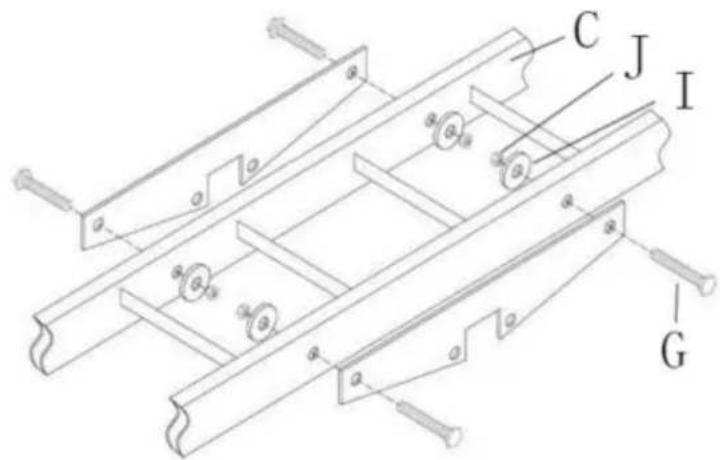

Krok 2:

Umieść bagażnik motocyklowy (C) pomiędzy wspornikami i zamontuj 4 szt. śrub M8x40 (G), podkładek (I) i nakrętek (J). Mocno dokręć wszystkie 8 szt. śruby wspornika.

Zamontuj drugą platformę bagażnika motocyklowego obróconą o 180° względem pierwszego motocykła. platformę regałową i powtórz kroki 1 i 2.

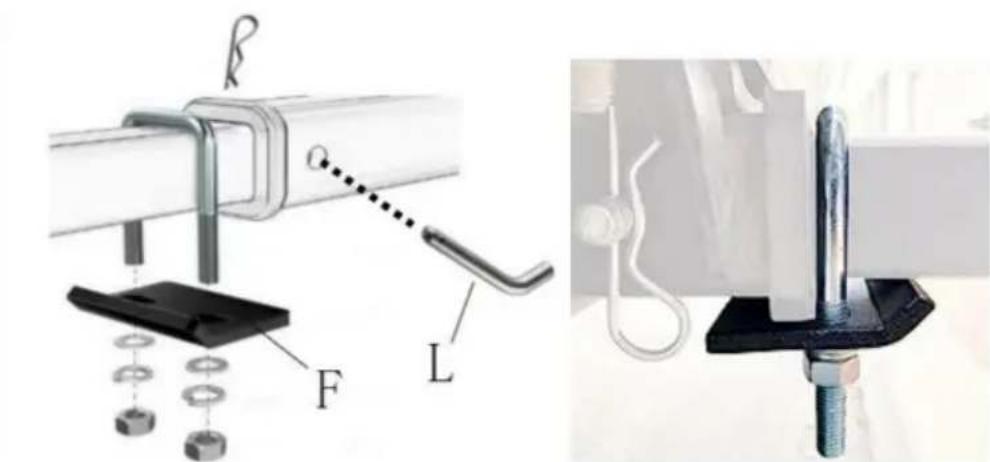

Krok 3:

Włóż belkę zaczepową do zaczepu przyczepy i zamontuj sworzeń zaczepowy (L). Umieść stal w rozmiarze „U” na belce zaczepowej, a następnie zamontuj wspornik zgodnie z prawą stronę. na zdjęciu. Przesuń wspornik antyprzechyłowy (F) w kierunku pojazdu i dokręć śruby równomiernie. Będą one ściskać wspornik na kołnierzu zaczepu, zapobiegając nadmiernemu ruchowi bagażnika.

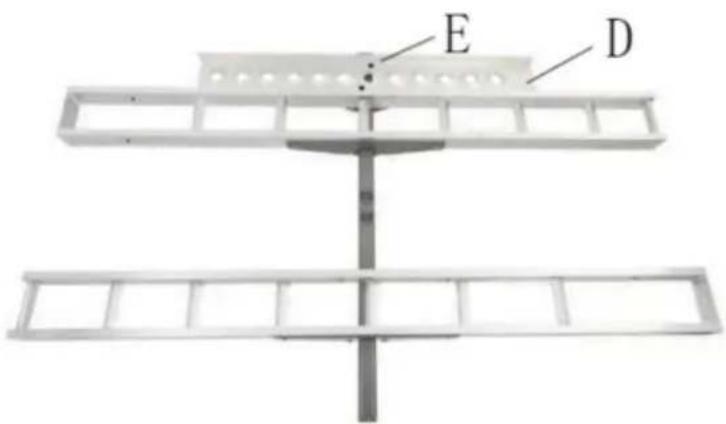

Krok 4:

Rampa (D) jest mocowana na drążku zaczepowym za pomocą 2 śrub M10x25 (E).

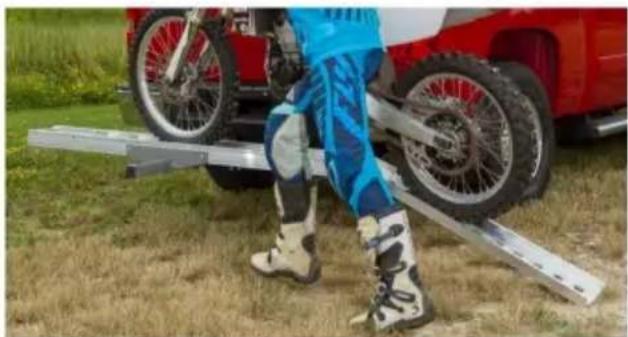

Wykorzystanie rampy

Zamontuj rampę na stojaku na motocykle. Motocykle mogą poruszać się wzdłuż rampa.

Krok 5:

Opcjonalny sworzeń blokujący (K) można włożyć do przedniej części motocykła zębatka zmniejszająca odstęp między przednimi kołami.

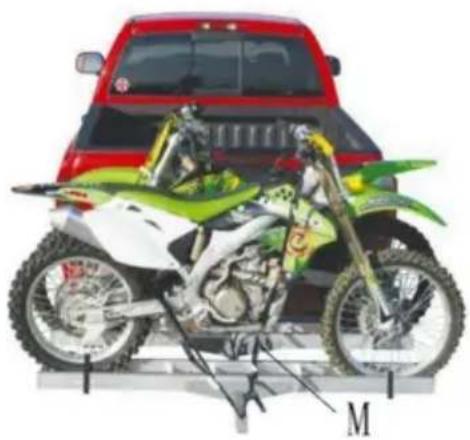

Krok 6:

Przymocuj każdy motocykl do bagażnika za pomocą pasów mocujących (M). Użyj dwóch paski zapadkowe przymocowane do kierownicy, dwa paski przymocowane do tyłu rama roweru i dwa koła mocujące.

Metoda użycia paska zapadkowego

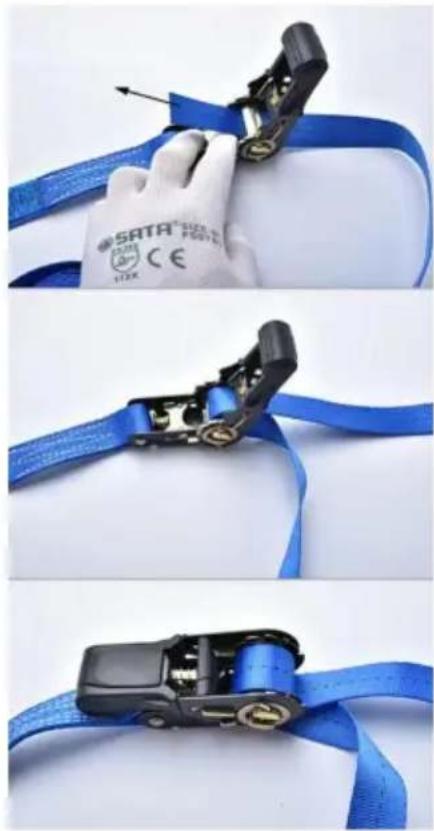

A. Instalacja i dokręcanie

1. Przewlecz koniec taśmy od na zewnątrz, pod środkowym otworem.

2. Przeciągnij koniec taśmy przez szczelina środkowa.

3. Pociągnij uchwyt napinacza do przodu i do tyłu.

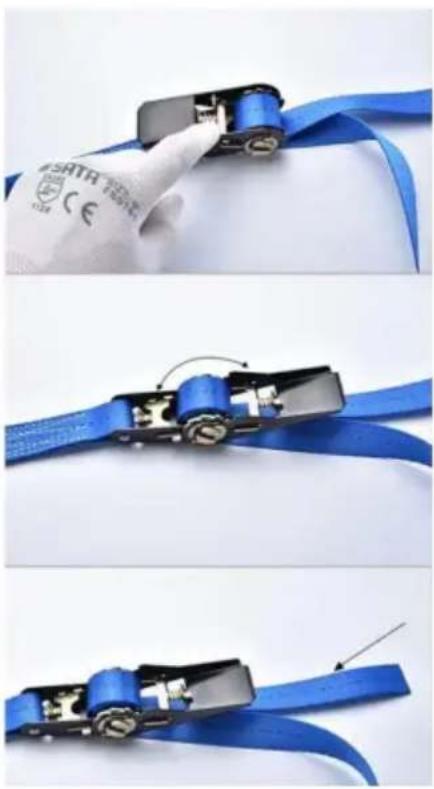

B. Metoda rozplątywania

1. Za pomocą ręki pociągnij za klamrę sprężynową uchwyt.

2. Otwórz uchwyt w pozycji zygzakowatej.

3. Pociągnij za taśmę, aby ją rozwiązać.

Wyprodukowano w Chinach
