TYGJ210084 - Accessorio per moto Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cuneo per ruote per moto
Marca	Vevor
Modello	TYGJ210084
Capacità di carico massima	1800 lb (816 kg)
Diametro ruota compatibile	15 - 21 pollici
Larghezza pneumatico compatibile	3 - 6,5 pollici
Materiale principale	Acciaio robusto
Numero di posizioni di regolazione	3 posizioni per il supporto girevole
Tipo di montaggio	Pavimento, pianale di camion o ponte sollevatore
Metodo di fissaggio	Bulloni M10 e dadi inclusi; ancoraggi per cemento (non inclusi) per pavimento in cemento
Utilizzo principale	Fissare la moto durante il trasporto o il parcheggio
Precauzioni di sicurezza	Leggere il manuale, indossare dispositivi di protezione, non superare il carico
Manutenzione	Controllare frequentemente lo stato delle saldature e dei fissaggi, pulire regolarmente
Pezzi inclusi	Telaio, supporto girevole, supporto di montaggio, boccole in nylon, bulloni M10, dadi esagonali, rondelle
Numero di pezzi	13 pezzi (secondo l'elenco)
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Paese di fabbricazione	Cina
Assistenza tecnica	Via email: [e-mail]

Domande frequenti - TYGJ210084 Vevor

Come installare il cuneo per ruote Vevor TYGJ210084?

Per l'installazione, posizionare il supporto (3) nella posizione desiderata su una superficie solida e piana. Utilizzare i 4 fori del supporto come dima per forare fori del diametro appropriato. Fissare il supporto con i bulloni M10 forniti, posizionando le boccole in nylon sotto il supporto, quindi serrare con rondelle e dadi. Per un'installazione su cemento, utilizzare ancoraggi per cemento (non inclusi) e seguire le istruzioni del produttore.

Qual è la capacità di carico massima del cuneo per ruote?

La capacità di carico massima è di 1800 lb (circa 816 kg). Non superare mai questo limite per evitare danni o lesioni.

Quali diametri e larghezze di ruota sono compatibili?

Il cuneo accetta ruote da 15 a 21 pollici di diametro e pneumatici con larghezza da 3 a 6,5 pollici.

Come regolare il supporto girevole per diverse dimensioni di ruota?

Il supporto girevole può essere regolato su tre posizioni diverse in base alle dimensioni della ruota. Scegliere la posizione che consente di bloccare saldamente la ruota quando questa è in posizione e il supporto ruota in posizione chiusa.

Come rilasciare la moto dal cuneo per ruote?

Per rilasciare la moto, spingetela indietro delicatamente fuori dal cuneo. Il supporto girevole si abbasserà automaticamente. Assicurarsi che la moto sia stabile durante la manovra.

Quali precauzioni di sicurezza devo prendere durante l'uso?

Indossare sempre scarpe di sicurezza, casco e guanti. Non indossare abiti larghi o gioielli. Tenere i capelli lunghi legati. Non lavorare mai sotto l'effetto di alcol o droghe. Prima di trasportare la moto, fissarla con cinghie (non fornite) e non superare gli 88 km/h.

Posso installare il cuneo per ruote su un pavimento in cemento?

Sì, ma avrete bisogno di ancoraggi per cemento (non inclusi). Forare i fori con una punta da cemento, inserire gli ancoraggi secondo le istruzioni del produttore, quindi fissare il supporto di montaggio con questi ancoraggi.

Come effettuare la manutenzione del cuneo per ruote?

Controllare frequentemente lo stato del cuneo, in particolare le saldature e i fissaggi. Se si riscontrano danni, sostituire il prodotto. Assicurarsi che tutti i bulloni siano ben serrati. Mantenere il cuneo pulito per evitare la corrosione.

Il cuneo viene fornito con tutti i bulloni necessari?

Sì, il cuneo viene fornito con i bulloni M10x20, dadi esagonali M10, rondelle e boccole in nylon necessari per l'installazione su una piattaforma. Per l'installazione su cemento, gli ancoraggi non sono inclusi.

Dove posso ottenere assistenza tecnica o la garanzia?

Per qualsiasi assistenza tecnica, contattare [e-mail]. Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support.

MANUALE UTENTE TYGJ210084 Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

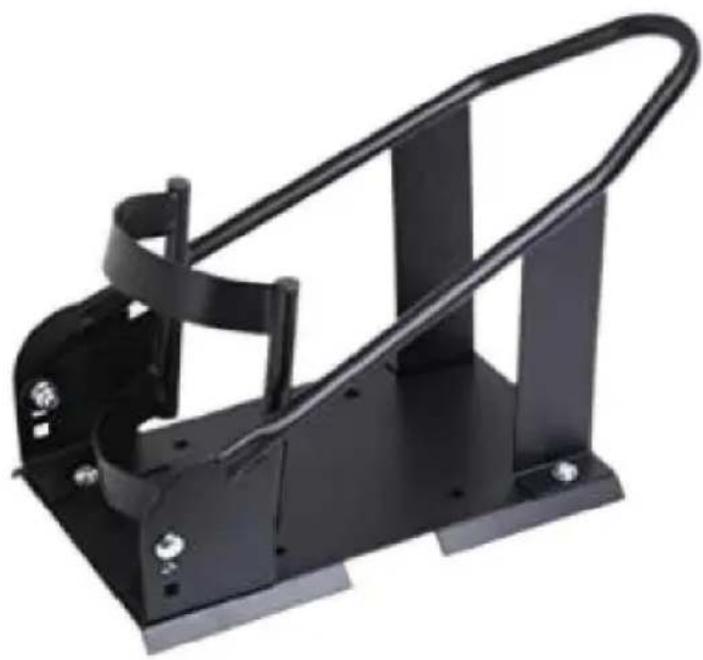

CUNEO PER RUOTA MOTO

MANUALE D'USO

Modello: TYGJ210084

Continuiamo a impegnarci per fornirvi utensili a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potreste ottenere acquistando determinati utensili da noi rispetto alle principali marche e non intende necessariamente coprire tutte le categorie di utensili da noi offerte. Vi ricordiamo di verificare attentamente, al momento dell'ordine, se state effettivamente risparmiando la metà rispetto alle principali marche.

VEVOR

Cuneo per ruota moto

Modello: TYGJ210084

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Servizio [e-mail]

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

Sicurezza e avvertenze

Leggere e comprendere l'intero manuale prima di montare, installare, utilizzare o effettuare manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare morte, lesioni personali o danni a proprietà di valore.

Conservare questo manuale per le avvertenze e le precauzioni di sicurezza.

Il manuale offre informazioni importanti su come assemblare, utilizzare e

effettuare la manutenzione del prodotto. Dopo il sollevamento, sostenere il carico con mezzi adeguati.

Non superare la capacità nominale.

Utilizzare dispositivi di sicurezza. Scarpe antinfortunistiche, casco e guanti da lavoro devono essere utilizzati per le condizioni applicabili.

Vestirsi in modo appropriato. Non indossare mai abiti larghi o gioielli quando si lavora. Contenere i capelli lunghi e tenere lontani capelli, vestiti e guanti dalle parti in movimento. Usare il buon senso quando si lavora. Rimanere vigili e concentrarsi durante l'installazione e l'utilizzo della ruota della motocicletta. Non lavorare mai sotto l'effetto di alcol, droghe o farmaci.

Prima di trasportare una motocicletta sul cassone di un camion, fissare la motocicletta con corde e/o ancoraggi (non inclusi). Il motore del veicolo deve essere spento e il freno di stazionamento inserito prima di caricare o scaricare la motocicletta dal cuneo. Inserire o estrarre la motocicletta dal cuneo. Non superare gli 88 km/h durante il trasporto di una motocicletta sul cassone di un camion.

Tieni presente che gli avvenimenti precedentemente discussi non possono coprire tutti gli eventi e le circostanze possibili. È importante che la persona che installa e utilizza il cuneo per ruota per motocicletta usi buon senso in ogni momento.

Specifiche

Serie di modelli	Codice articolo:TYGJ210084
Capacità di carico massimilebbre)	1800
Diametro del pneumatico adatto (pollici)	15-21
Larghezza del pneumatico (pollici)	3-6,5

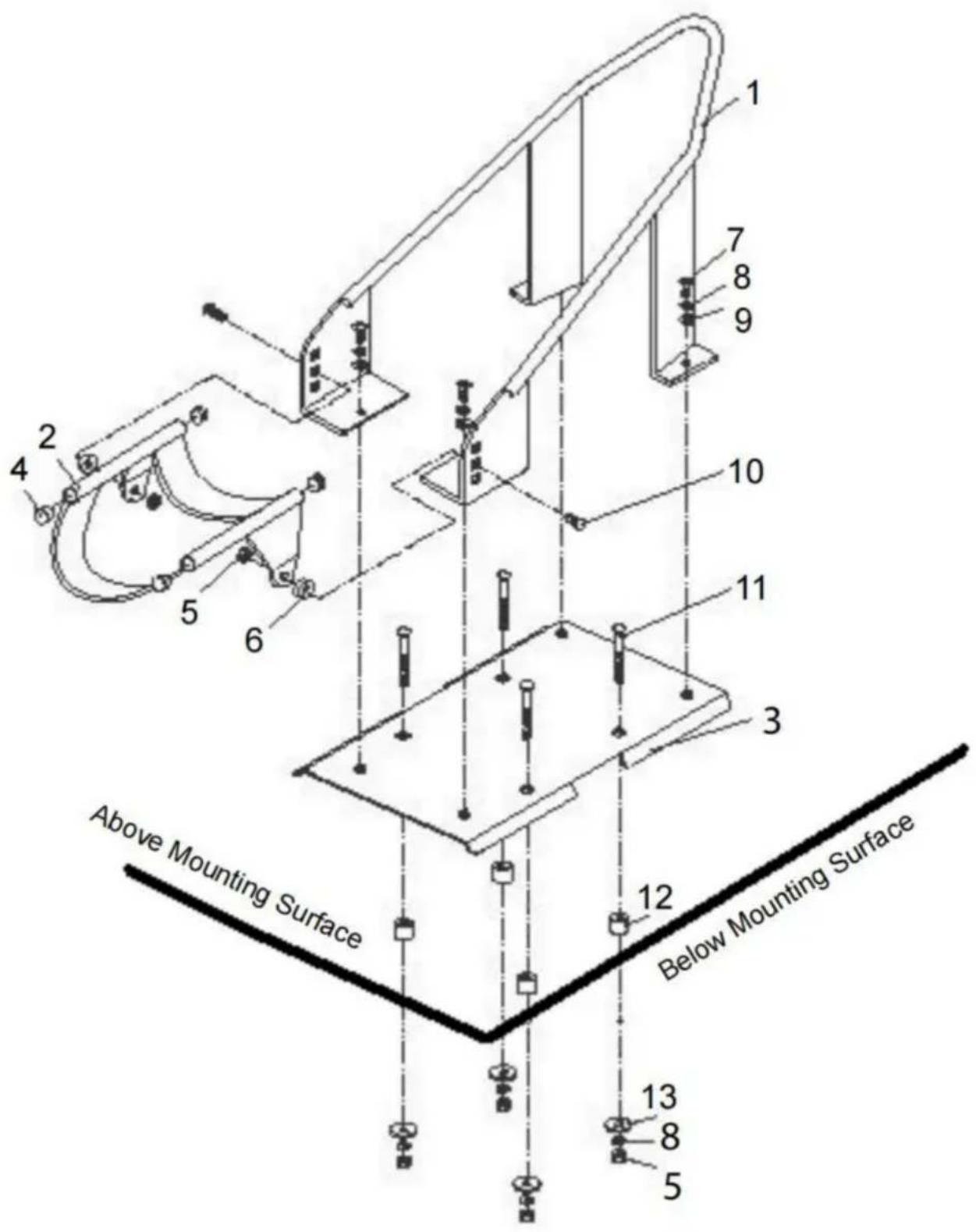

Elenco delle parti

Part	Descrizione Quantità	Parte Descrizione Quantità
1	Telaio	1	8	Rondella elastica8
2	Staffa girevole	1	9	Rondella piatta	4
3	In piedi	1	10	Bullone M10x302
4		4	11	Bullone Copertina M10x70
5	Dado esagonale	M10 6	12	Manica	4
6	Rondella in nylon	2	13 Grande lavatrice	4
7	Bullone esagonale M10x20	4

Montaggio del cuneo per ruota della motocicletta

1. Questo cuneo per ruote deve essere montato su una superficie solida e piana. È progettato per essere montato su un camion o su un ponte sollevatore per motociclette.
2. In caso di montaggio sul cassone di un camion o su un sollevatore per motociclette:

A. Trovare la posizione desiderata e posizionare il supporto (8)

nella posizione corretta. Utilizzare i 4 fori nel supporto come

modello per contrassegnare i punti in cui devono essere praticati i fori.

B. Utilizzando una punta da trapano per il taglio dell'acciaio, praticare fori delle dimensioni appropriate per

Bulloni M10 (11).

C. Fissare il supporto (3) alla superficie inserendo prima

Bulloni (11) attraverso la parte superiore del supporto; inserire il manicotto in nylon

(12) su ogni bullone dalla parte inferiore del supporto.

D. Fissare tutti i bulloni aggiungendo la rondella grande (13), la molla

Rondella (8) e dado esagonale (5), tutti da sotto il camion

superficie del letto dell'Elevatore.

1. In caso di montaggio su pavimento in cemento:

A. Individuare la posizione desiderata per il cuneo; considerare la dimensione della motocicletta e quanto spazio è necessario per manovrare la moto dentro e fuori dal cuneo. La superficie in cemento deve essere livellata, solida e in grado di sostenere attrezzature pesanti. B. Per fissare lo stand saranno necessari ancoraggi in cemento (non inclusi) (3) nel calcestruzzo. C. Trovare la posizione desiderata e posizionare il supporto (3) nella posizione corretta. Utilizzare i 4 fori nel supporto come modello per segnare dove è necessario praticare dei fori. D. Utilizzare una punta da trapano per cemento per praticare fori delle dimensioni appropriate. E. Seguire le istruzioni del produttore dell'hardware per un corretto

fissaggio degli ancoraggi per calcestruzzo nel cemento. Quindi montare il

Supporto (3) al calcestruzzo utilizzando gli ancoraggi per calcestruzzo.

Utilizzo del cuneo per ruota della motocicletta

1. Vedere le posizioni di regolazione della staffa nella foto in questa pagina. La staffa girevole può essere regolata in una delle tre posizioni a seconda delle dimensioni della ruota della motocicletta. Trovare la posizione che blocca meglio la ruota in posizione quando la ruota viene fatta rotolare e la staffa ruota verso l'alto fino alla posizione finale.
2. La motocicletta viene lentamente posizionata sul cuneo di bloccaggio quando la staffa girevole (2) è in posizione aperta e orizzontale come mostrato nella foto. Quando la ruota entra, la staffa girevole ruoterà verso l'alto e si chiuderà, fissando la motocicletta nel cuneo per ruote.
3. Se la motocicletta verrà riposta nel cuneo per ruote per un periodo di tempo prolungato, si consiglia di utilizzare supporti di stabilità aggiuntivi (cinghie o corda).
4. Per liberare la motocicletta dal cuneo, farla rotolare lentamente allontanandola dal cuneo di bloccaggio.

Manutenzione del cuneo per ruote

Controllare frequentemente le condizioni del cuneo per ruota della motocicletta.

Assicurarsi che tutti i componenti siano in buone condizioni. Se il cuneo per ruota si danneggia a causa di un incidente o se si nota un danno alla saldatura, il prodotto deve essere sostituito. Verificare che tutta la ferramenta sia fissata saldamente in posizione. Mantenere pulito il cuneo della ruota.
