Produkttyp	Motorrad-Radkeil
Marke	Vevor
Modell	TYGJ210084
Maximale Tragfähigkeit	1800 lb (816 kg)
Kompatibler Raddurchmesser	15 - 21 Zoll
Kompatible Reifenbreite	3 - 6,5 Zoll
Hauptmaterial	Robuster Stahl
Anzahl der Einstellpositionen	3 Positionen für den Schwenkträger
Montageart	Boden, LKW-Plattform oder Hebebühne
Befestigungsmethode	M10-Schrauben und Muttern inklusive; Betonanker (nicht enthalten) für Betonboden
Hauptverwendung	Sicherung des Motorrads während des Transports oder Parkens
Sicherheitshinweise	Bedienungsanleitung lesen, Schutzausrüstung tragen, Last nicht überschreiten
Wartung	Schweißnähte und Befestigungen häufig überprüfen, regelmäßig reinigen
Enthaltene Teile	Rahmen, Schwenkträger, Montagehalterung, Nylonhülsen, M10-Schrauben, Sechskantmuttern, Unterlegscheiben
Anzahl der Teile	13 Teile (laut Liste)
Garantie	Elektronisches Garantiezertifikat verfügbar auf www.vevor.com/support
Herstellungsland	China
Technische Unterstützung	Per E-Mail: [e-mail]

Häufig gestellte Fragen - TYGJ210084 Vevor

Wie installiert man den Vevor TYGJ210084 Radkeil?

Zur Montage positionieren Sie die Halterung (3) an der gewünschten Stelle auf einer festen, ebenen Oberfläche. Verwenden Sie die 4 Löcher der Halterung als Schablone, um Löcher mit passendem Durchmesser zu bohren. Befestigen Sie die Halterung mit den mitgelieferten M10-Schrauben, legen Sie die Nylonhülsen unter die Halterung und ziehen Sie sie mit Unterlegscheiben und Muttern fest. Für die Montage auf Beton verwenden Sie Betonanker (nicht enthalten) und befolgen Sie die Anweisungen des Herstellers.

Was ist die maximale Tragfähigkeit des Radkeils?

Die maximale Tragfähigkeit beträgt 1800 lb (ca. 816 kg). Überschreiten Sie diese Grenze niemals, um Schäden oder Verletzungen zu vermeiden.

Welche Raddurchmesser und Reifenbreiten sind kompatibel?

Der Keil akzeptiert Räder mit einem Durchmesser von 15 bis 21 Zoll und Reifen mit einer Breite von 3 bis 6,5 Zoll.

Wie stellt man den Schwenkträger für verschiedene Radgrößen ein?

Der Schwenkträger kann je nach Radgröße auf drei verschiedene Positionen eingestellt werden. Wählen Sie die Position, die das Rad fest verriegelt, wenn es eingesetzt ist und der Träger in die geschlossene Position schwenkt.

Wie löst man das Motorrad aus dem Radkeil?

Um das Motorrad zu lösen, rollen Sie es vorsichtig rückwärts aus dem Keil. Der Schwenkträger senkt sich automatisch ab. Stellen Sie sicher, dass das Motorrad während des Manövers stabil ist.

Welche Sicherheitsvorkehrungen muss ich bei der Verwendung beachten?

Tragen Sie stets Sicherheitsschuhe, einen Helm und Handschuhe. Tragen Sie keine locker sitzende Kleidung oder Schmuck. Binden Sie langes Haar zusammen. Arbeiten Sie niemals unter dem Einfluss von Alkohol oder Drogen. Sichern Sie das Motorrad vor dem Transport mit Gurten (nicht im Lieferumfang) und überschreiten Sie nicht 88 km/h.

Kann ich den Radkeil auf einem Betonboden installieren?

Ja, aber Sie benötigen Betonanker (nicht enthalten). Bohren Sie Löcher mit einem Betonbohrer, setzen Sie die Anker gemäß den Anweisungen des Herstellers ein und befestigen Sie die Montagehalterung mit diesen Ankern.

Wie pflege ich den Radkeil?

Überprüfen Sie häufig den Zustand des Keils, insbesondere Schweißnähte und Befestigungen. Bei Schäden ersetzen Sie das Produkt. Stellen Sie sicher, dass alle Schrauben fest angezogen sind. Halten Sie den Keil sauber, um Korrosion zu vermeiden.

Wird der Keil mit allen erforderlichen Schrauben geliefert?

Ja, der Keil wird mit den erforderlichen M10x20-Schrauben, M10-Sechskantmuttern, Unterlegscheiben und Nylonhülsen für die Montage auf einer Plattform geliefert. Für die Montage auf Beton sind die Anker nicht enthalten.

Wo erhalte ich technische Unterstützung oder die Garantie?

Für technische Unterstützung kontaktieren Sie [e-mail]. Das elektronische Garantiezertifikat ist auf der Website www.vevor.com/support verfügbar.

BEDIENUNGSANLEITUNG TYGJ210084 Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

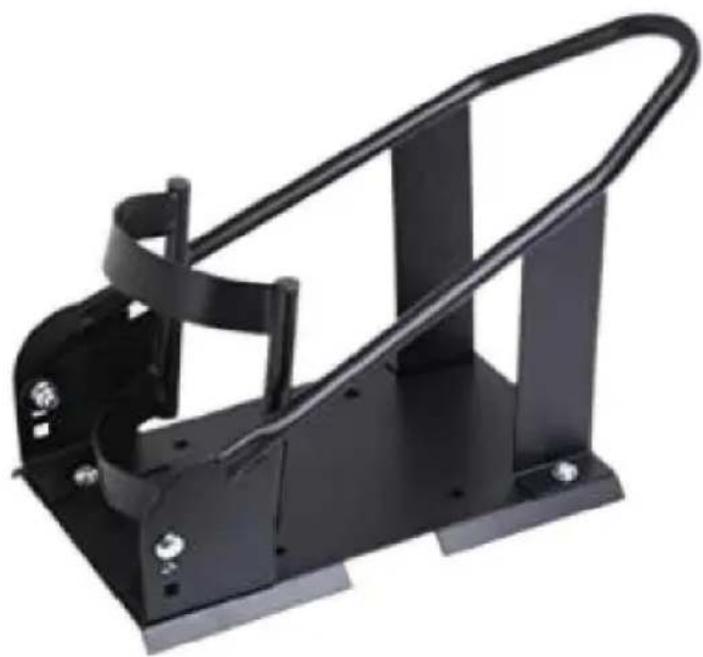

Motorrad-Radkeil

BENUTZERHANDBUCH

Modell: TYGJ210084

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder ähnliche Ausdrücke stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

VEVOR

Motorrad-Unterlegkeil

Modell: TYGJ210084

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontaktieren Sie uns bisher:

[e-mail]

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Lesen Sie dieses Handbuch vollständig durch, bevor Sie dieses Produkt montieren, installieren oder warten. Die Nichtbeachtung dieser Warnhinweise

und Anweisungen können zum Tod, zu Verletzungen oder zu Sachschäden führen.

wertvolles Eigentum.

Bewahren Sie dieses Handbuch für Sicherheitswarnungen und Vorsichtsmaßnahmen auf.

Das Handbuch bietet wichtige Informationen zur Montage, Verwendung und

Wartung dieses Produkts. Stützen Sie die Last nach dem Anheben mit geeigneten Mitteln.

Die zulässige Tragfähigkeit darf nicht überschritten

werden. Sicherheitsausrüstung verwenden. Sicherheitsschuhe, Schutzhelm und Arbeitshandschuhe müssen

für die jeweiligen Bedingungen verwendet

werden. Kleiden Sie sich angemessen. Tragen Sie niemals lose Kleidung oder Schmuck,

der sich in beweglichen Teilen verfangen könnte. Halten Sie lange Haare, Kleidung und Handschuhe fern

von beweglichen Teilen. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie wachsam und

konzentrieren Sie sich beim Einrichten und Verwenden des Motorrad-Rades

Chocks. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder

Medikamenten.

Bevor Sie ein Motorrad auf der Ladefläche eines LKWs transportieren, sichern Sie es

mit Seilen und/oder Zurrgurten (nicht im Lieferumfang enthalten). Der Motor des Fahrzeugs muss

ausgeschaltet und die Feststellbremse angezogen sein, bevor Sie das Fahrzeug be- oder entladen.

Motorrad in oder aus dem Radkeil. Überschreiten Sie nicht 55 MPH

beim Transport eines Motorrads auf der Ladefläche eines LKWs.

Beachten Sie, dass die zuvor besprochenen Warnungen nicht alle möglichen Ereignisse und Umstände abdecken können. Es ist wichtig, dass die

alle möglichen Ereignisse und Umstände. Es ist wichtig, dass die

zu jeder Zeit gesunden Menschenverstand walten lässt.

Technische Daten

Teileliste

	TYGJ210084Modellreihe
Maximale Tragfähigkeit (Ibs)	1800
Passender Reifendurchmesser (Zoll)	15-21
Passende Reifenbreite (Zoll)	3-6,5

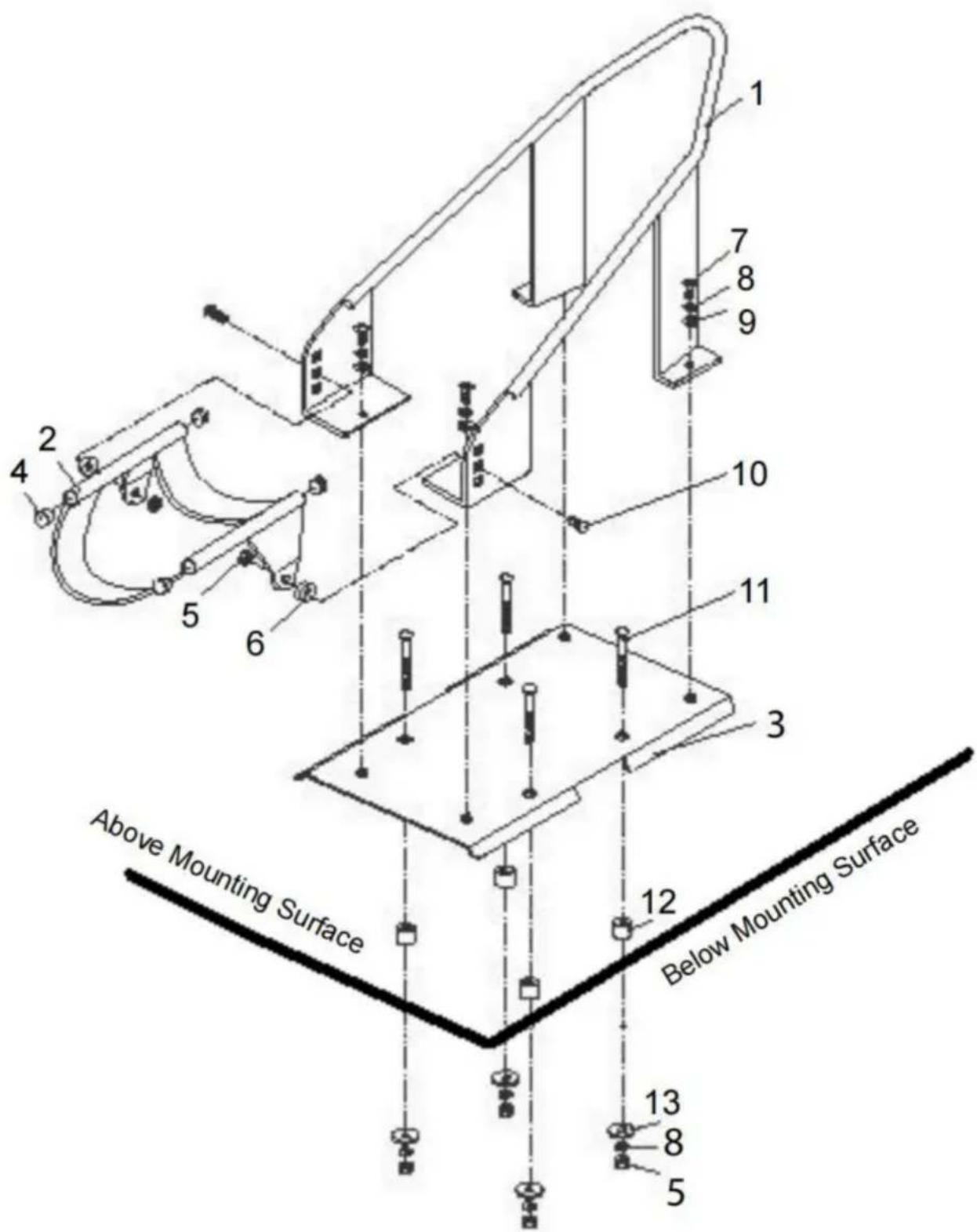

Montage des Motorrad-Radkeils

Part	Beschreibung	Menge	Teilebeschreibung	Menge
1	Rahmen	1	8	Federscheibe 8
2	Schwenkhalterung	1	9	Unterlegscheibe
3	Stand	1	10	Schraube M10x30
4	Abdeckung	4	11	Schraube M10x70
5	Sechskantmutter M10 6	12	Ärmel	4
6	Nylon-Unterlegscheibe 2	13	Große Unterlegscheibe	4
7	Sechskantschraube M10x20	4

Dieser Unterlegkeil muss auf einer festen, ebenen Fläche montiert werden. Er ist konzipiert für die Montage auf einem LKW oder einer Motorradhebebühne.

1. Dieser Unterlegkeil muss auf einer festen, ebenen Fläche montiert werden. Er ist konzipiert für die Montage auf einem LKW oder einer Motorradhebebühne.
2. Bei der Montage auf einer LKW-Ladefläche oder einer Motorradhebebühne:

A. Suchen Sie den gewünschten Standort und platzieren Sie den Ständer (B) so, dass Sie die 4 Löcher im Ständer als Schablone zum Markieren der Bohrlöcher verwenden können. B. Bohren Sie mit einem Stahlbohrer die Löcher in der richtigen Größe für die Schrauben M10 (11). C. Befestigen Sie den Ständer (3) an der Oberfläche, indem Sie zuerst die Schrauben (11) durch die Oberseite des Ständers führen; legen Sie die Nylonhülse (12) an jeder Schraube von der Unterseite des Ständers an. D. Sichern Sie alle Bolzen mit einer großen Unterlegscheibe (13), Federunterlegscheibe (8) und Sechskantmutter (5), alle von der Unterseite der Ladefläche des LKWs oder der Liftoberfläche.

1. A. Suchen Sie die gewünschte Position für den Unterlegkeil. Berücksichtigen Sie dabei das Motorrad und wie viel Platz zum Manövrieren besteht, um das Motorrad in und aus dem Unterlegkeil zu bewegen. Die Betonoberfläche muss eben, stabil und in der Lage sein, schwere Geräte zu tragen. B. Zur Befestigung des Ständers werden Betonanker (nicht im Lieferumfang enthalten) benötigt. C. Suchen Sie den gewünschten Standort und platzieren Sie den Ständer (3) an der richtigen Position. Verwenden Sie die 4 Löcher im Ständer als Vorlage, um zu markieren, wo Bohrlöcher sein müssen. D. Verwenden Sie einen Betonbohrer, um Löcher der entsprechenden Größe zu bohren. E. Befolgen Sie die Anweisungen des Hardwareherstellers für die ordnungsgemäße Befestigung von Betonankern im Zement. Anschließend montieren Sie den Ständer (3) mit Hilfe der Betonanker am Beton.

A. Suchen Sie die gewünschte Position für den Unterlegkeil. Berücksichtigen Sie dabei das Motorrad und wie viel Platz zum Manövrieren besteht, wenn das Motorrad in und aus dem Unterlegkeil bewegt wird. Die Betonoberfläche muss eben, stabil und in der Lage sein, schwere Geräte zu tragen. B. Zur Befestigung des Ständers werden Betonanker (nicht im Lieferumfang enthalten) in den Beton eingelassen. C. Suchen Sie den gewünschten Standort und platzieren Sie den Ständer (3) an der richtigen Position. Verwenden Sie die 4 Löcher im Ständer als Vorlage, um zu markieren, wo die Bohrlöcher sein müssen. D. Verwenden Sie einen Betonbohrer, um Löcher der entsprechenden Größe zu bohren. E. Befolgen Sie die Anweisungen des Hardwareherstellers für die ordnungsgemäße Befestigung von Betonankern im Zement. Anschließend montieren Sie den Ständer (3) mit Hilfe der Betonanker am Beton.

Verwendung des Motorrad-Radkeils

1. Die Einstellpositionen der Halterung finden Sie auf dem Foto. Die Schwenkhalterung kann je nach Größe des Motorradrads in drei Positionen eingestellt werden. Suchen Sie die Position, die die beste Fixierung des Rades ermöglicht. Die Fixierung erfolgt durch Einrollen des Rades, und die Halterung schwenkt nach oben in die geschlossene Position.
2. Das Motorrad wird langsam in den Unterlegkeil gerollt, während sich die Schwenkhalterung (2) in der offenen, horizontalen Position befindet, wie auf dem Foto abgebildet. Wenn das Rad einrollt, schwenkt die Schwenkhalterung nach oben und in die Nähe, um das Motorrad im Unterlegkeil zu fixieren.
3. Wenn das Motorrad für eine längere Zeit im Unterlegkeil gelagert wird, wird empfohlen, zusätzliche Stabilitätsstützen zu verwenden (Gurte oder Seile).
4. Um das Motorrad vom Unterlegkeil zu entfernen, rollen Sie es langsam und fahren Sie mit dem Motorrad vom Unterlegkeil weg.

Wartung des Unterlegkeils

Überprüfen Sie regelmäßig den Zustand des Motorrad-Radkeils.

Stellen Sie sicher, dass alle Komponenten in gutem Zustand sind. Wenn der Unterlegkeil durch einen Unfall beschädigt wird oder Schweißschäden festgestellt werden, sollte das Produkt ausgetauscht werden. Überprüfen Sie, ob alle Hardware fest an ihrem Platz gesichert ist. Halten Sie den Unterlegkeil sauber.
