Type de produit	Détacheur hydraulique de talons (disque de talons)
Marque	Vevor
Modèle	ND6225
Pression maximale	10 000 psi (689 bar)
Plage de fonctionnement (course)	127 mm (5 pouces)
Couleur	Jaune
Alimentation	Pompe pneumatique/hydraulique externe (air comprimé : 5-10 CFM à 100 psi)
Type de jantes compatibles	Tous types, sauf jantes de terrassement en 5 pièces
Applications	Pneus de camion, tracteur agricole, niveleuse, moissonneuse-batteuse, débusqueuse
Matériau principal	Acier robuste
Poids	Environ 15 kg (estimation)
Dimensions (L x l x h)	Environ 60 x 30 x 20 cm (estimation)
Fonctions	Briser le talon du pneu pour le démontage
Sécurité	Porter EPI (casque, lunettes, gants, chaussures de sécurité) ; maintenir les mains éloignées de la mâchoire
Entretien	Vérifier les niveaux d'air, nettoyer la soupape de décharge, vérifier les ressorts et les billes de clapet
Pièces détachées	Disponibles (voir liste de pièces dans la notice)
Réparabilité	Réparable par l'utilisateur (joints, billes, ressorts)
Garantie	Certificat de garantie électronique via www.vevor.com/support
Notice d'utilisation	Disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - ND6225 Vevor

Pourquoi les tiges s'étendent-elles trop lentement ?

Vérifiez l'alimentation en air (5-10 CFM à 100 psi) et le jeu de la bille de contrôle d'entrée. La bille doit être au ras ou sous l'extrémité de l'adaptateur de filtre.

Que faire si les tiges ne parviennent pas à se rétracter ?

Nettoyez la saleté sous la pédale au niveau de la soupape de décharge. Vérifiez que le roulement est bien aligné sur la tige du disjoncteur, et remplacez les ressorts cassés ou faibles.

Pourquoi les deux tiges s'étendent-elles en même temps ?

Cela peut provenir d'une bille de séquence mal positionnée, cassée ou d'un ressort faible. Corrigez ou remplacez la bille et vérifiez la vis de réglage.

La tige de brise-circuit se rétracte après la tige de serrage : que faire ?

Vérifiez la bille de retour de liquide : elle ne se réinstalle pas. Nettoyez l'orifice de retour obstrué. Remplacez le ressort du cylindre de disjoncteur si nécessaire.

La pompe ne fonctionne pas, que vérifier ?

Vérifiez que le piston à air n'est pas bloqué, que l'alésage du cylindre de la pompe est propre et lubrifié, et que le clapet de piston se ferme hermétiquement.

Comment utiliser correctement le détacheur hydraulique ?

Dégonflez complètement le pneu. Raccordez la pompe pneumatique/hydraulique. Positionnez l'outil avec la vis de réglage en contact avec la jante et les dents dans la crevasse entre le talon et la jante. Pompez jusqu'à ce que le talon soit délogé.

Quels EPI sont recommandés pour utiliser cet outil ?

Portez toujours un casque anti-choc, des lunettes de sécurité, des gants et des chaussures à embout d'acier.

La pompe étend le vérin mais ne tient pas la pression : pourquoi ?

Vérifiez la bille de contrôle de sortie et le mécanisme de la soupape de décharge. Une bille ou une goupille peut être mal placée.

Y a-t-il une fuite d'air par le silencieux d'échappement ?

Vérifiez le sous-ensemble du piston : remplacez le joint en cuivre en le montant verticalement, et remplacez la garniture de position si nécessaire.

Où trouver la notice originale ou le support technique ?

La notice est disponible sur notice-facile.com. Pour l'assistance technique, rendez-vous sur www.vevor.com/support.

MODE D'EMPLOI ND6225 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

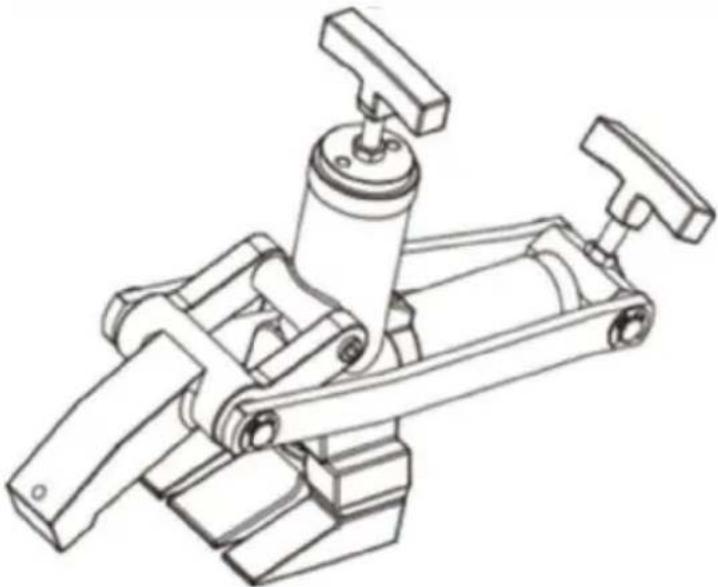

DÉTACHEUR HYDRAULIQUE

MODÈLE : ND6225

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULIQUE

DISQUE DE TALONS

MODÈLE : ND6225

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire le Lisez attentivement le manuel d'instructions.

INFORMATIONS DE SÉCURITÉ

Pour éviter toute blessure corporelle ou tout dommage matériel lors de l'utilisation de ce produit, lisez et suivez tous les DANGERS, AVERTISSEMENTS, PRÉCAUTIONS et INSTRUCTIONS qui sont attaché ou inclus avec ce produit.

1. Suivez les instructions du fabricant du pneu et du fabricant du véhicule
   lors du dégonflage, du démontage, du montage et du gonflage des pneus.
2. Ces instructions d'utilisation ne s'appliquent pas à une jante spécifique. Par conséquent, contactez le fabricant de jantes pour la procédure correcte pour votre jante.

AVERTISSEMENT

Pour éviter des blessures graves, portez toujours un équipement de protection approprié, tel qu'un casque anti-choc. chapeaux, lunettes de sécurité, gants et chaussures à embout d'acier lors de l'utilisation d'équipements hydrauliques.

DESCRIPTION

Le brise-talon est utilisé sur tous les types de jantes, à l'exception des jantes de terrassement en 5 pièces, activées par des pompes hydrauliques à air avec une pression de sortie maximale de 0 000 psi.

Idéal pour une utilisation avec des pneus de camion, de tracteur agricole, de niveleuse, de moissonneuse-batteuse et de débusqueuse.

Modèle	ND6225
Pression maximale	10000 psi
Plage de fonctionnement	5 pouces / 127 mm
Couleur	Jaune

OPÉRATION

La pompe pneumatique/hydraulique en option est capable de générer une pression de fluide allant jusqu'à 10 000 psi. Gardez les deux mains sur les poignées et loin de la mâchoire de serrage ou de la languette du brise-talon. Assurez-vous que l'outil est correctement aligné sur la jante avant de permettre l'action de dévissage du talon. Ne continuez pas à utiliser la pompe pneumatique/hydraulique une fois que la tige du brise-talon est complètement déployée. Le non-respect de ces instructions peut entraîner des blessures corporelles ou des dommages à l'équipement.

1. Assurez-vous que le pneu est complètement dégonflé.
2. Raccordez le tuyau d'une pompe pneumatique/hydraulique au raccord hydraulique de l'outil de démontage de talon. Raccordez la conduite d'alimentation en air à la pompe pneumatique/hydraulique.
3. L'alimentation en air doit être de 5 à 10 pi3/min à 100 psi pour obtenir des caractéristiques de
   fonctionnement adéquates. De plus, la conduite d'air doit être équipée d'un filtre à air.

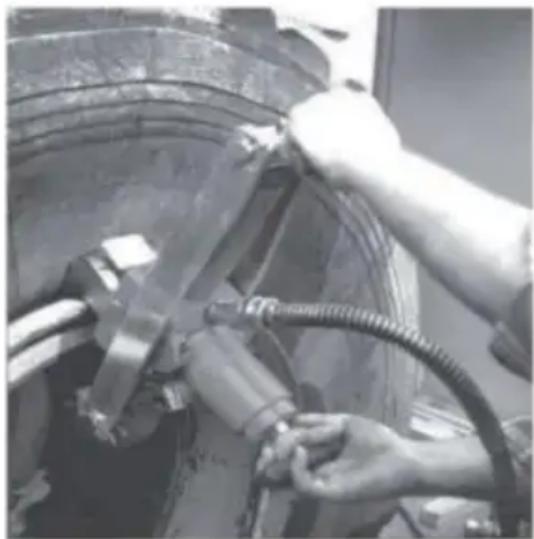

4. Positionnez le brise-talon de manière à ce que la vis de réglage à pointe creuse de la mâchoire soit en contact solide avec la jante et que les dents soient positionnées dans la crevasse entre les talon du pneu et de la jante.
5. Lorsqu'un pneu est équipé d'un pare-poussière, vous devrez peut-être enfoncer deux démonte-pneus droits entre la jante et le talon du pneu pour obtenir un point de départ pour les dents. Appuyez sur l'extrémité PUMP de la pédale de pompe. La tige de serrage commencera à s'étendre et la mâchoire saisira la jante.

Prudence

Assurez-vous que les dents glissent entre la jante et le talon. Si ce n'est pas le cas, appuyez sur l'extrémité RELEASE de la pédale de la pompe et réalignez l'outil. Si l'outil ne glisse pas positionné correctement, l'extension de la tige du disjoncteur peut endommager l'outil. Continuer pomper jusqu'à ce que la languette du brise-talon pousse le talon hors de la jante. Appuyez sur l'extrémité RELEASE de la pédale de la pompe

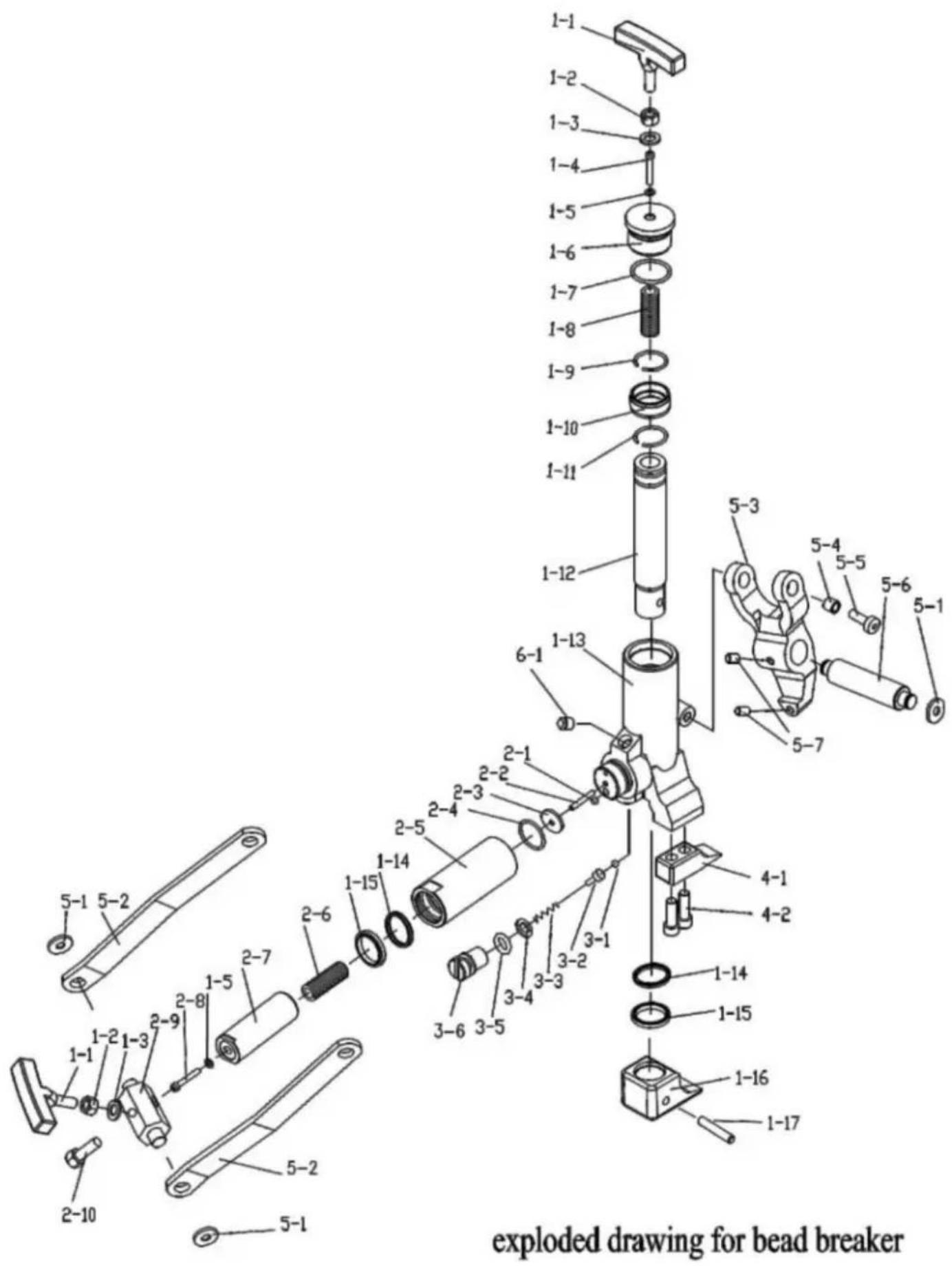

LISTE DES PIÈCES

DESCRIPTION DE L'ARTICLE			DESCRIPTION DE L'ARTICLE
1-1	poignée		2-6	printemps
1-2	Écrou M12		2-7	tige de piston
1-3	Rondelle Φ12			Vis M5x702-8
1-4	Vis M5 x 50		2-9	bloc articulaire
1-5 Φ5 rondelle en cuivre capuchon			2-10	Boulon M12x45
1-6	de cylindre joint		3-1	Bille d'acier Φ8
1-7	torique		3-2	siège à bille
1-8	ressort A		3-3	printemps
1-9	bague		3-4	Rondelle en cuivre Φ12
1-10	élastique		3-5	rondelle en cuivre
1-11	bague		3-6	Vis M12 x 20
1-12	élastique		4-1	Pied gauche
1-13	tige de piston corps de cylindre		4-2	Vis M10x15
1-14	Joint en Y		5-1	anneau élastique
1-15	bague		5-2	Tige de connexion
1-16	Goupille de jambe		5-3	griffe
1-17	d'extrusion		5-4	bague
2-1	Bille d'acier Φ6		5-5	Vis M10x25
2-2	Vis M6 x 30		5-6	arbre
2-3	rondelle		5-7	vis
2-4	cylindre		6-1	prise
2-5	à joint torique

SVMPTOM	CAUSE PROBABLE
LES TIGES S'ÉTENDENT TROP LENTEMENT	Pression hydraulique insuffisante de la pompe1.Vérifiez l'alimentation en air (5-10CFM@100PSI)2.Vérifiez le jeu de la bille de contrôle d'entrée, la bille doit être au ras ou sous l'extrémité de l'adaptateur de filtre.
LES TIGES NE PARVIENNENT PAS RÉTRACTER	La pompe hydraulique ne se déclenche pas1. Saleté sous la pédale dans la zone de la soupape de décharge - nettoyez la pédale.Le roulement est mal aligné sur la tige du disjoncteur. Corrigez-le ou remplacez-le.Ressorts cassés ou faibles - Remplacez-les.
LES DEUX TIGES S'ÉTENDENT EN MÊME TEMPS	La pression hydraulique dans le vérin du brise-roche augmente avant la tige de serrage est complètement étendue.1. La balle de séquence n'est pas assise, est cassée ou est faible ressort-corriger ou remplacer.2. Vis et bille desserrées et mal placées : corrigez-les ou remplacez-les.
TIGE DE BRISE-CIRCULATION SE RÉTRACTE APRÈS TIGE DE SERRAGE	La pression hydraulique dans le vérin du brise-roche n'est pas libérée.1. La bille de retour de liquide ne s'est pas réinstallée - corrigez-la ou remplacez-la.2. Nettoyez l'orifice de retour obstrué par de la saleté. Ressort faible ou cassé cylindre de disjoncteur-remplacer
LA POMPE NE FONCTIONNE PAS RENDRE	Piston à air bloqué.1. Vérifiez que l'alésage du cylindre de la pompe ne présente aucune contamination ou manque lubrification.2. Le clapet de piston ne se ferme pas hermétiquement - Remplacez-le
POMPERÉCIPROQUERAW NE SERA PAS ÉTENDRE	Vérifiez le premier choix.1. Appuyez simultanément sur la soupape d'air et la soupape de décharge hydraulique en même temps.
LA POMPE ÉTEND LA RAM MAIS NE TENIRA PASSYSTÈMEPRESSION	1. La bille de contrôle de sortie ne se ferme pas correctement - Corrigez ou remplace2. Le mécanisme de la soupape de décharge ne se ferme pas correctement. Vérifiez goupille, bille. Relâchez le clapet et le dispositif de retenue du clapet - Corriger ou Remplacer.
LA POMPE ÉTEND LA RAM MAIS NE CONSTRUISERA PAS AU MAXIMUMPRESSION.AUCUN SIGNE VISIBLE DE FUITE	1.Vérifiez l'alimentation en air (5-10CFM@100psl)2. Vérifiez s'il y a une fuite interne.A. Mécanisme de soupape de décharge.B. Réglage de la soupape de décharge basse.C. La bille de contrôle d'admission ne se place pas correctement - Corrigez ou rempla
LA POMPE ÉTEND LA RAM MAIS NE CONSTRUISERA PAS MAXIMUMPRESSION.VISIBLESIGNE DE FUITEÀ TRAVERS LES AIRSSILENCIEUX D'ÉCHAPPEMENT	1.Vérifiez le sous-ensemble du pistonA. Remplacez le joint en cuivre et assemblez-le en position verticale.B. Remplacez la garniture de position.
